36 کد خطای استاندارد هایما S7 و S5

با پیشرفت تکنولوژی در صنعت خودروسازی، بسیاری از خودروهای مدرن، از جمله هایما S7 و S5، به سیستم تشخیص خودکار عیب (OBD) مجهز شده‌اند.

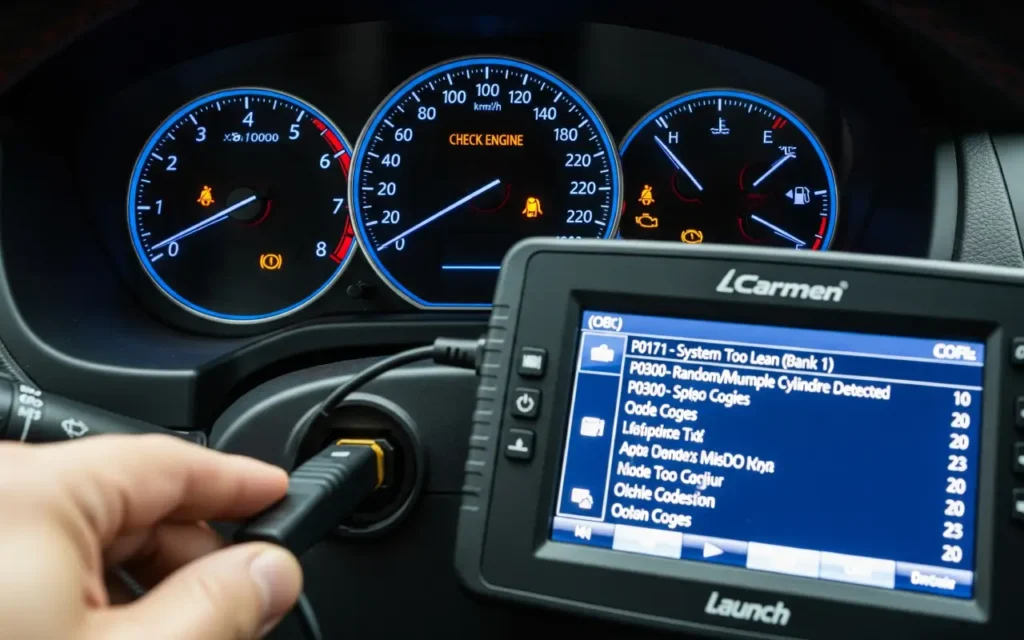

تکنسین‌های متخصص با استفاده از دستگاه‌های عیب‌یاب پیشرفته، مانند دیاگ کارمن ساخت کره‌ جنوبی یا دستگاه مولتی‌برند لانچ، با اتصال به خودرو و خواندن کدهای خطای ثبت‌شده در ECU، می‌توانند به‌سرعت منشأ ایرادات فنی را شناسایی کرده و اقدامات لازم برای رفع آن‌ها را انجام دهند. این دستگاه‌ها با ارائه اطلاعات دقیق و تحلیل سیستم‌های مختلف خودرو، فرآیند عیب‌یابی را سریع‌تر، دقیق‌تر و حرفه‌ای‌تر می‌کنند.

در این مقاله، به ساختار کدهای خطا در خودروهای هایما S7 و S5 و اهمیت آشنایی با آن‌ها می‌پردازیم.

ساختار و مفهوم کدهای خطا در سیستم OBD-II

کدهای OBD-II از پنج کاراکتر (یک حرف و چهار عدد) تشکیل شده‌اند که نشان‌دهنده نوع مشکل و محل وقوع آن در سیستم خودرو هستند:

• P (Powertrain): خطاهای مربوط به موتور و سیستم انتقال قدرت
• B (Body): مشکلات بدنه و تجهیزات داخلی
• C (Chassis): خطاهای مربوط به شاسی و سیستم تعلیق
• U (Network & Communication): خطاهای ارتباطی بین ماژول‌های کنترلی خودرو

به‌عنوان مثال، در کد خطای P0171، حرف P نشان می‌دهد مشکل در سیستم انتقال قدرت است، عدد 0 به معنای عمومی بودن کد (مشترک بین خودروها)، عدد 1 نشان‌دهنده سیستم سوخت، و 71 بیانگر نوع خاصی از مشکل (نسبت هوای به سوخت رقیق‌تر از حد مجاز) است.

شایع‌ترین خطاهای ECU در هایما S7 و S5

در خودروهای هایما S7 و S5، یکی از اجزای کلیدی برای عملکرد دقیق موتور، ECU یا همان واحد کنترل الکترونیکی است. این واحد با دریافت داده از سنسورها و اعمال دستورات به عملگرها، کنترل کامل موتور را بر عهده دارد. بسیاری از مشکلات فنی که در این خودروها مشاهده می‌شود، به صورت کد خطا (DTC) در ECU ذخیره شده و قابل خواندن با دستگاه دیاگ هستند.

در ادامه، مهم‌ترین و پرتکرارترین این کدهای خطا را بررسی می‌کنیم.

1- کدهای خطای VVT هایما S7 و S5

سیستم زمان‌بندی متغیر سوپاپ‌ها (VVT) در موتورهای هایما وظیفه دارد عملکرد سوپاپ‌ها را نسبت به شرایط مختلف رانندگی بهینه‌سازی کند. اختلال در این سیستم می‌تواند باعث کاهش راندمان موتور، افزایش مصرف سوخت و کاهش قدرت خودرو شود. کدهای خطای مرتبط با VVT معمولاً به دلایلی مانند خرابی شیر برقی، انسداد روغن‌روها یا اختلال در سیگنال‌های سنسورها ثبت می‌شوند.

کد خطا	شرح مشکل
P000A	پاسخ آهسته VVT ورودی هوا
P000B	پاسخ آهسته VVT خروجی هوا
P0010	قطعی مدار شیر ورودی کنترل هوای VVT
P2088	اتصال به بدنه مدار هوای ورودی VVT
P2089	اتصال به منبع تغذیه مدار هوای ورودی VVT
P0012	شیر ورودی کنترل هوای VVT در هنگام استارت در جای خود نیست
P0013	قطعی مدار شیر خروجی کنترل هوای VVT
P2090	اتصال به بدنه مدار هوای خروجی VVT
P2091	اتصال به منبع تغذیه مدار هوای خروجی VVT
P0015	شیر خروجی کنترل هوای VVT در هنگام استارت در جای خود نیست
P0016	موقعیت نادرست بین میل‌لنگ و میل‌بادامک ورودی هوا

2- کدهای خطای سنسور اکسیژن و گرمکن در هایما S5 و S7

سنسور اکسیژن نقش کلیدی در اندازه‌گیری میزان اکسیژن باقی‌مانده در گازهای خروجی اگزوز دارد و به ECU کمک می‌کند تا نسبت سوخت و هوا را به‌درستی تنظیم کند. خرابی در مدار گرمکن این سنسورها یا ولتاژهای نامناسب باعث ثبت کدهای خطا می‌شود و می‌تواند به افزایش آلایندگی، کاهش قدرت و مصرف بالای سوخت منجر شود.

کد خطا	شرح مشکل
P0030	خطای مدار گرمکن سنسور اکسیژن بالایی
P0031	ولتاژ بسیار پائین مدار گرمکن سنسور اکسیژن بالایی
P0032	ولتاژ بسیار بالا مدار گرمکن سنسور اکسیژن بالایی
P0036	خطای مدار گرمکن سنسور اکسیژن پائینی
P0037	ولتاژ بسیار پائین مدار گرمکن سنسور اکسیژن پائینی
P0038	ولتاژ بسیار بالا مدار گرمکن سنسور اکسیژن پائینی

3- کدهای مربوط به سنسور جریان هوا و خطای نسبت هوا به سوخت در هایما

سنسور جریان هوای ورودی (MAF) وظیفه دارد میزان هوای ورودی به موتور را اندازه‌گیری کند. خطا در این سنسور یا نسبت نامناسب هوا به سوخت می‌تواند منجر به عملکرد نامتعادل موتور شود. کدهای خطای این بخش معمولاً در زمان کاهش شتاب، افزایش دود یا استارت ضعیف ثبت می‌شوند.

کد خطا	شرح مشکل
P0101	ایراد سیگنال سنسور جریان هوا
P0171	نسبت هوای به سوخت رقیق‌تر از حد مجاز
P0172	نسبت هوای به سوخت غلیظ‌تر از حد مجاز

4- کدهای خطای انژکتورهای سوخت سیلندرها در هایما S5 و S7

انژکتورهای سوخت، سوخت را با دقت بالا به داخل سیلندر تزریق می‌کنند. هرگونه قطعی یا اختلال در عملکرد انژکتورها، مخصوصاً در هر یک از سیلندرها، باعث بد کار کردن موتور و حتی روشن شدن چراغ چک می‌شود. این کدهای خطا به‌صورت مجزا برای هر سیلندر تعریف شده‌اند.

کد خطا	شرح مشکل
P0201	قطعی مدار کنترل انژکتور سیلندر 1
P0202	قطعی مدار کنترل انژکتور سیلندر 2
P0203	قطعی مدار کنترل انژکتور سیلندر 3
P0204	قطعی مدار کنترل انژکتور سیلندر 4

5- کدهای Missfire (عدم جرقه‌زنی سیلندرها) در هایما

وقوع Missfire در یک یا چند سیلندر به معنای عدم احتراق صحیح مخلوط سوخت و هوا است. این مشکل می‌تواند ناشی از خرابی کوئل، شمع، انژکتور یا سنسورهای مرتبط باشد. این خطاها تأثیر مستقیم روی لرزش موتور، افت شتاب و آسیب به مبدل کاتالیستی دارند.

کد خطا	شرح مشکل
P0300	عدم جرقه در سیلندرها
P0301	عدم جرقه در سیلندر 1
P0302	عدم جرقه در سیلندر 2
P0303	عدم جرقه در سیلندر 3
P0304	عدم جرقه در سیلندر 4

6- کدهای مرتبط با مبدل کاتالیستی و آلایندگی خودرو هایما

مبدل کاتالیستی وظیفه کاهش آلاینده‌های خروجی از اگزوز را دارد. زمانی که این قطعه مستهلک یا عملکرد آن مختل شود، کدهایی مانند P0420 در ECU ذخیره می‌شود. این کد معمولاً نشان‌دهنده کاهش راندمان کاتالیست و افزایش آلایندگی خودرو است.

کد خطا	شرح مشکل
P0420	فرسودگی مبدل سه‌راهه کاتالیستی

7- کدهای سیستم برق و خطای ولتاژ باتری در هایما S7 و S5

سیستم الکتریکی خودرو باید ولتاژی پایدار برای تمامی قطعات تأمین کند. هرگونه نوسان ولتاژ، اعم از پایین یا بالا بودن آن، می‌تواند باعث ثبت کدهای خطا در ECU شود. این ایرادات گاهی مربوط به باتری، دینام یا سیم‌کشی هستند و اگر به‌موقع رفع نشوند، می‌توانند آسیب‌های جدی به سیستم برق خودرو وارد کنند.

کد خطا	شرح مشکل
P0562	ولتاژ بسیار پائین سیستم باتری
P0563	ولتاژ بسیار بالا سیستم باتری

8- کدهای خطای پمپ بنزین و رله سوخت در هایما

عملکرد پمپ سوخت برای رساندن بنزین به ریل انژکتور حیاتی است. در صورت خرابی پمپ، قطعی در رله یا سیم‌کشی، ECU خطاهایی نظیر P0627 را ذخیره می‌کند. این مشکلات می‌توانند باعث سخت روشن شدن یا خاموش شدن ناگهانی خودرو شوند.

کد خطا	شرح مشکل
P0627	قطعی مدار رله پمپ سوخت

9- کدهای مربوط به خطای سنسور دریچه گاز در هایما S5 و S7

سنسور موقعیت دریچه گاز به ECU اطلاعات دقیقی درباره موقعیت پدال گاز می‌دهد. اختلال در این سنسور یا تفاوت بین دو سیگنال TPS می‌تواند باعث عملکرد ناپایدار موتور، کاهش شتاب و ثبت کدهایی نظیر P2138 شود.

کد خطا	شرح مشکل
P2138	ایراد مدار سنسور موقعیت دریچه گاز 1/2

10- کدهای خطای شبکه CAN و مشکلات ارتباطی ECU در هایما

شبکه ارتباطی CAN بین واحدهای کنترل مختلف خودرو ارتباط برقرار می‌کند. بروز خطا در این شبکه باعث اختلال در تبادل اطلاعات بین ECU، TCU و سایر ماژول‌ها می‌شود. این نوع خطاها معمولاً با کدهایی مثل U0001 یا U0101 نمایش داده می‌شوند و می‌توانند منجر به بروز خطاهای دومینووار در سیستم‌های مختلف شوند.

کد خطا	شرح مشکل
U0001	عیب‌یابی شبکه CAN
U0101	عدم ارتباط بین ECU و TCU

هر کدام از این کدها می‌توانند ناشی از خرابی سنسورها، قطعی در سیم‌کشی، مشکلات نرم‌افزاری یا ایرادات مکانیکی باشند. برای تشخیص دقیق و رفع این خطاها، استفاده از دستگاه دیاگ مناسب و دانش تخصصی الزامی است.

چرا دانستن کدهای عیب‌یابی هایما ضروری است؟

• افزایش عمر مفید خودرو: شناسایی سریع مشکلات، از آسیب‌های جدی‌تر جلوگیری می‌کند.
• کاهش هزینه‌های تعمیرات: تشخیص دقیق مشکل مانع از تعویض قطعات غیرضروری می‌شود.
• بهبود عملکرد خودرو: خودرو بدون مشکل و با راندمان بهینه کار خواهد کرد.
