کد خطای P0030 چیست؟

اگر در حوزه برق و انژکتور خودرو فعالیت می‌کنید، قطعاً با کدهای خطای مختلفی مواجه شده‌اید که مستقیماً به سیستم‌های حیاتی موتور مربوط می‌شوند. یکی از این کدهای خطای مهم که می‌تواند عملکرد موتور، آلایندگی و مصرف سوخت را تحت‌تأثیر قرار دهد، خطای P0030 است.

خطای P0030 به‌طور رسمی به‌عنوان “مشکل مدار گرمکن سنسور اکسیژن بانک ۱ سنسور ۱“ (HO2S Heater Control Circuit Bank 1 Sensor 1) تعریف می‌شود. این کد نشان می‌دهد که واحد کنترل الکترونیکی موتور (ECU یا ECM) در عملکرد صحیح مدار گرمکن سنسور اکسیژن بالایی (سنسوری که قبل از کاتالیست قرار دارد) اختلال شناسایی کرده است. این سنسور اکسیژن بالایی، که به آن بانک ۱ سنسور ۱ نیز گفته می‌شود، نقشی حیاتی در تنظیم دقیق نسبت سوخت و هوا (Air/Fuel Ratio) در موتور دارد.

در این مقاله، قصد داریم به صورت کاملاً تخصصی و عملی، تمام ابعاد این خطا از علت خطای P0030 گرفته تا راهکارهای رفع خطای P0030 را بررسی کنیم. اگر به‌دنبال آموزش برق خودرو حرفه‌ای و کاربردی هستید، ادامه این مطلب برای شما ضروری است.

چرا وجود گرمکن در سنسور اکسیژن حیاتی است؟

برای درک بهتر اینکه کد خطا P0030 چیست؟، ابتدا باید اهمیت بخش گرمکن (هیتر) سنسور اکسیژن را بدانیم. سنسورهای اکسیژن برای تولید یک سیگنال دقیق و قابل‌اطمینان، باید به دمای کاری مشخصی (حدود ۳۰۰ تا ۶۰۰ درجه سانتی‌گراد) برسند. این سنسورها در دمای پایین‌تر، ولتاژ نادرستی تولید می‌کنند و عملاً کارایی لازم برای ارسال اطلاعات دقیق به ECU را ندارند.

• نقش هیتر: وظیفه مدار گرمکن، رساندن سریع سنسور به دمای عملیاتی، به‌ویژه در هنگام روشن شدن موتور سرد (استارت سرد)، است. با گرم‌شدن سریع‌تر سنسور، ECU زودتر می‌تواند داده‌های دقیق را دریافت و ترکیب سوخت را تنظیم کند، که نتیجه آن کاهش آلایندگی، بهبود عملکرد و کاهش مصرف سوخت است.
• بانک ۱ سنسور ۱: منظور از بانک ۱، سمتی از موتور است که سیلندر شماره یک قرار دارد و سنسور ۱ همیشه به سنسور بالایی یا قبل از کاتالیست اشاره می‌کند.

هنگامی که ECU متوجه می‌شود که جریان کشیده شده توسط هیتر خارج از محدوده مورد انتظار است یا سنسور به‌اندازه کافی سریع گرم نمی‌شود، خطای P0030 را ثبت می‌کند.

علل اصلی بروز کد خطای P0030 در خودروها

علت خطای P0030 معمولاً به سه بخش اصلی تقسیم می‌شود: خود سنسور، سیم‌کشی و مدار، یا نهایتاً واحد کنترل موتور. به‌عنوان یک فنی‌کار، باید بررسی را از ساده‌ترین بخش آغاز کنید.

۱. خرابی مدار گرمکن داخلی سنسور اکسیژن

• سوختن المنت هیتر: در اثر فرسودگی، اتصال کوتاه یا نوسانات برق، المنت گرمکن داخل سنسور از کار می‌افتد یا مقاومت آن از محدوده استاندارد خارج می‌شود.
• سنسور آسیب‌دیده: وجود آلودگی شدید (روغن‌سوزی، ضدیخ یا سیلیکون) روی سنسور می‌تواند عملکرد گرمکن را مختل کند.

۲. مشکلات سیم‌کشی و کانکتورها

• اتصال باز: قطع‌شدگی در سیم‌های تغذیه (مثبت یا منفی) یا سیم‌های کنترلی مدار هیتر. این مورد بسیار رایج بوده و معمولاً ناشی از فرسودگی، آسیب فیزیکی یا جویدگی توسط حیوانات است.
• اتصال کوتاه: تماس سیم‌های مدار گرمکن با بدنه (زمین) یا سیم‌های دیگر.
• خرابی سوکت (کانکتور): خوردگی، شل‌شدگی پین‌ها یا ورود آب و رطوبت به داخل کانکتور سنسور.

۳. مشکل در ECU

• خرابی درایور (ترانزیستور) کنترل هیتر: در موارد بسیار نادر، بخشی از ECU که وظیفه کنترل ولتاژ یا جریان هیتر را برعهده دارد، دچار مشکل می‌شود.

هشدار: در خودروهای چینی، کیا و هیوندای، سیم‌کشی‌های عبوری از زیر خودرو به دلیل شرایط جاده‌ای و رطوبت، مستعد آسیب و خوردگی هستند. هنگام عیب‌یابی مدار گرمکن سنسور اکسیژن، ابتدا این نقاط را بررسی کنید.

دوره برق و انژکتور و آپشنال خودروهای کره ای

18.800.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در ۴۲ فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

راهنمای گام‌به‌گام رفع خطای P0030

برای رفع خطای P0030 باید یک رویکرد سیستماتیک و منطقی در پیش گرفت. این مراحل، شالوده هر آموزش برق و انژکتور حرفه‌ای است:

مرحله ۱: بررسی بصری و تمیزکاری

1. بررسی سوکت و سیم‌کشی: سوکت سنسور اکسیژن را پیدا کنید. کانکتور را جدا کرده و از نظر وجود پین‌های خم شده، خورده شده یا شل موردبازبینی قرار دهید. سیم‌کشی‌ها را در تمام مسیر تا رسیدن به دسته سیم اصلی ECU دنبال کنید.
2. بررسی سنسور: وضعیت ظاهری سنسور را چک کنید. آلودگی شدید با دوده یا مواد شیمیایی نشان‌دهنده مشکلات دیگر در موتور است.

مرحله ۲: تست‌های الکتریکی

برای عیب‌یابی مدار گرمکن سنسور اکسیژن بالایی (بانک ۱ سنسور ۱)، باید پین‌های هیتر را شناسایی کنید. در سنسورهای ۴ سیمه، معمولاً دو سیم همرنگ (مثلاً سفید یا مشکی) مربوط به گرمکن هستند.

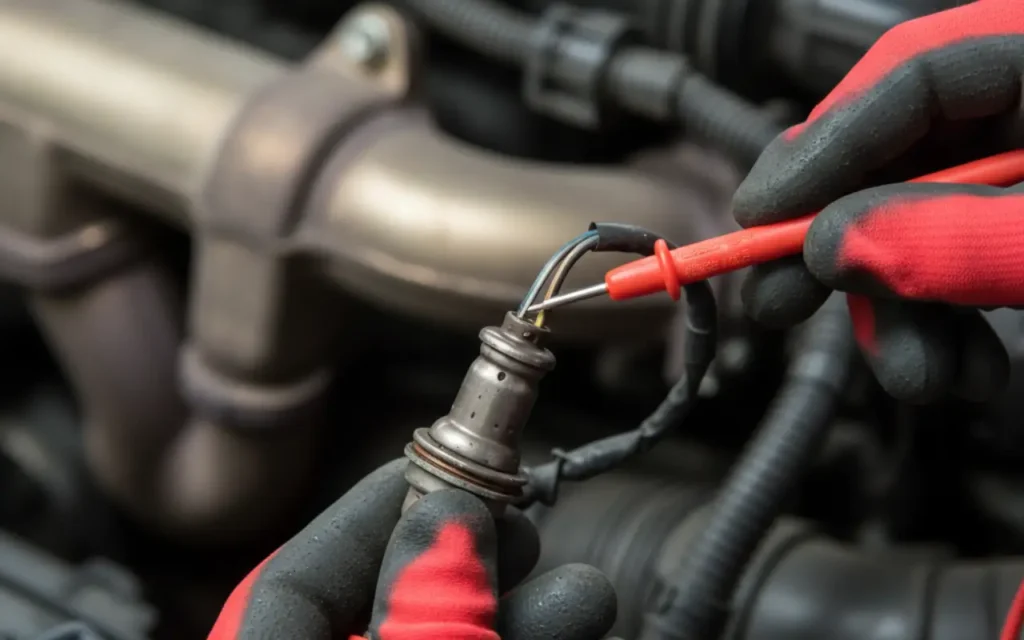

الف) تست مقاومت هیتر (اهم‌گیری)

• قطع اتصال: سنسور اکسیژن را از دسته سیم جدا کنید.
• اندازه‌گیری: اهم‌متر را روی حالت اندازه‌گیری مقاومت (Ω) قرار داده و دو سر پراپ را به پین‌های هیتر (سیم‌های همرنگ) متصل کنید.
• مقادیر مرجع: مقاومت استاندارد هیتر سنسور اکسیژن خودروهای مختلف معمولاً بین ۲ تا ۱۴ اهم است. اگر عدد مقاومت بی‌نهایت (OL یا مدار باز) باشد، نشان‌دهنده سوختن المنت داخلی و خرابی سنسور است.

ب) تست ولتاژ و منفی (پاور و گراوند)

• تست مثبت (ولتاژ): پراپ منفی مولتی‌متر را به بدنه وصل کنید و پراپ مثبت را روی پین ولتاژ مثبت هیتر (که معمولاً ولتاژ ۱۲ ولت باتری است) قرار دهید. سوئیچ را باز کنید. باید ولتاژ حدود ۱۲ ولت را مشاهده کنید. اگر ولتاژ صفر است، فیوز مربوطه یا سیم‌کشی ولتاژ مثبت را بررسی کنید.
• تست منفی (زمین/کنترل): پین منفی یا کنترلی هیتر، بسته به نوع سیستم، ممکن است مستقیماً به زمین وصل باشد یا توسط ECU با پالس منفی کنترل شود. هنگام باز بودن سوئیچ یا روشن بودن موتور، باید وجود اتصال منفی یا پالس منفی را بررسی کنید.

مرحله ۳: تعویض قطعه و تست نهایی

اگر مقاومت هیتر خارج از محدوده استاندارد باشد یا تست‌های ولتاژ و سیم‌کشی مشکلی نشان ندهد، تعویض سنسور اکسیژن بالایی (بانک ۱ سنسور ۱) ضروری است.

1. تعویض: سنسور جدید را نصب کرده و مطمئن شوید که اتصال محکم و استاندارد است.
2. پاک‌کردن خطا: با استفاده از دستگاه دیاگ، خطای P0030 و تمام کدهای خطای موجود را پاک کنید.
3. تست درایو: خودرو را روشن کرده و برای چند دقیقه رانندگی کنید تا اطمینان حاصل شود که خطا مجدداً ثبت نمی‌شود.

نکته کاربردی: در برخی خودروها (مانند مدل‌های خاصی از کیا و هیوندای)، ECU جریان مصرفی هیتر را به‌دقت مانیتور می‌کند. استفاده از سنسورهای غیراستاندارد با مقاومت متفاوت می‌تواند باعث ثبت مجدد خطا شود، حتی اگر سنسور نو باشد. همیشه از قطعه باکیفیت و مطابق با استاندارد کارخانه استفاده کنید.

نتیجه‌گیری

خطای P0030 یک کد خطای رایج اما مهم است که مستقیماً به مدار گرمکن سنسور اکسیژن بالایی مربوط می‌شود و تأثیر مستقیمی بر راندمان موتور دارد. عیب‌یابی موفقیت‌آمیز این خطا نیاز به دانش و مهارت در تست سیم‌کشی، اهم‌گیری دقیق سنسور و درک عملکرد سیستم کنترل هیتر توسط ECU دارد. به‌عنوان یک تعمیرکار حرفه‌ای، نباید تنها به تعویض قطعه بسنده کنید؛ بلکه باید منشأ اصلی مشکل را در سیم‌کشی یا خود سنسور تشخیص دهید.

با یادگیری مهارت‌های تخصصی برق و انژکتور در آکادمی کارنو مهارت، می‌توانید به‌راحتی از پس پیچیده‌ترین مشکلات خودروهای روز از جمله مدل‌های چینی، کیا و هیوندای برآیید و شهرت خود را در بازار کار افزایش دهید. خطای P0030 تنها یک مثال کوچک از سیستم‌های پیچیده‌ای است که در دوره‌های ما به‌طور کامل پوشش داده می‌شوند.

1. دوره جامع برق و انژکتور خودروهای داخلی: پوشش کامل سیستم‌های سوخت‌رسانی، سنسورها، عملگرها و نقشه‌خوانی تخصصی.
2. دوره تخصصی برق و انژکتور خودروهای چینی: عیب‌یابی سیستم‌های پیشرفته برندهای چینی و متدهای خاص تعمیر آن‌ها.
3. دوره فوق تخصصی کیا و هیوندای: آموزش عیب‌یابی و تعمیر یونیت‌های کنترلی و سیستم‌های مالتی‌پلکس این دو برند محبوب.

برای دریافت مشاوره رایگان و مشاهده سرفصل‌های دوره‌ها، هم‌اکنون از وب‌سایت ما دیدن کنید یا با کارشناسان ما تماس بگیرید.

دوره برق و انژکتور و آپشنال خودروهای چینی

18.800.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

برای مشاهده ویدئوهای آموزشی کوتاه، نکات عیب‌یابی روزانه و اطلاع از تخفیف‌های دوره‌ها، پیج اینستاگرام آکادمی کارنو را دنبال کنید.

سؤالات متداول

۱. آیا خطای P0030 باعث روشن‌شدن چراغ چک می‌شود؟

بله، خطای P0030 یک خطای جدی محسوب می‌شود و تقریباً در تمام خودروها (از جمله مدل‌های مختلف کیا و هیوندای) باعث روشن‌شدن چراغ چک موتور خواهد شد.

۲. اگر با خطای P0030 رانندگی کنم، چه اتفاقی می‌افتد؟

اگرچه موتور ممکن است به کار خود ادامه دهد، اما با از کار افتادن هیتر، سنسور اکسیژن بالایی (بانک ۱ سنسور ۱) در دورهای پایین و استارت سرد به‌درستی کار نخواهد کرد. این امر باعث می‌شود ECU از یک برنامه ذخیره‌شده (Open-Loop یا مقادیر پیش‌فرض) استفاده کند که نتیجه آن افزایش شدید مصرف سوخت و افزایش آلایندگی (بوی خام‌سوزی) خواهد بود.

۳. سنسور اکسیژن بانک ۱ سنسور ۱ در خودرو کجاست؟

این سنسور همیشه سنسوری است که قبل از کاتالیست و نزدیک‌ترین سنسور به موتور (سرسیلندر و منیفولد دود) قرار دارد. در خودروهای ۴ سیلندر، معمولاً تنها یک بانک وجود دارد و این سنسور بالایی است.

۴. آیا می‌توانم با اهم‌متر، سلامت هیتر سنسور اکسیژن را تست کنم؟

بله، این دقیق‌ترین روش تست هیتر سنسور است. همان‌طور که در مراحل بالا ذکر شد، با اندازه‌گیری مقاومت بین دو پین هیتر (سیم‌های همرنگ)، می‌توانید از سلامت مدار گرمکن اطمینان حاصل کنید.
