خطای عایق الکتریکی در خودرو هیبریدی چیست و چگونه عیب‌یابی می‌شود؟

خطای عایق خودرو هیبریدی یکی از خطاهای مهم در سیستم برق ولتاژ بالای این خودروهاست که می‌تواند نشان‌دهنده کاهش مقاومت عایقی میان مدار ولتاژ بالا و بدنه خودرو باشد. این وضعیت ممکن است در اثر آسیب‌دیدن کابل‌ها، نفوذ رطوبت، فرسودگی عایق‌ها، خرابی برخی قطعات یا مشکلات اتصالات ایجاد شود.

در خودروهای هیبریدی، بخش‌هایی مانند باتری ولتاژ بالا، اینورتر، موتور الکتریکی و کابل‌های نارنجی‌رنگ با ولتاژ بالا کار می‌کنند. به همین دلیل، حفظ عایق‌بندی الکتریکی این بخش‌ها اهمیت زیادی دارد و بروز خطای عایق نباید نادیده گرفته شود.

البته ثبت این خطا همیشه به معنی خراب‌بودن باتری یا نیاز قطعی به تعویض یک قطعه نیست. برای تشخیص دقیق باید کدهای خطا، داده‌های سیستم مدیریت خودرو و وضعیت مدارهای مرتبط بررسی شوند.

در این مقاله از کارنو مهارت بررسی می‌کنیم خطای عایق الکتریکی در خودرو هیبریدی چیست، چه علائمی دارد، چرا ایجاد می‌شود و چگونه می‌توان آن را به‌صورت اصولی عیب‌یابی کرد.

خطای عایق خودرو هیبریدی چیست؟

خطای عایق الکتریکی زمانی مطرح می‌شود که مقاومت عایقی میان مدار ولتاژ بالا و بدنه یا مدار مرجع خودرو از محدوده مورد انتظار سازنده کمتر شود.

در بسیاری از خودروهای هیبریدی، مدار ولتاژ بالا نسبت به بدنه خودرو به‌صورت الکتریکی ایزوله طراحی شده است. این جداسازی کمک می‌کند جریان ناخواسته از مدار ولتاژ بالا به بدنه عبور نکند.

اگر عایق یک کابل آسیب ببیند، رطوبت وارد مجموعه‌ای الکتریکی شود یا در یکی از قطعات داخلی نشتی الکتریکی ایجاد شود، مقاومت عایقی ممکن است کاهش پیدا کند. سیستم پایش عایق در خودروهایی که به این قابلیت مجهز هستند، می‌تواند چنین وضعیتی را تشخیص دهد و خطا ثبت کند.

نکته مهم: این است که خطای عایق با اتصال کوتاه مستقیم یکسان نیست. ممکن است مقاومت عایقی کاهش پیدا کرده باشد، اما هنوز اتصال کوتاه کامل رخ نداده باشد. بااین‌حال، چنین وضعیتی می‌تواند خطرناک باشد و به بررسی تخصصی نیاز دارد.

سیستم عایق‌بندی الکتریکی در خودرو هیبریدی چگونه کار می‌کند؟

سیستم ولتاژ بالای خودرو هیبریدی از مجموعه‌ای از کابل‌ها، اتصالات و قطعات الکتریکی تشکیل شده است که برای کار با ولتاژ بالا طراحی شده‌اند. عایق‌های این بخش‌ها باید مانع تماس الکتریکی ناخواسته با بدنه و سایر قسمت‌های خودرو شوند.

در بسیاری از معماری‌های هیبریدی، مدار ولتاژ بالا نسبت به شاسی ایزوله است و سامانه پایش عایق، وضعیت این جداسازی را بررسی می‌کند.

اگر مقاومت عایقی از حد مجاز تعیین‌شده توسط سازنده پایین‌تر برود، سامانه ممکن است هشدار صادر کند، کد خطا ثبت کند یا در شرایط مشخص، عملکرد بخش‌هایی از سیستم ولتاژ بالا را محدود کند.

نحوه تشخیص خطا و واکنش خودرو به آن به طراحی سیستم، مدل خودرو و شدت مشکل بستگی دارد.

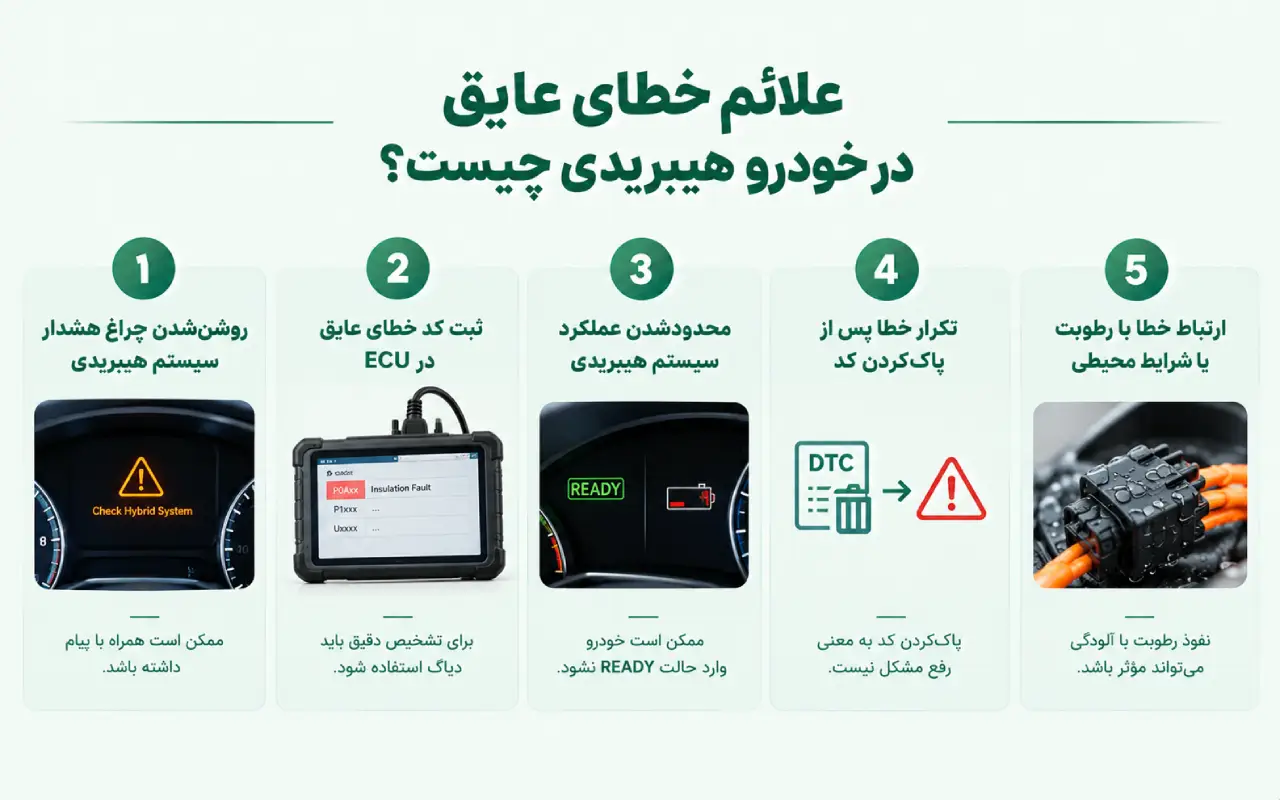

علائم خطای عایق در خودرو هیبریدی چیست؟

خطای عایق همیشه با یک علامت ظاهری مشخص همراه نیست. در برخی خودروها ممکن است تنها از طریق دستگاه دیاگ قابل شناسایی باشد؛ در برخی دیگر، هشدارهای مرتبط با سیستم هیبریدی یا محدودشدن عملکرد خودرو نیز دیده می‌شود.

۱. روشن‌شدن چراغ هشدار سیستم هیبریدی

یکی از نشانه‌های احتمالی، روشن‌شدن چراغ هشدار سیستم هیبریدی یا نمایش پیامی مانند Check Hybrid System است.

این پیام به‌تنهایی خطای عایق را اثبات نمی‌کند؛ زیرا مشکلات باتری، اینورتر، مدارهای ولتاژ بالا و سایر بخش‌های سیستم نیز می‌توانند هشدار مشابهی ایجاد کنند.

۲. ثبت کد خطای عایق در ECU

گاهی خودرو بدون بروز تغییر محسوس در عملکرد، کد خطای مرتبط با مقاومت عایقی ثبت می‌کند.

برای شناسایی دقیق خطا باید از دستگاه دیاگ سازگار با خودرو استفاده کرد و کد ثبت‌شده را مطابق اطلاعات فنی همان سازنده تفسیر کرد. شماره و تعریف کدها ممکن است میان برندها و مدل‌های مختلف متفاوت باشد.

۳. محدودشدن عملکرد سیستم هیبریدی

در برخی خودروها، تشخیص مشکل جدی در عایق‌بندی می‌تواند باعث محدودشدن عملکرد سیستم ولتاژ بالا یا جلوگیری از فعال‌شدن آن شود.

اگر خودرو وارد حالت READY نمی‌شود یا پیام هشدار سیستم هیبریدی نمایش داده می‌شود، باید سایر علل احتمالی نیز بررسی شوند و نباید همه این علائم را مستقیماً به خطای عایق نسبت داد.

۴. تکرار خطا پس از پاک‌کردن کد

اگر علت اصلی مشکل برطرف نشده باشد، خطای عایق ممکن است پس از پاک‌کردن کد دوباره ثبت شود.

پاک‌کردن کد خطا به معنی رفع مشکل نیست. تشخیص درست باید بر پایه بررسی علت و تأیید نتیجه تعمیر انجام شود.

۵. ارتباط خطا با رطوبت یا شرایط محیطی

در بعضی موارد، نفوذ رطوبت یا آلودگی به بخش‌های الکتریکی می‌تواند بر مقاومت عایقی تأثیر بگذارد. اگر خطا در شرایط خاص تکرار شود، این موضوع می‌تواند سرنخی برای بررسی بیشتر باشد؛ اما به‌تنهایی علت قطعی را مشخص نمی‌کند.

مهم‌ترین علت‌های خطای عایق خودرو هیبریدی

برای عیب‌یابی اصولی باید مشخص شود کاهش مقاومت عایقی از کدام بخش ناشی شده است. علت‌های احتمالی عبارت‌اند از:

۱. آسیب‌دیدن عایق کابل‌های ولتاژ بالا

کابل‌های ولتاژ بالا در مسیر میان باتری، اینورتر، موتور الکتریکی و سایر اجزای مرتبط قرار دارند. آسیب مکانیکی، فرسودگی، ساییدگی یا نصب نامناسب می‌تواند عایق کابل را تحت تأثیر قرار دهد.

در چنین شرایطی، بررسی ظاهری ممکن است سرنخ‌هایی ارائه کند، اما نبود آسیب ظاهری به معنی سالم‌بودن قطعی عایق نیست.

۲. نفوذ آب و رطوبت

آب یا رطوبت می‌تواند در بعضی شرایط مقاومت عایقی مجموعه‌های الکتریکی را کاهش دهد. این موضوع ممکن است پس از نفوذ آب به محفظه‌ها، آسیب‌دیدن آب‌بندی یا قرارگرفتن خودرو در شرایط نامناسب رخ دهد.

بااین‌حال، مشاهده رطوبت در یک بخش به‌تنهایی ثابت نمی‌کند که همان بخش منشأ خطاست؛ بررسی باید مطابق دستورالعمل سازنده انجام شود.

۳. آلودگی و خوردگی اتصالات

آلودگی، خوردگی یا آسیب‌دیدن آب‌بندی کانکتورها می‌تواند بر عملکرد الکتریکی مجموعه تأثیر بگذارد. بسته به محل و نوع آلودگی، این مشکل ممکن است به اختلال اتصال یا کاهش مقاومت عایقی منجر شود.

اتصالات ولتاژ بالا باید فقط توسط فرد آموزش‌دیده و مطابق روش ایمن سازنده بررسی شوند.

۴. مشکل در باتری ولتاژ بالا

باتری ولتاژ بالا یکی از بخش‌هایی است که در عیب‌یابی خطای عایق باید در نظر گرفته شود. آسیب داخلی، نفوذ رطوبت یا مشکل در اجزای الکتریکی مجموعه ممکن است بر وضعیت عایق‌بندی تأثیر بگذارد.

بااین‌حال، ثبت خطای عایق به‌تنهایی دلیل کافی برای تعویض باتری نیست. ابتدا باید منشأ خطا با روش تشخیصی مناسب مشخص شود.

۵. ایراد در اینورتر یا موتور الکتریکی

اینورتر و موتور الکتریکی از اجزای مهم مدار ولتاژ بالا هستند. در صورت وجود نقص داخلی یا کاهش مقاومت عایقی در یک بخش، احتمال ثبت خطای مرتبط وجود دارد.

در این مرحله باید معماری خودرو و دستورالعمل سازنده مبنای بررسی قرار گیرد؛ زیرا نحوه اتصال و روش جداسازی اجزا در خودروهای مختلف یکسان نیست.

۶. خرابی یا اختلال در سامانه پایش عایق

در برخی خودروها، سامانه‌ای برای پایش مقاومت عایقی وجود دارد. خرابی مدار اندازه‌گیری، اتصالات یا اجزای مرتبط ممکن است در تشخیص وضعیت عایق اختلال ایجاد کند.

بنابراین باید میان کاهش واقعی مقاومت عایقی و اشکال در سامانه تشخیص تفاوت گذاشت.

خطای عایق خودرو هیبریدی چگونه عیب‌یابی می‌شود؟

عیب‌یابی خطای عایق باید مرحله‌به‌مرحله و با رعایت الزامات ایمنی انجام شود. این فرایند صرفاً به پاک‌کردن کد خطا یا تعویض یک قطعه محدود نیست.

مرحله اول: بررسی هشدارها و شرایط ثبت خطا

ابتدا باید پیام‌های نمایش‌داده‌شده روی صفحه خودرو، علائم همراه و شرایطی که خطا در آن رخ داده است ثبت شوند.

اطلاعاتی مانند زمان بروز هشدار، وجود کاهش توان و تکرار خطا می‌توانند در تعیین مسیر بررسی کمک کنند.

مرحله دوم: خواندن کدهای خطا با دستگاه دیاگ

در مرحله بعد، کدهای خطا از واحدهای کنترلی مرتبط خوانده می‌شوند. در صورت امکان باید اطلاعات تکمیلی مربوط به زمان ثبت خطا و داده‌های همراه نیز بررسی شوند.

تفسیر کد باید براساس اطلاعات فنی خودرو انجام شود. نباید یک شماره کد عمومی را بدون توجه به برند، مدل و سیستم کنترلی به همه خودروها تعمیم داد.

مرحله سوم: بررسی داده‌های زنده

داده‌های زنده ممکن است اطلاعاتی درباره وضعیت سامانه پایش عایق، شرایط عملکرد سیستم هیبریدی و پارامترهای مرتبط در اختیار تعمیرکار قرار دهند.

مقادیر قابل‌مشاهده و شیوه تفسیر آن‌ها به امکانات دیاگ و طراحی خودرو بستگی دارد. هر مقدار غیرعادی باید با مشخصات سازنده مقایسه شود.

مرحله چهارم: بررسی سوابق تعمیر و شرایط محیطی

سابقه تعمیرات، تصادف، نفوذ آب یا دست‌کاری در اجزای ولتاژ بالا می‌تواند در تعیین مسیر عیب‌یابی مؤثر باشد.

این اطلاعات به‌عنوان سرنخ استفاده می‌شوند، نه به‌عنوان اثبات قطعی علت خطا.

مرحله پنجم: بررسی تخصصی مدار ولتاژ بالا

پس از بررسی اولیه، تعمیرکار متخصص باید مطابق دستورالعمل سازنده، مدارها و اجزای مرتبط را ارزیابی کند تا منشأ کاهش مقاومت عایقی مشخص شود.

این مرحله ممکن است نیازمند تجهیزات اختصاصی، روش‌های اندازه‌گیری تأییدشده و جداسازی کنترل‌شده بخش‌های مدار باشد.

مرحله ششم: تأیید نتیجه تعمیر

پس از رفع علت، باید بررسی شود که خطا دوباره ثبت نمی‌شود و سیستم مطابق دستورالعمل سازنده کار می‌کند.

صرف پاک‌کردن کد یا خاموش‌شدن موقت چراغ هشدار برای تأیید تعمیر کافی نیست.

آیا برای تست خطای عایق می‌توان از مِگِر استفاده کرد؟

مِگِر یا دستگاه تست مقاومت عایقی، ابزاری برای ارزیابی وضعیت عایق در شرایط مشخص است؛ اما استفاده از آن روی خودرو هیبریدی نیازمند دانش تخصصی و رعایت دستورالعمل سازنده است.

این دستگاه می‌تواند ولتاژ آزمون مشخصی اعمال کند. اگر آزمون بدون توجه به نوع مدار، نقاط اتصال مجاز و الزامات جداسازی انجام شود، احتمال آسیب‌دیدن تجهیزات الکترونیکی وجود دارد.

به همین دلیل:

• پیش از هر آزمون باید روش مجاز سازنده برای همان خودرو مشخص شود.
• نباید مِگِر را خودسرانه به باتری، اینورتر، ECU یا مدارهای الکترونیکی متصل کرد.
• ولتاژ آزمون، نقاط اندازه‌گیری و شرایط جداسازی باید مطابق دستورالعمل فنی تعیین شوند.
• آزمون مدار ولتاژ بالا باید به فرد آموزش‌دیده و مجهز به تجهیزات مناسب سپرده شود.

نکته مهم: انجام آزمون مقاومت عایقی بدون رعایت روش سازنده می‌تواند خطر برق‌گرفتگی یا آسیب به قطعات ایجاد کند.

تفاوت خطای عایق با اتصال کوتاه چیست؟

خطای عایق معمولاً به وضعیتی اشاره دارد که مقاومت عایقی مدار ولتاژ بالا نسبت به بدنه یا مرجع موردنظر کمتر از محدودهٔ تعیین‌شده است.

اتصال کوتاه زمانی مطرح می‌شود که مسیری با مقاومت بسیار کم میان نقاطی ایجاد شود که نباید مستقیماً به هم متصل باشند.

بنابراین ممکن است کاهش مقاومت عایقی بدون اتصال کوتاه کامل رخ دهد. از سوی دیگر، اتصال کوتاه نیز می‌تواند علل و نشانه‌های متفاوتی داشته باشد.

برای تشخیص دقیق باید نوع خطا، ساختار مدار و اطلاعات ثبت‌شده توسط واحدهای کنترلی بررسی شود.

آیا خطای عایق به معنی خرابی باتری هیبریدی است؟

خیر. این خطا الزاماً به معنی خراب‌بودن باتری نیست.

منشأ مشکل می‌تواند در کابل‌ها، کانکتورها، قطعات ولتاژ بالا، نفوذ رطوبت یا سامانه پایش عایق باشد. از طرف دیگر، در برخی شرایط ممکن است خود مجموعه باتری نیز نیازمند بررسی تخصصی باشد.

تشخیص قطعی تنها زمانی امکان‌پذیر است که مسیر عیب‌یابی به‌درستی طی شود و شواهد فنی، منشأ مشکل را مشخص کنند.

تعویض باتری بدون بررسی سایر احتمالات می‌تواند هزینه غیرضروری ایجاد کند و حتی باعث شود ایراد اصلی همچنان باقی بماند.

نکات ایمنی هنگام عیب‌یابی خطای عایق

سیستم ولتاژ بالای خودروهای هیبریدی می‌تواند خطر برق‌گرفتگی جدی ایجاد کند. حتی پس از خاموش‌کردن خودرو، برخی اجزا ممکن است برای مدتی انرژی الکتریکی ذخیره‌شده داشته باشند.

هنگام عیب‌یابی باید این نکات رعایت شوند:

• از بازکردن یا دست‌کاری خودسرانه مدار ولتاژ بالا خودداری کنید.
• به کابل‌ها و کانکتورهای نارنجی‌رنگ به‌عنوان اجزای ولتاژ بالا توجه کنید.
• از ابزار و تجهیزات حفاظت فردی موردنیاز سازنده استفاده شود.
• قطع سرویس ولتاژ بالا و بررسی نبود ولتاژ باید طبق دستورالعمل همان خودرو انجام شود.
• برای اندازه‌گیری‌ها فقط از ابزار مناسب و روش‌های تأییدشده استفاده شود.
• اگر خودرو هشدار جدی یا رفتار غیرعادی دارد، مطابق دفترچه راهنما عمل کنید و از ادامه کار یا رانندگی پرخطر خودداری کنید.

رعایت این موارد جایگزین آموزش تخصصی نیست؛ عیب‌یابی مدار ولتاژ بالا باید به فرد دارای صلاحیت سپرده شود.

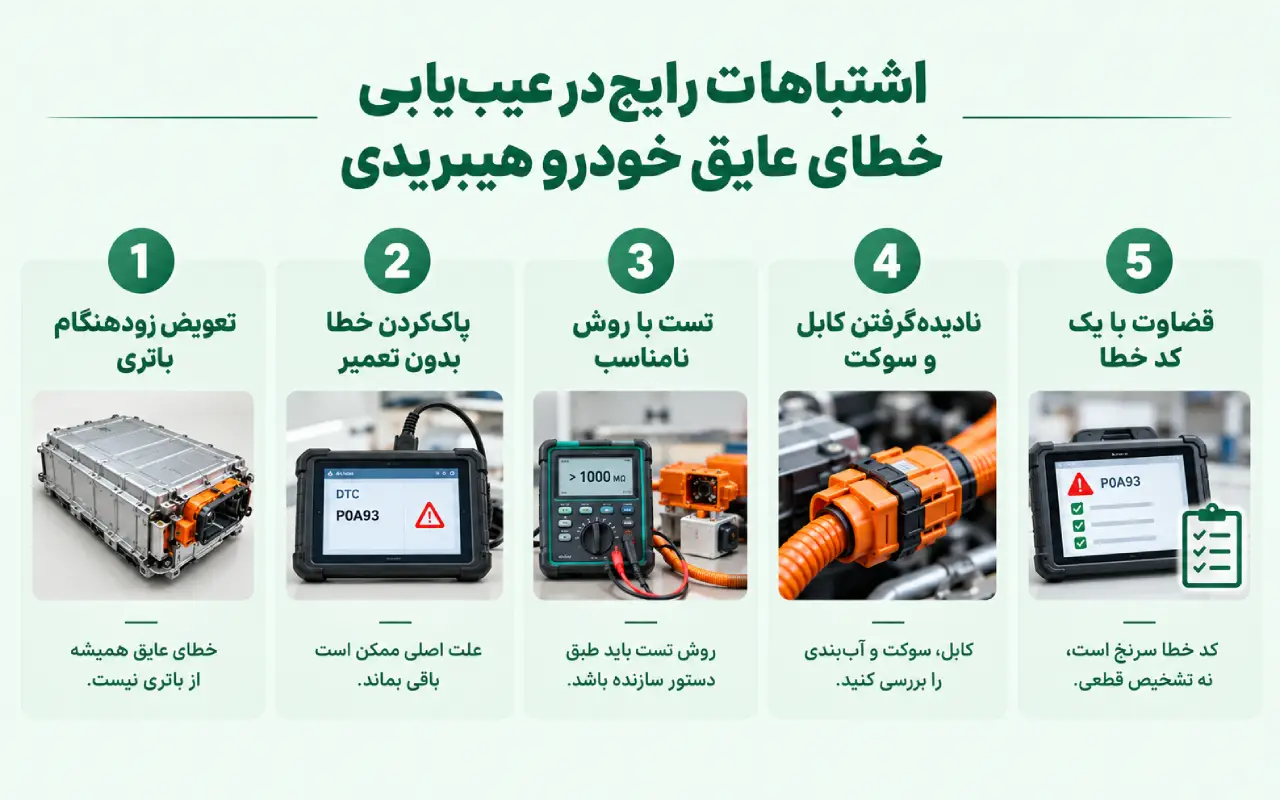

اشتباهات رایج در عیب‌یابی خطای عایق خودرو هیبریدی

برای عیب‌یابی دقیق خطای عایق خودرو هیبریدی، باید از تصمیم‌گیری بر اساس حدس و تعویض زودهنگام قطعات خودداری کرد. بعضی اشتباهات می‌توانند هزینهٔ تعمیر را افزایش دهند یا باعث شوند علت اصلی مشکل همچنان باقی بماند. در ادامه، مهم‌ترین خطاهایی را بررسی می‌کنیم که هنگام تشخیص و رفع این ایراد باید از آن‌ها پرهیز کرد.

۱. تعویض باتری بدون تشخیص منشأ خطا

خطای عایق همیشه به باتری مربوط نیست. پیش از تعویض قطعات باید شواهد فنی بررسی شوند.

۲. پاک‌کردن کد خطا بدون رفع علت

پاک‌کردن کد ممکن است هشدار را موقتاً خاموش کند، اما اگر ایراد اصلی باقی مانده باشد، خطا دوباره ثبت می‌شود.

۳. استفاده از روش تست نامناسب

استفاده نادرست از مِگِر یا تجهیزات اندازه‌گیری دیگر می‌تواند به اجزای الکترونیکی آسیب برساند. روش تست باید مطابق دستورالعمل سازنده باشد.

۴. نادیده‌گرفتن سیم‌کشی و کانکتورها

گاهی مشکل در کابل، سوکت یا آب‌بندی است، نه در قطعه اصلی. بررسی این بخش‌ها باید در چارچوب روش عیب‌یابی ایمن انجام شود.

۵. نتیجه‌گیری بر اساس یک کد خطا

کد خطا سرنخی برای تشخیص است، نه لزوماً حکم قطعی خرابی یک قطعه. بررسی داده‌های تکمیلی و انجام آزمون‌های مجاز برای تشخیص دقیق اهمیت دارد.

چرا عیب‌یابی خطای عایق به تخصص برق خودرو هیبریدی نیاز دارد؟

عیب‌یابی سیستم ولتاژ بالا با بررسی مدارهای معمول ۱۲ ولت تفاوت دارد. در این سیستم‌ها، تعمیرکار باید با ساختار مدار، الزامات ایمنی، تجهیزات اندازه‌گیری و روش‌های تشخیصی سازنده آشنا باشد.

شناخت نحوه عملکرد سیستم ولتاژ بالای خودرو هیبریدی و اجزایی مانند اینورتر، باتری و موتور الکتریکی کمک می‌کند مسیر بررسی منطقی‌تر انتخاب شود.

همچنین تسلط بر خواندن کدهای خطا و داده‌های زنده، احتمال تعویض غیرضروری قطعات را کاهش می‌دهد. بااین‌حال، هیچ روش عمومی جایگزین نقشه مدار و دستورالعمل تعمیراتی مخصوص همان خودرو نیست.

جمع‌بندی

خطای عایق الکتریکی در خودرو هیبریدی می‌تواند نشان‌دهنده کاهش مقاومت عایقی در مدار ولتاژ بالا باشد. آسیب‌دیدن کابل‌ها، نفوذ رطوبت، مشکلات اتصالات، خرابی برخی قطعات یا اختلال در سامانه پایش عایق از علت‌های احتمالی آن هستند.

برای عیب‌یابی دقیق باید کدهای خطا و داده‌های زنده بررسی شوند و مدارهای مرتبط مطابق دستورالعمل سازنده ارزیابی شوند. این خطا به‌تنهایی اثبات نمی‌کند که باتری خراب است یا باید تعویض شود.

از آنجا که مدار ولتاژ بالا خطرناک است، آزمون عایق‌بندی و دست‌کاری اجزای مرتبط باید توسط فرد آموزش‌دیده و با تجهیزات مناسب انجام شود.

اگر می‌خواهید مهارت خود را در زمینه تشخیص و تعمیر سیستم‌های برقی خودرو توسعه دهید، می‌توانید جزئیات دوره های آموزش برق خودرو را بررسی کنید. همچنین برای آشنایی بیشتر با آموزش‌ها و محتوای تخصصی سپهر علیمحمدی، به صفحه اینستاگرام کارنو مهارت سر بزنید.

سوالات متداول

1. خطای عایق خودرو هیبریدی چیست؟

این خطا به وضعیتی اشاره دارد که مقاومت عایقی مدار ولتاژ بالا نسبت به بدنه یا مرجع موردنظر از محدوده تعیین‌شده توسط سازنده کمتر شود.

2. علت خطای عایق در خودرو هیبریدی چیست؟

علت‌های احتمالی شامل آسیب کابل‌های ولتاژ بالا، نفوذ رطوبت، آلودگی یا خوردگی اتصالات، نقص در برخی قطعات ولتاژ بالا و اختلال در سامانه پایش عایق هستند.

3. آیا خطای عایق همیشه به معنی خرابی باتری هیبریدی است؟

خیر. منشأ خطا ممکن است در کابل‌ها، اتصالات، قطعات دیگر یا سامانه پایش باشد. برای تصمیم‌گیری درباره تعمیر یا تعویض باتری باید عیب‌یابی تخصصی انجام شود.

4. آیا می‌توان خطای عایق خودرو هیبریدی را با دیاگ تشخیص داد؟

دستگاه دیاگ می‌تواند کدهای خطا و در برخی خودروها داده‌های مرتبط را نمایش دهد؛ اما تشخیص قطعی ممکن است به آزمون‌های تکمیلی و بررسی تخصصی مدار نیاز داشته باشد.

5. آیا استفاده از مِگِر برای تست عایق خودرو هیبریدی مجاز است؟

استفاده از مِگِر تنها زمانی مناسب است که روش آزمون، نقاط اتصال و شرایط جداسازی مطابق دستورالعمل سازنده مشخص شده باشند. استفاده خودسرانه می‌تواند به تجهیزات الکترونیکی آسیب بزند و خطر ایمنی ایجاد کند.

6. آیا با وجود خطای عایق می‌توان به رانندگی ادامه داد؟

این موضوع به نوع هشدار و دستورالعمل سازنده بستگی دارد. در صورت نمایش پیام توقف، کاهش توان یا علائم غیرعادی، خودرو را در محل امن متوقف کنید و طبق دفترچه راهنما اقدام کنید.
