اینورتر خودرو هیبریدی چیست؟ وظایف، نحوه عملکرد و علائم خرابی
اینورتر خودرو هیبریدی یکی از مهم‌ترین اجزای سیستم انتقال قدرت الکتریکی است که وظیفه دارد انرژی الکتریکی را متناسب با
اینورتر خودرو هیبریدی یکی از مهم‌ترین اجزای سیستم انتقال قدرت الکتریکی است که وظیفه دارد انرژی الکتریکی را متناسب با نیاز موتورهای برقی خودرو تبدیل و کنترل کند. این قطعه در بسیاری از خودروهای هیبریدی بین باتری ولتاژ بالا و موتورهای الکتریکی قرار دارد و در هماهنگی با واحدهای کنترلی، به حرکت خودرو و بازیابی انرژی هنگام کاهش سرعت کمک می‌کند.
اگر اینورتر به‌درستی کار نکند، ممکن است خودرو با افت توان، محدودشدن عملکرد سیستم هیبریدی، ثبت کد خطا یا هشدارهای مربوط به سیستم انتقال قدرت مواجه شود. البته این علائم همیشه به معنی خرابی خود اینورتر نیستند و برای تشخیص دقیق باید مدارهای مرتبط، سیستم خنک‌کاری، اتصالات و داده‌های دیاگ نیز بررسی شوند.
در این مقاله از کارنو مهارت بررسی می‌کنیم که اینورتر خودرو هیبریدی چیست، چگونه کار می‌کند، چه اجزایی دارد، چه تفاوتی با مبدل DC-DC دارد و چگونه می‌توان علائم خرابی آن را به‌صورت اصولی عیب‌یابی کرد.
اینورتر خودرو هیبریدی چیست؟
اینورتر یا Inverter یک واحد الکترونیک قدرت است که در خودروهای هیبریدی برای تبدیل و کنترل توان الکتریکی به کار می‌رود.
باتری ولتاژ بالای خودرو معمولاً انرژی را به‌صورت جریان مستقیم یا DC ذخیره می‌کند؛ درحالی‌که بسیاری از موتورهای کششی خودروهای هیبریدی برای کارکرد به جریان متناوب یا AC نیاز دارند. اینورتر برق DC باتری را به برق AC مناسب موتور الکتریکی تبدیل می‌کند.
از طرف دیگر، در زمان بازیابی انرژی ترمز یا هنگام کارکرد ژنراتور، انرژی الکتریکی تولیدشده ممکن است به‌صورت AC در دسترس باشد. در چنین شرایطی، مدارهای مربوط به اینورتر آن را به DC موردنیاز باتری تبدیل می‌کنند تا انرژی دوباره ذخیره شود.
در برخی خودروها، مجموعه‌ای که با نام اینورتر شناخته می‌شود، علاوه بر مدارهای تبدیل DC به AC، بخش‌هایی مانند مبدل افزاینده ولتاژ و مبدل DC-DC را نیز در خود جای می‌دهد. بااین‌حال، این بخش‌ها از نظر عملکرد الکتریکی وظایف متفاوتی دارند و نباید آن‌ها را یک مدار واحد در نظر گرفت.
در مستندات فنی تویوتا نیز اینورتر به‌عنوان واحدی برای تبدیل برق DC باتری به AC موتور و تبدیل برق تولیدشده توسط ژنراتور به DC باتری معرفی شده است.

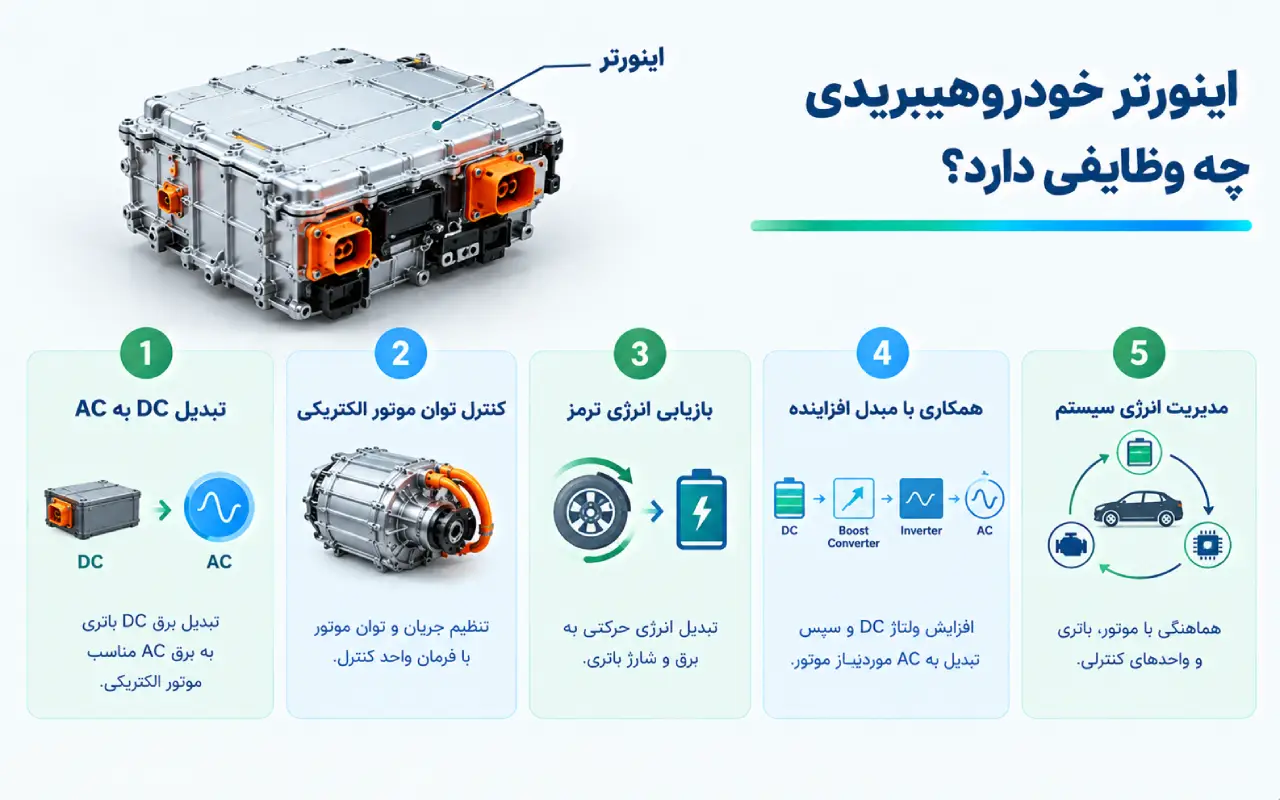

اینورتر خودرو هیبریدی چه وظایفی دارد؟
وظایف اینورتر به معماری سیستم هیبریدی و طراحی سازنده بستگی دارد؛ اما مهم‌ترین عملکردهای آن عبارت‌اند از:
۱. تبدیل برق DC باتری به برق AC
باتری ولتاژ بالا انرژی را به‌صورت DC ذخیره می‌کند. اینورتر با استفاده از کلیدهای الکترونیکی قدرت، این انرژی را به برق AC مناسب موتور الکتریکی تبدیل می‌کند.
این فرایند امکان کنترل توان تحویلی به موتور را فراهم می‌کند و به سیستم هیبریدی اجازه می‌دهد متناسب با شرایط رانندگی، از نیروی الکتریکی برای حرکت خودرو یا کمک به موتور احتراقی استفاده کند.
۲. کنترل توان موتور الکتریکی
اینورتر فقط یک مبدل ساده ولتاژ نیست. در بسیاری از سیستم‌ها، مدارهای الکترونیک قدرت آن با فرمان‌های واحد کنترل، جریان و توان الکتریکی موتور را تنظیم می‌کنند.
هنگام شروع حرکت، شتاب‌گیری یا تغییر بار، میزان توان موردنیاز موتور الکتریکی تغییر می‌کند. سیستم کنترل با درنظرگرفتن شرایط خودرو، فرمان مناسب را به مدارهای مربوط می‌دهد.
این عملکرد در کنار کنترل موتور و ژنراتور، به هماهنگی سیستم هیبریدی کمک می‌کند.
۳. تبدیل انرژی تولیدشده هنگام بازیابی ترمز
هنگام کاهش سرعت، موتور الکتریکی در بسیاری از خودروهای هیبریدی می‌تواند در نقش ژنراتور کار کند. در این حالت، انرژی مکانیکی چرخ‌ها به انرژی الکتریکی تبدیل می‌شود.
اینورتر یا مدارهای مرتبط با آن، انرژی الکتریکی تولیدشده را به شکل مناسب برای شارژ باتری تبدیل می‌کنند. در نتیجه، بخشی از انرژی‌ای که در ترمزگیری معمولی به گرما تبدیل می‌شود، قابل بازیابی خواهد بود.
البته میزان انرژی بازیابی‌شده به سرعت خودرو، وضعیت شارژ و دمای باتری، شرایط سیستم ترمز و محدودیت‌های کنترلی بستگی دارد.
۴. همکاری با مبدل افزاینده ولتاژ
در برخی خودروهای هیبریدی، ولتاژ باتری برای تأمین ولتاژ موردنیاز بخش موتور کافی نیست یا سیستم برای بهبود عملکرد به سطح ولتاژ بالاتری نیاز دارد.
در این معماری، مبدل افزاینده ولتاژ یا Boost Converter ولتاژ DC را افزایش می‌دهد و سپس مدار اینورتر آن را به برق AC موردنیاز موتور تبدیل می‌کند.
برای نمونه، در برخی نسل‌های سیستم هیبریدی تویوتا، مبدل افزاینده ولتاژ و اینورتر در مجموعه الکترونیک قدرت کنار یکدیگر قرار دارند. ولتاژها و ساختار دقیق این مدارها بین مدل‌ها متفاوت است.
۵. مشارکت در مدیریت انرژی سیستم هیبریدی
اینورتر به‌تنهایی تصمیم نمی‌گیرد که خودرو چه زمانی با موتور برقی حرکت کند یا موتور احتراقی روشن شود. این تصمیم‌ها در هماهنگی با واحدهای کنترل خودرو و براساس شرایطی مانند درخواست راننده، سرعت، وضعیت باتری و بار سیستم گرفته می‌شوند.
اینورتر بخش اجرایی مهمی از مسیر انتقال توان الکتریکی است و عملکرد آن باید با موتورهای الکتریکی، باتری و واحدهای کنترلی هماهنگ باشد.
اینورتر خودرو هیبریدی چگونه کار می‌کند؟
برای درک بهتر عملکرد اینورتر، می‌توان مسیر انتقال انرژی را در چند مرحله بررسی کرد.
مرحله اول: دریافت انرژی از باتری
باتری ولتاژ بالا انرژی الکتریکی را به‌صورت DC در اختیار سیستم قرار می‌دهد. این انرژی از طریق کنتاکتورها، کابل‌ها و مدارهای محافظ، طبق طراحی خودرو به مجموعه الکترونیک قدرت می‌رسد.
مرحله دوم: آماده‌سازی ولتاژ
در خودروهایی که مبدل افزاینده ولتاژ دارند، سطح ولتاژ DC پیش از ورود به بخش اینورتر تنظیم یا افزایش داده می‌شود.
این مرحله در همه خودروهای هیبریدی یکسان نیست؛ بنابراین نباید وجود یک مبدل افزاینده را برای تمام معماری‌ها فرض کرد.
مرحله سوم: تبدیل DC به AC
مدار اینورتر با سوئیچ‌کردن کنترل‌شده کلیدهای الکترونیکی قدرت، از برق DC ورودی، خروجی AC مناسب موتور ایجاد می‌کند.
در بسیاری از موتورهای کششی هیبریدی، خروجی سه‌فاز است. نحوه سوئیچ‌کردن و شکل موج خروجی به طراحی مدار و روش کنترل موتور بستگی دارد.
مرحله چهارم: تأمین توان موتور الکتریکی
انرژی الکتریکی به موتور می‌رسد و موتور، گشتاور موردنیاز را تولید می‌کند. بسته به شرایط رانندگی، این گشتاور می‌تواند به‌تنهایی یا در کنار موتور احتراقی در حرکت خودرو نقش داشته باشد.
مرحله پنجم: بازگشت انرژی در حالت ژنراتوری
هنگامی که موتور الکتریکی در نقش ژنراتور کار می‌کند، انرژی الکتریکی به سمت مجموعه الکترونیک قدرت بازمی‌گردد. مدارهای تبدیل، انرژی را به شکل مناسب برای باتری آماده می‌کنند تا در محدوده مجاز سیستم ذخیره شود.
خلاصه مسیر انتقال انرژی:
باتری DC → مبدل افزاینده، در صورت وجود → اینورتر → موتور الکتریکی
در زمان بازیابی انرژی، مسیر توان می‌تواند در جهت معکوس عمل کند؛ البته جزئیات مدار به نوع خودرو و معماری سیستم بستگی دارد.
اجزای اصلی اینورتر خودرو هیبریدی
مجموعه اینورتر ممکن است از چند بخش الکترونیکی، مکانیکی و خنک‌کاری تشکیل شده باشد. همه این اجزا لزوماً در یک محفظه یا با یک آرایش در تمام خودروها وجود ندارند.
۱. ماژول‌های الکترونیکی قدرت
ماژول قدرت یکی از بخش‌های اصلی مدار تبدیل DC به AC است. این ماژول معمولاً از کلیدهای نیمه‌رسانا و اجزای مرتبط تشکیل می‌شود که جریان‌های الکتریکی را به‌صورت کنترل‌شده سوئیچ می‌کنند.
در طراحی‌های مختلف ممکن است از قطعاتی مانند IGBT یا MOSFET استفاده شود. نوع قطعه به نسل فناوری، ولتاژ کاری، جریان، نیازهای حرارتی و طراحی سازنده بستگی دارد.
۲. مدارهای کنترل و راه‌انداز کلیدها
کلیدهای قدرت برای عملکرد صحیح به سیگنال‌های کنترلی دقیق نیاز دارند. مدارهای راه‌انداز، فرمان مناسب را به کلیدها می‌رسانند و در بسیاری از طراحی‌ها، ایزولاسیون و حفاظت لازم را نیز فراهم می‌کنند.
اختلال در این بخش می‌تواند عملکرد مدار قدرت را مختل کند؛ اما تشخیص خرابی آن نیازمند اطلاعات فنی همان مجموعه است.
۳. خازن‌های مدار DC
خازن‌های مدار DC به تثبیت و مدیریت ولتاژ در بخش میانی مدار کمک می‌کنند و می‌توانند در کاهش نوسانات ولتاژ ناشی از سوئیچینگ نقش داشته باشند.
خرابی خازن یا افزایش مشخصات نامطلوب آن ممکن است باعث بروز مشکلات الکتریکی شود. بررسی این بخش باید طبق روش تعمیراتی سازنده انجام شود.
۴. مبدل افزاینده ولتاژ
در برخی مجموعه‌ها، مبدل افزاینده شامل مدار سوئیچینگ، سلف یا راکتور و اجزای کنترلی است. وظیفه آن افزایش ولتاژ DC در محدوده طراحی‌شده است.
این بخش با خود اینورتر تفاوت عملکردی دارد، حتی اگر هر دو در یک مجموعه نصب شده باشند.
۵. سیستم خنک‌کاری
اینورتر هنگام تبدیل توان الکتریکی مقداری گرما تولید می‌کند. اگر دما از محدوده مجاز خارج شود، عملکرد قطعات قدرت می‌تواند تحت تأثیر قرار گیرد.
بسته به طراحی خودرو، سیستم خنک‌کاری ممکن است شامل پمپ برقی، رادیاتور، مسیر گردش مایع و حسگرهای دما باشد. در بعضی مدل‌ها مدار خنک‌کاری اینورتر از مدار موتور احتراقی جداست.>
۶. حسگرها و مدارهای حفاظتی
حسگرهای دما، جریان و ولتاژ و مدارهای حفاظتی به پایش شرایط کاری کمک می‌کنند. در صورت شناسایی وضعیت غیرمجاز، سیستم ممکن است توان را محدود کند یا خطا ثبت کند.
نوع حسگرها و منطق حفاظت در خودروهای مختلف یکسان نیست.
تفاوت اینورتر و مبدل DC-DC در خودرو هیبریدی چیست؟
این دو قطعه گاهی به دلیل قرارگرفتن در یک مجموعه با یکدیگر اشتباه گرفته می‌شوند؛ اما وظایف آن‌ها متفاوت است.
| ویژگی | اینورتر | مبدل DC-DC |
| وظیفه اصلی | تبدیل DC به AC و در سامانه‌های دوطرفه، تبدیل AC به DC | تبدیل یک سطح DC به سطح دیگری از DC |
| کاربرد رایج | تأمین برق موتورهای الکتریکی | تأمین برق شبکه کم‌ولتاژ از شبکه ولتاژ بالا |
| نقش در حرکت خودرو | کنترل توان الکتریکی موتور از طریق مدارهای قدرت | معمولاً تأمین برق تجهیزات کم‌ولتاژ و شارژ باتری ۱۲ ولت |
| ارتباط با موتور کششی | مستقیم یا از طریق مجموعه الکترونیک قدرت | معمولاً غیرمستقیم |
| محل نصب | ممکن است در مجموعه الکترونیک قدرت باشد | ممکن است مستقل یا داخل همان مجموعه باشد |
در بعضی خودروها، اینورتر و مبدل DC-DC در یک محفظه مشترک قرار دارند. بااین‌حال، وجود محفظه مشترک به معنای یکسان‌بودن وظایف آن‌ها نیست.
علائم خرابی اینورتر خودرو هیبریدی چیست؟
خرابی اینورتر ممکن است با نشانه‌های مختلفی همراه باشد؛ اما هیچ علامتی به‌تنهایی برای تشخیص قطعی کافی نیست.
۱. روشن‌شدن چراغ هشدار سیستم هیبریدی
اگر واحد کنترل، اختلالی در مدار اینورتر یا عملکرد بخش‌های مرتبط شناسایی کند، ممکن است چراغ هشدار یا پیام خطای سیستم هیبریدی نمایش داده شود.
این هشدار می‌تواند به مشکلات مختلفی مربوط باشد؛ ازاین‌رو، باید کدهای خطا و داده‌های زنده بررسی شوند.
۲. افت توان یا محدودشدن شتاب
اگر سیستم نتواند توان الکتریکی موردنیاز را به‌صورت عادی تأمین کند، ممکن است خودرو شتاب کمتری داشته باشد یا توان آن محدود شود.
بااین‌حال، افت توان می‌تواند از باتری ولتاژ بالا، موتور الکتریکی، سیم‌کشی، سیستم خنک‌کاری یا بخش‌های دیگر نیز ناشی شود.
۳. ورود خودرو به حالت ایمن
در برخی شرایط، سیستم کنترل برای جلوگیری از آسیب بیشتر، توان خروجی را محدود می‌کند یا عملکرد هیبریدی را به حالت محافظتی می‌برد.
این رفتار الزاماً به معنای سوختن اینورتر نیست؛ ممکن است سیستم به دلیل افزایش دما، اختلال در مدار یا خطای یک قطعه مرتبط وارد حالت محافظتی شده باشد.
۴. ثبت کد خطا در ECU
یکی از نشانه‌های قابل بررسی، ثبت کد خطا در واحد کنترل سیستم هیبریدی است.
کد خطا می‌تواند به مدار اینورتر، دمای مجموعه، عملکرد خنک‌کاری یا بخش دیگری از سیستم اشاره کند. برای تفسیر دقیق باید از اطلاعات تعمیراتی مربوط به همان مدل خودرو استفاده کرد.
۵. افزایش دمای اینورتر
اگر مسیر گردش مایع خنک‌کننده مسدود باشد، پمپ عملکرد مناسبی نداشته باشد یا رادیاتور خنک‌کاری دچار مشکل شده باشد، دمای اینورتر ممکن است از محدوده مجاز فراتر برود.
در برخی خودروها، اختلال در سیستم خنک‌کاری اینورتر با کد خطای اختصاصی ثبت می‌شود. برای نمونه، در بعضی مدل‌های تویوتا، کد P0A93 به عملکرد سیستم خنک‌کاری اینورتر مربوط است؛ تفسیر و روش تست آن باید با توجه به مدل و راهنمای تعمیراتی خودرو انجام شود.
۶. قطع‌شدن یا ناپایداری عملکرد سیستم هیبریدی
در صورت بروز اختلال جدی، ممکن است خودرو در روشن‌شدن، حرکت برقی یا هماهنگی موتور احتراقی و الکتریکی با مشکل مواجه شود.
این علائم می‌توانند دلایل متعددی داشته باشند. بنابراین پیش از تصمیم به تعمیر یا تعویض اینورتر، باید مسیر عیب‌یابی به‌صورت مرحله‌به‌مرحله طی شود.

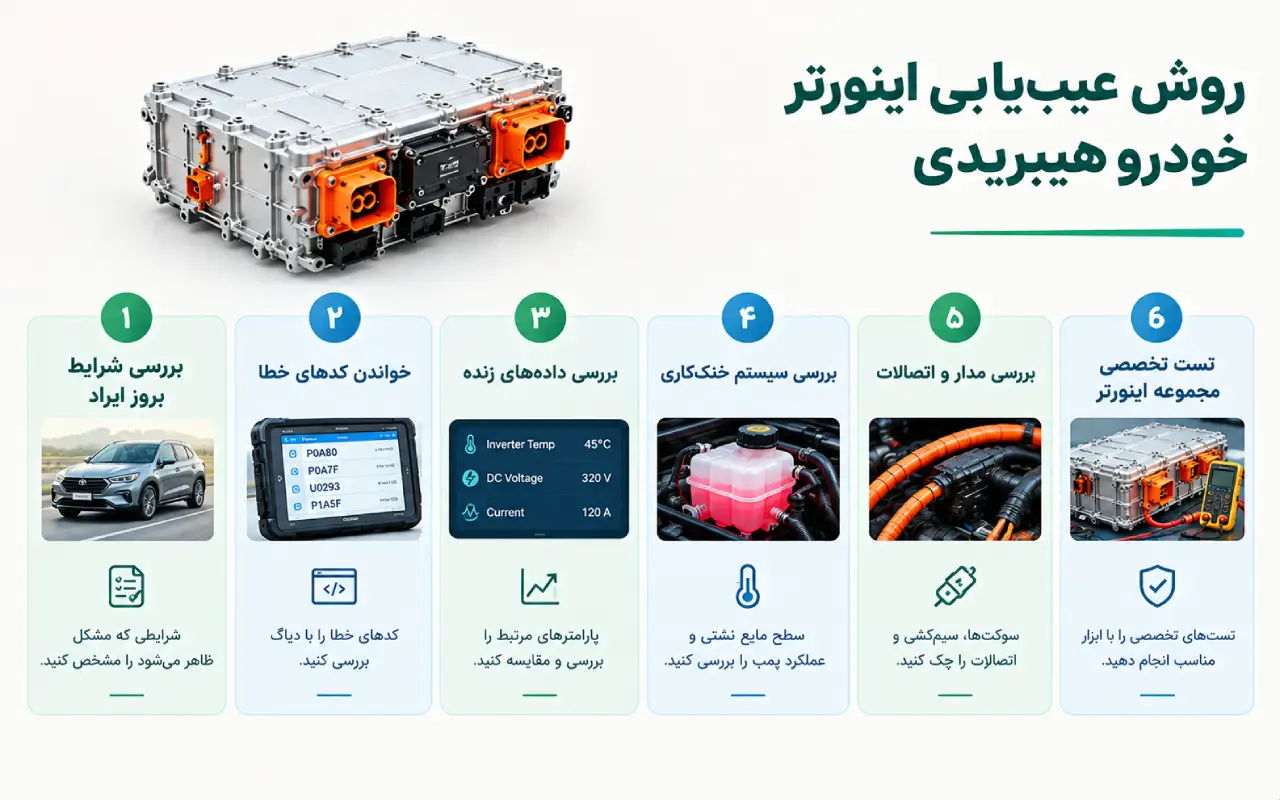

روش عیب‌یابی اینورتر خودرو هیبریدی
عیب‌یابی اینورتر به دانش برق خودرو، شناخت معماری سیستم هیبریدی، دسترسی به اطلاعات تعمیراتی و رعایت الزامات ایمنی نیاز دارد.
مرحله اول: بررسی شرایط بروز ایراد
ابتدا باید مشخص شود مشکل در چه شرایطی ظاهر می‌شود:
- هنگام روشن‌کردن خودرو
- هنگام شتاب‌گیری
- پس از گرم‌شدن خودرو
- هنگام حرکت در سرعت پایین
- هنگام بازیابی انرژی ترمز
- پس از ثبت هشدار یا محدودشدن توان
ثبت این شرایط به محدودکردن مسیر عیب‌یابی کمک می‌کند.
مرحله دوم: خواندن کدهای خطا
با دستگاه دیاگ سازگار با خودرو، کدهای خطای واحد کنترل هیبریدی و سایر واحدهای مرتبط خوانده می‌شوند.
بهتر است پیش از پاک‌کردن کدها، اطلاعاتی مانند وضعیت ثبت خطا و داده‌های لحظه وقوع خطا، در صورت دسترس‌بودن، ذخیره شوند.
نکته: وجود کد خطا به‌تنهایی اثبات نمی‌کند که خود اینورتر خراب است. کد ممکن است به مدار خنک‌کاری، سیم‌کشی، تغذیه یا یک قطعه مرتبط اشاره داشته باشد.
مرحله سوم: بررسی داده‌های زنده
داده‌های زنده می‌توانند اطلاعاتی مانند دمای اینورتر، ولتاژهای گزارش‌شده، وضعیت پمپ خنک‌کاری و سایر پارامترهای قابل دسترس را نشان دهند.
پارامترهای قابل مشاهده به مدل خودرو و دستگاه دیاگ بستگی دارند. مقادیر باید با شرایط کاری و مشخصات فنی همان خودرو مقایسه شوند.
اگر دما غیرعادی باشد، بررسی سیستم خنک‌کاری اهمیت پیدا می‌کند. اگر خطا به ولتاژ یا جریان مربوط باشد، باید مدار و قطعات مرتبط طبق دستورالعمل سازنده بررسی شوند.
مرحله چهارم: بررسی سیستم خنک‌کاری
از آنجا که اینورتر هنگام کار گرما تولید می‌کند، عملکرد سیستم خنک‌کاری بخش مهمی از فرایند عیب‌یابی است.
مواردی که ممکن است بررسی شوند عبارت‌اند از:
- سطح و وضعیت مایع خنک‌کننده
- نشتی در مسیرها و اتصالات
- عملکرد پمپ برقی
- مسیر گردش مایع
- وضعیت رادیاتور مربوط به اینورتر، در صورت وجود
- داده‌های دمایی و کدهای مرتبط با خنک‌کاری
روش بررسی و مقدارهای مورد انتظار باید بر اساس راهنمای تعمیراتی همان خودرو تعیین شوند.
مرحله پنجم: بررسی مدار و اتصالات
در صورت نیاز، مدارهای تغذیه، سوکت‌ها، اتصالات و سیم‌کشی مطابق نقشه برق بررسی می‌شوند.
مقاومت اضافی در اتصالات، قطعی سیم یا اتصال کوتاه می‌تواند باعث عملکرد غیرعادی سیستم شود. استفاده از نقشه مدار و روش اندازه‌گیری توصیه‌شده سازنده برای جلوگیری از تشخیص اشتباه ضروری است.
مرحله ششم: تست تخصصی مجموعه اینورتر
اگر بررسی‌های اولیه ایراد را مشخص نکنند، ممکن است انجام تست‌های تخصصی روی مدارهای قدرت یا مجموعه اینورتر لازم باشد.
این تست‌ها باید با ابزار مناسب، دستورالعمل تعمیراتی معتبر و رعایت کامل ایمنی انجام شوند. بازکردن مجموعه یا اندازه‌گیری مستقیم در مدارهای ولتاژ بالا برای افراد فاقد آموزش و تجهیزات مناسب توصیه نمی‌شود.
مرحله هفتم: تأیید نتیجه تعمیر
پس از رفع ایراد، باید کدهای خطا، داده‌های زنده و عملکرد سیستم در شرایط مناسب دوباره بررسی شوند.
هدف این مرحله اطمینان از رفع علت اصلی مشکل است، نه صرفاً خاموش‌شدن چراغ هشدار.
آیا می‌توان اینورتر خودرو هیبریدی را تعمیر کرد؟
امکان تعمیر به نوع خرابی، طراحی مجموعه، دستورالعمل سازنده و در دسترس‌بودن قطعات و تجهیزات بستگی دارد.
در بعضی موارد، مشکل به بخش‌های جانبی مانند پمپ خنک‌کاری، اتصالات یا مدارهای مرتبط مربوط است و ممکن است نیازی به تعویض کامل اینورتر نباشد.
در موارد دیگر، خرابی قطعات قدرت یا آسیب داخلی مجموعه می‌تواند به تعمیر تخصصی یا تعویض آن نیاز داشته باشد.
پیش از تصمیم‌گیری باید مشخص شود ایراد دقیقاً در کدام بخش قرار دارد. تعویض اینورتر بدون بررسی مدارها و علت اصلی خطا می‌تواند هزینه غیرضروری ایجاد کند و حتی باعث باقی‌ماندن مشکل شود.
نکات ایمنی هنگام عیب‌یابی اینورتر
اینورتر بخشی از سیستم الکتریکی ولتاژ بالای خودرو هیبریدی است. حتی پس از خاموش‌کردن خودرو نیز ممکن است در برخی بخش‌ها انرژی الکتریکی ذخیره‌شده وجود داشته باشد.
هنگام کار روی این سیستم باید نکات زیر رعایت شوند:
- فقط افراد آموزش‌دیده و مجاز باید روی مدارهای ولتاژ بالا کار کنند.
- روش ایمن‌سازی خودرو و قطع برق باید طبق دستورالعمل سازنده انجام شود.
- پیش از لمس یا تست مدار، باید شرایط بی‌برقی با روش و ابزار تأییدشده بررسی شود.
- تجهیزات حفاظت فردی و ابزار عایق مناسب باید مطابق الزامات تعمیراتی استفاده شوند.
- نباید صرفاً بر اساس رنگ کابل‌ها یا خاموش‌بودن خودرو، ایمن‌بودن مدار را فرض کرد.
- از اتصال کوتاه‌کردن پایه‌ها یا انجام تست‌های تجربی روی مدار قدرت خودداری کنید.
هشدار: اگر آموزش و تجهیزات تخصصی ولتاژ بالا را ندارید، تست داخلی اینورتر را انجام ندهید. عیب‌یابی این بخش باید به تعمیرکار آموزش‌دیده خودروهای هیبریدی سپرده شود.
اشتباهات رایج در عیب‌یابی اینورتر
1. تعویض اینورتر فقط بر اساس کد خطا
کد خطا نقطه شروع تشخیص است، نه همیشه حکم قطعی خرابی قطعه. مدار خنک‌کاری، تغذیه، سیم‌کشی و اتصالات نیز باید در نظر گرفته شوند.
2. نادیده‌گرفتن سیستم خنک‌کاری
افزایش دما می‌تواند باعث محدودشدن عملکرد مجموعه شود. اگر علت اصلی در گردش مایع یا پمپ باشد، تعویض اینورتر بدون رفع آن مشکل ممکن است ایراد را برطرف نکند.
3. استفاده از مقادیر عمومی برای همه خودروها
ولتاژ کاری، ساختار اینورتر، پارامترهای دیاگ و روش تست بین مدل‌ها متفاوت است. معیار اصلی باید مشخصات فنی همان خودرو باشد.
4. پاک‌کردن کدها بدون ثبت اطلاعات
پاک‌کردن زودهنگام خطاها می‌تواند اطلاعات مفید برای تشخیص را از بین ببرد. بهتر است ابتدا کدها و داده‌های قابل دسترس ثبت شوند.
5. انجام تست ولتاژ بالا بدون آموزش
این کار می‌تواند خطر برق‌گرفتگی و آسیب به تجهیزات را به همراه داشته باشد. تست مدار قدرت باید طبق روش رسمی و با تجهیزات مناسب انجام شود.
جمع‌بندی
اینورتر خودرو هیبریدی یکی از اجزای اصلی الکترونیک قدرت است که در بسیاری از خودروها برق DC باتری را به AC موردنیاز موتور الکتریکی تبدیل می‌کند و در مسیر بازیابی انرژی نیز نقش دارد.
اختلال در این مجموعه ممکن است با هشدار سیستم هیبریدی، افت توان، محدودشدن عملکرد خودرو، افزایش دما یا ثبت کد خطا همراه باشد؛ اما هیچ‌کدام از این علائم به‌تنهایی خرابی خود اینورتر را ثابت نمی‌کنند.
برای عیب‌یابی اصولی باید شرایط بروز ایراد، کدهای خطا، داده‌های زنده، سیستم خنک‌کاری، اتصالات و مدارهای مرتبط بررسی شوند. تست داخلی مدارهای قدرت نیز باید توسط افراد آموزش‌دیده و با رعایت الزامات ایمنی انجام شود.
برای تعمیرکارانی که می‌خواهند در زمینه عیب‌یابی سیستم‌های الکتریکی خودرو مهارت بیشتری کسب کنند، یادگیری اصول نقشه‌خوانی، کار با دیاگ و شناخت مدارهای الکترونیک قدرت اهمیت زیادی دارد. برای آشنایی با مسیر آموزشی این حوزه می‌توانید به صفحه آموزش برق خودرو مراجعه کنید و مطالب فنی جدید را در اینستاگرام کارنو مهارت دنبال کنید.
Price range: 50.000.000 تومان through 100.000.000 تومان
با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.
سوالات متداول
1. اینورتر خودرو هیبریدی چیست؟
اینورتر واحدی از سیستم الکترونیک قدرت است که در بسیاری از خودروهای هیبریدی، برق DC باتری را به برق AC موردنیاز موتور الکتریکی تبدیل می‌کند.
2. وظیفه اینورتر در خودرو هیبریدی چیست؟
وظیفه اصلی آن تبدیل و کنترل توان الکتریکی موردنیاز موتورهای برقی است. در سیستم‌های دوطرفه، تبدیل انرژی تولیدشده توسط موتور یا ژنراتور به برق مناسب باتری نیز انجام می‌شود.
3. علائم خرابی اینورتر خودرو هیبریدی چیست؟
افت توان، هشدار سیستم هیبریدی، محدودشدن عملکرد خودرو، افزایش دما و ثبت کد خطا از نشانه‌های احتمالی هستند؛ اما برای تشخیص قطعی باید سیستم به‌طور کامل بررسی شود.
4. آیا خرابی پمپ خنک‌کاری می‌تواند باعث خطای اینورتر شود؟
بله. در خودروهایی که اینورتر مدار خنک‌کاری اختصاصی دارد، اختلال در پمپ، رادیاتور یا گردش مایع می‌تواند باعث افزایش دما و ثبت خطای مرتبط شود.
5. تفاوت اینورتر و مبدل DC-DC چیست؟
اینورتر معمولاً برق DC را به AC تبدیل می‌کند و در برخی سیستم‌ها مسیر معکوس را نیز انجام می‌دهد. مبدل DC-DC ولتاژ DC را به سطح دیگری از DC تبدیل می‌کند.
6. آیا با دستگاه دیاگ می‌توان خرابی اینورتر را تشخیص داد؟
دیاگ می‌تواند کدهای خطا و بعضی پارامترهای زنده را نشان دهد. بااین‌حال، برای تشخیص قطعی ممکن است تست مدار، بررسی خنک‌کاری و اندازه‌گیری‌های تخصصی نیز لازم باشد.
7. آیا اینورتر خودرو هیبریدی قابل تعمیر است؟
بسته به نوع خرابی، طراحی مجموعه و دستورالعمل سازنده، تعمیر یا تعویض ممکن است. تصمیم نهایی باید پس از تشخیص دقیق علت ایراد گرفته شود.
8. آیا تست اینورتر برای افراد غیرمتخصص خطرناک است؟
بله. اینورتر با مدارهای ولتاژ بالا مرتبط است و ممکن است انرژی الکتریکی ذخیره‌شده در سیستم وجود داشته باشد. تست داخلی آن باید توسط افراد آموزش‌دیده و با تجهیزات مناسب انجام شود.
9. آیا هر کد خطای اینورتر به معنی سوختن آن است؟
خیر. برخی خطاها ممکن است به سیستم خنک‌کاری، سیم‌کشی، اتصالات، تغذیه یا قطعات مرتبط مربوط باشند. کد خطا باید بر اساس اطلاعات تعمیراتی همان خودرو تفسیر شود.
10. آیا همه اینورترهای خودروهای هیبریدی یکسان هستند؟
خیر. ساختار مدار، سطح ولتاژ، نوع قطعات قدرت، روش خنک‌کاری و یکپارچگی با مبدل‌های دیگر به سازنده و مدل خودرو بستگی دارد.
