سنسور جریان باتری هیبریدی چیست و چگونه تست می‌شود؟ علائم خرابی و روش عیب‌یابی

چسنسور جریان باتری هیبریدی یکی از قطعات مهم در سیستم مدیریت باتری است که جریان الکتریکی ورودی و خروجی باتری را اندازه‌گیری می‌کند. اطلاعات این سنسور به واحدهای کنترلی کمک می‌کند تا وضعیت شارژ و دشارژ باتری را ارزیابی کنند و عملکرد سیستم هیبریدی را متناسب با شرایط کاری مدیریت کنند.

خرابی سنسور جریان باتری هیبریدی یا اختلال در مدار آن ممکن است با ثبت کد خطا، نمایش اطلاعات غیرمنطقی در داده‌های زنده، اختلال در تخمین میزان شارژ باتری یا بروز مشکلاتی در عملکرد سیستم هیبریدی همراه باشد. بااین‌حال، این علائم همیشه به معنی خرابی خود سنسور نیستند و سیم‌کشی، اتصالات و واحد کنترل نیز باید بررسی شوند.

در این مقاله از کارنو مهارت بررسی می‌کنیم سنسور جریان باتری هیبریدی چیست، چگونه کار می‌کند، کجا قرار دارد و چگونه می‌توان آن را با دستگاه دیاگ و تجهیزات اندازه‌گیری مناسب عیب‌یابی کرد.

سنسور جریان باتری هیبریدی چیست؟

سنسور جریان باتری هیبریدی قطعه‌ای است که مقدار جریان الکتریکی عبوری از یک مسیر مشخص را اندازه‌گیری می‌کند و نتیجه را به شکل سیگنال الکتریکی یا داده دیجیتال در اختیار سیستم کنترلی قرار می‌دهد.

در خودروهای هیبریدی، باتری ولتاژ بالا در شرایط مختلف شارژ و دشارژ می‌شود. برای مثال، هنگام شتاب‌گیری ممکن است انرژی باتری برای کمک به موتور الکتریکی مصرف شود؛ درحالی‌که هنگام بازیابی انرژی ترمز، بخشی از انرژی به باتری بازمی‌گردد.

سیستم مدیریت باتری برای ارزیابی این تغییرات به اطلاعاتی مانند جریان، ولتاژ و دما نیاز دارد. سنسور جریان یکی از منابع این اطلاعات است.

البته همه خودروهای هیبریدی از یک نوع سنسور یا یک معماری اندازه‌گیری استفاده نمی‌کنند. محل نصب، فناوری سنجش جریان و نحوه ارسال اطلاعات به واحد کنترل ممکن است بین خودروها متفاوت باشد.

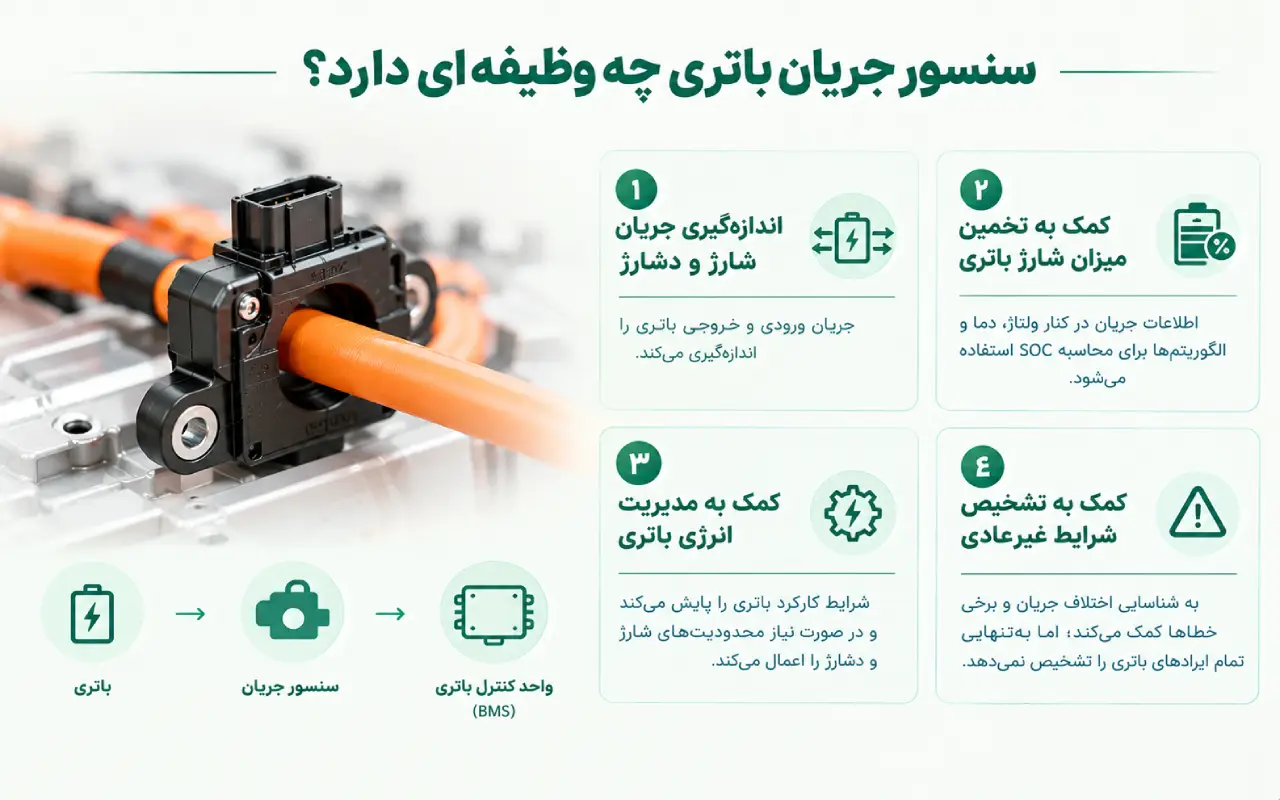

سنسور جریان باتری چه وظیفه‌ای دارد؟

سنسور جریان باتری فقط مقدار جریان الکتریکی را اندازه‌گیری نمی‌کند؛ اطلاعات آن به سیستم مدیریت باتری کمک می‌کند تا شرایط شارژ و دشارژ را ارزیابی کند. برای درک بهتر اهمیت این قطعه، باید با وظایف اصلی آن در خودروهای هیبریدی آشنا شویم.

۱. اندازه‌گیری جریان شارژ و دشارژ

یکی از وظایف اصلی سنسور جریان، اندازه‌گیری جریان عبوری از مسیر مربوط به باتری است.

در حالت دشارژ، باتری انرژی الکتریکی را در اختیار سیستم هیبریدی قرار می‌دهد. در حالت شارژ، جریان به باتری وارد می‌شود؛ برای مثال، زمانی که انرژی بازیابی‌شده هنگام کاهش سرعت به باتری منتقل می‌شود.

اطلاعات جریان به واحد کنترل کمک می‌کند میزان تبادل انرژی باتری را در شرایط مختلف ارزیابی کند.

۲. کمک به تخمین میزان شارژ باتری

سیستم مدیریت باتری برای تخمین وضعیت شارژ یا SOC (State of Charge) می‌تواند از اطلاعات جریان، ولتاژ، دما و مدل‌های محاسباتی استفاده کند.

یکی از روش‌های رایج، شمارش کولنی است. در این روش، جریان اندازه‌گیری‌شده در طول زمان محاسبه می‌شود تا تغییرات تقریبی مقدار بار الکتریکی ذخیره‌شده در باتری مشخص شود.

اگر اطلاعات جریان اشتباه باشد، تخمین میزان شارژ نیز ممکن است دچار خطا شود. البته مقدار دقیق SOC معمولاً از ترکیب چند داده و الگوریتم کنترلی به دست می‌آید و صرفاً به یک سنسور وابسته نیست.

۳. کمک به مدیریت انرژی باتری

اطلاعات جریان به سیستم مدیریت باتری کمک می‌کند شرایط کارکرد باتری را ارزیابی کند. این اطلاعات در کنار ولتاژ، دما و سایر پارامترها می‌توانند برای مدیریت محدودیت‌های شارژ و دشارژ استفاده شوند.

اگر جریان از محدوده مجاز تعیین‌شده توسط سازنده فراتر برود، سیستم ممکن است برای محافظت از باتری، توان قابل‌استفاده را محدود کند یا هشدار و کد خطا ثبت کند.

۴. کمک به تشخیص شرایط غیرعادی

اطلاعات جریان می‌تواند در شناسایی برخی شرایط غیرعادی، مانند اختلاف بین جریان مورد انتظار و جریان اندازه‌گیری‌شده، نقش داشته باشد.

بااین‌حال، سنسور جریان به‌تنهایی تمام ایرادهای باتری را تشخیص نمی‌دهد. برای ارزیابی سلامت باتری باید داده‌های مربوط به ولتاژ، دما، اختلاف ولتاژ سلول‌ها و خطاهای ثبت‌شده نیز بررسی شوند.

سنسور جریان باتری هیبریدی چگونه کار می‌کند؟

سنسورهای جریان با فناوری‌های مختلفی ساخته می‌شوند. دو روش شناخته‌شده برای اندازه‌گیری جریان، استفاده از مقاومت شنت و استفاده از حسگرهای مبتنی بر میدان مغناطیسی هستند.

سنسور جریان مبتنی بر مقاومت شنت

در این روش، یک مقاومت با مقدار بسیار کم در مسیر جریان قرار می‌گیرد. عبور جریان از این مقاومت باعث ایجاد اختلاف ولتاژ کوچکی می‌شود که می‌توان آن را اندازه‌گیری کرد.

بر اساس مقدار مقاومت و ولتاژ اندازه‌گیری‌شده، جریان محاسبه می‌شود.

این روش به اندازه‌گیری دقیق ولتاژهای کوچک نیاز دارد و طراحی مدار باید اثرات دما، افت ولتاژ و توان تلف‌شده در مقاومت را در نظر بگیرد.

سنسور جریان مبتنی بر میدان مغناطیسی

برخی سنسورها میدان مغناطیسی ایجادشده توسط جریان عبوری از یک هادی را اندازه‌گیری می‌کنند. حسگرهای اثر هال نمونه‌ای از این فناوری هستند.

این سنسورها می‌توانند بدون قرارگرفتن یک مقاومت اندازه‌گیری در مسیر اصلی جریان، اطلاعات مربوط به جریان را فراهم کنند. البته ساختار دقیق و قابلیت‌های هر سنسور به طراحی آن بستگی دارد.

در خودروهای هیبریدی نمی‌توان بدون بررسی اطلاعات فنی فرض کرد که تمام سنسورهای جریان از یک فناوری استفاده می‌کنند.

سنسور جریان باتری هیبریدی کجا قرار دارد؟

محل نصب سنسور جریان به معماری باتری و طراحی سیستم مدیریت انرژی بستگی دارد. بسته به خودرو، ممکن است سنسور در مسیر اصلی جریان باتری، نزدیک مجموعه باتری یا در بخشی از مدار الکتریکی مرتبط با آن قرار گرفته باشد.

در بعضی طراحی‌ها، سنسور به کابل یا شینه جریان متصل است؛ در برخی دیگر، اندازه‌گیری جریان در مجموعه باتری یا بخش دیگری از سیستم انجام می‌شود.

برای پیدا‌کردن محل دقیق سنسور باید از نقشه مدار و راهنمای تعمیراتی همان خودرو استفاده کرد. شکل ظاهری یک سنسور در خودروی دیگر، به‌تنهایی مبنای مناسبی برای تشخیص محل یا نوع سنسور نیست.

علائم خرابی سنسور جریان باتری هیبریدی چیست؟

خرابی سنسور یا اختلال در مدار آن می‌تواند نشانه‌های مختلفی داشته باشد. مهم است بدانیم که هیچ‌کدام از این نشانه‌ها به‌تنهایی خرابی قطعه را ثابت نمی‌کنند.

۱. ثبت کد خطای سیستم هیبریدی

اگر واحد کنترل سیگنال سنسور را خارج از محدوده مورد انتظار تشخیص دهد، ممکن است کد خطا ثبت شود.

بااین‌حال، کد خطا می‌تواند به دلیل قطعی سیم، اتصال نامناسب، اختلال تغذیه یا ایراد در مدار اندازه‌گیری نیز ایجاد شود.

۲. نمایش جریان غیرمنطقی در داده‌های زنده

اگر جریان نمایش‌داده‌شده توسط دستگاه دیاگ با وضعیت کاری خودرو سازگار نباشد، باید سنسور و مدار آن بررسی شوند.

برای مثال، مقدار ثابت و غیرمنطقی، تغییر ناگهانی داده یا اختلاف قابل‌توجه با اندازه‌گیری مستقل می‌تواند نشانه‌ای برای ادامه عیب‌یابی باشد.

تفسیر این داده‌ها به جهت جریان، شرایط کاری و مشخصات همان خودرو بستگی دارد.

۳. تخمین نامناسب وضعیت شارژ باتری

اگر اطلاعات جریان نادرست باشد، ممکن است سیستم مدیریت باتری در تخمین میزان شارژ با مشکل مواجه شود.

البته نوسان یا نمایش نامناسب SOC می‌تواند به عوامل دیگری مانند شرایط دمایی، وضعیت واقعی باتری، اختلاف ولتاژ سلول‌ها یا الگوریتم محاسباتی سیستم نیز مربوط باشد.

۴. محدودشدن توان سیستم هیبریدی

در بعضی خودروها، اگر سیستم کنترلی اطلاعات قابل‌اعتماد درباره جریان باتری دریافت نکند، ممکن است برای حفظ ایمنی و جلوگیری از آسیب، توان سیستم را محدود کند.

این وضعیت لزوماً به معنی خرابی سنسور نیست و باید همراه با کدهای خطا و سایر پارامترها بررسی شود.

۵. اختلال در اطلاعات شارژ و دشارژ

اگر اطلاعات جریان به‌درستی ثبت نشود، ممکن است داده‌های مربوط به تبادل انرژی باتری نیز با شرایط واقعی مطابقت نداشته باشند.

برای تشخیص علت، بررسی هم‌زمان جریان، ولتاژ، دما و وضعیت کاری خودرو اهمیت دارد.

این نشانه‌ها همیشه به معنی خرابی سنسور نیستند و ممکن است با مشکلات دیگری در مجموعه باتری ارتباط داشته باشند. برای تشخیص بهتر، بررسی علائم خرابی باتری هیبریدی نیز می‌تواند به تفکیک ایراد سنسور از مشکلات احتمالی باتری کمک کند.

روش تست سنسور جریان باتری هیبریدی با دیاگ

یکی از روش‌های کاربردی برای بررسی سنسور جریان، استفاده از دستگاه دیاگ سازگار با سیستم هیبریدی خودرو است.

مرحله اول: خواندن کدهای خطا

ابتدا کدهای خطای واحدهای کنترلی مرتبط با باتری و سیستم هیبریدی را بخوانید. کدها و اطلاعات ثبت‌شده را پیش از پاک‌کردن ذخیره کنید.

کد خطا سرنخ عیب‌یابی است، نه حکم قطعی خرابی سنسور.

مرحله دوم: مشاهده داده‌های زنده

پارامتر مربوط به جریان باتری را در داده‌های زنده بررسی کنید. نام پارامتر ممکن است با توجه به دستگاه دیاگ و نوع خودرو متفاوت باشد.

در این مرحله باید مشخص شود که داده نمایش‌داده‌شده با شرایط کاری خودرو سازگار است یا خیر.

مرحله سوم: بررسی جهت جریان

در بعضی سیستم‌ها، جریان شارژ و دشارژ با علامت‌های مثبت و منفی نمایش داده می‌شوند. در برخی دیگر، قرارداد علامت‌گذاری متفاوت است.

بنابراین پیش از تفسیر عدد جریان باید مشخص شود که در سیستم مورد بررسی، علامت مثبت و منفی به چه معناست.

مرحله چهارم: مقایسه با سایر پارامترها

اطلاعات جریان را در کنار ولتاژ باتری، وضعیت شارژ، دما و شرایط کاری سیستم بررسی کنید.

اگر داده جریان غیرمنطقی است، باید مشخص شود که مشکل از سنسور، مدار اندازه‌گیری، سیم‌کشی یا بخش دیگری از سیستم ناشی شده است.

تست سنسور جریان باتری با مولتی‌متر

روش تست با مولتی‌متر به نوع سنسور و مدار آن بستگی دارد. برای مثال، در سنسور شنت ممکن است اندازه‌گیری اختلاف ولتاژ روی مقاومت اندازه‌گیری بخشی از فرایند تشخیص باشد؛ اما در سنسورهای مغناطیسی، ساختار خروجی و روش آزمون می‌تواند متفاوت باشد.

به همین دلیل، نمی‌توان یک مقدار ولتاژ یا مقاومت عمومی را برای تمام سنسورهای جریان خودروهای هیبریدی استاندارد در نظر گرفت.

در عیب‌یابی تخصصی باید موارد زیر مشخص شوند:

• نوع سنسور و فناوری اندازه‌گیری آن
• پایه‌ها و نقشه مدار
• تغذیه و مرجع الکتریکی، در صورت وجود
• مشخصات خروجی سنسور
• مقادیر مورد انتظار طبق اطلاعات سازنده
• شرایطی که آزمون باید در آن انجام شود

در برخی طراحی‌ها، بررسی سیگنال با ابزار اندازه‌گیری مناسب و مقایسه آن با مشخصات کارخانه‌ای امکان‌پذیر است. اما اگر آزمون نیازمند دسترسی به مدار ولتاژ بالا باشد، باید مطابق دستورالعمل ایمنی سازنده و توسط فرد آموزش‌دیده انجام شود.

تفاوت خرابی سنسور جریان با خرابی باتری هیبریدی

خرابی سنسور جریان و خرابی خود باتری دو مسئله متفاوت هستند.

اگر سنسور جریان اطلاعات نادرست ارسال کند، سیستم ممکن است وضعیت شارژ یا دشارژ را اشتباه ارزیابی کند؛ درحالی‌که ممکن است سلول‌های باتری همچنان شرایط قابل‌قبولی داشته باشند.

از طرف دیگر، اگر خود باتری دچار افت ظرفیت، اختلاف ولتاژ سلول‌ها یا افزایش مقاومت داخلی شده باشد، ممکن است داده‌های سیستم با شرایط غیرعادی همراه شوند، حتی اگر سنسور جریان سالم باشد.

برای تشخیص دقیق، باید داده‌های جریان با ولتاژ، دما، اختلاف ولتاژ سلول‌ها و کدهای خطا مقایسه شوند. بررسی علائم خرابی باتری هیبریدی می‌تواند به تفکیک نشانه‌های مرتبط با خود باتری از ایرادهای احتمالی مدار کمک کند.

تفاوت سنسور جریان باتری با سنسور جریان باتری ۱۲ ولت

در خودروهای هیبریدی، باتری ولتاژ بالا و باتری ۱۲ ولت وظایف متفاوتی دارند. بنابراین نباید سنسور جریان مربوط به یکی از این مدارها را بدون بررسی نقشه خودرو با سنسور مدار دیگر اشتباه گرفت.

سنسور جریان باتری ولتاژ بالا در ارتباط با تبادل انرژی باتری هیبریدی قرار دارد؛ درحالی‌که سنجش جریان در مدار ۱۲ ولت می‌تواند برای پایش مصرف یا شارژ باتری کم‌ولتاژ استفاده شود.

محل نصب، محدوده اندازه‌گیری و مشخصات الکتریکی این سنسورها ممکن است کاملاً متفاوت باشد. برای تشخیص نوع سنسور باید نقشه مدار همان خودرو بررسی شود.

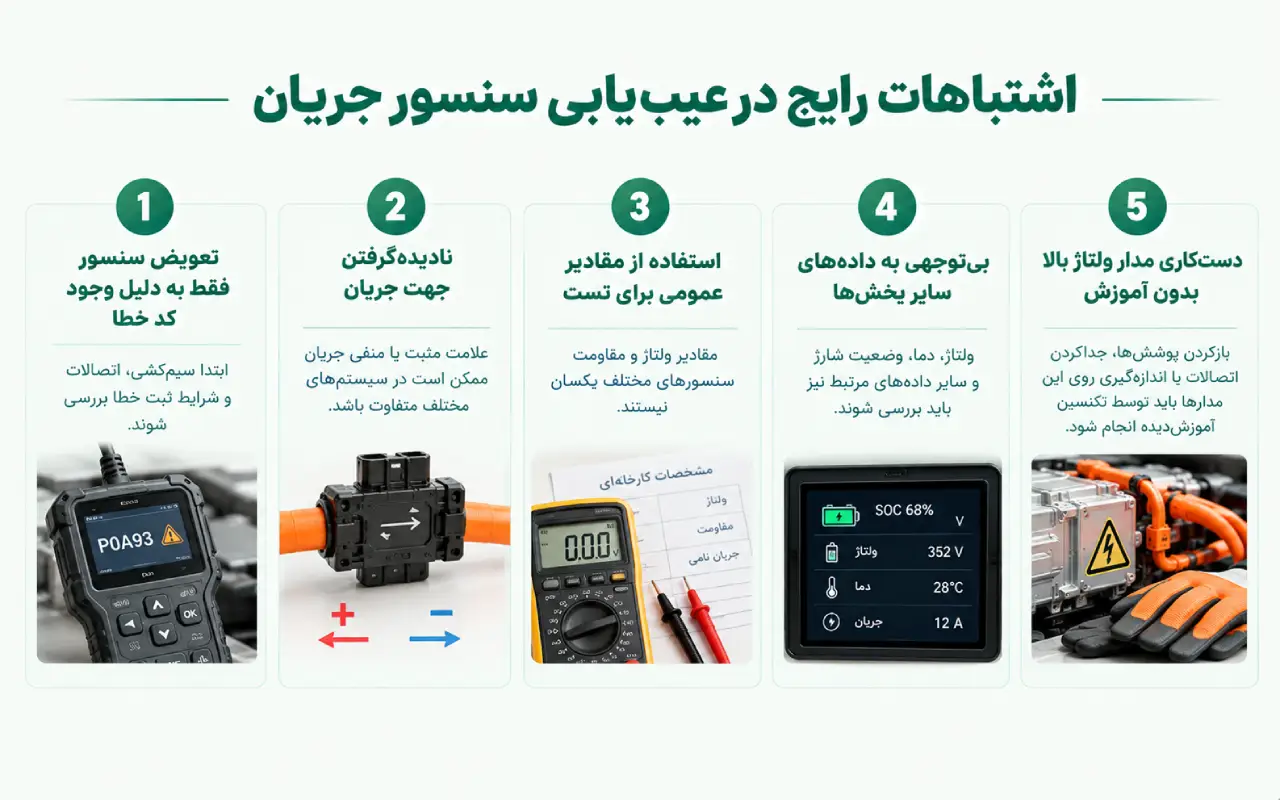

اشتباهات رایج در عیب‌یابی سنسور جریان

برای عیب‌یابی دقیق سنسور جریان باتری هیبریدی، فقط شناخت روش‌های تست کافی نیست؛ بعضی اشتباهات رایج نیز می‌توانند باعث تشخیص نادرست و تعویض قطعات سالم شوند. در ادامه، مهم‌ترین این اشتباهات را بررسی می‌کنیم.

1. تعویض سنسور فقط به دلیل وجود کد خطا

وجود کد خطا به معنی خرابی قطعی سنسور نیست. ابتدا باید سیم‌کشی، اتصالات و شرایط ثبت خطا بررسی شوند.

2. نادیده‌گرفتن جهت جریان

علامت مثبت یا منفی جریان ممکن است در سیستم‌های مختلف معانی متفاوتی داشته باشد. بدون شناخت قرارداد اندازه‌گیری، تفسیر داده‌ها می‌تواند اشتباه باشد.

3. استفاده از مقادیر عمومی برای تست

مقادیر ولتاژ و مقاومت سنسورهای مختلف یکسان نیستند. مشخصات کارخانه‌ای خودرو باید مبنای آزمون باشد.

4. بی‌توجهی به داده‌های سایر بخش‌ها

بررسی جریان به‌تنهایی ممکن است برای تشخیص کافی نباشد. ولتاژ، دما، وضعیت شارژ و سایر داده‌های مرتبط نیز باید بررسی شوند.

5. دست‌کاری مدار ولتاژ بالا بدون آموزش

مدار ولتاژ بالای خودرو هیبریدی می‌تواند خطرناک باشد. بازکردن پوشش‌ها، جداکردن اتصالات یا اندازه‌گیری روی این مدارها باید مطابق دستورالعمل سازنده و توسط تکنسین آموزش‌دیده انجام شود.

نتیجه‌گیری

سنسور جریان باتری هیبریدی یکی از منابع اطلاعاتی مهم سیستم مدیریت باتری است که جریان شارژ و دشارژ را اندازه‌گیری می‌کند. این اطلاعات در کنار ولتاژ، دما و سایر داده‌ها برای ارزیابی وضعیت باتری و مدیریت انرژی سیستم هیبریدی استفاده می‌شوند.

خرابی سنسور یا مدار آن می‌تواند با ثبت کد خطا، نمایش جریان غیرمنطقی، اختلال در تخمین وضعیت شارژ یا محدودشدن توان سیستم همراه باشد؛ اما این نشانه‌ها به‌تنهایی خرابی سنسور را ثابت نمی‌کنند.

برای عیب‌یابی اصولی، ابتدا کدهای خطا و داده‌های زنده را بررسی کنید، سپس با توجه به نوع سنسور و نقشه مدار، آزمون‌های مناسب را انجام دهید. مقدارهای اندازه‌گیری‌شده باید با مشخصات همان خودرو مقایسه شوند و هرگونه کار روی مدار ولتاژ بالا نیز باید با رعایت کامل الزامات ایمنی انجام شود.

برای یادگیری اصول عیب‌یابی مدارهای الکتریکی، کار با تجهیزات اندازه‌گیری و شناخت سیستم‌های مختلف خودرو، می‌توانی از دوره های آموزش برق خودرو استفاده کنی.

برای دنبال‌کردن آموزش‌ها و نکات کاربردی برق خودرو و آشنایی بیشتر با سیستم‌های هیبریدی نیز به صفحه اینستاگرام کارنو مهارت سر بزن.

سوالات متداول

1. سنسور جریان باتری هیبریدی چیست؟

سنسور جریان باتری هیبریدی قطعه‌ای است که جریان الکتریکی عبوری از مسیر مشخصی را اندازه‌گیری می‌کند و اطلاعات آن را برای استفاده در سیستم مدیریت باتری در اختیار واحد کنترلی قرار می‌دهد.

2. سنسور جریان باتری هیبریدی چه وظیفه‌ای دارد؟

این سنسور جریان شارژ و دشارژ را اندازه‌گیری می‌کند و به سیستم مدیریت باتری کمک می‌کند وضعیت تبادل انرژی و میزان شارژ باتری را ارزیابی کند.

3. علائم خرابی سنسور جریان باتری هیبریدی چیست؟

ثبت کد خطا، نمایش جریان غیرمنطقی در داده‌های زنده، اختلال در تخمین میزان شارژ یا محدودشدن توان سیستم می‌توانند از نشانه‌های احتمالی باشند؛ اما تشخیص قطعی نیازمند بررسی مدار و سایر پارامترهاست.

4. چگونه سنسور جریان باتری هیبریدی را تست کنیم؟

می‌توان با دستگاه دیاگ، کدهای خطا و داده‌های زنده را بررسی کرد. تست الکتریکی نیز باید براساس نوع سنسور، نقشه مدار و مشخصات فنی همان خودرو انجام شود.

5. آیا با مولتی‌متر می‌توان سنسور جریان باتری هیبریدی را تست کرد؟

در برخی طراحی‌ها بله؛ اما روش آزمون به فناوری سنسور و مدار آن بستگی دارد. استفاده از مقادیر عمومی یا اندازه‌گیری روی مدار ولتاژ بالا بدون تجهیزات و آموزش مناسب توصیه نمی‌شود.

6. آیا خرابی سنسور جریان به معنی خرابی باتری هیبریدی است؟

خیر. ایراد ممکن است مربوط به خود سنسور، سیم‌کشی، اتصالات یا مدار اندازه‌گیری باشد. برای بررسی سلامت باتری باید داده‌های ولتاژ، دما و سایر پارامترهای مرتبط نیز ارزیابی شوند.

7. سنسور جریان باتری هیبریدی کجا قرار دارد؟

محل نصب به طراحی خودرو بستگی دارد و ممکن است در مسیر جریان باتری یا مجموعه مرتبط با آن قرار گرفته باشد. محل دقیق باید از نقشه مدار و راهنمای تعمیراتی خودرو مشخص شود.

8. تفاوت سنسور جریان باتری ولتاژ بالا و باتری ۱۲ ولت چیست؟

این دو سنسور ممکن است در مدارهای متفاوتی قرار داشته باشند و از نظر محل نصب، محدوده اندازه‌گیری و مشخصات الکتریکی یکسان نباشند. تشخیص نوع سنسور باید بر اساس نقشه مدار خودرو انجام شود.

9. آیا سنسور جریان در تخمین SOC نقش دارد؟

بله. در بسیاری از سیستم‌ها، اطلاعات جریان در کنار ولتاژ، دما و الگوریتم‌های محاسباتی برای تخمین وضعیت شارژ باتری استفاده می‌شود.

10. آیا همه خودروهای هیبریدی از سنسور جریان یکسانی استفاده می‌کنند؟

خیر. فناوری سنجش، محل نصب، ساختار خروجی و روش عیب‌یابی ممکن است بین خودروها متفاوت باشد.
