سیستم e-CVT در خودروهای هیبریدی چیست و چگونه کار می‌کند؟ تفاوت با CVT معمولی و روش عیب‌یابی
گیربکس e-CVT یکی از بخش‌های مهم در بسیاری از خودروهای هیبریدی است که وظیفه مدیریت انتقال توان و هماهنگی میان
گیربکس e-CVT یکی از بخش‌های مهم در بسیاری از خودروهای هیبریدی است که وظیفه مدیریت انتقال توان و هماهنگی میان موتور احتراقی و موتورهای الکتریکی را بر عهده دارد. این سیستم به خودرو کمک می‌کند تا متناسب با شرایط رانندگی، از نیروی موتور بنزینی و انرژی الکتریکی استفاده کند.
اما یک نکته مهم وجود دارد: e-CVT در بسیاری از خودروهای هیبریدی تویوتا، گیربکس CVT تسمه‌ای معمولی نیست. در این معماری، مجموعه‌ای از چرخ‌دنده‌های سیاره‌ای، موتورژنراتورها و تجهیزات الکترونیک قدرت در کنار هم کار می‌کنند تا سرعت و نحوه انتقال توان مدیریت شود.
به همین دلیل، اگر تعمیرکار یا علاقه‌مند به برق خودرو هستید، شناخت نحوه عملکرد e-CVT به شما کمک می‌کند رفتار خودروهای هیبریدی را بهتر درک کنید و هنگام مواجهه با علائم غیرعادی، مسیر عیب‌یابی دقیق‌تری داشته باشید.
در این مقاله از کارنو مهارت بررسی می‌کنیم که گیربکس e-CVT چیست، چگونه کار می‌کند، چه تفاوتی با CVT معمولی دارد، چه ارتباطی با موتورهای MG1 و MG2 دارد و برای عیب‌یابی آن باید چه نکاتی را در نظر گرفت.
گیربکس e-CVT چیست؟
e-CVT مخفف Electrically Controlled Continuously Variable Transmission است و معمولاً برای اشاره به نوعی سیستم انتقال قدرت با نسبت سرعت مؤثر متغیر و کنترل الکترونیکی استفاده می‌شود.
بااین‌حال، نام e-CVT در صنعت خودرو به یک معماری مکانیکی واحد محدود نیست. بعضی از سیستم‌های موسوم به e-CVT از مجموعه تقسیم توان الکتریکی و مکانیکی استفاده می‌کنند و برخی دیگر ممکن است ساختار متفاوتی داشته باشند.
در بسیاری از خودروهای هیبریدی تویوتا، سیستم e-CVT بر پایه مجموعه چرخ‌دنده‌های سیاره‌ای و همکاری موتور احتراقی با موتورژنراتورهای MG1 و MG2 کار می‌کند. در این ساختار، تغییر نسبت سرعت مؤثر بدون استفاده از تسمه و پولی متغیرِ رایج در CVTهای متعارف انجام می‌شود.
هدف اصلی این سیستم، مدیریت هماهنگ توان و سرعت اجزای محرکه است؛ به‌گونه‌ای که خودرو بتواند در شرایط مختلف، عملکرد مناسبی داشته باشد.

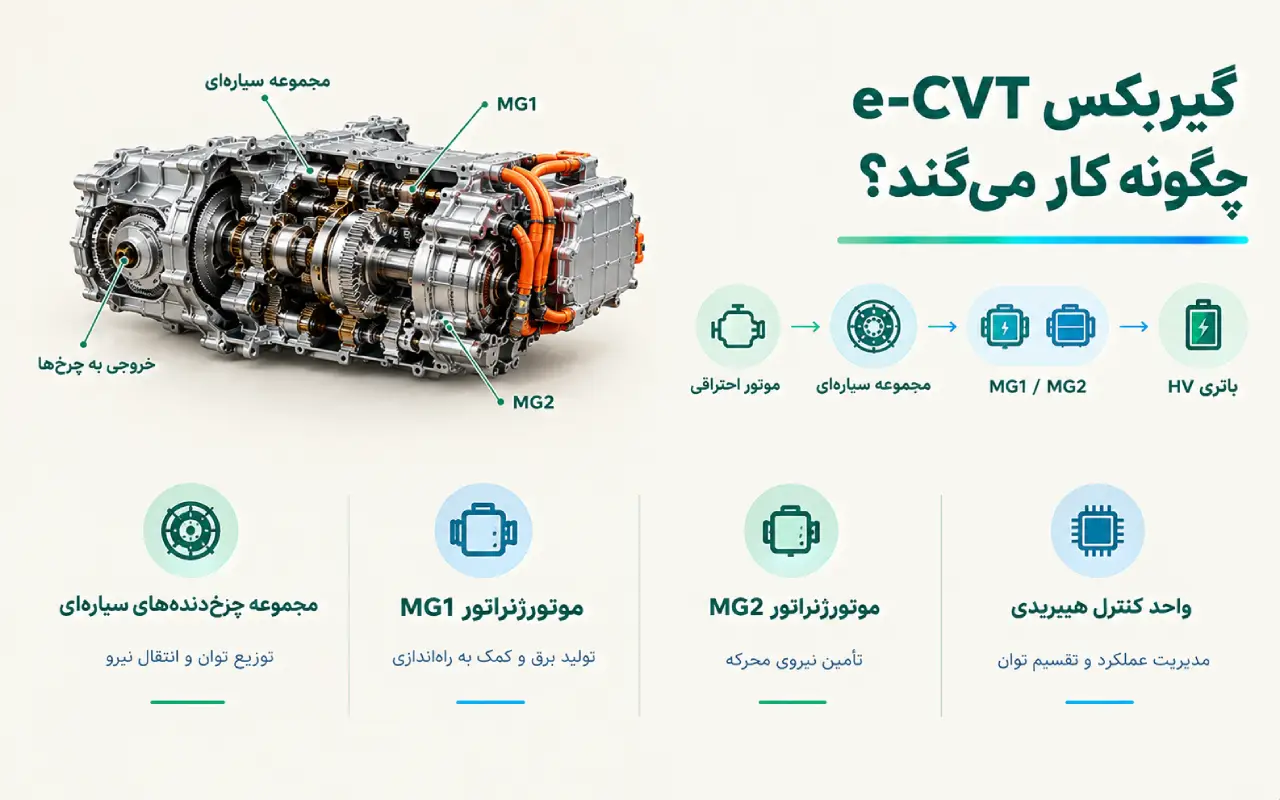

گیربکس e-CVT چگونه کار می‌کند؟
برای درک عملکرد e-CVT، باید آن را بخشی از یک مجموعه یکپارچه در نظر بگیریم. در سیستم‌های هیبریدی مجهز به تقسیم توان، موتور احتراقی، چرخ‌دنده‌های سیاره‌ای، موتورژنراتورهای MG1 و MG2، اینورتر و واحد کنترل هیبریدی با یکدیگر همکاری می‌کنند.
در این معماری، مجموعه سیاره‌ای امکان ارتباط مکانیکی میان اجزای مختلف را فراهم می‌کند. از طرف دیگر، کنترل سرعت و گشتاور موتورژنراتورها به سیستم اجازه می‌دهد نحوه تقسیم توان را مدیریت کند.
۱. نقش مجموعه چرخ‌دنده‌های سیاره‌ای
مجموعه چرخ‌دنده‌های سیاره‌ای معمولاً از سه بخش اصلی تشکیل شده است:
- چرخ‌دنده خورشیدی
- چرخ‌دنده‌های سیاره‌ای و حامل آن‌ها
- چرخ‌دنده رینگی
این اجزا به‌صورت مکانیکی با یکدیگر در ارتباط هستند. در بسیاری از معماری‌های هیبریدی تویوتا، موتور احتراقی، MG1 و مسیر خروجی توان به بخش‌های مشخصی از این مجموعه متصل می‌شوند.
با توجه به سرعت چرخش هر عضو، سرعت اعضای دیگر نیز تحت تأثیر قرار می‌گیرد. سیستم کنترل هیبریدی با مدیریت عملکرد موتورژنراتورها می‌تواند شرایط کاری مجموعه را تنظیم کند.
البته نحوه اتصال دقیق اجزا به مدل خودرو بستگی دارد؛ بنابراین برای عیب‌یابی تخصصی باید از نقشه و اطلاعات فنی همان خودرو استفاده شود.
۲. نقش موتورژنراتور MG1
MG1 یکی از اجزای مهم در مدیریت تقسیم توان است. این ماشین الکتریکی می‌تواند در شرایط مختلف در نقش موتور یا ژنراتور فعالیت کند.
برای مثال، در برخی شرایط MG1 برق تولید می‌کند و انرژی الکتریکی حاصل از آن برای تأمین نیازهای سیستم هیبریدی مورد استفاده قرار می‌گیرد. همچنین در بسیاری از سیستم‌های تویوتا، MG1 می‌تواند در راه‌اندازی موتور احتراقی مشارکت کند.
یکی دیگر از نقش‌های مهم MG1، کمک به مدیریت سرعت اجزای مجموعه تقسیم توان است. به همین دلیل، عملکرد آن فقط به تولید برق محدود نمی‌شود.
۳. نقش موتورژنراتور MG2
MG2 بیشتر در تأمین نیروی محرکه خودرو نقش دارد. این قطعه می‌تواند با استفاده از انرژی الکتریکی، گشتاور لازم برای حرکت خودرو را ایجاد کند یا در کنار موتور احتراقی به شتاب‌گیری کمک کند.
در شرایط مناسب، MG2 هنگام کاهش سرعت نیز می‌تواند در نقش ژنراتور فعالیت کند و بخشی از انرژی جنبشی خودرو را به انرژی الکتریکی تبدیل کند.
اگر می‌خواهید نقش این دو ماشین الکتریکی را دقیق‌تر از هم تفکیک کنید، شناخت وظایف موتورهای MG1 و MG2 به درک بهتر نحوه عملکرد سیستم e-CVT کمک می‌کند.
۴. نقش واحد کنترل هیبریدی
واحد کنترل هیبریدی با توجه به اطلاعات دریافتی از سنسورها، وضعیت باتری، سرعت خودرو و میزان تقاضای راننده، نحوه عملکرد اجزای مختلف را مدیریت می‌کند.
برای نمونه، هنگام شتاب‌گیری ممکن است موتور احتراقی و MG2 هم‌زمان در تولید نیروی محرکه مشارکت کنند. در شرایط دیگری، سیستم می‌تواند از انرژی الکتریکی ذخیره‌شده در باتری استفاده کند یا موتور احتراقی را برای تولید توان روشن نگه دارد.
بنابراین عملکرد e-CVT نتیجه همکاری اجزای مکانیکی، ماشین‌های الکتریکی و سامانه کنترل الکترونیکی است.
هنگام حرکت خودرو، e-CVT چه عملکردی دارد؟
رفتار سیستم انتقال قدرت هیبریدی با توجه به شرایط رانندگی تغییر می‌کند. برای درک بهتر، می‌توان چند وضعیت معمول را بررسی کرد.
حرکت با نیروی الکتریکی
در شرایطی که خودرو اجازه حرکت الکتریکی را بدهد، باتری ولتاژ بالا انرژی لازم را تأمین می‌کند و موتور الکتریکی می‌تواند خودرو را به حرکت درآورد.
امکان حرکت تمام‌برقی به مدل خودرو، میزان شارژ باتری، دمای سیستم، سرعت و میزان فشار روی پدال گاز بستگی دارد.
حرکت با موتور احتراقی
هنگامی که شرایط رانندگی به توان بیشتری نیاز دارد یا مدیریت انرژی ایجاب می‌کند، موتور احتراقی روشن می‌شود. توان آن از مسیر مکانیکی مجموعه انتقال قدرت به حرکت خودرو کمک می‌کند و در برخی شرایط، بخشی از توان نیز می‌تواند برای تولید برق استفاده شود.
شتاب‌گیری
هنگام افزایش تقاضای توان، موتور احتراقی و موتور الکتریکی می‌توانند به‌صورت هماهنگ کار کنند. این همکاری به تولید گشتاور موردنیاز کمک می‌کند.
کاهش سرعت و ترمز احیاکننده
در شرایط مناسب، موتور الکتریکی به ژنراتور تبدیل می‌شود و بخشی از انرژی جنبشی خودرو را بازیابی می‌کند. این انرژی می‌تواند پس از عبور از مدارهای مربوط برای شارژ باتری ولتاژ بالا استفاده شود.
این عملکرد با نام ترمز احیاکننده شناخته می‌شود و بخشی از مدیریت انرژی در خودروهای هیبریدی است.
تفاوت گیربکس e-CVT با CVT معمولی چیست؟
یکی از رایج‌ترین اشتباهات، یکسان دانستن e-CVT و CVT معمولی است. با وجود شباهت در نام، ساختار این دو سیستم لزوماً یکسان نیست.
در بسیاری از گیربکس‌های CVT متعارف، انتقال نیرو با استفاده از دو پولی با قطر مؤثر متغیر و تسمه یا زنجیر مخصوص انجام می‌شود. تغییر موقعیت پولی‌ها، نسبت انتقال را تغییر می‌دهد.
اما در بسیاری از سیستم‌های e-CVT تویوتا، تغییر سرعت مؤثر با همکاری مجموعه سیاره‌ای و کنترل موتورژنراتورها انجام می‌شود.
| ویژگی | e-CVT هیبریدی با تقسیم توان | CVT متعارف |
| ساختار اصلی | مجموعه سیاره‌ای و ماشین‌های الکتریکی | معمولاً پولی‌های متغیر و تسمه یا زنجیر |
| نقش موتورهای الکتریکی | بخشی از سازوکار انتقال و مدیریت توان | معمولاً جزئی از گیربکس نیستند |
| مدیریت سرعت مؤثر | با تقسیم توان و کنترل الکترونیکی | با تغییر قطر مؤثر پولی‌ها |
| ارتباط با باتری ولتاژ بالا | در سیستم هیبریدی بخشی از عملکرد اصلی است | در نوع متعارف معمولاً وجود ندارد |
| روش عیب‌یابی | نیازمند بررسی مکانیکی، الکتریکی و کنترلی | بیشتر متناسب با ساختار مکانیکی و کنترل همان گیربکس |
این مقایسه درباره معماری‌های متداول است و همه سیستم‌هایی را که با نام e-CVT عرضه می‌شوند، پوشش نمی‌دهد.
تفاوت e-CVT با گیربکس اتوماتیک معمولی چیست؟
در گیربکس‌های اتوماتیک متعارف، انتقال نیرو معمولاً با مجموعه‌ای از چرخ‌دنده‌ها، کلاچ‌ها و تجهیزات کنترلی انجام می‌شود. در بسیاری از آن‌ها، تعویض دنده به‌صورت مرحله‌ای اتفاق می‌افتد.
در مقابل، e-CVT هیبریدی مبتنی بر تقسیم توان، با استفاده از ارتباط مکانیکی مجموعه سیاره‌ای و کنترل الکتریکی موتورژنراتورها، سرعت مؤثر و نحوه تقسیم توان را مدیریت می‌کند.
یکی از نتایج این تفاوت، تجربه رانندگی متفاوت است. ممکن است دور موتور در هنگام شتاب‌گیری با افزایش سرعت خودرو به شکل متفاوتی تغییر کند و راننده احساس تعویض دنده‌های متعارف را نداشته باشد.
این رفتار لزوماً نشانه خرابی نیست؛ بلکه می‌تواند نتیجه طراحی سیستم انتقال قدرت باشد.
ارتباط گیربکس e-CVT با اینورتر و باتری هیبریدی
در سیستم‌های هیبریدی، عملکرد e-CVT به بخش‌های الکتریکی نیز وابسته است. به همین دلیل، بررسی مشکلات این سیستم بدون توجه به اینورتر و باتری ولتاژ بالا می‌تواند به تشخیص اشتباه منجر شود.
اینورتر چه نقشی دارد؟
در بسیاری از خودروهای هیبریدی، باتری ولتاژ بالا انرژی را به شکل جریان مستقیم ذخیره می‌کند؛ درحالی‌که ماشین‌های الکتریکی برای عملکرد به جریان کنترل‌شده متناسب با طراحی خود نیاز دارند.
اینورتر و تجهیزات الکترونیک قدرت، تبدیل و کنترل انرژی الکتریکی را انجام می‌دهند. این تجهیزات همچنین در مدیریت جریان انرژی میان باتری و موتورژنراتورها نقش دارند.
بنابراین اختلال در اینورتر یا مدارهای مرتبط می‌تواند بر عملکرد سیستم هیبریدی اثر بگذارد. بااین‌حال، مشاهده خطاهای مربوط به اینورتر به‌تنهایی به معنی خرابی قطعی آن نیست.
باتری ولتاژ بالا چه نقشی دارد؟
باتری ولتاژ بالا انرژی لازم برای حرکت الکتریکی و کمک موتور الکتریکی به موتور احتراقی را تأمین می‌کند. همچنین بخشی از انرژی بازیابی‌شده هنگام ترمز احیاکننده می‌تواند در آن ذخیره شود.
وضعیت شارژ، دما و توان قابل‌دریافت یا قابل‌تأمین باتری بر نحوه عملکرد سیستم هیبریدی اثر می‌گذارد.
به همین دلیل، هنگام بررسی مشکلات e-CVT باید وضعیت باتری و مسیرهای الکتریکی مرتبط نیز در نظر گرفته شود.
علائم خرابی گیربکس e-CVT چیست؟
علائم مشکلات سیستم e-CVT ممکن است با خرابی موتور احتراقی، موتورژنراتورها، اینورتر، باتری یا سایر اجزای خودرو شباهت داشته باشد. بنابراین تشخیص دقیق نیازمند بررسی مجموعه سیستم است.
برخی نشانه‌های احتمالی عبارت‌اند از:
- روشن‌شدن هشدار سیستم هیبریدی یا چراغ‌های هشدار مرتبط
- کاهش توان حرکتی خودرو
- ایجاد صداهای غیرعادی از مجموعه انتقال قدرت
- لرزش یا رفتار غیرمعمول هنگام حرکت
- ثبت کدهای خطای مرتبط با سیستم هیبریدی
- تغییر غیرعادی در داده‌های سرعت موتورژنراتورها
- اختلال در عملکرد حرکت الکتریکی یا بازیابی انرژی
هیچ‌کدام از این علائم به‌تنهایی ثابت نمی‌کنند که خود e-CVT خراب شده است. برای مثال، کاهش توان ممکن است از محدودیت عملکرد باتری یا یک خطای کنترلی ناشی شود.

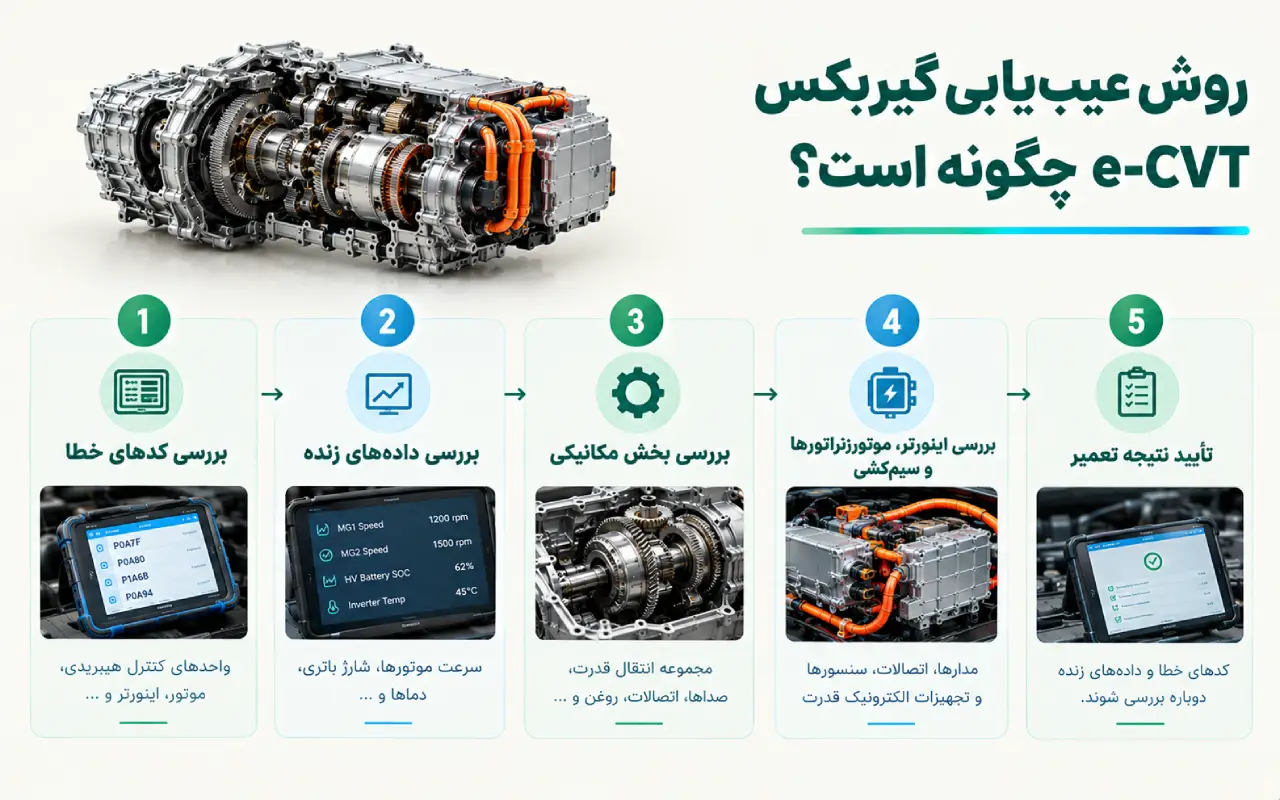

روش عیب‌یابی گیربکس e-CVT چگونه است؟
عیب‌یابی این سیستم باید مرحله‌به‌مرحله و مطابق اطلاعات فنی خودرو انجام شود.
۱. بررسی کدهای خطا
ابتدا باید با دستگاه دیاگ مناسب، کدهای ثبت‌شده در واحدهای کنترل هیبریدی، موتور، اینورتر و سایر واحدهای مرتبط بررسی شوند.
کد خطا به مشخص‌شدن محدوده مشکل کمک می‌کند، اما همیشه به معنی خرابی قطعه‌ای نیست که در توضیح کد به آن اشاره شده است.
۲. بررسی داده‌های زنده
در مرحله بعد، پارامترهای مرتبط با عملکرد سیستم بررسی می‌شوند. بسته به خودرو و دستگاه دیاگ، این داده‌ها می‌توانند شامل سرعت موتورژنراتورها، وضعیت شارژ باتری، دماها و برخی پارامترهای کنترلی باشند.
برای تفسیر صحیح این اطلاعات، باید شرایط ثبت داده‌ها و مقادیر مرجع سازنده مشخص باشند.
آشنایی با پارامترخوانی در عیب‌یابی برق خودرو به تعمیرکار کمک می‌کند داده‌های زنده را در کنار علائم و کدهای خطا تحلیل کند.
۳. بررسی بخش مکانیکی
اگر نشانه‌ها یا نتایج بررسی‌های اولیه به مشکل مکانیکی اشاره کنند، مجموعه انتقال قدرت باید طبق دستورالعمل سازنده بررسی شود.
نوع بررسی به معماری سیستم بستگی دارد و ممکن است شامل ارزیابی صداها، اتصالات مکانیکی، وضعیت روغن در بخش‌های مربوط و سایر موارد تعیین‌شده در راهنمای تعمیراتی باشد.
نباید برای تمام سیستم‌های e-CVT یک روش مکانیکی واحد در نظر گرفت؛ زیرا ساختار و الزامات سرویس آن‌ها متفاوت است.
۴. بررسی اینورتر، موتورژنراتورها و سیم‌کشی
در صورت وجود خطاهای الکتریکی، باید مدارها، اتصالات، سنسورها و تجهیزات مرتبط با MG1 و MG2 بررسی شوند.
در این مرحله، لازم است بین خرابی خود موتورژنراتور، مشکل مدار کنترل و اختلال در تجهیزات الکترونیک قدرت تفاوت گذاشته شود.
۵. تأیید نتیجه تعمیر
پس از رفع علت اصلی، کدهای خطا و داده‌های زنده دوباره بررسی می‌شوند تا مشخص شود مشکل برطرف شده است.
تعویض حدسی قطعات ممکن است هزینه زیادی ایجاد کند و در عین حال، علت اصلی اختلال را برطرف نکند.
نکات ایمنی در عیب‌یابی e-CVT
بسیاری از خودروهای هیبریدی دارای مدارهای ولتاژ بالا هستند. کار روی این مدارها بدون آموزش و تجهیزات مناسب می‌تواند خطرناک باشد.
هنگام عیب‌یابی باید دستورالعمل ایمن‌سازی همان خودرو رعایت شود. پیش از انجام تعمیرات، وضعیت مدار، روش قطع ایمن و نحوه تأیید نبود ولتاژ باید مطابق راهنمای سازنده مشخص باشد.
همچنین نباید صرفاً بر اساس رنگ کابل‌ها یا ظاهر قطعات، درباره وضعیت ایمنی سیستم تصمیم گرفت.
تست مستقیم موتورژنراتورها، اینورتر و مدارهای ولتاژ بالا باید توسط فرد آموزش‌دیده و با تجهیزات مناسب انجام شود.
آیا تعمیر e-CVT به تخصص برق خودرو نیاز دارد؟
برای عیب‌یابی سیستم‌های هیبریدی، شناخت هم‌زمان بخش‌های مکانیکی و الکتریکی اهمیت زیادی دارد. تعمیرکار باید بتواند عملکرد مجموعه سیاره‌ای، موتورژنراتورها، باتری، اینورتر و واحدهای کنترل را در کنار یکدیگر تحلیل کند.
اگر قصد دارید دانش خود را در زمینه برق خودرو و عیب‌یابی سیستم‌های جدید تقویت کنید، دوره های آموزش برق خودرو می‌تواند بخشی از مسیر یادگیری شما باشد.
همچنین برای دنبال‌کردن نکات آموزشی و مطالب مرتبط با برق خودرو، می‌توانید صفحه اینستاگرام کارنو مهارت را دنبال کنید.
جمع‌بندی
گیربکس e-CVT در بسیاری از خودروهای هیبریدی تویوتا، سیستمی برای مدیریت انتقال توان است که با همکاری مجموعه چرخ‌دنده‌های سیاره‌ای، موتورژنراتورهای MG1 و MG2 و تجهیزات الکترونیک قدرت کار می‌کند.
برخلاف CVTهای متعارف که معمولاً از پولی‌های متغیر و تسمه یا زنجیر استفاده می‌کنند، این معماری از تقسیم توان مکانیکی و کنترل الکتریکی برای مدیریت سرعت مؤثر بهره می‌برد.
برای عیب‌یابی دقیق، باید کدهای خطا، داده‌های زنده، وضعیت باتری، اینورتر، موتورژنراتورها و بخش مکانیکی سیستم بررسی شوند. تشخیص اصولی به اطلاعات فنی همان خودرو وابسته است و نباید صرفاً بر اساس یک علامت یا نام خطا، قطعه‌ای را معیوب اعلام کرد.
Price range: 50.000.000 تومان through 100.000.000 تومان
با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.
سوالات متداول
1. گیربکس e-CVT چیست؟
e-CVT نامی است که برای برخی سیستم‌های انتقال قدرت با نسبت سرعت مؤثر متغیر و کنترل الکترونیکی استفاده می‌شود. در بسیاری از خودروهای هیبریدی تویوتا، این سیستم با مجموعه سیاره‌ای و موتورژنراتورها کار می‌کند.
2. تفاوت e-CVT و CVT معمولی چیست؟
CVT متعارف معمولاً از پولی‌های متغیر و تسمه یا زنجیر استفاده می‌کند؛ اما بسیاری از سیستم‌های e-CVT هیبریدی تویوتا با مجموعه سیاره‌ای و کنترل موتورژنراتورها، توان و سرعت مؤثر را مدیریت می‌کنند.
3. آیا e-CVT همان گیربکس اتوماتیک است؟
خیر. e-CVT در بسیاری از خودروهای هیبریدی معماری متفاوتی از گیربکس‌های اتوماتیک متعارف دارد. ساختار دقیق به نوع سیستم انتقال قدرت خودرو بستگی دارد.
4. موتورهای MG1 و MG2 چه نقشی در e-CVT دارند؟
در بسیاری از سیستم‌های هیبریدی تویوتا، MG1 در تولید برق و مدیریت تقسیم توان نقش دارد و MG2 بیشتر برای حرکت خودرو و بازیابی انرژی استفاده می‌شود.
5. آیا گیربکس e-CVT تسمه دارد؟
در معماری تقسیم توان هیبریدی تویوتا، تغییر سرعت مؤثر به کمک مجموعه سیاره‌ای و کنترل موتورژنراتورها انجام می‌شود، نه تسمه و پولی متغیر رایج در CVT معمولی. البته نام e-CVT برای همه سیستم‌ها به یک ساختار واحد اشاره نمی‌کند.
6. علائم خرابی e-CVT چیست؟
هشدار سیستم هیبریدی، کاهش توان، صداهای غیرعادی و کدهای خطا از نشانه‌های احتمالی هستند؛ اما برای تشخیص قطعی باید کل سیستم بررسی شود.
7. آیا خرابی باتری می‌تواند روی عملکرد e-CVT اثر بگذارد؟
بله. در سیستم‌های هیبریدی، وضعیت باتری ولتاژ بالا بر توان الکتریکی قابل‌دسترس و نحوه مدیریت انرژی اثر می‌گذارد و ممکن است رفتار سیستم انتقال قدرت را تغییر دهد.
8. چگونه e-CVT را با دیاگ عیب‌یابی کنیم؟
ابتدا کدهای خطا بررسی می‌شوند و سپس داده‌های زنده و مدارهای مرتبط با باتری، اینورتر، موتورژنراتورها و سیستم انتقال قدرت طبق اطلاعات فنی خودرو ارزیابی می‌شوند.
9. آیا تعمیر e-CVT خطرناک است؟
بررسی سیستم‌های هیبریدی ممکن است با مدارهای ولتاژ بالا همراه باشد. تست و تعمیر این بخش‌ها باید با آموزش، تجهیزات مناسب و رعایت دستورالعمل‌های ایمنی انجام شود.
