باتری ۱۲ ولت در خودرو هیبریدی چه وظیفه‌ای دارد؟ علائم خرابی و روش عیب‌یابی
باتری ۱۲ ولت در خودرو هیبریدی یکی از اجزای مهم سیستم برق خودرو است که وظیفه تأمین برق بسیاری از
باتری ۱۲ ولت در خودرو هیبریدی یکی از اجزای مهم سیستم برق خودرو است که وظیفه تأمین برق بسیاری از تجهیزات کنترلی و مصرف‌کننده‌های الکتریکی را بر عهده دارد. برخلاف تصور برخی رانندگان، خودروهای هیبریدی فقط به باتری ولتاژ بالا وابسته نیستند؛ بلکه یک باتری کم‌ولتاژ نیز دارند که برای راه‌اندازی اولیه سیستم‌های الکترونیکی و فعال‌شدن واحدهای کنترلی اهمیت زیادی دارد.
خرابی این باتری ممکن است باعث روشن‌نشدن خودرو، نمایش پیام‌های هشدار، اختلال در عملکرد قفل مرکزی یا حتی فعال‌نشدن سیستم هیبرید شود. به همین دلیل، شناخت وظایف باتری ۱۲ ولت و آشنایی با روش صحیح تست آن برای تعمیرکاران برق خودرو اهمیت زیادی دارد.
در این مقاله از کارنو مهارت بررسی می‌کنیم که باتری ۱۲ ولت در خودرو هیبریدی چه وظایفی دارد، چه تفاوتی با باتری ولتاژ بالا دارد، علائم خرابی آن چیست و چگونه می‌توان آن را به‌صورت اصولی تست و عیب‌یابی کرد.
باتری ۱۲ ولت خودرو هیبریدی چیست؟
باتری ۱۲ ولت در خودرو هیبریدی، یک منبع تغذیه کم‌ولتاژ است که برق موردنیاز بخش‌هایی از تجهیزات الکترونیکی و کنترلی خودرو را تأمین می‌کند.
این باتری از نظر ولتاژ نامی شبیه باتری خودروهای بنزینی معمولی است؛ اما محل نصب، ظرفیت، فناوری ساخت و روش شارژ آن می‌تواند با توجه به مدل خودرو متفاوت باشد.
در بسیاری از خودروهای هیبریدی، باتری ۱۲ ولت برای فعال‌شدن واحدهای کنترلی، سیستم‌های امنیتی و بخشی از مدارهای ارتباطی خودرو ضروری است. پس از فعال‌شدن سیستم هیبرید، مبدل DC-DC معمولاً برق موردنیاز شبکه ۱۲ ولت را تأمین می‌کند و باتری را نیز شارژ می‌کند.
نکته مهم این است که در بسیاری از خودروهای هیبریدی، باتری ۱۲ ولت برای چرخاندن موتور احتراقی به روش متداول خودروهای بنزینی استفاده نمی‌شود؛ زیرا موتور احتراقی ممکن است با کمک موتورژنراتور سیستم هیبرید راه‌اندازی شود. بااین‌حال، این موضوع به معماری خودرو بستگی دارد و نباید برای همه مدل‌ها یک حکم یکسان در نظر گرفت.

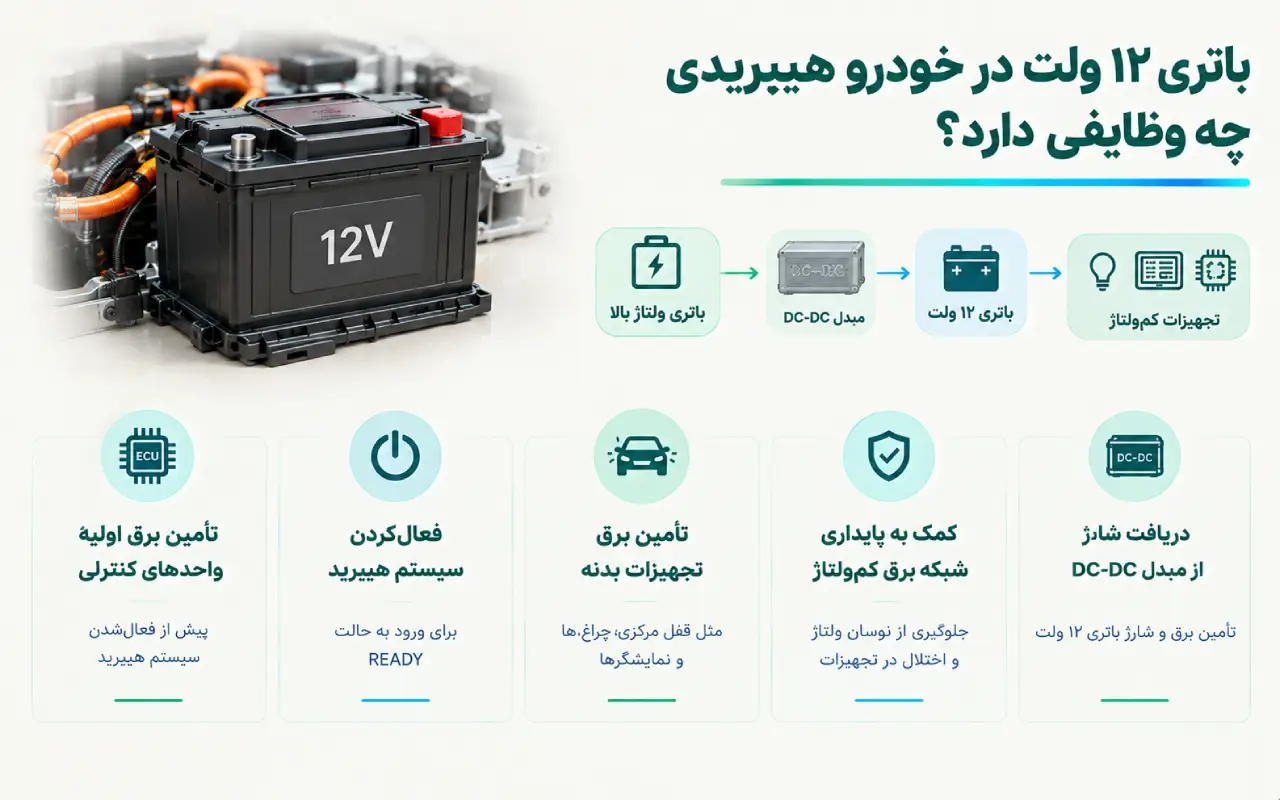

باتری ۱۲ ولت در خودرو هیبریدی چه وظایفی دارد؟
باتری کم‌ولتاژ در ظاهر قطعه‌ای ساده است، اما نقش آن در معماری الکتریکی خودرو اهمیت زیادی دارد.
۱. تأمین برق اولیه واحدهای کنترلی
یکی از مهم‌ترین وظایف باتری ۱۲ ولت، تأمین برق موردنیاز برخی واحدهای کنترلی پیش از فعال‌شدن کامل سیستم هیبرید است.
این واحدها می‌توانند شامل بخش‌هایی از ECU، سیستم مدیریت بدنه و مدارهای ارتباطی خودرو باشند. اگر ولتاژ باتری بیش از حد کاهش پیدا کند، ممکن است برخی واحدها روشن نشوند یا ارتباط آن‌ها با یکدیگر مختل شود.
۲. فعال‌کردن سیستم هیبرید
در بسیاری از خودروهای هیبریدی، برای فعال‌شدن حالت READY ابتدا باید برخی مدارهای کم‌ولتاژ کار کنند.
باتری ۱۲ ولت می‌تواند برق لازم برای فعال‌شدن این مدارها و فرمان‌دادن به تجهیزات مرتبط را فراهم کند. اگر باتری ضعیف باشد، ممکن است خودرو با وجود شارژ مناسب باتری ولتاژ بالا، وارد حالت READY نشود.
بنابراین روشن‌نشدن سیستم هیبرید همیشه به معنی خرابی باتری اصلی نیست.
۳. تأمین برق تجهیزات بدنه
بسته به طراحی خودرو، باتری ۱۲ ولت در تأمین برق تجهیزاتی مانند موارد زیر نقش دارد:
- قفل مرکزی و سیستم ورود بدون کلید
- چراغ‌های داخلی و بخشی از روشنایی خودرو
- نمایشگرها و برخی تجهیزات اطلاعاتی
- سیستم‌های امنیتی
- واحدهای کنترلی بدنه
- بخشی از تجهیزات ارتباطی و الکترونیکی
نحوه تغذیه هر وسیله به طراحی مدار و وضعیت کاری خودرو بستگی دارد؛ بنابراین نمی‌توان گفت تمام مصرف‌کننده‌ها در همه شرایط فقط از باتری ۱۲ ولت تغذیه می‌شوند.
۴. کمک به پایداری شبکه برق کم‌ولتاژ
باتری ۱۲ ولت علاوه بر ذخیره انرژی، می‌تواند به پایداری شبکه برق کم‌ولتاژ کمک کند.
تغییرات ولتاژ، اتصالات نامناسب یا ضعف باتری ممکن است روی عملکرد بعضی تجهیزات الکترونیکی اثر بگذارد. به همین دلیل، هنگام مشاهده چند خطای نامرتبط در بخش‌های مختلف خودرو، بررسی وضعیت باتری و اتصالات آن می‌تواند یکی از مراحل اولیه عیب‌یابی باشد.
۵. دریافت شارژ از مبدل DC-DC
در بسیاری از خودروهای هیبریدی، پس از فعال‌شدن سیستم، مبدل DC-DC انرژی را از شبکه ولتاژ بالاتر دریافت و به ولتاژ مناسب شبکه ۱۲ ولت تبدیل می‌کند.
این مبدل معمولاً وظیفه تأمین برق مصرف‌کننده‌های کم‌ولتاژ و شارژ باتری ۱۲ ولت را بر عهده دارد.
در نتیجه، سیستم شارژ باتری ۱۲ ولت در خودرو هیبریدی معمولاً با دینام تسمه‌ای متداول در بسیاری از خودروهای بنزینی تفاوت دارد.
برای آشنایی با عملکرد این بخش، شناخت اینورتر خودرو هیبریدی و نقش تجهیزات الکترونیک قدرت نیز مفید است؛ البته ساختار دقیق مبدل DC-DC و نحوه یکپارچه‌شدن آن با سایر تجهیزات در خودروهای مختلف یکسان نیست.
تفاوت باتری ۱۲ ولت با باتری ولتاژ بالای خودرو هیبریدی چیست؟
خودروهای هیبریدی معمولاً از دو شبکه الکتریکی با وظایف متفاوت استفاده می‌کنند: شبکه کم‌ولتاژ و شبکه ولتاژ بالا.
| ویژگی | باتری ۱۲ ولت | باتری ولتاژ بالا |
| وظیفه اصلی | تأمین برق شبکه کم‌ولتاژ و تجهیزات کنترلی | ذخیره انرژی برای سامانه محرکه الکتریکی و هیبرید |
| ولتاژ نامی | حدود ۱۲ ولت | بسته به خودرو، بسیار بیشتر از ۱۲ ولت |
| مصرف‌کننده‌های اصلی | واحدهای کنترلی و تجهیزات بدنه | موتورهای الکتریکی و سامانه‌های مرتبط |
| روش شارژ رایج در هیبرید | مبدل DC-DC | بسته به معماری خودرو، موتورژنراتورها و سامانه مدیریت انرژی |
| پیامد خرابی | اختلال در فعال‌شدن خودرو و تجهیزات کم‌ولتاژ | کاهش عملکرد هیبرید یا غیرفعال‌شدن بخشی از سامانه محرکه |
باتری ولتاژ بالا انرژی لازم برای بخش الکتریکی سیستم هیبرید را ذخیره می‌کند. در مقابل، باتری ۱۲ ولت وظیفه پشتیبانی از شبکه کم‌ولتاژ را دارد.
در خودروهای هیبریدی، باتری ولتاژ بالا انرژی موردنیاز موتورهای الکتریکی را تأمین می‌کند؛ درحالی‌که باتری ۱۲ ولت وظیفه پشتیبانی از شبکه برق کم‌ولتاژ و بخشی از واحدهای کنترلی را بر عهده دارد. باتری خودرو هیبریدی از نظر ظرفیت، ولتاژ و کاربرد با باتری کم‌ولتاژ تفاوت دارد و عیب‌یابی هرکدام به روش متفاوتی نیازمند است.
نکته مهم: خرابی باتری ۱۲ ولت و خرابی باتری ولتاژ بالا دو عیب متفاوت هستند. پیش از تعویض هرکدام، باید مشخص شود مشکل از خود باتری، اتصالات، مدار شارژ یا یکی دیگر از اجزای سیستم است.
علائم خرابی باتری ۱۲ ولت در خودرو هیبریدی چیست؟
باتری ۱۲ ولت ممکن است به‌تدریج ضعیف شود یا بر اثر تخلیه عمیق، گرما، سرما، فرسودگی و مشکلات سیستم شارژ آسیب ببیند.
مهم‌ترین نشانه‌های احتمالی عبارت‌اند از:
۱. فعال‌نشدن حالت READY
یکی از نشانه‌های مهم ضعف باتری ۱۲ ولت، فعال‌نشدن حالت READY است.
در این شرایط ممکن است نمایشگرها روشن شوند، اما خودرو وارد وضعیت آماده‌به‌حرکت نشود. البته این علامت به‌تنهایی خرابی باتری را ثابت نمی‌کند؛ زیرا مشکلات سیستم ایموبلایزر، مدارهای کنترلی، اینترلاک و سایر بخش‌ها نیز می‌توانند چنین وضعیتی ایجاد کنند.
۲. نمایش هشدارهای متعدد
افت ولتاژ شبکه کم‌ولتاژ ممکن است باعث ثبت خطا در چند واحد کنترلی شود.
گاهی راننده هم‌زمان با چند پیام هشدار مواجه می‌شود، درحالی‌که منشأ اصلی مشکل می‌تواند ضعف باتری یا اتصال نامناسب باشد.
در چنین شرایطی، بررسی ولتاژ باتری و وضعیت اتصالات پیش از تعویض قطعات گران‌قیمت اهمیت دارد.
۳. اختلال در قفل مرکزی و تجهیزات برقی
اگر باتری ضعیف شود، ممکن است قفل مرکزی، چراغ‌ها، نمایشگرها یا بعضی تجهیزات بدنه رفتار غیرعادی داشته باشند.
شدت علائم به میزان افت ولتاژ و نحوه طراحی سیستم برق خودرو بستگی دارد.
۴. افت ولتاژ پس از خاموش‌ماندن خودرو
اگر باتری پس از چند ساعت یا چند روز توقف، ولتاژ خود را به‌شدت از دست بدهد، باید وضعیت سلامت آن بررسی شود.
بااین‌حال، تخلیه باتری همیشه ناشی از فرسودگی خود باتری نیست. روشن‌ماندن یک مصرف‌کننده، جریان‌کشی غیرعادی در حالت خاموش یا ایراد در سیستم شارژ نیز می‌تواند عامل مشکل باشد.
۵. نیاز مکرر به شارژ کمکی
اگر باتری بارها تخلیه شود و برای فعال‌کردن خودرو به شارژ کمکی نیاز داشته باشد، باید علت اصلی مشخص شود.
تکرار شارژ کمکی بدون بررسی وضعیت باتری، جریان‌کشی و مدار DC-DC ممکن است مشکل را فقط به‌طور موقت برطرف کند.

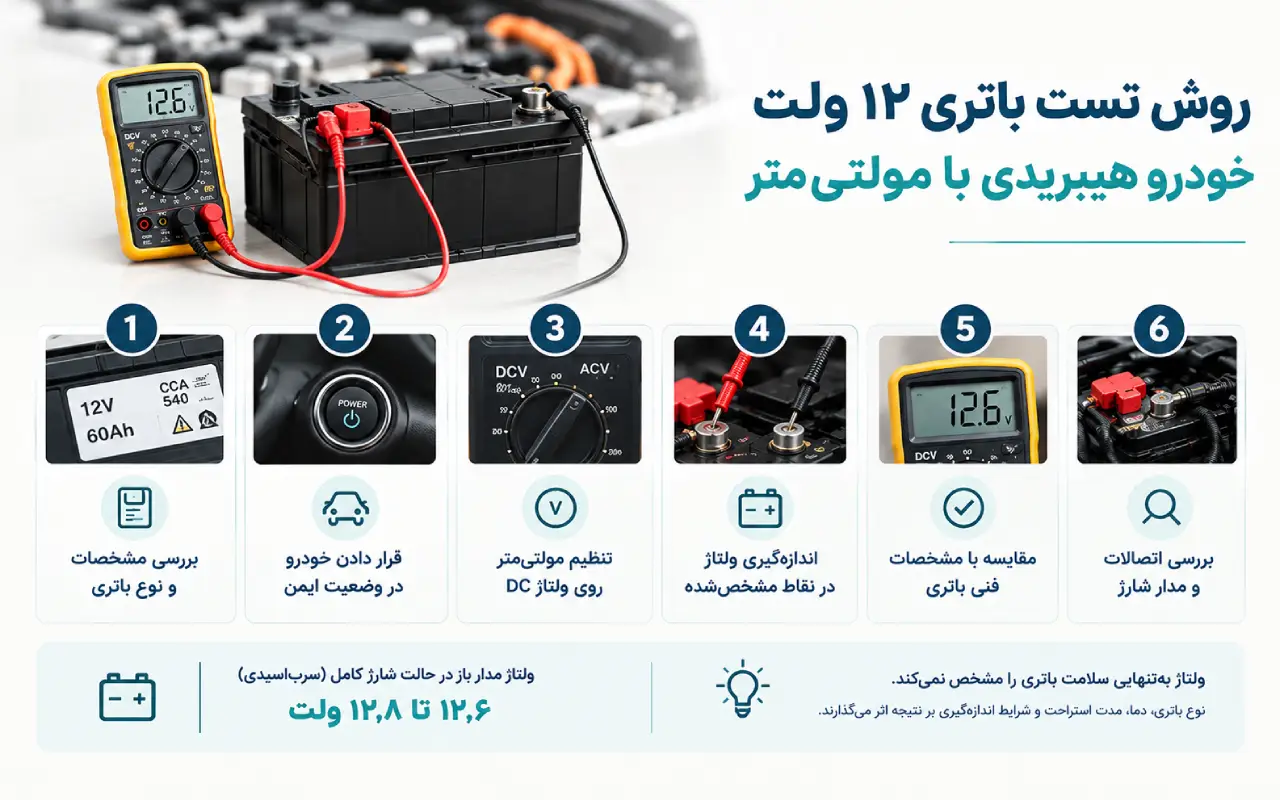

روش تست باتری ۱۲ ولت خودرو هیبریدی با مولتی‌متر
یکی از روش‌های اولیه برای بررسی باتری ۱۲ ولت، اندازه‌گیری ولتاژ آن با مولتی‌متر دیجیتال است.
بااین‌حال، ولتاژ به‌تنهایی سلامت کامل باتری را مشخص نمی‌کند. باتری ممکن است در حالت بدون بار ولتاژ ظاهراً مناسبی داشته باشد، اما هنگام تأمین جریان موردنیاز دچار افت شدید شود.
مراحل بررسی اولیه
۱. مشخصات فنی و نوع باتری خودرو را بررسی کنید.
۲. خودرو را در وضعیت ایمن قرار دهید و از خاموش‌بودن تجهیزات غیرضروری مطمئن شوید.
۳. مولتی‌متر را روی اندازه‌گیری ولتاژ DC تنظیم کنید.
۴. ولتاژ را در نقاط تعیین‌شده توسط سازنده اندازه‌گیری کنید.
۵. نتیجه را با مشخصات فنی باتری و شرایط اندازه‌گیری مقایسه کنید.
۶. در صورت مشاهده مقدار غیرعادی، وضعیت قطب‌ها، اتصالات و مدار شارژ را نیز بررسی کنید.
برای باتری سرب‌اسیدی ۱۲ ولت، ولتاژ مدار باز در حالت شارژ کامل معمولاً نزدیک ۱۲٫۶ تا ۱۲٫۸ ولت است؛ اما این محدوده به نوع باتری، دما، مدت استراحت و شرایط اندازه‌گیری وابسته است. باتری‌های AGM و انواع دیگر ممکن است مشخصات متفاوتی داشته باشند.
بنابراین نباید تنها با مشاهده یک عدد، درباره سلامت یا خرابی باتری تصمیم قطعی گرفت.
تست باتری زیر بار و بررسی سلامت واقعی
برای ارزیابی دقیق‌تر، ممکن است به تستر مخصوص باتری یا دستگاهی نیاز باشد که وضعیت سلامت و توانایی تأمین جریان باتری را بررسی کند.
در تست زیر بار، رفتار ولتاژ باتری هنگام تأمین جریان ارزیابی می‌شود. میزان جریان آزمایش و حد مجاز افت ولتاژ باید مطابق مشخصات سازنده و نوع باتری انتخاب شود.
اگر باتری در تست استاندارد عملکرد مناسبی نداشته باشد، احتمال فرسودگی یا آسیب داخلی آن مطرح می‌شود.
در عیب‌یابی حرفه‌ای، نتیجه تست باتری باید در کنار وضعیت اتصالات، شرایط دمایی و عملکرد سیستم شارژ تفسیر شود.
چگونه سیستم شارژ باتری ۱۲ ولت را بررسی کنیم؟
در بسیاری از خودروهای هیبریدی، مبدل DC-DC جایگزین عملکرد معمول دینام در تأمین برق شبکه کم‌ولتاژ می‌شود.
اگر باتری ۱۲ ولت به‌طور مکرر تخلیه شود، باید مشخص شود آیا مبدل DC-DC برق مناسب را تأمین می‌کند یا خیر.
مراحل کلی بررسی می‌تواند شامل موارد زیر باشد:
- بررسی کدهای خطای مرتبط با سیستم شارژ
- مشاهده داده‌های زنده و وضعیت عملکرد مبدل
- اندازه‌گیری ولتاژ شبکه ۱۲ ولت در شرایط کاری تعیین‌شده
- بررسی اتصالات، فیوزها و سیم‌کشی مرتبط
- بررسی جریان‌کشی غیرعادی در حالت خاموش
- مقایسه نتایج با اطلاعات فنی همان خودرو
مقدار ولتاژ شبکه در زمان فعال‌بودن خودرو ممکن است بسته به مدل، دما، سطح شارژ باتری و استراتژی کنترل متفاوت باشد. بنابراین یک عدد ثابت را نمی‌توان برای همه خودروهای هیبریدی معیار تشخیص قرار داد.
آیا خرابی باتری ۱۲ ولت می‌تواند باعث روشن‌نشدن خودرو هیبریدی شود؟
بله. در بسیاری از خودروهای هیبریدی، باتری ۱۲ ولت برای فعال‌کردن بخشی از مدارهای کنترلی و ورود سیستم به وضعیت READY ضروری است.
اگر ولتاژ این باتری کافی نباشد، ممکن است خودرو با وجود سالم‌بودن باتری ولتاژ بالا نتواند به وضعیت آماده‌به‌حرکت وارد شود.
اما پیش از تعویض باتری باید وضعیت شارژ، سلامت باتری، اتصالات و سیستم DC-DC بررسی شود. در صورت وجود خطاهای متعدد نیز بهتر است ابتدا ولتاژ تغذیه و اتصال بدنه واحدهای کنترلی ارزیابی شود.
نکات ایمنی هنگام تست باتری ۱۲ ولت خودرو هیبریدی
اگرچه باتری ۱۲ ولت در مقایسه با باتری ولتاژ بالا ولتاژ بسیار کمتری دارد، رعایت اصول ایمنی همچنان ضروری است.
- از اتصال کوتاه‌کردن قطب‌های باتری خودداری کنید.
- قطب مثبت و منفی را با یکدیگر اشتباه نگیرید.
- هنگام شارژ کمکی، ترتیب اتصال و جداکردن کابل‌ها را طبق دستورالعمل سازنده رعایت کنید.
- از نقاط مجاز برای اتصال تجهیزات اندازه‌گیری استفاده کنید.
- پیش از انجام تست‌های تخصصی، راهنمای تعمیراتی همان خودرو را بررسی کنید.
- بدون آموزش و تجهیزات مناسب، به کابل‌ها و اجزای ولتاژ بالای سیستم هیبرید دست نزنید.
هشدار: باتری ۱۲ ولت و مدار ولتاژ بالا دو بخش جداگانه‌اند، اما ارتباط کنترلی آن‌ها می‌تواند در فعال‌شدن سیستم هیبرید نقش داشته باشد. مشاهده کابل‌های نارنجی یا اجزای ولتاژ بالا به معنی مجازبودن دست‌کاری آن‌ها نیست.
جمع‌بندی
باتری ۱۲ ولت در خودرو هیبریدی وظیفه تأمین برق شبکه کم‌ولتاژ، فعال‌کردن بخشی از واحدهای کنترلی و پشتیبانی از تجهیزات الکترونیکی را بر عهده دارد. خرابی این باتری ممکن است باعث فعال‌نشدن حالت READY، نمایش هشدارهای متعدد و اختلال در عملکرد تجهیزات برقی شود.
برای تشخیص دقیق، باید ولتاژ و سلامت باتری، وضعیت اتصالات، عملکرد مبدل DC-DC و احتمال جریان‌کشی غیرعادی بررسی شوند. تعویض باتری بدون مشخص‌کردن علت تخلیه، ممکن است باعث تکرار مشکل شود.
اگر به‌دنبال یادگیری عملی تست باتری، بررسی مدارهای شارژ و عیب‌یابی سیستم‌های الکتریکی خودرو هستید، دوره های آموزش برق خودرو کارنو مهارت می‌تواند مسیر مناسبی برای تقویت مهارت‌های فنی شما باشد. همچنین در صفحه اینستاگرام کارنو مهارت می‌توانید محتوای آموزشی مرتبط با برق خودرو و عیب‌یابی سیستم‌های جدید را دنبال کنید.
Price range: 50.000.000 تومان through 100.000.000 تومان
با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.
سوالات متداول
1. باتری ۱۲ ولت در خودرو هیبریدی چه وظیفه‌ای دارد؟
این باتری برق شبکه کم‌ولتاژ و بخشی از تجهیزات کنترلی و الکترونیکی خودرو را تأمین می‌کند و در بسیاری از مدل‌ها برای فعال‌شدن اولیه سیستم هیبرید ضروری است.
2. آیا خودرو هیبریدی باتری ۱۲ ولت دارد؟
بله، بسیاری از خودروهای هیبریدی علاوه بر باتری ولتاژ بالا، یک باتری کم‌ولتاژ نیز دارند. نوع و محل نصب آن به مدل خودرو بستگی دارد.
3. آیا خرابی باتری ۱۲ ولت باعث روشن‌نشدن خودرو هیبریدی می‌شود؟
بله، افت ولتاژ باتری ممکن است مانع فعال‌شدن برخی واحدهای کنترلی و ورود خودرو به حالت READY شود؛ اما باید سایر علت‌های احتمالی نیز بررسی شوند.
4. باتری ۱۲ ولت خودرو هیبریدی چگونه شارژ می‌شود؟
در بسیاری از خودروهای هیبریدی، مبدل DC-DC برق شبکه ولتاژ بالاتر را به ولتاژ مناسب شبکه کم‌ولتاژ تبدیل می‌کند و باتری ۱۲ ولت را شارژ می‌کند.
5. تفاوت باتری ۱۲ ولت با باتری اصلی هیبریدی چیست؟
باتری ۱۲ ولت از شبکه کم‌ولتاژ و تجهیزات کنترلی پشتیبانی می‌کند، درحالی‌که باتری ولتاژ بالا انرژی موردنیاز سامانه محرکه الکتریکی و عملکرد هیبرید را ذخیره می‌کند.
6. چگونه باتری ۱۲ ولت خودرو هیبریدی را تست کنیم؟
می‌توان با مولتی‌متر ولتاژ باتری را اندازه‌گیری کرد؛ اما برای ارزیابی دقیق‌تر، تست سلامت باتری، بررسی عملکرد زیر بار و کنترل سیستم شارژ نیز ممکن است لازم باشد.
7. آیا خرابی باتری ۱۲ ولت باعث ثبت کد خطا می‌شود؟
بله، افت ولتاژ می‌تواند باعث ثبت برخی کدهای خطا در واحدهای کنترلی شود. بااین‌حال، هر کد خطا الزاماً به معنی خرابی باتری نیست.
8. آیا می‌توان باتری ۱۲ ولت خودرو هیبریدی را با باتری معمولی تعویض کرد؟
فقط در صورتی که نوع، مشخصات، ظرفیت و الزامات سازنده با باتری جایگزین مطابقت داشته باشند. پیش از تعویض باید مشخصات فنی خودرو بررسی شود.
9. آیا تخلیه مکرر باتری ۱۲ ولت به معنی خرابی آن است؟
خیر. علاوه بر فرسودگی باتری، مشکلات سیستم DC-DC، اتصالات معیوب و جریان‌کشی غیرعادی در حالت خاموش نیز می‌توانند باعث تخلیه مکرر شوند.
