مبدل DC-DC خودرو هیبریدی چیست؟ وظایف، نحوه عملکرد، علائم خرابی و عیب‌یابی

مبدل DC-DC خودرو هیبریدی یکی از قطعات مهم در سیستم برق خودروهای هیبریدی و برقی است که وظیفه دارد ولتاژ جریان مستقیم را به سطح ولتاژ مناسب برای مدارهای الکتریکی خودرو تبدیل کند. در بسیاری از خودروهای هیبریدی، این قطعه انرژی الکتریکی باتری ولتاژ بالا را به ولتاژ پایین‌تر، معمولاً در محدوده سیستم ۱۲ ولت، تبدیل می‌کند تا تجهیزات برقی خودرو بتوانند به‌درستی کار کنند و باتری کمکی ۱۲ ولت نیز شارژ شود.

خرابی مبدل DC-DC ممکن است با علائمی مانند تخلیه باتری ۱۲ ولت، بروز هشدارهای سیستم هیبریدی، اختلال در عملکرد تجهیزات برقی یا ثبت کدهای خطا همراه باشد. البته این علائم همیشه به معنی خرابی خود مبدل نیستند و برای تشخیص دقیق باید مدار، اتصالات، باتری‌ها و اطلاعات ثبت‌شده در ECU بررسی شوند.

در این مقاله از کارنو مهارت با وظایف مبدل DC-DC، نحوه عملکرد آن، تفاوت آن با اینورتر، علائم خرابی و روش‌های اصولی عیب‌یابی این قطعه آشنا می‌شویم.

مبدل DC-DC خودرو هیبریدی چیست؟

مبدل DC-DC یا DC-DC Converter یک مبدل الکترونیکی است که سطح ولتاژ جریان مستقیم (DC) را تغییر می‌دهد. در بسیاری از خودروهای هیبریدی و برقی، باتری اصلی با ولتاژ بالا انرژی موردنیاز سیستم محرکه را تأمین می‌کند، درحالی‌که بخش زیادی از تجهیزات جانبی خودرو با ولتاژ پایین، معمولاً ۱۲ ولت، کار می‌کنند.

ازآنجاکه ولتاژ باتری اصلی برای تغذیه مستقیم تجهیزات ۱۲ ولتی مناسب نیست، به مبدلی نیاز است که انرژی الکتریکی را به سطح ولتاژ موردنیاز این تجهیزات تبدیل کند.

برای مثال، در یک خودروی هیبریدی ممکن است باتری کششی ولتاژی در حدود چند صد ولت داشته باشد. مبدل DC-DC انرژی این باتری را دریافت می‌کند و خروجی مناسب مدار کم‌ولتاژ خودرو را فراهم می‌سازد. مقدار دقیق ولتاژ ورودی و خروجی به طراحی خودرو بستگی دارد.

این مبدل در بسیاری از خودروهای هیبریدی، نقش تأمین برق مدار ۱۲ ولت را بر عهده دارد و عملکردی مشابه بخشی از وظایف دینام در خودروهای متعارف ایفا می‌کند؛ با این تفاوت که انرژی را از یک منبع جریان مستقیم دریافت می‌کند و برای تبدیل ولتاژ از مدارهای الکترونیک قدرت استفاده می‌کند.

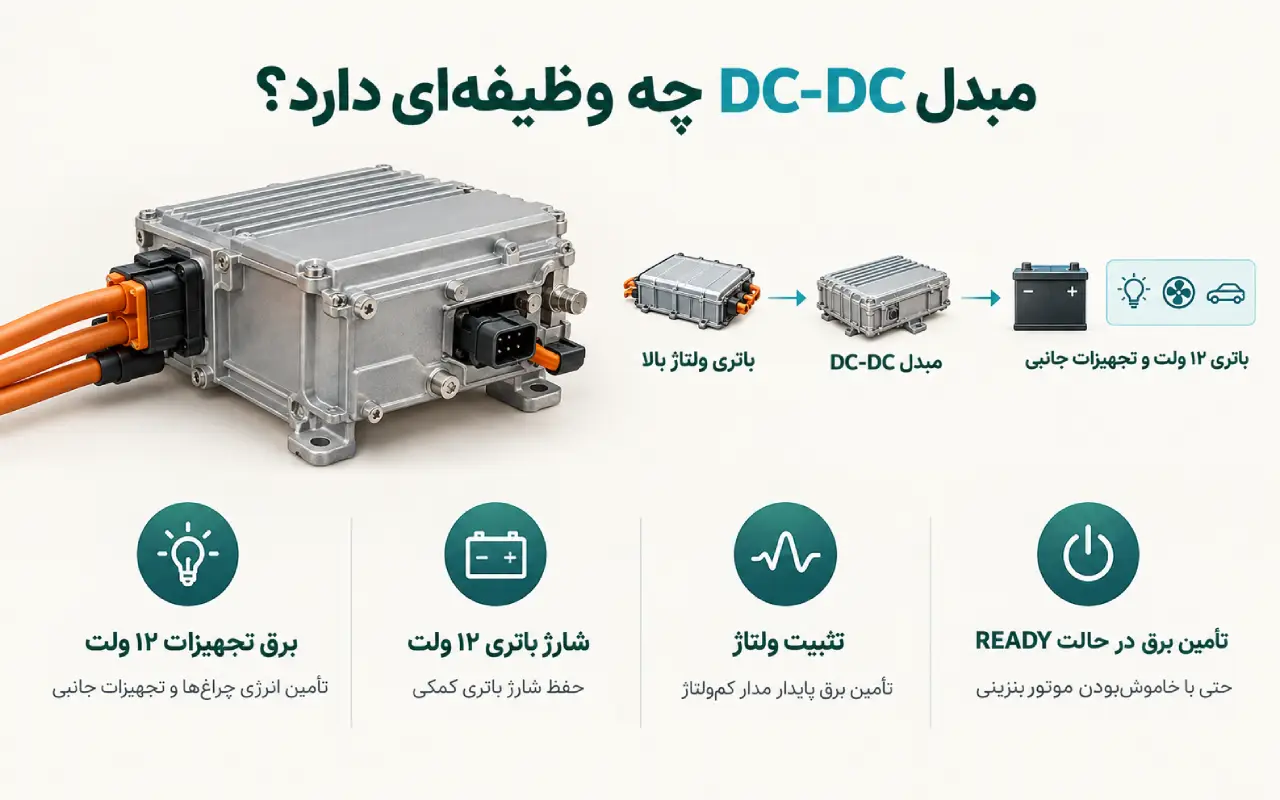

مبدل DC-DC چه وظیفه‌ای در خودرو هیبریدی دارد؟

مبدل DC-DC فقط یک قطعه برای کاهش ولتاژ نیست. این قطعه در تأمین انرژی تجهیزات جانبی و حفظ پایداری سیستم برق خودرو نیز نقش دارد.

۱. تأمین برق تجهیزات ۱۲ ولتی

چراغ‌ها، نمایشگرها، واحدهای کنترل الکترونیکی، قفل‌های برقی، برف‌پاک‌کن‌ها و بسیاری از تجهیزات جانبی خودرو به برق کم‌ولتاژ نیاز دارند.

در خودروهای هیبریدی که از مبدل DC-DC برای تأمین برق مدار ۱۲ ولت استفاده می‌کنند، این قطعه انرژی موردنیاز این تجهیزات را فراهم می‌کند.

۲. شارژ باتری کمکی ۱۲ ولت

باتری ۱۲ ولت در خودرو هیبریدی وظایف مهمی دارد؛ از جمله تأمین انرژی برخی تجهیزات و پشتیبانی از مدارهای کنترلی هنگام راه‌اندازی سیستم.

در بسیاری از خودروهای هیبریدی، مبدل DC-DC باتری کمکی را شارژ می‌کند و ولتاژ مدار را در محدوده موردنیاز نگه می‌دارد.

به همین دلیل، اگر مبدل از کار بیفتد یا خروجی مناسبی نداشته باشد، باتری ۱۲ ولت ممکن است به‌تدریج تخلیه شود. در چنین شرایطی حتی ممکن است خودرو برای ورود به وضعیت READY با مشکل مواجه شود.

۳. تثبیت ولتاژ مدار کم‌ولتاژ

ولتاژ مدار خودرو باید در محدوده‌ای مناسب باقی بماند تا تجهیزات الکترونیکی بتوانند عملکرد قابل‌اعتمادی داشته باشند.

مبدل DC-DC با استفاده از مدار کنترل و بازخورد، خروجی را متناسب با شرایط کاری تنظیم می‌کند. مقدار دقیق ولتاژ هدف به نوع خودرو، وضعیت شارژ باتری و شرایط عملکرد سیستم بستگی دارد.

۴. تأمین انرژی در زمان خاموش‌بودن موتور احتراقی

در خودرو هیبریدی، موتور احتراقی همیشه روشن نیست. بنابراین تأمین برق تجهیزات جانبی نمی‌تواند در همه شرایط به چرخش موتور و عملکرد دینام وابسته باشد.

در خودروهایی که از مبدل DC-DC برای این منظور استفاده می‌کنند، انرژی باتری کششی می‌تواند از طریق مبدل به مدار کم‌ولتاژ منتقل شود؛ حتی زمانی که موتور احتراقی خاموش است، مشروط بر اینکه سیستم هیبریدی در وضعیت کاری مناسب قرار داشته باشد.

مبدل DC-DC خودرو هیبریدی چگونه کار می‌کند؟

برای درک عملکرد مبدل DC-DC باید بدانیم که تبدیل ولتاژ در این قطعه معمولاً با استفاده از مدارهای الکترونیک قدرت انجام می‌شود.

در یک مبدل متداول کاهنده ولتاژ، فرایند عملکرد به‌صورت کلی شامل مراحل زیر است:

1. دریافت انرژی: مبدل از منبع جریان مستقیم، مانند باتری ولتاژ بالا، انرژی دریافت می‌کند.
2. کلیدزنی الکترونیکی: ترانزیستورهای قدرت با فرمان مدار کنترل، جریان را به‌صورت کنترل‌شده قطع و وصل می‌کنند.
3. تبدیل سطح ولتاژ: مدار قدرت با استفاده از اجزایی مانند ترانسفورماتور در طراحی‌های ایزوله یا سلف در برخی طراحی‌های غیرایزوله، شرایط لازم برای تبدیل ولتاژ را فراهم می‌کند.
4. یکسو‌سازی و فیلترکردن: در معماری‌های مربوط، مدار یکسوساز و فیلتر، خروجی مناسب جریان مستقیم را فراهم می‌کند.
5. تنظیم خروجی: مدار کنترل، ولتاژ خروجی را پایش می‌کند و با تنظیم عملکرد کلیدهای قدرت، آن را در محدوده موردنیاز نگه می‌دارد.

این مراحل یک توضیح کلی از مبدل‌های سوئیچینگ هستند؛ همه مبدل‌های DC-DC دقیقاً ساختار یکسانی ندارند. برای مثال، بعضی طراحی‌ها ایزولاسیون الکتریکی بین ورودی و خروجی دارند و بعضی دیگر ندارند.

در پایان این فرایند، برق مناسب برای مدار کم‌ولتاژ خودرو فراهم می‌شود و باتری کمکی نیز در صورت نیاز و مطابق راهبرد مدیریت انرژی خودرو شارژ خواهد شد.

اجزای اصلی مبدل DC-DC

ساختار مبدل DC-DC به توان موردنیاز، ولتاژ ورودی و خروجی و طراحی سازنده بستگی دارد؛ اما معمولاً تعدادی از اجزای زیر در آن وجود دارند.

1. ترانزیستورهای قدرت

ترانزیستورهای قدرت، مانند MOSFET یا IGBT در طراحی‌های مختلف، وظیفه کلیدزنی جریان را بر عهده دارند. خرابی این قطعات می‌تواند باعث اختلال در تبدیل انرژی یا ازکارافتادن مبدل شود.

2. مدار درایور و کنترل

مدار درایور فرمان لازم را برای عملکرد کلیدهای قدرت فراهم می‌کند. بخش کنترل نیز با بررسی اطلاعاتی مانند ولتاژ، جریان و دما، عملکرد مبدل را مدیریت می‌کند.

3. سلف یا ترانسفورماتور

بسته به معماری مبدل، از سلف یا ترانسفورماتور برای انتقال و تبدیل انرژی استفاده می‌شود. ترانسفورماتور در طراحی‌های ایزوله می‌تواند جداسازی الکتریکی ورودی و خروجی را نیز فراهم کند.

4. خازن‌ها و مدار فیلتر

خازن‌ها و اجزای فیلتر به کاهش نوسان ولتاژ و بهبود کیفیت خروجی کمک می‌کنند. خرابی یا افت عملکرد این اجزا ممکن است باعث افزایش ریپل ولتاژ یا ناپایداری خروجی شود.

5. حسگرهای ولتاژ، جریان و دما

در بسیاری از طراحی‌ها، اطلاعات حسگرها برای کنترل و حفاظت مبدل استفاده می‌شود. اگر دما یا جریان از محدوده مجاز خارج شود، سیستم ممکن است توان خروجی را محدود کند یا برای محافظت از قطعه، عملکرد آن را متوقف سازد.

6. سیستم خنک‌کاری

تبدیل انرژی الکتریکی با مقداری اتلاف انرژی و تولید گرما همراه است. به همین دلیل، بسته به طراحی و توان مبدل، ممکن است از خنک‌کاری هوا، مایع یا ترکیبی از روش‌ها استفاده شود.

تفاوت مبدل DC-DC با اینورتر خودرو هیبریدی چیست؟

اینورتر و مبدل DC-DC هر دو از اجزای مهم الکترونیک قدرت هستند؛ اما وظایف آن‌ها یکسان نیست.

اینورتر کششی در بسیاری از خودروهای هیبریدی، برق جریان مستقیم باتری را به برق متناوب مناسب موتور الکتریکی تبدیل می‌کند و با کنترل توان، عملکرد موتور را مدیریت می‌کند.

در مقابل، مبدل DC-DC سطح ولتاژ جریان مستقیم را برای تأمین برق مدارهای کم‌ولتاژ تغییر می‌دهد.

به‌صورت خلاصه:

• اینورتر کششی: تبدیل برق DC به AC برای راه‌اندازی موتور الکتریکی و کنترل توان آن.
• مبدل DC-DC: تبدیل یک سطح ولتاژ DC به سطح ولتاژ DC دیگر، مانند تبدیل ولتاژ باتری کششی به ولتاژ مناسب مدار ۱۲ ولت.

در بعضی خودروها، اینورتر و مبدل DC-DC در یک مجموعه فیزیکی قرار دارند؛ بااین‌حال، از نظر عملکرد دو وظیفه متفاوت انجام می‌دهند.

اگر می‌خواهید با نقش اینورتر در سیستم محرکه آشنا شوید، مطالعه مقاله «اینورتر خودرو هیبریدی چیست؟» نیز می‌تواند درک ارتباط میان این دو بخش را کامل‌تر کند.

علائم خرابی مبدل DC-DC خودرو هیبریدی چیست؟

خرابی مبدل DC-DC ممکن است به شکل‌های مختلفی ظاهر شود. شدت و نوع علائم به معماری خودرو و نحوه مدیریت سیستم برق آن بستگی دارد.

۱. تخلیه‌شدن باتری ۱۲ ولت

یکی از نشانه‌های احتمالی خرابی مبدل DC-DC، شارژنشدن مناسب باتری کمکی است.

اگر مبدل نتواند برق موردنیاز مدار ۱۲ ولت را تأمین کند، بخشی از مصرف برق خودرو از باتری کمکی تأمین می‌شود و شارژ آن کاهش پیدا می‌کند.

البته باتری فرسوده، اتصالات نامناسب، مصرف برق غیرعادی یا ایراد در مدارهای دیگر نیز می‌توانند همین علامت را ایجاد کنند.

۲. روشن‌شدن هشدار سیستم هیبریدی

در بعضی خودروها، اختلال در مدار مبدل DC-DC باعث ثبت کد خطا یا نمایش هشدار مربوط به سیستم برق یا سیستم هیبریدی می‌شود.

نوع هشدار و پیام نمایش‌داده‌شده به سازنده و مدل خودرو بستگی دارد.

۳. اختلال در عملکرد تجهیزات برقی

اگر ولتاژ مدار کم‌ولتاژ به اندازه کافی تأمین نشود، ممکن است برخی تجهیزات الکترونیکی رفتار غیرعادی داشته باشند؛ برای مثال، نمایشگرها خاموش شوند یا بعضی واحدهای کنترل خطا ثبت کنند.

این علائم اختصاصی مبدل DC-DC نیستند و باید همراه با اندازه‌گیری ولتاژ و بررسی مدار تفسیر شوند.

۴. روشن‌نشدن خودرو یا واردنشدن به وضعیت READY

در خودروهای هیبریدی، باتری ۱۲ ولت برای فعال‌شدن برخی واحدهای کنترلی و فرایند راه‌اندازی سیستم اهمیت دارد.

اگر باتری ۱۲ ولت تخلیه شده باشد، خودرو ممکن است وارد وضعیت READY نشود. یکی از علت‌های احتمالی می‌تواند اختلال در شارژ باتری توسط مبدل باشد؛ اما ابتدا باید سلامت باتری، اتصالات و سایر شرایط راه‌اندازی بررسی شوند.

۵. محدودشدن توان یا توقف عملکرد مبدل

برخی مبدل‌ها در صورت افزایش بیش از حد دما، ولتاژ غیرعادی یا بروز خطای داخلی، توان خروجی را محدود می‌کنند یا از مدار خارج می‌شوند.

این عملکرد ممکن است با هشدار یا ثبت کد خطا همراه باشد. بااین‌حال، برای تشخیص علت باید اطلاعات فنی همان خودرو بررسی شود.

دلایل خرابی مبدل DC-DC چیست؟

خرابی مبدل می‌تواند ناشی از ایراد داخلی قطعه یا مشکلی در بخش‌های مرتبط باشد. مهم‌ترین مواردی که باید بررسی شوند عبارت‌اند از:

• خرابی ترانزیستورهای قدرت یا مدار درایور
• اختلال در مدار کنترل
• آسیب‌دیدن خازن‌ها یا اجزای فیلتر
• افزایش بیش از حد دما
• اختلال در سیستم خنک‌کاری
• مشکل در سوکت‌ها، اتصالات یا سیم‌کشی
• ولتاژ ورودی خارج از محدوده مجاز
• خرابی حسگرهای مرتبط
• وجود ایراد در باتری ۱۲ ولت یا مدار شارژ آن

در نتیجه، مشاهده علائم خرابی به‌تنهایی برای تصمیم‌گیری درباره تعویض مبدل کافی نیست. ابتدا باید مشخص شود که ایراد از خود مبدل است یا از مدارها و قطعات مرتبط.

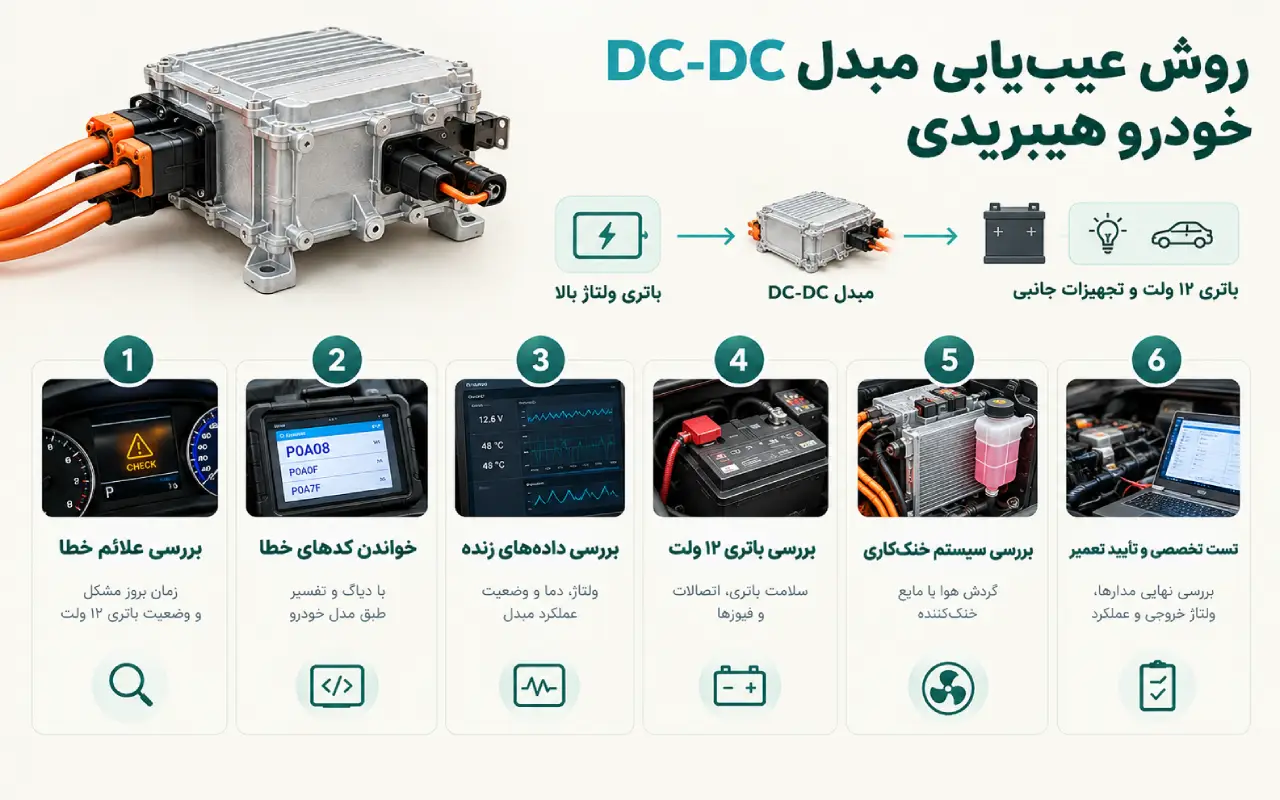

روش عیب‌یابی مبدل DC-DC خودرو هیبریدی

عیب‌یابی اصولی باید بر اساس اطلاعات فنی خودرو و با رعایت الزامات ایمنی سیستم ولتاژ بالا انجام شود.

مرحله اول: بررسی علائم و شرایط بروز خطا

ابتدا باید مشخص شود مشکل چه زمانی رخ می‌دهد؛ برای مثال، هنگام روشن‌کردن خودرو، پس از مدتی کارکرد یا هنگام استفاده از تجهیزات برقی.

همچنین باید وضعیت باتری ۱۲ ولت، هشدارهای صفحه کیلومتر و سابقه تعمیرات بررسی شود.

مرحله دوم: خواندن کدهای خطا با دیاگ

در این مرحله، کدهای خطای واحدهای کنترل مرتبط با سیستم هیبریدی و مدار شارژ بررسی می‌شوند.

برای نمونه، در برخی خودروهای تویوتا، کد P0A08 با مدار وضعیت مبدل DC-DC ارتباط دارد. تفسیر دقیق کد و روش تست آن باید بر اساس مدل خودرو و دستورالعمل تعمیراتی سازنده انجام شود.

وجود کد خطا به‌تنهایی ثابت نمی‌کند که خود مبدل خراب است؛ زیرا سیم‌کشی، اتصالات، مدار کنترل یا شرایط تغذیه نیز می‌توانند در ثبت خطا نقش داشته باشند.

مرحله سوم: بررسی داده‌های زنده

در صورت پشتیبانی دستگاه دیاگ، پارامترهایی مانند ولتاژ مدار کم‌ولتاژ، وضعیت عملکرد مبدل، دمای گزارش‌شده و خطاهای مرتبط بررسی می‌شوند.

مقادیر باید در شرایط مشخص و مطابق دستورالعمل سازنده تفسیر شوند. یک عدد ثابت و عمومی را نمی‌توان برای همه خودروهای هیبریدی معیار قطعی دانست.

مرحله چهارم: بررسی باتری ۱۲ ولت و اتصالات

باتری کمکی، بست‌ها، کابل‌ها، اتصال بدنه و فیوزهای مرتبط باید بررسی شوند.

اتصال نامناسب یا افت ولتاژ در مدار می‌تواند علائمی شبیه خرابی مبدل ایجاد کند. به همین دلیل، قبل از تعویض قطعه باید سلامت این بخش‌ها تأیید شود.

مرحله پنجم: بررسی سیستم خنک‌کاری

اگر مبدل دارای سیستم خنک‌کاری اختصاصی باشد، باید اجزای مربوط به گردش هوا یا مایع خنک‌کننده، متناسب با طراحی خودرو، بررسی شوند.

افزایش دما ممکن است موجب محدودشدن توان یا توقف عملکرد مبدل شود. بنابراین بررسی شرایط حرارتی بخشی از فرایند عیب‌یابی است.

مرحله ششم: تست تخصصی و تأیید تعمیر

پس از بررسی مدارها و داده‌ها، تست‌های تخصصی مطابق دستورالعمل تعمیراتی خودرو انجام می‌شوند.

بعد از رفع ایراد نیز باید کدهای خطا، ولتاژ خروجی و عملکرد سیستم دوباره بررسی شوند تا مشخص شود مشکل برطرف شده است.

نکات ایمنی هنگام بررسی مبدل DC-DC

مبدل DC-DC در بسیاری از خودروهای هیبریدی با مدار باتری ولتاژ بالا ارتباط دارد. این مدار می‌تواند حتی پس از خاموش‌کردن خودرو نیز خطرناک باشد.

بنابراین رعایت نکات زیر ضروری است:

• پیش از شروع کار، دستورالعمل ایمنی و تعمیراتی سازنده را مطالعه کنید.
• از تجهیزات حفاظت فردی و ابزارهای عایق مناسب استفاده کنید.
• قطع‌کردن برق خودرو را فقط مطابق روش تعیین‌شده سازنده انجام دهید.
• زمان تخلیه خازن‌ها و روش تأیید بی‌برقی باید بر اساس دستورالعمل همان خودرو باشد.
• به کابل‌های نارنجی‌رنگ و اتصالات ولتاژ بالا دست نزنید.
• اندازه‌گیری یا بازکردن مدار ولتاژ بالا را به افراد آموزش‌دیده و مجهز به ابزار مناسب بسپارید.

هشدار: خاموش‌بودن خودرو به معنی بی‌خطر بودن تمام مدارهای الکتریکی آن نیست. بازکردن مبدل یا اندازه‌گیری مستقیم بخش ولتاژ بالا بدون آموزش تخصصی می‌تواند خطر برق‌گرفتگی جدی ایجاد کند.

آیا خرابی مبدل DC-DC باعث تخلیه باتری هیبریدی می‌شود؟

در بسیاری از خودروهای هیبریدی، خرابی مبدل DC-DC مستقیماً به معنی خراب‌شدن باتری کششی نیست.

اگر مبدل نتواند مدار ۱۲ ولت را به‌درستی تغذیه کند، باتری کمکی ممکن است تخلیه شود و خودرو با اختلال در راه‌اندازی یا عملکرد تجهیزات برقی مواجه شود.

باتری ولتاژ بالا و باتری ۱۲ ولت وظایف متفاوتی دارند؛ بنابراین برای تشخیص مشکل باید وضعیت هر دو سیستم به‌صورت جداگانه بررسی شود.

تفاوت مبدل DC-DC در خودروهای هیبریدی مختلف

همه خودروهای هیبریدی از یک معماری الکتریکی استفاده نمی‌کنند.

برای مثال، در بعضی خودروها مبدل DC-DC ولتاژ باتری کششی را به ولتاژ مدار ۱۲ ولت تبدیل می‌کند. در برخی سیستم‌های هیبریدی ۴۸ ولتی نیز مبدل، شبکه ۴۸ ولت را به شبکه ۱۲ ولت متصل می‌کند.

علاوه بر این، در بعضی طراحی‌ها امکان انتقال انرژی در دو جهت وجود دارد، درحالی‌که برخی مبدل‌ها برای انتقال انرژی در یک جهت طراحی شده‌اند.

به همین دلیل، محل نصب، تعداد سوکت‌ها، مشخصات ولتاژ، روش تست و کدهای خطا باید با توجه به مدل خودرو بررسی شوند.

در خودروهای هیبریدی، عملکرد صحیح باتری ولتاژ بالا و BMS نقش مهمی در تأمین انرژی موردنیاز مجموعه محرکه دارد. همچنین، آشنایی با نحوه عملکرد سیستم ولتاژ بالای خودرو هیبریدی به درک بهتر ارتباط میان باتری، اینورتر و مبدل DC-DC کمک می‌کند.

آیا تعمیر مبدل DC-DC به تخصص برق خودرو نیاز دارد؟

بله. عیب‌یابی دقیق این قطعه به آشنایی با الکترونیک قدرت، مدارهای کم‌ولتاژ و ولتاژ بالا، سیستم مدیریت انرژی و روش استفاده از دستگاه دیاگ نیاز دارد.

یک تعمیرکار متخصص باید بتواند میان خرابی داخلی مبدل، ایراد سیم‌کشی، ضعف باتری ۱۲ ولت و خطاهای واحدهای کنترل تفاوت قائل شود.

اگر قصد دارید دانش خود را در زمینه مدارهای الکتریکی و عیب‌یابی سیستم‌های خودرو توسعه دهید، می‌توانید از مسیر آموزش برق خودرو در کارنو مهارت استفاده کنید.

نتیجه‌گیری

مبدل DC-DC خودرو هیبریدی یکی از اجزای کلیدی سیستم برق خودرو است که در بسیاری از مدل‌ها، انرژی باتری ولتاژ بالا را به ولتاژ مناسب برای تجهیزات کم‌ولتاژ تبدیل می‌کند و در شارژ باتری ۱۲ ولت نقش دارد.

خرابی این قطعه ممکن است با تخلیه باتری کمکی، هشدارهای سیستم هیبریدی، اختلال در تجهیزات برقی یا مشکل در ورود خودرو به وضعیت READY همراه شود؛ اما هیچ‌یک از این علائم به‌تنهایی خرابی مبدل را ثابت نمی‌کنند.

برای عیب‌یابی اصولی باید کدهای خطا، داده‌های زنده، وضعیت باتری ۱۲ ولت، اتصالات، مدار کنترل و سیستم خنک‌کاری بررسی شوند. همچنین هرگونه کار روی مدار ولتاژ بالا باید مطابق دستورالعمل سازنده و توسط فرد آموزش‌دیده انجام شود.

اگر می‌خواهید ارتباط مبدل DC-DC با سایر بخش‌های سیستم هیبریدی را بهتر بشناسید، مطالعه مقاله اینورتر خودرو هیبریدی و سیستم ولتاژ بالای خودرو هیبریدی می‌تواند درک شما را از ساختار این سیستم کامل‌تر کند.

برای یادگیری اصولی‌تر عیب‌یابی مدارهای الکتریکی و سیستم‌های کنترلی خودرو نیز می‌توانید مسیر آموزش برق خودرو  را دنبال کنید. همچنین برای مشاهده مطالب آموزشی جدید، به پیج اینستاگرام کارنو مهارت سر بزنید.

سوالات متداول

1. مبدل DC-DC خودرو هیبریدی چیست؟

مبدل DC-DC قطعه‌ای الکترونیکی است که سطح ولتاژ جریان مستقیم را تغییر می‌دهد. در بسیاری از خودروهای هیبریدی، این قطعه انرژی باتری کششی را به ولتاژ مناسب مدار ۱۲ ولت تبدیل می‌کند.

2. وظیفه مبدل DC-DC چیست؟

تأمین برق تجهیزات کم‌ولتاژ، کمک به شارژ باتری ۱۲ ولت و تثبیت ولتاژ مدار کم‌ولتاژ از وظایف رایج این مبدل هستند.

3. علائم خرابی مبدل DC-DC چیست؟

تخلیه باتری ۱۲ ولت، هشدار سیستم هیبریدی، اختلال در تجهیزات برقی و بروز مشکل در ورود خودرو به وضعیت READY از علائم احتمالی هستند.

4. آیا مبدل DC-DC همان اینورتر است؟

خیر. اینورتر کششی معمولاً برق DC را به AC مناسب موتور الکتریکی تبدیل می‌کند، اما مبدل DC-DC سطح ولتاژ DC را تغییر می‌دهد.

5. آیا خرابی مبدل DC-DC باعث روشن‌نشدن خودرو می‌شود؟

ممکن است. اگر اختلال در مبدل باعث تخلیه باتری ۱۲ ولت شود، برخی واحدهای کنترلی ممکن است نتوانند به‌درستی فعال شوند و خودرو وارد وضعیت READY نشود.

6. چگونه مبدل DC-DC را عیب‌یابی کنیم؟

با بررسی کدهای خطا، داده‌های زنده، ولتاژ مدار کم‌ولتاژ، سلامت باتری ۱۲ ولت، اتصالات و سیستم خنک‌کاری می‌توان عیب‌یابی را آغاز کرد. تست نهایی باید مطابق دستورالعمل سازنده انجام شود.

7. آیا مبدل DC-DC باتری ولتاژ بالا را شارژ می‌کند؟

در معماری رایج خودروهای هیبریدی، وظیفه اصلی مبدل کم‌ولتاژ، تأمین مدارهای جانبی و شارژ باتری ۱۲ ولت است؛ نه شارژ باتری کششی. مسیرهای شارژ باتری کششی به طراحی سیستم بستگی دارند.

8. آیا خرابی مبدل DC-DC به معنی خرابی باتری هیبریدی است؟

خیر. باتری کششی و باتری کمکی ۱۲ ولت وظایف متفاوتی دارند. برای تشخیص مشکل باید هر سیستم جداگانه بررسی شود.

9. آیا همه خودروهای هیبریدی مبدل DC-DC دارند؟

در خودروهای هیبریدی و برقی، نوعی راهکار برای تأمین انرژی مدار کم‌ولتاژ لازم است؛ اما معماری، محل نصب و مشخصات مبدل در مدل‌های مختلف متفاوت است.

10. آیا تعمیر مبدل DC-DC خطرناک است؟

کار روی بخش‌های متصل به ولتاژ بالا خطر برق‌گرفتگی جدی دارد. بررسی و تعمیر این بخش‌ها باید توسط فرد آموزش‌دیده و مطابق دستورالعمل سازنده انجام شود.
