BMS چیست؟ سیستم مدیریت باتری خودرو هیبریدی چگونه کار می‌کند؟

باتری ولتاژ بالای خودروهای هیبریدی فقط مجموعه‌ای از سلول‌های به‌هم‌پیوسته نیست؛ این مجموعه برای عملکرد ایمن و پایدار به یک سیستم کنترل دقیق نیاز دارد. BMS یا سیستم مدیریت باتری وظیفه دارد وضعیت سلول‌ها و ماژول‌های باتری را به‌صورت مداوم پایش کند و اطلاعات لازم را برای کنترل شارژ، دما، توان خروجی و ایمنی باتری در اختیار سیستم کنترل خودرو قرار دهد.

برای تعمیرکار خودروهای هیبریدی، شناخت BMS اهمیت زیادی دارد؛ زیرا بسیاری از خطاهایی که به‌صورت کاهش توان، محدود شدن شارژ، روشن شدن چراغ هشدار یا ورود خودرو به حالت حفاظتی دیده می‌شوند، می‌توانند با عملکرد سیستم مدیریت باتری ارتباط داشته باشند.

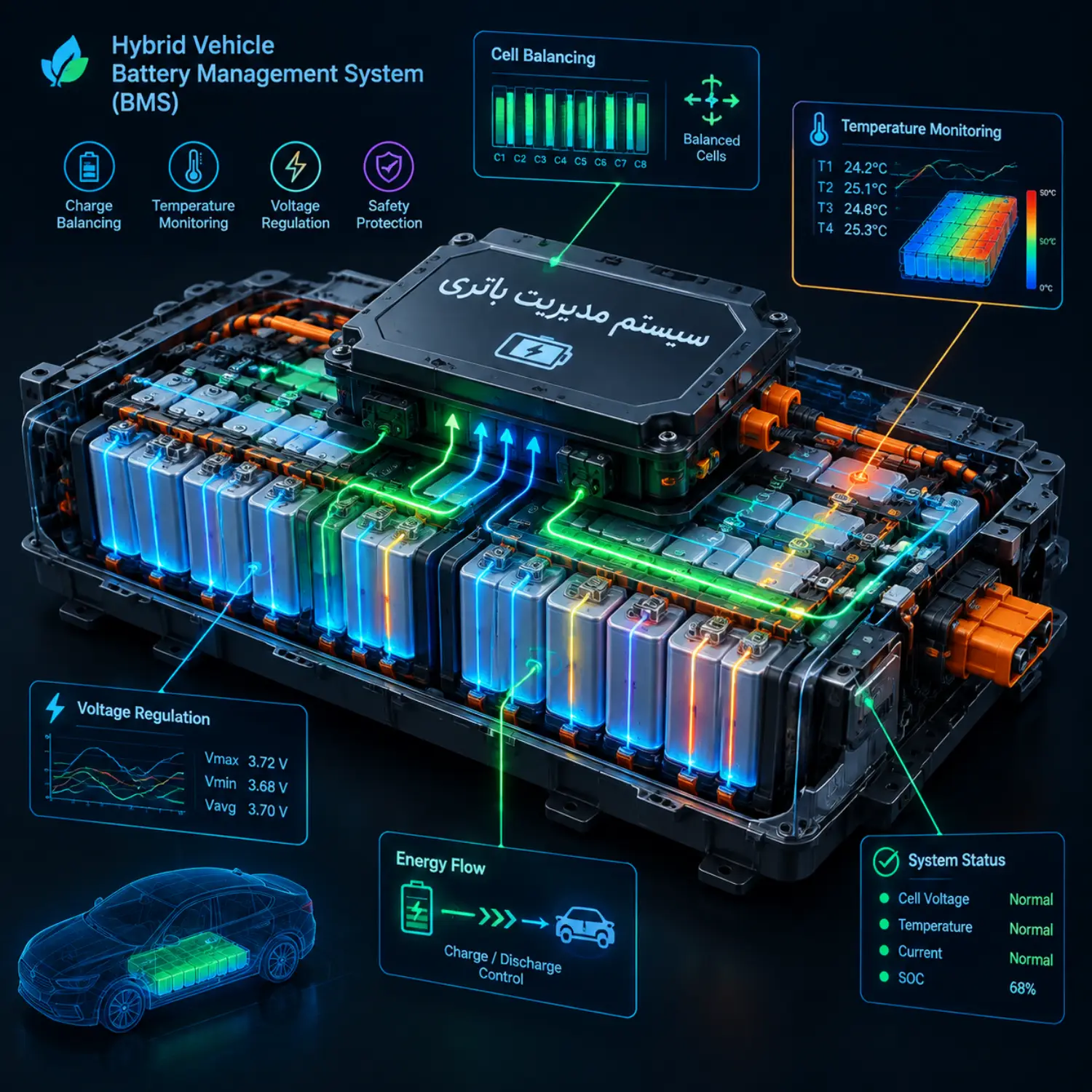

BMS چیست؟

BMS مخفف Battery Management System و به معنای «سیستم مدیریت باتری» است.

BMS مجموعه‌ای از سخت‌افزار و نرم‌افزار است که وضعیت باتری ولتاژ بالا را پایش و مدیریت می‌کند. این سیستم با اندازه‌گیری پارامترهایی مانند ولتاژ سلول‌ها، دمای باتری و جریان، وضعیت عملکرد باتری را ارزیابی می‌کند.

در خودروهای هیبریدی، BMS معمولاً بخشی از زنجیره کنترل سیستم ولتاژ بالا است و اطلاعات آن می‌تواند از طریق شبکه ارتباطی خودرو، مانند CAN، با ECUهای دیگر تبادل شود.

نکته مهم برای تعمیرکار این است که BMS صرفاً یک «مدار اندازه‌گیری ولتاژ» نیست؛ بلکه داده‌های مختلف باتری را جمع‌آوری و تحلیل می‌کند تا محدوده کاری ایمن باتری حفظ شود.

چرا باتری هیبریدی به BMS نیاز دارد؟

باتری هیبریدی از تعداد زیادی سلول تشکیل شده است. حتی اگر سلول‌ها در شرایط مشابه کار کنند، ممکن است به‌مرور زمان ظرفیت، مقاومت داخلی و رفتار الکتریکی آن‌ها با یکدیگر متفاوت شود.

اگر اختلاف بین سلول‌ها افزایش پیدا کند، کل پک باتری ممکن است نتواند با حداکثر ظرفیت خود کار کند.

BMS برای مدیریت این شرایط، به‌طور مداوم اطلاعات باتری را بررسی می‌کند.

مهم‌ترین دلایل استفاده از BMS عبارت‌اند از:

• جلوگیری از شارژ یا دشارژ خارج از محدوده مجاز
• پایش ولتاژ سلول‌ها و ماژول‌ها
• کنترل وضعیت حرارتی باتری
• تشخیص اختلاف بین سلول‌ها
• تخمین شارژ باقی‌مانده باتری
• ارزیابی سلامت باتری
• مدیریت فرایند بالانس سلول‌ها
• ارسال اطلاعات باتری به سایر واحدهای کنترل
• فعال‌سازی استراتژی‌های حفاظتی هنگام تشخیص شرایط غیرعادی

بنابراین BMS را می‌توان یکی از مهم‌ترین بخش‌های کنترلی باتری ولتاژ بالای خودرو دانست.

وظایف اصلی BMS

وظایف BMS بسته به معماری خودرو و سازنده متفاوت است، اما معمولاً چند وظیفه اصلی دارد.

پایش سلول‌ها

BMS ولتاژ سلول‌ها یا گروه‌های سلولی را اندازه‌گیری می‌کند. این اطلاعات برای تشخیص اختلاف ولتاژ و شناسایی شرایط غیرعادی اهمیت دارد.

برای مثال، اگر یک گروه سلولی نسبت به سایر گروه‌ها اختلاف محسوسی داشته باشد، ممکن است سیستم آن را به‌عنوان یک وضعیت غیرعادی ثبت کند.

البته صرف مشاهده اختلاف ولتاژ به معنی خراب بودن قطعی همان سلول نیست. مقاومت اتصالات، دمای باتری، وضعیت شارژ و شرایط کاری نیز باید بررسی شوند.

کنترل دما

دما تأثیر مستقیمی بر عملکرد و عمر باتری دارد.

در پک‌های هیبریدی معمولاً چند حسگر دما در نقاط مختلف باتری قرار می‌گیرد تا BMS بتواند وضعیت حرارتی مجموعه را ارزیابی کند.

در صورت افزایش بیش از حد دما، سیستم مدیریت باتری می‌تواند محدودیت‌هایی برای جریان شارژ یا دشارژ اعمال کند.

در برخی خودروها، BMS با سیستم خنک‌کاری باتری نیز ارتباط دارد تا شرایط حرارتی کنترل شود.

کنترل ولتاژ

BMS ولتاژ سلول‌ها یا گروه‌های سلولی را کنترل می‌کند.

دو موضوع در این قسمت اهمیت زیادی دارد:

ولتاژ مطلق و اختلاف ولتاژ بین سلول‌ها.

اگر ولتاژ یک بخش از پک با سایر بخش‌ها اختلاف قابل‌توجهی داشته باشد، تعمیرکار باید علت این اختلاف را بررسی کند.

بالانس سلول‌ها

بالانس یا Cell Balancing به فرایندی گفته می‌شود که برای کاهش اختلاف وضعیت شارژ بین سلول‌ها یا گروه‌های سلولی انجام می‌شود.

در باتری‌هایی که سلول‌ها به‌مرور زمان رفتار متفاوتی پیدا می‌کنند، اختلاف وضعیت شارژ می‌تواند افزایش پیدا کند.

BMS در معماری‌هایی که قابلیت بالانس دارند، با استفاده از مدار بالانس، اختلاف را مدیریت می‌کند.

دو مفهوم اصلی بالانس عبارت‌اند از:

• بالانس غیرفعال
• بالانس فعال

در بالانس غیرفعال، انرژی اضافی یک سلول یا گروه معمولاً از طریق مدار مقاومتی به گرما تبدیل می‌شود.

در بالانس فعال، انرژی می‌تواند بین سلول‌ها یا گروه‌های مختلف منتقل شود. معماری فعال پیچیده‌تر است و در همه خودروها استفاده نمی‌شود.

تخمین وضعیت شارژ

یکی از مهم‌ترین پارامترهای BMS، State of Charge یا SOC است.

SOC به زبان ساده نشان می‌دهد باتری چه مقدار شارژ قابل استفاده دارد.

اما SOC الزاماً برابر با یک اندازه‌گیری ساده ولتاژ نیست. BMS می‌تواند برای تخمین SOC از اطلاعات مختلفی مانند جریان، ولتاژ، دما، سابقه عملکرد و مدل باتری استفاده کند.

به همین دلیل، نمایش یک درصد مشخص روی ابزار عیب‌یابی الزاماً به معنی آن نیست که باتری دقیقاً همان درصد انرژی فیزیکی را در خود ذخیره کرده است.

State of Health یا سلامت باتری چیست؟

پارامتر مهم دیگر SOH یا State of Health است.

SOH وضعیت سلامت و ظرفیت عملکردی باتری را نسبت به شرایط مرجع نشان می‌دهد.

با افزایش عمر باتری، ظرفیت قابل استفاده کاهش می‌یابد و مقاومت داخلی سلول‌ها می‌تواند افزایش پیدا کند.

BMS با تحلیل داده‌های عملکردی می‌تواند وضعیت سلامت باتری را تخمین بزند.

برای تعمیرکار، یک نکته بسیار مهم وجود دارد:

SOH به‌تنهایی نباید مبنای تشخیص خرابی یک سلول قرار گیرد.

برای تشخیص دقیق باید اطلاعاتی مانند اختلاف ولتاژ، رفتار باتری تحت بار، دما، کدهای خطا و داده‌های ثبت‌شده توسط دستگاه عیب‌یاب نیز بررسی شوند.

ارتباط BMS با ECU

BMS به‌صورت مستقل کار نمی‌کند و در بسیاری از خودروهای هیبریدی با واحدهای کنترل مختلف ارتباط دارد.

بسته به معماری خودرو، اطلاعات باتری می‌تواند برای واحدهایی مانند:

• ECU هیبرید
• کنترلر موتور الکتریکی
• سیستم مدیریت توان
• ECU موتور احتراقی
• سیستم کنترل شارژ

ارسال شود.

برای مثال، اگر دمای باتری افزایش پیدا کند یا شرایط شارژ از محدوده مجاز خارج شود، سیستم کنترل خودرو می‌تواند توان شارژ یا دشارژ را محدود کند.

در نتیجه، یک مشکل در BMS ممکن است در عملکرد سیستم‌های دیگری نیز خود را نشان دهد.

ارتباط BMS با شبکه CAN

در بسیاری از خودروهای مدرن، واحدهای کنترلی از طریق شبکه CAN با یکدیگر ارتباط دارند.

BMS نیز می‌تواند اطلاعات مختلفی را از طریق CAN ارسال یا دریافت کند.

این اطلاعات ممکن است شامل مواردی مانند:

• وضعیت باتری
• دمای باتری
• مقدار شارژ تخمینی
• توان قابل‌استفاده
• وضعیت خطا
• محدودیت شارژ
• محدودیت دشارژ

باشد.

بنابراین هنگام عیب‌یابی، همیشه نباید مستقیماً سراغ خود باتری رفت.

گاهی اوقات مشکل اصلی می‌تواند در مسیر ارتباطی باشد؛ برای مثال:

• قطعی سیم CAN
• اتصال کوتاه
• مقاومت ترمینیشن نامناسب
• مشکل تغذیه ECU
• اتصال بدنه نامناسب
• خرابی کانکتور

در چنین شرایطی ممکن است BMS سالم باشد اما اطلاعات آن به ECUهای دیگر نرسد.

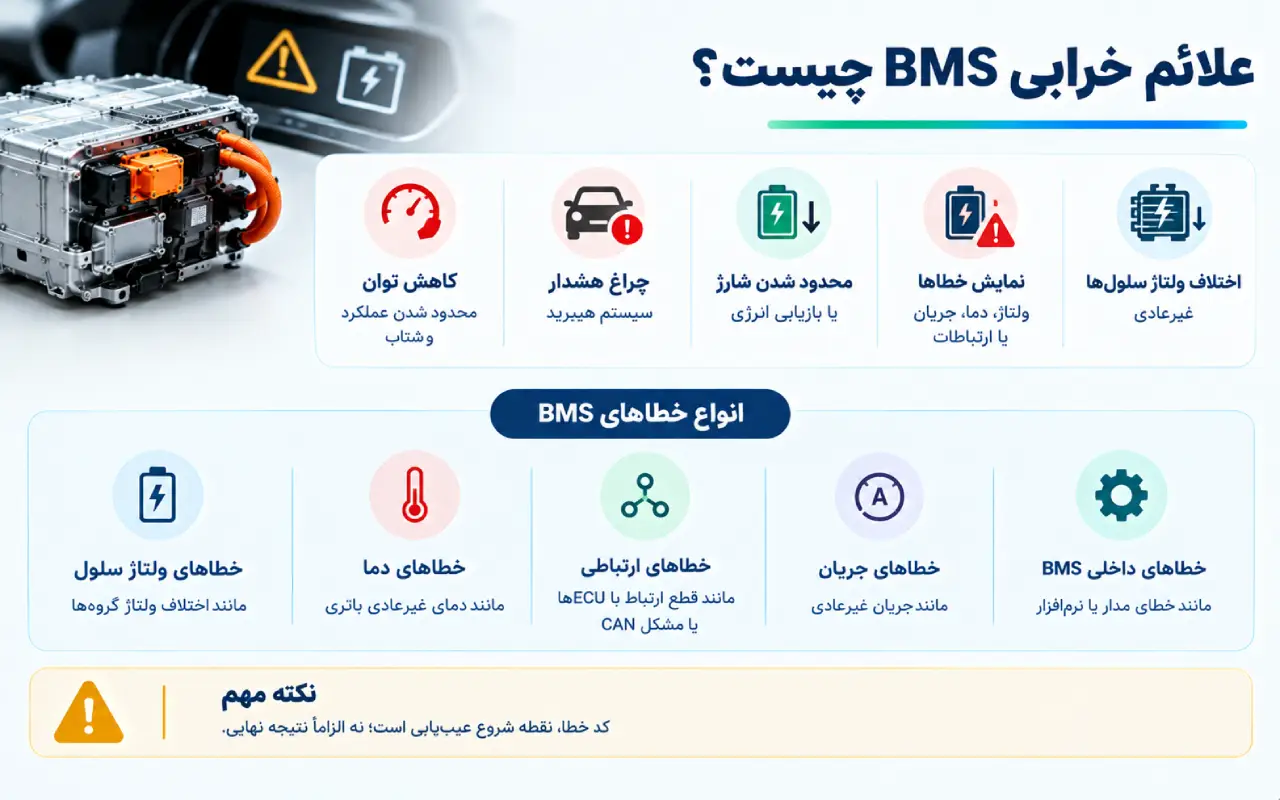

علائم خرابی BMS چیست؟

خرابی BMS می‌تواند با علائم مختلفی ظاهر شود و بسته به نوع خودرو متفاوت است.

برخی نشانه‌های رایج عبارت‌اند از:

روشن شدن چراغ هشدار سیستم هیبرید

ممکن است خرابی یا تشخیص شرایط غیرعادی توسط BMS باعث ثبت خطا در سیستم هیبرید شود.

کاهش توان خودرو

اگر سیستم مدیریت باتری شرایط غیرایمن یا غیرعادی تشخیص دهد، ممکن است توان قابل‌استفاده باتری محدود شود.

در نتیجه راننده کاهش شتاب یا محدود شدن عملکرد سیستم هیبرید را احساس می‌کند.

محدود شدن شارژ یا بازیابی انرژی

در برخی شرایط، سیستم می‌تواند میزان شارژ یا انرژی بازیافتی هنگام ترمزگیری را کاهش دهد.

نمایش خطاهای باتری

ثبت کدهای خطا مرتبط با ولتاژ سلول‌ها، دما، جریان یا ارتباطات می‌تواند نشانه وجود مشکل در سیستم مدیریت باتری باشد.

اختلاف غیرعادی ولتاژ سلول‌ها

اختلاف ولتاژ بین گروه‌های مختلف باتری می‌تواند یکی از داده‌های مهم در تشخیص باشد؛ اما همان‌طور که گفته شد، این اختلاف به‌تنهایی اثبات‌کننده خرابی BMS نیست.

خطاهای مربوط به BMS

کدهای خطا در خودروهای مختلف یکسان نیستند و نام و شماره دقیق آن‌ها به سازنده، مدل خودرو و معماری سیستم بستگی دارد.

خطاها معمولاً در چند گروه قرار می‌گیرند:

خطاهای ولتاژ سلول

مانند اختلاف غیرعادی ولتاژ یک گروه با سایر گروه‌ها.

خطاهای دما

مانند بالا بودن دمای باتری یا غیرمنطقی بودن سیگنال حسگر دما.

خطاهای ارتباطی

مانند قطع ارتباط BMS با سایر ECUها یا وجود مشکل در شبکه CAN.

خطاهای جریان

در صورت مشاهده جریان غیرعادی یا اختلاف بین جریان واقعی و مقدار مورد انتظار، ممکن است خطای مربوط به اندازه‌گیری جریان ثبت شود.

خطاهای داخلی BMS

در برخی شرایط، خود مدار یا نرم‌افزار BMS ممکن است دچار خطا شود.

نکته مهم این است که تعمیرکار نباید صرفاً با مشاهده کد خطا، قطعه را تعویض کند. کد خطا نقطه شروع عیب‌یابی است، نه الزاماً نتیجه نهایی.

چگونه BMS را عیب‌یابی کنیم؟

عیب‌یابی BMS باید مرحله‌به‌مرحله انجام شود.

مرحله اول: بررسی کدهای خطا

ابتدا با دستگاه عیب‌یاب مناسب خودرو، تمام کدهای خطای مرتبط با سیستم هیبرید و باتری را بررسی کنید.

بهتر است علاوه بر کد خطا، اطلاعاتی مانند Freeze Frame و داده‌های لحظه‌ای نیز بررسی شوند.

مرحله دوم: بررسی وضعیت تغذیه و بدنه

قبل از متهم کردن BMS، تغذیه، اتصال بدنه و وضعیت کانکتورها را بررسی کنید.

افت ولتاژ، خوردگی، شل بودن اتصال یا قطعی سیم می‌تواند باعث ایجاد خطای ظاهراً مرتبط با BMS شود.

مرحله سوم: بررسی داده‌های زنده

داده‌های زنده یکی از مهم‌ترین ابزارهای تعمیرکار برای بررسی سیستم مدیریت باتری هستند.

پارامترهایی مانند:

• ولتاژ سلول‌ها یا بلوک‌ها
• دمای سنسورها
• جریان باتری
• SOC
• توان قابل‌استفاده
• وضعیت شارژ و دشارژ

باید بررسی شوند.

مرحله چهارم: مقایسه سلول‌ها

اگر اختلاف ولتاژ مشاهده شد، باید مشخص شود که این اختلاف در چه شرایطی رخ داده است.

بررسی در حالت بی‌باری، شتاب‌گیری، ترمز احیایی و شرایط مختلف شارژ می‌تواند اطلاعات بیشتری در اختیار تعمیرکار قرار دهد.

مرحله پنجم: بررسی سیستم خنک‌کاری

در صورت وجود مشکل دمایی، مسیر خنک‌کاری باتری، فن، کانال‌های هوا، حسگرهای دما و عملکرد سیستم مربوطه باید بررسی شوند.

گرفتگی مسیر هوای خنک‌کننده نیز می‌تواند باعث افزایش دمای باتری شود.

مرحله ششم: بررسی شبکه ارتباطی

اگر خطاهای ارتباطی وجود داشته باشد، بررسی شبکه CAN اهمیت زیادی دارد.

تغذیه ECU، سیم‌کشی، کانکتورها و وضعیت شبکه باید طبق دستورالعمل تعمیراتی همان خودرو بررسی شوند.

مرحله هفتم: تست تخصصی باتری

اگر داده‌ها نشان دهند که مشکل از عملکرد واقعی پک باتری است، تست‌های تخصصی‌تر باید انجام شوند.

در این مرحله ممکن است بررسی مقاومت داخلی، رفتار ولتاژ تحت بار، ظرفیت قابل استفاده و وضعیت ماژول‌ها یا سلول‌ها لازم باشد.

آیا خرابی BMS یعنی باتری خراب است؟

خیر.

این یکی از اشتباهات رایج در عیب‌یابی خودروهای هیبریدی است.

ثبت یک خطای مرتبط با BMS الزاماً به معنی خرابی خود پک باتری نیست.

ممکن است علت مشکل یکی از موارد زیر باشد:

• حسگر معیوب
• سیم‌کشی
• کانکتور
• تغذیه
• اتصال بدنه
• شبکه CAN
• سیستم خنک‌کاری
• اختلاف واقعی بین سلول‌ها
• مدار اندازه‌گیری
• نرم‌افزار یا خود واحد BMS

بنابراین ابتدا باید علت اصلی خطا مشخص شود.

نکات ایمنی در عیب‌یابی BMS

باتری هیبریدی یک مجموعه ولتاژ بالاست و کار روی آن می‌تواند خطر برق‌گرفتگی و ایجاد قوس الکتریکی داشته باشد.

تعمیرکار باید قبل از هرگونه کار روی سیستم ولتاژ بالا، دستورالعمل ایمنی و تعمیراتی همان خودرو را رعایت کند.

استفاده از تجهیزات حفاظت فردی مناسب، ابزار عایق‌شده و روش صحیح قطع و ایزوله‌سازی سیستم ولتاژ بالا ضروری است.

همچنین نباید صرفاً بر اساس یک عدد عمومی درباره ولتاژ باتری یا زمان تخلیه سیستم تصمیم‌گیری کرد؛ مشخصات و روش ایمن‌سازی هر خودرو باید از مستندات تعمیراتی همان سازنده گرفته شود.

جمع‌بندی

BMS یکی از مهم‌ترین بخش‌های سیستم مدیریت باتری خودروهای هیبریدی است و وظیفه دارد پارامترهایی مانند ولتاژ سلول‌ها، دمای باتری، جریان، وضعیت شارژ و سلامت باتری را پایش و مدیریت کند. شناخت صحیح عملکرد BMS و ارتباط آن با ECU و شبکه CAN، برای هر تعمیرکاری که قصد ورود تخصصی به حوزه خودروهای هیبریدی را دارد، اهمیت زیادی دارد.

در عیب‌یابی BMS نیز نباید صرفاً با مشاهده یک کد خطا، باتری یا واحد مدیریت باتری را معیوب اعلام کرد. بررسی داده‌های زنده، اختلاف ولتاژ سلول‌ها، دما، تغذیه، سیم‌کشی، شبکه CAN و شرایط عملکرد باتری، بخش مهمی از یک فرایند عیب‌یابی اصولی است.

آموزش تخصصی برق و سیستم‌های الکترونیکی خودرو

اگر به دنبال یادگیری اصولی و کاربردی برق خودرو، انژکتور، سیستم‌های الکترونیکی و فناوری خودروهای هیبریدی هستید، آکادمی کارنو می‌تواند یکی از مراجع آموزشی تخصصی شما باشد.

آکادمی کارنو با تمرکز بر آموزش مهارت‌های فنی خودرو، تلاش می‌کند مباحث تخصصی را از مفاهیم پایه تا عیب‌یابی عملی، به شکلی قابل‌فهم و کاربردی برای تعمیرکاران و علاقه‌مندان این حوزه ارائه کند.

برای مشاهده آموزش‌ها، مطالب تخصصی، نکات عیب‌یابی و محتوای آموزشی جدید، می‌توانید صفحه اینستاگرام آکادمی کارنو را نیز دنبال کنید.

آکادمی کارنو؛ مرجع آموزش برق خودرو و مهارت‌های تخصصی عیب‌یابی خودرو.

اگر قصد دارید دانش خود را در زمینه برق خودرو، انژکتور و سیستم‌های نوین خودرو افزایش دهید، پیشنهاد می‌کنیم سایر مقالات تخصصی آکادمی کارنو درباره باتری هیبریدی، سیستم ولتاژ بالا، BMS و عیب‌یابی خودروهای هیبریدی را نیز مطالعه کنید.

سوالات متداول

۱. BMS خودرو هیبریدی چیست؟
BMS یا سیستم مدیریت باتری، وظیفه پایش و مدیریت پارامترهایی مانند ولتاژ، جریان و دمای باتری را بر عهده دارد و برای حفظ عملکرد و ایمنی باتری استفاده می‌شود.

۲. مهم‌ترین وظایف BMS چیست؟
پایش ولتاژ سلول‌ها، کنترل دمای باتری، مدیریت شارژ و دشارژ، بالانس سلول‌ها و تخمین وضعیت شارژ و سلامت باتری از مهم‌ترین وظایف BMS هستند.

۳. SOC در BMS به چه معناست؟
SOC مخفف State of Charge است و میزان شارژ قابل‌استفاده باتری را به‌صورت تخمینی نشان می‌دهد. BMS برای محاسبه آن از داده‌هایی مانند جریان، ولتاژ، دما و شرایط کاری باتری استفاده می‌کند.

۴. SOH چیست و چه کاربردی دارد؟
SOH مخفف State of Health است و وضعیت سلامت و ظرفیت عملکردی باتری را نسبت به شرایط مرجع نشان می‌دهد. کاهش ظرفیت و افزایش مقاومت داخلی باتری می‌تواند در ارزیابی SOH مؤثر باشد.

۵. آیا خرابی BMS به معنی خراب بودن باتری هیبریدی است؟
خیر. خطای BMS می‌تواند به دلیل خرابی حسگر، سیم‌کشی، کانکتور، تغذیه، شبکه CAN، سیستم خنک‌کاری یا خود مدار مدیریت باتری ایجاد شود؛ بنابراین باید پیش از تعویض باتری، عیب‌یابی کامل انجام شود.

۶. BMS چه ارتباطی با شبکه CAN دارد؟
BMS در بسیاری از خودروهای هیبریدی از طریق شبکه CAN با ECUهای دیگر ارتباط برقرار می‌کند و اطلاعاتی مانند وضعیت باتری، دما، SOC، توان قابل‌استفاده و وضعیت خطا را تبادل می‌کند.

۷. چگونه می‌توان BMS خودرو هیبریدی را عیب‌یابی کرد؟
ابتدا کدهای خطا و داده‌های زنده با دستگاه عیب‌یاب بررسی می‌شوند. سپس ولتاژ سلول‌ها، دمای باتری، جریان، تغذیه، اتصال بدنه، سیم‌کشی، شبکه CAN و سیستم خنک‌کاری بررسی می‌شوند تا علت اصلی خطا مشخص شود.
