باتری خودرو هیبریدی چیست؟ ساختار، انواع، عمر، خرابی و تعمیر
باتری خودرو هیبریدی یکی از مهمترین و البته پیچیدهترین اجزای سیستم محرکه خودروهای هیبریدی است. برخلاف تصور رایج، این باتری
باتری خودرو هیبریدی یکی از مهمترین و البته پیچیدهترین اجزای سیستم محرکه خودروهای هیبریدی است. برخلاف تصور رایج، این باتری فقط یک منبع ذخیره انرژی نیست؛ بلکه مجموعهای از سلولها، ماژولها، مدارهای حفاظتی، سیستم مدیریت باتری و سامانه خنککاری است که باید بهصورت هماهنگ کار کنند.
در خودروهای هیبریدی، باتری ولتاژبالا انرژی موردنیاز موتور الکتریکی را تأمین میکند و هنگام ترمزگیری نیز بخشی از انرژی جنبشی خودرو را دریافت و ذخیره میکند. به همین دلیل، سلامت باتری تأثیر مستقیمی بر عملکرد سیستم هیبرید، مصرف سوخت، شتابگیری و نحوه عملکرد موتور بنزینی دارد.
اما باتری هیبریدی چند سال عمر میکند؟ از کجا بفهمیم خراب شده است؟ آیا میتوان آن را تعمیر کرد؟ اختلاف ولتاژ سلولها چه مفهومی دارد؟ و برای تست سلامت آن چه مراحلی باید انجام شود؟
در این مقاله از کارنو مهارت، باتری خودرو هیبریدی را از ساختار داخلی تا روشهای عیبیابی و تعمیر بررسی میکنیم.
باتری هیبرید چیست؟
باتری هیبریدی، یک مجموعه باتری ولتاژبالاست که انرژی الکتریکی را برای استفاده در سیستم محرکه خودرو ذخیره میکند.
در خودروهای هیبریدی، موتور الکتریکی میتواند در شرایط مختلف به حرکت خودرو کمک کند. هنگامی که موتور الکتریکی انرژی دریافت میکند، باتری تخلیه میشود و زمانی که انرژی بازیابی میشود، باتری دوباره شارژ میشود.
بنابراین برخلاف باتری ۱۲ ولتی معمولی، باتری هیبرید نقش بسیار مهمی در سیستم انتقال قدرت دارد.
این باتری معمولاً از چندین بخش اصلی تشکیل شده است:
- سلولهای باتری
- ماژولهای باتری
- مجموعه یا پک باتری
- سیستم مدیریت باتری یا BMS
- سنسورهای ولتاژ و دما
- مدارهای حفاظتی
- سیستم خنککاری
- اتصالات و شینههای داخلی
نوع باتری و معماری آن به خودروساز و مدل خودرو بستگی دارد.
ولتاژ باتری هیبرید چقدر است؟
ولتاژ باتری هیبریدی یک عدد ثابت برای تمام خودروها نیست.
بسته به طراحی خودرو، نوع سیستم هیبرید و نسل فناوری، ولتاژ پک میتواند متفاوت باشد و در بسیاری از خودروهای هیبریدی در محدوده چندصد ولت قرار دارد.
نکته مهم این است که ولتاژ بالای باتری هیبریدی میتواند خطرناک باشد و کار روی آن بدون آموزش، تجهیزات ایمنی و دستورالعمل مخصوص همان خودرو توصیه نمیشود.
همچنین ولتاژ اسمی پک با ولتاژی که در یک لحظه خاص توسط دستگاه اندازهگیری مشاهده میشود الزاماً یکسان نیست؛ زیرا وضعیت شارژ باتری، بار سیستم و شرایط کاری روی ولتاژ تأثیر میگذارند.
به همین دلیل، برای عیبیابی حرفهای نباید فقط به یک عدد ولتاژ کلی اکتفا کرد.
ساختار پک باتری هیبریدی
برای درک بهتر باتری هیبریدی، باید سه مفهوم اصلی را بشناسیم:
Cell → Module → Pack
این سه سطح، ساختار کلی باتری را تشکیل میدهند.
سلول چیست؟
سلول کوچکترین واحد الکتروشیمیایی باتری است.
هر سلول دارای ظرفیت و ولتاژ مشخصی است و تعداد زیادی سلول در کنار یکدیگر قرار میگیرند تا مجموعه باتری بتواند ولتاژ و ظرفیت موردنیاز خودرو را فراهم کند.
ماژول چیست؟
چند سلول در کنار یکدیگر یک Module یا ماژول را تشکیل میدهند.
ماژولها معمولاً به شکلی طراحی میشوند که بتوان آنها را در قالب یک پک بزرگتر نصب و مدیریت کرد.
پک چیست؟
مجموعهای از ماژولها، اتصالات، سنسورها و اجزای مدیریتی و حفاظتی، Battery Pack را تشکیل میدهد.
بنابراین وقتی میگوییم «باتری هیبریدی»، در واقع درباره یک مجموعه کامل صحبت میکنیم، نه فقط چند سلول.
سلول، ماژول و پک چه تفاوتی دارند؟
به زبان ساده:
سلول: واحد پایه باتری
ماژول: مجموعهای از سلولها
پک: مجموعهای از ماژولها و تجهیزات کنترلی و حفاظتی
این تفکیک برای تعمیرکار اهمیت زیادی دارد؛ زیرا خرابی در یک سلول یا ماژول لزوماً به معنی نیاز به تعویض کل پک نیست.
البته تصمیم برای تعمیر یا تعویض باید بر اساس ساختار همان خودرو، وضعیت سایر ماژولها، دادههای BMS و دستورالعمل سازنده انجام شود.
BMS چه کاری انجام میدهد؟
BMS یا Battery Management System یکی از مهمترین بخشهای سیستم باتری ولتاژبالاست.
وظیفه BMS فقط نمایش میزان شارژ باتری نیست. این سیستم وضعیت باتری را از جنبههای مختلف بررسی و مدیریت میکند.
از جمله:
- پایش ولتاژ سلولها یا ماژولها
- بررسی دمای باتری
- کنترل محدوده شارژ و تخلیه
- تشخیص برخی شرایط غیرعادی
- ارسال اطلاعات به واحدهای کنترلی خودرو
- کمک به حفظ باتری در محدوده کاری مناسب
- مدیریت فرآیند بالانس سلولها در سیستمهای مجهز به این قابلیت
دو مفهوم مهم در ارزیابی باتری نیز SOC و SOH هستند.
SOC چیست؟
SOC مخفف State of Charge و به معنی وضعیت شارژ باتری است.
به زبان ساده، SOC نشان میدهد باتری در چه سطحی از شارژ قرار دارد.
SOH چیست؟
SOH مخفف State of Health و به معنی وضعیت سلامت باتری است.
SOH با میزان شارژ فعلی متفاوت است.
ممکن است یک باتری شارژ بالایی داشته باشد اما از نظر سلامت و ظرفیت قابلاستفاده، نسبت به یک باتری سالم ضعیفتر باشد.
سیستم خنککاری باتری هیبریدی
باتری هیبریدی هنگام شارژ و تخلیه گرما تولید میکند.
افزایش بیش از حد دما میتواند روی عملکرد و عمر باتری تأثیر منفی بگذارد. به همین دلیل بسیاری از خودروهای هیبریدی به سیستم مدیریت حرارتی مجهز هستند.
در برخی خودروها، هوا از طریق مسیر مشخصی وارد سیستم خنککاری باتری میشود.
بنابراین گرفتگی دریچه ورودی هوا، کثیف بودن فیلتر یا اختلال در مسیر خنککاری میتواند باعث افزایش دمای باتری شود.
در بعضی طراحیها نیز از روشهای پیشرفتهتر مدیریت حرارتی استفاده میشود.
از دید تعمیرکار، بررسی سیستم خنککاری نباید از فرآیند عیبیابی باتری حذف شود.
عمر باتری هیبرید چقدر است؟
عمر باتری هیبریدی به عوامل مختلفی وابسته است و نمیتوان برای تمام خودروها یک عدد ثابت اعلام کرد.
سن خودرو، میزان پیمایش، شرایط آبوهوایی، نحوه استفاده، دمای کاری، سیستم مدیریت حرارتی و وضعیت شارژ و تخلیه از جمله عواملی هستند که میتوانند بر عمر باتری اثر بگذارند.
همچنین کیفیت طراحی باتری و نحوه استفاده از خودرو اهمیت زیادی دارد.
بنابراین عبارتهایی مانند «هر باتری هیبریدی دقیقاً فلان سال عمر میکند» از نظر فنی قابل تعمیم به تمام خودروها نیست.
مهمتر از سن باتری، وضعیت واقعی سلامت آن است.
Price range: 38.000.000 تومان through 40.000.000 تومان
یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در 42 فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنیکاران خودرو. مناسب برای فنیکارانی که بهدنبال افزایش درآمد خود هستند.
چه عواملی عمر باتری هیبریدی را کم میکنند؟
چند عامل میتوانند فرسایش باتری را افزایش دهند.
دمای بالا
حرارت بالا یکی از عوامل مهم در فرسایش باتریهای ولتاژبالاست.
به همین دلیل عملکرد صحیح سیستم خنککاری اهمیت زیادی دارد.
اختلال در سیستم خنککاری
اگر مسیر خنککاری مسدود شود یا فن و سایر اجزای مرتبط عملکرد مناسبی نداشته باشند، کنترل دمای باتری دشوارتر میشود.
فرسایش طبیعی
باتری نیز مانند سایر تجهیزات مصرفی، با گذشت زمان و تعداد چرخههای کاری دچار فرسایش میشود.
شرایط کاری سنگین
استفاده طولانیمدت و سنگین از سیستم محرکه میتواند میزان کار باتری را افزایش دهد.
البته نحوه تأثیر این عوامل به طراحی خودرو و استراتژی مدیریت باتری وابسته است.
علائم خرابی باتری هیبریدی چیست؟
خرابی باتری همیشه با یک علامت مشخص ظاهر نمیشود.
برخی نشانههای احتمالی عبارتاند از:
- روشن شدن چراغ هشدار سیستم هیبرید
- ثبت کد خطا در سیستم مدیریت باتری
- کاهش عملکرد موتور الکتریکی
- تغییر غیرعادی در سطح شارژ نمایشدادهشده
- روشن و خاموش شدن مکرر موتور بنزینی در شرایط غیرمعمول
- افزایش مصرف سوخت
- کاهش توان سیستم هیبرید
- افزایش دمای باتری
- اختلاف غیرعادی بین ولتاژ بخشهای مختلف پک
اما نکته مهم این است که هیچکدام از این علائم بهتنهایی اثباتکننده خرابی پک باتری نیستند.
برای تشخیص باید اطلاعات دیاگ، دادههای زنده و شرایط خودرو در کنار یکدیگر بررسی شوند.

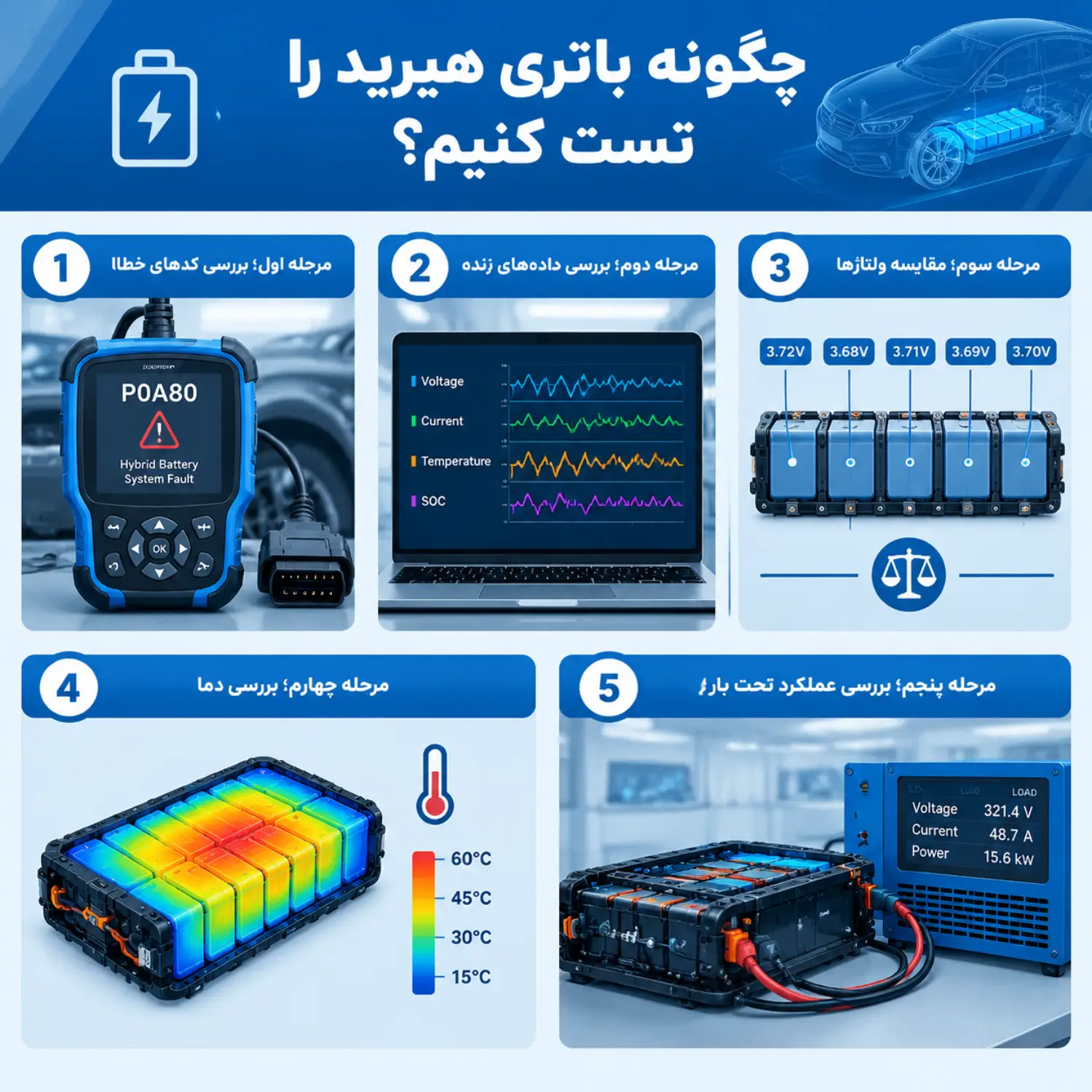

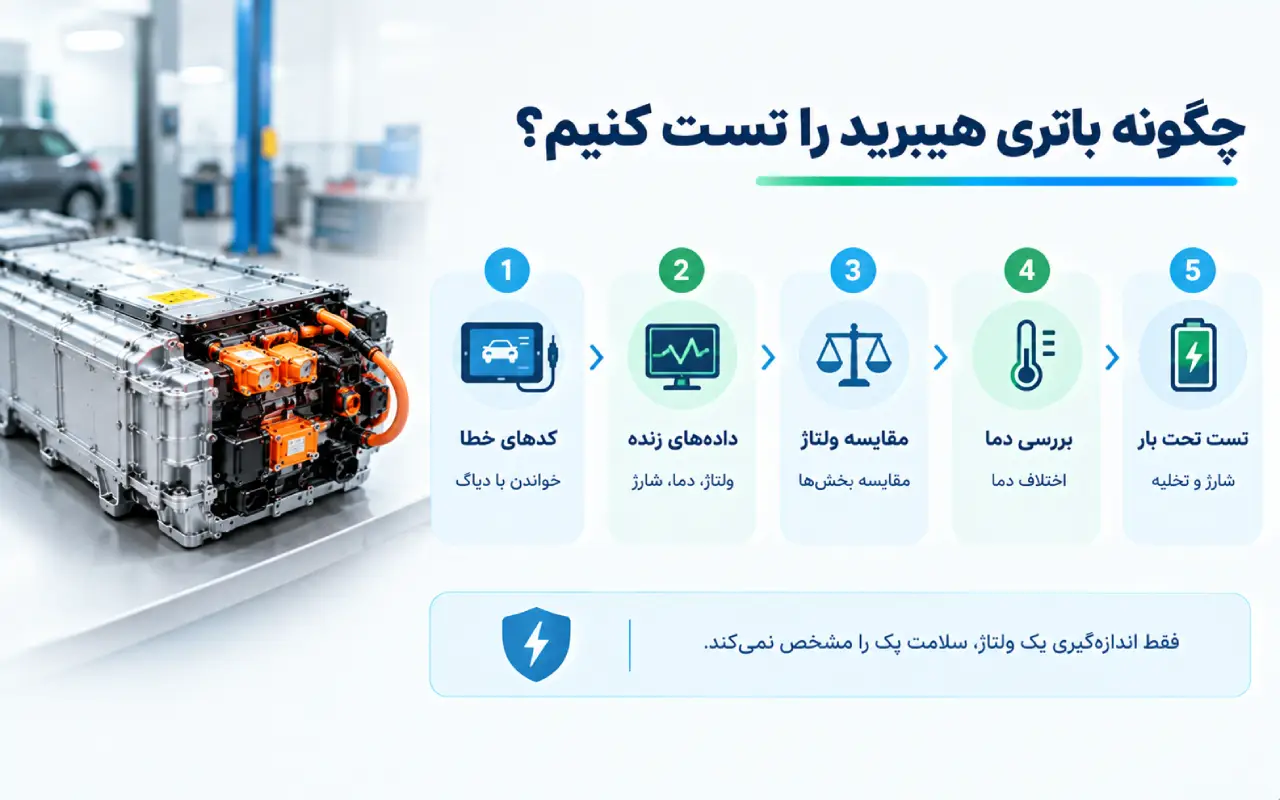

چگونه باتری هیبرید را تست کنیم؟
تست باتری هیبریدی یک فرآیند چندمرحلهای است.
مرحله اول؛ بررسی کدهای خطا
ابتدا باید با دستگاه عیبیاب مناسب، سیستم هیبرید و واحدهای مرتبط بررسی شوند.
وجود یک کد خطا باید بهعنوان سرنخ عیبیابی در نظر گرفته شود، نه اینکه بلافاصله به معنی خرابی کل باتری تلقی شود.
مرحله دوم؛ بررسی دادههای زنده
پارامترهایی مانند ولتاژ بخشهای باتری، دمای سنسورها، وضعیت شارژ و سایر دادههای مرتبط باید بررسی شوند.
داده زنده میتواند اطلاعات بسیار بیشتری نسبت به یک کد خطای ساده در اختیار تعمیرکار قرار دهد.
مرحله سوم؛ مقایسه ولتاژها
اگر ساختار خودرو اجازه بررسی ولتاژ ماژولها یا گروههای سلولی را بدهد، باید مقادیر آنها با یکدیگر مقایسه شوند.
هدف فقط پیدا کردن یک عدد غیرعادی نیست؛ بلکه باید رفتار بخشهای مختلف پک در شرایط کاری متفاوت بررسی شود.
مرحله چهارم؛ بررسی دما
اختلاف دمای غیرعادی بین بخشهای مختلف یا افزایش بیش از حد دمای باتری میتواند سرنخ مهمی برای ادامه عیبیابی باشد.
مرحله پنجم؛ بررسی عملکرد تحت بار
در تستهای حرفهای، رفتار باتری هنگام شارژ و تخلیه نیز اهمیت دارد.
ممکن است یک ماژول در حالت عادی ولتاژ مناسبی نشان دهد، اما هنگام اعمال بار عملکرد متفاوتی داشته باشد.
به همین دلیل تست باتری صرفاً با اندازهگیری یک ولتاژ ثابت، روش کاملی برای تعیین سلامت پک نیست.
اختلاف ولتاژ سلولها یعنی چه؟
یکی از موضوعات مهم در عیبیابی باتری هیبرید، اختلاف ولتاژ بین بخشهای مختلف پک است.
در یک سیستم سالم، بخشهای باتری باید در محدوده کاری مشخص و نسبتاً هماهنگ عمل کنند.
اگر یکی از بخشها در شرایط مشابه رفتار متفاوتی داشته باشد، میتواند نشانهای از تفاوت ظرفیت، افزایش مقاومت داخلی یا فرسایش آن بخش باشد.
اما یک اختلاف ولتاژ بهتنهایی برای صدور حکم خرابی کافی نیست.
برای مثال، باید مشخص شود:
- خودرو در چه وضعیت کاری قرار داشته است؟
- باتری در حال شارژ بوده یا تخلیه؟
- دمای باتری چقدر بوده است؟
- اختلاف در حالت بیباری دیده شده یا تحت بار؟
- اختلاف در طول زمان ثابت است یا تغییر میکند؟
- سایر پارامترهای BMS چه وضعیتی دارند؟
بنابراین تحلیل روند تغییرات ولتاژ اهمیت بیشتری از مشاهده یک عدد منفرد دارد.
آیا باتری هیبرید قابل تعمیر است؟
در بسیاری از موارد، امکان تعمیر یا بازسازی پک باتری وجود دارد؛ اما این موضوع به نوع باتری، طراحی پک، شدت خرابی و وضعیت سایر اجزا بستگی دارد.
تعمیر ممکن است شامل بررسی و تعویض برخی ماژولها، بررسی اتصالات، سرویس سیستم خنککاری یا انجام اقدامات تخصصی دیگر باشد.
با این حال، تعمیر باتری ولتاژبالا با تعمیر یک باتری ۱۲ ولتی معمولی تفاوت اساسی دارد.
به دلیل وجود ولتاژ خطرناک، کار روی پک باید توسط فرد آموزشدیده و با تجهیزات ایمنی مناسب انجام شود.
تعویض سلول یا کل پک؟
این یکی از سؤالهای مهم هنگام خرابی باتری هیبریدی است.
پاسخ همیشه «تعویض سلول» یا «تعویض کل پک» نیست.
اگر یک بخش از پک دچار مشکل شده باشد اما سایر بخشها وضعیت مناسبی داشته باشند، در برخی خودروها امکان تعمیر یا تعویض بخش معیوب وجود دارد.
اما اگر پک بهطور گسترده فرسوده شده باشد، تعویض تنها یک بخش ممکن است راهحل مناسبی نباشد؛ زیرا اختلاف وضعیت بین بخش جدید و بخشهای قدیمی میتواند دوباره مشکل ایجاد کند.
بنابراین تصمیم نهایی باید بر اساس نتیجه تست، وضعیت تمام پک و ساختار خودرو گرفته شود.
هزینه تعمیر باتری هیبریدی به چه عواملی بستگی دارد؟
هزینه تعمیر باتری عدد ثابتی نیست.
عوامل مختلفی روی هزینه تأثیر میگذارند، از جمله:
- نوع خودرو
- نوع و ظرفیت باتری
- تعداد ماژولهای معیوب
- میزان فرسودگی پک
- نیاز به تعویض قطعات
- وضعیت سیستم خنککاری
- نیاز به تعمیر یا تعویض اجزای جانبی
- هزینه تست و عیبیابی
- دسترسی به قطعات مناسب
- نیاز به عملیات تکمیلی پس از تعمیر
به همین دلیل، اعلام قیمت دقیق بدون بررسی خودرو و باتری میتواند گمراهکننده باشد.
نمونه آموزشی تست باتری هیبریدی
فرض کنید یک خودروی هیبریدی با افزایش مصرف سوخت و روشن شدن چراغ هشدار سیستم هیبرید وارد تعمیرگاه شده است.
در مرحله اول، تعمیرکار با دستگاه عیبیاب کدهای خطای مربوط به سیستم هیبرید و باتری را بررسی میکند.
در مرحله دوم، دادههای زنده باتری مشاهده میشود. فرض کنیم در زمان تخلیه انرژی، یکی از بخشهای پک نسبت به سایر بخشها افت ولتاژ بیشتری نشان میدهد.
در این مرحله هنوز نمیتوان گفت همان بخش قطعاً خراب است.
تعمیرکار باید شرایط دما، میزان شارژ، رفتار باتری هنگام شارژ و تخلیه و تکرارپذیری اختلاف را بررسی کند.
اگر این رفتار در شرایط مختلف تکرار شود و سایر تستها نیز آن را تأیید کنند، احتمال وجود مشکل در همان بخش افزایش پیدا میکند.
این مثال نشان میدهد که عیبیابی باتری هیبریدی بر اساس یک عدد یا یک کد خطا انجام نمیشود؛ بلکه باید مجموعهای از دادهها تحلیل شود.
توجه: این مثال آموزشی است و اعداد آن بهعنوان نتیجه یک خودروی واقعی ارائه نشدهاند.
تعمیرکار برای عیبیابی باتری هیبریدی چه چیزهایی باید بداند؟
تعمیرکار خودروهای هیبریدی برای ورود تخصصی به این حوزه باید فراتر از اصول برق خودروهای معمولی آموزش ببیند.
مهمترین موضوعات عبارتاند از:
- شناخت معماری سیستم هیبرید
- شناخت باتری ولتاژبالا
- شناخت ساختار Cell، Module و Pack
- عملکرد BMS
- تحلیل دادههای زنده
- شناخت SOC و SOH
- تحلیل اختلاف ولتاژ
- شناخت سیستم ترمز احیاکننده
- سیستم خنککاری باتری
- اصول ایمنی کار با ولتاژبالا
- عیبیابی اینورتر و موتور الکتریکی
- تفسیر کدهای خطای سیستم هیبرید
- روشهای تست و ارزیابی پک باتری
مهمتر از همه، تعمیرکار باید بداند چه زمانی یک ایراد واقعاً از باتری ناشی میشود و چه زمانی مشکل از سیستم کنترل، خنککاری، اتصالات یا سایر اجزای هیبرید است.
جمعبندی
باتری خودرو هیبریدی قلب بخش الکتریکی سیستم محرکه است و عملکرد صحیح آن به همکاری مجموعهای از سلولها، ماژولها، BMS، سیستم خنککاری و تجهیزات کنترلی وابسته است.
خرابی باتری نیز الزاماً به معنی تعویض کل پک نیست. در برخی شرایط، با تست دقیق میتوان بخش معیوب را شناسایی و درباره تعمیر یا تعویض آن تصمیمگیری کرد.
با این حال، تشخیص سلامت باتری تنها با اندازهگیری ولتاژ یا مشاهده یک کد خطا امکانپذیر نیست. تحلیل دادههای زنده، اختلاف ولتاژ، رفتار باتری در شرایط شارژ و تخلیه، دما و وضعیت کلی سیستم باید در کنار یکدیگر بررسی شوند.
از طرف دیگر، به دلیل وجود ولتاژبالا، عیبیابی و تعمیر این سیستم باید با رعایت کامل اصول ایمنی و توسط تکنسین آموزشدیده انجام شود.
اگر قصد دارید دانش خود را در زمینه برق خودرو و سیستمهای هیبریدی افزایش دهید، آکادمی کارنو، مرجع آموزش برق خودرو در این حوزه میتواند مسیر ورود شما به عیبیابی نسل جدید خودروها را هموار کند. آموزش های رایگان در پیج اینستاگرام آکادمی کارنو مهارت.
سوالات متداول
1- باتری خودرو هیبریدی چیست؟
باتری هیبریدی یک مجموعه ولتاژبالاست که انرژی الکتریکی موردنیاز سیستم محرکه را ذخیره و در شرایط لازم در اختیار موتور الکتریکی قرار میدهد.
2- باتری خودرو هیبریدی چند ولت است؟
ولتاژ باتری به مدل و معماری خودرو بستگی دارد و در بسیاری از خودروهای هیبریدی در محدوده چندصد ولت قرار میگیرد.
3- عمر باتری خودرو هیبریدی چقدر است؟
عمر باتری عدد ثابتی ندارد و به عواملی مانند طراحی خودرو، شرایط دمایی، میزان استفاده، پیمایش و عملکرد سیستم مدیریت حرارتی و باتری بستگی دارد.
4- از کجا بفهمیم باتری هیبریدی خراب شده است؟
روشن شدن چراغ هشدار، ثبت خطای سیستم هیبرید، کاهش عملکرد موتور الکتریکی، تغییرات غیرعادی شارژ و اختلاف رفتار بخشهای مختلف پک میتوانند نشانه مشکل باشند؛ اما تشخیص قطعی نیازمند تست تخصصی است.
5- آیا باتری هیبریدی قابل تعمیر است؟
در برخی موارد بله. بسته به نوع خرابی و طراحی پک، ممکن است امکان تعمیر یا تعویض بخشهای معیوب وجود داشته باشد.
6- آیا میتوان فقط یک سلول یا ماژول خراب را تعویض کرد؟
در برخی سیستمها امکان تعویض بخش معیوب وجود دارد؛ اما تصمیمگیری باید پس از بررسی وضعیت سایر بخشهای پک و سازگاری آنها انجام شود.
7- اختلاف ولتاژ سلولهای باتری هیبریدی نشانه چیست؟
اختلاف ولتاژ میتواند نشانه تفاوت عملکرد، ظرفیت یا مقاومت داخلی بخشهای مختلف باتری باشد، اما یک اختلاف لحظهای بهتنهایی برای تشخیص خرابی کافی نیست.
8- BMS در باتری هیبریدی چه وظیفهای دارد؟
BMS وضعیت باتری را از نظر پارامترهایی مانند ولتاژ، دما و شرایط شارژ و تخلیه پایش و مدیریت میکند و اطلاعات لازم را در اختیار سیستم کنترل قرار میدهد.
9- آیا افزایش مصرف سوخت میتواند به خرابی باتری هیبریدی مربوط باشد؟
بله، در برخی شرایط کاهش عملکرد سیستم هیبرید میتواند باعث افزایش سهم موتور احتراقی و در نتیجه افزایش مصرف سوخت شود؛ اما برای تشخیص علت باید کل سیستم بررسی شود.
10- آیا کار روی باتری هیبریدی خطرناک است؟
بله. باتریهای ولتاژبالا میتوانند خطر برقگرفتگی جدی ایجاد کنند. عیبیابی و تعمیر آنها باید توسط افراد آموزشدیده و با رعایت دستورالعمل ایمنی و تجهیزات مناسب انجام شود.
