سیستم ولتاژ بالای خودرو هیبریدی چیست؟ راهنمای کامل HV

خودروهای هیبریدی از ترکیب موتور احتراقی، موتور الکتریکی، باتری ولتاژ بالا و تجهیزات الکترونیک قدرت برای تولید و انتقال انرژی استفاده می‌کنند. در قلب این ساختار، سیستم ولتاژ بالا یا HV قرار دارد؛ سیستمی که انرژی الکتریکی موردنیاز موتور الکتریکی را تأمین می‌کند و در فرآیندهایی مانند شتاب‌گیری و ترمز احیاکننده نقش اساسی دارد.

اما سیستم HV خودرو هیبریدی فقط یک باتری بزرگ نیست. باتری HV، اینورتر، مبدل DC/DC، موتور الکتریکی، کابل‌های نارنجی، سرویس‌پلاگ، مدار اینترلاک و تجهیزات حفاظتی، مجموعه‌ای به‌هم‌پیوسته را تشکیل می‌دهند.

از طرف دیگر، ولتاژ بالای این سیستم می‌تواند خطر برق‌گرفتگی، سوختگی و حتی مرگ ایجاد کند. به همین دلیل، تعمیرکار خودروهای هیبریدی باید قبل از هرگونه کار روی مدار HV، اصول ایمنی و روش صحیح ایزوله‌سازی سیستم را به‌صورت تخصصی یاد گرفته باشد. NHTSA نیز صراحتاً توصیه می‌کند سرویس باتری کششی و سیستم‌های ولتاژ بالا فقط توسط تکنسین آموزش‌دیده و مجهز به تجهیزات تخصصی انجام شود.

HV در خودرو هیبرید چیست؟

HV مخفف High Voltage به معنای «ولتاژ بالا» است. در خودروهای هیبریدی، این اصطلاح به مدار الکتریکی توان بالایی اشاره دارد که وظیفه تأمین انرژی موتورهای الکتریکی و سایر مصرف‌کننده‌های ولتاژ بالا را بر عهده دارد.

مقدار دقیق ولتاژ در خودروهای مختلف یکسان نیست. در بسیاری از سامانه‌های خودرویی، محدوده ولتاژ بالا از حدود ۶۰ ولت جریان مستقیم بالاتر در نظر گرفته می‌شود و برخی سامانه‌های هیبریدی به چند صد ولت می‌رسند. برای نمونه، اسناد فنی NHTSA برای برخی خودروهای هیبریدی ولتاژهایی تا حدود ۶۵۰ ولت را ذکر کرده‌اند. بنابراین نباید تصور کرد که همه خودروهای هیبریدی دقیقاً یک ولتاژ دارند.

نکته مهم‌تر این است که خطر را فقط با عدد ولتاژ نمی‌توان ارزیابی کرد. ظرفیت انرژی باتری، جریان قابل تأمین، وضعیت مدار و شرایط خرابی نیز اهمیت دارند.

در سیستم HV معمولاً دو مسیر اصلی وجود دارد:

• مسیر انتقال انرژی از باتری به موتور الکتریکی
• مسیر بازگشت انرژی از موتور الکتریکی به باتری هنگام بازیابی انرژی

بنابراین HV را باید یک شبکه کامل انتقال و مدیریت انرژی دانست، نه صرفاً یک باتری.

ولتاژ بالا از کجا تولید می‌شود؟

منبع اصلی انرژی الکتریکی در بسیاری از خودروهای هیبریدی، باتری کششی یا HV Battery است.

این باتری از تعداد زیادی سلول یا ماژول تشکیل شده که در کنار یکدیگر قرار گرفته‌اند و ولتاژ موردنیاز سیستم را ایجاد می‌کنند. باتری HV با باتری ۱۲ ولت خودرو تفاوت اساسی دارد.

باتری ۱۲ ولت معمولاً وظیفه تأمین انرژی تجهیزات متعارف مانند چراغ‌ها، تجهیزات کنترلی و برخی واحدهای الکترونیکی را دارد؛ در حالی که باتری HV انرژی موردنیاز سیستم محرکه الکتریکی را تأمین می‌کند.

در بسیاری از خودروهای هیبریدی، موتور احتراقی و سیستم ترمز احیاکننده نیز می‌توانند در فرآیند تأمین انرژی باتری HV نقش داشته باشند. برای مثال، هنگام ترمز احیاکننده، موتور الکتریکی می‌تواند به حالت ژنراتور برود و بخشی از انرژی جنبشی خودرو را به انرژی الکتریکی تبدیل کند.

بنابراین مسیر انرژی می‌تواند به شکل ساده زیر تصور شود:

باتری HV → اینورتر → موتور الکتریکی → چرخ‌ها

و هنگام بازیابی انرژی:

چرخ‌ها → موتور/ژنراتور → اینورتر → باتری HV

کابل نارنجی چیست؟

اگر در یک خودرو هیبریدی یا برقی با کابل‌های نارنجی مواجه شدید، باید آن‌ها را به‌عنوان بخش مهمی از مدار ولتاژ بالا در نظر بگیرید.

رنگ نارنجی در بسیاری از استانداردها و رویه‌های صنعت خودرو برای مشخص‌کردن سیم‌ها و کانکتورهای HV استفاده می‌شود تا تکنسین بتواند مدارهای ولتاژ بالا را از سیم‌کشی‌های معمولی تشخیص دهد. اسناد فنی NHTSA نیز به نارنجی‌بودن سیم‌کشی‌ها و کانکتورهای ولتاژ بالا در خودروهای هیبریدی اشاره می‌کنند.

این کابل‌ها ممکن است بین بخش‌هایی مانند موارد زیر قرار داشته باشند:

• باتری HV
• اینورتر یا واحد کنترل توان
• موتور الکتریکی
• کمپرسور کولر ولتاژ بالا
• مبدل‌های ولتاژ
• برخی تجهیزات جانبی ولتاژ بالا

نکته بسیار مهم

نارنجی بودن کابل به معنای بی‌خطر بودن آن نیست؛ برعکس، باید آن را یک علامت هشدار در نظر گرفت.

کابل نارنجی را نباید برید، سوراخ کنید، بدون انجام فرآیند ایمن‌سازی جدا کنید یا برای تشخیص عیب با روش‌های غیراستاندارد به آن پروب بزنید.

در راهنماهای امدادی خودروهای هیبریدی نیز تأکید شده است که کابل‌های نارنجی نباید بریده شوند.

اجزای سیستم HV

یک معماری معمول سیستم ولتاژ بالای خودرو هیبریدی می‌تواند شامل اجزای زیر باشد:

قطعه	وظیفه اصلی
باتری HV	ذخیره و تأمین انرژی الکتریکی
اینورتر	مدیریت تبدیل و جریان انرژی بین باتری و موتور
مبدل DC/DC	تبدیل ولتاژ HV به ولتاژ پایین‌تر
موتور الکتریکی	تبدیل انرژی الکتریکی به نیروی مکانیکی و برعکس
Service Plug	امکان قطع مدار HV برای سرویس
Interlock	پایش بسته‌بودن صحیح اتصالات HV
کابل HV	انتقال انرژی الکتریکی ولتاژ بالا
کنتاکتورها	اتصال یا قطع باتری از باس HV
سامانه مدیریت باتری	پایش و کنترل وضعیت باتری

این اجزا در خودروهای مختلف ممکن است نام، ساختار و محل نصب متفاوتی داشته باشند.

باتری HV

باتری HV قلب ذخیره‌سازی انرژی در سیستم هیبریدی است.

این مجموعه فقط از سلول‌های باتری تشکیل نشده و معمولاً شامل ماژول‌های باتری، سنسورها، مدارهای اندازه‌گیری، سامانه مدیریت باتری، کنتاکتورها و تجهیزات حفاظتی است.

وظایف اصلی باتری HV عبارت‌اند از:

1. ذخیره انرژی الکتریکی
2. تأمین انرژی برای موتور الکتریکی
3. دریافت انرژی بازیابی‌شده از ترمز احیاکننده
4. همکاری با سامانه مدیریت باتری برای کنترل وضعیت شارژ و دما

NHTSA نیز باتری کششی را مجموعه‌ای از سلول‌های متصل به همراه سخت‌افزار و نرم‌افزار مدیریت باتری معرفی می‌کند و تأکید دارد که سرویس آن بدون آموزش و تجهیزات تخصصی نباید انجام شود.

اینورتر

اینورتر یکی از مهم‌ترین اجزای الکترونیک قدرت در سیستم HV است.

باتری انرژی را به‌صورت DC ذخیره و تأمین می‌کند، در حالی که در بسیاری از سامانه‌های محرکه، موتور الکتریکی به انرژی AC نیاز دارد.

در زمان حرکت، اینورتر انرژی DC باتری را به جریان مناسب موتور تبدیل می‌کند.

در زمان ترمز احیاکننده نیز فرآیند معکوس می‌شود و انرژی الکتریکی تولیدشده توسط موتور/ژنراتور را برای بازگشت به باتری مدیریت می‌کند.

در برخی خودروها، اینورتر و مبدل‌ها در قالب یک واحد یکپارچه مانند واحد کنترل توان قرار گرفته‌اند.

مبدل DC/DC

مبدل DC/DC نقش مهمی در ارتباط بین مدار ولتاژ بالا و شبکه ۱۲ ولت خودرو دارد.

در بسیاری از خودروهای هیبریدی، به‌جای یک دینام معمولی برای شارژ باتری ۱۲ ولت، از مبدل DC/DC استفاده می‌شود.

این مبدل ولتاژ بالای باتری را به سطح پایین‌تر تبدیل کرده و انرژی موردنیاز باتری ۱۲ ولت و برخی مصرف‌کننده‌های کم‌ولتاژ را تأمین می‌کند.

بنابراین خرابی DC/DC می‌تواند باعث بروز مشکلاتی در شبکه ۱۲ ولت شود، حتی اگر باتری HV از نظر انرژی وضعیت مناسبی داشته باشد.

موتور الکتریکی

موتور الکتریکی یکی از مهم‌ترین اجزای زنجیره HV است.

در حالت رانندگی، انرژی الکتریکی را به انرژی مکانیکی تبدیل می‌کند تا در حرکت خودرو نقش داشته باشد.

اما در حالت ترمز احیاکننده، می‌تواند به‌عنوان ژنراتور عمل کند و بخشی از انرژی جنبشی خودرو را به انرژی الکتریکی تبدیل کند.

به همین دلیل، در عیب‌یابی سیستم هیبریدی باید عملکرد موتور را هم در حالت موتوری و هم در حالت تولید انرژی در نظر گرفت.

سرویس‌پلاگ

Service Plug یا «دوشاخه سرویس» یکی از تجهیزات مهم برای ایزوله‌کردن مدار ولتاژ بالای خودرو است.

با توجه به طراحی خودرو، این قطعه می‌تواند در مسیر باتری HV قرار داشته باشد و با خارج‌کردن آن، امکان قطع بخش اصلی مدار ولتاژ بالا برای عملیات سرویس فراهم شود.

اما یک نکته بسیار مهم وجود دارد:

خارج‌کردن Service Plug به‌تنهایی به معنای مجازبودن تماس فوری با تمام اجزای HV نیست.

پس از ایزوله‌سازی، ممکن است در بخش‌هایی مانند خازن‌های مدار قدرت، انرژی الکتریکی باقی مانده باشد. به همین دلیل باید زمان تخلیه تعیین‌شده توسط سازنده رعایت شود و سپس نبود ولتاژ طبق روش تعمیراتی همان خودرو بررسی شود.

برای نمونه، در یک دستورالعمل فنی NHTSA برای خودرویی خاص، پس از خارج‌کردن Service Plug زمان انتظار مشخصی برای تخلیه خازن‌های اینورتر تعیین شده است؛ این عدد را نباید به‌عنوان یک زمان عمومی برای همه خودروها در نظر گرفت.

اینترلاک چیست؟

Interlock یا مدار قفل ایمنی، یکی از لایه‌های حفاظتی سیستم HV است.

هدف آن این است که سیستم بتواند بازبودن یا جداشدن برخی کانکتورهای مهم ولتاژ بالا را تشخیص دهد.

برای مثال، در برخی خودروها اگر کانکتور دارای مدار اینترلاک به‌درستی بسته نشده باشد، پیوستگی مدار اینترلاک از بین می‌رود، خطای مربوطه ثبت می‌شود و سیستم HV می‌تواند برای جلوگیری از شرایط خطرناک، فعال‌سازی مدار قدرت را متوقف کند.

بنابراین هنگام مشاهده خطاهای مربوط به Interlock باید فقط به خود کد خطا اکتفا نکرد؛ وضعیت کانکتورها، پین‌ها، قفل مکانیکی و پیوستگی مدار نیز باید طبق دستورالعمل سازنده بررسی شود.

خطرات سیستم HV

خطرات سیستم ولتاژ بالا را می‌توان در چند گروه اصلی قرار داد:

برق‌گرفتگی

تماس مستقیم یا غیرمستقیم با بخش‌های برقدار HV می‌تواند باعث عبور جریان خطرناک از بدن شود.

سوختگی

اتصال کوتاه، جرقه یا خطای الکتریکی می‌تواند باعث ایجاد حرارت بسیار زیاد و سوختگی شود.

قوس الکتریکی

در شرایط خاص، ایجاد قوس الکتریکی می‌تواند انرژی زیادی آزاد کند و به فرد و تجهیزات آسیب بزند.

آتش‌سوزی

آسیب به باتری یا مدارهای ولتاژ بالا می‌تواند خطر آتش‌سوزی ایجاد کند.

انرژی باقی‌مانده

یکی از اشتباهات رایج این است که تعمیرکار تصور کند با خاموش‌کردن خودرو، تمام انرژی HV از بین رفته است.

در حالی که برخی اجزای مدار قدرت، مانند خازن‌های اینورتر، ممکن است برای مدتی انرژی ذخیره‌شده داشته باشند. بنابراین فرآیند خاموش‌سازی و زمان تخلیه باید مطابق دستورالعمل خودرو انجام شود.

تجهیزات ایمنی تعمیرکار

کار روی سیستم HV به تجهیزات مناسب نیاز دارد و استفاده از ابزار معمول تعمیرگاهی به‌تنهایی کافی نیست.

تجهیزات موردنیاز بسته به نوع کار و دستورالعمل سازنده متفاوت است، اما معمولاً شامل موارد زیر می‌شود:

• دستکش عایق برق با رده مناسب ولتاژ
• روکش یا دستکش محافظ روی دستکش عایق، در مواردی که الزامی است
• مولتی‌متر یا دستگاه اندازه‌گیری مناسب سیستم HV
• پراب و ابزار اندازه‌گیری مناسب و سالم
• ابزارهای عایق‌شده
• کف‌پوش عایق مناسب در صورت نیاز
• عینک یا محافظ صورت متناسب با خطر کار
• علائم هشدار «ولتاژ بالا»
• تجهیزات ایزوله‌سازی و جلوگیری از دسترسی افراد غیرمجاز

دستکش عایق باید قبل از استفاده از نظر بریدگی، سوراخ، پارگی و آسیب بررسی شود. الزامات OSHA نیز بر تناسب رده دستکش با ولتاژ، بازرسی و نگهداری صحیح تجهیزات عایق تأکید دارند.

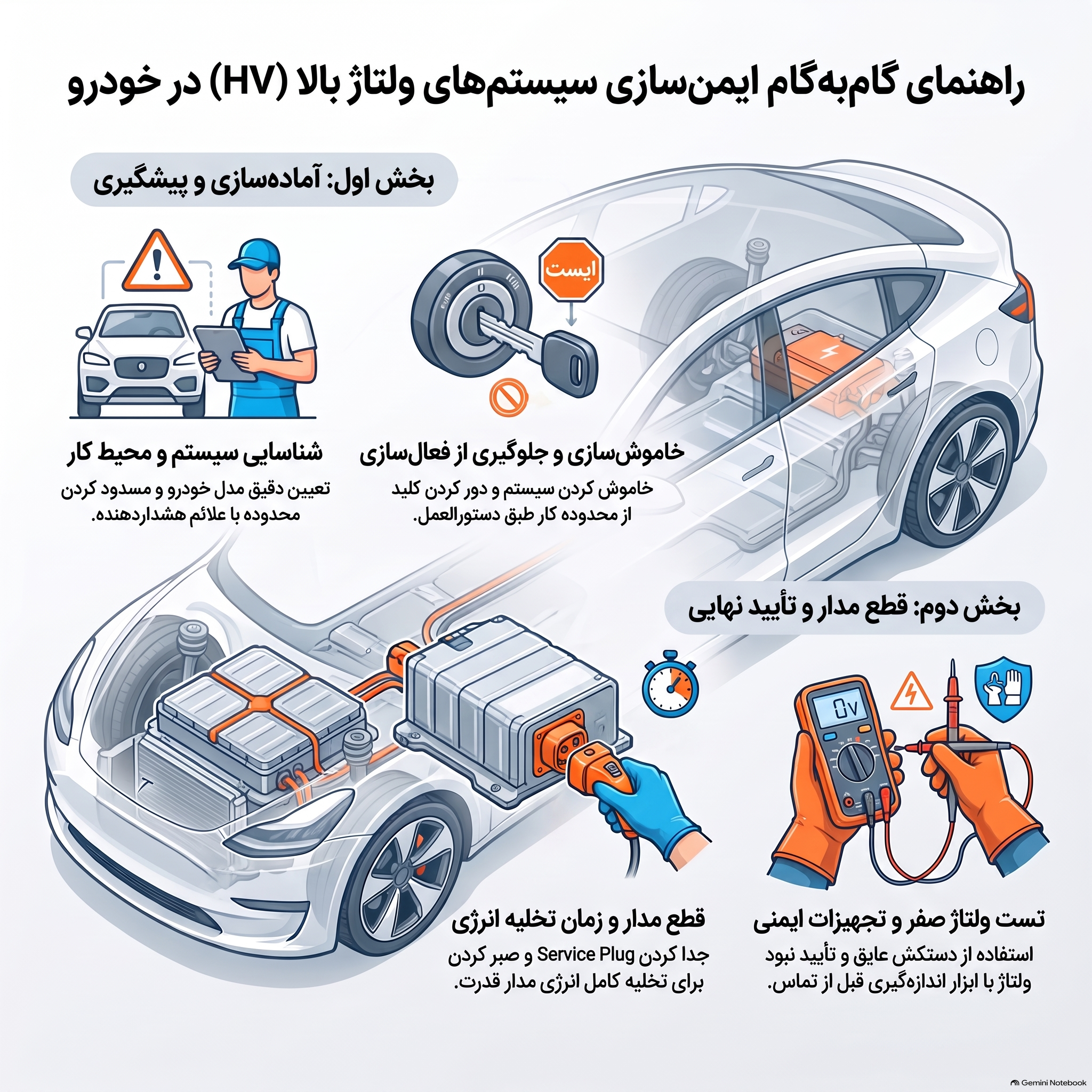

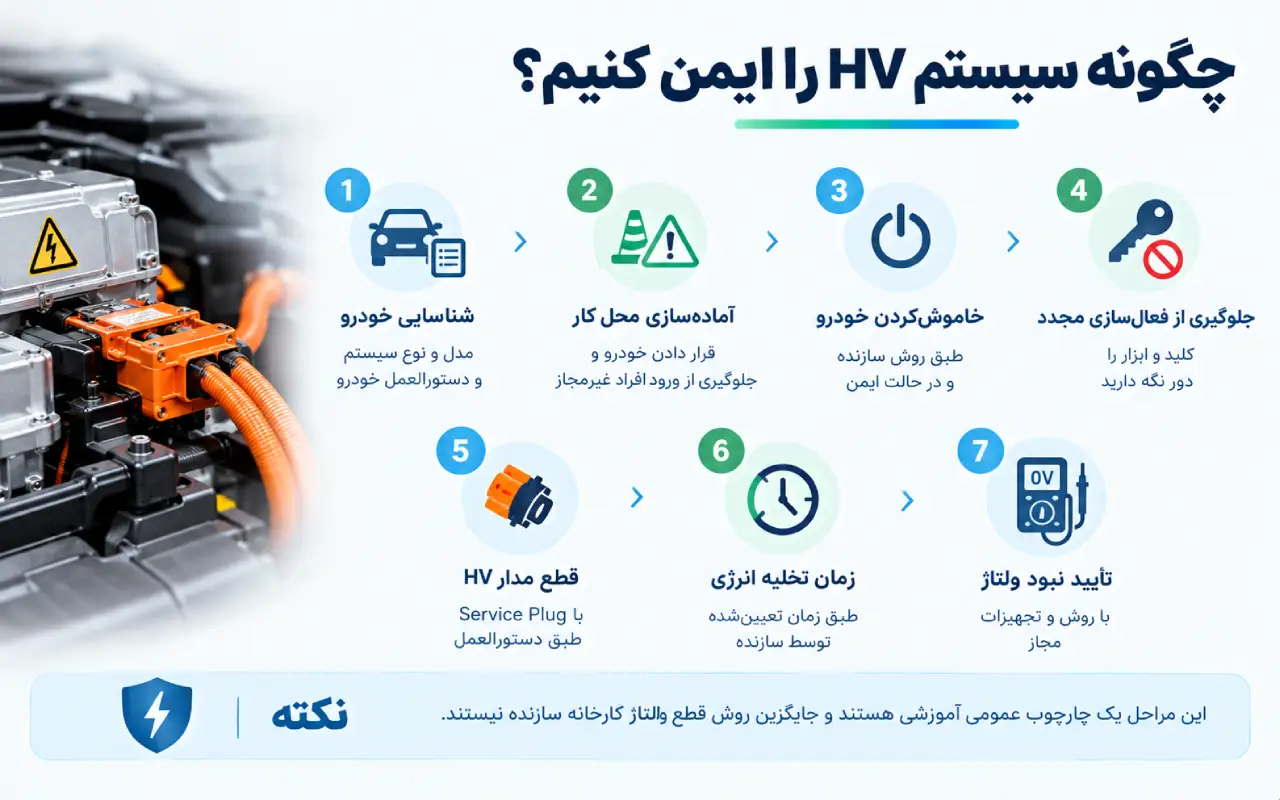

چگونه سیستم HV را ایمن کنیم؟

فرآیند ایمن‌سازی باید بر اساس دستورالعمل تعمیراتی همان خودرو انجام شود، زیرا معماری سیستم، محل Service Plug، نحوه کنترل کنتاکتورها و زمان تخلیه انرژی می‌تواند متفاوت باشد.

به‌صورت کلی، منطق ایمن‌سازی شامل این مراحل است:

۱. شناسایی خودرو و سیستم HV

ابتدا مدل دقیق خودرو، نوع سیستم هیبریدی و دستورالعمل مربوط به آن را مشخص کنید.

۲. آماده‌سازی محل کار

خودرو را در محل مناسب قرار دهید و با استفاده از علائم هشدار، از ورود افراد غیرمجاز به محدوده کار جلوگیری کنید.

۳. خاموش‌کردن خودرو

سیستم را طبق روش سازنده خاموش کنید و از قرارگرفتن خودرو در وضعیت آماده حرکت جلوگیری کنید.

۴. جلوگیری از فعال‌سازی مجدد

کلید یا ابزار فعال‌سازی خودرو باید طبق دستورالعمل سازنده از محدوده کار دور نگه داشته شود.

۵. قطع مدار HV

Service Plug یا وسیله قطع سرویس را دقیقاً مطابق دستورالعمل خودرو جدا کنید.

۶. رعایت زمان تخلیه انرژی

پس از قطع مدار، زمان تعیین‌شده توسط سازنده را برای تخلیه انرژی ذخیره‌شده در مدار قدرت رعایت کنید.

۷. تأیید نبود ولتاژ

قبل از لمس ترمینال یا بخش‌های در معرض مدار HV، نبود ولتاژ باید با روش و تجهیزات تأییدشده بررسی شود.

در یک دستورالعمل فنی NHTSA، برای تماس با ترمینال HV، علاوه بر استفاده از دستکش عایق، اندازه‌گیری و تأیید صفر ولت نیز مورد تأکید قرار گرفته است.

نکته: این مراحل یک چارچوب عمومی آموزشی هستند و جایگزین روش قطع ولتاژ کارخانه سازنده نیستند.

اشتباهات خطرناک هنگام تعمیر

برخی خطاها ممکن است برای تعمیرکار باتجربه نیز خطرناک باشند:

تصور اینکه خاموش‌کردن خودرو یعنی قطع کامل HV

لمس کابل نارنجی بدون انجام فرآیند ایزوله‌سازی

بازکردن کانکتور HV بدون رعایت دستورالعمل سازنده

استفاده از مولتی‌متر نامناسب برای اندازه‌گیری ولتاژ بالا

استفاده از پراب یا ابزار آسیب‌دیده

استفاده از دستکش عایق دارای پارگی یا سوراخ

اتصال کوتاه‌کردن دو نقطه برای «تست سریع»

بریدن یا سوراخ‌کردن کابل نارنجی

نادیده‌گرفتن خطای Interlock

فرض اینکه خارج‌کردن Service Plug در تمام خودروها به یک روش انجام می‌شود

کارکردن روی سیستم HV بدون آموزش تخصصی

شروع تعمیر قبل از مطالعه دستورالعمل تعمیراتی همان مدل

NHTSA در دستورالعمل‌های فنی خود تأکید کرده است که کابل‌ها و کانکتورهای HV نباید بدون رعایت اقدامات ایمنی لمس شوند و تکنسین باید آموزش تخصصی لازم را داشته باشد.

چک‌لیست ایمنی تعمیرکار

قبل از شروع کار روی سیستم HV، این موارد را بررسی کنید:

پیش از تعمیر

مدل و معماری سیستم HV مشخص شده است.

دستورالعمل تعمیراتی سازنده در دسترس است.

محل باتری HV و Service Plug مشخص است.

محدوده کار علامت‌گذاری شده است.

افراد غیرمرتبط از محل دور هستند.

ابزار مناسب HV آماده است.

دستکش عایق از نظر سلامت بررسی شده است.

تجهیزات اندازه‌گیری مناسب در دسترس است.

هنگام ایزوله‌سازی

خودرو طبق دستورالعمل سازنده خاموش شده است.

از فعال‌سازی مجدد سیستم جلوگیری شده است.

Service Plug  طبق روش سازنده جدا شده است.

زمان تخلیه انرژی رعایت شده است.

نبود ولتاژ طبق روش سازنده تأیید شده است.

هیچ کابل نارنجی بدون ضرورت دست‌کاری نشده است.

پیش از بازگرداندن سیستم

همه ابزارها از خودرو خارج شده‌اند.

کانکتورها به‌درستی نصب شده‌اند.

پیچ‌ها و اتصالات با گشتاور تعیین‌شده بسته شده‌اند.

پوشش‌های حفاظتی سر جای خود قرار گرفته‌اند.

هیچ کابل یا قطعه‌ای آسیب ندیده است.

Service Plug  طبق دستورالعمل نصب شده است.

سیستم پس از تعمیر با روش مناسب بررسی شده است.

چرا آموزش سیستم HV برای تعمیرکاران ضروری است؟

سیستم ولتاژ بالای خودروهای هیبریدی ترکیبی از باتری، الکترونیک قدرت، موتور الکتریکی، سیستم‌های کنترلی و تجهیزات ایمنی است.

بنابراین تعمیرکار برای ورود حرفه‌ای به این حوزه فقط به دانستن نحوه کار باتری نیاز ندارد. باید بتواند ارتباط بین باتری HV، اینورتر، DC/DC، موتور الکتریکی، BMS، کنتاکتورها، Interlock و واحدهای کنترلی را درک کند.

به‌ویژه در زمان عیب‌یابی، یک خطای ساده در Interlock یا ارتباط کنترلی می‌تواند باعث شود سیستم اجازه فعال‌شدن مدار HV را ندهد.

از سوی دیگر، تشخیص درست خطا بدون رعایت اصول ایمنی می‌تواند تعمیرکار را در معرض خطر جدی قرار دهد.

به همین دلیل، آموزش برق خودرو زمانی برای ورود به حوزه هیبرید ارزشمندتر می‌شود که در کنار مباحث الکتریکی، عیب‌یابی و ایمنی سیستم‌های ولتاژ بالا را نیز پوشش دهد.

آموزش رایگان در اینستاگرام کارنو مهارت

اگر می‌خواهید قبل از ورود به دوره‌های تخصصی، با نکات کاربردی برق خودرو، انژکتور، عیب‌یابی و سیستم‌های خودروهای هیبریدی بیشتر آشنا شوید، صفحه اینستاگرام کارنو مهارت را دنبال کنید.

در این صفحه، آموزش‌های رایگان و نکات فنی کاربردی برای تعمیرکاران و علاقه‌مندان حوزه برق و الکترونیک خودرو منتشر می‌شود.

جمع‌بندی

سیستم ولتاژ بالای خودرو هیبریدی یا HV یکی از مهم‌ترین بخش‌های فناوری هیبرید است و وظیفه انتقال و مدیریت انرژی الکتریکی موردنیاز سیستم محرکه را بر عهده دارد.

باتری HV انرژی را ذخیره می‌کند، اینورتر جریان انرژی میان باتری و موتور را مدیریت می‌کند، DC/DC ولتاژ را برای شبکه کم‌ولتاژ تبدیل می‌کند و موتور الکتریکی انرژی الکتریکی را به نیروی مکانیکی تبدیل می‌کند. Service Plug و Interlock نیز در معماری ایمنی سیستم نقش مهمی دارند.

برای تعمیرکار، مهم‌ترین اصل این است که سیستم HV را هرگز مانند یک مدار ۱۲ ولتی معمولی خودرو در نظر نگیرد.

خاموش‌کردن خودرو، مشاهده نکردن چراغ هشدار یا خارج‌کردن یک کانکتور به‌تنهایی به معنای ایمن‌بودن مدار نیست. ایمن‌سازی باید طبق دستورالعمل سازنده، با تجهیزات مناسب و توسط فرد آموزش‌دیده انجام شود. NHTSA نیز سرویس سیستم‌های ولتاژ بالا را کاری تخصصی می‌داند که به آموزش و تجهیزات ویژه نیاز دارد.

اگر هدف شما ورود حرفه‌ای به تعمیر خودروهای هیبریدی است، شناخت معماری HV، روش عیب‌یابی، عملکرد اینورتر، باتری HV، BMS و سیستم‌های حفاظتی باید بخشی از مسیر آموزشی شما باشد.

پرسش‌های متداول

۱. سیستم HV در خودرو هیبریدی چیست؟

سیستم HV شبکه ولتاژ بالای خودرو است که انرژی باتری کششی را به تجهیزات محرکه منتقل و بین اجزایی مانند باتری، اینورتر و موتور الکتریکی مدیریت می‌کند.

۲. آیا همه خودروهای هیبریدی ولتاژ یکسانی دارند؟

خیر. مقدار ولتاژ به معماری و طراحی خودرو بستگی دارد و می‌تواند بین مدل‌های مختلف تفاوت قابل‌توجهی داشته باشد.

۳. کابل نارنجی در خودرو هیبریدی نشانه چیست؟

کابل نارنجی معمولاً نشان‌دهنده بخشی از مدار ولتاژ بالاست و باید به‌عنوان یک بخش بالقوه خطرناک سیستم HV در نظر گرفته شود.

۴. Service Plug چه کاری انجام می‌دهد؟

Service Plug در بسیاری از خودروها برای ایزوله‌کردن مدار ولتاژ بالای باتری در زمان سرویس طراحی شده است؛ اما روش استفاده و اثر آن باید بر اساس دستورالعمل همان خودرو تعیین شود.

۵. آیا تعمیر سیستم HV برای هر تعمیرکار برق خودرو مناسب است؟

خیر. کار روی سیستم HV به آموزش تخصصی، روش‌های ایمنی و تجهیزات اندازه‌گیری و حفاظت مناسب نیاز دارد.
