ترمز احیاکننده یا Regenerative Braking چیست و چگونه کار می‌کند؟

در یک خودروی معمولی، هنگام ترمزگیری بخش زیادی از انرژی حرکتی خودرو در اثر اصطکاک لنت و دیسک به گرما تبدیل و عملاً تلف می‌شود. اما در خودروهای هیبریدی و برقی، یک راهکار هوشمندانه برای بازیابی بخشی از این انرژی وجود دارد: ترمز احیاکننده یا Regenerative Braking.

در این سیستم، موتور الکتریکی هنگام کاهش سرعت می‌تواند از حالت مصرف‌کننده انرژی خارج شده و به‌عنوان ژنراتور کار کند. چرخ‌های خودرو، موتور را به حرکت درمی‌آورند و موتور الکتریکی بخشی از انرژی مکانیکی را به انرژی الکتریکی تبدیل می‌کند. این انرژی از طریق سامانه الکترونیک قدرت به باتری HV منتقل و برای استفاده بعدی ذخیره می‌شود.

اما یک سؤال مهم وجود دارد: آیا تمام نیروی ترمز از طریق موتور برقی ایجاد می‌شود؟ خیر. در خودروهای هیبریدی، ترمز احیاکننده معمولاً در کنار ترمز مکانیکی کار می‌کند و واحدهای کنترلی با توجه به شرایط خودرو، مقدار مناسب هرکدام را تعیین می‌کنند.

ترمز احیاکننده چیست؟

ترمز احیاکننده سیستمی است که هنگام کاهش سرعت خودرو، بخشی از انرژی جنبشی را بازیابی می‌کند و آن را به انرژی الکتریکی تبدیل می‌کند.

در حالت شتاب‌گیری، مسیر انرژی تقریباً به این شکل است:

باتری HV ← اینورتر ← موتور الکتریکی ← چرخ‌ها

اما هنگام بازیابی انرژی، مسیر برعکس می‌شود:

چرخ‌ها ← موتور الکتریکی ← اینورتر ← باتری HV

در این حالت، موتور الکتریکی به‌جای اینکه انرژی الکتریکی دریافت کند، انرژی مکانیکی حاصل از چرخش چرخ‌ها را دریافت و به انرژی الکتریکی تبدیل می‌کند.

وزارت انرژی ایالات متحده نیز ترمز احیاکننده را یکی از روش‌های اصلی شارژ باتری در خودروهای هیبریدی معرفی می‌کند؛ به این صورت که موتور الکتریکی هنگام ترمزگیری به‌عنوان ژنراتور عمل می‌کند و انرژی بازیابی‌شده در باتری ذخیره می‌شود.

هنگام ترمز چه اتفاقی می‌افتد؟

برای درک عملکرد ترمز احیاکننده، فرض کنید خودرو با سرعت مشخصی در حال حرکت است و راننده پدال گاز را رها می‌کند یا پدال ترمز را فشار می‌دهد.

واحد کنترل خودرو شرایط مختلف را بررسی می‌کند؛ از جمله:

• سرعت خودرو
• میزان کاهش سرعت موردنیاز
• وضعیت شارژ باتری HV
• دمای باتری
• شرایط موتور الکتریکی
• وضعیت سیستم ترمز
• میزان فشار پدال ترمز
• وضعیت چسبندگی و کنترل پایداری

اگر شرایط مناسب باشد، سیستم تلاش می‌کند بخشی از کاهش سرعت را با ترمز احیاکننده انجام دهد.

در این لحظه، موتور الکتریکی در حالت تولید انرژی قرار می‌گیرد. مقاومت ایجادشده توسط موتور/ژنراتور باعث کاهش سرعت چرخ‌ها می‌شود و هم‌زمان انرژی الکتریکی تولید می‌شود.

در بسیاری از سامانه‌ها، ترمز احیاکننده و ترمز هیدرولیکی به‌صورت هماهنگ عمل می‌کنند تا هم کاهش سرعت موردنیاز تأمین شود و هم بیشترین انرژی ممکن بازیابی شود.

موتور چگونه تبدیل به ژنراتور می‌شود؟

یکی از جذاب‌ترین قسمت‌های سیستم همین‌جاست.

موتور الکتریکی می‌تواند در دو وضعیت اصلی کار کند:

حالت اول؛ موتور

باتری انرژی الکتریکی را تأمین می‌کند و موتور آن را به انرژی مکانیکی تبدیل می‌کند.

برق → گشتاور → حرکت خودرو

حالت دوم؛ ژنراتور

در هنگام کاهش سرعت، چرخ‌ها موتور را می‌چرخانند. موتور در این وضعیت مانند ژنراتور عمل می‌کند و انرژی مکانیکی را به انرژی الکتریکی تبدیل می‌کند.

حرکت خودرو → چرخش موتور → تولید برق

در واقع، از همان ماشین الکتریکی استفاده می‌شود؛ اما جهت جریان انرژی و نحوه کنترل آن تغییر می‌کند. NHTSA نیز موتور الکتریکی خودروهای برقی و هیبریدی را یک «موتور/ژنراتور» معرفی می‌کند که می‌تواند هنگام ترمز احیاکننده در نقش ژنراتور فعالیت کند.

انرژی کجا ذخیره می‌شود؟

انرژی تولیدشده توسط موتور/ژنراتور معمولاً برای شارژ باتری ولتاژ بالا یا HV Battery استفاده می‌شود.

مسیر ساده انرژی را می‌توان این‌گونه نمایش داد:

چرخ‌ها → موتور/ژنراتور → اینورتر → باتری HV

البته سیستم به همین سادگی نیست. جریان و ولتاژ باید توسط الکترونیک قدرت کنترل شوند و BMS نیز وضعیت باتری را از نظر پارامترهایی مانند ولتاژ، دما و جریان پایش می‌کند.

به همین دلیل، اگر باتری شرایط مناسبی برای دریافت انرژی نداشته باشد، سیستم نمی‌تواند بدون محدودیت انرژی بیشتری وارد باتری کند.

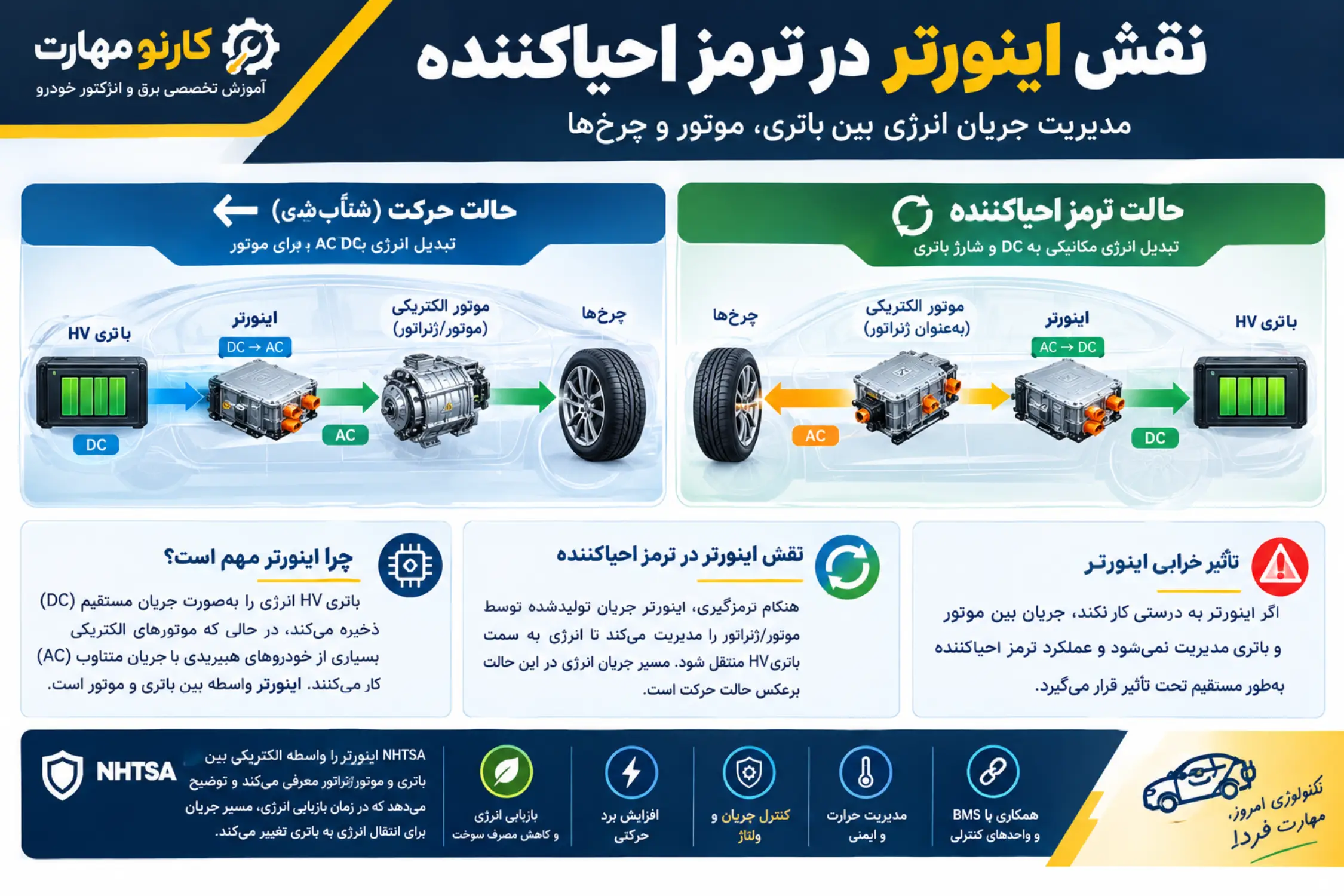

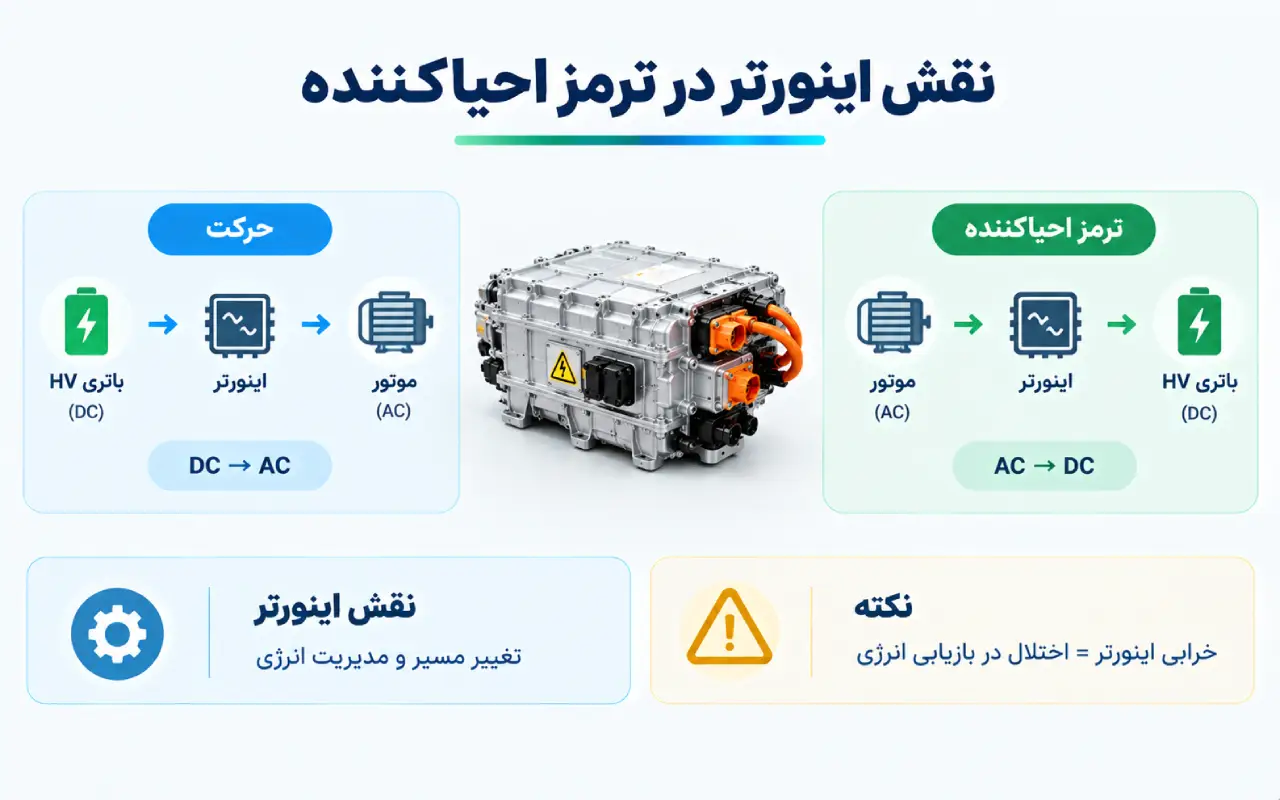

نقش اینورتر در ترمز احیاکننده

اینورتر یکی از مهم‌ترین قطعات در مسیر بازیابی انرژی است.

باتری HV انرژی را به‌صورت جریان مستقیم یا DC ذخیره می‌کند، در حالی که موتورهای الکتریکی مورد استفاده در بسیاری از خودروهای هیبریدی با جریان متناوب یا AC کار می‌کنند.

در حالت حرکت، اینورتر انرژی DC باتری را به برق مناسب موتور تبدیل می‌کند.

اما هنگام ترمز احیاکننده، جریان تولیدشده توسط موتور/ژنراتور را مدیریت می‌کند تا انرژی بتواند به سمت باتری HV منتقل شود. NHTSA نیز اینورتر را واسطه الکتریکی بین باتری و موتور/ژنراتور معرفی می‌کند و توضیح می‌دهد که در زمان بازیابی انرژی، مسیر جریان برای انتقال انرژی به باتری تغییر می‌کند.

بنابراین خرابی اینورتر می‌تواند مستقیماً روی عملکرد ترمز احیاکننده تأثیر بگذارد.

نقش باتری در ترمز احیاکننده

باتری HV مقصد اصلی انرژی بازیابی‌شده است؛ اما باتری نمی‌تواند هر مقدار انرژی را در هر شرایطی دریافت کند.

برای مثال، اگر وضعیت شارژ باتری بالا باشد یا شرایط دمایی مناسب نباشد، سیستم ممکن است توان بازیابی را کاهش دهد.

به همین دلیل، سیستم مدیریت باتری یا BMS دائماً شرایط باتری را پایش می‌کند.

پارامترهای مهم شامل موارد زیر هستند:

• ولتاژ باتری
• جریان شارژ و دشارژ
• دمای باتری
• وضعیت شارژ
• اختلاف ولتاژ بین بخش‌های مختلف باتری
• محدودیت‌های شارژ

بنابراین کاهش قدرت ترمز احیاکننده لزوماً به معنای خرابی موتور برقی نیست؛ گاهی محدودیت از طرف باتری یا سیستم مدیریت آن اعمال می‌شود.

تفاوت ترمز مکانیکی و احیاکننده

تفاوت اصلی این دو سیستم در نحوه تبدیل انرژی است.

ویژگی	ترمز مکانیکی	ترمز احیاکننده
روش کاهش سرعت	اصطکاک لنت و دیسک	ایجاد مقاومت توسط موتور/ژنراتور
سرنوشت انرژی	عمدتاً تبدیل به گرما	بخشی از انرژی بازیابی می‌شود
ارتباط با باتری	ندارد	دارد
وابستگی به موتور برقی	ندارد	دارد
کاهش مصرف سوخت	مستقیم نیست	می‌تواند به بهبود بازده کمک کند
سایش لنت	بیشتر	معمولاً کمتر
عملکرد در توقف شدید	ضروری	به‌تنهایی کافی نیست
وابستگی به وضعیت باتری	ندارد	دارد

در خودروهای هیبریدی، این دو سیستم رقیب یکدیگر نیستند؛ بلکه مکمل هم هستند.

هنگامی که ترمز احیاکننده به‌تنهایی برای تأمین نیروی ترمز کافی نباشد، ترمز اصطکاکی وارد عمل می‌شود. منابع فنی نیز ترکیب ترمز احیاکننده و ترمز اصطکاکی را به‌عنوان ساختار رایج در خودروهای هیبریدی و برقی توصیف می‌کنند.

چرا همیشه Regenerative Braking فعال نیست؟

یکی از اشتباهات رایج این است که تصور کنیم هر بار راننده ترمز می‌گیرد، تمام انرژی باید توسط سیستم احیاکننده بازیابی شود.

در عمل، شرایط مختلفی می‌توانند میزان بازیابی انرژی را محدود کنند.

۱. شارژ بالای باتری

اگر باتری HV تقریباً پر باشد، امکان دریافت انرژی بیشتر محدود می‌شود. بنابراین سیستم ممکن است قدرت بازیابی را کاهش دهد.

۲. دمای نامناسب باتری

دمای بسیار پایین یا بسیار بالا می‌تواند محدودیت‌هایی برای شارژ باتری ایجاد کند.

۳. سرعت پایین خودرو

در سرعت‌های بسیار پایین، مقدار انرژی قابل بازیابی کاهش می‌یابد و سیستم ممکن است بیشتر به ترمز مکانیکی متکی شود.

۴. ترمزگیری شدید

اگر راننده به کاهش سرعت زیادی نیاز داشته باشد، ترمز اصطکاکی نیز وارد مدار می‌شود تا نیروی توقف موردنیاز تأمین شود.

۵. شرایط سیستم ترمز و کنترل پایداری

سیستم ترمز باید علاوه بر بازیابی انرژی، پایداری و ایمنی خودرو را حفظ کند. بنابراین در برخی شرایط، اولویت با کنترل خودرو و ایجاد نیروی ترمز مناسب است، نه حداکثر بازیابی انرژی.

۶. وجود خطا در سیستم هیبرید

خرابی موتور برقی، اینورتر، باتری، سنسورها یا واحدهای کنترل می‌تواند عملکرد بازیابی انرژی را محدود یا غیرفعال کند.

علائم خرابی ترمز احیاکننده

خرابی این سیستم همیشه با یک علامت مشخص ظاهر نمی‌شود. گاهی راننده فقط احساس می‌کند رفتار خودرو نسبت به گذشته تغییر کرده است.

علائم احتمالی عبارت‌اند از:

• کاهش محسوس شدت کاهش سرعت هنگام رهاکردن پدال گاز
• کاهش بازیابی انرژی
• کاهش مصرف سوخت کمتر از حالت معمول
• روشن‌شدن چراغ هشدار هیبرید
• ثبت خطای سیستم ترمز
• ثبت خطای موتور الکتریکی
• تغییر غیرعادی احساس پدال ترمز
• ورود خودرو به حالت محدود
• کاهش توان موتور برقی
• افزایش وابستگی به ترمز مکانیکی

البته هیچ‌کدام از این علائم به‌تنهایی اثبات‌کننده خرابی ترمز احیاکننده نیستند.

برای مثال، کاهش بازیابی انرژی می‌تواند به دلیل محدودیت باتری، دمای باتری، وضعیت شارژ یا استراتژی کنترلی خودرو باشد.

عیب‌یابی ترمز احیاکننده

عیب‌یابی حرفه‌ای باید از کل سیستم شروع شود، نه از تعویض یک قطعه بر اساس حدس.

مرحله اول: بررسی علائم

ابتدا مشخص کنید مشکل دقیقاً چه زمانی رخ می‌دهد:

• هنگام رهاکردن گاز؟
• هنگام ترمزگیری آرام؟
• هنگام ترمز شدید؟
• در سرعت پایین؟
• در زمان سردبودن خودرو؟
• پس از گرم‌شدن سیستم؟

این اطلاعات مسیر عیب‌یابی را مشخص می‌کند.

مرحله دوم: خواندن کدهای خطا

با دستگاه دیاگ مناسب، فقط ECU موتور را بررسی نکنید.

بسته به خودرو باید یونیت‌های مرتبط مانند موارد زیر نیز بررسی شوند:

• سیستم هیبرید
• BMS
• اینورتر
• ABS
• سیستم کنترل ترمز
• موتور الکتریکی
• واحد کنترل توان

مرحله سوم: بررسی داده‌های زنده

داده‌های زنده می‌توانند بسیار ارزشمندتر از یک کد خطای منفرد باشند.

پارامترهایی مانند وضعیت شارژ باتری، دمای باتری، جریان باتری، سرعت چرخ‌ها، درخواست ترمز احیاکننده و وضعیت موتور الکتریکی باید مطابق اطلاعات سرویس‌منوال خودرو بررسی شوند.

مرحله چهارم: بررسی باتری

اگر سیستم اجازه بازیابی انرژی را نمی‌دهد، وضعیت باتری HV را بررسی کنید.

اختلاف غیرعادی ولتاژ بخش‌های باتری، دمای نامناسب یا محدودیت‌های BMS می‌توانند باعث کاهش توان بازیابی شوند.

مرحله پنجم: بررسی اینورتر و موتور

اگر باتری شرایط مناسبی دارد، باید عملکرد موتور/ژنراتور و اینورتر بررسی شود.

در این قسمت رعایت ایمنی بسیار مهم است؛ زیرا مدار HV می‌تواند دارای ولتاژ خطرناک باشد و تست‌های مستقیم روی این مدار باید فقط با تجهیزات مناسب و طبق دستورالعمل سازنده انجام شوند. NHTSA نیز تأکید می‌کند که سرویس باتری کششی بدون آموزش و تجهیزات تخصصی نباید انجام شود.

مرحله ششم: بررسی سیستم ترمز مکانیکی

در نهایت باید مطمئن شد مشکل از بخش مکانیکی ترمز نیست.

وضعیت لنت، دیسک، مدار هیدرولیک، ABS و سنسورهای سرعت چرخ نیز باید بررسی شود.

تأثیر ترمز احیاکننده روی مصرف سوخت

ترمز احیاکننده به‌تنهایی باعث حذف مصرف سوخت نمی‌شود؛ بلکه با بازیابی بخشی از انرژی‌ای که در خودروهای معمولی هنگام ترمزگیری تلف می‌شود، به افزایش بهره‌وری کلی خودرو کمک می‌کند.

این موضوع در رانندگی شهری اهمیت بیشتری پیدا می‌کند؛ زیرا خودرو دائماً در حال شتاب‌گیری، کاهش سرعت و توقف است.

در خودروهای هیبریدی، انرژی بازیابی‌شده دوباره در سیستم محرکه استفاده می‌شود و در نتیجه موتور احتراقی برای تأمین بخشی از انرژی موردنیاز، فشار کمتری متحمل می‌شود. وزارت انرژی آمریکا نیز بازیابی انرژی ترمز را یکی از عوامل مؤثر بر بهبود مصرف سوخت خودروهای هیبریدی معرفی می‌کند.

بنابراین:

ترمزگیری → بازیابی انرژی → ذخیره در باتری → استفاده مجدد → کاهش نیاز به تولید انرژی جدید

البته میزان تأثیر آن به نوع خودرو، معماری سیستم هیبرید، شرایط رانندگی، سرعت، مسیر و سبک رانندگی بستگی دارد.

نمونه عملی؛ هنگام نزدیک‌شدن به چراغ قرمز چه اتفاقی می‌افتد؟

فرض کنید یک خودروی هیبریدی با سرعت ۶۰ کیلومتر بر ساعت به چراغ قرمز نزدیک می‌شود.

راننده ابتدا پای خود را از روی پدال گاز برمی‌دارد.

در این لحظه، سیستم می‌تواند موتور الکتریکی را وارد حالت تولید انرژی کند. چرخ‌ها موتور را می‌چرخانند و مقاومت ایجادشده باعث کاهش سرعت خودرو می‌شود.

سپس انرژی تولیدشده از مسیر الکترونیک قدرت به سمت باتری HV هدایت می‌شود.

اگر راننده فشار بیشتری به پدال ترمز وارد کند، سیستم برای تأمین نیروی توقف بیشتر، ترمز مکانیکی را نیز وارد مدار می‌کند.

بنابراین ممکن است در یک ترمزگیری معمولی، سه اتفاق هم‌زمان رخ دهد:

کاهش سرعت توسط موتور/ژنراتور + بازیابی انرژی + استفاده از ترمز اصطکاکی در صورت نیاز

اگر باتری در وضعیت مناسبی نباشد یا سیستم محدودیت ایجاد کند، سهم ترمز احیاکننده کاهش پیدا می‌کند.

یک نکته مهم برای تعمیرکاران

اگر در یک خودروی هیبریدی، بازیابی انرژی انجام نمی‌شود، نباید بلافاصله موتور برقی یا باتری را متهم کرد.

یک مسیر منطقی‌تر این است:

علائم → کدهای خطا → داده‌های زنده → باتری → BMS → اینورتر → موتور/ژنراتور → سیستم ترمز → شبکه ارتباطی

این نگاه سیستمی از تعویض بی‌دلیل قطعات جلوگیری می‌کند.

در واقع، ترمز احیاکننده حاصل همکاری چندین قطعه است و خرابی هرکدام از این بخش‌ها می‌تواند روی عملکرد نهایی اثر بگذارد.

جمع‌بندی

ترمز احیاکننده یا Regenerative Braking یکی از مهم‌ترین فناوری‌های به‌کاررفته در خودروهای هیبریدی است که با استفاده از موتور الکتریکی به‌عنوان ژنراتور، بخشی از انرژی جنبشی خودرو را هنگام کاهش سرعت بازیابی می‌کند.

انرژی تولیدشده از طریق اینورتر مدیریت شده و در باتری HV ذخیره می‌شود تا در زمان مناسب دوباره برای حرکت خودرو مورد استفاده قرار گیرد.

با این حال، ترمز احیاکننده همیشه با حداکثر توان فعال نیست. وضعیت شارژ و دمای باتری، سرعت خودرو، شدت ترمزگیری، شرایط سیستم کنترل و خطاهای موجود در سامانه هیبرید می‌توانند میزان بازیابی انرژی را تغییر دهند.

برای تعمیرکار، مهم‌ترین نکته این است که ترمز احیاکننده را یک سیستم یکپارچه بداند، نه یک قطعه مستقل. باتری HV، BMS، اینورتر، موتور برقی، ABS، سنسورها و واحدهای کنترل همگی در عملکرد آن نقش دارند.
