انواع خودروهای هیبریدی چیست؟ تفاوت HEV، PHEV و Mild Hybrid

اگر عبارت انواع خودروهای هیبریدی را جست‌وجو کرده‌اید، احتمالاً با نام‌هایی مانند HEV، PHEV، Mild Hybrid و Full Hybrid روبه‌رو شده‌اید؛ اما تفاوت واقعی این سیستم‌ها چیست؟ آیا هر خودرویی که روی آن عبارت Hybrid نوشته شده، ساختار یکسانی دارد؟

خیر. خودروهای هیبریدی از نظر ظرفیت باتری، قدرت موتور برقی، نحوه شارژ، روش انتقال نیرو و حتی روش عیب‌یابی با یکدیگر تفاوت دارند. شناخت این تفاوت‌ها برای راننده مهم است، اما برای تعمیرکاری که قرار است با خودروهای جدید داخلی، چینی، کیا و هیوندای کار کند، اهمیت بسیار بیشتری دارد.

در این مقاله از کارنو مهارت، انواع مهم سیستم‌های هیبریدی را بررسی می‌کنیم و به زبان ساده اما فنی توضیح می‌دهیم که HEV، PHEV، Mild Hybrid، Full Hybrid، Series Hybrid و Parallel Hybrid چگونه کار می‌کنند و تعمیرکار برای عیب‌یابی آن‌ها به چه مهارت‌هایی نیاز دارد.

نکته مهم: واژه «هیبرید» به‌تنهایی معماری قوای محرکه را مشخص نمی‌کند. قبل از هر تعمیر یا عیب‌یابی، باید نوع سیستم هیبریدی خودرو و دستورالعمل سازنده مشخص شود.

خودرو هیبریدی چیست و چگونه کار می‌کند؟

خودروی هیبریدی، به‌طور کلی، از ترکیب موتور احتراق داخلی و یک یا چند موتور الکتریکی برای تأمین نیروی موردنیاز خودرو استفاده می‌کند.

اجزای اصلی یک سیستم هیبریدی معمولاً شامل این موارد است:

• موتور احتراق داخلی؛
• موتور یا موتورهای الکتریکی؛
• باتری هیبریدی؛
• اینورتر و تجهیزات الکترونیک قدرت؛
• سیستم مدیریت باتری یا BMS؛
• واحد کنترل سیستم هیبرید؛
• سیستم ترمز احیاکننده؛
• مدار خنک‌کاری متناسب با طراحی خودرو.

یکی از مزیت‌های مهم سیستم هیبریدی، بازیابی انرژی هنگام کاهش سرعت است. در این حالت، موتور الکتریکی می‌تواند در نقش ژنراتور عمل کند و بخشی از انرژی جنبشی خودرو را به انرژی الکتریکی تبدیل کند. این انرژی دوباره در باتری ذخیره می‌شود.

اما همه خودروهای هیبریدی به یک اندازه از موتور برقی استفاده نمی‌کنند. همین موضوع، تفاوت اصلی میان Mild Hybrid، HEV و PHEV را شکل می‌دهد.

HEV چیست؟

HEV مخفف Hybrid Electric Vehicle و به معنای «خودروی هیبریدی برقی» است.

در یک HEV معمولی، خودرو از موتور احتراق داخلی و موتور الکتریکی استفاده می‌کند و باتری آن بدون نیاز به اتصال مستقیم به برق شهری شارژ می‌شود.

منابع انرژی باتری می‌تواند شامل مواردی مانند ترمز احیاکننده و تولید انرژی توسط موتور احتراق داخلی باشد.

در شرایط مناسب، خودرو ممکن است برای مدت کوتاهی و معمولاً در سرعت‌های پایین با نیروی موتور برقی حرکت کند. در زمان شتاب‌گیری یا افزایش بار، موتور احتراق داخلی نیز وارد مدار می‌شود.

مزیت HEV چیست؟

مهم‌ترین مزیت HEV، کاهش مصرف سوخت در شرایطی است که توقف و حرکت زیاد وجود دارد؛ برای مثال رانندگی شهری.

به همین دلیل، HEV می‌تواند برای افرادی که بیشتر در شهر رانندگی می‌کنند، گزینه جذابی باشد.

PHEV چیست؟

PHEV مخفف Plug-in Hybrid Electric Vehicle است.

تفاوت کلیدی آن با HEV این است که باتری PHEV علاوه بر شارژ از طریق سیستم خودرو، قابلیت شارژ از منبع برق خارجی را نیز دارد.

باتری PHEV معمولاً ظرفیت بیشتری از HEV دارد و به همین دلیل امکان پیمایش الکتریکی بیشتری فراهم می‌شود. در این نوع خودرو، راننده می‌تواند بخشی از مسیر را با انرژی ذخیره‌شده در باتری طی کند و پس از کاهش شارژ یا در شرایط موردنیاز، موتور احتراق داخلی وارد مدار شود.

آیا PHEV همیشه کم‌مصرف‌تر است؟

نه لزوماً.

مزیت PHEV زمانی بیشتر خود را نشان می‌دهد که مالک بتواند خودرو را به‌طور منظم شارژ کند و بخش قابل‌توجهی از سفرهای روزانه در محدوده پیمایش الکتریکی انجام شود.

اگر باتری مرتب شارژ نشود، وزن بیشتر باتری می‌تواند بخشی از مزیت مصرف سوخت را کاهش دهد.

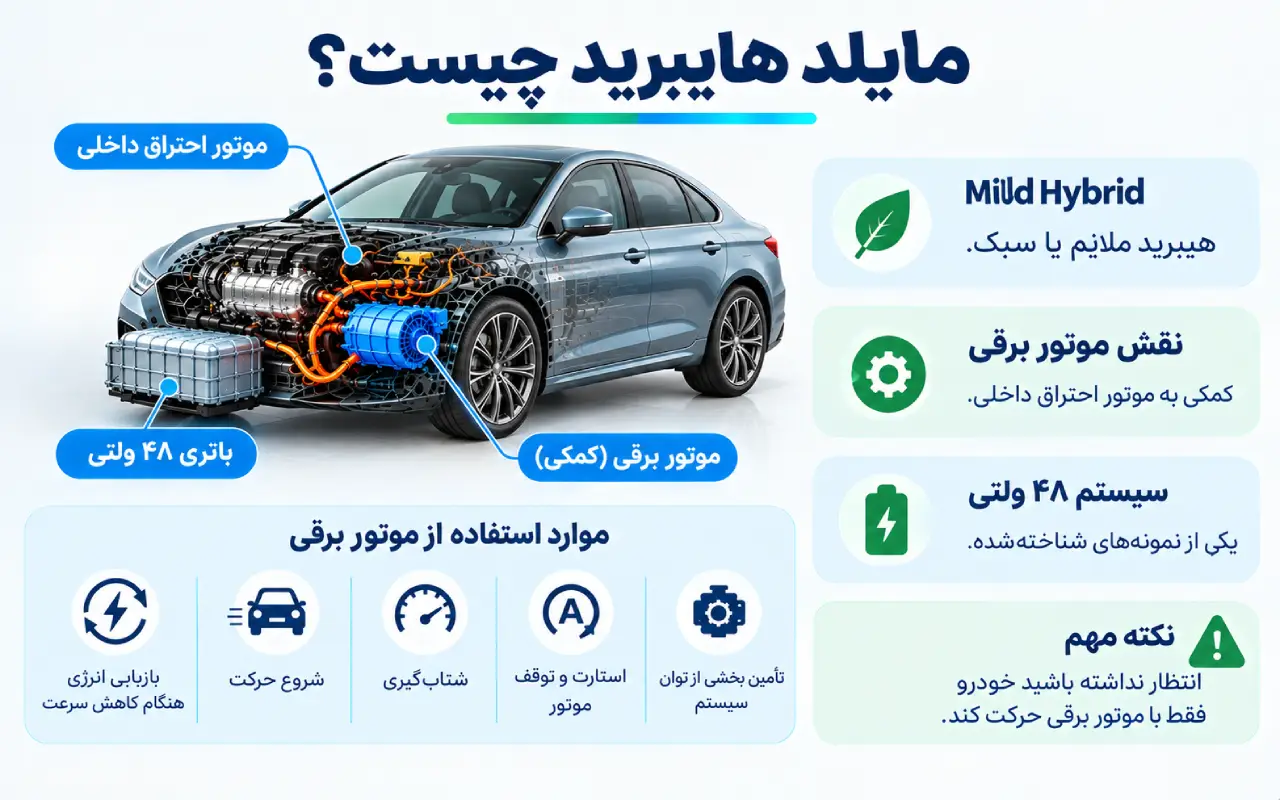

Mild Hybrid چیست؟

Mild Hybrid یا MHEV به معنای هیبرید ملایم یا هیبرید سبک است.

در این معماری، موتور الکتریکی بیشتر نقش کمکی دارد و در بسیاری از طراحی‌ها نمی‌تواند به‌تنهایی خودرو را به حرکت درآورد. سیستم‌های ۴۸ ولتی یکی از نمونه‌های شناخته‌شده Mild Hybrid هستند.

موتور برقی می‌تواند در مواردی مانند:

• استارت و توقف موتور؛
• شروع حرکت؛
• شتاب‌گیری؛
• بازیابی انرژی هنگام کاهش سرعت؛
• تأمین بخشی از توان موردنیاز سیستم،

به موتور احتراق داخلی کمک کند.

بنابراین اگر روی خودرویی عبارت Mild Hybrid دیدید، نباید انتظار داشته باشید خودرو مانند یک Full Hybrid بتواند مسافت قابل‌توجهی را تنها با موتور برقی طی کند.

Full Hybrid چیست؟

Full Hybrid یا هیبرید کامل، سطح بالاتری از توان الکتریکی را نسبت به Mild Hybrid ارائه می‌دهد.

در این سیستم، موتور برقی می‌تواند در شرایط مشخص برای مدت محدودی به‌تنهایی خودرو را حرکت دهد. البته مقدار و شرایط این حرکت به طراحی هر خودرو بستگی دارد.

به همین دلیل، Full Hybrid از نظر عملکرد الکتریکی بین Mild Hybrid و PHEV قرار نمی‌گیرد؛ بلکه یک معماری مستقل با سطح متفاوتی از قابلیت‌های هیبریدی است.

در Full Hybrid، هماهنگی بین موتور احتراق داخلی، موتور برقی، باتری و واحد کنترل اهمیت زیادی دارد.

Series Hybrid چیست؟

در Series Hybrid، مسیر اصلی انتقال توان به چرخ‌ها از موتور الکتریکی عبور می‌کند.

به زبان ساده:

موتور احتراق داخلی → تولید برق → سیستم الکتریکی → موتور برقی → چرخ‌ها

در چنین معماری‌ای، موتور احتراق داخلی می‌تواند نقش تولیدکننده انرژی الکتریکی را داشته باشد و موتور برقی نیروی محرکه چرخ‌ها را تأمین کند.

این ساختار باعث می‌شود موتور احتراق داخلی الزاماً همانند یک خودروی معمولی مستقیماً مسئول انتقال نیرو به چرخ‌ها نباشد.

Parallel Hybrid چیست؟

در Parallel Hybrid، موتور احتراق داخلی و موتور الکتریکی می‌توانند هر دو در انتقال توان به چرخ‌ها نقش داشته باشند.

در شرایط مختلف، سیستم کنترل خودرو می‌تواند از موتور احتراق داخلی، موتور برقی یا ترکیبی از هر دو استفاده کند.

برای مثال، هنگام شتاب‌گیری، موتور برقی می‌تواند به موتور احتراق داخلی کمک کند و هنگام کاهش سرعت، موتور الکتریکی بخشی از انرژی را بازیابی کند.

Series-Parallel Hybrid چیست؟

همان‌طور که از نام آن مشخص است، Series-Parallel Hybrid ترکیبی از دو معماری سری و موازی است.

مزیت این معماری، انعطاف بیشتر در مدیریت انرژی است. سیستم کنترل می‌تواند بر اساس سرعت خودرو، میزان بار، وضعیت شارژ باتری و شرایط رانندگی، مسیر مناسب انتقال انرژی را انتخاب کند.

اما همین انعطاف، تعداد اجزا و پیچیدگی کنترل سیستم را نیز افزایش می‌دهد.

برای تعمیرکار، شناخت دقیق معماری خودرو اهمیت زیادی دارد؛ زیرا یک روش عیب‌یابی که برای یک سیستم مناسب است، الزاماً برای معماری دیگر قابل استفاده نیست.

جدول مقایسه انواع خودروهای هیبریدی

ویژگی	Mild Hybrid	HEV / Full Hybrid	PHEV	Series Hybrid	Parallel Hybrid	Series-Parallel
موتور احتراق داخلی	دارد	دارد	دارد	دارد	دارد	دارد
موتور برقی	کمکی	فعال	قدرتمندتر	محرک اصلی	محرک/کمکی	محرک/کمکی
حرکت با برق	معمولاً خیر	محدود و وابسته به طراحی	بیشتر	بله	وابسته به طراحی	بله
شارژ از برق خارجی	معمولاً ندارد	ندارد	دارد	وابسته به طراحی	وابسته به طراحی	وابسته به طراحی
ظرفیت باتری	کم	متوسط	بیشتر	متوسط تا زیاد	متوسط	متوسط تا زیاد
ترمز احیاکننده	در برخی سیستم‌ها	دارد	دارد	دارد	دارد	دارد
کاهش مصرف سوخت	محدود تا متوسط	قابل‌توجه	بالقوه زیاد	مناسب	مناسب	مناسب تا زیاد
پیچیدگی	کمتر	متوسط تا زیاد	زیاد	زیاد	متوسط تا زیاد	زیاد
نیاز به تخصص تعمیرکار	متوسط	زیاد	بسیار زیاد	زیاد	زیاد	بسیار زیاد

توجه: این جدول یک مقایسه کلی است و مشخصات واقعی هر خودرو به معماری و طراحی سازنده بستگی دارد.

تفاوت HEV و PHEV چیست؟

اگر بخواهیم تفاوت این دو را در ساده‌ترین شکل توضیح دهیم:

HEV: باتری در طول کارکرد خودرو شارژ می‌شود و خودرو به شارژر خارجی وابسته نیست.

PHEV: باتری بزرگ‌تری دارد و می‌توان آن را از منبع برق خارجی نیز شارژ کرد.

پس اگر کسی بپرسد «HEV یا PHEV کدام بهتر است؟»، پاسخ بدون شناخت نوع استفاده درست نیست.

اگر امکان شارژ منظم وجود داشته باشد و مسیرهای روزانه کوتاه باشند، مزیت PHEV بیشتر می‌شود. اما اگر نمی‌خواهید درگیر شارژ خارجی شوید، HEV می‌تواند انتخاب ساده‌تری باشد.

تفاوت Mild Hybrid و Full Hybrid چیست؟

این دو سیستم را نباید یکی دانست.

در Mild Hybrid، موتور برقی عمدتاً نقش کمکی دارد و معمولاً برای حرکت مستقل خودرو طراحی نشده است.

در Full Hybrid، موتور الکتریکی قدرت بیشتری دارد و در شرایط مشخص می‌تواند به‌تنهایی خودرو را حرکت دهد.

بنابراین هنگام بررسی یک خودروی هیبریدی، فقط به عبارت «Hybrid» روی خودرو توجه نکنید؛ مشخص کنید خودرو MHEV، HEV یا PHEV است.

کدام خودرو هیبریدی مصرف سوخت کمتری دارد؟

پاسخ به این سؤال به نحوه استفاده بستگی دارد.

برای رانندگی شهری

HEV معمولاً عملکرد بسیار خوبی دارد؛ زیرا توقف و حرکت مکرر فرصت مناسبی برای استفاده از موتور برقی و بازیابی انرژی ایجاد می‌کند.

برای مسیرهای کوتاه و امکان شارژ خانگی

PHEV می‌تواند جذاب‌تر باشد؛ زیرا بخش بیشتری از مسیر را می‌توان با انرژی الکتریکی طی کرد.

برای نزدیک شدن به خودروهای معمولی با تغییر کمتر

Mild Hybrid می‌تواند راهکار ساده‌تری برای کاهش مصرف نسبت به خودروی صرفاً احتراق داخلی باشد.

تعمیر خودروهای هیبریدی چه تفاوتی با خودروهای معمولی دارد؟

اینجا همان نقطه‌ای است که موضوع برای تعمیرکار جدی‌تر می‌شود.

در یک خودروی معمولی، تمرکز عیب‌یابی بیشتر روی موتور، گیربکس، سیستم سوخت‌رسانی، برق و شبکه ارتباطی خودرو است.

اما در خودروهای هیبریدی، سیستم‌های جدیدی نیز وارد فرآیند عیب‌یابی می‌شوند:

• باتری ولتاژ بالا؛
• اینورتر؛
• موتور ژنراتور؛
• موتور الکتریکی؛
• BMS؛
• سیستم مدیریت حرارتی؛
• مدار ولتاژ بالا؛
• سیستم ترمز احیاکننده؛
• یونیت کنترل هیبرید.

بنابراین تعمیرکار هیبرید باید علاوه بر مهارت مکانیکی، دانش برق و الکترونیک خودرو را نیز تقویت کند.

اگر هدف شما ورود جدی‌تر به این حوزه است، یادگیری آموزش برق خودرو می‌تواند پایه مناسبی برای درک بهتر سیستم‌های الکتریکی و الکترونیکی خودروهای جدید باشد.

تعمیرکار برای عیب‌یابی خودروهای هیبریدی چه چیزهایی باید بداند؟

یک تعمیرکار حرفه‌ای خودروهای هیبریدی باید حداقل با این موارد آشنا باشد:

۱. ایمنی ولتاژ بالا

کار روی باتری و مدارهای ولتاژ بالا بدون رعایت دستورالعمل سازنده می‌تواند خطرناک باشد.

هشدار: پیش از باز کردن یا تعمیر مدارهای ولتاژ بالا، باید سیستم مطابق دستورالعمل سازنده ایمن‌سازی شود و از تجهیزات حفاظت فردی و ابزار مناسب استفاده شود.

۲. کار با دستگاه دیاگ

خواندن صرف کد خطا کافی نیست.

تعمیرکار باید بتواند:

• داده‌های زنده را تحلیل کند؛
• ارتباط بین یونیت‌ها را بررسی کند؛
• پارامترهای باتری را بخواند؛
• خطاهای سیستم هیبرید را تفسیر کند؛
• علت اصلی خطا را از علائم ثانویه تشخیص دهد.

۳. شناخت باتری و BMS

باتری هیبریدی تنها یک «باتری بزرگ» نیست. سیستم مدیریت باتری وظیفه کنترل پارامترهای مختلف سلول‌ها و وضعیت شارژ را بر عهده دارد.

۴. شناخت اینورتر

اینورتر یکی از اجزای مهم الکترونیک قدرت است و ارتباط انرژی الکتریکی بین باتری و موتورهای الکتریکی را مدیریت می‌کند.

آیا تعمیر خودروهای هیبریدی گران‌تر است؟

نمی‌توان یک پاسخ ثابت برای همه خودروها ارائه کرد.

برخی هزینه‌های سرویس ممکن است مشابه خودروهای معمولی باشد، اما قطعات تخصصی مانند باتری ولتاژ بالا، اینورتر یا تجهیزات الکترونیک قدرت می‌توانند در صورت خرابی هزینه بیشتری داشته باشند.

از طرف دیگر، سیستم ترمز احیاکننده می‌تواند میزان استفاده از ترمز اصطکاکی را کاهش دهد و در نتیجه شرایط نگهداری برخی قطعات با خودروهای معمولی متفاوت باشد.

بنابراین هزینه نگهداری را باید بر اساس مدل خودرو، معماری هیبریدی و وضعیت واقعی خودرو بررسی کرد.

کدام نوع خودرو هیبریدی پیچیده‌تر است؟

اگر فقط از نظر سطح فناوری و تعداد سیستم‌های تخصصی نگاه کنیم، معمولاً Mild Hybrid ساختار ساده‌تری از HEV و PHEV دارد.

اما پیچیدگی واقعی به معماری خودرو وابسته است.

یک سیستم Series-Parallel ممکن است از نظر کنترل انرژی و ارتباط بین اجزا بسیار پیچیده باشد، در حالی که یک سیستم هیبریدی دیگر ساختار متفاوتی داشته باشد.

برای تعمیرکار، مهم‌تر از حفظ کردن نام‌ها، درک مسیر انرژی و ارتباط میان اجزای سیستم است.

چرا یادگیری سیستم‌های هیبریدی برای تعمیرکار اهمیت دارد؟

خودروهای جدید، به‌خصوص بسیاری از محصولات چینی و مدل‌های جدید کیا و هیوندای، بیش از گذشته به سیستم‌های الکتریکی و الکترونیکی وابسته شده‌اند.

در چنین شرایطی، تعمیرکاری که فقط بر مهارت‌های مکانیکی سنتی تکیه کند، ممکن است در مواجهه با عیب‌های جدید با محدودیت روبه‌رو شود.

از طرف دیگر، یادگیری اصولی باعث می‌شود تعمیرکار به‌جای تعویض حدسی قطعات، فرآیند تشخیص عیب را مرحله‌به‌مرحله انجام دهد.

این دقیقاً همان نقطه‌ای است که آموزش تخصصی می‌تواند زمان و هزینه آزمون‌وخطا را کاهش دهد.

جمع‌بندی؛

خودروهای هیبریدی یک فناوری واحد نیستند. Mild Hybrid بیشتر برای کمک به موتور احتراق داخلی طراحی شده، HEV امکان استفاده مؤثرتر از موتور برقی و بازیابی انرژی را فراهم می‌کند و PHEV با باتری بزرگ‌تر و قابلیت شارژ خارجی، امکان رانندگی الکتریکی بیشتری ارائه می‌دهد.

در کنار این دسته‌بندی، معماری‌های Series، Parallel و Series-Parallel مشخص می‌کنند انرژی چگونه میان موتور احتراق داخلی، موتور برقی، باتری و چرخ‌ها جریان پیدا می‌کند.

برای تعمیرکار، شناخت این ساختارها فقط یک اطلاعات تئوری نیست؛ بلکه بخشی از مهارت لازم برای ورود به بازار تعمیرات خودروهای جدید است.

اگر می‌خواهید مهارت خود را از تعمیرات سنتی فراتر ببرید، مطالعه مطالب تخصصی برق، انژکتور و سیستم‌های الکترونیکی خودرو می‌تواند قدم بعدی مناسبی باشد. در کارنو مهارت نیز دوره‌های تخصصی متناسب با خودروهای داخلی، چینی و کره‌ای طراحی شده‌اند تا مسیر یادگیری فنی برای تعمیرکاران کاربردی‌تر باشد.

برای آشنایی با آموزش‌ها و محتوای فنی مجموعه، می‌توانید پیج اینستاگرام فروشگاه کارنو مهارت را نیز دنبال کنید و مطالب آموزشی و معرفی تجهیزات تخصصی را بررسی کنید.

در نهایت، شناخت انواع خودروهای هیبریدی زمانی ارزش واقعی پیدا می‌کند که بتوانید معماری سیستم را تشخیص دهید، مسیر انرژی را بفهمید و بر اساس داده‌های واقعی، عیب‌یابی کنید.

سوالات متداول

آیا HEV نیاز به شارژ با برق شهری دارد؟

خیر. در HEV معمولی، باتری از طریق سیستم خودرو، از جمله بازیابی انرژی ترمز و سازوکارهای تولید انرژی داخلی، شارژ می‌شود و به اتصال مستقیم به برق شهری نیاز ندارد.

تفاوت اصلی HEV و PHEV چیست؟

PHEV باتری بزرگ‌تری دارد و امکان شارژ از منبع برق خارجی را فراهم می‌کند؛ در حالی که HEV معمولی چنین قابلیتی ندارد.

آیا Mild Hybrid می‌تواند فقط با موتور برقی حرکت کند؟

در معماری‌های رایج Mild Hybrid، موتور برقی نقش کمکی دارد و برای حرکت مستقل خودرو طراحی نشده است.

آیا تعمیرکار خودروهای هیبریدی باید برق خودرو بداند؟

بله. آشنایی با برق خودرو، الکترونیک، شبکه‌های ارتباطی، عیب‌یابی با دستگاه دیاگ و اصول ایمنی ولتاژ بالا برای کار تخصصی روی خودروهای هیبریدی اهمیت زیادی دارد.

آیا باتری خودروهای هیبریدی قابل تعمیر است؟

بسته به نوع باتری، معماری خودرو و دستورالعمل سازنده، روش‌های مختلفی برای تشخیص و تعمیر یا تعویض اجزای باتری وجود دارد. تشخیص دقیق باید بر اساس داده‌های BMS و دستورالعمل فنی همان خودرو انجام شود.
