عیب‌یابی مدار اینورتر خودرو هیبریدی با دیاگ و نقشه سیم‌کشی

اینورتر یکی از اجزای اصلی سیستم محرکه در خودروهای هیبریدی است و نقش مهمی در مدیریت انرژی الکتریکی بین باتری ولتاژ بالا و موتورهای الکتریکی ایفا می‌کند. بروز اختلال در این بخش می‌تواند باعث روشن‌شدن چراغ هشدار سیستم هیبریدی، ثبت کدهای خطا، محدودشدن توان خودرو یا ازکارافتادن بخشی از عملکرد سیستم محرکه شود.

بااین‌حال، مشاهده خطای اینورتر در دستگاه دیاگ همیشه به معنی خرابی خود این قطعه نیست. گاهی ایراد از مدار تغذیه، سیم‌کشی، اتصالات، سیستم خنک‌کاری، ارتباطات کنترلی یا یکی از اجزای مرتبط با سیستم هیبریدی ناشی می‌شود.

به همین دلیل، عیب‌یابی اینورتر هیبریدی باید با ترکیب اطلاعات دستگاه دیاگ، داده‌های زنده، نقشه سیم‌کشی و بررسی تخصصی مدار انجام شود. در این مقاله از کارنو مهارت، مراحل اصولی تشخیص ایراد اینورتر، تفسیر کدهای خطا، استفاده از نقشه سیم‌کشی و اشتباهات رایج هنگام عیب‌یابی را بررسی می‌کنیم.

اینورتر خودرو هیبریدی چیست و چه وظیفه‌ای دارد؟

اینورتر یکی از اجزای الکترونیک قدرت در خودروهای هیبریدی است که در بسیاری از معماری‌ها، تبدیل انرژی الکتریکی جریان مستقیم (DC) باتری ولتاژ بالا به جریان متناوب (AC) موردنیاز موتور الکتریکی را انجام می‌دهد.

در برخی خودروها، مجموعه اینورتر علاوه بر این وظیفه، بخش‌هایی از مدارهای مرتبط با مدیریت توان الکتریکی را نیز در خود جای می‌دهد. ساختار دقیق این مجموعه به مدل خودرو، نوع سیستم هیبریدی و طراحی سازنده بستگی دارد.

وظایف اینورتر ممکن است شامل موارد زیر باشد:

• تبدیل انرژی DC باتری ولتاژ بالا به برق AC موردنیاز موتور الکتریکی
• کنترل جریان و توان الکتریکی موتور در هماهنگی با واحدهای کنترلی
• مدیریت عملکرد موتور الکتریکی هنگام شتاب‌گیری و کاهش سرعت
• مشارکت در فرایند بازیابی انرژی ترمز، بسته به معماری سیستم
• تبادل اطلاعات با واحدهای کنترلی خودرو
• پایش پارامترهای الکتریکی و حرارتی و ثبت خطاهای مربوط به عملکرد سیستم

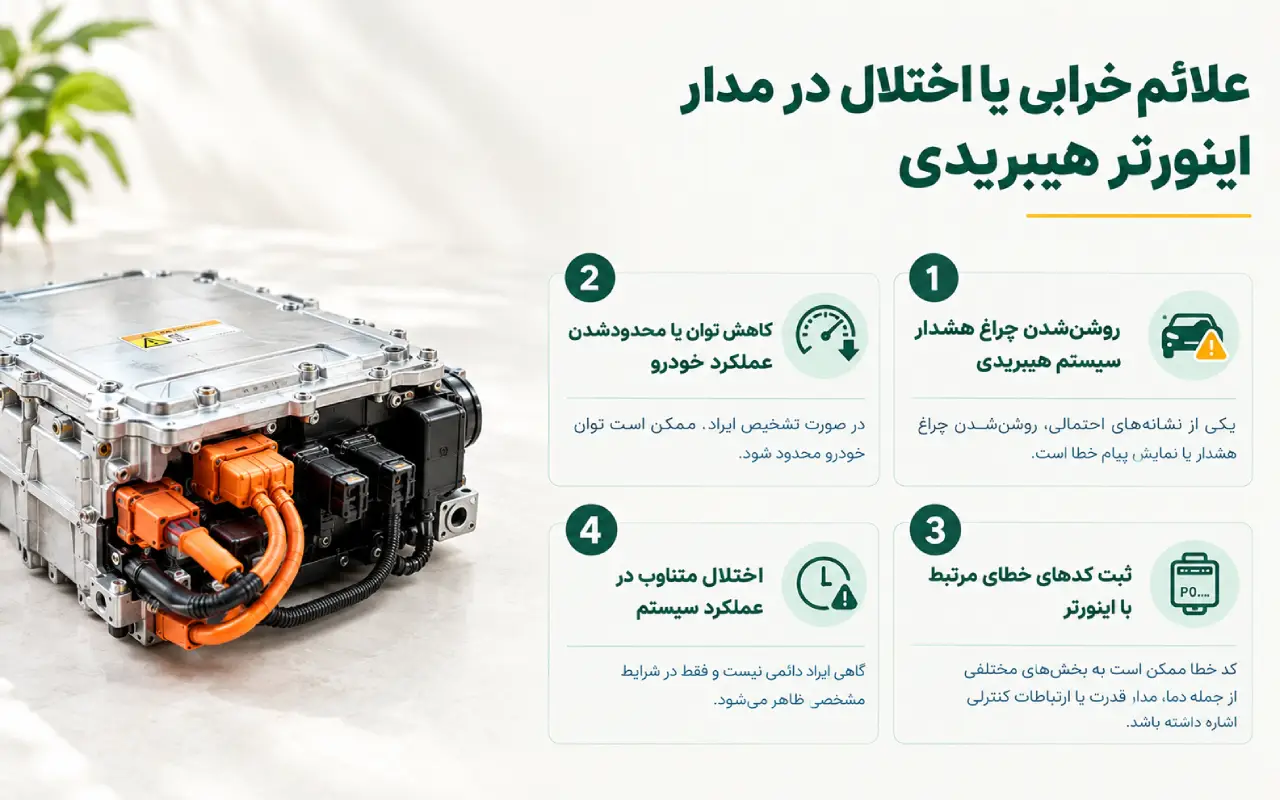

علائم خرابی یا اختلال در مدار اینورتر هیبریدی

علائم اختلال در مدار اینورتر یکسان نیستند و به نوع ایراد، شرایط عملکرد خودرو و نحوه طراحی سیستم بستگی دارند.

1. روشن‌شدن چراغ هشدار سیستم هیبریدی

یکی از نشانه‌های احتمالی، روشن‌شدن چراغ هشدار سیستم هیبریدی یا نمایش پیام خطا روی صفحه کیلومتر است. در این شرایط ممکن است ECU یا واحد کنترل سیستم هیبریدی، ایرادی را در اینورتر یا یکی از مدارهای مرتبط تشخیص داده باشد.

پیام هشدار به‌تنهایی مشخص نمی‌کند کدام قطعه خراب است. برای تعیین علت، باید کدهای ثبت‌شده در واحدهای کنترلی مرتبط بررسی شوند.

2. کاهش توان یا محدودشدن عملکرد خودرو

اگر سیستم کنترل، ایرادی را تشخیص دهد که بر عملکرد ایمن یا قابل‌اعتماد سیستم محرکه اثر می‌گذارد، ممکن است توان خودرو را محدود کند.

این وضعیت می‌تواند به ایراد اینورتر مربوط باشد، اما مشکلات باتری هیبریدی، موتور الکتریکی، سیستم خنک‌کاری یا مدارهای تغذیه نیز ممکن است علائم مشابهی ایجاد کنند.

3. ثبت کدهای خطای مرتبط با اینورتر

کد خطا ممکن است به بخش‌های مختلفی مانند دمای اینورتر، عملکرد مدار قدرت، ارتباطات کنترلی یا شرایط الکتریکی غیرعادی اشاره داشته باشد.

تفسیر دقیق هر کد به سازنده، مدل خودرو، سال تولید و نسخه سیستم کنترل بستگی دارد؛ بنابراین نباید صرفاً براساس یک فهرست عمومی، قطعه‌ای را معیوب اعلام کرد.

4. اختلال متناوب در عملکرد سیستم

گاهی ایراد دائمی نیست و فقط در شرایط مشخصی ظاهر می‌شود؛ برای مثال، پس از گرم‌شدن خودرو یا هنگام افزایش بار سیستم محرکه.

در چنین شرایطی، اطلاعات ثبت‌شده هنگام وقوع خطا، داده‌های زنده و سوابق تعمیر می‌توانند به شناسایی منشأ ایراد کمک کنند.

پیش از عیب‌یابی اینورتر چه نکاتی باید بررسی شوند؟

پیش از انجام هر آزمون، باید مشخص شود خودرو چه علائمی دارد، کدام کدهای خطا ثبت شده‌اند و آیا شرایط ایمنی برای بررسی سیستم فراهم است.

1. شناسایی دقیق خودرو

اطلاعاتی مانند مدل، سال تولید، نوع سیستم هیبریدی و مشخصات واحد کنترل اهمیت زیادی دارند؛ زیرا نقشه سیم‌کشی، ساختار اینورتر و روش‌های آزمون در خودروهای مختلف یکسان نیستند.

2. بررسی سوابق تعمیر و شرایط وقوع ایراد

اگر مشکل پس از تعمیر، تعویض باتری، بازشدن اتصالات یا انجام عملیات روی سیستم خنک‌کاری ایجاد شده باشد، این اطلاعات می‌توانند مسیر بررسی را محدودتر کنند.

3. بررسی کدهای خطا پیش از پاک‌کردن آن‌ها

پیش از پاک‌کردن کدها، باید اطلاعات خطاهای ثبت‌شده و در صورت دسترسی، داده‌های لحظه وقوع خطا ذخیره شوند. پاک‌کردن زودهنگام خطا ممکن است اطلاعات مفید برای عیب‌یابی را از بین ببرد.

4. رعایت الزامات ایمنی سیستم ولتاژ بالا

اینورتر معمولاً با مدار ولتاژ بالا در ارتباط است. خاموش‌کردن خودرو به‌تنهایی تضمین نمی‌کند که تمام بخش‌های مرتبط بی‌برق شده‌اند؛ زیرا ممکن است انرژی الکتریکی در خازن‌های داخلی باقی مانده باشد.

بررسی فیزیکی مدار قدرت، جداسازی سیستم، تأیید وضعیت بی‌برقی و هرگونه آزمون الکتریکی باید فقط توسط تکنسین آموزش‌دیده، با تجهیزات مناسب و طبق دستورالعمل رسمی سازنده انجام شود.

مرحله اول: عیب‌یابی اینورتر هیبریدی با دستگاه دیاگ

دستگاه دیاگ نقطه شروع مناسبی برای جمع‌آوری اطلاعات درباره عملکرد سیستم است. بااین‌حال، ارزش اصلی دیاگ فقط خواندن کد خطا نیست؛ اطلاعات واحدهای مختلف و داده‌های زنده نیز می‌توانند در تشخیص ایراد نقش مهمی داشته باشند.

خواندن کدهای خطا از واحدهای کنترلی مرتبط

ابتدا باید واحدهای کنترلی مرتبط با سیستم هیبریدی، از جمله واحد کنترل اینورتر یا سیستم محرکه، در صورت پشتیبانی خودرو بررسی شوند.

کدهای ثبت‌شده را همراه با توضیحات سازنده، وضعیت فعلی یا تاریخی خطا و شرایط ثبت آن‌ها ارزیابی کنید.

برای مثال، کدی که به دمای غیرعادی اشاره دارد ممکن است به مشکل خنک‌کاری، سنسور دما یا مدار مربوط به آن مرتبط باشد. در مقابل، خطای ارتباطی ممکن است نیازمند بررسی شبکه ارتباطی و تغذیه واحد کنترل باشد.

بنابراین، کد خطا نقطه شروع عیب‌یابی است، نه حکم قطعی خرابی اینورتر.

بررسی داده‌های زنده

پس از خواندن کدها، پارامترهای قابل‌دسترسی در دیاگ را بررسی کنید. بسته به مدل خودرو، این پارامترها ممکن است شامل موارد زیر باشند:

• دمای گزارش‌شده توسط سنسورهای مرتبط با اینورتر
• وضعیت عملکرد سیستم خنک‌کاری
• ولتاژهای گزارش‌شده توسط واحد کنترل
• جریان یا توان الکتریکی در پارامترهای پشتیبانی‌شده
• وضعیت ارتباطی واحدهای کنترل
• وضعیت مجاز یا محدودشده عملکرد سیستم محرکه

مقادیر باید در شرایط مشخص و با اطلاعات فنی همان خودرو مقایسه شوند. یک عدد غیرعادی در داده‌های زنده ممکن است ناشی از خرابی سنسور، سیم‌کشی، شرایط واقعی عملکرد یا اشکال در مدار باشد.

بررسی هماهنگی داده‌ها با شرایط واقعی

اگر دمای گزارش‌شده با شرایط واقعی سیستم سازگار نیست یا یک پارامتر بدون دلیل منطقی تغییر می‌کند، باید مسیر اندازه‌گیری، سنسور و مدار مربوطه بررسی شوند.

در این مرحله، نباید صرفاً براساس ظاهر یک پارامتر نتیجه گرفت که اینورتر خراب است. ابتدا باید مشخص شود آیا مقدار غیرعادی از شرایط واقعی ناشی می‌شود یا از اختلال در اندازه‌گیری و انتقال اطلاعات.

مرحله دوم: استفاده از نقشه سیم‌کشی برای عیب‌یابی اینورتر

نقشه سیم‌کشی به تعمیرکار کمک می‌کند مسیرهای الکتریکی و ارتباطی سیستم را براساس طراحی سازنده دنبال کند. بدون نقشه صحیح، احتمال اشتباه در شناسایی سوکت‌ها، پایه‌ها و مدارهای مرتبط افزایش می‌یابد.

1. انتخاب نقشه متناسب با مدل خودرو

نقشه باید با مدل، سال تولید، نسخه سیستم هیبریدی و مشخصات فنی خودرو مطابقت داشته باشد. نقشه یک مدل مشابه ممکن است در شماره پایه‌ها، رنگ سیم‌ها، نوع سوکت یا ساختار مدار تفاوت داشته باشد.

2. شناسایی مدارهای مرتبط با اینورتر

براساس نقشه و مستندات سازنده، مدارهای مرتبط را شناسایی کنید. این مدارها ممکن است شامل تغذیه واحد کنترل، اتصال بدنه در بخش‌های مجاز، خطوط ارتباطی، مدارهای سنسورها و مدارهای مرتبط با خنک‌کاری باشند.

نقشه سیم‌کشی باید همراه با توضیحات فنی و اطلاعات مربوط به پایه‌ها خوانده شود؛ زیرا نمایش خطوط در نقشه به‌تنهایی تمام شرایط عملکرد مدار را مشخص نمی‌کند.

3. بررسی اتصالات و مسیر سیم‌کشی

در بخش‌هایی که بررسی آن‌ها ایمن و مجاز است، وضعیت سوکت‌ها، قفل اتصالات، آثار خوردگی، آسیب فیزیکی و نشانه‌های نفوذ رطوبت ارزیابی می‌شود.

اگر نقشه وجود یک مدار مشترک میان چند واحد کنترلی را نشان دهد، باید احتمال وجود ایراد در مسیر مشترک نیز بررسی شود. بروز هم‌زمان چند خطا همیشه به معنی خرابی چند قطعه مستقل نیست.

4. ارتباط نقشه سیم‌کشی با نتایج دیاگ

بهترین نتیجه زمانی حاصل می‌شود که اطلاعات دیاگ با مسیرهای مشخص‌شده در نقشه تطبیق داده شوند.

برای مثال، اگر داده‌های زنده به اختلال در یک سیگنال اشاره کنند، نقشه می‌تواند محل سنسور، مسیر انتقال سیگنال و واحد دریافت‌کننده را مشخص کند. سپس می‌توان بر اساس روش تعمیراتی سازنده، آزمون مناسب را انتخاب کرد.

این کار احتمال تعویض قطعه بدون اثبات خرابی را کاهش می‌دهد.

مرحله سوم: بررسی مدار تغذیه و اتصالات

اختلال در تغذیه یا اتصالات می‌تواند باعث شود واحد کنترل اینورتر عملکرد مورد انتظار را نداشته باشد یا خطاهای مختلفی ثبت کند.

1. بررسی مدار تغذیه واحد کنترل

اگر شواهد دیاگ به مشکل تغذیه اشاره داشته باشند، مدار مربوطه باید با استفاده از نقشه صحیح و روش‌های مجاز سازنده بررسی شود.

در این مرحله، باید میان مشکل منبع تغذیه، مقاومت اضافی در اتصالات، خرابی سیم‌کشی و ایراد داخلی واحد کنترل تفاوت قائل شد.

2. بررسی اتصال بدنه در مدارهای مربوط

در بخش‌هایی که طراحی مدار از اتصال بدنه استفاده می‌کند، کیفیت اتصال و وضعیت سیم‌کشی باید بررسی شود. اتصال نامناسب ممکن است باعث اختلال در عملکرد یا ایجاد خطاهای متناوب شود.

بااین‌حال، روش آزمون باید با ساختار همان مدار مطابقت داشته باشد و نباید اتصال‌های مربوط به مدار قدرت ولتاژ بالا را مانند مدارهای معمول ۱۲ ولتی بررسی کرد.

3. بررسی افت ولتاژ در مدارهای مجاز

اگر شواهد به مقاومت اضافی در مسیر تغذیه یک مدار کم‌ولتاژ اشاره کنند، آزمون افت ولتاژ می‌تواند به مشخص‌شدن محل مشکل کمک کند.

آزمون مدارهای ولتاژ بالا، اندازه‌گیری روی پایه‌های اینورتر و اتصال تجهیزات آزمایشگاهی به مدار قدرت، موضوع متفاوتی است و نباید بدون دستورالعمل اختصاصی سازنده و صلاحیت فنی لازم انجام شود.

مرحله چهارم: بررسی سیستم خنک‌کاری اینورتر

در بسیاری از خودروهای هیبریدی، اینورتر به سامانه مدیریت حرارتی وابسته است. دمای غیرعادی می‌تواند باعث ثبت خطا یا محدودشدن عملکرد سیستم شود.

اگر کدهای خطا یا داده‌های زنده به مشکل حرارتی اشاره کنند، باید اجزای مرتبط با خنک‌کاری طبق مستندات خودرو بررسی شوند.

موارد قابل‌بررسی، بسته به طراحی خودرو، ممکن است شامل سطح و وضعیت مایع خنک‌کننده، نشتی، عملکرد پمپ، مسیر گردش مایع، سنسورهای دما و مدارهای کنترلی مربوط باشند.

نباید هر خطای حرارتی را مستقیماً به خرابی داخلی اینورتر نسبت داد. ممکن است اینورتر سالم باشد، اما اختلال در گردش مایع خنک‌کننده باعث افزایش دما شده باشد.

همچنین ساختار خنک‌کاری در تمام خودروهای هیبریدی یکسان نیست؛ بنابراین روش بررسی باید براساس مشخصات همان خودرو انتخاب شود.

مرحله پنجم: تفکیک خرابی اینورتر از ایراد موتور الکتریکی و باتری هیبریدی

اینورتر بخشی از یک سیستم به‌هم‌پیوسته است و عملکرد آن با باتری ولتاژ بالا، موتور الکتریکی و واحدهای کنترلی مرتبط ارتباط دارد. به همین دلیل، تشخیص ایراد باید با درنظرگرفتن کل سیستم انجام شود.

احتمال ایراد در باتری هیبریدی

اگر خطاها به ولتاژ یا شرایط عملکرد باتری مربوط باشند، باید اطلاعات واحد مدیریت باتری و داده‌های مرتبط بررسی شوند. اینورتر نباید صرفاً به دلیل وجود خطای سیستم محرکه تعویض شود.

احتمال ایراد در موتور الکتریکی

برخی مشکلات مربوط به موتور الکتریکی ممکن است روی عملکرد سیستم محرکه اثر بگذارند یا با خطاهای مرتبط با اینورتر همراه شوند. برای تفکیک این موارد، باید کدها، داده‌ها و روش‌های آزمون سازنده بررسی شوند.

احتمال ایراد در مدارهای ارتباطی یا کنترلی

اگر چند واحد کنترلی به‌طور هم‌زمان خطاهای ارتباطی ثبت کنند، بررسی شبکه ارتباطی و تغذیه واحدها می‌تواند ضروری باشد. این وضعیت به‌تنهایی خرابی داخلی اینورتر را اثبات نمی‌کند.

در نتیجه، تشخیص قطعه معیوب باید بر پایه شواهد چندگانه و نتایج آزمون‌های معتبر انجام شود.

آیا برای عیب‌یابی اینورتر باید از مِگِر استفاده کرد؟

مِگِر برای آزمون مقاومت عایقی در شرایط و مدارهای تعریف‌شده کاربرد دارد؛ اما استفاده از آن برای هر خطای اینورتر ضروری یا مجاز نیست.

پیش از هر آزمون عایقی باید مشخص شود که سازنده چه روشی را برای آن بخش تعیین کرده است. ولتاژ آزمون، نقاط اتصال و شرایط جداسازی مدار اهمیت زیادی دارند؛ زیرا اتصال نادرست دستگاه می‌تواند به تجهیزات الکترونیکی آسیب برساند.

هرگز مِگِر را بدون دستورالعمل اختصاصی به باتری ولتاژ بالا، اینورتر، موتور یا واحدهای کنترل متصل نکنید. انجام آزمون عایقی باید توسط تکنسین واجد صلاحیت و با رعایت الزامات ایمنی انجام شود.

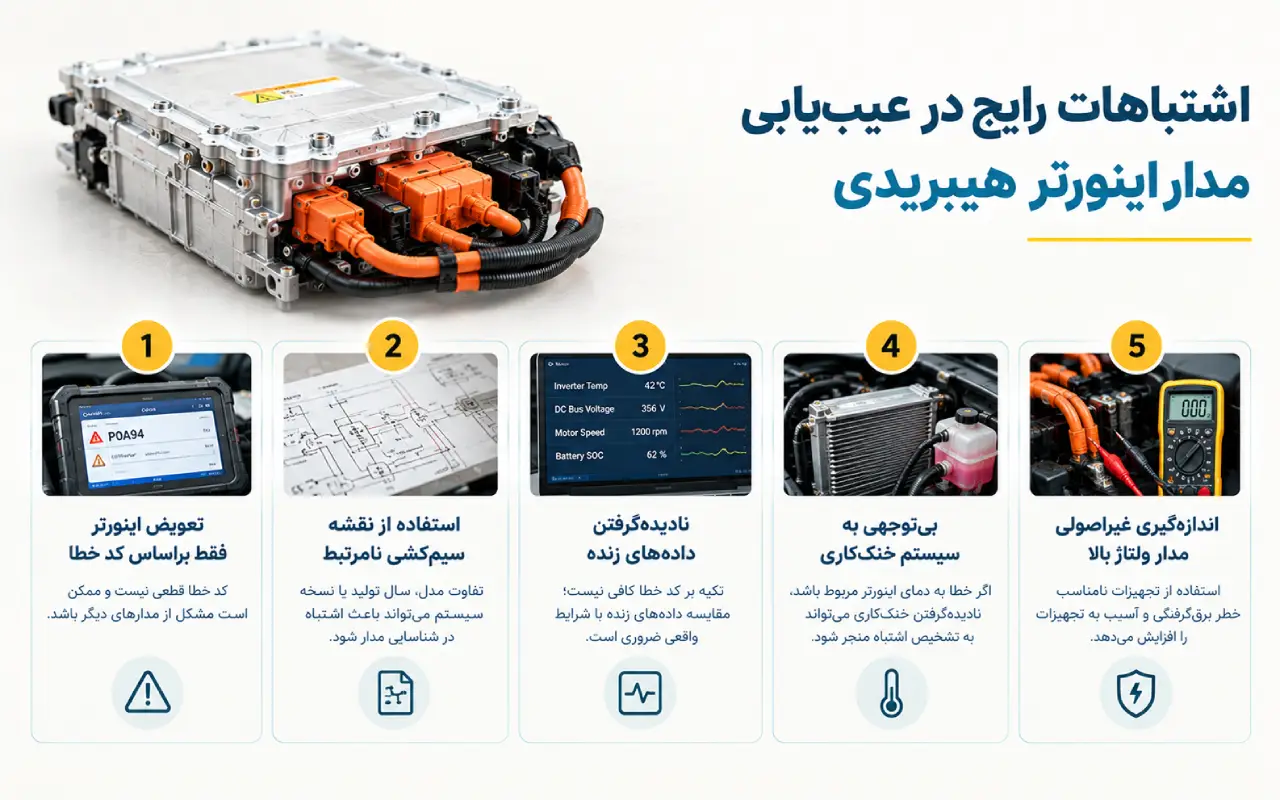

اشتباهات رایج در عیب‌یابی مدار اینورتر هیبریدی

برای عیب‌یابی دقیق مدار اینورتر هیبریدی، نباید صرفاً براساس کد خطای ثبت‌شده درباره خرابی یک قطعه تصمیم گرفت. تفسیر نادرست کدها و نادیده‌گرفتن مدارهای مرتبط می‌تواند به تعویض قطعات سالم و افزایش هزینه تعمیر منجر شود. در ادامه، اشتباهات رایجی را بررسی می‌کنیم که هنگام عیب‌یابی اینورتر باید از آن‌ها پرهیز کرد.

۱. تعویض اینورتر فقط براساس کد خطا

کد خطا به مشخص‌شدن محدوده مشکل کمک می‌کند، اما همیشه قطعه معیوب را به‌طور قطعی مشخص نمی‌کند. مدار تغذیه، سیم‌کشی، سنسورها و سیستم خنک‌کاری نیز ممکن است در بروز خطا نقش داشته باشند.

۲. استفاده از نقشه سیم‌کشی نامرتبط

تفاوت در مدل، سال تولید یا نسخه سیستم می‌تواند باعث اشتباه در شناسایی مدار و پایه‌ها شود. همیشه باید نقشه متناسب با مشخصات دقیق خودرو استفاده شود.

۳. نادیده‌گرفتن داده‌های زنده

تکیه بر کدهای خطا بدون بررسی داده‌های زنده ممکن است بخشی از اطلاعات تشخیصی را از بین ببرد. مقایسه پارامترها با شرایط واقعی، به انتخاب آزمون مناسب کمک می‌کند.

۴. بی‌توجهی به سیستم خنک‌کاری

اگر خطا به دمای اینورتر مربوط باشد، نادیده‌گرفتن سامانه خنک‌کاری می‌تواند باعث تشخیص اشتباه و تعویض غیرضروری قطعه شود.

۵. اندازه‌گیری غیراصولی مدار ولتاژ بالا

استفاده از تجهیزات نامناسب یا اتصال خودسرانه پراب‌ها به مدار قدرت می‌تواند خطر برق‌گرفتگی یا آسیب به تجهیزات را به همراه داشته باشد. روش آزمون باید مطابق دستورالعمل رسمی سازنده و توسط فرد آموزش‌دیده انجام شود.

چک‌لیست عیب‌یابی اینورتر خودرو هیبریدی

برای منظم‌کردن روند عیب‌یابی می‌توان از این چک‌لیست استفاده کرد:

۱. ثبت دقیق علائم و شرایط وقوع ایراد

۲. شناسایی مدل و نسخه سیستم هیبریدی خودرو

۳. خواندن و ذخیره کدهای خطا از واحدهای مرتبط

۴. بررسی داده‌های زنده و شرایط ثبت خطا

۵. مراجعه به نقشه سیم‌کشی صحیح خودرو

۶. بررسی اتصالات و سیم‌کشی در بخش‌های مجاز

۷. بررسی مدار تغذیه و اتصالات مطابق روش سازنده

۸. بررسی داده‌های مرتبط با خنک‌کاری و دما

۹. تفکیک ایراد اینورتر از مشکلات باتری، موتور یا شبکه ارتباطی

۱۰. انتخاب آزمون تکمیلی براساس شواهد و دستورالعمل تعمیراتی

۱۱. انجام تعمیر فقط پس از مشخص‌شدن علت اصلی

۱۲. تأیید نتیجه تعمیر و بررسی مجدد خطاها

این ترتیب به جلوگیری از تعویض قطعات براساس حدس کمک می‌کند و باعث می‌شود نتیجه عیب‌یابی قابل‌اتکاتر باشد.

آیا عیب‌یابی اینورتر هیبریدی به تخصص برق خودرو نیاز دارد؟

بله. عیب‌یابی اینورتر به شناخت مدارهای الکتریکی، نقشه‌خوانی، کار با دیاگ، تفسیر داده‌های زنده و آشنایی با ساختار سیستم‌های هیبریدی نیاز دارد.

علاوه بر دانش فنی، آشنایی با روش‌های ایمن کار روی مدارهای ولتاژ بالا اهمیت اساسی دارد. تکنسین باید بداند کدام آزمون برای هر مدار مجاز است، چه تجهیزاتی لازم دارد و چگونه از آسیب به خود و خودرو جلوگیری کند.

اگر قصد دارید مهارت‌های پایه و تخصصی برق خودرو را تقویت کنید، می‌توانید محتوای دوره های آموزش برق خودرورا بررسی کنید. آموزش اصولی برق خودرو، نقشه‌خوانی و عیب‌یابی مدارها می‌تواند زمینه لازم برای یادگیری تخصص‌های پیشرفته‌تر را فراهم کند.

نتیجه‌گیری

عیب‌یابی مدار اینورتر خودرو هیبریدی با دیاگ و نقشه سیم‌کشی، فرایندی مرحله‌به‌مرحله است که باید از بررسی علائم و کدهای خطا آغاز شود و با تحلیل داده‌های زنده، بررسی مدارهای مرتبط و تأیید علت اصلی ادامه پیدا کند.

وجود خطای اینورتر لزوماً به معنی خرابی خود اینورتر نیست. باتری هیبریدی، موتور الکتریکی، سیستم خنک‌کاری، اتصالات، سیم‌کشی و مدارهای ارتباطی نیز ممکن است در بروز مشکل نقش داشته باشند.

اصل مهم این است که پیش از تعویض قطعه، شواهد تشخیصی با نقشه سیم‌کشی و اطلاعات فنی سازنده تطبیق داده شوند. همچنین هرگونه کار روی مدار ولتاژ بالا باید با رعایت الزامات ایمنی و توسط تکنسین آموزش‌دیده انجام شود.

برای دنبال‌کردن آموزش‌ها و مطالب تخصصی برق خودرو، می‌توانید صفحه اینستاگرام کارنو مهارت را نیز دنبال کنید.

سوالات متداول

1. عیب‌یابی اینورتر خودرو هیبریدی از کجا شروع می‌شود؟

معمولاً بررسی با ثبت علائم، خواندن کدهای خطا و مشاهده داده‌های زنده آغاز می‌شود. سپس نقشه سیم‌کشی و اطلاعات فنی خودرو برای انتخاب آزمون مناسب بررسی می‌شوند.

2. آیا کد خطای اینورتر به معنی خرابی قطعی آن است؟

خیر. کد خطا ممکن است به مدار تغذیه، سیم‌کشی، سنسورها، سیستم خنک‌کاری یا اجزای مرتبط اشاره داشته باشد. برای تشخیص قطعی باید نتایج آزمون‌های تکمیلی بررسی شوند.

3. نقشه سیم‌کشی چه کمکی به عیب‌یابی اینورتر می‌کند؟

نقشه سیم‌کشی مسیر مدارها، اتصالات و ارتباط میان اجزای مرتبط را مشخص می‌کند و به انتخاب نقاط بررسی مناسب کمک می‌کند. نقشه باید با مدل و نسخه سیستم خودرو مطابقت داشته باشد.

4. آیا خرابی سیستم خنک‌کاری می‌تواند خطای اینورتر ایجاد کند؟

بله. در خودروهایی که اینورتر به سامانه خنک‌کاری وابسته است، اختلال در گردش مایع یا عملکرد اجزای مرتبط می‌تواند باعث افزایش دما و ثبت خطا شود.

5. آیا می‌توان اینورتر خودرو هیبریدی را با مولتی‌متر تست کرد؟

بعضی بررسی‌های الکتریکی فقط در شرایط مشخص و با تجهیزات مناسب مجاز هستند. آزمون مدارهای ولتاژ بالا باید طبق دستورالعمل سازنده و توسط تکنسین واجد صلاحیت انجام شود؛ اتصال خودسرانه مولتی‌متر یا سایر تجهیزات به مدار قدرت مجاز نیست.

6. آیا استفاده از مِگِر برای همه خطاهای اینورتر لازم است؟

خیر. مِگِر برای آزمون‌های مشخص مقاومت عایقی استفاده می‌شود و فقط زمانی باید به کار رود که روش تعمیراتی سازنده آن را برای مدار موردنظر تأیید کرده باشد.

7. تفاوت عیب‌یابی اینورتر با عیب‌یابی باتری هیبریدی چیست؟

اینورتر وظیفه تبدیل و کنترل توان الکتریکی را برعهده دارد، درحالی‌که باتری انرژی الکتریکی را ذخیره می‌کند. این دو بخش با یکدیگر ارتباط دارند، اما روش‌های تشخیص و آزمون‌های آن‌ها یکسان نیستند.
