سیستم خنک‌کاری خودرو هیبریدی چیست؟ اجزا، نحوه کار و عیب‌یابی

سیستم خنک‌کاری خودروهای هیبریدی یکی از بخش‌های مهم در حفظ عملکرد، بازدهی و طول عمر قطعات این خودروهاست. برخلاف خودروهای معمولی که سیستم خنک‌کاری آن‌ها عمدتاً برای کنترل دمای موتور احتراقی طراحی شده است، در بسیاری از خودروهای هیبریدی چند قطعه مختلف به مدیریت حرارتی نیاز دارند؛ از جمله موتور بنزینی، موتور الکتریکی، اینورتر، تجهیزات الکترونیک قدرت و در برخی مدل‌ها باتری ولتاژ بالا.

هرکدام از این قطعات در محدوده دمایی مشخصی عملکرد مناسبی دارند. افزایش بیش از حد دما یا کارکردن قطعه در شرایط حرارتی نامناسب می‌تواند باعث کاهش بازدهی، محدودشدن توان، ثبت کد خطا یا آسیب‌دیدن اجزای سیستم شود.

به همین دلیل، شناخت سیستم خنک‌کاری خودروهای هیبریدی برای تعمیرکاران برق خودرو اهمیت زیادی دارد. عیب‌یابی این سیستم فقط به بررسی رادیاتور، فن و سطح مایع خنک‌کننده محدود نمی‌شود؛ بلکه در بعضی خودروها باید مدارهای مستقل خنک‌کاری، پمپ‌های برقی، حسگرهای دما، سیم‌کشی و داده‌های دریافتی از واحدهای کنترل نیز بررسی شوند.

در این مقاله از کارنو مهارت، ساختار سیستم خنک‌کاری خودروهای هیبریدی، اجزای اصلی، نحوه عملکرد، علائم خرابی و روش‌های اصولی عیب‌یابی را بررسی می‌کنیم.

سیستم خنک‌کاری خودرو هیبریدی چیست؟

سیستم خنک‌کاری خودرو هیبریدی مجموعه‌ای از قطعات مکانیکی، الکتریکی و کنترلی است که دمای اجزای مختلف خودرو را در محدوده مناسب نگه می‌دارد.

در یک خودروی هیبریدی، موتور احتراقی تنها منبع تولید گرما نیست. موتور الکتریکی و تجهیزات الکترونیک قدرت نیز هنگام کار گرما تولید می‌کنند. باتری ولتاژ بالا هم در زمان شارژ و تخلیه انرژی تحت تأثیر شرایط حرارتی قرار می‌گیرد.

بنابراین، سیستم مدیریت حرارتی باید متناسب با نیاز هر قطعه عمل کند. در برخی خودروها، چند بخش از مدار خنک‌کاری به‌صورت مشترک طراحی شده‌اند؛ در برخی دیگر نیز مدارهای جداگانه‌ای برای اجزای مختلف وجود دارد.

نکته مهم: همه خودروهای هیبریدی از یک معماری خنک‌کاری یکسان استفاده نمی‌کنند. تعداد مدارها، نوع پمپ‌ها، مسیر گردش مایع و روش خنک‌کردن باتری به طراحی سازنده و مدل خودرو بستگی دارد.

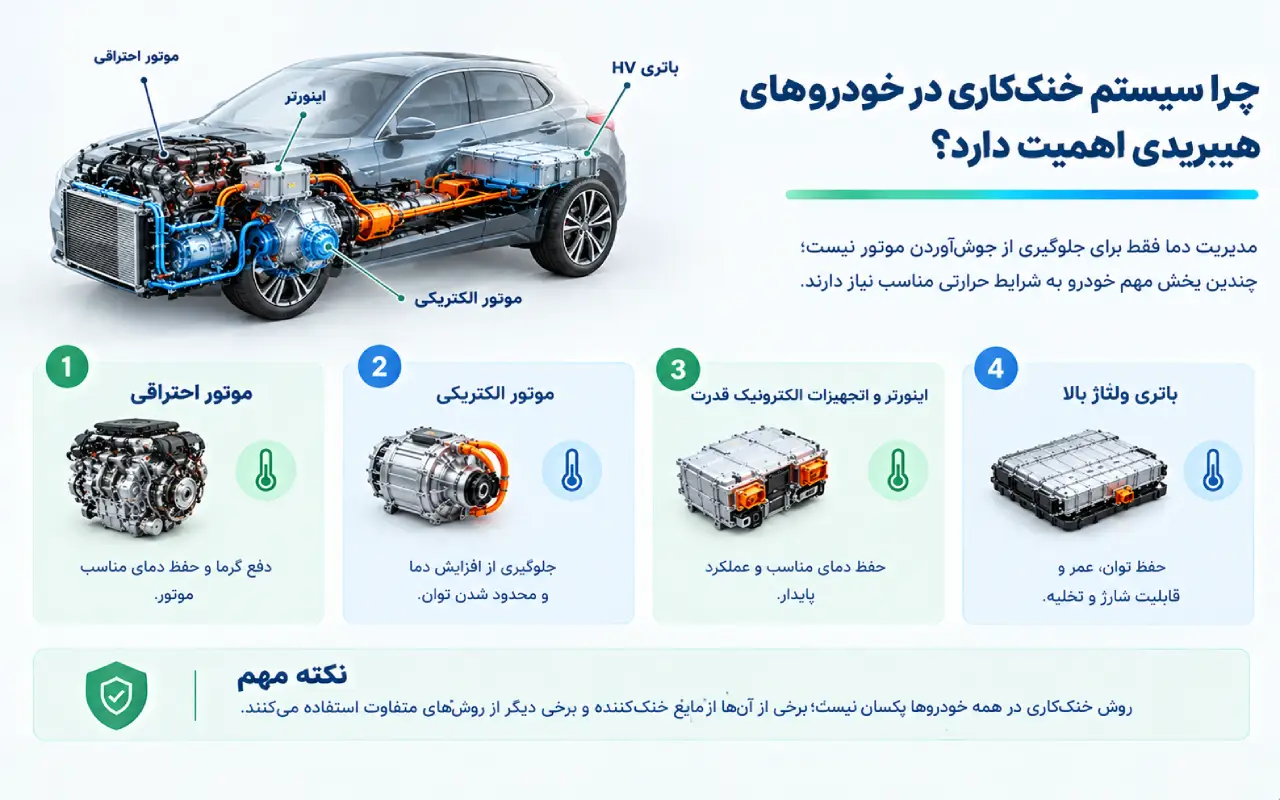

چرا سیستم خنک‌کاری در خودروهای هیبریدی اهمیت دارد؟

مدیریت دما در خودروهای هیبریدی فقط برای جلوگیری از جوش‌آوردن موتور نیست. چندین بخش مهم خودرو برای عملکرد صحیح به شرایط حرارتی مناسب نیاز دارند.

1. کنترل دمای موتور احتراقی

موتور بنزینی خودرو هیبریدی نیز مانند موتور خودروهای معمولی به سیستم خنک‌کاری نیاز دارد. این سیستم باید گرمای حاصل از احتراق را دفع کند و دمای موتور را در محدوده کاری طراحی‌شده نگه دارد.

در خودروهای هیبریدی، موتور احتراقی ممکن است در شرایط مختلف روشن و خاموش شود. این الگوی کارکرد می‌تواند شرایط حرارتی متفاوتی نسبت به برخی خودروهای متداول ایجاد کند؛ بنابراین رفتار سیستم باید بر اساس طراحی همان خودرو بررسی شود.

2. کنترل دمای موتور الکتریکی

موتور الکتریکی هنگام تبدیل انرژی الکتریکی به انرژی مکانیکی، بخشی از انرژی را به گرما تبدیل می‌کند. مقدار گرمای تولیدشده به نوع موتور، بار کاری، سرعت و شرایط بهره‌برداری بستگی دارد.

اگر دمای موتور الکتریکی از محدوده مجاز خارج شود، ممکن است واحد کنترل برای محافظت از قطعات، توان خروجی را محدود کند یا هشدار مربوط به سیستم هیبریدی را ثبت کند.

البته روش خنک‌کاری موتور الکتریکی در همه خودروها یکسان نیست. برخی طراحی‌ها از مایع خنک‌کننده و برخی دیگر از روش‌های متفاوت انتقال حرارت استفاده می‌کنند.

3. کنترل دمای اینورتر و تجهیزات الکترونیک قدرت

اینورتر یکی از اجزای اصلی سامانه محرکه الکتریکی است. این قطعه در بسیاری از خودروهای هیبریدی، تبدیل و مدیریت انرژی الکتریکی موردنیاز موتور را بر عهده دارد.

تجهیزات الکترونیک قدرت هنگام کار گرما تولید می‌کنند و باید در محدوده دمایی مناسب باقی بمانند. در بسیاری از طراحی‌ها، برای این بخش مدار خنک‌کاری مایع در نظر گرفته می‌شود.

افزایش دمای اینورتر می‌تواند موجب محدودشدن عملکرد سامانه محرکه، ثبت کد خطا یا فعال‌شدن راهبردهای حفاظتی شود.

4. مدیریت دمای باتری ولتاژ بالا

باتری ولتاژ بالا نیز به شرایط حرارتی مناسب نیاز دارد. دمای بیش از حد بالا یا پایین می‌تواند بر عملکرد، توان قابل‌دسترس، قابلیت شارژ و تخلیه و روند فرسودگی باتری تأثیر بگذارد.

روش مدیریت دمای باتری به طراحی خودرو وابسته است. برخی خودروها از جریان هوای کنترل‌شده استفاده می‌کنند؛ برخی دیگر از سامانه‌های خنک‌کاری مایع یا راهکارهای حرارتی متفاوت بهره می‌برند.

بنابراین، نباید فرض کرد که همه باتری‌های هیبریدی با مایع خنک‌کننده خنک می‌شوند.

اجزای اصلی سیستم خنک‌کاری خودرو هیبریدی

ساختار سیستم خنک‌کاری در خودروهای مختلف متفاوت است، اما قطعات زیر در بسیاری از طراحی‌ها نقش مهمی دارند.

۱. رادیاتور

رادیاتور گرمای مایع خنک‌کننده را به هوای محیط منتقل می‌کند. مایع گرم وارد مجراهای رادیاتور می‌شود و با عبور هوا از سطح پره‌ها، بخشی از گرمای خود را از دست می‌دهد.

در بعضی خودروهای هیبریدی، علاوه بر رادیاتور اصلی موتور احتراقی، مبدل‌های حرارتی دیگری نیز برای مدارهای کم‌دما یا تجهیزات الکتریکی وجود دارند.

وجود چند مبدل حرارتی به این معنا نیست که همه آن‌ها عملکرد یا دمای کاری یکسانی دارند. محل نصب و وظیفه هرکدام باید از روی نقشه فنی خودرو مشخص شود.

۲. فن خنک‌کننده

فن به عبور هوا از رادیاتور و مبدل‌های حرارتی کمک می‌کند. عملکرد فن ممکن است براساس دمای مایع خنک‌کننده، فشار سیستم تهویه، بار حرارتی یا فرمان واحد کنترل تنظیم شود.

در برخی خودروها، یک فن برای چند مبدل حرارتی استفاده می‌شود؛ در برخی دیگر، چیدمان و راهبرد کنترل متفاوت است.

اگر فن روشن نشود یا با سرعت نامناسب کار کند، دفع گرما کاهش می‌یابد. بااین‌حال، خرابی فن همیشه به معنای معیوب‌بودن موتور فن نیست و باید تغذیه، اتصال بدنه، مدار فرمان، رله یا ماژول کنترل و سیم‌کشی نیز بررسی شوند.

۳. پمپ مایع خنک‌کننده

پمپ، مایع خنک‌کننده را در مدار به گردش درمی‌آورد. نوع پمپ و نحوه کنترل آن به طراحی سیستم بستگی دارد.

در بعضی خودروهای هیبریدی، علاوه بر پمپ مکانیکی موتور، از پمپ‌های برقی نیز استفاده می‌شود. پمپ برقی می‌تواند در شرایطی که موتور احتراقی خاموش است نیز، مطابق راهبرد کنترل خودرو، به گردش مایع کمک کند.

اگر پمپ نتواند جریان کافی ایجاد کند، انتقال گرما کاهش می‌یابد و ممکن است دمای قطعه افزایش پیدا کند.

علائم احتمالی خرابی پمپ شامل افزایش دما، ثبت کد خطا، صدای غیرعادی یا اختلال در گردش مایع است. بااین‌حال، تشخیص قطعی باید با بررسی مدار، فرمان پمپ و شرایط واقعی کارکرد انجام شود.

۴. ترموستات

ترموستات در مدارهایی که از آن استفاده می‌شود، جریان مایع خنک‌کننده را براساس دما مدیریت می‌کند. این قطعه به موتور کمک می‌کند تا در شرایط طراحی‌شده به دمای کاری مناسب برسد و در محدوده مطلوب کار کند.

خرابی ترموستات ممکن است باعث گرم‌شدن بیش از حد موتور یا طولانی‌شدن فرایند رسیدن به دمای کاری شود.

البته هر مدار خنک‌کاری در خودرو هیبریدی الزاماً ترموستات مستقل ندارد؛ بنابراین وجود و محل نصب آن باید با توجه به نقشه فنی همان خودرو مشخص شود.

۵. مخزن انبساط

مخزن انبساط در بسیاری از مدارهای خنک‌کاری برای مدیریت تغییر حجم مایع بر اثر تغییر دما و کنترل سطح مایع استفاده می‌شود.

پایین‌بودن سطح مایع می‌تواند نشانه کمبود مایع یا وجود نشتی باشد. بااین‌حال، بررسی سطح مایع باید مطابق دستورالعمل سازنده و در شرایط ایمن انجام شود.

در خودروهایی که چند مدار خنک‌کاری دارند، ممکن است مخازن یا نقاط بررسی متفاوتی وجود داشته باشد. در نتیجه، باید مشخص شود هر مخزن به کدام مدار مربوط است.

۶. حسگرهای دما

حسگرهای دما، اطلاعات حرارتی بخش‌های مختلف را در اختیار واحدهای کنترل قرار می‌دهند. این اطلاعات می‌تواند برای مدیریت پمپ، فن، توان خروجی یا راهبردهای حفاظتی استفاده شود.

اگر حسگر مقدار نادرستی گزارش کند، سیستم ممکن است فرمان نامناسبی صادر کند؛ اما مشاهده دمای غیرعادی در دیاگ به‌تنهایی خرابی حسگر را اثبات نمی‌کند.

برای تشخیص دقیق باید مقدار گزارش‌شده با شرایط واقعی، داده‌های سایر حسگرها و مشخصات فنی خودرو مقایسه شود.

۷. شیلنگ‌ها، لوله‌ها و اتصالات

شیلنگ‌ها و لوله‌ها مسیر گردش مایع خنک‌کننده را تشکیل می‌دهند. نشتی، گرفتگی، پیچ‌خوردگی یا آسیب‌دیدگی این مسیرها می‌تواند جریان مایع را مختل کند.

در خودروهای هیبریدی، مسیرهای مربوط به مدارهای مختلف ممکن است در کنار هم قرار گرفته باشند. به همین دلیل، شناسایی مسیر درست پیش از بازکردن اتصالات اهمیت دارد.

۸. واحدهای کنترل و مدارهای الکتریکی

عملکرد پمپ‌ها و فن‌های برقی ممکن است به واحد کنترل موتور، واحد کنترل هیبریدی یا ماژول‌های اختصاصی وابسته باشد.

این واحدها با توجه به اطلاعات حسگرها و شرایط کارکرد خودرو، فرمان‌های لازم را صادر می‌کنند. قطعی سیم، اتصال کوتاه، مقاومت اضافی در اتصالات یا مشکل تغذیه می‌تواند باعث اختلال در عملکرد سیستم شود.

سیستم خنک‌کاری خودرو هیبریدی چگونه کار می‌کند؟

عملکرد سیستم به معماری خودرو بستگی دارد؛ اما فرایند کلی شامل جذب گرما از قطعه، انتقال گرما از طریق مایع یا هوا و دفع آن به محیط است.

مرحله اول: تولید گرما

موتور احتراقی، موتور الکتریکی و تجهیزات الکترونیک قدرت در زمان کار گرما تولید می‌کنند. میزان گرما به بار کاری، شرایط محیطی و وضعیت عملکرد قطعات وابسته است.

مرحله دوم: انتقال گرما

در مدارهای مایع‌خنک، مایع از مسیرهای طراحی‌شده عبور می‌کند و گرما را از قطعه دریافت می‌کند. سپس به سمت رادیاتور یا مبدل حرارتی مربوط حرکت می‌کند.

در سامانه‌های هواخنک، انتقال گرما با جریان هوا انجام می‌شود. برخی قطعات نیز ممکن است از روش‌های حرارتی ترکیبی استفاده کنند.

مرحله سوم: دفع گرما

در رادیاتور یا مبدل حرارتی، گرما از مایع یا قطعه به هوای محیط منتقل می‌شود. فن، در صورت نیاز و مطابق فرمان کنترل، به افزایش جریان هوا کمک می‌کند.

مرحله چهارم: کنترل دما

واحدهای کنترل اطلاعات حسگرها را بررسی می‌کنند و در صورت نیاز فرمان‌هایی مانند روشن‌کردن فن، تغییر عملکرد پمپ یا محدودکردن توان را صادر می‌کنند.

این فرایند پیوسته با توجه به شرایط کارکرد خودرو تغییر می‌کند. برای شناخت رفتار دقیق هر خودرو، باید راهبرد کنترل و مشخصات فنی همان مدل بررسی شود.

تفاوت سیستم خنک‌کاری خودرو هیبریدی با خودرو معمولی

مهم‌ترین تفاوت این است که در بسیاری از خودروهای هیبریدی، مدیریت حرارتی به موتور احتراقی محدود نمی‌شود.

مورد مقایسه	خودرو معمولی	خودرو هیبریدی
موتور احتراقی	معمولاً دارای مدار خنک‌کاری است	معمولاً دارای مدار خنک‌کاری است
موتور الکتریکی کششی	معمولاً وجود ندارد	ممکن است به مدیریت حرارتی مستقل یا مشترک نیاز داشته باشد
اینورتر و تجهیزات قدرت	معمولاً در این ساختار وجود ندارند	در بسیاری از خودروها به مدیریت حرارتی نیاز دارند
باتری ولتاژ بالا	وجود ندارد	به مدیریت دمای متناسب با طراحی باتری نیاز دارد
پمپ‌های برقی	بسته به خودرو ممکن است استفاده شوند	در بسیاری از طراحی‌ها برای مدارهای مختلف به کار می‌روند
عیب‌یابی	بررسی مدار موتور و قطعات مرتبط	بررسی مدارهای مختلف، داده‌های زنده و راهبردهای کنترلی متناسب با مدل

این جدول یک مقایسه کلی است. ساختار واقعی هر خودرو باید از روی مستندات سازنده بررسی شود.

انواع روش‌های خنک‌کاری در خودروهای هیبریدی

1. خنک‌کاری با هوا

در این روش، هوا مستقیماً از اطراف قطعه یا از مسیر طراحی‌شده عبور می‌کند و گرما را منتقل می‌کند. بعضی باتری‌ها از جریان هوای کنترل‌شده استفاده می‌کنند.

گرفتگی مسیر هوا، آلودگی فیلتر یا اختلال در فن می‌تواند بر عملکرد سامانه اثر بگذارد.

2. خنک‌کاری با مایع

در این روش، مایع خنک‌کننده گرما را از قطعه دریافت می‌کند و به رادیاتور یا مبدل حرارتی انتقال می‌دهد. این روش در مدارهای موتور احتراقی و بسیاری از سامانه‌های الکترونیک قدرت کاربرد دارد.

نوع مایع، روش هواگیری، فشار مدار و مشخصات پمپ باید براساس اطلاعات فنی خودرو تعیین شوند.

3. مدیریت حرارتی ترکیبی

در برخی خودروها، اجزای مختلف از روش‌های متفاوتی برای مدیریت دما استفاده می‌کنند. برای مثال، موتور احتراقی ممکن است مدار مایع داشته باشد، درحالی‌که باتری با جریان هوای کنترل‌شده خنک شود.

بنابراین، پیش از شروع تعمیر باید معماری حرارتی خودرو شناسایی شود؛ زیرا یک روش تست یا تعمیر واحد برای همه مدارها مناسب نیست.

علائم خرابی سیستم خنک‌کاری خودرو هیبریدی چیست؟

خرابی سیستم خنک‌کاری ممکن است با نشانه‌های مختلفی همراه باشد. هیچ‌یک از این علائم به‌تنهایی قطعه معیوب را مشخص نمی‌کند.

۱. افزایش دمای موتور

اگر دمای موتور از محدوده مورد انتظار خارج شود، احتمال وجود مشکل در گردش مایع، رادیاتور، فن، ترموستات یا سایر اجزای مدار وجود دارد.

۲. روشن‌شدن هشدار سیستم هیبریدی

اختلال در خنک‌کاری موتور الکتریکی یا تجهیزات الکترونیک قدرت ممکن است باعث ثبت خطا یا نمایش هشدار مربوط به سامانه هیبریدی شود.

پیام هشدار باید همراه با کدهای خطا و اطلاعات فنی خودرو بررسی شود.

۳. کاهش توان خودرو

در بعضی خودروها، هنگامی که دمای یک قطعه از محدوده مجاز خارج می‌شود، واحد کنترل برای محافظت از سامانه، توان خروجی را محدود می‌کند.

کاهش توان به‌تنهایی اثبات‌کننده خرابی سیستم خنک‌کاری نیست و می‌تواند علت‌های دیگری نیز داشته باشد.

۴. عملکرد غیرعادی فن

روشن‌نشدن فن، کارکرد مداوم یا تغییر غیرعادی سرعت آن ممکن است به مشکل در حسگر دما، مدار فرمان، سیم‌کشی، ماژول کنترل یا خود فن مربوط باشد.

۵. نشتی مایع خنک‌کننده

وجود آثار مایع در اطراف شیلنگ‌ها، اتصالات، رادیاتور یا پمپ می‌تواند نشانه نشتی باشد. محل نشتی باید با رعایت شرایط ایمنی بررسی شود.

۶. صدای غیرعادی پمپ

در بعضی خودروها، خرابی مکانیکی یا الکتریکی پمپ می‌تواند با صدای غیرعادی یا اختلال در گردش مایع همراه شود. بااین‌حال، صدا به‌تنهایی برای تشخیص قطعی کافی نیست.

۷. افزایش دمای باتری یا اینورتر در داده‌های زنده

اگر داده‌های دیاگ نشان دهند دمای باتری یا اینورتر با شرایط کارکرد سازگار نیست، باید مدار مربوط به آن قطعه بررسی شود. ابتدا لازم است مشخص شود مقدار نمایش‌داده‌شده معتبر است و از کدام حسگر یا محاسبه کنترلی به دست آمده است.

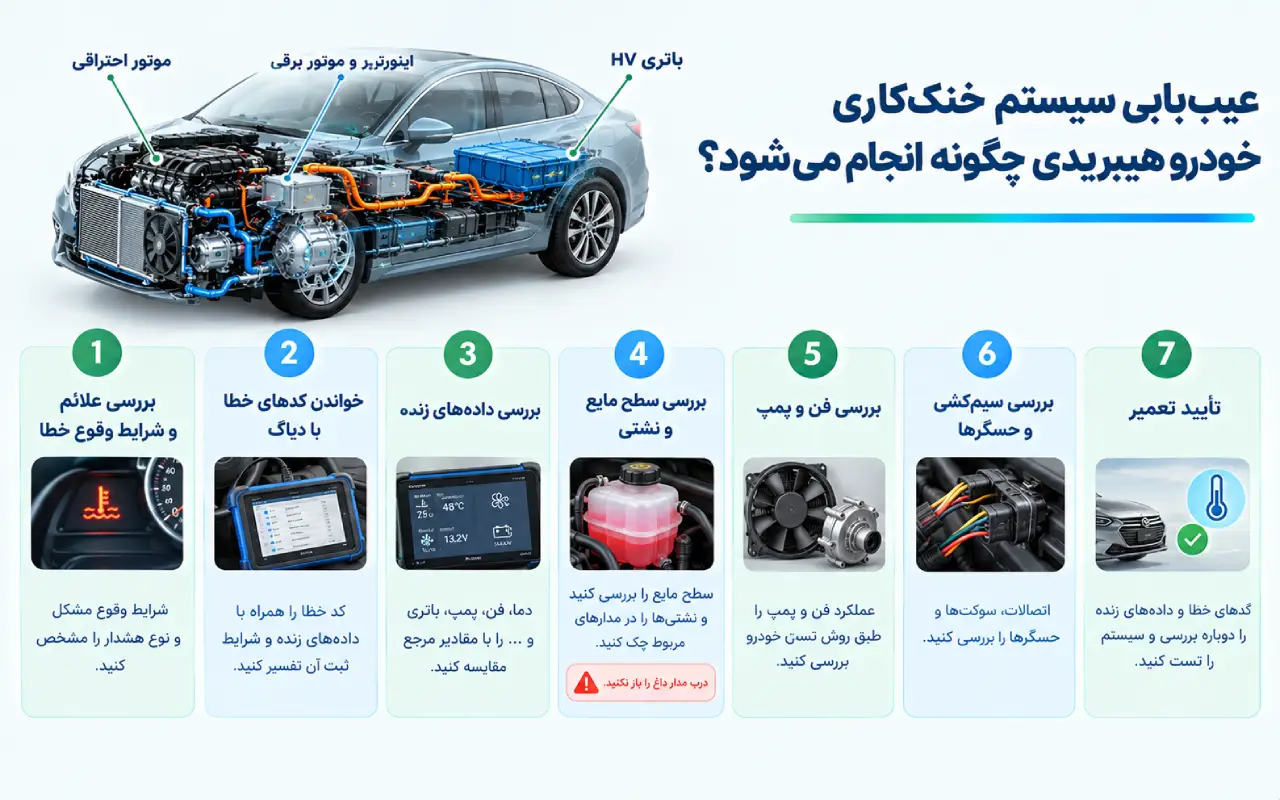

عیب‌یابی سیستم خنک‌کاری خودرو هیبریدی چگونه انجام می‌شود؟

عیب‌یابی اصولی باید مرحله‌به‌مرحله انجام شود. تعویض پمپ، فن یا حسگر صرفاً براساس یک نشانه می‌تواند هزینه اضافی ایجاد کند و علت اصلی مشکل را برطرف نکند.

مرحله اول: بررسی علائم و شرایط وقوع خطا

ابتدا مشخص کنید مشکل در چه شرایطی رخ می‌دهد؛ برای مثال، هنگام رانندگی شهری، حرکت با سرعت بالا، روشن‌بودن تهویه یا پس از مدتی کارکرد.

همچنین باید مشخص شود هشدار مربوط به موتور احتراقی است یا بخش الکتریکی سامانه هیبریدی.

مرحله دوم: خواندن کدهای خطا با دیاگ

دستگاه دیاگ می‌تواند کدهای خطا و اطلاعات مربوط به واحدهای کنترل مختلف را نمایش دهد؛ البته میزان دسترسی به داده‌ها به دستگاه و خودرو بستگی دارد.

کد خطا باید در کنار شرایط ثبت آن، داده‌های زنده و اطلاعات فنی تفسیر شود. وجود کد خطا لزوماً به معنای خرابی قطعه‌ای نیست که نام آن در توضیح کد آمده است.

مرحله سوم: بررسی داده‌های زنده

در صورت پشتیبانی خودرو و دستگاه دیاگ، پارامترهای مرتبط با دما و عملکرد سامانه را بررسی کنید؛ از جمله:

• دمای گزارش‌شده توسط حسگرهای مرتبط
• وضعیت فرمان فن
• وضعیت فرمان پمپ برقی
• دمای گزارش‌شده توسط سامانه باتری
• دمای تجهیزات الکترونیک قدرت
• هشدارها و وضعیت‌های حفاظتی ثبت‌شده

پارامترهای در دسترس در هر خودرو متفاوت‌اند. مقدارها باید با شرایط واقعی و مشخصات سازنده مقایسه شوند.

مرحله چهارم: بررسی سطح مایع و نشتی

در شرایط ایمن و طبق دستورالعمل سازنده، سطح مایع و آثار نشتی بررسی می‌شوند. اگر خودرو چند مدار یا مخزن داشته باشد، باید مدار مربوط به قطعه معیوب به‌درستی شناسایی شود.

هشدار ایمنی: درپوش مدار خنک‌کاری داغ را باز نکنید. مایع تحت فشار می‌تواند باعث سوختگی شدید شود.

مرحله پنجم: بررسی فن و پمپ

در این مرحله، عملکرد فن و پمپ براساس روش تست اختصاصی خودرو بررسی می‌شود. در پمپ‌های برقی، باید تغذیه، اتصال بدنه، مدار فرمان و در صورت امکان وضعیت عملکردی پمپ ارزیابی شود.

نباید بدون بررسی نقشه سیم‌کشی، به پایه‌ها برق مستقیم اعمال کرد؛ زیرا این کار ممکن است به مدارهای کنترلی یا قطعات الکترونیکی آسیب برساند.

مرحله ششم: بررسی سیم‌کشی و حسگرها

اگر داده‌ها غیرمنطقی باشند یا قطعه فرمان مورد انتظار را اجرا نکند، اتصالات، سوکت‌ها، سیم‌کشی و حسگرهای مرتبط باید بررسی شوند.

اندازه‌گیری مقاومت یا ولتاژ فقط زمانی معتبر است که پایه‌ها، شرایط اندازه‌گیری و مقادیر مرجع از اطلاعات فنی همان خودرو مشخص شده باشند.

مرحله هفتم: تأیید تعمیر

پس از رفع علت، کدهای خطا و داده‌های زنده دوباره بررسی می‌شوند. سپس سیستم در شرایط مناسب آزمایش می‌شود تا مشخص شود دما و عملکرد اجزا به محدوده مورد انتظار برگشته‌اند.

آیا می‌توان سیستم خنک‌کاری خودرو هیبریدی را بدون دیاگ تعمیر کرد؟

برخی بررسی‌های اولیه، مانند مشاهده نشتی یا آسیب ظاهری، ممکن است بدون دیاگ انجام شوند؛ اما عیب‌یابی کامل در بسیاری از خودروهای هیبریدی به اطلاعات اختصاصی واحدهای کنترل و داده‌های زنده نیاز دارد.

دیاگ به تعمیرکار کمک می‌کند فرمان‌های کنترلی و اطلاعات حسگرها را بررسی کند. بااین‌حال، دستگاه دیاگ به‌تنهایی جایگزین تست فیزیکی مدار، بررسی سیم‌کشی یا اندازه‌گیری‌های الکتریکی نمی‌شود.

روش مناسب، ترکیب اطلاعات دیاگ با بررسی‌های فنی و تست‌های مورد تأیید سازنده است.

نکات ایمنی هنگام تعمیر سیستم خنک‌کاری خودرو هیبریدی

در خودروهای هیبریدی، برخی قطعات با مدارهای ولتاژ بالا در ارتباط‌اند. رنگ نارنجی معمولاً برای شناسایی کابل‌های ولتاژ بالا استفاده می‌شود، اما تشخیص ایمن مدار صرفاً با نگاه‌کردن به رنگ کابل کافی نیست.

پیش از تعمیر باید دستورالعمل ایمنی و روش غیرفعال‌سازی سامانه ولتاژ بالا برای همان خودرو رعایت شود.

نکات مهم عبارت‌اند از:

• پیش از بازکردن مدار، شرایط ایمن و دمای سیستم را بررسی کنید.
• درپوش مدار داغ را باز نکنید.
• از مایع خنک‌کننده توصیه‌شده توسط سازنده استفاده کنید.
• مایع مدارهای مختلف را بدون تأیید سازنده با یکدیگر مخلوط نکنید.
• برای اندازه‌گیری‌های الکتریکی، از ابزار مناسب و روش تست معتبر استفاده کنید.
• روی مدار ولتاژ بالا بدون آموزش، تجهیزات و مجوز لازم کار نکنید.
• پس از تعمیر، نشتی، هواگیری و عملکرد مدار را طبق دستورالعمل خودرو بررسی کنید.

اشتباهات رایج در عیب‌یابی سیستم خنک‌کاری خودرو هیبریدی

• تعویض قطعه فقط براساس کد خطا

کد خطا نقطه شروع عیب‌یابی است، نه همیشه نتیجه نهایی آن. سیم‌کشی، اتصالات و شرایط واقعی کارکرد نیز باید بررسی شوند.

• فرض‌کردن اینکه همه خودروهای هیبریدی مدار یکسانی دارند

مدار خنک‌کاری، محل پمپ‌ها، نوع مایع و روش کنترل بین خودروها متفاوت است. استفاده از اطلاعات یک مدل برای خودروی دیگر می‌تواند به تشخیص اشتباه منجر شود.

• نادیده‌گرفتن جریان هوا

در مدارهایی که از هوا برای خنک‌کاری استفاده می‌کنند، گرفتگی ورودی هوا یا اختلال فن می‌تواند اهمیت زیادی داشته باشد.

• استفاده از مایع خنک‌کننده نامناسب

ترکیب شیمیایی و مشخصات مایع باید با توصیه سازنده مطابقت داشته باشد. انتخاب مایع صرفاً براساس رنگ آن روش مطمئنی نیست.

• بی‌توجهی به ایمنی ولتاژ بالا

بازکردن یا دست‌کاری مدارهای ولتاژ بالا بدون رعایت دستورالعمل ایمنی می‌تواند خطر برق‌گرفتگی جدی ایجاد کند.

نقش تخصص برق خودرو در عیب‌یابی سیستم خنک‌کاری هیبریدی

بخشی از مشکلات خنک‌کاری در خودروهای هیبریدی به قطعات مکانیکی مربوط است؛ اما در بسیاری از موارد، بررسی مدارهای الکتریکی و منطق کنترلی نیز ضروری است.

تعمیرکار باید بتواند نقشه سیم‌کشی را بخواند، داده‌های زنده را تفسیر کند، مدار تغذیه و فرمان را بررسی کند و میان خرابی قطعه، سیم‌کشی و فرمان کنترلی تفاوت بگذارد.

جمع‌بندی

سیستم خنک‌کاری خودروهای هیبریدی وظیفه مدیریت دمای موتور احتراقی، موتور الکتریکی، تجهیزات الکترونیک قدرت و در برخی طراحی‌ها باتری ولتاژ بالا را بر عهده دارد. ساختار این سیستم در همه خودروها یکسان نیست و ممکن است شامل چند مدار مستقل یا مشترک باشد.

افزایش دما، کاهش توان، روشن‌شدن هشدار، نشتی مایع و عملکرد غیرعادی فن یا پمپ از نشانه‌هایی هستند که می‌توانند نیاز به بررسی سیستم خنک‌کاری را مطرح کنند؛ اما هیچ‌کدام به‌تنهایی قطعه معیوب را مشخص نمی‌کنند.

برای عیب‌یابی دقیق باید کدهای خطا، داده‌های زنده، سطح مایع، مسیر گردش، عملکرد فن و پمپ، حسگرها و سیم‌کشی با توجه به مشخصات فنی همان خودرو بررسی شوند. رعایت نکات ایمنی، به‌ویژه هنگام کار با مدارهای ولتاژ بالا، نیز ضروری است.

برای توسعه مهارت‌های تشخیص مدار و عیب‌یابی سیستم‌های الکتریکی خودرو، می‌توانید مسیر یادگیری خود را با آموزش برق خودرو ادامه دهید. همچنین مطالب آموزشی مرتبط با برق خودرو در اینستاگرام کارنو مهارت منتشر می‌شوند.

سوالات متداول

1. سیستم خنک‌کاری خودرو هیبریدی چیست؟

مجموعه‌ای از قطعات مکانیکی، الکتریکی و کنترلی است که دمای اجزای مختلف خودرو را در محدوده کاری مناسب نگه می‌دارد.

2. آیا باتری همه خودروهای هیبریدی با مایع خنک می‌شود؟

خیر. روش مدیریت دمای باتری به طراحی خودرو بستگی دارد. بعضی باتری‌ها از جریان هوای کنترل‌شده استفاده می‌کنند و برخی از روش‌های مایع‌خنک یا راهکارهای دیگر بهره می‌برند.

3. آیا خودرو هیبریدی چند مدار خنک‌کاری دارد؟

در برخی مدل‌ها مدارهای جداگانه برای موتور احتراقی و تجهیزات الکتریکی وجود دارد؛ اما تعداد و ساختار مدارها به طراحی سازنده وابسته است.

4. علائم خرابی سیستم خنک‌کاری خودرو هیبریدی چیست؟

افزایش دما، نشتی مایع، کاهش توان، روشن‌شدن هشدار و عملکرد غیرعادی فن یا پمپ از نشانه‌های احتمالی هستند. تشخیص علت نیازمند بررسی بیشتر است.

5. آیا دیاگ می‌تواند خرابی سیستم خنک‌کاری را مشخص کند؟

دیاگ می‌تواند کدهای خطا و برخی داده‌های زنده را نشان دهد، اما برای تشخیص قطعی معمولاً بررسی فیزیکی مدار، سیم‌کشی و قطعات نیز لازم است.

6. آیا خرابی پمپ برقی باعث افزایش دما می‌شود؟

اگر پمپ وظیفه گردش مایع در مدار مربوط را بر عهده داشته باشد و جریان کافی ایجاد نکند، دمای قطعه ممکن است افزایش یابد. این موضوع باید با تست مناسب تأیید شود.

7. آیا می‌توان از هر نوع ضدیخ برای خودروی هیبریدی استفاده کرد؟

خیر. نوع مایع خنک‌کننده باید مطابق مشخصات و توصیه سازنده انتخاب شود. رنگ مایع به‌تنهایی معیار کافی برای سازگاری نیست.

8. هنگام تعمیر سیستم خنک‌کاری هیبریدی چه نکته ایمنی مهم است؟

باید از بازکردن مدار داغ خودداری کرد و دستورالعمل اختصاصی خودرو برای ایمنی ولتاژ بالا را رعایت کرد. کار روی مدار ولتاژ بالا به آموزش و تجهیزات مناسب نیاز دارد.

9. آیا روشن‌شدن هشدار سیستم هیبریدی حتماً به معنی خرابی خنک‌کاری است؟

خیر. این هشدار می‌تواند علت‌های مختلفی داشته باشد. کدهای خطا و داده‌های زنده باید برای شناسایی علت بررسی شوند.

10. چرا باید پس از تعمیر، سیستم دوباره بررسی شود؟

بررسی مجدد کمک می‌کند مشخص شود نشتی برطرف شده، مدار به‌درستی کار می‌کند و دمای قطعات در شرایط مناسب قرار دارد.
