شارژر داخلی خودرو برقی یا OBC چیست؟ نحوه کار، اجزا، خرابی و عیب‌یابی

با گسترش خودروهای تمام‌برقی و پلاگین هیبریدی، شناخت سیستم شارژ به یکی از بخش‌های مهم آموزش برق خودرو تبدیل شده است. یکی از قطعات کلیدی این سیستم، شارژر داخلی خودرو یا OBC است.

OBC مخفف On-Board Charger است و در خودروهایی که از شارژ AC پشتیبانی می‌کنند، وظیفه دارد برق متناوب ورودی را به برق مستقیم موردنیاز باتری ولتاژ بالا تبدیل کند. این قطعه همچنین با تجهیزات شارژ و واحدهای کنترلی خودرو ارتباط دارد و شرایطی مانند ولتاژ، جریان، دما و وضعیت شارژ باتری را در فرایند شارژ در نظر می‌گیرد.

به همین دلیل، OBC فقط یک مبدل برق ساده نیست؛ بلکه یکی از بخش‌های مهم سیستم الکترونیک قدرت خودرو محسوب می‌شود.

در این مقاله بررسی می‌کنیم شارژر داخلی خودرو برقی OBC چیست؟، چگونه کار می‌کند، چه اجزایی دارد، چه تفاوتی با شارژر سریع DC دارد، چه علائمی در صورت خرابی ایجاد می‌کند و عیب‌یابی آن چگونه انجام می‌شود.

OBC چیست؟

شارژر داخلی یا OBC یکی از اجزای سیستم شارژ خودروهای برقی و پلاگین هیبریدی است که برق AC ورودی از شبکه را دریافت و آن را به DC مناسب برای شارژ باتری ولتاژ بالا تبدیل می‌کند.

باتری ولتاژ بالا انرژی را به شکل DC ذخیره می‌کند، در حالی که در شارژ AC، انرژی ورودی از شبکه به شکل AC در اختیار خودرو قرار می‌گیرد. بنابراین در این روش، تبدیل AC به DC باید داخل خودرو انجام شود و OBC این وظیفه را بر عهده دارد.

در واقع مسیر ساده شارژ AC را می‌توان این‌گونه در نظر گرفت:

برق AC → پورت شارژ → OBC → برق DC → باتری ولتاژ بالا

البته OBCهای خودروهای مختلف از نظر توان، ولتاژ، ساختار داخلی، روش خنک‌کاری، تعداد فاز و نحوه ارتباط با سایر واحدهای خودرو یکسان نیستند.

بنابراین هنگام عیب‌یابی یا تعمیر OBC، مشخصات فنی همان خودرو باید مبنای کار قرار گیرد.

OBC چه وظیفه‌ای دارد؟

وظیفه اصلی OBC تبدیل و مدیریت انرژی ورودی AC برای شارژ باتری است، اما عملکرد آن به تبدیل انرژی محدود نمی‌شود.

1. تبدیل برق AC به DC

مهم‌ترین وظیفه OBC تبدیل برق متناوب ورودی به برق مستقیم مناسب برای باتری است.

در یک نگاه ساده:

AC ورودی → تبدیل و تنظیم توان → DC خروجی → باتری

این تبدیل باید به شکلی انجام شود که ولتاژ و جریان خروجی با شرایط باتری و محدودیت‌های سیستم شارژ هماهنگ باشد.

2. کنترل جریان شارژ

OBC باید میزان توان و جریان ورودی به باتری را مطابق شرایط سیستم مدیریت کند.

اگر باتری، دما، وضعیت شارژ یا سایر محدودیت‌های سیستم اجازه دریافت توان کامل را ندهند، فرایند شارژ می‌تواند با توان کمتری انجام شود.

بنابراین سرعت شارژ AC فقط به شارژر بیرونی وابسته نیست و ظرفیت OBC خودرو نیز اهمیت دارد.

3. ارتباط با تجهیزات شارژ

OBC در بسیاری از خودروها با تجهیزات شارژ ارتباط برقرار می‌کند و وضعیت فرایند شارژ را در هماهنگی با سیستم خودرو مدیریت می‌کند.

به همین دلیل، هر مشکلی که در ارتباط بین خودرو و تجهیزات شارژ ایجاد شود، الزاماً به معنی خرابی خود OBC نیست.

4. ارتباط با سیستم مدیریت باتری

OBC باید با BMS هماهنگ باشد.

BMS شرایط باتری را پایش می‌کند و اطلاعاتی مانند ولتاژ، جریان، دما و وضعیت شارژ در مدیریت باتری اهمیت دارند.

بنابراین اگر BMS شرایط شارژ را محدود یا متوقف کند، ممکن است OBC کاملاً سالم باشد اما فرایند شارژ انجام نشود.

5. مدیریت شرایط حفاظتی

سیستم شارژ باید در برابر شرایط غیرعادی از باتری و تجهیزات محافظت کند.

اضافه‌جریان، اضافه‌ولتاژ، دمای نامناسب و خطاهای ارتباطی از جمله شرایطی هستند که می‌توانند باعث محدودشدن یا توقف شارژ شوند.

به همین دلیل، خرابی OBC ممکن است فقط به کاهش سرعت شارژ محدود نشود و در بعضی شرایط باعث قطع کامل شارژ شود.

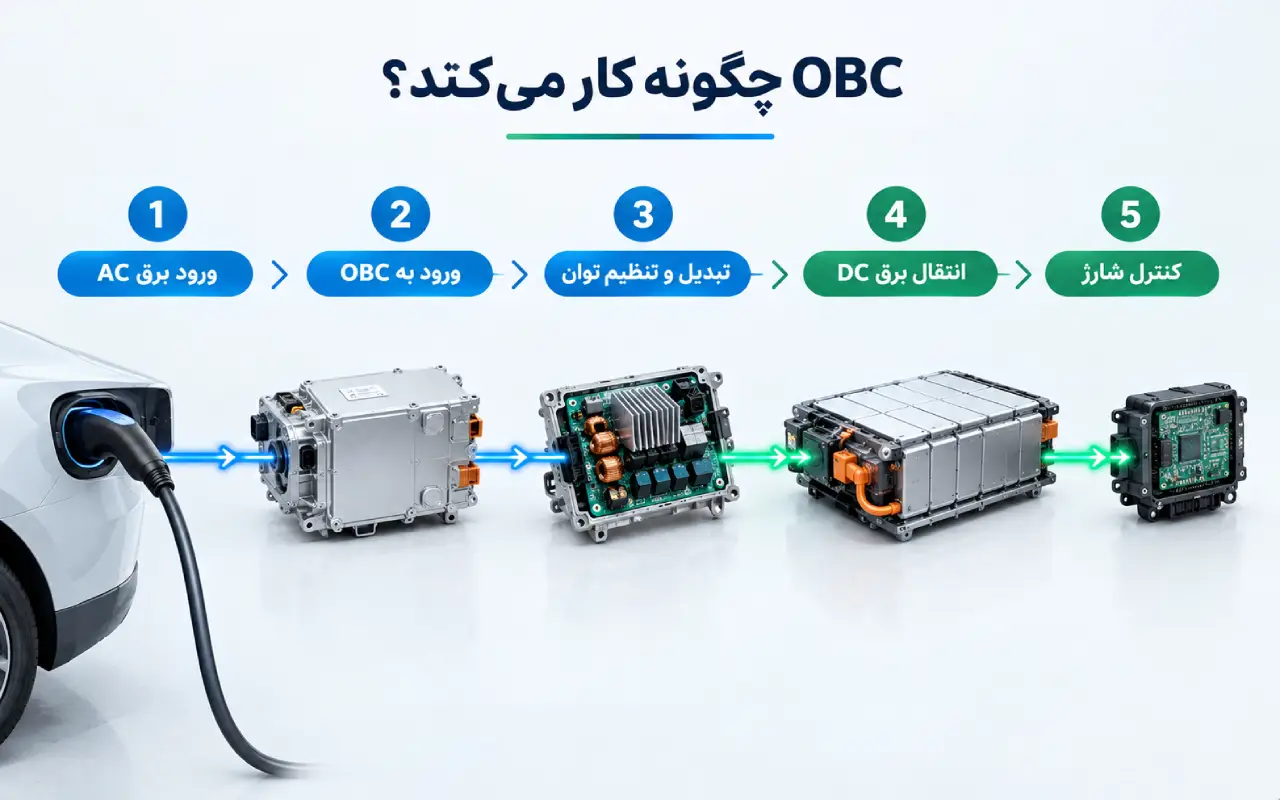

OBC چگونه کار می‌کند؟

برای درک عملکرد OBC بهتر است مسیر انرژی را مرحله‌به‌مرحله بررسی کنیم.

مرحله اول: ورود برق AC

هنگام اتصال خودرو به شارژر AC، برق از تجهیزات شارژ به پورت خودرو وارد می‌شود.

در این مرحله، خودرو باید وضعیت اتصال، شرایط شارژ و ارتباط با تجهیزات شارژ را بررسی کند.

نوع تجهیزات شارژ و مشخصات خودرو تعیین می‌کنند چه مقدار توان می‌تواند در اختیار سیستم قرار گیرد.

مرحله دوم: ورود انرژی به OBC

پس از ورود برق AC به خودرو، انرژی به مدار شارژر داخلی می‌رسد.

OBC مجموعه‌ای از مدارهای الکترونیک قدرت و کنترل را در اختیار دارد که وظیفه تبدیل و تنظیم انرژی را بر عهده دارند.

مرحله سوم: اصلاح و تبدیل توان

در بسیاری از طراحی‌های OBC، مدارهای PFC یا اصلاح ضریب توان و سپس مراحل مختلف تبدیل توان وجود دارند.

ساختار دقیق مدار به توپولوژی OBC بستگی دارد و نمی‌توان یک مدار واحد را برای تمام خودروها در نظر گرفت.

هدف این بخش، تبدیل انرژی ورودی به شکل مناسب برای شارژ باتری است.

مرحله چهارم: انتقال انرژی به باتری

پس از تبدیل و تنظیم انرژی، توان DC در اختیار سیستم باتری قرار می‌گیرد.

در این مرحله واحدهای کنترلی خودرو و BMS نیز در مدیریت شرایط شارژ نقش دارند.

مرحله پنجم: کنترل مداوم

فرایند شارژ ثابت و بدون تغییر نیست.

ولتاژ، جریان، دما و وضعیت شارژ باتری در طول فرایند تغییر می‌کنند و سیستم باید متناسب با این شرایط توان شارژ را مدیریت کند.

به همین دلیل OBC یک سیستم کنترل‌شده است، نه صرفاً یک مبدل AC به DC ساده.

اجزای اصلی OBC چیست؟

ساختار داخلی OBC در خودروهای مختلف متفاوت است، اما معمولاً از چند بخش قدرت، کنترل، حفاظتی و حرارتی تشکیل می‌شود.

ورودی AC

این بخش انرژی را از پورت شارژ دریافت می‌کند.

مشخصات ورودی می‌تواند براساس طراحی خودرو متفاوت باشد.

مدار PFC

مدار Power Factor Correction برای مدیریت نحوه دریافت توان از شبکه استفاده می‌شود.

در طراحی‌های مختلف ممکن است توپولوژی PFC متفاوت باشد.

مبدل‌های قدرت

OBC برای تبدیل و تنظیم انرژی از مبدل‌های الکترونیک قدرت استفاده می‌کند.

نوع مدار، توپولوژی و قطعات قدرت به طراحی سازنده بستگی دارد.

قطعات سوئیچینگ قدرت

ترانزیستورهای قدرت، دیودها و سایر قطعات الکترونیک قدرت در فرایند تبدیل انرژی نقش دارند.

این قطعات هنگام کار گرما تولید می‌کنند و به همین دلیل مدیریت حرارتی OBC اهمیت زیادی دارد.

خازن‌ها و اجزای فیلتر

خازن‌ها و سایر اجزای فیلتر در بخش‌های مختلف مدار برای تثبیت و مدیریت انرژی الکتریکی استفاده می‌شوند.

خرابی این قطعات می‌تواند روی عملکرد کلی OBC اثر بگذارد.

مدار کنترل

مدار کنترل وظیفه مدیریت عملکرد بخش‌های قدرت را بر عهده دارد.

این قسمت می‌تواند اطلاعات سنسورها و پیام‌های ارتباطی واحدهای مختلف خودرو را دریافت و براساس آن عملکرد OBC را کنترل کند.

سیستم خنک‌کاری

مدارهای قدرت OBC در هنگام کار گرما تولید می‌کنند.

بنابراین سیستم خنک‌کاری باید بتواند دمای قطعات را در محدوده مجاز نگه دارد.

نوع سیستم خنک‌کاری ممکن است بین خودروهای مختلف متفاوت باشد.

تفاوت OBC با شارژر سریع DC چیست؟

این یکی از مهم‌ترین تفاوت‌هایی است که تعمیرکار باید در سیستم شارژ خودروهای برقی بشناسد.

در شارژ AC، برق متناوب از تجهیزات شارژ وارد خودرو می‌شود و OBC داخل خودرو آن را به DC تبدیل می‌کند.

در شارژ DC سریع، تبدیل اصلی AC به DC در تجهیزات شارژ بیرون از خودرو انجام می‌شود و برق DC از مسیر ورودی مخصوص شارژ به سیستم باتری می‌رسد؛ بنابراین محدودیت توان OBC در مسیر اصلی شارژ DC اعمال نمی‌شود.

به‌صورت ساده:

شارژ AC:

برق شبکه → EVSE → پورت شارژ → OBC → باتری

شارژ DC:

برق شبکه → شارژر DC → پورت شارژ → باتری

البته جزئیات کنترل، کنتاکتورها، ارتباطات و حفاظت در خودروهای مختلف متفاوت است.

بنابراین اگر خودرویی در شارژ DC عملکرد مناسبی دارد اما در شارژ AC مشکل دارد، بررسی OBC و مدارهای مرتبط با شارژ AC اهمیت بیشتری پیدا می‌کند.

چرا توان OBC اهمیت دارد؟

یکی از عوامل مؤثر بر سرعت شارژ AC، توان قابل‌پشتیبانی OBC است.

برای مثال، اگر یک خودرو OBC با توان مشخصی داشته باشد، اتصال آن به یک تجهیزات شارژ AC با توان بالاتر لزوماً باعث نمی‌شود خودرو تمام آن توان را دریافت کند.

به همین دلیل سرعت شارژ به مجموعه‌ای از عوامل وابسته است:

• توان OBC
• توان تجهیزات شارژ
• ولتاژ و جریان قابل‌پشتیبانی
• وضعیت شارژ باتری
• دمای باتری
• دمای تجهیزات
• محدودیت‌های حفاظتی
• تنظیمات نرم‌افزاری خودرو

پس هنگام بررسی سرعت شارژ، نباید فقط توان شارژر بیرونی را در نظر گرفت.

آیا OBC فقط در خودروهای تمام‌برقی استفاده می‌شود؟

خیر.

OBC در خودروهایی که قابلیت شارژ خارجی دارند، از جمله بسیاری از خودروهای PHEV نیز استفاده می‌شود. سیستم‌های PHEV نیز برای دریافت برق AC از شبکه و شارژ باتری به مسیر شارژ داخلی نیاز دارند.

در مقابل، خودروهای هیبرید معمولی که قابلیت شارژ از شبکه ندارند، لزوماً OBC مشابه خودروهای Plug-in ندارند.

بنابراین وجود OBC بیشتر به قابلیت شارژ خارجی خودرو مربوط است.

علائم خرابی OBC چیست؟

خرابی OBC می‌تواند علائم مختلفی ایجاد کند، اما هیچ علامتی به‌تنهایی خرابی این قطعه را اثبات نمی‌کند.

1. شروع‌نشدن شارژ AC

یکی از واضح‌ترین علائم این است که خودرو پس از اتصال به شارژر AC، فرایند شارژ را آغاز نمی‌کند.

اما در این شرایط باید پورت شارژ، کابل، تجهیزات شارژ، BMS، کنتاکتورها، ارتباطات و سایر بخش‌های مرتبط نیز بررسی شوند.

2. کاهش غیرعادی سرعت شارژ

اگر خودرو قبلاً با توان مشخصی شارژ می‌شده اما اکنون توان شارژ AC به شکل غیرعادی کاهش یافته است، OBC یکی از بخش‌هایی است که باید بررسی شود.

بااین‌حال، کاهش توان می‌تواند ناشی از دمای باتری، محدودیت‌های حفاظتی یا تجهیزات شارژ نیز باشد.

3. توقف شارژ در میانه فرایند

گاهی خودرو شارژ را آغاز می‌کند اما پس از مدتی متوقف می‌شود.

در این حالت باید دما، ارتباطات، خطاهای حفاظتی، عملکرد OBC و شرایط باتری بررسی شوند.

4. ثبت کد خطا

ایراد در OBC یا مدارهای مرتبط می‌تواند باعث ثبت کد خطا در واحدهای کنترلی خودرو شود.

اما مانند سایر سیستم‌های خودرو، کد خطا به‌تنهایی به معنی خرابی قطعه نیست.

5. افزایش دمای غیرعادی

اگر سیستم خنک‌کاری OBC دچار مشکل شود، افزایش دما ممکن است باعث کاهش توان یا توقف شارژ شود.

بنابراین بررسی سیستم حرارتی نیز بخشی از عیب‌یابی OBC است.

علت‌های احتمالی خرابی OBC چیست؟

خرابی OBC الزاماً به معنی سوختن یک قطعه الکترونیکی نیست.

مشکل می‌تواند در قسمت‌های مختلف سیستم ایجاد شده باشد:

• خرابی مدارهای الکترونیک قدرت
• خرابی قطعات سوئیچینگ
• خرابی خازن‌ها
• ایراد در مدار PFC
• مشکل در مبدل‌های داخلی
• خرابی سنسورها
• مشکل در سیستم خنک‌کاری
• ایراد در سیم‌کشی
• مشکل کانکتورها
• اختلال ارتباطی
• مشکل پورت شارژ
• ایراد در تجهیزات شارژ
• محدودیت ایجادشده توسط BMS
• فعال‌شدن شرایط حفاظتی

به همین دلیل تعویض مستقیم OBC بدون تشخیص علت اصلی می‌تواند باعث هزینه اضافی شود.

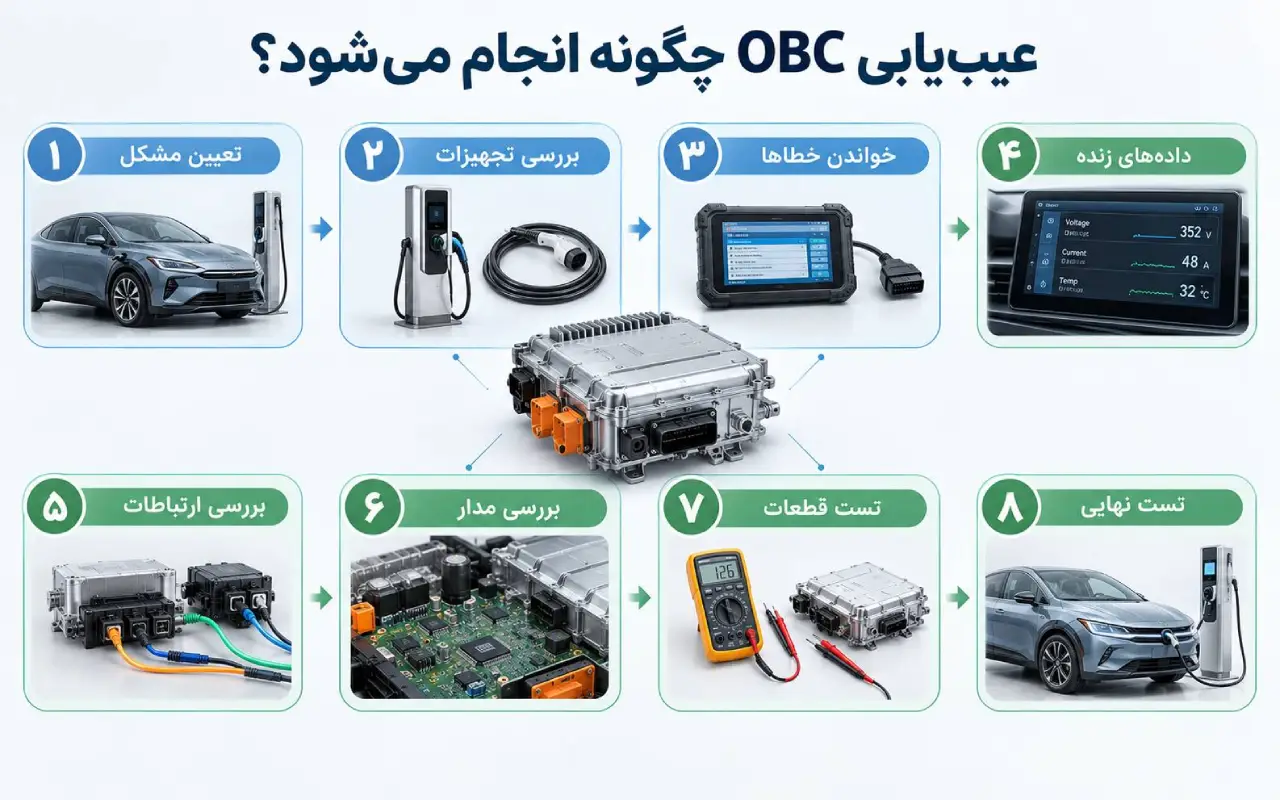

عیب‌یابی OBC چگونه انجام می‌شود؟

عیب‌یابی حرفه‌ای باید مرحله‌به‌مرحله انجام شود.

۱. مشخص‌کردن دقیق مشکل

ابتدا باید مشخص شود مشکل در کدام حالت اتفاق می‌افتد.

آیا شارژ AC اصلاً شروع نمی‌شود؟

آیا شارژ با توان پایین انجام می‌شود؟

آیا شارژ پس از مدتی متوقف می‌شود؟

آیا مشکل فقط در AC وجود دارد و شارژ DC بدون مشکل انجام می‌شود؟

پاسخ این سوال‌ها می‌تواند مسیر عیب‌یابی را مشخص‌تر کند.

۲. بررسی تجهیزات شارژ

قبل از بررسی OBC باید از سلامت تجهیزات شارژ، کابل و منبع برق مطمئن شد.

اگر خودرو با یک تجهیزات شارژ دیگر بدون مشکل شارژ شود، احتمال خرابی بعضی بخش‌های خودرو کاهش پیدا می‌کند.

۳. بررسی کدهای خطا

در مرحله بعد باید کدهای خطای واحدهای مرتبط با سیستم شارژ خوانده شوند.

کد خطا باید همراه با شرایط ثبت آن و سایر اطلاعات خودرو بررسی شود.

۴. بررسی داده‌های زنده

داده‌های زنده می‌توانند اطلاعات مهمی درباره ولتاژ، جریان، دما، وضعیت شارژ و شرایط عملکرد سیستم ارائه کنند.

در این مرحله، داده‌های زنده می‌توانند در کنار کدهای خطا به تعمیرکار کمک کنند تا مسیر عیب‌یابی را دقیق‌تر مشخص کند.

۵. بررسی ارتباطات

OBC با واحدهای مختلف خودرو در ارتباط است.

اگر ارتباط بین OBC و واحدهای کنترلی دچار مشکل باشد، ممکن است فرایند شارژ شروع نشود، حتی اگر بخش قدرت OBC سالم باشد.

۶. بررسی مدار

اگر شواهد به سمت خود OBC هدایت شد، مدارهای ورودی، خروجی، تغذیه، ارتباطات و بخش‌های قدرت باید براساس نقشه و دستورالعمل سازنده بررسی شوند.

۷. تست قطعات

در صورت نیاز، قطعات داخلی یا ماژول‌های مربوطه باید با ابزار و روش مناسب تست شوند.

تست دقیق به نوع OBC و طراحی خودرو بستگی دارد.

۸. تست نهایی

پس از تعمیر، فقط پاک‌کردن کد خطا کافی نیست.

باید خودرو دوباره به شارژ متصل شود و عملکرد سیستم، توان شارژ، دما، ارتباطات و سایر پارامترهای مرتبط بررسی شوند.

نقش BMS در عملکرد OBC چیست؟

OBC و BMS دو سیستم جداگانه هستند، اما هنگام شارژ با یکدیگر ارتباط عملکردی نزدیکی دارند.

BMS وضعیت باتری را پایش می‌کند و پارامترهایی مانند ولتاژ، دما، جریان و وضعیت شارژ را در مدیریت باتری در نظر می‌گیرد.

OBC نیز وظیفه دارد توان شارژ AC را براساس شرایط و دستورات سیستم مدیریت کند.

بنابراین اگر BMS اجازه شارژ ندهد، لزوماً نمی‌توان نتیجه گرفت OBC خراب است.

از طرف دیگر، اگر OBC نتواند توان موردنیاز را تولید و کنترل کند، باتری نیز نمی‌تواند از مسیر شارژ AC انرژی مناسبی دریافت کند.

به همین دلیل در عیب‌یابی باید ارتباط میان OBC، BMS و باتری را به‌صورت یک سیستم واحد در نظر گرفت.

آیا OBC قابل تعمیر است؟

در بعضی موارد بله، اما پاسخ به نوع OBC و محل خرابی بستگی دارد.

اگر ایراد در قطعات یا ماژول‌هایی باشد که قابلیت تعمیر دارند، ممکن است تعمیر امکان‌پذیر باشد.

اما در برخی خودروها سازنده تعویض کامل ماژول OBC را به‌عنوان روش تعمیر مشخص می‌کند.

تعمیر OBC نیز به دانش الکترونیک قدرت، ابزار مناسب و رعایت اصول ایمنی نیاز دارد.

در بخش‌های مرتبط با ولتاژ بالا، بازکردن یا تست قطعه بدون آموزش و تجهیزات مناسب می‌تواند خطرناک باشد.

آیا OBC را می‌توان با مولتی‌متر تست کرد؟

مولتی‌متر برای برخی بررسی‌های پایه مانند پیوستگی مدار، اتصالات و اندازه‌گیری‌های مشخص مفید است، اما تست کامل OBC با یک مولتی‌متر ساده امکان‌پذیر نیست.

برای عیب‌یابی حرفه‌ای ممکن است به موارد زیر نیاز باشد:

• نقشه مدار
• دستگاه دیاگ مناسب
• مولتی‌متر ایمن برای کاربرد موردنظر
• اسیلوسکوپ در صورت نیاز
• تجهیزات تست الکترونیک قدرت
• اطلاعات تعمیراتی سازنده
• تجهیزات ایمنی ولتاژ بالا

نوع تست باید براساس دستورالعمل همان خودرو تعیین شود.

تفاوت خرابی OBC با خرابی باتری چیست؟

این دو مشکل ممکن است علائم مشابهی ایجاد کنند، اما مسیر عیب‌یابی آن‌ها یکسان نیست.

اگر OBC نتواند برق AC را به DC مناسب تبدیل کند، مشکل در مسیر تبدیل و کنترل توان قرار دارد.

اگر باتری یا BMS اجازه شارژ ندهند، ممکن است OBC کاملاً سالم باشد اما فرایند شارژ آغاز نشود.

بنابراین باید کل زنجیره شارژ بررسی شود:

منبع برق → EVSE → کابل → پورت شارژ → OBC → BMS → باتری ولتاژ بالا

این نگاه سیستمی از تعویض اشتباه قطعات جلوگیری می‌کند.

چرا شارژ AC گاهی کندتر از انتظار است؟

کندبودن شارژ همیشه به معنی خرابی OBC نیست.

عوامل مختلفی می‌توانند سرعت شارژ را محدود کنند:

• توان OBC
• توان تجهیزات شارژ
• ظرفیت باتری
• سطح شارژ فعلی باتری
• دمای باتری
• دمای OBC
• محدودیت‌های حفاظتی
• تنظیمات نرم‌افزاری
• شرایط شبکه برق

بنابراین اگر شارژ خودرو کند شده است، ابتدا باید مشخص شود آیا توان ورودی واقعاً کمتر از مقدار مورد انتظار است و چه عاملی باعث این محدودیت شده است.

نکات ایمنی هنگام کار با OBC

OBC مستقیماً با سیستم ولتاژ بالای خودرو ارتباط دارد و عیب‌یابی آن می‌تواند با خطر برق‌گرفتگی و آسیب به تجهیزات همراه باشد.

بنابراین:

• بدون آموزش تخصصی روی مدار ولتاژ بالا کار نکنید.
• دستورالعمل ایمنی سازنده را قبل از کار بررسی کنید.
• فقط به خاموش‌بودن خودرو اکتفا نکنید.
• فرایند قطع و ایمن‌سازی سیستم ولتاژ بالا را طبق دستورالعمل خودرو انجام دهید.
• از ابزار مناسب استفاده کنید.
• به خازن‌ها و بخش‌های ذخیره انرژی توجه داشته باشید.
• از اتصال کوتاه تصادفی پایانه‌ها جلوگیری کنید.
• رده ایمنی تجهیزات اندازه‌گیری را بررسی کنید.

ایمنی در خودروهای برقی باید بخشی از فرایند عیب‌یابی باشد، نه یک مرحله فرعی.

اشتباهات رایج در عیب‌یابی OBC

1. تعویض OBC فقط به دلیل شارژنشدن خودرو

شارژنشدن می‌تواند از پورت، کابل، EVSE، BMS، کنتاکتورها، ارتباطات یا شرایط حفاظتی ناشی شود.

پس قبل از تعویض OBC باید مسیر شارژ بررسی شود.

2. یکی‌دانستن شارژ AC و DC

در شارژ AC، OBC نقش اصلی در تبدیل انرژی دارد؛ اما در شارژ DC سریع، تبدیل اصلی در تجهیزات شارژ بیرونی انجام می‌شود و محدودیت توان OBC در مسیر اصلی شارژ اعمال نمی‌شود.

3. استفاده از مشخصات یک خودرو برای خودروی دیگر

توان، ولتاژ، جریان و ساختار OBC بین خودروها متفاوت است.

بنابراین اطلاعات فنی یک مدل را نباید بدون بررسی روی خودروی دیگری اعمال کرد.

4. نادیده‌گرفتن خنک‌کاری

افزایش دما می‌تواند باعث محدودشدن توان یا فعال‌شدن حفاظت شود.

بنابراین سیستم حرارتی OBC باید در فرایند عیب‌یابی بررسی شود.

5. پاک‌کردن خطا بدون بررسی علت

پاک‌کردن کد خطا تعمیر محسوب نمی‌شود.

اگر علت اصلی برطرف نشده باشد، خطا می‌تواند دوباره ظاهر شود.

OBC چه ارتباطی با آموزش برق خودرو دارد؟

OBC یکی از نمونه‌های واضح پیچیده‌ترشدن سیستم برق خودرو در نسل جدید است.

تعمیرکار خودروهای برقی و پلاگین هیبریدی علاوه بر شناخت مدارهای معمول برق خودرو، باید با مفاهیمی مانند:

• ولتاژ بالا
• AC و DC
• الکترونیک قدرت
• تبدیل توان
• BMS
• سیستم شارژ
• ارتباطات کنترلی
• مدیریت حرارتی

آشنا باشد.

به همین دلیل یادگیری در دوره های آموزش برق خودرو می‌تواند پایه مناسبی برای درک سیستم‌های الکتریکی و الکترونیکی خودروهای جدید باشد؛ البته کار روی مدارهای ولتاژ بالا به آموزش‌ها و الزامات ایمنی تخصصی خودش نیاز دارد.

جمع‌بندی

OBC یا On-Board Charger یکی از قطعات کلیدی در خودروهای تمام‌برقی و پلاگین هیبریدی است که در هنگام شارژ AC، برق متناوب ورودی را به برق مستقیم موردنیاز باتری تبدیل و فرایند شارژ را مدیریت می‌کند.

OBC فقط یک مبدل ساده نیست؛ بلکه مجموعه‌ای از مدارهای الکترونیک قدرت، کنترل، ارتباطات و حفاظت است که باید با باتری، BMS و تجهیزات شارژ هماهنگ کار کند.

در شارژ AC، OBC داخل خودرو نقش اصلی در تبدیل AC به DC دارد؛ در حالی که در شارژ سریع DC، تبدیل اصلی در تجهیزات شارژ بیرونی انجام می‌شود و انرژی DC از مسیر اصلی OBC عبور نمی‌کند.

شروع‌نشدن شارژ AC، کاهش غیرعادی توان شارژ، توقف شارژ یا ثبت خطا می‌توانند از علائم احتمالی مشکل در OBC باشند؛ اما هیچ‌کدام به‌تنهایی خرابی این قطعه را ثابت نمی‌کنند.

برای عیب‌یابی اصولی باید کل مسیر شارژ، از منبع برق و EVSE تا پورت شارژ، OBC، BMS و باتری بررسی شود.

اگر هدف، ورود تخصصی به تعمیر خودروهای برقی و هیبریدی است، شناخت OBC یکی از موضوعات مهم در مسیر یادگیری برق و الکترونیک قدرت خودروهای نسل جدید محسوب می‌شود.

در کنار آموزش تخصصی، پیگیری مطالب جدید پیج اینستاگرام کارنو مهارت نیز می‌تواند مسیر یادگیری و آشنایی با مباحث جدید برق خودرو را تکمیل کند.

سوالات متداول

1. OBC خودرو چیست؟

OBC مخفف On-Board Charger و به معنی شارژر داخلی خودرو است. این قطعه در هنگام شارژ AC، برق ورودی را به DC مناسب برای شارژ باتری ولتاژ بالا تبدیل می‌کند.

2. وظیفه OBC چیست؟

وظیفه اصلی OBC تبدیل برق AC به DC و مدیریت توان ورودی برای شارژ باتری است. OBC همچنین با تجهیزات شارژ و سیستم‌های کنترلی خودرو ارتباط دارد.

3. آیا OBC در خودروهای هیبریدی هم وجود دارد؟

OBC بیشتر در خودروهایی که قابلیت شارژ خارجی دارند، مانند BEV و PHEV، استفاده می‌شود. خودروهای هیبرید معمولی الزاماً OBC مشابه خودروهای Plug-in ندارند.

4. تفاوت OBC و شارژر سریع DC چیست؟

در شارژ AC، OBC داخل خودرو برق AC را به DC تبدیل می‌کند. در شارژ DC سریع، تبدیل اصلی در شارژر بیرونی انجام می‌شود و انرژی DC از مسیر اصلی OBC عبور نمی‌کند.

5. علائم خرابی OBC چیست؟

شروع‌نشدن شارژ AC، کاهش غیرعادی سرعت شارژ، توقف شارژ، ثبت خطا و مشکلات حرارتی از علائم احتمالی هستند؛ اما برای تشخیص قطعی باید کل سیستم شارژ بررسی شود.

6. آیا خرابی OBC یعنی باتری خودرو خراب است؟

خیر. مشکل OBC، BMS، پورت شارژ، کابل، تجهیزات شارژ یا سایر بخش‌های سیستم می‌تواند باعث شارژنشدن خودرو شود.

7. آیا OBC قابل تعمیر است؟

بسته به نوع طراحی و محل خرابی ممکن است قابل تعمیر باشد، اما برخی خودروها تعویض کامل ماژول را به‌عنوان روش تعمیر در نظر می‌گیرند.

8. آیا OBC را می‌توان با مولتی‌متر تست کرد؟

مولتی‌متر برای برخی بررسی‌های پایه مفید است، اما برای عیب‌یابی کامل OBC معمولاً به نقشه مدار، دیاگ مناسب، تجهیزات اندازه‌گیری و در برخی موارد ابزار تخصصی الکترونیک قدرت نیاز است.

9. چرا خودرو با شارژر AC کند شارژ می‌شود؟

توان OBC، توان شارژر، وضعیت باتری، دما، سطح شارژ، محدودیت‌های حفاظتی و تنظیمات سیستم می‌توانند سرعت شارژ را محدود کنند.

10. آیا تعمیر OBC خطرناک است؟

بله. OBC با سیستم ولتاژ بالای خودرو ارتباط دارد و کار روی آن بدون آموزش، تجهیزات مناسب و رعایت دستورالعمل‌های ایمنی می‌تواند خطرناک باشد.
