تفکیک عیوب مکانیکی از برقی؛ چگونه قبل از تنظیم موتور از سلامت کمپرس مطمئن شویم؟
تصور کنید رانندهای با شکایت از لرزش شدید پیشرانه، افت توان و کپ کردن در شتابگیری به کارگاه شما مراجعه
تصور کنید رانندهای با شکایت از لرزش شدید پیشرانه، افت توان و کپ کردن در شتابگیری به کارگاه شما مراجعه میکند. شمعها، وایرها، کوئل و سوزنهای انژکتور را سرویس و تعویض میکنید، با دیاگ خطای میسفایر (Misfire) را پاک میکنید، فیلترها را نو میکنید و هزینهای سنگین روی دست مشتری میگذارید؛ اما پس از چند کیلومتر رانندگی، لرزش خودرو بازمیگردد و چراغ چک دوباره چشمک میزند! چه اتفاقی افتاده است؟
پاسخ ساده اما تلخ است: شما یک عیب مکانیکی را با ابزار الکترونیکی درمان کردهاید!
یکی از پرهزینهترین خطاهای تونآپکاران و تکنسینهای تازهکار در حوزه آموزش برق خودرو، اقدام به تنظیم موتور روی پیشرانهای است که سیلندر، سوپاپ یا واشر سرسیلندر آن از نظر مکانیکی آسیب دیده است. در این مقاله جامع، متدولوژی مهندسی تفکیک عیوب مکانیکال از الکتریکال را با چکلیستهای کاربردی، تحلیل گیجهای اندازهگیری و دادههای زنده دیاگ بررسی میکنیم تا هرگز وقت و اعتبار شغلی خود را روی موتور معیوب هدر ندهید.
نکته مهم: اگر هنوز مبانی کار با سیستمهای الکتریکی و انژکتوری را بهصورت اصولی یاد نگرفتهاید، آکادمی کارنو مرجع آموزش برق خودرو میتواند دید شما را در این مقاله بسیار دقیقتر کند.
خطای تله هزینه غرقشده؛ چرا نباید بیگدار به آب زد؟
در دانش اقتصاد رفتاری، مفهومی بنام سوگیری هزینه هدررفته (Sunk Cost Fallacy) وجود دارد؛ تعمیرکار با تعویض اولین قطعه برقی، وارد مسیری پرهزینه میشود و با خود میگوید: «چون تا اینجا جلو رفتم و مشکل حل نشد، بذار سنسور اکسیژن و کوئل رو هم عوض کنم!» در نهایت، پس از صرف میلیونها تومان هزینه برای مشتری، مشخص میشود که سوپاپ دود سیلندر شماره ۳ سوخته یا رینگ کمپرس شکسته است.
شناخت دقیق و تست مکانیکال قبل از دست بردن به سیمکشی و دیاگ، نه تنها جلوی تحمیل هزینه گزاف به مشتری را میگیرد، بلکه موقعیت شما را از یک «تعویضکار حدسزننده» به یک «مهندس عیبیاب دقیق» ارتقا میدهد.
از کجا بفهمیم عیب خودرو برقی است یا مکانیکی؟
برای پاسخ به این پرسش حیاتی، فرآیند احتراق در موتورهای درونسوز را به یاد بیاورید. یک احتراق ایدهآل به یک مثلث ۳ ضلعی وابسته به یک بستر سالم نیاز دارد:
مثلث احتراق=سوخت استاندارد+جرقه قوی در زمان دقیق+هوای تمیز و متراکم
اگر پایه مکانیکی موتور (تراکم سیلندر، آببندی سوپاپها و زمانبندی میلسوپاپ) معیوب باشد، حتی بهترین جرقه و پاشش دقیق انژکتور نیز نمیتواند احتراق کاملی ایجاد کند.
جدول چکلیست سلامت مکانیکال قبل از اقدامات برقی و دیاگ
پیش از باز کردن انژکتورها یا تعریف مجدد ECU، اجرای چکلیست ۵ مرحلهای زیر الزامی است:
| مرحله | تست مکانیکی | ابزار اندازهگیری | مقدار استاندارد / وضعیت مطلوب | نتیجه در صورت خرابی |
| ۱ | تست کمپرس گرم سیلندرها | گیج فشارسنج کمپرس | بین ۱۲۵ تا ۱۷۵ PSI (اختلاف زیر ۱۰٪ بین سیلندرها) | فرار کمپرس، سوختن سوپاپ، شکستن رینگ |
| ۲ | تست مکش وکیوم مانیفولد | گیج وکیوم (Vacuum Gauge) | ۱۷ تا ۲۱ اینچ جیوه (in-Hg) ثابت در دور آرام | خرابی سوپاپها، نشتی مانیفولد، تایم نبودن تسمه |
| ۳ | تست فشار هیدرولیکی سوخت | فشارسنج ریل سوخت | ۳ تا ۴.۲ بار (بسته به رگلاتوری یا بدون بازگشت بودن) | افت فشار پمپ بنزین، خرابی رگلاتور، مسدودی فیلتر |
| ۴ | تست سلامت واشر سرسیلندر | کیت تست CO2 در رادیاتور / کمپرسی داخل آب | عدم تغییر رنگ مایع و نبود حباب مداوم در قمقمه | سوختن واشر، رد کردن کمپرس به مدار خنککاری |
| ۵ | بررسی مکانیکی تایمینگ | ابزار پینکن میللنگ و میلسوپاپ | انطباق ۱۰۰٪ شاخصهای تایم | رد کردن دندانه تسمه، تغییر زمانبندی سوپاپها |
تست کمپرس موتور چیست و چگونه به شیوه اصولی انجام میشود؟
تست کمپرس موتور (Cylinder Compression Test)، سنجش بیشترین فشار هوای متراکمشده در محفظه احتراق در زمان کورس تراکم پیستون است. این تست سلامت رینگهای پیستون، دیواره سیلندر، سوپاپهای دود و هوا و واشر سرسیلندر را مشخص میکند.
راهنمای گامبهگام اجرای تست کمپرس خشک
- رساندن موتور به دمای کاری نرمال: پیشرانه باید به دمای حدود ۸۰ تا ۹۰ درجه سانتیگراد برسد تا قطعات در وضعیت انبساط طبیعی قرار گیرند.
- قطع سیستم جرقهزنی و پاشش سوخت: فیوز پمپ بنزین و کانکتور کوئل را جدا کنید تا از خامی بنزین در سیلندر و شوک ولتاژ بالا جلوگیری شود.
- باز کردن تمامی شمعها: تمام شمعها را خارج کنید تا استارت بهراحتی بچرخد و دور موتور به بیش از ۲۵۰ تا ۳۰۰ RPM برسد.
- بستن گیج کمپرسسنج: شلنگ فشارسنج را در رزوه شمع سیلندر اول ببندید.
- باز کردن کامل دریچه گاز (WOT): پدال گاز را تا انتها فشار دهید تا هوای آزاد وارد سیلندر شود.
- استارت زدن (۴ تا ۵ ثانیه): تا زمانی که عقربه گیج به بیشترین مقدار ثابت برسد استارت بزنید و عدد را یادداشت کنید. این فرآیند را برای همه سیلندرها تکرار کنید.
محدوده فشار استاندارد کمپرس
──────────────────────────────────
موتورهای تیوفایو (TU5) : 140 – 165 PSI
موتورهای ایافسون (EF7) : 150 – 175 PSI
موتورهای پراید و تیبا : 135 – 155 PSI
موتورهای توربوشارژ : 130 – 150 PSI
──────────────────────────────────
نکته طلایی (تست کمپرس تَر):
اگر فشار سیلندری کمتر از ۱۲۰ PSI بود، حدود ۵ سیسی روغن موتور داخل محفظه شمع بریزید و تست را تکرار کنید:
- اگر فشار به میزان چشمگیری بالا رفت: رینگهای پیستون یا جداره سیلندر فرسوده شدهاند.
- اگر فشار تفاوتی نکرد: سوپاپها آببندی نیستند یا واشر سرسیلندر فرار کمپرس دارد.
خوانش افت مکش مانیفولد (Vacuum Test)؛ ارزانترین و سریعترین ابزار تحلیل مکانیکی
یکی از ابزارهای معجزهآسا که متخصصان کلاسجهانی از آن استفاده میکنند، گیج وکیوم (Vacuum Gauge) است. این ابزار به یکی از مجاری مکش بعد از دریچه گاز متصل میشود.
تفسیر رفتار عقربه وکیوم:
- عقربه ثابت بین ۱۷ تا ۲۱ in-Hg در دور آرام: سلامت کامل سوپاپها و عدم وجود نشتی هوا.
- نوسان سریع عقربه بین ۱۰ تا ۱۵ in-Hg درجا: نشانه مستقیم سوختگی یا آببندی نبودن نشیمنگاه سوپاپ دود/هوا. (در این حالت تنظیم موتور کاملاً بیفایده است).
- عدد پایین اما کاملاً ثابت (مثلاً ۱۲ in-Hg): دیر بودن تایم موتور (تایمینگ تسمه عقب افتاده است) یا نشتی هوای غیرمجاز از واشر مانیفولد هوا.
- افت تدریجی عقربه در هنگام گاز دادن ثابت: گرفتگی و مسدود شدن مسیر اگزوز یا کاتالیزور.

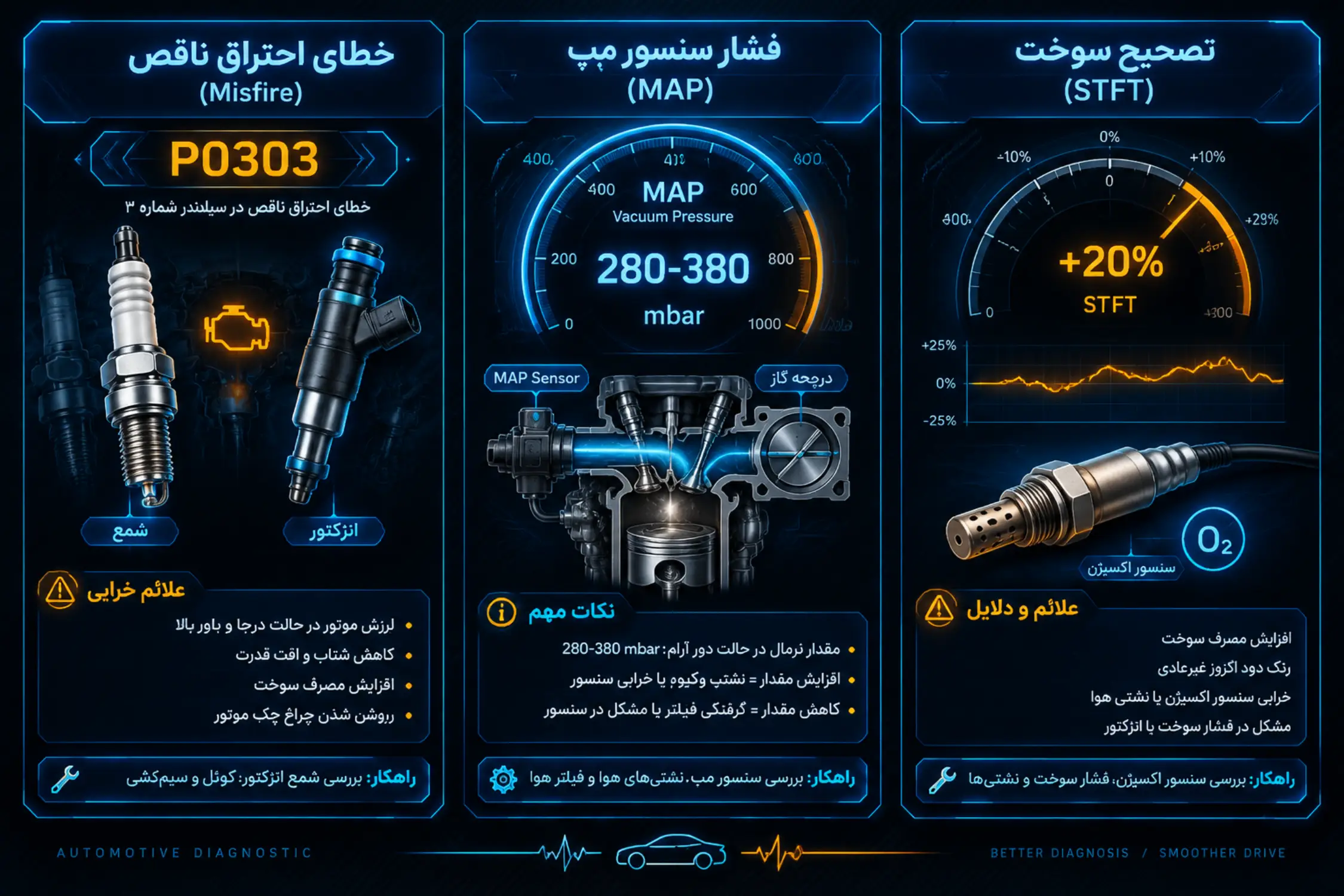

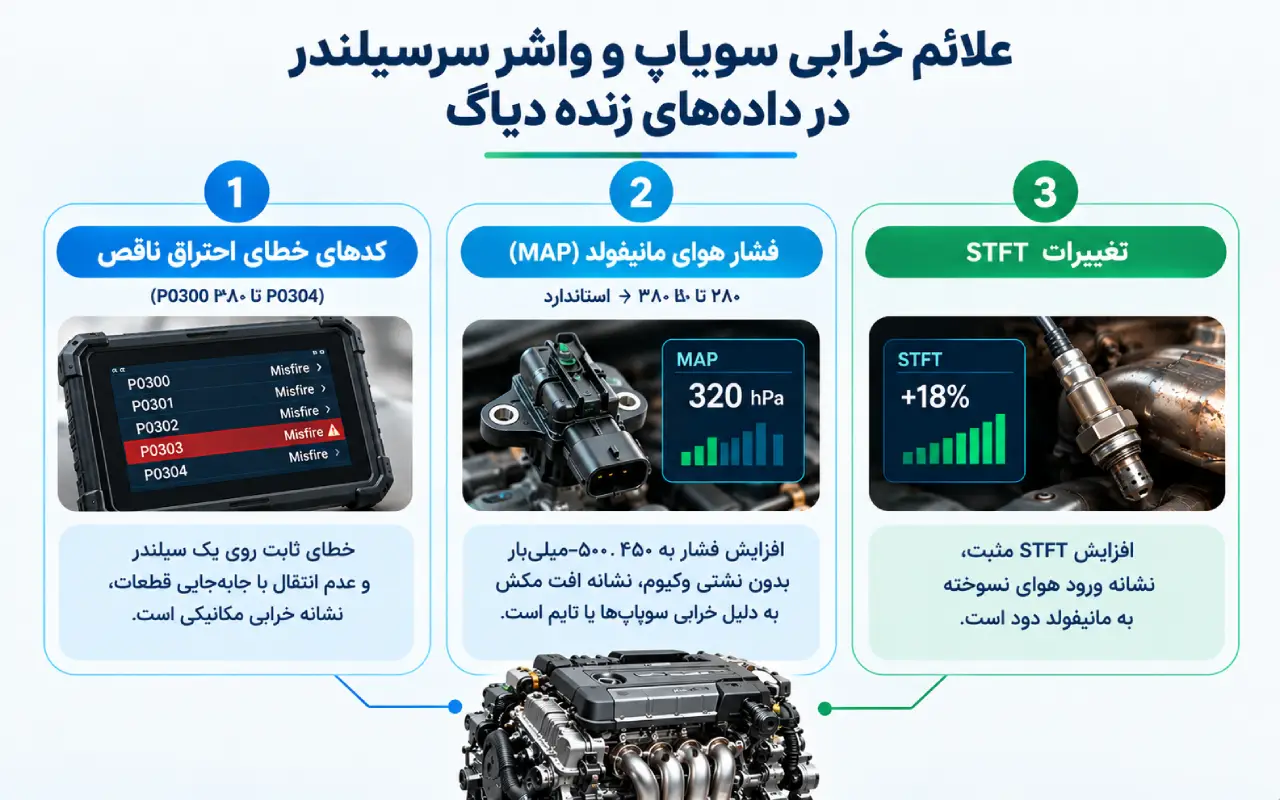

علائم خرابی سوپاپ و واشر سرسیلندر در دادههای زنده دیاگ
گاهی بدون باز کردن شمعها و تنها با تحلیل دادههای دستگاه دیاگ میتوانید به خرابیهای مکانیکی پی ببرید:
- کدهای خطای احتراق ناقص پیدرپی (Misfire – P0300 تا P0304):اگر خطای جرقه ناقص روی یک سیلندر مشخص (مثلاً P0303) ثابت بماند و با جابهجا کردن کوئل، شمع و سوزن انژکتور، خطا به سیلندر دیگر منتقل نشود، عیب قطعا مکانیکی (افت کمپرس یا خرابی سوپاپ) است.
- پارامتر فشار هوای مانیفولد (MAP Sensor Pressure):در حالت دور آرام (Idle)، فشار استاندارد سنسور مپ باید بین ۲۸۰ تا ۳۸۰ میلیبار (hPa) باشد. اگر فشار مپ به بالای ۴۵۰ تا ۵۰۰ میلیبار صعود کند و نشتی وکیوم نداشته باشید، افت مکش به دلیل فرار کمپرس از سوپاپها یا نادرست بودن تایم مکانیکی رخ داده است.
- تغییرات پارامتر تصحیح سوخت کوتاهمدت (STFT):سوختن سوپاپ دود هوای نسوخته و اکسیژن را وارد مانیفولد دود میکند. سنسور اکسیژن این وضعیت را «مخلوط رقیق (Lean)» میبیند و ECU اشتباهاً سوخت را غنی میکند (STFT مثبت بالا)، در حالی که مشکل کمبود سوخت نیست!
نقش تست فشار هیدرولیکی ریل سوخت
پیش از دست بردن به سوزنهای انژکتور و تست پالس ارسالی از ECU، فشار هیدرولیکی ریل سوخت را با گیج روغنی بسنجید:
- فشار سیستمهای دارای رگلاتور روی ریل: ۲.۵ تا ۳ بار در دور آرام؛ با کشیدن شلنگ خلاء رگلاتور باید ۰.۵ بار افزایش یابد.
- فشار سیستمهای بدون بازگشت (Returnless): ۳.۵ تا ۴.۲ بار ثابت در تمام شرایط کاری.
اگر گیج فشار کمتری نشان دهد، عیب به پمپ بنزین، مغزی پمپ، رگلاتور یا گرفتگی فیلتر برمیگردد و هیچ تنظیم موتوری افت توان خودرو را درمان نخواهد کرد.
یک متخصص حرفهای زمان خود را روی موتور معیوب هدر نمیدهد!
در دوره آموزش جامع برق خودرو و دیاگ تخصصی آکادمی کارنو مهارت، با تدریس مهندس سپهر علیمحمدی،
تمام چکلیستهای تخصصی ورود و تحویل خودرو و تکنیکهای عیبیابی چندلایهای را از صفر تا صد یاد میگیرید
تا همیشه مطمئن، دقیق و پولساز کار کنید.
جمعبندی
تفکیک عیب برقی از مکانیکی نقطه عطف تخصص یک برقکار و تونآپکار ماهر است. با اجرای ۵ دقیقه تست کمپرس و خوانش گیج وکیوم:
- از صرف هزینههای بیدلیل برای مشتری جلوگیری میکنید.
- وقت خود را برای قطعهعوضکردنهای بینتیجه هدر نمیدهید.
- اعتبار و نرخ بازگشت مشتریان وفادار کارگاه خود را چندبرابر میکنید.
اگر خواهان تسلط کامل بر مبانی شبکه، نقشهخوانی، سیستمهای مالتیپلکس و الکترونیک پیشرفته خودرو هستید، دوره جامع آموزش برق خودرو آکادمی کارنو مهارت زیر نظر مهندس سپهر علیمحمدی همان کاتالیزوری است که شما را به بالاترین سطح بازار کار میرساند.
نکتههای تخصصی روزانه: جهت دریافت ویدئوهای تحلیلی عیبیابی خودروهای ایرانی و وارداتی، پیج اینستاگرام کارنو مهارت را دنبال کنید.
15.000.000 تومان
با شرکت در این دوره، از سطح مقدماتی تا پیشرفته، مهارتهای لازم برای عیبیابی و تعمیر سیستمهای برق و انژکتور خودروهای داخلی را کسب کنید. این آموزش جامع، با بهرهگیری از تجربیات عملی و تدریس مهندس سپهر علیمحمدی، شما را برای ورود به بازار کار آماده میکند.
سوالات متداول
۱. تست کمپرس سرد بهتر است یا تست کمپرس گرم؟
تست کمپرس همیشه باید روی موتور در دمای کاری نرمال (حدود ۸۰ تا ۹۰ درجه سانتیگراد) انجام شود؛ زیرا رینگها و پیستون در اثر گرما منبسط شده و تلرانس آببندی در شرایط واقعی عملکرد پیشرانه قرار میگیرد. تست سرد صرفاً برای موتورهای خاموشی است که روشن نمیشوند.
۲. بیشترین اختلاف مجاز کمپرس بین سیلندرهای یک موتور چقدر است؟
اختلاف فشار میان بالاترین و پایینترین سیلندر نباید از ۱۰ درصد تجاوز کند. به عنوان مثال، اگر میانگین کمپرس سه سیلندر ۱۵۰ PSI باشد، افت کمپرس یک سیلندر به زیر ۱۳۵ PSI نشاندهنده نقص مکانیکی در همان محفظه است.
۳. چرا خرابی واشر سرسیلندر باعث خطای سنسور مپ و لرزش شدید میشود؟
هنگامی که واشر سرسیلندر بین دو سیلندر مجاور بسوزد یا فرار کمپرس به مانیفولد رخ دهد، مکش نرمال منیفولد از بین رفته، فشار داخل آن افزایش مییابد و سنسور مپ داده اشتباه ارسال میکند که منجر به برهمخوردن نسبت سوخت و هوا و خطای جرقه ناقص میگردد.
