چگونه افت ولتاژ در مدارهای خودرو هیبریدی را عیب‌یابی کنیم؟

افت ولتاژ خودرو هیبریدی یکی از موضوعات مهم در عیب‌یابی سیستم‌های الکتریکی و الکترونیکی خودروهای هیبریدی است. این مشکل ممکن است باعث عملکرد نامناسب برخی تجهیزات، ثبت کد خطا، اختلال در راه‌اندازی سیستم یا کاهش بازده مدار شود. بااین‌حال، مشاهده افت ولتاژ همیشه به معنی خرابی یک قطعه نیست؛ گاهی مقاومت اضافی در سیم‌کشی، اتصال نامناسب، خوردگی سوکت یا ضعف منبع تغذیه عامل اصلی مشکل است.

برای تشخیص دقیق، باید بدانیم ولتاژ در کدام بخش مدار اندازه‌گیری شده، مدار در چه شرایطی کار می‌کند و مقدار اندازه‌گیری‌شده با مشخصات فنی خودرو چه تفاوتی دارد. در این مقاله از کارنو مهارت، مفهوم افت ولتاژ، دلایل ایجاد آن و اصول عیب‌یابی مدارهای الکتریکی خودرو هیبریدی را بررسی می‌کنیم.

افت ولتاژ در خودرو هیبریدی چیست؟

افت ولتاژ به کاهش اختلاف پتانسیل الکتریکی بین دو نقطه از یک مدار گفته می‌شود. در مدارهای واقعی، سیم‌ها، اتصالات، فیوزها، رله‌ها و سایر اجزا مقاومت الکتریکی دارند. هنگامی که جریان از این بخش‌ها عبور می‌کند، بخشی از ولتاژ در طول مسیر مصرف می‌شود.

مقداری افت ولتاژ در مدارهای الکتریکی طبیعی است؛ اما اگر این مقدار از محدوده تعیین‌شده توسط سازنده بیشتر شود، ممکن است نشان‌دهنده مقاومت اضافی، اتصال نامناسب یا مشکل دیگری در مدار باشد.

برای مثال، اگر یک مصرف‌کننده الکتریکی به ولتاژ مشخصی نیاز داشته باشد، مقاومت غیرعادی در مسیر تغذیه می‌تواند باعث شود ولتاژ کمتری به آن برسد. در چنین شرایطی، مصرف‌کننده ممکن است درست کار نکند یا واحد کنترل مربوطه خطا ثبت کند.

در خودروهای هیبریدی، این موضوع اهمیت بیشتری دارد؛ زیرا خودرو از چندین مدار الکتریکی و الکترونیکی با وظایف متفاوت تشکیل شده است. مدارهای کم‌ولتاژ، سیستم مدیریت باتری، اینورتر و تجهیزات ولتاژ بالا هرکدام الزامات عیب‌یابی خاص خود را دارند.

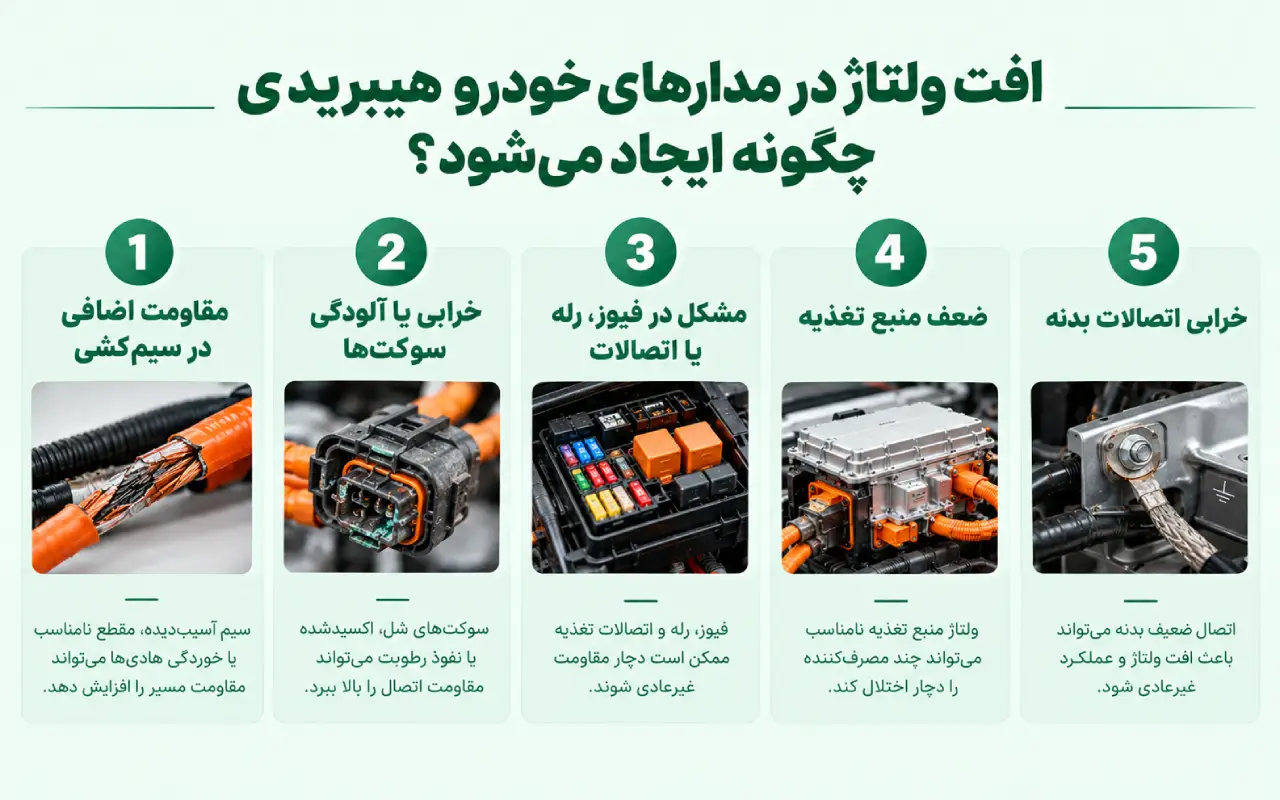

افت ولتاژ در مدارهای خودرو هیبریدی چگونه ایجاد می‌شود؟

افت ولتاژ می‌تواند در بخش‌های مختلف مدار اتفاق بیفتد. برای پیدا کردن علت، ابتدا باید مسیر عبور جریان و شرایط عملکرد مدار مشخص شود.

1. مقاومت اضافی در سیم‌کشی

سیم آسیب‌دیده، سطح مقطع نامناسب، خوردگی رشته‌های هادی یا اتصال نامناسب می‌تواند مقاومت مسیر را افزایش دهد. با عبور جریان، افت ولتاژ بیشتری در این بخش ایجاد می‌شود.

2. خرابی یا آلودگی سوکت‌ها

سوکت‌های شل، پایه‌های اکسیدشده، آلودگی یا نفوذ رطوبت ممکن است باعث افزایش مقاومت اتصال شوند. این مشکل گاهی به‌صورت متناوب ظاهر می‌شود؛ یعنی مدار در یک شرایط عادی کار می‌کند، اما هنگام افزایش بار یا تغییر شرایط، عملکرد آن مختل می‌شود.

3. مشکل در فیوز، رله یا اتصالات

فیوز، رله و اتصالات تغذیه نیز ممکن است بر اثر آسیب یا فرسودگی دچار مقاومت غیرعادی شوند. در این حالت، اندازه‌گیری ولتاژ در دو سمت قطعه می‌تواند به تشخیص محل افت کمک کند؛ البته این بررسی باید با رعایت دستورالعمل فنی و شرایط ایمن انجام شود.

4. ضعف منبع تغذیه

اگر ولتاژ منبع تغذیه با شرایط مورد انتظار مطابقت نداشته باشد، ممکن است چند مصرف‌کننده یا واحد کنترلی به‌طور هم‌زمان دچار اختلال شوند. بنابراین نباید هر افت ولتاژی را مستقیماً به سیم‌کشی نسبت داد؛ وضعیت منبع تغذیه و شرایط بار نیز باید بررسی شود.

5. خرابی اتصالات بدنه

در مدارهایی که از اتصال بدنه برای تکمیل مسیر جریان استفاده می‌کنند، اتصال ضعیف بدنه می‌تواند باعث افت ولتاژ و عملکرد غیرعادی مصرف‌کننده شود. در چنین شرایطی، بررسی مسیر برگشت جریان به‌اندازه بررسی مسیر مثبت اهمیت دارد.

علائم افت ولتاژ در خودرو هیبریدی چیست؟

علائم به مدار درگیر و شدت افت ولتاژ بستگی دارند. برخی از نشانه‌های احتمالی عبارت‌اند از:

• عملکرد ضعیف یا ناپایدار تجهیزات الکتریکی
• روشن‌شدن چراغ هشدار یا ثبت کد خطا
• اختلال در عملکرد برخی واحدهای کنترلی
• تغییر رفتار مدار هنگام افزایش بار الکتریکی
• بروز ایرادهای متناوب
• تفاوت غیرعادی ولتاژ در نقاط مختلف یک مدار

این نشانه‌ها اختصاصی افت ولتاژ نیستند و ممکن است دلایل دیگری نیز داشته باشند. برای مثال، ثبت کد خطا در سیستم هیبریدی لزوماً به معنی خرابی سیم‌کشی نیست. باید کد خطا، داده‌های زنده و شرایط وقوع ایراد در کنار نتایج اندازه‌گیری بررسی شوند.

تفاوت افت ولتاژ طبیعی و غیرعادی چیست؟

وجود مقداری افت ولتاژ در یک مدار دارای جریان طبیعی است. آنچه اهمیت دارد، مقایسه مقدار اندازه‌گیری‌شده با مقدار مجاز همان مدار است.

محدوده قابل‌قبول به عوامل مختلفی بستگی دارد؛ از جمله نوع مدار، جریان عبوری، طول و سطح مقطع سیم، نوع اتصالات و مشخصات طراحی خودرو.

به همین دلیل، نمی‌توان یک عدد ثابت را به‌عنوان حد مجاز افت ولتاژ برای تمام مدارهای خودروهای هیبریدی در نظر گرفت. معیار اصلی باید اطلاعات فنی سازنده باشد.

همچنین اندازه‌گیری ولتاژ در مدار بدون بار ممکن است بعضی مشکلات را نشان ندهد. در برخی شرایط، اتصال معیوب زمانی مشخص می‌شود که مدار تحت بار مناسب قرار دارد. انتخاب شرایط آزمون باید براساس روش تعمیراتی سازنده انجام شود.

روش عیب‌یابی افت ولتاژ خودرو هیبریدی

عیب‌یابی اصولی با تعویض قطعه آغاز نمی‌شود؛ بلکه ابتدا باید مدار و شرایط بروز مشکل مشخص شوند.

مرحله اول: بررسی علائم و شرایط وقوع ایراد

ابتدا مشخص کنید مشکل در چه زمانی رخ می‌دهد. آیا ایراد دائمی است یا متناوب؟ آیا با روشن‌شدن تجهیزات خاص، افزایش بار یا تغییر شرایط کاری ظاهر می‌شود؟

این اطلاعات به محدودکردن محدوده بررسی کمک می‌کند.

مرحله دوم: بررسی کدهای خطا

در صورت ثبت خطا، کدهای مربوط به سیستم معیوب را با دستگاه دیاگ بررسی کنید. اطلاعات ثبت‌شده در کنار شرایط وقوع خطا می‌تواند مسیر عیب‌یابی را روشن‌تر کند.

بااین‌حال، کد خطا فقط یک سرنخ است.

مرحله سوم: بررسی داده‌های زنده

در مدارهایی که واحد کنترل امکان نمایش پارامترهای مرتبط را فراهم می‌کند، داده‌های زنده را بررسی کنید. مقادیر ثبت‌شده باید با شرایط واقعی کارکرد خودرو و مشخصات سازنده سازگار باشند.

در صورت نیاز، از روش‌های پارامترخوانی خودرو برای بررسی رفتار سیستم در شرایط مختلف استفاده می‌شود.

مرحله چهارم: بررسی ظاهری اتصالات و سیم‌کشی

سوکت‌ها، اتصالات، فیوزها، رله‌ها و بخش‌های قابل‌بررسی سیم‌کشی را از نظر آسیب، خوردگی، شل‌شدن یا آثار حرارت بررسی کنید.

اگر نشانه‌ای از آسیب وجود دارد، پیش از اندازه‌گیری‌های تکمیلی باید روش ایمن و مجاز بررسی همان مدار مشخص شود.

مرحله پنجم: اندازه‌گیری تخصصی افت ولتاژ

در مدارهای کم‌ولتاژ و در شرایطی که روش سازنده اجازه می‌دهد، افت ولتاژ بین نقاط مشخص مدار با مولتی‌متر مناسب اندازه‌گیری می‌شود. نتیجه باید با مشخصات فنی همان خودرو مقایسه شود.

در این مرحله، توجه به محل دقیق پراب‌ها، وضعیت بار و شرایط کاری مدار ضروری است. اندازه‌گیری اشتباه یا انجام آزمون در شرایط نامناسب ممکن است نتیجه گمراه‌کننده ایجاد کند.

نکته ایمنی: مدارهای ولتاژ بالای خودرو هیبریدی با مدارهای معمول ۱۲ ولتی یکسان نیستند. برای بررسی بخش‌های ولتاژ بالا باید روش تعمیراتی سازنده، تجهیزات تأییدشده و الزامات ایمنی مربوط به تکنسین آموزش‌دیده رعایت شوند. اندازه‌گیری معمولی افت ولتاژ نباید به اتصال خودسرانه تجهیزات اندازه‌گیری به باتری ولتاژ بالا یا اینورتر منجر شود.

مرحله ششم: تأیید علت اصلی

پس از جمع‌آوری اطلاعات، نتایج اندازه‌گیری باید با نقشه مدار و مشخصات فنی خودرو تطبیق داده شوند. تنها زمانی می‌توان قطعه یا اتصال خاصی را عامل ایراد دانست که شواهد کافی وجود داشته باشد.

پس از تعمیر نیز لازم است عملکرد مدار دوباره بررسی شود تا مشخص شود ایراد برطرف شده و خطا در شرایط مشابه تکرار نمی‌شود.

نقش مولتی‌متر در تشخیص افت ولتاژ

مولتی‌متر یکی از ابزارهای اصلی بررسی مدارهای الکتریکی است؛ اما دقت نتیجه به انتخاب حالت مناسب، محدوده اندازه‌گیری، محل اتصال پراب‌ها و شرایط آزمون بستگی دارد.

در عیب‌یابی افت ولتاژ، مقدار ولتاژ باید در نقاط مشخص و مطابق روش تعریف‌شده برای همان مدار اندازه‌گیری شود. سپس اختلاف اندازه‌گیری‌شده با مقدار مجاز سازنده مقایسه می‌شود.

اندازه‌گیری مقاومت در مدار خاموش می‌تواند در بعضی بررسی‌ها مفید باشد، اما لزوماً جایگزین تست افت ولتاژ در شرایط کاری مناسب نیست. بعضی اتصالات معیوب ممکن است در جریان بسیار کم رفتار متفاوتی نسبت به زمان عبور جریان کاری داشته باشند.

همچنین پیش از استفاده از مولتی‌متر باید مطمئن شد دستگاه و پراب‌ها برای نوع مدار و شرایط اندازه‌گیری مناسب هستند. هرگز از روش‌های معمول اندازه‌گیری مدار کم‌ولتاژ برای آزمون مدار ولتاژ بالا استفاده نکنید.

افت ولتاژ در مدار ۱۲ ولت و سیستم ولتاژ بالای هیبریدی چه تفاوتی دارد؟

در مدارهای کم‌ولتاژ، افت ولتاژ معمولاً در مسیر تغذیه، اتصال بدنه، فیوز، رله یا سیم‌کشی بررسی می‌شود. بااین‌حال، در سیستم ولتاژ بالای خودرو هیبریدی، ساختار مدار، خطرهای الکتریکی و روش‌های مجاز اندازه‌گیری متفاوت هستند.

برای مثال، عیب‌یابی مدار تغذیه یک واحد کنترلی ۱۲ ولتی با بررسی سیستم باتری ولتاژ بالا یا اینورتر یکسان نیست. در سیستم ولتاژ بالا، جداسازی ایمن، تأیید وضعیت بی‌برقی و استفاده از تجهیزات مناسب باید مطابق دستورالعمل سازنده انجام شود.

در خودروهای هیبریدی، عیب‌یابی مدار ۱۲ ولت با بررسی مدار ولتاژ بالا تفاوت دارد؛ زیرا سیستم ولتاژ بالای خودرو هیبریدی به تجهیزات تخصصی و الزامات ایمنی مشخصی نیاز دارد.

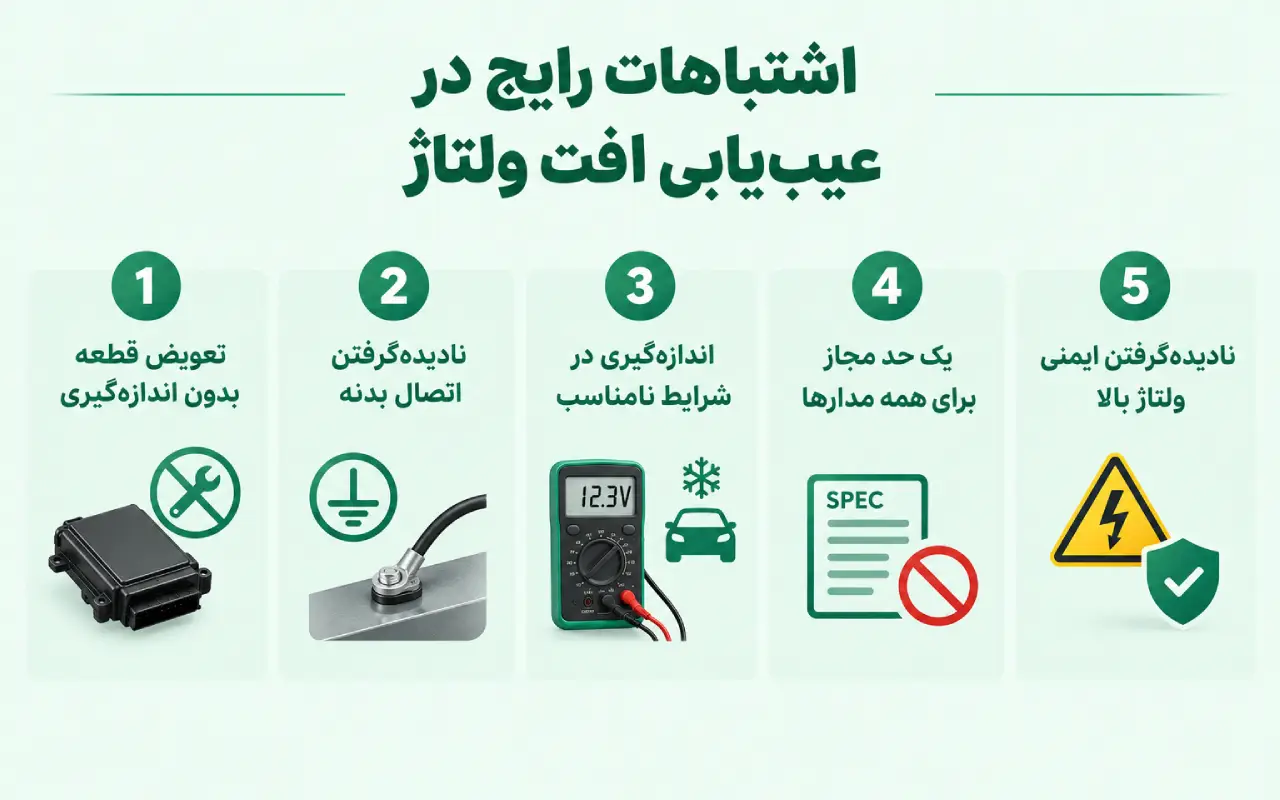

اشتباهات رایج در عیب‌یابی افت ولتاژ

ر عیب‌یابی افت ولتاژ خودرو هیبریدی، تصمیم‌گیری بر اساس حدس می‌تواند باعث تعویض قطعات سالم و افزایش هزینه تعمیر شود. برای تشخیص درست، باید ولتاژ مدار در شرایط مناسب اندازه‌گیری شود و نتایج با مشخصات فنی سازنده مطابقت داده شوند. در ادامه، اشتباهات رایجی را بررسی می‌کنیم که ممکن است روند عیب‌یابی را مختل کنند.

1. تعویض قطعه بدون اندازه‌گیری

روشن‌شدن چراغ هشدار یا ثبت کد خطا به‌تنهایی دلیل کافی برای تعویض یک قطعه نیست. ابتدا باید محل و علت افت ولتاژ مشخص شود.

2. نادیده‌گرفتن اتصال بدنه

بررسی مسیر مثبت بدون توجه به مسیر برگشت جریان می‌تواند باعث شود بخشی از علت اصلی مشکل نادیده گرفته شود.

3. اندازه‌گیری در شرایط نامناسب

ولتاژ مدار ممکن است با تغییر بار و شرایط کاری تغییر کند. بنابراین نتیجه اندازه‌گیری باید در شرایط تعریف‌شده و قابل‌مقایسه به دست آمده باشد.

4. استفاده از یک حد مجاز برای همه مدارها

محدوده مجاز افت ولتاژ به طراحی مدار و مشخصات خودرو وابسته است. استفاده از اعداد عمومی بدون مراجعه به اطلاعات فنی ممکن است نتیجه‌گیری اشتباه ایجاد کند.

5. نادیده‌گرفتن ایمنی سیستم ولتاژ بالا

مدار ولتاژ بالای خودرو هیبریدی خطر جدی برق‌گرفتگی دارد. بررسی این بخش باید به افراد آموزش‌دیده و واجد صلاحیت سپرده شود و تنها طبق دستورالعمل سازنده انجام گیرد.

چگونه مهارت عیب‌یابی افت ولتاژ را تقویت کنیم؟

برای عیب‌یابی دقیق مدارهای خودرو، آشنایی با اصول برق، نقشه‌خوانی، کار با مولتی‌متر، تحلیل داده‌های دیاگ و تشخیص تفاوت بین خرابی قطعه و ایراد مدار ضروری است.

تمرین عیب‌یابی باید با شناخت مدار، رعایت شرایط ایمنی و مقایسه نتایج با اطلاعات فنی انجام شود. در خودروهای هیبریدی، این مهارت‌ها باید با شناخت معماری سیستم‌های کم‌ولتاژ و ولتاژ بالا همراه باشند.

اگر می‌خواهید این مهارت‌ها را به‌صورت اصولی یاد بگیرید، می‌توانید سرفصل‌های دوره های آموزش برق خودرو را بررسی کنید. همچنین برای دنبال‌کردن آموزش‌ها و مطالب تخصصی بیشتر، صفحه اینستاگرام کارنو مهارت در دسترس شماست.

نتیجه‌گیری

افت ولتاژ خودرو هیبریدی می‌تواند ناشی از مقاومت اضافی در سیم‌کشی، اتصالات نامناسب، ضعف منبع تغذیه یا مشکلات دیگر مدار باشد. برای تشخیص دقیق، باید علائم، کدهای خطا، داده‌های زنده و نتایج اندازه‌گیری را در کنار مشخصات فنی سازنده بررسی کرد.

اصل مهم این است که پیش از تعویض قطعه، علت اصلی افت ولتاژ مشخص شود. همچنین عیب‌یابی مدارهای ولتاژ بالا باید با رعایت کامل الزامات ایمنی و توسط تکنسین آموزش‌دیده انجام شود.

سوالات متداول

1. افت ولتاژ خودرو هیبریدی به چه معناست؟

افت ولتاژ به کاهش اختلاف پتانسیل بین دو نقطه مدار گفته می‌شود. اگر این مقدار از محدوده مجاز سازنده بیشتر باشد، ممکن است به وجود مقاومت اضافی یا ایراد دیگری در مدار اشاره کند.

2. مهم‌ترین علت‌های افت ولتاژ در خودرو هیبریدی چیست؟

مقاومت اضافی سیم‌کشی، سوکت‌های معیوب، خوردگی اتصالات، مشکلات فیوز یا رله، ضعف منبع تغذیه و اتصال بدنه نامناسب از علت‌های احتمالی هستند.

3. آیا با مولتی‌متر می‌توان افت ولتاژ را بررسی کرد؟

بله، در مدارهایی که روش آزمون اجازه می‌دهد، مولتی‌متر مناسب برای اندازه‌گیری افت ولتاژ استفاده می‌شود. محل اندازه‌گیری و شرایط کاری باید مطابق دستورالعمل فنی خودرو انتخاب شوند.

4. آیا افت ولتاژ همیشه به معنی خرابی قطعه است؟

خیر. ممکن است علت مشکل در سیم‌کشی، سوکت، اتصال بدنه یا منبع تغذیه باشد. برای تشخیص قطعه معیوب، اندازه‌گیری و بررسی مدار ضروری است.

5. آیا عیب‌یابی افت ولتاژ در سیستم ولتاژ بالا خطرناک است؟

بله، سیستم ولتاژ بالای خودرو هیبریدی خطر جدی برق‌گرفتگی دارد. بررسی این بخش باید توسط افراد آموزش‌دیده و با رعایت دستورالعمل سازنده و تجهیزات مناسب انجام شود.

6. چرا باید افت ولتاژ را در شرایط کاری مناسب بررسی کرد؟

برخی اتصالات معیوب در شرایط جریان کم ممکن است طبیعی به نظر برسند، اما هنگام افزایش بار افت ولتاژ بیشتری ایجاد کنند. به همین دلیل، شرایط آزمون باید با روش فنی همان مدار مطابقت داشته باشد.
