تست مقاومت عایقی در خودرو هیبریدی؛ روش کار و نکات ایمنی

تست مقاومت عایقی خودرو هیبریدی یکی از بررسی‌های تخصصی در عیب‌یابی سیستم برق ولتاژ بالاست. این آزمون برای ارزیابی وضعیت عایق‌بندی مدارهای الکتریکی و شناسایی احتمال نشتی جریان میان مدار ولتاژ بالا و بدنه یا نقاط مرجع تعیین‌شده انجام می‌شود.

در خودروهای هیبریدی، اجزایی مانند باتری ولتاژ بالا، اینورتر، موتور الکتریکی و کابل‌های مخصوص ولتاژ بالا باید عایق‌بندی مناسبی داشته باشند. اگر عایق یک کابل آسیب ببیند، رطوبت وارد یک مجموعه الکتریکی شود یا یکی از قطعات دچار نقص داخلی شود، مقاومت عایقی ممکن است کاهش پیدا کند و سامانه پایش خودرو خطا ثبت کند.

بااین‌حال، پایین‌بودن مقاومت عایقی همیشه به معنی خرابی باتری نیست. برای تشخیص دقیق باید معماری مدار، اطلاعات دیاگ و دستورالعمل فنی همان خودرو بررسی شود.

در این مقاله از کارنو مهارت با مفهوم مقاومت عایقی، کاربرد تست مِگِر، شرایط انجام آزمون، تفسیر نتایج و مهم‌ترین نکات ایمنی آشنا می‌شویم.

مقاومت عایقی در خودرو هیبریدی چیست؟

مقاومت عایقی نشان می‌دهد عایق الکتریکی تا چه اندازه در برابر عبور جریان ناخواسته مقاومت می‌کند. در خودروهای هیبریدی، این ویژگی اهمیت زیادی دارد؛ زیرا مدار ولتاژ بالا باید از بدنه خودرو و بخش‌هایی که نباید با آن‌ها ارتباط الکتریکی مستقیم داشته باشد، به‌درستی ایزوله بماند.

مقاومت عایقی معمولاً با واحد اهم یا مگااهم بیان می‌شود. هر مگااهم برابر با یک میلیون اهم است.

اگر مقاومت عایقی کاهش پیدا کند، احتمال وجود مسیر ناخواسته برای عبور جریان افزایش می‌یابد. علت این وضعیت می‌تواند آسیب‌دیدن عایق کابل، نفوذ رطوبت، آلودگی، خرابی آب‌بندی یا نقص در یکی از قطعات الکتریکی باشد.

البته مقدار قابل‌قبول مقاومت عایقی به طراحی خودرو، ولتاژ سیستم، شرایط اندازه‌گیری و مشخصات سازنده بستگی دارد. بنابراین نمی‌توان یک عدد عمومی را برای تمام خودروهای هیبریدی معیار قطعی سلامت در نظر گرفت.

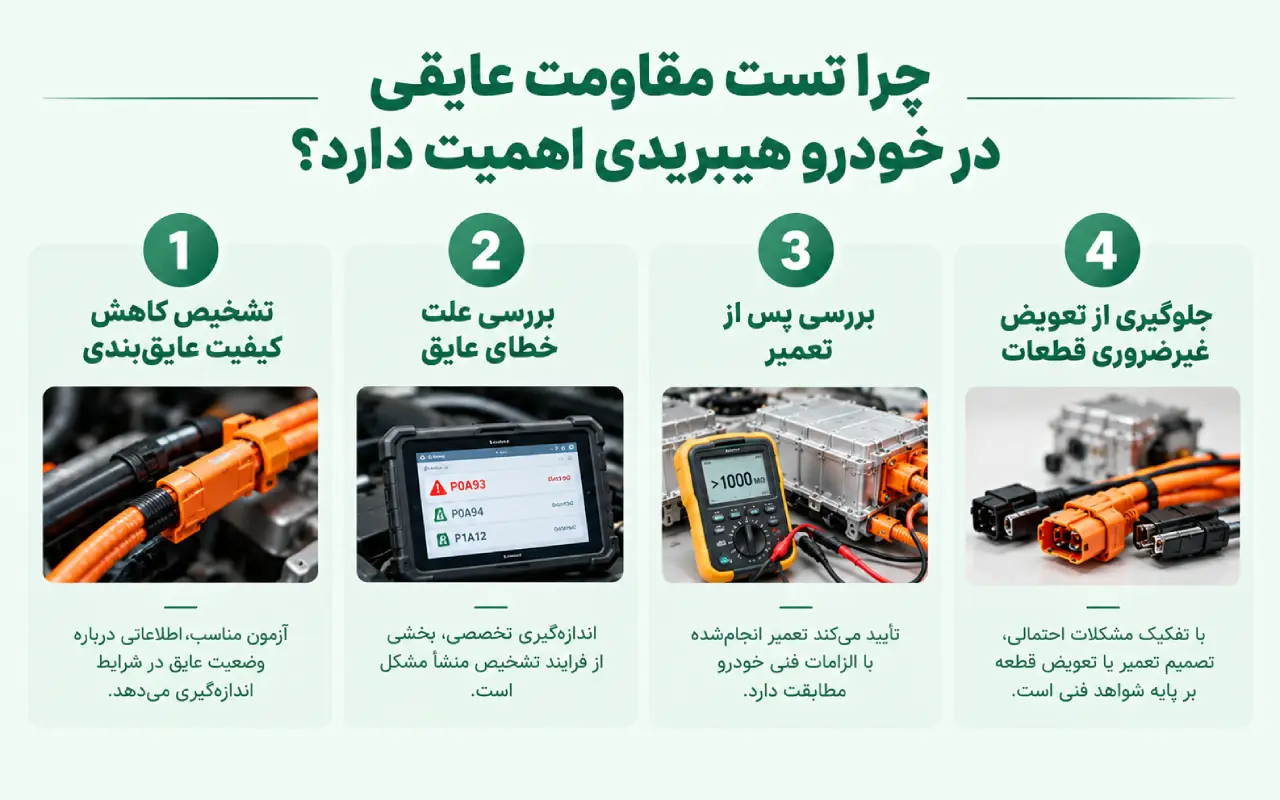

چرا تست مقاومت عایقی در خودرو هیبریدی اهمیت دارد؟

تست مقاومت عایقی می‌تواند در شرایط مشخص به شناسایی مشکلاتی کمک کند که با مشاهده ظاهری کابل‌ها یا خواندن کد خطا به‌تنهایی قابل تشخیص نیستند.

1. تشخیص کاهش کیفیت عایق‌بندی

عایق کابل‌ها و قطعات الکتریکی ممکن است در اثر حرارت، فرسودگی، آسیب مکانیکی یا شرایط محیطی دچار افت کیفیت شود. آزمون مناسب می‌تواند اطلاعاتی درباره وضعیت عایق در شرایط اندازه‌گیری فراهم کند.

2. بررسی علت خطای عایق

اگر سامانه پایش خودرو خطای عایق ثبت کرده باشد، اندازه‌گیری تخصصی می‌تواند بخشی از فرایند تشخیص منشأ مشکل باشد. نتیجه باید همراه با کدهای خطا، داده‌های زنده و اطلاعات فنی خودرو تفسیر شود.

3. بررسی پس از تعمیر

در برخی فرایندهای تعمیراتی، پس از رفع ایراد باید وضعیت عایق‌بندی مطابق دستورالعمل سازنده دوباره ارزیابی شود. این کار کمک می‌کند مشخص شود نتیجه تعمیر با الزامات فنی خودرو مطابقت دارد یا خیر.

4. جلوگیری از تعویض غیرضروری قطعات

تست اصولی می‌تواند به تفکیک مشکلات احتمالی کابل‌ها، اتصالات و قطعات کمک کند. در نتیجه، تصمیم برای تعمیر یا تعویض قطعه بر پایه شواهد فنی گرفته می‌شود، نه صرفاً بر اساس وجود یک کد خطا.

دستگاه مِگِر چیست و چه کاربردی دارد؟

مِگِر یا دستگاه تست مقاومت عایقی، ابزاری است که با اعمال ولتاژ آزمون مشخص، وضعیت مقاومت عایقی یک مدار یا تجهیز را ارزیابی می‌کند.

این دستگاه معمولاً برای بررسی عایق در تجهیزات الکتریکی استفاده می‌شود؛ اما استفاده از آن در خودروهای هیبریدی به دقت ویژه‌ای نیاز دارد. مدارهای ولتاژ بالای این خودروها ممکن است به باتری، اینورتر، واحدهای کنترل و تجهیزات الکترونیکی حساسی متصل باشند که در برابر روش‌های نامناسب آزمون آسیب‌پذیرند.

به همین دلیل، استفاده از مِگِر تنها زمانی مجاز است که سازنده برای همان مدار، روش آزمون، نقاط اتصال، ولتاژ آزمون و شرایط جداسازی را مشخص کرده باشد.

نکته ایمنی: اتصال خودسرانه مِگِر به باتری ولتاژ بالا، اینورتر، ECU یا مدارهای الکترونیکی می‌تواند باعث آسیب جدی به تجهیزات و ایجاد خطر برق‌گرفتگی شود.

تفاوت تست مقاومت عایقی با اندازه‌گیری مقاومت معمولی چیست؟

این دو آزمون هدف و روش یکسانی ندارند.

اندازه‌گیری مقاومت معمولی با مولتی‌متر برای بررسی بسیاری از قطعات و مدارها استفاده می‌شود. این اندازه‌گیری در محدوده و شرایط کاری مشخص دستگاه انجام می‌شود و لزوماً برای ارزیابی مقاومت عایقی در ولتاژ آزمون مناسب طراحی نشده است.

در مقابل، تست مقاومت عایقی با دستگاهی مانند مِگِر انجام می‌شود که برای اعمال ولتاژ آزمون و ارزیابی عایق طراحی شده است.

بااین‌حال، تست عایقی همیشه بهترین یا مجازترین روش برای هر قطعه خودرو نیست. در بعضی مدارها، سازنده روش تشخیصی دیگری را تعیین می‌کند یا اتصال مستقیم دستگاه تست عایقی را ممنوع می‌داند.

بنابراین پیش از انتخاب ابزار، باید مشخص شود کدام آزمون برای مدار موردنظر مجاز و مناسب است.

پیش از تست مقاومت عایقی چه مواردی باید بررسی شوند؟

پیش از هر آزمون تخصصی، باید اطلاعات فنی خودرو و شرایط ایمنی مشخص باشند. این مرحله از انتخاب روش نادرست و آسیب‌دیدن قطعات جلوگیری می‌کند.

1. شناسایی معماری سیستم ولتاژ بالا

ساختار سیستم هیبریدی در همه خودروها یکسان نیست. محل باتری، نوع اینورتر، مسیر کابل‌ها و نحوه اتصال اجزا به طراحی خودرو بستگی دارد.

برای انتخاب روش صحیح آزمون، باید نقشه مدار و دستورالعمل تعمیراتی همان مدل بررسی شود.

2. بررسی کدهای خطا با دیاگ

کدهای خطا می‌توانند نشان دهند که سامانه پایش عایق چه وضعیتی را تشخیص داده است. بااین‌حال، کد ثبت‌شده به‌تنهایی محل دقیق ایراد را مشخص نمی‌کند.

خواندن کدها و بررسی داده‌های مرتبط، به تعیین مسیر تشخیص کمک می‌کند.

3. بررسی شرایط محیطی و سابقه تعمیر

نفوذ آب، شست‌وشوی نامناسب، تصادف، تعمیرات قبلی یا آسیب‌دیدن کابل‌ها می‌توانند سرنخ‌هایی برای عیب‌یابی باشند.

این موارد باید در کنار اطلاعات دیاگ و نتایج آزمون‌های مجاز بررسی شوند.

4. مشخص‌کردن روش آزمون مجاز

پیش از استفاده از مِگِر یا هر ابزار دیگری، باید ولتاژ آزمون، نقاط اتصال و اجزایی که لازم است طبق دستورالعمل از مدار جدا شوند، مشخص باشند.

نباید صرفاً به دلیل مشاهده خطای عایق، یک روش اندازه‌گیری عمومی را روی تمام اجزای ولتاژ بالا اجرا کرد.

روش انجام تست مقاومت عایقی خودرو هیبریدی

تست مقاومت عایقی باید توسط فرد آموزش‌دیده و مطابق دستورالعمل سازنده انجام شود. مراحل زیر، چارچوب کلی فرایند را توضیح می‌دهند و جایگزین دستورالعمل تعمیراتی اختصاصی خودرو نیستند.

مرحله اول: بررسی اطلاعات فنی خودرو

ابتدا مدل خودرو، معماری سیستم ولتاژ بالا و روش تشخیصی توصیه‌شده توسط سازنده مشخص می‌شود.

در این مرحله باید معلوم شود که آیا آزمون مقاومت عایقی برای مدار موردنظر مجاز است و چه شرایطی برای اجرای آن لازم است.

مرحله دوم: ایمن‌سازی خودرو

پیش از کار روی مدار ولتاژ بالا، خودرو باید طبق روش رسمی سازنده در وضعیت ایمن قرار گیرد.

این فرایند ممکن است شامل غیرفعال‌سازی سیستم ولتاژ بالا، رعایت زمان انتظار تعیین‌شده و تأیید نبود ولتاژ با ابزار مناسب باشد. خاموش‌کردن خودرو به‌تنهایی تضمین نمی‌کند که همه بخش‌ها بی‌خطر هستند.

این مرحله فقط باید توسط فرد دارای صلاحیت و با تجهیزات حفاظت فردی مناسب انجام شود.

مرحله سوم: تعیین نقاط آزمون

نقاط اندازه‌گیری باید از روی نقشه مدار و دستورالعمل سازنده مشخص شوند.

در برخی خودروها، آزمون فقط روی بخش یا قطعه مشخصی مجاز است. ممکن است لازم باشد اجزای حساس از مدار جدا شوند یا از روش اختصاصی خود سازنده استفاده شود.

بدون تعیین دقیق نقاط مجاز، نباید دستگاه تست عایقی را به مدار متصل کرد.

مرحله چهارم: انتخاب دستگاه و تنظیمات مناسب

دستگاه باید برای نوع آزمون موردنظر مناسب باشد و تنظیمات آن با مشخصات فنی سازنده مطابقت داشته باشد.

ولتاژ آزمون را نباید بر اساس حدس یا تجربه مربوط به یک خودرو دیگر انتخاب کرد. ولتاژ نامناسب می‌تواند به عایق یا تجهیزات الکترونیکی آسیب برساند.

مرحله پنجم: انجام آزمون مطابق دستورالعمل

پس از تأیید شرایط ایمنی و آماده‌سازی تجهیزات، آزمون دقیقاً مطابق روش تعیین‌شده توسط سازنده انجام می‌شود.

نحوه اتصال دستگاه، مدت آزمون، شرایط اندازه‌گیری و روش تخلیه انرژی ذخیره‌شده پس از آزمون باید از دستورالعمل همان خودرو پیروی کند.

مرحله ششم: ثبت و تفسیر نتیجه

مقدار اندازه‌گیری‌شده باید همراه با شرایط آزمون ثبت شود و با حدود تعیین‌شده توسط سازنده مقایسه شود.

مقدار مقاومت عایقی بدون دانستن شرایط اندازه‌گیری، نوع مدار و مشخصات فنی خودرو برای اعلام سلامت یا خرابی کافی نیست.

مرحله هفتم: تأیید نتیجه تعمیر

اگر تعمیر یا تعویض قطعه‌ای انجام شده باشد، بررسی نهایی باید طبق روش رسمی سازنده صورت گیرد. سپس وضعیت خطاها و عملکرد سیستم دوباره ارزیابی می‌شود.

پاک‌کردن کد خطا بدون رفع علت اصلی، جایگزین تأیید فنی نتیجه تعمیر نیست.

چگونه نتیجه تست مقاومت عایقی را تفسیر کنیم؟

تفسیر نتیجه باید با مشخصات فنی همان خودرو انجام شود. عددی که در یک سیستم قابل‌قبول است، لزوماً برای سیستم دیگری معیار مناسبی نیست.

به‌طور کلی، اگر مقدار اندازه‌گیری‌شده پایین‌تر از حد تعیین‌شده توسط سازنده باشد، باید احتمال وجود مشکل عایقی بررسی شود. اگر مقدار با محدوده مجاز مطابقت داشته باشد، این نتیجه فقط وضعیت مدار را در شرایط همان آزمون نشان می‌دهد و لزوماً تمام عیب‌های احتمالی را رد نمی‌کند.

در تفسیر نتیجه باید به این موارد توجه کرد:

• مقدار مقاومت ثبت‌شده
• ولتاژ آزمون و روش اندازه‌گیری
• دما و شرایط محیطی
• نوع مدار و قطعه مورد بررسی
• مشخصات اعلام‌شده توسط سازنده
• نتایج دیاگ و سایر آزمون‌های مرتبط

اگر نتیجه با علائم خودرو یا اطلاعات دیاگ هم‌خوانی نداشته باشد، باید مسیر تشخیص دوباره بررسی شود.

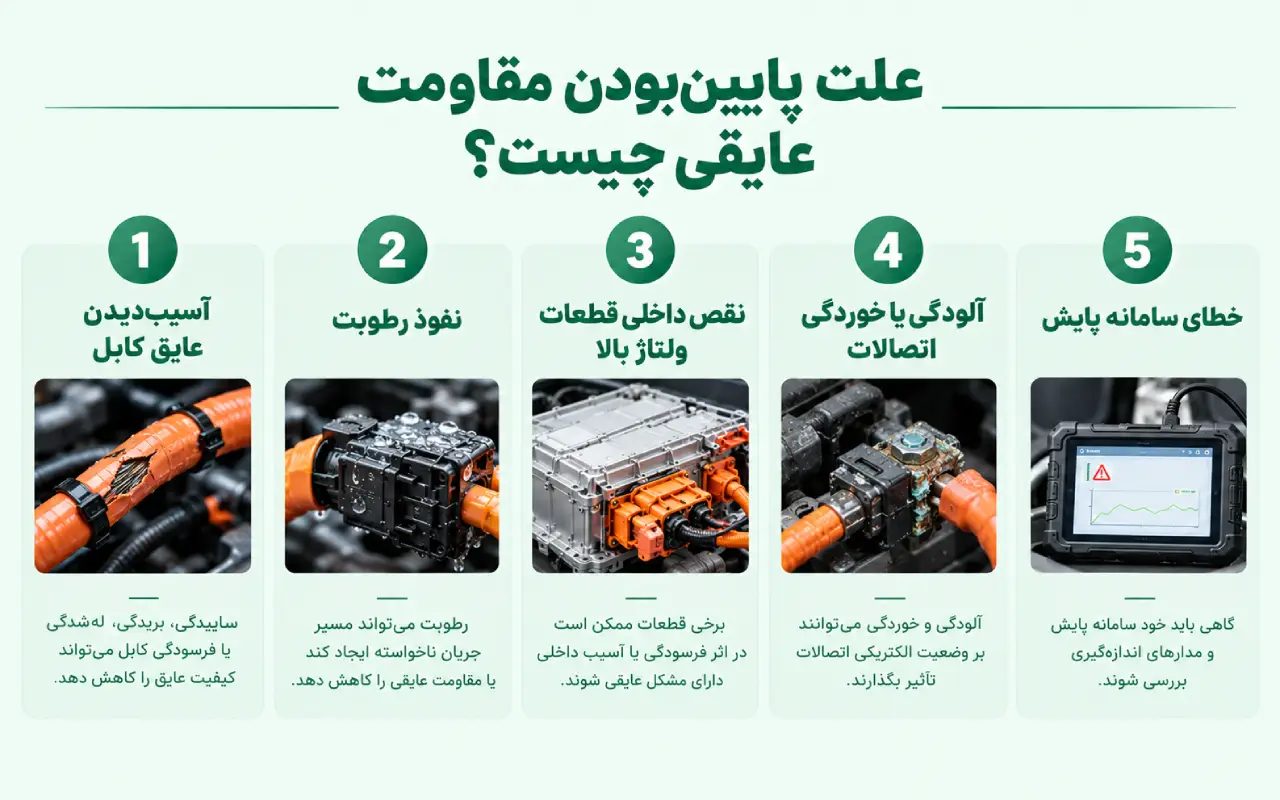

علت پایین‌بودن مقاومت عایقی چیست؟

کاهش مقاومت عایقی می‌تواند دلایل مختلفی داشته باشد و برای تعیین منشأ آن باید مدار به‌صورت هدفمند بررسی شود.

1. آسیب‌دیدن عایق کابل

ساییدگی، بریدگی، له‌شدگی یا فرسودگی کابل می‌تواند کیفیت عایق را کاهش دهد. بررسی ظاهری ممکن است به شناسایی آسیب کمک کند، اما همیشه برای تشخیص قطعی کافی نیست.

2. نفوذ رطوبت

رطوبت در برخی شرایط می‌تواند مسیر عبور جریان ناخواسته ایجاد کند یا مقاومت عایقی را کاهش دهد. باید منشأ نفوذ و وضعیت آب‌بندی نیز بررسی شود.

3. نقص داخلی قطعات ولتاژ بالا

برخی اجزای الکتریکی ممکن است در اثر فرسودگی یا آسیب داخلی دچار مشکل عایقی شوند. تعیین قطعه معیوب نیازمند آزمون‌های مجاز و روش تشخیصی مناسب است.

4. آلودگی یا خوردگی اتصالات

آلودگی و خوردگی ممکن است بر وضعیت الکتریکی اتصالات تأثیر بگذارند. در این شرایط باید مشخص شود که مشکل به اتصال، آب‌بندی یا بخش دیگری از مدار مربوط است.

5. خطای سامانه پایش

گاهی لازم است خود سامانه پایش عایق و مدارهای اندازه‌گیری آن نیز بررسی شوند. وجود خطا به‌تنهایی ثابت نمی‌کند که کاهش مقاومت عایقی در یک قطعه خاص رخ داده است.

تفاوت تست عایق با عیب‌یابی از طریق دیاگ چیست؟

دیاگ و تست مقاومت عایقی ابزارهایی با نقش متفاوت هستند و ممکن است در کنار یکدیگر استفاده شوند.

دستگاه دیاگ برای خواندن کدهای خطا، مشاهده داده‌های زنده و بررسی وضعیت واحدهای کنترلی کاربرد دارد. این اطلاعات به شناسایی شرایطی که خطا در آن ثبت شده کمک می‌کنند.

در مقابل، تست مقاومت عایقی برای ارزیابی ویژگی عایقی مدار یا تجهیز مشخص، در شرایط آزمون تعیین‌شده، به کار می‌رود.

دیاگ به‌تنهایی همیشه محل دقیق ایراد را مشخص نمی‌کند و تست مقاومت عایقی نیز به‌تنهایی همه مشکلات سیستم هیبریدی را آشکار نمی‌سازد. ترکیب این اطلاعات با نقشه مدار، مشخصات سازنده و آزمون‌های تکمیلی می‌تواند به تشخیص دقیق‌تر کمک کند.

اشتباهات رایج هنگام تست مقاومت عایقی خودرو هیبریدی

برای جلوگیری از آسیب به قطعات الکترونیکی و بروز خطر در سیستم ولتاژ بالای خودرو هیبریدی، رعایت چند اصل هنگام تست مقاومت عایقی ضروری است. در ادامه، اشتباهات رایج این آزمون و نکاتی را بررسی می‌کنیم که به عیب‌یابی دقیق‌تر و ایمن‌تر کمک می‌کنند.

۱. استفاده از مِگِر بدون بررسی دستورالعمل سازنده

یکی از خطرناک‌ترین اشتباهات، اتصال دستگاه تست عایقی به مداری است که برای آن روش آزمون مشخص نشده است. این کار می‌تواند به قطعات الکترونیکی آسیب بزند.

۲. انتخاب ولتاژ آزمون بر اساس حدس

ولتاژ آزمون باید با توجه به دستورالعمل رسمی خودرو انتخاب شود. انتخاب ولتاژ نامناسب ممکن است نتیجه نادرست ایجاد کند یا به عایق و تجهیزات آسیب برساند.

۳. فرض‌کردن اینکه هر خطای عایق از باتری است

خطای عایق می‌تواند از بخش‌های مختلف سیستم ولتاژ بالا ناشی شود. پیش از تصمیم‌گیری درباره تعویض باتری باید علت اصلی مشخص شود.

۴. نادیده‌گرفتن ایمنی پس از آزمون

برخی تجهیزات می‌توانند انرژی الکتریکی ذخیره‌شده داشته باشند. اجرای مراحل ایمنی و تخلیه انرژی مطابق دستورالعمل سازنده ضروری است.

۵. اعلام سلامت بر اساس یک عدد بدون شرایط آزمون

نتیجه اندازه‌گیری فقط زمانی قابل تفسیر است که روش آزمون، نوع مدار و محدوده مجاز مشخص باشند. مقایسه با یک عدد عمومی می‌تواند باعث تشخیص اشتباه شود.

نکات ایمنی مهم در تست مقاومت عایقی

سیستم ولتاژ بالای خودروهای هیبریدی خطر برق‌گرفتگی جدی دارد. حتی زمانی که خودرو خاموش است، نباید فرض کرد که همه اجزای سیستم بی‌خطر هستند.

مهم‌ترین نکات ایمنی عبارت‌اند از:

• کار روی مدار ولتاژ بالا را به فرد آموزش‌دیده و دارای صلاحیت بسپارید.
• از تجهیزات حفاظت فردی و ابزارهای مناسب برای همان سیستم استفاده کنید.
• پیش از آزمون، دستورالعمل رسمی سازنده را بررسی کنید.
• از اتصال خودسرانه مِگِر به باتری، اینورتر، ECU یا مدارهای الکترونیکی خودداری کنید.
• روش غیرفعال‌سازی سیستم و تأیید نبود ولتاژ را دقیقاً مطابق دستورالعمل انجام دهید.
• در صورت نامشخص‌بودن نقاط اتصال یا روش آزمون، از ادامه کار خودداری کنید.

توجه: این مقاله توضیح آموزشی درباره اصول تست عایقی است؛ برای اجرای عملی آزمون باید از راهنمای تعمیراتی اختصاصی همان خودرو استفاده شود.

چرا یادگیری اصول تست عایقی برای تعمیرکار برق خودرو اهمیت دارد؟

تعمیرکار خودروهای هیبریدی باید علاوه بر شناخت اجزای ولتاژ بالا، با محدودیت‌های ابزارهای اندازه‌گیری و الزامات ایمنی نیز آشنا باشد.

شناخت سیستم ولتاژ بالای خودرو هیبریدی کمک می‌کند ارتباط میان باتری، اینورتر، موتور الکتریکی و مدارهای مرتبط بهتر درک شود. همچنین تسلط بر خواندن کدهای خطا و داده‌های زنده، انتخاب مسیر تشخیص را هدفمندتر می‌کند.

در این حوزه، دانش نظری به‌تنهایی کافی نیست؛ اجرای صحیح روش‌های ایمن، استفاده از نقشه مدار و تفسیر نتایج براساس مشخصات سازنده نیز اهمیت دارد.

اگر می‌خواهید دانش خود را در زمینه برق و عیب‌یابی خودرو توسعه دهید، می‌توانید جزئیات دوره های آموزش برق خودرو را بررسی کنید. برای مشاهده محتوای آموزشی و نکات تخصصی سپهر علیمحمدی نیز می‌توانید به صفحه اینستاگرام کارنو مهارت مراجعه کنید.

نتیجه‌گیری

تست مقاومت عایقی خودرو هیبریدی یکی از روش‌های تخصصی برای ارزیابی وضعیت عایق‌بندی مدارهای ولتاژ بالاست. این آزمون می‌تواند در بررسی خطای عایق و تشخیص برخی مشکلات الکتریکی مؤثر باشد؛ اما روش اجرا و تفسیر نتیجه باید مطابق مشخصات سازنده باشد.

استفاده از مِگِر بدون شناخت مدار، انتخاب ولتاژ آزمون بر اساس حدس یا دست‌کاری خودسرانه تجهیزات ولتاژ بالا می‌تواند به قطعات آسیب بزند و خطر جانی ایجاد کند.

برای تشخیص دقیق باید نتایج آزمون عایقی در کنار اطلاعات دیاگ، نقشه مدار و سایر بررسی‌های فنی ارزیابی شوند. اصل مهم این است که هیچ عدد یا کد خطایی را بدون توجه به شرایط آزمون و مشخصات خودرو، معیار قطعی سلامت یا خرابی در نظر نگیریم.

سوالات متداول

1. تست مقاومت عایقی خودرو هیبریدی چیست؟

این آزمون برای ارزیابی وضعیت عایق الکتریکی یک مدار یا تجهیز در شرایط مشخص انجام می‌شود تا مشخص شود مقاومت عایقی با حدود تعیین‌شده توسط سازنده مطابقت دارد یا خیر.

2. دستگاه مِگِر چه کاربردی دارد؟

مِگِر دستگاه تست مقاومت عایقی است که با اعمال ولتاژ آزمون مشخص، مقاومت عایق را ارزیابی می‌کند. استفاده از آن در خودرو هیبریدی باید مطابق دستورالعمل سازنده باشد.

3. آیا می‌توان مقاومت عایقی همه خودروهای هیبریدی را با یک عدد مقایسه کرد؟

خیر. محدوده مجاز به طراحی خودرو، نوع مدار، شرایط آزمون و مشخصات سازنده بستگی دارد. معیار باید از اطلاعات فنی همان خودرو گرفته شود.

4. آیا تست مقاومت عایقی می‌تواند خرابی باتری را مشخص کند؟

این آزمون ممکن است در بررسی وضعیت عایقی بخش‌های مشخصی از سیستم کمک کند، اما به‌تنهایی برای اثبات خرابی باتری یا تصمیم قطعی درباره تعویض آن کافی نیست.

5. آیا استفاده از مِگِر روی اینورتر خودرو هیبریدی مجاز است؟

فقط در صورتی که سازنده برای مدار موردنظر روش آزمون مشخصی ارائه کرده باشد. اتصال خودسرانه دستگاه به اینورتر یا مدارهای الکترونیکی می‌تواند به تجهیزات آسیب بزند.

6. آیا تست مقاومت عایقی با دیاگ انجام می‌شود؟

دیاگ معمولاً برای خواندن کدهای خطا و بررسی داده‌های سیستم استفاده می‌شود؛ تست مقاومت عایقی یک آزمون جداگانه است که به ابزار مناسب و روش مجاز سازنده نیاز دارد.
