سیستم DHT در خودروهای هیبریدی چیست؟ ساختار، نحوه کار و عیبیابی
خودروهای هیبریدی فقط از ترکیب یک موتور بنزینی و یک موتور الکتریکی تشکیل نشده‌اند؛ بلکه مجموعه‌ای از قطعات مکانیکی، الکتریکی
خودروهای هیبریدی فقط از ترکیب یک موتور بنزینی و یک موتور الکتریکی تشکیل نشده‌اند؛ بلکه مجموعه‌ای از قطعات مکانیکی، الکتریکی و الکترونیکی باید با یکدیگر هماهنگ شوند تا خودرو بتواند در شرایط مختلف رانندگی، نیروی محرک مناسبی تولید کند. یکی از فناوری‌هایی که برای مدیریت انتقال توان در برخی از این خودروها استفاده میشود، سیستم DHT است.
DHT در بسیاری از کاربردهای فنی به گیربکس اختصاصی خودروهای هیبریدی اشاره دارد؛ مجموعه‌ای که می‌تواند موتور الکتریکی، چرخ‌دنده‌ها، کلاچ‌ها و سازوکارهای انتقال توان را در یک ساختار یکپارچه ترکیب کند. بااین‌حال، نام DHT در محصولات مختلف همیشه به یک ساختار کاملاً یکسان اشاره نمی‌کند و بعضی خودروسازان از این اصطلاح برای معرفی فناوری هیبریدی گسترده‌تری استفاده میکنند.
برای تعمیرکار برق خودرو، شناخت DHT اهمیت زیادی دارد؛ زیرا کاهش توان، تغییر غیرعادی حالت رانندگی یا ثبت خطای سیستم هیبرید الزاماً به معنای خرابی خود گیربکس نیست. برای تشخیص دقیق باید مسیر انتقال توان، وضعیت موتورهای الکتریکی، دادههای زنده و ارتباط میان واحدهای کنترلی بررسی شود.
در این مقاله از کارنو مهارت سیستم DHT در خودروهای هیبریدی چیست؟ اجزای اصلی، نحوه عملکرد، تفاوت آن با گیربکس اتوماتیک معمولی و روشهای اصولی عیبیابی این سیستم آشنا می‌شویم.
DHT مخفف چیست؟
DHT معمولاً مخفف عبارت Dedicated Hybrid Transmission به معنای «گیربکس اختصاصی خودروهای هیبریدی» است. این عبارت به مجموعه انتقال قدرتی اشاره دارد که برای هماهنگ‌کردن نیروی موتور احتراقی و یک یا چند موتور الکتریکی طراحی شده است.
در بعضی محصولات، به‌ویژه در نام‌گذاری فناوری‌های اختصاصی خودروسازان چینی، عبارت Dedicated Hybrid Technology نیز به کار می‌رود که معنای گسترده‌تری دارد و می‌تواند به یک مجموعه فناوری هیبریدی اشاره کند، نه فقط گیربکس آن. برای مثال، شرکت گریت‌وال موتورز فناوری Lemon Hybrid DHT را به‌عنوان یک سیستم هیبریدی یکپارچه معرفی کرده است که چند حالت کاری مختلف دارد.
بنابراین هنگام بررسی مشخصات یک خودرو، صرفاً دیدن عبارت DHT برای تعیین ساختار دقیق انتقال قدرت کافی نیست. باید مشخص شود منظور سازنده از این نام، خود گیربکس هیبریدی است یا کل مجموعه فناوری هیبریدی.

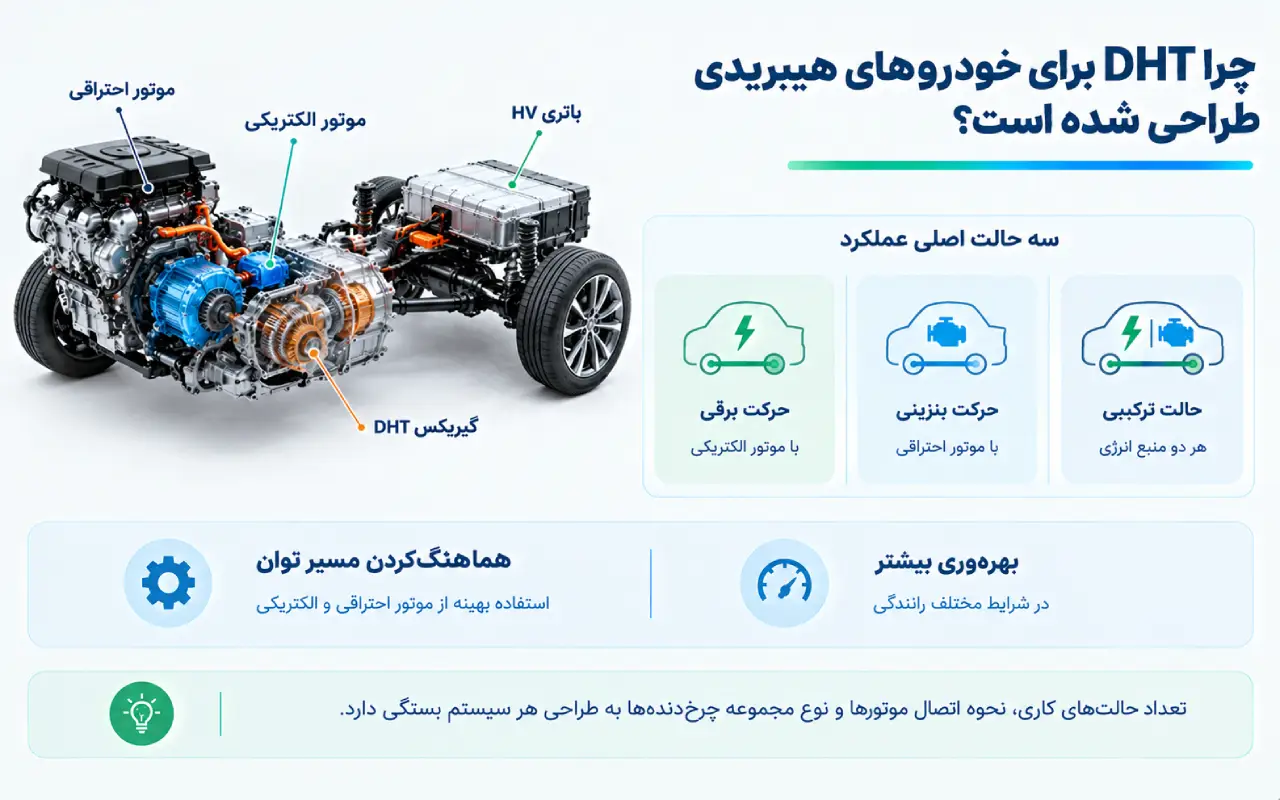

چرا DHT برای خودروهای هیبریدی طراحی شده است؟
در یک خودروی هیبریدی، موتور احتراقی و موتور الکتریکی رفتار یکسانی ندارند. موتور الکتریکی می‌تواند از سرعت پایین گشتاور مناسبی تولید کند، درحالی‌که بازده موتور احتراقی به شرایط کاری آن وابسته است.
سیستم DHT با هماهنگ‌کردن مسیر انتقال توان، امکان استفاده از این دو منبع انرژی را متناسب با شرایط رانندگی فراهم میکند. در برخی طراحی‌ها، خودرو می‌تواند با نیروی الکتریکی حرکت کند، در برخی شرایط موتور احتراقی مستقیماً در حرکت نقش داشته باشد و در شرایط دیگر هر دو منبع در تأمین نیروی محرک مشارکت کنند.
البته تعداد حالت‌های کاری، نحوه اتصال موتورها و نوع مجموعه چرخ‌دنده‌ها به طراحی هر سیستم بستگی دارد.
آیا DHT همان گیربکس اتوماتیک معمولی است؟
خیر، هرچند ممکن است هر دو وظیفه انتقال توان و ایجاد نسبت انتقال مناسب را انجام دهند.
در یک گیربکس اتوماتیک متداول، سازوکار انتقال قدرت عمدتاً برای هماهنگی موتور احتراقی با چرخ‌ها طراحی شده است. اما در یک گیربکس هیبریدی اختصاصی، موتور یا موتورهای الکتریکی نیز بخشی از طراحی انتقال قدرت هستند و ممکن است در تولید گشتاور، تولید برق یا تغییر مسیر انتقال توان نقش داشته باشند.
به همین دلیل، عیبیابی DHT فقط به بررسی چرخ‌دنده‌ها و کلاچ‌ها محدود نمی‌شود و باید بخش‌های الکتریکی و کنترلی مرتبط نیز بررسی شوند.
سیستم DHT چگونه کار میکند؟
عملکرد DHT به معماری آن وابسته است. برخی سیستم‌ها از دو موتور الکتریکی و چند نسبت انتقال استفاده میکنند؛ برخی دیگر ساختار متفاوتی دارند. بنابراین حالت‌های زیر، توضیحی عمومی از عملکرد سیستمهای هیبریدی مجهز به انتقال قدرت اختصاصی هستند و لزوماً در تمام خودروها به یک شکل اجرا نمی‌شوند.
حالت حرکت تمام‌برقی
در حالت تمام‌برقی، باتری ولتاژ بالا انرژی موردنیاز موتور الکتریکی را تأمین میکند. اینورتر نیز انرژی الکتریکی را متناسب با نیاز موتور کنترل میکند و موتور از طریق مسیر انتقال قدرت، چرخ‌ها را به حرکت درمی‌آورد.
مسیر ساده‌شده توان در این حالت چنین است:
باتری ولتاژ بالا ← اینورتر ← موتور الکتریکی ← مجموعه انتقال قدرت ← چرخ‌ها
در این شرایط، موتور احتراقی ممکن است خاموش باشد یا از مسیر انتقال توان جدا شود؛ البته این موضوع به ساختار سیستم و شرایط کاری خودرو بستگی دارد.
حالت حرکت با موتور احتراقی
در برخی شرایط، موتور احتراقی می‌تواند از طریق گیربکس هیبریدی به چرخ‌ها نیرو منتقل کند. این حالت به‌ویژه زمانی اهمیت دارد که شرایط رانندگی، سرعت یا نیاز به توان با استفاده از مسیر مکانیکی موتور احتراقی سازگار باشد.
مسیر ساده‌شده انتقال توان به این شکل است:
موتور احتراقی ← مجموعه انتقال قدرت ← چرخ‌ها
در برخی سیستم‌ها، موتور الکتریکی نیز می‌تواند در همین زمان به انتقال توان کمک کند. در برخی طراحی‌های دیگر، موتور احتراقی ممکن است در حالت سری صرفاً برای به‌حرکت‌درآوردن ژنراتور کار کند و مستقیماً نیروی مکانیکی به چرخ‌ها ندهد.
حالت ترکیبی موتور احتراقی و الکتریکی
در حالت ترکیبی، هر دو منبع نیرو می‌توانند در حرکت خودرو مشارکت کنند. سیستم کنترل، با توجه به نیاز راننده، وضعیت باتری و شرایط کاری، میزان مشارکت هر منبع را مدیریت میکند.
برای مثال، هنگام شتاب‌گیری ممکن است موتور الکتریکی به موتور احتراقی کمک کند تا توان بیشتری در اختیار چرخ‌ها قرار گیرد. در برخی معماری‌ها، توان دو منبع از طریق مجموعه انتقال قدرت با یکدیگر ترکیب میشود.
مسیر ساده‌شده زیر فقط یکی از حالت‌های ممکن را نشان می‌دهد:
موتور احتراقی + موتور الکتریکی ← مجموعه انتقال قدرت ← چرخ‌ها
نحوه واقعی ترکیب توان در هر خودرو باید براساس نقشه فنی همان سیستم بررسی شود.
حالت تولید و بازیابی انرژی
در برخی سیستمهای هیبریدی، موتور الکتریکی می‌تواند در شرایط مناسب به‌عنوان ژنراتور عمل کند. همچنین هنگام کاهش سرعت، بخشی از انرژی حرکتی خودرو به انرژی الکتریکی تبدیل و به باتری بازگردانده میشود.
این فرایند با عنوان ترمز احیاکننده شناخته میشود. میزان انرژی قابل‌بازیابی به عواملی مانند سرعت خودرو، وضعیت شارژ باتری، دمای باتری و محدودیت‌های سیستم ترمز وابسته است.
در نتیجه، همه انرژی ترمزگیری بازیابی نمی‌شود و ترمز اصطکاکی همچنان برای کاهش سرعت و توقف خودرو اهمیت دارد.
تغییر حالت‌های کاری DHT چگونه انجام میشود؟
تغییر حالت‌های کاری معمولاً تحت کنترل واحد مدیریت سیستم هیبرید و سایر واحدهای مرتبط انجام میشود. این واحدها اطلاعاتی مانند سرعت خودرو، میزان درخواست گشتاور، وضعیت باتری و شرایط موتور احتراقی را در تصمیم‌گیری خود در نظر می‌گیرند.
برحسب طراحی سیستم، تغییر حالت ممکن است با درگیر یا آزادشدن کلاچ‌ها، تغییر نسبت انتقال، تغییر وضعیت موتورهای الکتریکی یا ترکیبی از این فرایندها انجام شود.
به همین دلیل، برای تشخیص تأخیر یا ضربه هنگام تغییر حالت، بررسی کد خطا و دادههای زنده باید در کنار شناخت ساختار واقعی DHT انجام شود.
اجزای اصلی سیستم DHT چیست؟
قطعات سیستم DHT در همه خودروها یکسان نیستند، اما در بسیاری از طراحی‌ها اجزای زیر در تولید و انتقال توان نقش دارند.
موتور احتراقی
موتور احتراقی یکی از منابع انرژی خودرو است. در برخی سیستم‌ها مستقیماً نیروی مکانیکی تولید میکند و در برخی شرایط ممکن است به تولید برق از طریق ژنراتور کمک کند.
نقش دقیق آن به معماری هیبریدی و استراتژی مدیریت انرژی خودرو وابسته است.
موتور یا موتورهای الکتریکی
موتور الکتریکی می‌تواند نیروی محرک تولید کند، به موتور احتراقی در شتاب‌گیری کمک کند یا در شرایط مناسب به‌عنوان ژنراتور فعالیت کند.
در سیستمهای چندموتوره، وظایف میان موتورها ممکن است متفاوت باشد. برای مثال، در بعضی پلتفرم‌ها یک موتور بیشتر برای تولید برق و موتور دیگری بیشتر برای حرکت خودرو استفاده میشود؛ اما این تقسیم وظایف را نباید به تمام سیستمهای DHT تعمیم داد.
مجموعه چرخ‌دنده‌ها
چرخ‌دنده‌ها نسبت انتقال و نحوه انتقال گشتاور را تعیین میکنند. بعضی سیستمهای DHT از مجموعه‌های چندسرعته استفاده میکنند و بعضی دیگر ساختارهای متفاوتی دارند.
تعداد دنده‌ها، نسبت‌های انتقال و روش ترکیب توان باید از اطلاعات فنی سازنده استخراج شود.
کلاچ‌ها
کلاچ‌ها در برخی طراحی‌ها برای اتصال یا جداسازی بخش‌های مختلف مسیر انتقال قدرت به کار می‌روند. عملکرد آنها می‌تواند در تغییر حالت میان حرکت برقی، حرکت با موتور احتراقی و حالت ترکیبی اهمیت داشته باشد.
خرابی کلاچ یا عملگر مربوط به آن ممکن است علائمی مانند ضربه، تأخیر یا تغییر غیرعادی حالت ایجاد کند؛ بااین‌حال، تشخیص قطعی به بررسی داده‌ها و آزمایش‌های فنی نیاز دارد.
اینورتر و الکترونیک قدرت
اینورتر و تجهیزات الکترونیک قدرت، انرژی الکتریکی را برای عملکرد موتورهای الکتریکی مدیریت میکنند. در بسیاری از سیستم‌ها، این بخش در کنترل جریان انرژی میان باتری و موتور نقش مهمی دارد.
بنابراین خطای مرتبط با عملکرد موتور الکتریکی ممکن است به خود موتور محدود نباشد و بخش‌هایی مانند اینورتر، سیمکشی یا ارتباطات کنترلی نیز نیاز به بررسی داشته باشند.
باتری ولتاژ بالا
باتری ولتاژ بالا انرژی الکتریکی موردنیاز سیستم هیبرید را ذخیره و تأمین میکند. وضعیت شارژ، دما و محدودیت توان باتری می‌تواند روی عملکرد موتورهای الکتریکی و انتخاب حالت کاری اثر بگذارد.
برای درک بهتر نقش باتری در سیستم هیبرید، شناخت باتری خودرو هیبریدی اهمیت دارد؛ زیرا عملکرد DHT به‌تنهایی تعیین‌کننده نحوه تأمین انرژی الکتریکی نیست.
واحد کنترل سیستم هیبرید
واحدهای کنترلی، وضعیت اجزای مختلف را پایش و فرمان‌های لازم را صادر میکنند. بسته به طراحی خودرو، چند واحد کنترل ممکن است از طریق شبکه ارتباطی با یکدیگر تبادل اطلاعات داشته باشند.
اختلال در دادههای ورودی، سیمکشی یا ارتباط میان واحدها می‌تواند روی عملکرد سیستم اثر بگذارد؛ حتی اگر قطعه مکانیکی DHT سالم باشد.
مسیر انتقال توان در DHT چگونه است؟
برای عیبیابی دقیق، تعمیرکار باید بتواند مسیر انتقال توان را در هر حالت کاری مشخص کند. سه مسیر زیر نمونه‌های ساده‌شده هستند و نمایش‌دهنده تمام معماری‌های موجود نیستند.
حرکت تمام‌برقی:
باتری ولتاژ بالا ← اینورتر ← موتور الکتریکی ← مجموعه انتقال قدرت ← چرخ‌ها
حرکت با موتور احتراقی:
موتور احتراقی ← مجموعه انتقال قدرت ← چرخ‌ها
حرکت ترکیبی:
موتور احتراقی + موتور الکتریکی ← مجموعه انتقال قدرت ← چرخ‌ها
در بعضی سیستم‌ها، موتور احتراقی ابتدا ژنراتور را به حرکت درمی‌آورد و انرژی الکتریکی تولیدشده به موتور محرک می‌رسد. در برخی دیگر، موتور احتراقی و موتور الکتریکی از مسیرهای مکانیکی یا الکتریکی متفاوتی در تأمین توان مشارکت میکنند.
بنابراین اگر خودرو در یک حالت کاری توان کافی تولید نمی‌کند، باید مشخص شود کدام مسیر فعال بوده و کدام بخش در انتقال توان نقش داشته است.
تفاوت DHT با گیربکس اتوماتیک معمولی چیست؟
تفاوت اصلی DHT با بسیاری از گیربکس‌های اتوماتیک معمولی، در یکپارچگی آن با سیستم محرکه الکتریکی و نحوه مدیریت دو منبع انرژی است.
| ویژگی | گیربکس اتوماتیک معمولی | سیستم DHT |
| منابع اصلی توان | عمدتاً موتور احتراقی | موتور احتراقی و یک یا چند موتور الکتریکی |
| نقش موتور الکتریکی | در ساختار متعارف معمولاً وجود ندارد | می‌تواند بخشی از ساختار انتقال قدرت باشد |
| مدیریت انرژی الکتریکی | معمولاً جزو وظایف اصلی گیربکس نیست | با سیستم هیبرید هماهنگ است |
| حالت‌های کاری | متناسب با طراحی گیربکس | ممکن است شامل حالت برقی، ترکیبی و بازیابی انرژی باشد |
| عیبیابی | مکانیک، هیدرولیک و کنترل گیربکس | مکانیک، الکترونیک قدرت و کنترل سیستم هیبرید نیز ممکن است لازم باشد |
این جدول یک مقایسه کلی است. برخی گیربکس‌های معمولی نیز در خودروهای هیبریدی به کار می‌روند و مرزبندی دقیق باید براساس ساختار واقعی مجموعه انجام شود.
تفاوت DHT با سیستم هیبرید سری و موازی چیست؟
برای درک تفاوت این اصطلاحات، باید دو موضوع را از یکدیگر جدا کرد.
سری و موازی، معماری انتقال توان را توصیف میکنند؛ اما DHT به یک راهکار انتقال قدرت اختصاصی برای سیستمهای هیبریدی اشاره دارد.
در معماری سری، موتور احتراقی معمولاً از طریق ژنراتور انرژی الکتریکی تولید میکند و موتور الکتریکی نیروی محرک چرخ‌ها را تأمین میکند. در معماری موازی، موتور احتراقی و موتور الکتریکی می‌توانند از مسیرهای مکانیکی در حرکت خودرو مشارکت داشته باشند.
برخی سیستمهای DHT قابلیت کار در حالت‌های سری و موازی را دارند؛ درحالی‌که ساختار برخی سیستمهای دیگر متفاوت است. برای نمونه، گریت‌وال در معرفی سیستم Lemon Hybrid DHT از حالت‌های رانندگی تمام‌برقی، سری، ترکیبی و بازیابی انرژی نام می‌برد.
بنابراین DHT را نباید صرفاً معادل هیبرید سری یا موازی دانست. برای بررسی جزئیات هر خودرو، ابتدا باید معماری سیستم شناسایی شود و سپس مسیرهای انتقال توان بررسی شوند.
چرا DHT در خودروهای هیبریدی چینی اهمیت زیادی دارد؟
بسیاری از خودروسازان چینی روی توسعه پلتفرم‌های اختصاصی هیبریدی سرمایه‌گذاری کرده‌اند. در این پلتفرم‌ها، گیربکس هیبریدی، موتورهای الکتریکی، تجهیزات الکترونیک قدرت و واحدهای کنترلی ممکن است با سطح بالایی از یکپارچگی طراحی شوند.
برای مثال، جیلی در معرفی پلتفرم Leishen Hi-X به گیربکس هیبریدی اختصاصی سه‌سرعته اشاره کرده است.
از سوی دیگر، نمونه‌های مختلف DHT ممکن است از نظر تعداد موتورهای الکتریکی، تعداد نسبت‌های انتقال، ساختار کلاچ‌ها و حالت‌های کاری با یکدیگر تفاوت داشته باشند.
به همین دلیل، تعمیرکار نباید تنها با دانستن نام برند، درباره ساختار گیربکس یا روش عیبیابی آن تصمیم بگیرد. مدل خودرو، سال ساخت، نسخه سیستم محرکه و اطلاعات فنی همان پلتفرم باید مشخص شوند.

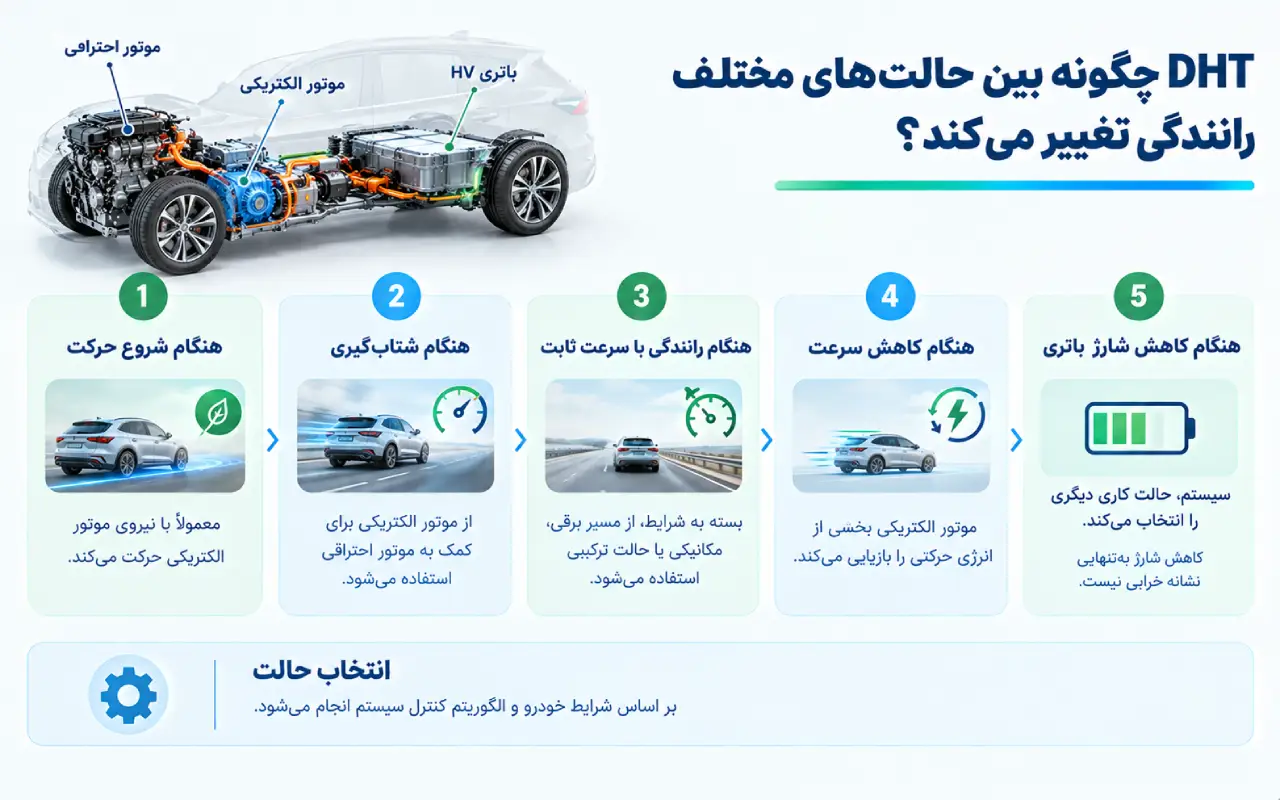

DHT چگونه بین حالت‌های مختلف رانندگی تغییر میکند؟
انتخاب حالت کاری بر اساس شرایط خودرو و الگوریتم کنترل سیستم انجام میشود. برای درک بهتر، می‌توان چند وضعیت رایج را بررسی کرد.
هنگام شروع حرکت
در بعضی سیستم‌ها، خودرو در شرایط مناسب با نیروی موتور الکتریکی حرکت میکند. این روش می‌تواند نیاز به روشن‌شدن موتور احتراقی در ابتدای حرکت را کاهش دهد؛ البته انتخاب حالت به شارژ باتری، دما و درخواست توان بستگی دارد.
هنگام شتاب‌گیری
وقتی راننده به توان بیشتری نیاز دارد، سیستم ممکن است از موتور الکتریکی برای کمک به موتور احتراقی استفاده کند یا حالت انتقال توان را تغییر دهد.
هنگام رانندگی با سرعت ثابت
سیستم مدیریت انرژی، با توجه به سرعت و بار موردنیاز، می‌تواند از مسیر برقی، مسیر مکانیکی یا حالت ترکیبی استفاده کند. هدف، انتخاب حالتی متناسب با محدودیت‌های فنی و شرایط کاری است.
هنگام کاهش سرعت
در شرایط مناسب، موتور الکتریکی می‌تواند بخشی از انرژی حرکتی را بازیابی کند. میزان بازیابی به محدودیت‌های باتری و سیستم کنترل وابسته است.
هنگام کاهش شارژ باتری
وقتی وضعیت شارژ باتری تغییر میکند، سیستم ممکن است حالت کاری دیگری را انتخاب کند تا انرژی موردنیاز خودرو تأمین شود. بااین‌حال، کاهش شارژ به‌تنهایی نشان‌دهنده خرابی باتری یا DHT نیست.
سیستم DHT چگونه عیبیابی میشود؟
عیبیابی DHT باید با شناخت معماری و بررسی شواهد انجام شود؛ نه صرفاً براساس یک علامت یا کد خطا.
بررسی علائم اولیه
ابتدا باید مشخص شود مشکل در چه شرایطی رخ می‌دهد: هنگام شروع حرکت، شتاب‌گیری، تغییر حالت کاری یا رانندگی با سرعت ثابت. این اطلاعات به محدودکردن محدوده بررسی کمک میکند.
خواندن کدهای خطا
با دستگاه دیاگ، کدهای ثبت‌شده در واحدهای مرتبط بررسی میشوند. در سیستمهای هیبریدی، ممکن است لازم باشد علاوه بر واحد کنترل انتقال قدرت، واحدهای مربوط به باتری، موتور الکتریکی و مدیریت هیبرید نیز بررسی شوند.
وجود کد خطا به‌تنهایی ثابت نمی‌کند که قطعه‌ای مشخص خراب شده است.
بررسی دادههای زنده
پارامترهای قابل‌دسترسی، بسته به خودرو، ممکن است شامل وضعیت شارژ باتری، دما، دور موتور، دور موتورهای الکتریکی، حالت کاری انتخاب‌شده و وضعیت برخی عملگرها باشند.
مقایسه این داده‌ها با شرایط واقعی خودرو می‌تواند به تشخیص بهتر کمک کند. آشنایی با پارامترخوانی خودرو برای همین مرحله اهمیت دارد؛ زیرا تعمیرکار باید بتواند رفتار سیستم را تحلیل کند، نه اینکه فقط کد خطا را بخواند.
بررسی کلاچ‌ها و عملگرهای DHT
اگر نشانه‌ها به تغییر غیرعادی حالت یا انتقال توان مربوط باشند، باید ساختار مکانیکی، کلاچ‌ها و عملگرهای موجود در همان سیستم بررسی شوند. روش تست به نوع طراحی و دستورالعمل سازنده وابسته است.
بررسی سیمکشی و ارتباطات
سوکت‌ها، سیمکشی، تغذیه، اتصال بدنه و شبکه ارتباطی نیز می‌توانند در عملکرد نادرست سیستم نقش داشته باشند. اگر شواهد به اختلال ارتباطی اشاره کنند، تعویض فوری قطعه مکانیکی تصمیم درستی نیست.
تعمیر و بررسی مجدد
پس از شناسایی علت، تعمیر یا تعویض قطعه معیوب باید طبق روش سازنده انجام شود. سپس کدهای خطا، دادههای زنده و عملکرد سیستم دوباره بررسی میشوند تا مشخص شود مشکل برطرف شده است.
علائم خرابی سیستم DHT چیست؟
بسته به نوع سیستم، علائم احتمالی می‌توانند شامل موارد زیر باشند:
- کاهش توان خودرو
- تأخیر یا ضربه غیرعادی هنگام انتقال توان
- تغییر غیرعادی بین حالت‌های رانندگی
- ورود سیستم هیبرید به حالت محدود
- روشن‌شدن چراغ هشدار یا ثبت کد خطا
- افزایش غیرعادی دور موتور در برخی شرایط
این علائم اختصاصی DHT نیستند و می‌توانند علت‌های مختلفی داشته باشند. برای مثال، کاهش توان ممکن است به وضعیت باتری، موتور الکتریکی، اینورتر، موتور احتراقی یا بخش‌های کنترلی مربوط باشد.
در چنین شرایطی، شناخت سیستم ولتاژ بالای خودرو هیبریدی نیز اهمیت دارد؛ زیرا بررسی برخی اجزای الکتریکی باید با رعایت روشهای ایمن‌سازی مخصوص همان خودرو انجام شود.
آیا خطای DHT به معنی خرابی گیربکس است؟
خیر. کد خطا فقط یک سرنخ تشخیصی است و باید با علائم و دادههای واقعی تطبیق داده شود.
برای جلوگیری از تعویض قطعات براساس حدس، این مسیر را دنبال کنید:
علائم ← کد خطا ← داده زنده ← شناسایی معماری ← بررسی مدار و ارتباطات ← تست قطعه ← تعمیر ← بررسی مجدد
برای نمونه، اگر سیستم در یک حالت کاری توان کافی تولید نمی‌کند، باید مشخص شود آیا مسیر انتقال توان به‌درستی فعال شده است، موتور الکتریکی فرمان مناسب دریافت میکند یا خیر و آیا محدودیتی از سمت باتری یا واحد کنترل وجود دارد.
تنها پس از بررسی این موارد می‌توان درباره خرابی بخش مکانیکی یا الکتریکی تصمیم گرفت.
چه تفاوتی بین عیبیابی DHT و گیربکس معمولی وجود دارد؟
در گیربکس اتوماتیک معمولی، بررسی سازوکار مکانیکی، مدار هیدرولیک و کنترل گیربکس اهمیت دارد. اما در DHT، بسته به معماری، عیبیابی ممکن است به بررسی بخش‌های بیشتری نیاز داشته باشد:
- باتری ولتاژ بالا: وضعیت شارژ و محدودیت‌های توان
- موتورهای الکتریکی: عملکرد و دادههای مرتبط
- اینورتر: وضعیت کنترل و تبدیل انرژی
- BMS: اطلاعات و محدودیت‌های مدیریت باتری
- سیستم مدیریت انرژی: انتخاب حالت کاری و هماهنگی اجزا
البته تمام این موارد در همه خودروها به یک شکل در دسترس نیستند. تعمیرکار باید براساس اطلاعات فنی و امکانات تشخیصی همان خودرو عمل کند.
آیا تعمیر DHT به تخصص برق خودرو نیاز دارد؟
بله، در بسیاری از سیستمهای DHT، شناخت مکانیک انتقال قدرت به‌تنهایی کافی نیست. تعمیرکار باید بتواند ارتباط میان قطعات مکانیکی و بخش‌های الکتریکی و کنترلی را تحلیل کند.
مهارت‌های مهم عبارت‌اند از:
- شناخت ساختار خودروهای هیبریدی
- کار با دستگاه دیاگ
- تحلیل دادههای زنده
- شناخت موتورهای الکتریکی و اینورتر
- آشنایی با باتری ولتاژ بالا و BMS
- بررسی سیمکشی و شبکه‌های ارتباطی
- رعایت اصول ایمنی سیستم ولتاژ بالا
نکات ایمنی هنگام عیبیابی سیستم DHT
برخی خودروهای مجهز به DHT دارای مدار ولتاژ بالا هستند. بنابراین پیش از انجام هرگونه کار روی اجزای مرتبط، باید روش ایمن‌سازی مخصوص همان خودرو رعایت شود.
نکات مهم عبارت‌اند از:
- شناسایی دقیق مدل و ساختار سیستم
- رعایت دستورالعمل سازنده برای قطع و ایمن‌سازی انرژی
- استفاده از تجهیزات حفاظت فردی و ابزار مناسب
- رعایت زمان انتظار اعلام‌شده برای تخلیه انرژی ذخیره‌شده
- تأیید بیبرقی با روش و تجهیزات مناسب، در مواردی که دستورالعمل سازنده لازم می‌داند
خاموش‌کردن خودرو یا قطع یک اتصال به‌تنهایی تضمین نمی‌کند که مدار ولتاژ بالا ایمن شده است. اگر تعمیرکار آموزش و تجهیزات لازم را ندارد، نباید به‌صورت تجربی روی مدارهای ولتاژ بالا کار کند.
جمع‌بندی
سیستم DHT یکی از راهکارهای انتقال قدرت در خودروهای هیبریدی است که می‌تواند اجزای مکانیکی و الکتریکی را برای مدیریت انتقال توان در یک مجموعه هماهنگ کند. بااین‌حال، ساختار، تعداد موتورهای الکتریکی، نسبت‌های انتقال و حالت‌های کاری آن در همه خودروها یکسان نیست.
برای عیبیابی درست، تعمیرکار باید معماری سیستم را بشناسد، کدهای خطا را با دادههای زنده تطبیق دهد و مسیر انتقال توان را در شرایط مختلف بررسی کند. مهم‌تر از همه، DHT را نباید صرفاً یک گیربکس مستقل در نظر گرفت؛ این مجموعه بخشی از سیستم مدیریت توان خودرو هیبریدی است.
اگر می‌خواهید دانش خود را در زمینه سیستمهای الکتریکی و عیبیابی خودروهای امروزی تقویت کنید، آشنایی اصولی با آموزش برق خودرو می‌تواند مسیر یادگیری شما را منظم‌تر کند.
برای دنبال‌کردن مطالب آموزشی، نکات عیبیابی و آشنایی با فناوری‌های جدید خودرو نیز می‌توانید به پیج اینستاگرام کارنو مهارت سر بزنید.
Price range: 50.000.000 تومان through 100.000.000 تومان
با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیبیابی و تعمیر سیستمهای برق و انژکتور خودروهای چینی آماده میکند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.
سوالات متداول
1. DHT در خودروهای هیبریدی چیست؟
DHT معمولاً به گیربکس اختصاصی خودروهای هیبریدی اشاره دارد که برای هماهنگ‌کردن انتقال توان موتور احتراقی و موتورهای الکتریکی طراحی شده است. در بعضی نام‌گذاری‌های تجاری، این اصطلاح معنای گسترده‌تری دارد.
2. DHT مخفف چیست؟
در کاربرد مربوط به گیربکس، DHT مخفف Dedicated Hybrid Transmission است. بعضی خودروسازان نیز از عبارت Dedicated Hybrid Technology برای معرفی مجموعه فناوری هیبریدی خود استفاده میکنند.
3. آیا DHT همان گیربکس اتوماتیک است؟
خیر. DHT برای کار در کنار سیستم محرکه الکتریکی طراحی میشود و می‌تواند موتورهای الکتریکی را در مسیر انتقال قدرت ادغام کند.
4. تفاوت DHT و گیربکس معمولی چیست؟
تفاوت اصلی در نحوه یکپارچه‌شدن موتورهای الکتریکی با مجموعه انتقال قدرت و هماهنگی آن با سیستم مدیریت انرژی است. جزئیات دقیق به طراحی خودرو وابسته است.
5. آیا همه خودروهای هیبریدی DHT دارند؟
خیر. خودروهای هیبریدی از معماری‌های انتقال قدرت متفاوتی استفاده میکنند و DHT تنها یکی از راهکارهای موجود است.
6. آیا DHT فقط در خودروهای چینی استفاده میشود؟
خیر. گیربکس‌های اختصاصی هیبریدی محدود به یک کشور نیستند؛ اما برخی خودروسازان چینی از DHT به‌عنوان نام تجاری یا فنی پلتفرم‌های خود استفاده میکنند.
7. موتور الکتریکی چه نقشی در DHT دارد؟
بسته به طراحی، موتور الکتریکی می‌تواند خودرو را به حرکت درآورد، به موتور احتراقی کمک کند یا در شرایط مناسب انرژی الکتریکی تولید کند.
8. آیا خرابی DHT باعث کاهش توان خودرو میشود؟
ممکن است، اما کاهش توان می‌تواند به اجزای دیگری مانند باتری، اینورتر، موتور الکتریکی یا واحدهای کنترلی نیز مربوط باشد. تشخیص به بررسی فنی نیاز دارد.
9. چگونه سیستم DHT را عیبیابی کنیم؟
با شناسایی معماری خودرو، خواندن کدهای خطا، بررسی دادههای زنده، تحلیل مسیر انتقال توان و آزمایش اجزای مرتبط طبق دستورالعمل سازنده.
10. آیا برای تعمیر DHT به تخصص برق خودرو نیاز است؟
در بسیاری از موارد بله؛ زیرا شناخت سیستمهای الکتریکی، دیاگ، پارامترخوانی و ایمنی ولتاژ بالا در کنار دانش مکانیکی اهمیت دارد.
