راهنمای جامع پارامترخوانی با دیاگ؛ چگونه با لایو دیتا عیب‌یابی کنیم؟

اگر تا به حال جلوی یک خودروی خراب نشسته‌ای، دیاگ را وصل کرده‌ای و با انبوهی از اعداد و نمودارهای رنگارنگ روبه‌رو شده‌ای که نمی‌دانستی از کجا شروع کنی، این مقاله دقیقاً برای توست. پارامترخوانی با دیاگ یکی از مهارت‌های کلیدی هر تعمیرکار حرفه‌ای است؛ مهارتی که مرز بین حدس‌وگمان و تشخیص دقیق را مشخص می‌کند.

در این راهنما، گام‌به‌گام یاد می‌گیری که چطور لایو دیتا را بخوانی، اعداد را تفسیر کنی و از دل همین اعداد، ریشه‌ی عیب خودرو را پیدا کنی.

لایو دیتا چیست و چرا اهمیت دارد؟

لایو دیتا (Live Data) یا داده‌های زنده، اطلاعاتی هستند که ECU خودرو در لحظه از سنسورها و عملگرها دریافت می‌کند و از طریق دیاگ به نمایش می‌گذارد. برخلاف کدهای خطا که فقط می‌گویند «مشکلی وجود دارد»، لایو دیتا نشان می‌دهد «دقیقاً چه اتفاقی دارد می‌افتد».

نکته مهم: کدهای خطا نقطه‌ی شروع عیب‌یابی هستند، نه پایان آن. بسیاری از مشکلات موتور بدون کد خطا رخ می‌دهند و تنها با تحلیل لایو دیتا قابل تشخیص‌اند.

تصور کن خودرویی با شکایت «دور آرام ناپایدار» به تعمیرگاه آمده است. کد خطایی هم ثبت نشده. در این حالت، تنها ابزار مؤثر شما تحلیل پارامترهای زنده‌ی موتور است.

پیش از شروع: آماده‌سازی محیط پارامترخوانی

قبل از اینکه وارد دنیای اعداد شوی، چند نکته‌ی مقدماتی را رعایت کن:

• دمای موتور: موتور باید به دمای کارکرد رسیده باشد (معمولاً بین ۸۵ تا ۹۵ درجه سانتی‌گراد).
• بار الکتریکی: کولر، چراغ‌ها و سایر مصرف‌کننده‌ها را خاموش کن تا پارامترها در حالت پایه خوانده شوند.
• وضعیت دنده: برای خودروهای اتوماتیک، دنده را روی پارک (P) قرار بده.
• اتصال صحیح دیاگ: مطمئن شو دیاگ به‌درستی به پورت OBD2 وصل شده و ارتباط پایدار است.

پارامترهای اصلی که باید بدانید

۱. زمان پاشش سوخت

زمان پاشش سوخت نشان می‌دهد که انژکتور چه مدت باز می‌ماند تا سوخت را به داخل سیلندر تزریق کند. واحد اندازه‌گیری آن میلی‌ثانیه (ms) است.

مقادیر نرمال

• دور آرام (بدون بار): معمولاً بین ۲ تا ۴ میلی‌ثانیه
• زیر بار متوسط: ۵ تا ۱۰ میلی‌ثانیه
• گاز کامل: ۱۲ تا ۲۰ میلی‌ثانیه (بسته به موتور)

تفسیر اعداد غیرنرمال

وضعیت	احتمال علت
زمان پاشش خیلی بالا در دور آرام	نشتی هوا، سنسور MAF خراب، فشار سوخت پایین
زمان پاشش خیلی پایین	فشار سوخت بالا، سنسور اکسیژن معیوب
نوسان شدید زمان پاشش	انژکتور کثیف یا معیوب، مشکل در سیگنال دهنده‌ها

هشدار: اگر زمان پاشش در دور آرام بیش از ۶ میلی‌ثانیه بود، احتمال مصرف بالای سوخت و آلودگی روغن موتور وجود دارد. فوری بررسی کن.

۲. زاویه آوانس جرقه

زاویه آوانس جرقه نشان می‌دهد که جرقه چند درجه قبل از نقطه‌ی مرگ بالا (TDC) زده می‌شود. واحد آن درجه (°BTDC) است.

مقادیر نرمال

• دور آرام: ۸ تا ۱۵ درجه
• دور متوسط (۲۰۰۰ دور): ۲۰ تا ۳۵ درجه
• زیر بار کامل: ۱۰ تا ۲۵ درجه (ECU آوانس را کاهش می‌دهد)

چه زمانی نگران شویم؟

• آوانس خیلی کم در دور آرام: ممکن است ECU به دلیل ضربه‌ی موتور (Knock) آوانس را کاهش داده باشد. سنسور ضربه را بررسی کن.
• آوانس ثابت و بدون تغییر: احتمال مشکل در سنسور دور موتور (CKP) یا سنسور موقعیت میل‌بادامک (CMP).
• آوانس منفی: نشانه‌ی جدی از مشکل در سیستم احتراق یا تنظیم تایمینگ.

نکته کاربردی: وقتی آوانس را می‌خوانی، همزمان پارامتر Knock Retard را هم نگاه کن. اگر ECU دائماً آوانس را عقب می‌کشد، موتور ضربه می‌زند و باید علت را پیدا کنی.

۳. فشار منیفولد

سنسور MAP فشار هوای داخل منیفولد ورودی را اندازه می‌گیرد. ECU از این اطلاعات برای محاسبه‌ی مقدار هوای ورودی و تنظیم پاشش سوخت استفاده می‌کند.

مقادیر نرمال

• موتور خاموش (فشار اتمسفر): حدود ۱۰۱ کیلوپاسکال (kPa)
• دور آرام: ۲۵ تا ۴۵ کیلوپاسکال
• گاز کامل: نزدیک به فشار اتمسفر (۹۵ تا ۱۰۱ کیلوپاسکال)

تفسیر مقادیر غیرنرمال

• فشار بالا در دور آرام (بیش از ۵۵ kPa): نشتی هوا در منیفولد، مشکل در واشر سرسیلندر، یا خرابی سنسور MAP.
• فشار پایین در گاز کامل: احتمال گرفتگی فیلتر هوا یا مشکل در دریچه‌ی گاز.
• عدم تغییر فشار با تغییر گاز: سنسور MAP خراب است.

چطور سنسور MAP را با لایو دیتا تست کنیم؟

1. موتور را روشن کن و دور آرام را ثبت کن.
2. به‌آرامی گاز بده و نگاه کن فشار MAP بالا می‌رود.
3. گاز را رها کن؛ فشار باید سریع کاهش یابد.
4. اگر تغییرات کند، ناگهانی یا غیرمنطقی بود، سنسور مشکوک است.

۴. دمای آب موتور

دمای آب موتور یکی از پایه‌ای‌ترین پارامترهاست که ECU برای تنظیم تقریباً همه‌چیز از آن استفاده می‌کند؛ از زمان پاشش سوخت گرفته تا زمان‌بندی جرقه و کنترل فن رادیاتور.

مقادیر نرمال

• موتور سرد: دمای محیط (مثلاً ۲۰ تا ۳۰ درجه)
• دمای کارکرد: ۸۵ تا ۹۵ درجه سانتی‌گراد
• حداکثر مجاز: معمولاً زیر ۱۱۰ درجه

نکات مهم در تفسیر دمای آب

• اگر دمای نمایش‌داده‌شده در دیاگ با دمای نشان‌داده‌شده روی داشبورد خودرو تفاوت زیادی داشت، احتمال خرابی یکی از سنسورها وجود دارد.
• دمای ثابت و بدون تغییر از ابتدای روشن شدن موتور: سنسور ECT احتمالاً اتصال کوتاه یا قطع دارد.
• دمای خیلی پایین حتی بعد از گرم شدن موتور: ترموستات گیر کرده و در حالت باز مانده است.

هشدار: اگر دمای آب در دیاگ بالای ۱۰۵ درجه بود اما چراغ هشدار روی داشبورد روشن نشد، احتمالاً سنسور داشبورد خراب است. موتور را خاموش کن و بررسی کن.

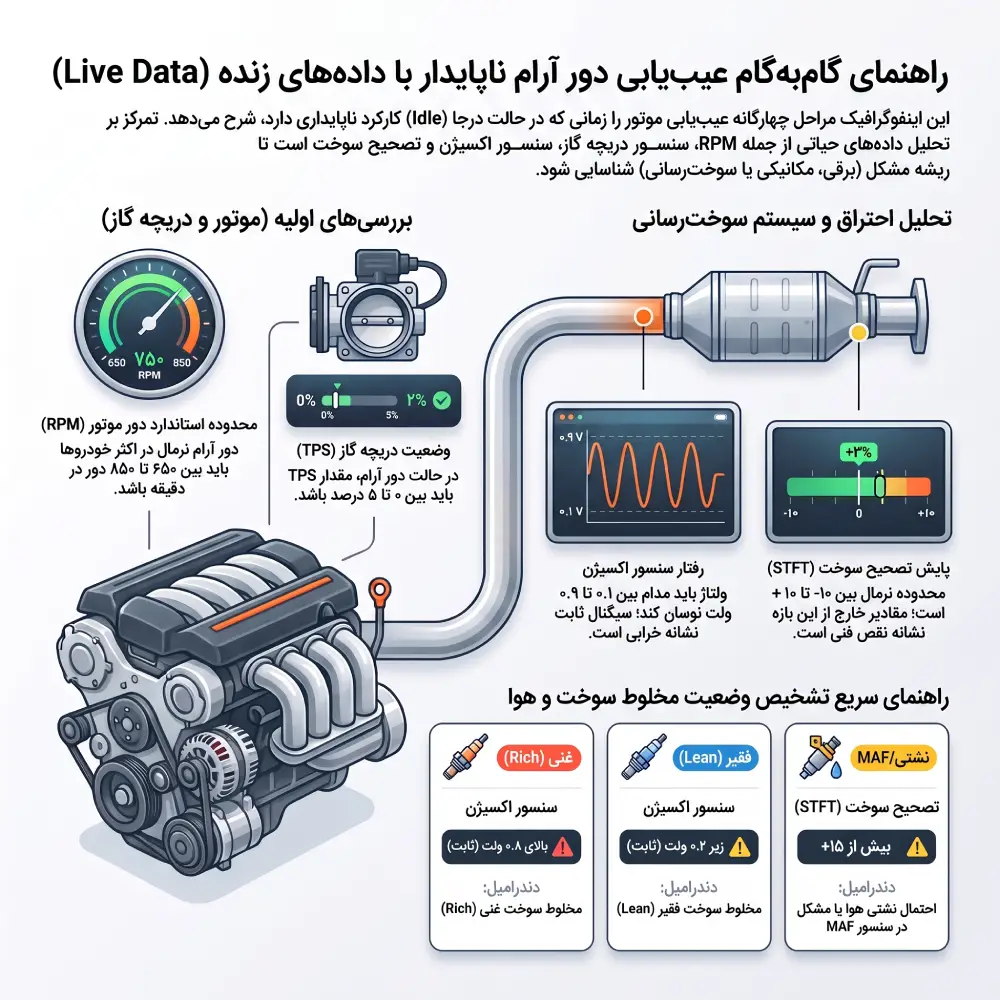

عیب‌یابی دور آرام ناپایدار با لایو دیتا

یکی از شایع‌ترین شکایت‌هایی که تعمیرکاران با آن روبه‌رو می‌شوند، دور آرام ناپایدار یا لرزش موتور در دور آرام است. بیایید ببینیم چطور با لایو دیتا این مشکل را ردیابی کنیم.

گام اول: بررسی دور موتور (RPM)

دور آرام نرمال اکثر خودروها بین ۶۵۰ تا ۸۵۰ دور در دقیقه است. اگر دور موتور نوسان داشت یا از این بازه خارج بود، ادامه بده.

گام دوم: بررسی موقعیت دریچه‌ی گاز

مقدار TPS در دور آرام باید بین ۰ تا ۵ درصد باشد. اگر بیشتر بود، دریچه‌ی گاز کثیف است یا سنسور TPS نیاز به کالیبراسیون دارد.

گام سوم: بررسی سیگنال سنسور اکسیژن

سنسور اکسیژن باید در دور آرام گرم‌شده بین ۰.۱ تا ۰.۹ ولت نوسان کند (حدود ۱ بار در ثانیه). اگر:

• سیگنال ثابت بود: سنسور کند یا خراب است.
• سیگنال همیشه بالا بود (بیش از ۰.۸ ولت): مخلوط غنی است.
• سیگنال همیشه پایین بود (زیر ۰.۲ ولت): مخلوط فقیر است.

گام چهارم: بررسی تصحیح سوخت کوتاه‌مدت

این پارامتر نشان می‌دهد ECU چقدر زمان پاشش را نسبت به حالت پایه تغییر داده است.

• بین ۱۰- تا ۱۰+: نرمال
• بیش از ۱۵+: ECU دارد سوخت اضافه می‌کند؛ احتمال نشتی هوا یا مشکل در سنسور MAF
• کمتر از ۱۵-: ECU دارد سوخت کم می‌کند؛ احتمال فشار سوخت بالا یا انژکتور نشتی

تحلیل ترکیبی پارامترها، قدرت واقعی لایو دیتا

هیچ پارامتری را به‌تنهایی تفسیر نکن. قدرت لایو دیتا در تحلیل همزمان چند پارامتر است.

مثال عملی:

خودرویی با شکایت مصرف بالای سوخت آمده است. نگاهی به لایو دیتا می‌اندازیم:

• زمان پاشش سوخت: ۵.۸ ms (کمی بالا)
• STFT: +۱۸٪ (خیلی بالا)
• سیگنال O2: همیشه بالای ۰.۷ ولت
• فشار MAP در دور آرام: ۵۲ kPa (بالاتر از نرمال)

تفسیر: ECU دارد سوخت اضافه می‌کند چون فکر می‌کند مخلوط فقیر است. فشار MAP بالا نشان‌دهنده‌ی نشتی هوا در منیفولد است. هوای اضافه وارد می‌شود، سنسور اکسیژن مخلوط فقیر را تشخیص می‌دهد، ECU سوخت اضافه می‌کند. و در نتیجه مصرف بالا می‌رود.

راه‌حل: پیدا کردن و رفع نشتی هوا در منیفولد.

ابزارهای مکمل در کنار لایو دیتا

پارامترخوانی با دیاگ به‌تنهایی کافی نیست. برای تشخیص دقیق‌تر، این ابزارها را هم در کنارش داشته باش:

• اسکوپ (Oscilloscope): برای بررسی شکل موج سنسورها و عملگرها
• فشارسنج سوخت: برای تأیید فشار سوخت در کنار پارامتر دیاگ
• دود دهنده (Smoke Machine): برای پیدا کردن نشتی هوا
• مولتی‌متر: برای بررسی مدار الکتریکی سنسورها

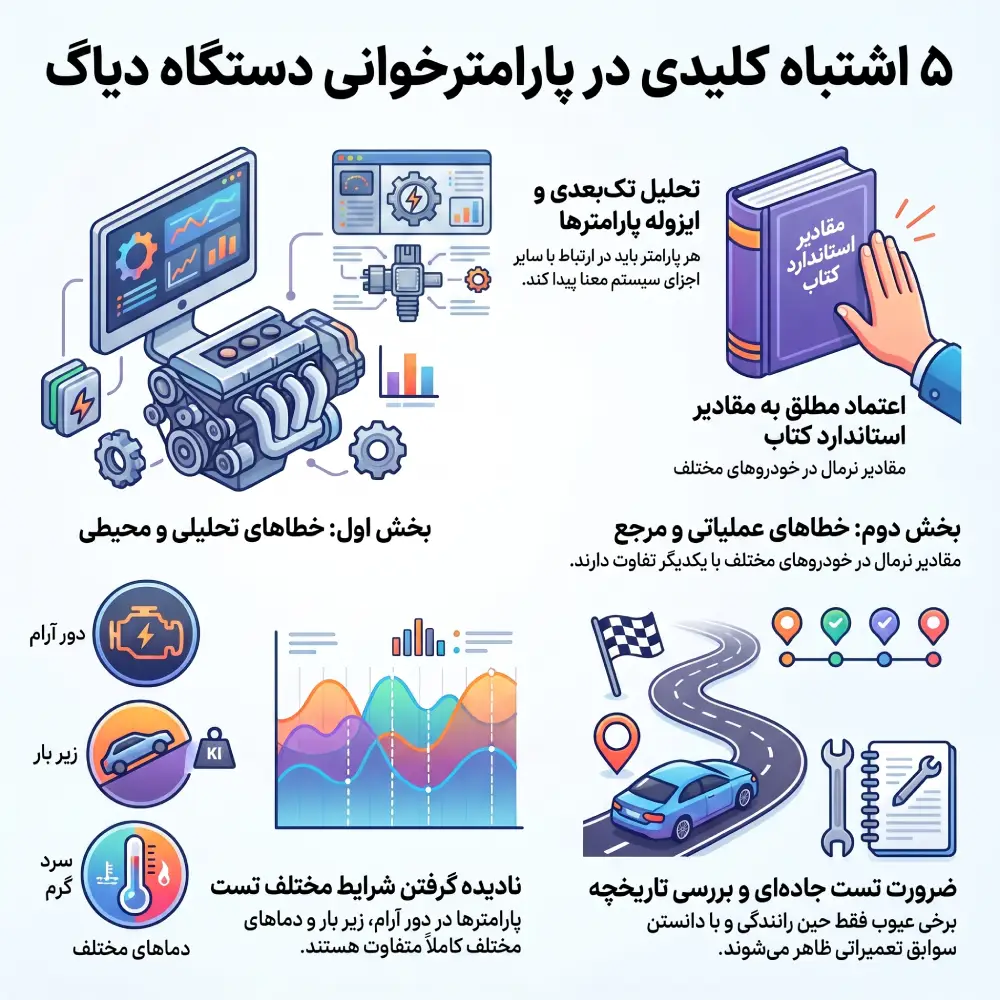

اشتباهات رایج در پارامترخوانی

بسیاری از تعمیرکاران تازه‌کار این اشتباهات را مرتکب می‌شوند:

1. تفسیر یک پارامتر بدون توجه به بقیه: هر پارامتر در زمینه‌ی کل سیستم معنا پیدا می‌کند.
2. نادیده گرفتن شرایط آزمون: پارامترها در دور آرام، زیر بار و در دمای مختلف متفاوت‌اند.
3. اعتماد کامل به مقادیر استاندارد کتاب: مقادیر نرمال بین خودروهای مختلف فرق دارد.
4. نخواندن لایو دیتا در حین رانندگی: برخی عیب‌ها فقط زیر بار ظاهر می‌شوند.
5. نادیده گرفتن تاریخچه‌ی خودرو: سابقه‌ی تعمیرات قبلی می‌تواند سرنخ مهمی باشد.

نتیجه‌گیری

پارامترخوانی با دیاگ یک مهارت اکتسابی است، نه یک استعداد ذاتی. هر چه بیشتر با لایو دیتا کار کنی، سریع‌تر الگوهای غیرنرمال را تشخیص می‌دهی. مهم‌ترین نکاتی که در این مقاله یاد گرفتیم:

• لایو دیتا اطلاعات زنده‌ی ECU است و از کدهای خطا دقیق‌تر است.
• چهار پارامتر کلیدی (زمان پاشش، آوانس جرقه، فشار MAP و دمای آب) پایه‌ی هر عیب‌یابی هستند.
• هیچ‌وقت یک پارامتر را به‌تنهایی تفسیر نکن.
• شرایط آزمون (دما، بار، دور موتور) روی مقادیر تأثیر مستقیم دارد.

اگر می‌خواهی این مهارت را به‌صورت عمیق و عملی یاد بگیری، پیشنهاد می‌کنم نگاهی به دوره‌های آموزش برق خودرو آکادمی کارنو مهارت بیندازی. تحلیل پارامترها نیاز به درک عمیق دارد. در دوره‌ی آنلاین تنظیم موتور کارنو مهارت، بخش ویژه‌ای را به تحلیل ویدئویی پارامترهای خودروهای مختلف اختصاص داده‌ایم تا بتوانی این مهارت را روی خودروهای داخلی، چینی و کره‌ای به‌صورت کاملاً عملی تمرین کنی.

برای دیدن آخرین محتواهای آموزشی و نکات تخصصی برق خودرو، صفحه‌ اینستاگرام کارنو مهارت را دنبال کن.

سوالات متداول

۱. آیا برای پارامترخوانی به دیاگ خاصی نیاز دارم؟

برای خودروهای OBD2 (مدل ۱۹۹۶ به بعد) هر دیاگ استانداردی کار می‌کند، اما برای پارامترهای اختصاصی خودروهای چینی و کره‌ای، دیاگ‌های تخصصی مثل Launch نتایج بهتری می‌دهند.

۲. چرا برخی پارامترها در دیاگ من نمایش داده نمی‌شوند؟

هر ECU پارامترهای مشخصی را پشتیبانی می‌کند. همچنین برخی دیاگ‌ها پروتکل کامل آن خودرو را ندارند. دیاگ را به‌روز کن یا از دیاگ تخصصی‌تر استفاده کن.

۳. آیا می‌توانم در حین رانندگی لایو دیتا بخوانم؟

بله، و در بسیاری از موارد ضروری است. اما حتماً از کمک یک نفر دیگر استفاده کن تا شما رانندگی کنی و او داده‌ها را ثبت کند.

۴. تفاوت STFT و LTFT چیست؟

STFT (Short Term Fuel Trim) تصحیح لحظه‌ای سوخت است که ECU در زمان واقعی انجام می‌دهد. LTFT (Long Term Fuel Trim) میانگین تصحیح‌های بلندمدت است که ECU در حافظه ذخیره می‌کند. اگر هر دو بالا باشند، مشکل ساختاری وجود دارد.

۵. چند پارامتر را باید همزمان نگاه کنم؟

در ابتدا روی ۴ تا ۶ پارامتر کلیدی تمرکز کن. با تجربه بیشتر می‌توانی پارامترهای بیشتری را همزمان تحلیل کنی. شروع با پارامترهای کمتر، تمرکز و دقت شما را بالا می‌برد.
