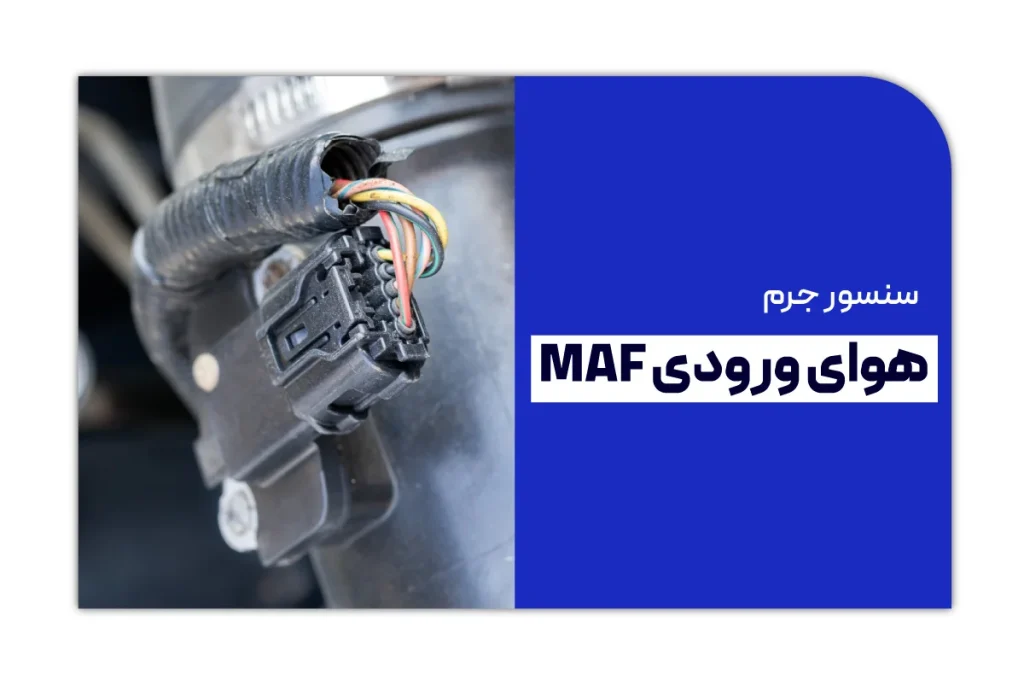

آشنایی با سنسور مف (MAF) + سنسور جرم هوای ورودی

یکی از مهم‌ترین این سنسورها، سنسور MAF یا سنسور جریان هوای ورودی است. این قطعه کوچک اما حیاتی، میزان هوای ورودی به موتور را اندازه‌گیری کرده و اطلاعات دقیقی را به واحد کنترل الکترونیکی (ECU) ارسال می‌کند. این اطلاعات برای تنظیم دقیق مخلوط سوخت و هوا، زمان‌بندی احتراق و در نهایت، دستیابی به بهترین عملکرد و کاهش آلایندگی ضروری است.

فهرست مطالب

در مقاله سنسور جرم هوای ورودی MAF چیست؟، به بررسی جامع سنسور مف، از تعریف و عملکرد گرفته تا انواع، علائم خرابی، نگهداری و اهمیت آن در خودروهای مدرن خواهیم پرداخت. همچنین، به شما توصیه می‌کنیم که برای سرویس و نگهداری تخصصی خودروی خود و بررسی دقیق سیستم‌های موتوری از جمله سنسور MAF، از خدمات کارشناسان مجرب در مجموعه‌ای مانند خدمات خودرو کارنو بهره‌مند شوید.

سنسور MAF یا سنسور جریان جرم هوای ورودی چیست؟

سنسور مف یا MAF (Mass Air Flow) یا سنسور جرم هوای ورودی، یکی از اجزای کلیدی سیستم مدیریت موتور (ECU) در خودرو است که وظیفه اندازه‌گیری مقدار جرم هوای وارد شده به موتور را بر عهده دارد.

نحوه عملکرد سنسور جرم هوای ورودی (MAF)

این سنسور به‌طور مستقیم بر عملکرد موتور تأثیر می‌گذارد و به واحد کنترل الکترونیکی (ECU) اطلاعاتی در مورد میزان هوای وارد شده به محفظه احتراق می‌دهد. این داده‌ها به ECU کمک می‌کند تا میزان سوخت ورودی به موتور را به‌دقت تنظیم کند و به این ترتیب مصرف سوخت بهینه شود و عملکرد موتور در شرایط مختلف بهینه باشد.نحوه عملکرد سنسور MAF به این صورت است که هوای وارد شده به سیستم از یک لوله جریان هوا عبور کرده و به سنسور می‌رسد.

سنسور سپس میزان جرم هوا را اندازه‌گیری کرده و این اطلاعات را به سیگنال الکتریکی تبدیل می‌کند که به ECU ارسال می‌شود. ECU با تحلیل این سیگنال‌ها، میزان سوخت لازم برای تولید یک مخلوط بهینه هوا و سوخت را محاسبه می‌کند و در نتیجه، عملکرد موتور به بهترین شکل تنظیم می‌شود.

نقش سنسور MAF در سیستم مدیریت موتور

سنسور MAF در سیستم مدیریت موتور خودرو نقش حیاتی ایفا می‌کند. اطلاعاتی که این سنسور به ECU ارسال می‌کند، مستقیماً بر روی استراتژی‌های مدیریت سوخت، زمان‌بندی احتراق و سایر پارامترهای عملکردی موتور تأثیر می‌گذارد. به عبارت دیگر، سنسور مف به عنوان چشم و گوش سیستم مدیریت موتور عمل کرده و میزان هوای وارد شده به موتور را برای تنظیم دقیق سوخت و احتراق به ECU می‌فرستد.در بسیاری از خودروها، ECU علاوه بر اطلاعات سنسور MAF، داده‌های دیگری از جمله دمای هوا، فشار ورودی و حتی سرعت موتور را نیز دریافت می‌کند تا بتواند عملکرد بهینه موتور را تضمین کند.

انواع سنسور جرم هوای ورودی MAF چیست؟

سنسورهای حرارتی یکی از رایج‌ترین انواع سنسورهای MAF هستند که به وسیله تغییرات دما در سیم داغ یا سنسور حساس به حرارت میزان جرم هوای وارد شده به موتور را اندازه‌گیری می‌کنند.در ادامه بیشتر درمورد این موضوع صحبت خواهیم کرد.

سنسورهای حرارتی (Thermal-type MAF)

در این سنسورها، هوای عبوری از داخل سنسور باعث تغییر دمای یک سیم یا فیلم مقاومتی می‌شود. سنسور این تغییرات دمایی را اندازه‌گیری کرده و بر اساس آن مقدار جرم هوا را محاسبه می‌کند.مزیت این نوع سنسور این است که دقت بالایی در اندازه‌گیری جرم هوا دارد و توانایی عملکرد در شرایط مختلف دمایی را داراست. معایب آن عبارتند از حساسیت به آلودگی و گرد و غبار که ممکن است باعث کاهش دقت سنجش شود. همچنین در صورت خرابی سیم یا فیلم مقاومتی، سنسور ممکن است نتایج نادرستی ارائه دهد.

سنسورهای هال (Hot-wire MAF)

سنسورهای هال که به آن‌ها سنسورهای سیم داغ نیز گفته می‌شود، مشابه سنسورهای حرارتی عمل می‌کنند، با این تفاوت که در این سنسورها، جریان هوای عبوری از سیم داغ باعث خنک شدن سیم می‌شود. سنسور دمای سیم را اندازه‌گیری کرده و میزان جرم هوا را بر اساس کاهش دمای سیم محاسبه می‌کند. این سنسورها معمولاً دقت بسیار بالایی دارند و توانایی اندازه‌گیری جریان هوا با سرعت بالا را دارند.

مزیت این نوع سنسورها دقت و پاسخ‌دهی سریع آن‌ها است. این سنسورها می‌توانند در خودروهای با عملکرد بالا و سرعت بالا نیز به‌خوبی عمل کنند. معایب آن‌ها معمولاً به کثیفی سنسور و تأثیر آن بر عملکرد دستگاه مربوط می‌شود، چرا که گرد و غبار می‌تواند به راحتی روی سیم‌های داغ رسوب کند و دقت آن‌ها را کاهش دهد.

سنسورهای مقاومتی (Vane-type MAF)

سنسورهای مقاومتی یا پره‌ای، برخلاف دو نوع قبلی، از یک پره متحرک برای اندازه‌گیری جریان هوا استفاده می‌کنند. هنگامی که هوا وارد سنسور می‌شود، فشار به پره وارد کرده و آن را به حرکت درمی‌آورد. میزان حرکت پره به میزان جرم هوا وابسته است و بر اساس آن یک سیگنال الکتریکی تولید می‌شود که به ECU ارسال می‌شود.این نوع سنسورها به طور خاص در خودروهای قدیمی‌تر رایج هستند و مزیت آن‌ها سادگی ساخت و هزینه پایین است. اما معایب آن‌ها شامل دقت پایین‌تر نسبت به سنسورهای هال و حساسیت به تغییرات ناگهانی جریان هوا می‌باشد.

نمراحل کار سنسور MAF

سنسور MAF جریان هوای وارد شده به موتور را به داده‌های الکتریکی تبدیل می‌کند تا ECU بتواند آن‌ها را پردازش کرده و به تنظیم موتور بپردازد. این فرآیند شامل اندازه‌گیری جرم هوا است که به‌صورت مستقیم بر تنظیمات احتراق و مخلوط سوخت و هوا تأثیر می‌گذارد.

تبدیل سیگنال‌ها از جریان هوا به داده‌های الکتریکی

در سنسورهای حرارتی و هال، این تبدیل سیگنال به‌طور عمده بر اساس تغییرات دمایی در سیم‌های داغ یا تغییرات الکتریکی حاصل از جریان هوا انجام می‌شود.سیگنال‌های تولید شده توسط سنسور مف به‌صورت ولتاژ یا جریان الکتریکی به ECU ارسال می‌شود. ECU این سیگنال‌ها را تجزیه و تحلیل می‌کند و بر اساس آن‌ها مقدار سوخت لازم برای تولید یک مخلوط مناسب هوا و سوخت را تعیین می‌کند. این سیستم به‌طور دقیق مصرف سوخت را کنترل کرده و از ایجاد آلودگی جلوگیری می‌کند.

سیستم‌های کنترل موتور مبتنی بر سنسور MAF

سیستم‌های کنترل موتور مدرن از سنسور MAF برای بهینه‌سازی عملکرد موتور استفاده می‌کنند. اطلاعات دریافتی از این سنسور به ECU کمک می‌کند تا به‌طور دقیق میزان سوخت مورد نیاز برای ترکیب با هوا را محاسبه کرده و زمان‌بندی احتراق را تنظیم کند. با استفاده از این داده‌ها، ECU می‌تواند موتور را در شرایط مختلف عملکردی مانند شتاب‌گیری، سرعت ثابت، و شرایط بار زیاد بهینه کند.این سیستم‌ها به‌ویژه در خودروهای مدرن با هدف کاهش مصرف سوخت و آلایندگی طراحی شده‌اند. به کمک سنسور مف ، خودرو می‌تواند بهترین عملکرد را با کمترین مصرف سوخت و کمترین آلایندگی داشته باشد.

مشکلات رایج در سنسور جرم هوای ورودی MAF چیست؟

هنگامی که سنسور دچار آلودگی می‌شود، معمولاً به‌درستی قادر به اندازه‌گیری جرم هوا نخواهد بود. گرد و غبار، روغن یا سایر آلودگی‌ها ممکن است روی سنسور رسوب کنند و موجب اختلال در عملکرد آن شوند. این مشکل معمولاً باعث می‌شود که ECU نتواند اطلاعات دقیقی برای تنظیم مخلوط سوخت و هوا به دست آورد.یکی دیگر از مشکلات رایج خرابی سیم‌ها و اتصالات الکتریکی است. خرابی در اتصالات می‌تواند باعث شود که سیگنال‌ها به‌طور ناقص یا نادرست به ECU منتقل شوند، که این امر به‌طور مستقیم بر عملکرد موتور تأثیر می‌گذارد.

علائم خرابی سنسور MAF

علائم خرابی سنسور MAF معمولاً شامل کاهش عملکرد موتور، افزایش مصرف سوخت، و روشن شدن چراغ چک موتور (Check Engine Light) می‌شود. در صورتی که سنسور به درستی کار نکند، ممکن است موتور دچار لرزش، افت قدرت یا مشکلاتی در شتاب‌گیری شود. همچنین، مصرف سوخت ممکن است به طور غیرمعمول افزایش یابد چرا که ECU قادر به تنظیم دقیق مخلوط هوا و سوخت نخواهد بود.این مشکلات می‌توانند به‌راحتی توسط دستگاه‌های دیاگ خودرو شناسایی شوند، زیرا ECU معمولاً کد خطایی مرتبط با سنسور مف را ذخیره می‌کند.

نحوه تشخیص خرابی سنسور جرم هوای ورودی MAF چیست؟

اولین و یکی از مهم‌ترین روش‌های تشخیص خرابی سنسور MAF، استفاده از دستگاه دیاگ است. دستگاه دیاگ به درگاه عیب‌یابی خودرو متصل شده و قادر است کدهای خطای ثبت‌شده در ECU (واحد کنترل الکترونیکی) را بخواند. اگر سنسور مف دچار مشکل شده باشد، معمولاً ECU کدهای خطایی مانند “MAF circuit malfunction” یا “MAF sensor range/performance” را ثبت می‌کند. علاوه بر استفاده از دستگاه دیاگ، تست ولتاژ و مقاومت سنسور مف با استفاده از مولتی‌متر نیز روش دیگری برای تشخیص خرابی است.

برای این کار، ابتدا باید به دفترچه راهنمای خودرو مراجعه کرده و مقادیر استاندارد ولتاژ و مقاومت مربوط به سنسور مف را پیدا کنید. سپس با مولتی‌متر، ولتاژ و مقاومت سنسور را اندازه‌گیری کرده و با مقادیر استاندارد مقایسه کنید. اگر مقادیر اندازه‌گیری شده با مقادیر استاندارد تفاوت زیادی داشته باشد، احتمالاً سنسور مف خراب است و نیاز به تعویض دارد.

نگهداری و تعمیر سنسور MAF

نگهداری صحیح سنسور MAF می‌تواند عمر مفید آن را افزایش داده و از بروز مشکلات احتمالی جلوگیری کند.

نکات نگهداری سنسور MAF

یکی از مهم‌ترین نکات نگهداری، تمیز کردن منظم سنسور است. گرد و غبار، روغن و سایر ذرات آلوده می‌توانند روی سنسور رسوب کنند و عملکرد آن را مختل کنند. برای تمیز کردن سنسور MAF، می‌توان از اسپری‌های مخصوص تمیزکننده سنسورهای الکترونیکی استفاده کرد. دقت کنید که سنسور را با احتیاط تمیز کرده و از تماس مستقیم دست یا اشیاء دیگر با آن خودداری کنید. همچنین استفاده از فیلتر هوای مناسب و تعویض منظم آن نیز به حفظ پاکیزگی سنسور کمک می‌کند.

روش‌های تعویض سنسور MAF

در صورت خرابی سنسور مف، معمولاً تعمیر آن امکان‌پذیر نیست و باید تعویض شود. برای تعویض سنسور MAF، ابتدا باید سنسور قدیمی را از خودرو جدا کنید. معمولاً این کار شامل جدا کردن اتصالات الکتریکی و باز کردن پیچ‌های نگهدارنده سنسور است. پس از جدا کردن سنسور قدیمی، سنسور جدید را در جای خود قرار داده و اتصالات الکتریکی آن را وصل کنید. در نهایت، اطمینان حاصل کنید که سنسور به درستی نصب شده و تمام اتصالات محکم هستند. پس از تعویض سنسور، بهتر است از دستگاه دیاگ استفاده کرده و کدهای خطا را پاک کنید و عملکرد خودرو را بررسی کنید. توصیه می‌شود این کار توسط یک مکانیک متخصص انجام شود.

اهمیت سنسور جرم هوای ورودی MAF چیست؟

در خودروهای مدرن، سنسور MAF نقش حیاتی در بهینه‌سازی عملکرد موتور و کاهش آلایندگی ایفا می‌کند.

نقش در بهینه‌سازی عملکرد موتور و کاهش آلایندگی

با اندازه‌گیری دقیق جرم هوای ورودی، سنسور MAF به ECU این امکان را می‌دهد که مخلوط سوخت و هوا را به طور دقیق تنظیم کند. این امر باعث می‌شود که موتور با حداکثر بازدهی کار کرده و مصرف سوخت کاهش یابد. همچنین، احتراق بهینه منجر به کاهش تولید گازهای آلاینده می‌شود و به حفظ محیط زیست کمک می‌کند. در نتیجه، سنسور مف یکی از اجزای کلیدی در دستیابی به استانداردهای آلایندگی سختگیرانه است.

توسعه سنسورهای MAF برای خودروهای خودران و هوشمند

در خودروهای خودران و هوشمند، سنسور MAF نقش مهمی در هماهنگی و کنترل سیستم‌های مختلف خودرو دارد. در این خودروها، سنسور مفبا سایر سنسورها و سیستم‌های کنترلی مانند سیستم‌های ناوبری، ترمز ABS و سیستم‌های پایداری الکترونیکی (ESP) هماهنگ می‌شود. این هماهنگی باعث می‌شود که خودرو در شرایط مختلف رانندگی عملکردی ایمن و بهینه داشته باشد. در خودروهای خودران، اطلاعات دقیق از سنسور MAF برای مدیریت مصرف سوخت و تعیین مسیرهای بهینه با توجه به شرایط ترافیکی و آب و هوا بسیار حائز اهمیت است.

نتیجه گیری

در پایان مقاله سنسور جرم هوای ورودی MAF چیست؟سنسور MAF، با اندازه‌گیری دقیق جرم هوای ورودی به موتور، نقش بی‌بدیلی در عملکرد صحیح و کارآمد خودرو ایفا می‌کند. این سنسور، با ارسال اطلاعات به ECU، امکان تنظیم دقیق سوخت و هوا را فراهم کرده و به کاهش مصرف سوخت و آلایندگی کمک می‌کند. انواع مختلف سنسورهای MAF با ویژگی‌ها و کاربردهای خاص خود، در خودروهای گوناگون مورد استفاده قرار می‌گیرند. آگاهی از علائم خرابی سنسور مف و روش‌های تشخیص و نگهداری آن، می‌تواند به مالکان خودرو در حفظ سلامت و عملکرد بهینه خودروی خود یاری رساند.
