بالانس سلول‌های باتری هیبریدی چگونه انجام می‌شود؟ روش‌ها، علائم و نکات ایمنی

بالانس باتری هیبریدی یکی از فرایندهای مهم در نگهداری و عیب‌یابی باتری ولتاژ بالای خودروهای هیبریدی است. در این فرایند، اختلاف وضعیت شارژ سلول‌ها یا گروه‌های سلولی باتری مدیریت می‌شود تا اجزای باتری در محدوده‌های قابل‌قبول و متناسب با طراحی سیستم کار کنند.

با گذشت زمان، ممکن است سلول‌ها یا بلوک‌های باتری هیبریدی رفتار یکسانی نداشته باشند. تفاوت در ظرفیت، مقاومت داخلی، دما، میزان فرسودگی و شرایط شارژ و دشارژ می‌تواند باعث شود برخی بخش‌های باتری زودتر از بخش‌های دیگر به محدودیت ولتاژ برسند. در چنین شرایطی، سیستم مدیریت باتری یا BMS ممکن است توان قابل‌استفاده باتری را محدود کند یا خطاهایی مرتبط با عملکرد باتری ثبت شود.

بااین‌حال، بالانس‌کردن باتری همیشه راه‌حل همه مشکلات آن نیست. اگر یک سلول ظرفیت خود را از دست داده باشد یا مقاومت داخلی آن افزایش پیدا کرده باشد، بالانس به‌تنهایی نمی‌تواند سلامت اولیه آن را برگرداند.

در این مقاله از کارنو مهارت بررسی می‌کنیم که بالانس باتری هیبریدی چیست، چه زمانی انجام می‌شود، چه روش‌هایی دارد و چگونه می‌توان تشخیص داد که باتری واقعاً به بالانس نیاز دارد یا باید بررسی‌های تخصصی‌تری انجام شود.

بالانس باتری هیبریدی چیست؟

بالانس باتری هیبریدی به فرایندی گفته می‌شود که در آن اختلاف وضعیت شارژ سلول‌ها یا گروه‌های سلولی باتری در محدوده تعریف‌شده توسط سازنده مدیریت می‌شود.

باتری ولتاژ بالای خودروهای هیبریدی معمولاً از تعداد زیادی سلول یا ماژول تشکیل شده است. آرایش دقیق این اجزا به نوع باتری و معماری خودرو بستگی دارد. در بسیاری از باتری‌ها، سلول‌ها در گروه‌های سری قرار دارند و عملکرد هر بخش می‌تواند بر رفتار کل مجموعه اثر بگذارد.

اگر وضعیت شارژ بخش‌های مختلف باتری به‌تدریج از یکدیگر فاصله بگیرد، ممکن است بخشی از باتری زودتر از سایر بخش‌ها به حد بالای ولتاژ در شارژ یا حد پایین ولتاژ در دشارژ برسد. در این حالت، حتی اگر ظرفیت بعضی از سلول‌ها هنوز قابل‌استفاده باشد، سیستم ممکن است نتواند از تمام ظرفیت بالقوه مجموعه استفاده کند.

هدف بالانس، مدیریت این اختلاف‌هاست؛ نه افزایش مصنوعی ظرفیت باتری و نه ترمیم سلول‌های فرسوده.

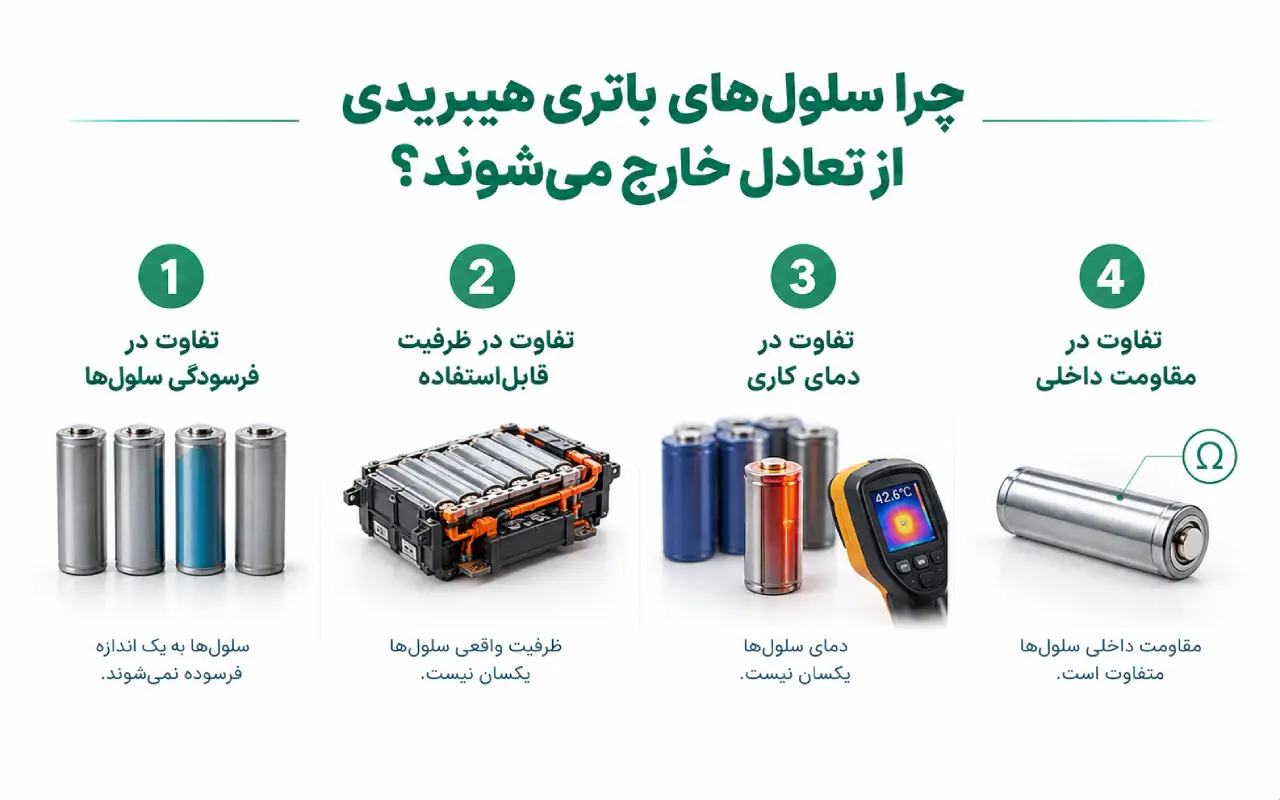

چرا سلول‌های باتری هیبریدی از تعادل خارج می‌شوند؟

برای درک ضرورت بالانس، ابتدا باید بدانیم چرا سلول‌های یک باتری که در شرایط مشابه کار می‌کنند، ممکن است به‌مرور رفتار متفاوتی داشته باشند.

۱. تفاوت در فرسودگی سلول‌ها

سلول‌های یک باتری ممکن است در طول عمر خود دقیقاً به یک اندازه فرسوده نشوند. تفاوت‌های اولیه ساخت، شرایط حرارتی و سابقه کارکرد می‌توانند باعث شوند ظرفیت قابل‌استفاده یا مقاومت داخلی آن‌ها به شکل متفاوتی تغییر کند.

در نتیجه، برخی سلول‌ها هنگام شارژ یا دشارژ زودتر به محدودیت‌های ولتاژ می‌رسند.

۲. تفاوت در ظرفیت قابل‌استفاده

اگر ظرفیت واقعی یک سلول نسبت به سایر سلول‌ها کمتر شده باشد، ممکن است هنگام دشارژ زودتر به حد پایین ولتاژ برسد. این وضعیت می‌تواند باعث محدودشدن عملکرد کل مجموعه شود.

بالانس معمولی نمی‌تواند ظرفیت ازدست‌رفته سلول را بازگرداند؛ بنابراین تفاوت ظرفیت باید از اختلاف ساده وضعیت شارژ تفکیک شود.

۳. تفاوت در دمای کاری

دما بر رفتار الکتروشیمیایی باتری و مقاومت داخلی سلول‌ها اثر می‌گذارد. اگر شرایط حرارتی بخش‌های مختلف باتری یکسان نباشد، ممکن است اختلاف‌های قابل‌توجهی در ولتاژ و عملکرد آن‌ها مشاهده شود.

در این شرایط، بررسی سیستم خنک‌کاری و داده‌های دمایی نیز اهمیت دارد؛ زیرا بالانس‌کردن بدون توجه به علت حرارتی مشکل ممکن است کافی نباشد.

۴. تفاوت در مقاومت داخلی

سلولی که مقاومت داخلی بیشتری دارد، ممکن است هنگام شارژ یا دشارژ افت یا افزایش ولتاژ متفاوتی نسبت به سایر سلول‌ها نشان دهد.

به همین دلیل، مشاهده اختلاف ولتاژ به‌تنهایی برای تشخیص عدم تعادل واقعی یا تعیین نیاز به بالانس کافی نیست. ولتاژ باید در شرایط مشخص و همراه با سایر داده‌های باتری تحلیل شود.

نقش BMS در بالانس باتری هیبریدی چیست؟

سیستم مدیریت باتری یا BMS وظیفه پایش و مدیریت پارامترهای مهم باتری را بر عهده دارد. بسته به طراحی خودرو، این سیستم می‌تواند ولتاژ سلول‌ها یا بلوک‌ها، دما، جریان و وضعیت‌های حفاظتی را بررسی کند.

در خودروهایی که قابلیت بالانس فعال یا غیرفعال دارند، BMS یا مدار اختصاصی مدیریت باتری می‌تواند بر اساس منطق کنترلی سازنده، فرایند بالانس را مدیریت کند.

نکته مهم این است که همه خودروهای هیبریدی الگوریتم و شرایط یکسانی برای بالانس ندارند. زمان فعال‌شدن بالانس، محدوده ولتاژ، میزان اختلاف مجاز و روش کنترل آن به طراحی باتری و دستورالعمل سازنده وابسته است.

روش‌های بالانس باتری هیبریدی

روش بالانس باتری به طراحی مدار، شیمی سلول‌ها و استراتژی مدیریت باتری بستگی دارد. دو روش شناخته‌شده در سیستم‌های باتری عبارت‌اند از بالانس غیرفعال و بالانس فعال.

بالانس غیرفعال (Passive Balancing)

در روش بالانس غیرفعال، انرژی بخش‌هایی که وضعیت شارژ بالاتری دارند، معمولاً از طریق مقاومت‌های الکتریکی به گرما تبدیل می‌شود. به این ترتیب، اختلاف وضعیت شارژ کاهش پیدا می‌کند.

مزیت این روش، سادگی نسبی مدار است. بااین‌حال، بخشی از انرژی به گرما تبدیل می‌شود و سرعت بالانس به طراحی مدار، میزان اختلاف و شرایط کاری وابسته است.

در این روش، دفع گرما و محدودیت‌های حرارتی باید مطابق طراحی سازنده مدیریت شوند.

بالانس فعال (Active Balancing)

در بالانس فعال، مدارهای الکترونیک قدرت انرژی را میان سلول‌ها یا گروه‌های سلولی منتقل می‌کنند؛ به‌جای اینکه تمام انرژی اضافی مانند روش غیرفعال به گرما تبدیل شود.

این روش می‌تواند در برخی طراحی‌ها بازده انتقال انرژی بالاتری داشته باشد، اما مدار آن پیچیده‌تر است و وجود بالانس فعال را نمی‌توان برای همه خودروهای هیبریدی فرض کرد.

نکته: نوع بالانس یک باتری باید از مستندات فنی همان خودرو مشخص شود. نباید صرفاً با مشاهده نوع باتری یا تعداد سلول‌ها، روش بالانس آن را تعیین کرد.

بالانس باتری هیبریدی چگونه انجام می‌شود؟

بالانس باتری هیبریدی یک فرایند وابسته به طراحی سازنده است. در بسیاری از خودروها، بالانس به‌وسیله سیستم مدیریت باتری و تحت شرایط مشخص انجام می‌شود. در برخی سیستم‌ها نیز تجهیزات تخصصی تعمیرگاهی برای بررسی یا اجرای فرایندهای مجاز سازنده موردنیاز هستند.

برای عیب‌یابی اصولی، ابتدا باید مشخص شود که آیا واقعاً اختلاف وضعیت شارژ وجود دارد و آیا این اختلاف در محدوده‌ای است که بالانس بتواند آن را اصلاح کند.

مرحله اول: بررسی کدهای خطا

در ابتدای کار، کدهای خطای ثبت‌شده در واحد کنترل باتری و سایر واحدهای مرتبط بررسی می‌شوند.

کد خطا ممکن است به اختلاف ولتاژ بلوک‌ها، عملکرد سیستم مدیریت باتری، دمای غیرعادی، مدار سنجش ولتاژ یا مشکل دیگری مربوط باشد.

وجود کد خطا به‌تنهایی به معنی نیاز قطعی به بالانس نیست. ابتدا باید شرایط ثبت خطا و اطلاعات فنی خودرو بررسی شود.

مرحله دوم: بررسی داده‌های زنده باتری

در این مرحله، داده‌های قابل‌دسترسی با دستگاه دیاگ تخصصی بررسی می‌شوند. بسته به خودرو، این اطلاعات می‌توانند شامل موارد زیر باشند:

• ولتاژ سلول‌ها یا بلوک‌های قابل‌پایش
• اختلاف ولتاژ میان بخش‌های باتری
• دمای نقاط مختلف باتری
• جریان شارژ یا دشارژ
• وضعیت شارژ تخمینی یا SOC
• اطلاعات سلامت باتری یا SOH، در صورت پشتیبانی سیستم
• وضعیت‌های حفاظتی و اطلاعات مربوط به بالانس، در صورت وجود

برای تفسیر درست این اطلاعات، باید شرایط اندازه‌گیری مشخص باشد. اختلاف ولتاژ در حالت سکون ممکن است با اختلاف ولتاژ هنگام شارژ یا دشارژ تفاوت داشته باشد.

همچنین مقدارهای مجاز باید با مشخصات فنی همان خودرو مقایسه شوند؛ یک عدد عمومی برای تمام باتری‌های هیبریدی قابل‌استفاده نیست.

مرحله سوم: بررسی رفتار باتری در شرایط کاری مجاز

در صورت نیاز، رفتار ولتاژ و دمای بخش‌های باتری در شرایط کاری تعریف‌شده توسط سازنده بررسی می‌شود.

اگر یک بلوک هنگام تغییر جریان رفتار متفاوتی نسبت به سایر بلوک‌ها داشته باشد، ممکن است لازم باشد مقاومت داخلی، ظرفیت قابل‌استفاده یا سایر عوامل بررسی شوند.

این مرحله کمک می‌کند اختلاف ناشی از وضعیت شارژ از مشکلات احتمالی سلول یا اتصالات تفکیک شود.

مرحله چهارم: اجرای روش مجاز بالانس

اگر نتایج عیب‌یابی نشان دهد که بالانس می‌تواند مفید باشد، باید روش تعریف‌شده برای همان باتری اجرا شود.

در بعضی خودروها، بالانس بخشی از عملکرد عادی سیستم مدیریت باتری است و ممکن است در شرایط خاص کاری یا هنگام توقف انجام شود. در برخی موارد نیز روش تعمیرگاهی مشخصی در دستورالعمل سازنده وجود دارد.

نباید بدون اطلاعات فنی، ولتاژ خارجی به سلول‌ها اعمال کرد، سلول‌ها را به‌صورت دلخواه شارژ یا دشارژ کرد یا از تجهیزات نامتناسب استفاده کرد. چنین اقداماتی می‌توانند باعث آسیب باتری و ایجاد خطر الکتریکی یا حرارتی شوند.

مرحله پنجم: ارزیابی نتیجه

پس از انجام فرایند مجاز، داده‌های باتری دوباره بررسی می‌شوند تا مشخص شود اختلاف موردنظر کاهش یافته است یا خیر.

در این مرحله، فقط کاهش اختلاف ولتاژ کافی نیست. باید بررسی شود که باتری در شرایط کاری مناسب رفتار پایداری دارد و خطاهای مرتبط دوباره ظاهر نمی‌شوند.

اگر اختلاف به‌سرعت برگردد یا یک بخش از باتری همچنان رفتار غیرعادی داشته باشد، احتمال وجود مشکل ظرفیت، مقاومت داخلی، دما یا مدار سنجش مطرح می‌شود و عیب‌یابی باید ادامه پیدا کند.

از کجا بفهمیم باتری هیبریدی به بالانس نیاز دارد؟

هیچ علامت منفردی نمی‌تواند نیاز قطعی به بالانس را ثابت کند. بااین‌حال، برخی نشانه‌ها می‌توانند بررسی دقیق‌تر باتری را ضروری کنند:

• اختلاف ولتاژ غیرعادی میان سلول‌ها یا بلوک‌ها در شرایط قابل‌مقایسه
• محدودشدن توان باتری در شرایطی که با عملکرد معمول خودرو سازگار نیست
• تغییرات غیرعادی وضعیت شارژ تخمینی
• ثبت کدهای خطای مرتبط با اختلاف ولتاژ یا عملکرد باتری
• بازگشت سریع اختلاف ولتاژ پس از یک فرایند بالانس مجاز
• تفاوت محسوس در رفتار ولتاژ بخش‌های مختلف باتری هنگام تغییر جریان

این نشانه‌ها ممکن است دلایل دیگری نیز داشته باشند؛ بنابراین تشخیص نهایی باید بر اساس داده‌های زنده، کدهای خطا و مشخصات فنی خودرو انجام شود.

تفاوت بالانس باتری با تعمیر یا تعویض سلول چیست؟

بالانس، تعمیر سلول و تعویض سلول سه مفهوم متفاوت هستند.

بالانس باتری برای مدیریت اختلاف وضعیت شارژ میان سلول‌ها یا گروه‌های سلولی انجام می‌شود.

تعمیر باتری به معنای رسیدگی به ایراد مشخصی در مجموعه باتری است و روش آن به نوع خرابی و قابلیت تعمیر طبق دستورالعمل سازنده بستگی دارد.

تعویض سلول یا ماژول زمانی مطرح می‌شود که آزمایش‌های معتبر نشان دهند بخشی از باتری دچار خرابی یا افت عملکردی شده است و روش تعمیر مجاز دیگری برای رفع مشکل وجود ندارد.

برای مثال، اگر یک سلول ظرفیت قابل‌استفاده خود را از دست داده باشد، بالانس‌کردن ممکن است اختلاف وضعیت شارژ را در شرایطی کاهش دهد، اما ظرفیت ازدست‌رفته را بازیابی نمی‌کند.

به همین دلیل، پیش از تصمیم‌گیری درباره تعمیر یا تعویض باید وضعیت شارژ، سلامت باتری و رفتار سلول‌ها از یکدیگر تفکیک شوند.

آیا بالانس باتری هیبریدی می‌تواند عمر باتری را افزایش دهد؟

بالانس مناسب می‌تواند در محدوده طراحی سیستم به مدیریت اختلاف وضعیت شارژ کمک کند و از محدودشدن زودهنگام عملکرد باتری به‌دلیل اختلاف شارژ جلوگیری کند.

بااین‌حال، نمی‌توان گفت بالانس در همه شرایط عمر باتری را افزایش می‌دهد یا هر باتری بالانس‌شده‌ای دوباره مانند باتری نو عمل خواهد کرد.

عمر باتری به عوامل مختلفی وابسته است؛ از جمله دمای کاری، سابقه شارژ و دشارژ، ظرفیت باقی‌مانده، مقاومت داخلی، شرایط نگهداری و عملکرد سیستم مدیریت حرارتی.

اگر باتری فرسوده شده باشد یا سلولی دچار ایراد داخلی باشد، بالانس به‌تنهایی مشکل اصلی را برطرف نمی‌کند.

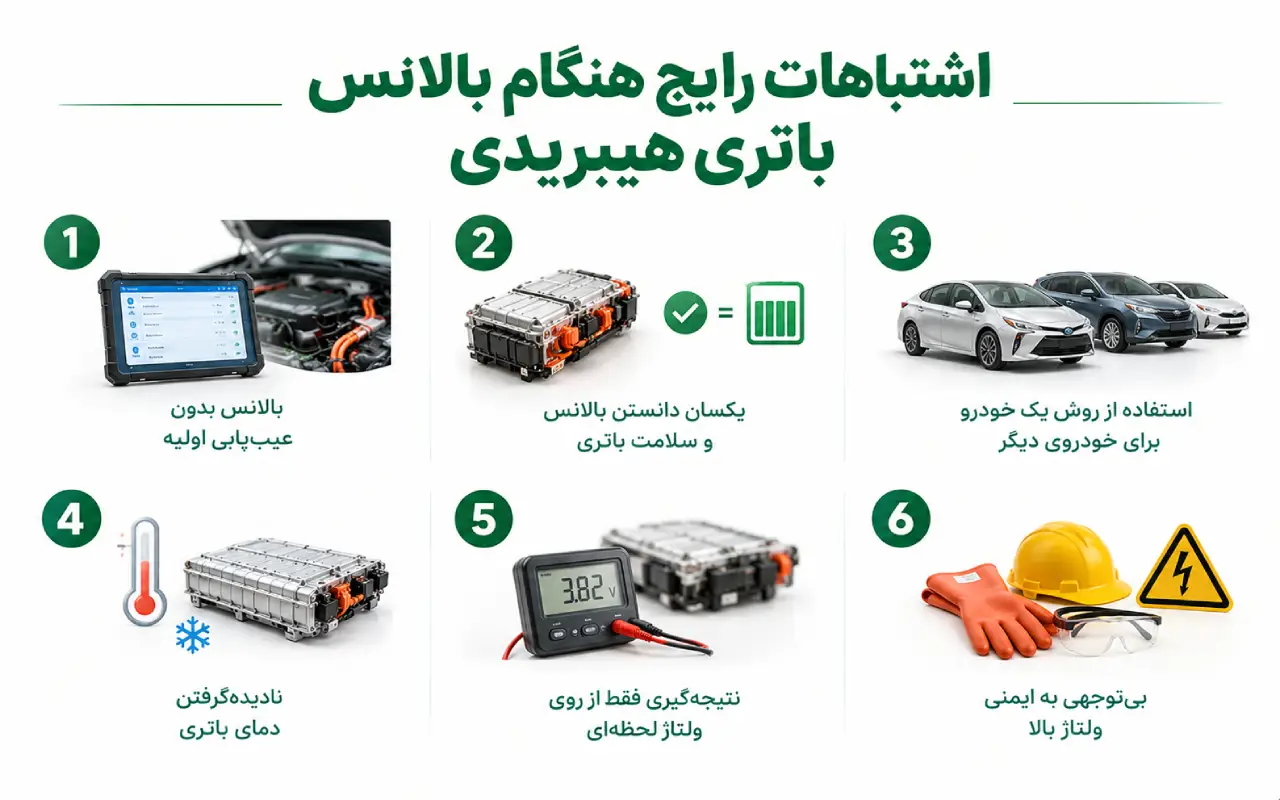

اشتباهات رایج هنگام بالانس باتری هیبریدی

پیش از تصمیم‌گیری برای بالانس، باید مشخص شود اختلاف مشاهده‌شده ناشی از تفاوت وضعیت شارژ است یا مشکل دیگری وجود دارد. در ادامه، اشتباهاتی را مرور می‌کنیم که می‌توانند باعث تشخیص نادرست یا آسیب به باتری شوند.

۱. بالانس‌کردن بدون عیب‌یابی اولیه

مشاهده اختلاف ولتاژ به‌تنهایی برای شروع بالانس کافی نیست. ابتدا باید کدهای خطا، داده‌های زنده و شرایط کاری باتری بررسی شوند.

۲. یکسان دانستن بالانس و سلامت باتری

بالانس به معنی سالم‌شدن کامل باتری نیست. یک سلول ممکن است پس از بالانس نیز ظرفیت کم یا مقاومت داخلی بالایی داشته باشد.

۳. استفاده از روش یک خودرو برای خودروی دیگر

ساختار باتری، نوع سلول‌ها، الگوریتم BMS و روش بالانس در خودروهای مختلف یکسان نیستند. روش اجرایی باید بر اساس اطلاعات فنی همان خودرو انتخاب شود.

۴. نادیده‌گرفتن دمای باتری

اختلاف دما می‌تواند بر رفتار ولتاژ و عملکرد سلول‌ها اثر بگذارد. اگر علت مشکل به سیستم خنک‌کاری مربوط باشد، بالانس به‌تنهایی پاسخ‌گو نخواهد بود.

۵. نتیجه‌گیری فقط از روی ولتاژ لحظه‌ای

ولتاژ سلول یا بلوک باید در شرایط مشخص بررسی شود. یک اندازه‌گیری لحظه‌ای، بدون توجه به جریان، دما و شرایط کاری، ممکن است تصویر کاملی از وضعیت باتری ارائه ندهد.

۶. بی‌توجهی به ایمنی ولتاژ بالا

باتری هیبریدی می‌تواند ولتاژ خطرناکی داشته باشد؛ حتی زمانی که خودرو خاموش است. بازکردن باتری، دست‌کاری اتصالات یا اجرای تست‌های غیرمجاز بدون آموزش، تجهیزات حفاظت فردی و دستورالعمل سازنده خطرناک است.

نکات ایمنی هنگام بالانس باتری هیبریدی

کار روی باتری ولتاژ بالا باید فقط توسط افراد آموزش‌دیده و با رعایت دستورالعمل تعمیرگاهی سازنده انجام شود.

نکات مهم عبارت‌اند از:

• پیش از شروع کار، روش ایمن‌سازی و قطع مدار ولتاژ بالا را مطابق دستورالعمل خودرو اجرا کنید.
• از تجهیزات حفاظت فردی و ابزارهای دارای رده‌بندی مناسب استفاده کنید.
• برای دست‌کاری سلول‌ها یا ماژول‌ها، روش‌های عمومی و بدون تأیید سازنده را به کار نبرید.
• از اتصال مستقیم منابع تغذیه یا شارژرهای نامتناسب به سلول‌ها خودداری کنید.
• در صورت مشاهده آسیب فیزیکی، نشتی، بوی غیرعادی یا افزایش دمای غیرمعمول، از ادامه کار خودداری کنید و طبق دستورالعمل ایمنی اقدام کنید.

خاموش‌کردن خودرو به‌تنهایی به معنی بی‌خطرشدن مدار ولتاژ بالا نیست.

چک‌لیست عیب‌یابی پیش از بالانس باتری هیبریدی

برای جلوگیری از اقدامات غیرضروری، می‌توان این ترتیب کلی را دنبال کرد:

1. ثبت علائم و شرایط بروز مشکل
2. خواندن کدهای خطا با دستگاه دیاگ مناسب
3. بررسی داده‌های زنده ولتاژ و دمای باتری
4. بررسی جریان و شرایط کاری هنگام مشاهده اختلاف
5. مقایسه داده‌ها با مشخصات فنی سازنده
6. بررسی احتمال ایراد در مدار سنجش یا اتصالات
7. ارزیابی احتمال افت ظرفیت یا افزایش مقاومت داخلی
8. انتخاب روش مجاز بالانس، در صورت تأیید نیاز
9. بررسی مجدد داده‌ها پس از انجام فرایند
10. تأیید پایداری نتیجه در شرایط کاری مجاز

این چک‌لیست یک مسیر عمومی برای عیب‌یابی است؛ ترتیب دقیق تست‌ها و معیارهای قبولی باید از مستندات همان خودرو گرفته شوند.

جمع‌بندی

بالانس باتری هیبریدی فرایندی برای مدیریت اختلاف وضعیت شارژ سلول‌ها یا گروه‌های سلولی است. این فرایند ممکن است به استفاده بهتر از ظرفیت قابل‌استفاده باتری کمک کند، اما جایگزین بررسی سلامت سلول‌ها و تشخیص خرابی‌های داخلی نیست.

برای تصمیم‌گیری درست، ابتدا باید داده‌های دیاگ، اختلاف ولتاژ، دمای باتری و رفتار بخش‌های مختلف آن بررسی شوند. سپس، در صورت تأیید نیاز، روش بالانس متناسب با طراحی باتری و دستورالعمل سازنده اجرا شود.

اگر به عیب‌یابی تخصصی خودروهای هیبریدی علاقه‌مند هستید، دوره های آموزش برق خودرو  می‌تواند مسیر یادگیری مباحث تخصصی برق و عیب‌یابی را دنبال کند. همچنین می‌توانید برای دنبال‌کردن مطالب آموزشی مرتبط، به صفحه اینستاگرام کارنو مهارت سر بزنید.

سوالات متداول

1. بالانس باتری هیبریدی چیست؟

بالانس باتری هیبریدی فرایندی برای مدیریت اختلاف وضعیت شارژ سلول‌ها یا گروه‌های سلولی باتری است تا اختلاف‌ها در محدوده تعریف‌شده توسط سازنده کنترل شوند.

2. بالانس باتری هیبریدی چگونه انجام می‌شود؟

روش انجام آن به طراحی باتری بستگی دارد. بعضی سیستم‌ها از بالانس غیرفعال و برخی از بالانس فعال استفاده می‌کنند. اجرای فرایند باید مطابق دستورالعمل سازنده و با رعایت نکات ایمنی باشد.

3. آیا همه باتری‌های هیبریدی قابلیت بالانس دارند؟

نوع قابلیت بالانس و نحوه اجرای آن به طراحی باتری و سیستم مدیریت آن بستگی دارد. نباید وجود یک روش مشخص را برای همه خودروهای هیبریدی فرض کرد.

4. آیا بالانس باتری هیبریدی خرابی سلول را برطرف می‌کند؟

خیر. بالانس می‌تواند اختلاف وضعیت شارژ را مدیریت کند، اما ظرفیت ازدست‌رفته یا خرابی داخلی سلول را به حالت اولیه بازنمی‌گرداند.

5. آیا اختلاف ولتاژ بلوک‌ها همیشه به معنی نیاز به بالانس است؟

خیر. اختلاف ولتاژ می‌تواند به وضعیت شارژ، تفاوت ظرفیت، مقاومت داخلی، دما یا مدار سنجش مربوط باشد. تشخیص باید با بررسی داده‌های باتری و مشخصات فنی خودرو انجام شود.

6. نقش BMS در بالانس باتری چیست؟

BMS بسته به طراحی خودرو، وضعیت باتری را پایش می‌کند و در سیستم‌های مجهز به قابلیت بالانس، ممکن است فرایند را طبق الگوریتم تعریف‌شده مدیریت کند.

7. آیا بالانس باتری باعث افزایش عمر آن می‌شود؟

بالانس مناسب می‌تواند به مدیریت اختلاف وضعیت شارژ کمک کند، اما افزایش عمر باتری تضمین‌شده نیست. سلامت سلول‌ها، دما، سابقه کارکرد و سایر عوامل نیز مؤثرند.

8. آیا می‌توان باتری هیبریدی را در خانه بالانس کرد؟

دست‌کاری باتری ولتاژ بالا بدون آموزش، تجهیزات تخصصی و دستورالعمل سازنده خطرناک است. بررسی و اجرای روش‌های تعمیرگاهی باید به افراد آموزش‌دیده سپرده شود.
