تفاوت SOC و SOH باتری خودرو هیبریدی چیست؟ تفاوت شارژ و سلامت باتری

در عیب‌یابی خودروهای هیبریدی، دو پارامتر SOC و SOH از اطلاعات مهمی هستند که تعمیرکار ممکن است هنگام بررسی وضعیت باتری با دستگاه دیاگ مشاهده کند. این دو اصطلاح شباهت ظاهری دارند، اما مفهوم یکسانی ندارند و هرکدام جنبه متفاوتی از وضعیت باتری را توصیف می‌کنند.

SOC نشان می‌دهد باتری در حال حاضر چه میزان شارژ دارد؛ درحالی‌که SOH به وضعیت سلامت باتری نسبت به شرایط مرجع آن اشاره می‌کند. بنابراین ممکن است باتری یک خودروی هیبریدی SOC بالایی داشته باشد، اما سلامت آن به دلیل فرسودگی کاهش یافته باشد. از طرف دیگر، باتری سالم نیز ممکن است در یک لحظه مشخص، شارژ کمی داشته باشد.

شناخت تفاوت این دو پارامتر برای تحلیل داده‌های زنده، تشخیص افت عملکرد باتری و جلوگیری از تعویض غیرضروری قطعات اهمیت دارد. در این مقاله از کارنو مهارت بررسی می‌کنیم SOC و SOH چه معنایی دارند، چگونه محاسبه یا تخمین زده می‌شوند، در دستگاه دیاگ چه کاربردی دارند و برای ارزیابی دقیق باتری خودرو هیبریدی باید چه اطلاعاتی را در کنار آن‌ها بررسی کرد.

SOC باتری خودرو هیبریدی چیست؟

SOC مخفف عبارت State of Charge و به معنای «وضعیت شارژ باتری» است. این پارامتر میزان شارژ فعلی باتری را نسبت به ظرفیت شارژ قابل‌استفاده‌ای که سیستم مدیریت باتری مبنا قرار می‌دهد، نشان می‌دهد.

SOC معمولاً به‌صورت درصد نمایش داده می‌شود. برای مثال، اگر دستگاه دیاگ مقدار SOC را برابر ۶۰ درصد نشان دهد، یعنی باتری براساس محاسبات سیستم مدیریت باتری در سطح شارژ مشخصی قرار دارد.

البته این عدد لزوماً به معنای آن نیست که دقیقاً ۶۰ درصد از ظرفیت اسمی درج‌شده روی باتری در دسترس راننده قرار دارد. تعریف دقیق SOC، محدوده قابل‌استفاده باتری و روش محاسبه آن ممکن است با توجه به طراحی خودرو و الگوریتم BMS متفاوت باشد.

SOC چه چیزی را نشان می‌دهد؟

SOC بیشتر به وضعیت فعلی باتری مربوط است، نه میزان فرسودگی آن.

برای مثال، هنگام رانندگی در مسیر سربالایی ممکن است باتری انرژی الکتریکی بیشتری در اختیار موتور برقی قرار دهد و SOC کاهش پیدا کند. هنگام کاهش سرعت یا ترمزگیری نیز، در صورت فراهم‌بودن شرایط مناسب، بخشی از انرژی جنبشی خودرو بازیابی می‌شود و به باتری بازمی‌گردد؛ در نتیجه SOC می‌تواند افزایش یابد.

در خودروهای هیبریدی، واحدهای کنترلی با توجه به شرایط رانندگی، توان موردنیاز، دمای باتری و محدودیت‌های سیستم، میزان شارژ را مدیریت می‌کنند. به همین دلیل، تغییر SOC در طول رانندگی لزوماً نشانه خرابی باتری نیست.

چه عواملی بر SOC تأثیر می‌گذارند؟

مهم‌ترین عوامل عبارت‌اند از:

• میزان انرژی ذخیره‌شده در باتری در لحظه بررسی
• مصرف انرژی توسط موتور الکتریکی
• انرژی بازیابی‌شده هنگام کاهش سرعت
• عملکرد موتور احتراقی در تأمین انرژی و شرایط شارژ باتری
• دمای باتری
• محدودیت‌های شارژ و دشارژ تعیین‌شده توسط سیستم مدیریت باتری
• شرایط رانندگی و میزان توان درخواستی از سیستم هیبریدی

بنابراین اگر SOC در یک بازه زمانی تغییر می‌کند، باید شرایط کارکرد خودرو و داده‌های مرتبط را بررسی کرد تا مشخص شود این تغییر طبیعی است یا با ایراد فنی ارتباط دارد.

SOH باتری خودرو هیبریدی چیست؟

SOH مخفف عبارت State of Health و به معنای «وضعیت سلامت باتری» است. این پارامتر برای توصیف وضعیت باتری نسبت به شرایط مرجع، مانند وضعیت باتری نو یا مشخصات تعریف‌شده توسط سازنده، به کار می‌رود.

در بسیاری از سیستم‌ها، SOH به‌صورت درصد نمایش داده می‌شود؛ اما معنای دقیق این درصد به الگوریتم سازنده بستگی دارد. ممکن است محاسبه سلامت بر پایه ظرفیت قابل‌استفاده، مقاومت داخلی یا ترکیبی از شاخص‌های مرتبط با عملکرد باتری انجام شود.

به همین دلیل، SOH را نباید در تمام خودروها یک معیار کاملاً یکسان با تعریف و روش محاسبه ثابت در نظر گرفت.

SOH چه اطلاعاتی درباره باتری می‌دهد؟

باتری با گذشت زمان و استفاده مکرر ممکن است بخشی از ظرفیت اولیه خود را از دست بدهد یا ویژگی‌های الکتریکی آن تغییر کند. این فرایند تحت تأثیر عواملی مانند دما، الگوی شارژ و دشارژ، میزان استفاده و شرایط نگهداری قرار دارد.

SOH تلاش می‌کند تصویری از وضعیت سلامت باتری نسبت به معیار مرجع ارائه دهد. کاهش آن ممکن است با افت ظرفیت قابل‌استفاده، تغییر رفتار باتری تحت بار یا محدودشدن توان شارژ و دشارژ همراه باشد؛ البته نوع و شدت این اثرات به طراحی باتری و شیوه محاسبه SOH بستگی دارد.

نکته مهم: SOH به‌تنهایی برای تأیید خرابی باتری یا تعیین نیاز به تعویض آن کافی نیست. این پارامتر باید همراه با سایر داده‌های فنی و مشخصات سازنده بررسی شود.

تفاوت SOC و SOH باتری هیبریدی در یک نگاه

ویژگی	SOC	SOH
نام کامل	State of Charge	State of Health
مفهوم	وضعیت شارژ فعلی باتری	وضعیت سلامت باتری نسبت به معیار مرجع
تمرکز اصلی	مقدار شارژ در لحظه بررسی	وضعیت و میزان فرسودگی یا افت عملکرد
تغییر در رانندگی	معمولاً با شارژ و دشارژ تغییر می‌کند	معمولاً در کوتاه‌مدت ثابت‌تر است و با گذشت زمان یا تغییر شرایط ارزیابی تغییر می‌کند
نمایش رایج	درصد	درصد یا شاخص سلامت، بسته به خودرو
کاربرد در عیب‌یابی	بررسی وضعیت شارژ و رفتار انرژی	ارزیابی وضعیت سلامت و روند افت عملکرد
آیا به‌تنهایی خرابی را ثابت می‌کند؟	خیر	خیر

برای درک ساده‌تر، SOC را می‌توان شبیه مقدار سوخت موجود در باک در نظر گرفت و SOH را شبیه شاخصی برای بررسی وضعیت و فرسودگی مخزن دانست. این مثال صرفاً برای فهم تفاوت دو مفهوم است و رابطه فنی دقیق باتری با مخزن سوخت را نشان نمی‌دهد.

آیا ممکن است SOC بالا باشد اما SOH پایین باشد؟

بله. این یکی از مهم‌ترین تفاوت‌هایی است که هنگام عیب‌یابی باتری خودرو هیبریدی باید به آن توجه کرد.

فرض کنید یک باتری فرسوده، براساس الگوریتم سیستم مدیریت باتری، SOC بالایی نشان می‌دهد. این عدد بیان می‌کند باتری نسبت به محدوده شارژ قابل‌استفاده تعریف‌شده، در سطح شارژ بالایی قرار دارد؛ اما لزوماً نشان نمی‌دهد که باتری هنوز ظرفیت یا توان عملکردی مشابه روز اول دارد.

برای مثال، ممکن است باتری در حالت بدون بار شارژ مناسبی داشته باشد، اما هنگام درخواست توان بالا، افت ولتاژ بیشتری نشان دهد یا سیستم محدودیت توان اعمال کند. چنین رفتاری نیازمند بررسی ظرفیت، ولتاژ، دما، مقاومت داخلی یا شاخص‌های دیگری است که سازنده برای آن خودرو تعیین کرده است.

در این شرایط، صرفاً مشاهده SOC بالا نباید باعث شود تعمیرکار سلامت کامل باتری را نتیجه بگیرد.

آیا ممکن است SOC پایین باشد اما باتری سالم باشد؟

بله. پایین‌بودن SOC لزوماً نشانه خرابی باتری نیست.

برای مثال، ممکن است خودرو مدتی در شرایطی رانندگی کرده باشد که مصرف انرژی الکتریکی از میزان انرژی بازیابی‌شده بیشتر بوده است. در چنین شرایطی، کاهش SOC می‌تواند رفتاری طبیعی باشد.

برای تشخیص تفاوت میان شارژ کم و افت سلامت باتری، باید شرایط کارکرد خودرو، مقدار SOC، رفتار آن در طول رانندگی و سایر داده‌های مرتبط بررسی شوند.

اگر SOC پایین است اما باتری مطابق مشخصات سازنده شارژ و دشارژ می‌شود و نشانه غیرعادی دیگری وجود ندارد، نمی‌توان تنها براساس همین عدد حکم به خرابی باتری داد.

SOC و SOH چگونه محاسبه می‌شوند؟

روش محاسبه این دو پارامتر در همه خودروهای هیبریدی یکسان نیست. سیستم مدیریت باتری یا BMS ممکن است از چندین ورودی و الگوریتم برای تخمین وضعیت شارژ و سلامت استفاده کند.

روش‌های تخمین SOC

بسته به طراحی سیستم، تخمین SOC ممکن است از ترکیبی از اطلاعات زیر استفاده کند:

• اندازه‌گیری جریان ورودی و خروجی باتری
• ولتاژ باتری یا سلول‌ها
• دمای باتری
• تخمین میزان شارژ ازدست‌رفته یا بازیابی‌شده در طول زمان
• مدل‌های محاسباتی و اطلاعات مرجع باتری

در برخی باتری‌ها، ولتاژ به‌تنهایی شاخص کافی برای تعیین SOC نیست؛ زیرا رابطه ولتاژ و میزان شارژ به نوع شیمی باتری، دما، جریان و شرایط کاری وابسته است.

روش‌های ارزیابی SOH

تخمین SOH نیز ممکن است براساس یک یا چند شاخص انجام شود، از جمله:

• ظرفیت قابل‌استفاده نسبت به ظرفیت مرجع
• تغییرات مقاومت داخلی یا رفتار الکتریکی باتری
• پاسخ باتری به شرایط شارژ و دشارژ
• روند تغییر عملکرد در طول زمان
• اطلاعات ثبت‌شده توسط سیستم مدیریت باتری

در بسیاری از خودروها، SOH یک اندازه‌گیری مستقیم و مستقل نیست، بلکه مقداری محاسبه‌شده یا تخمینی است. بنابراین عدد آن باید با توجه به تعریف سازنده و شرایط آزمون تفسیر شود.

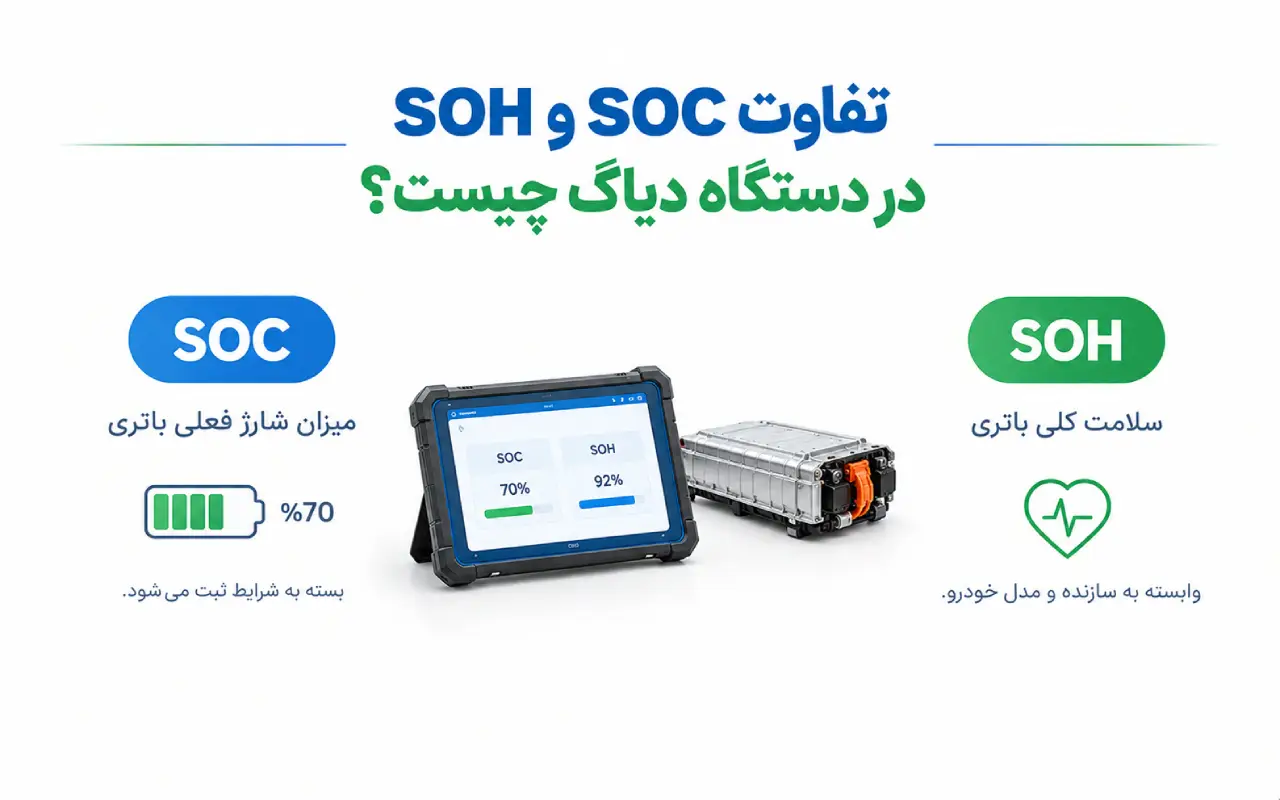

تفاوت SOC و SOH در دستگاه دیاگ چیست؟

هنگام اتصال دستگاه دیاگ به خودرو هیبریدی، ممکن است پارامترهایی با نام SOC، SOH، Battery State of Charge یا Battery Health مشاهده شوند. نام‌گذاری و در دسترس بودن این داده‌ها به سازنده، مدل خودرو و نرم‌افزار دستگاه دیاگ بستگی دارد.

بررسی SOC با دستگاه دیاگ

در بررسی SOC باید مشخص شود مقدار نمایش‌داده‌شده در چه شرایطی ثبت شده است. برای مثال، وضعیت خودرو، دمای باتری، میزان بار و شرایط رانندگی می‌توانند در تفسیر داده‌ها مؤثر باشند.

اگر هدف بررسی عملکرد شارژ باتری است، بهتر است SOC در طول یک فرایند کاری مشخص و همراه با داده‌های دیگر مشاهده شود؛ نه اینکه تنها یک عدد لحظه‌ای مبنای نتیجه‌گیری قرار گیرد.

بررسی SOH با دستگاه دیاگ

در مورد SOH باید ابتدا مشخص شود که پارامتر نمایش‌داده‌شده واقعاً چه تعریفی دارد. برخی سیستم‌ها شاخص سلامت را مستقیماً ارائه می‌کنند و برخی دیگر اطلاعاتی در اختیار تعمیرکار قرار می‌دهند که برای ارزیابی وضعیت باتری به تحلیل بیشتری نیاز دارد.

همچنین نباید درصد SOH یک خودرو را بدون توجه به روش محاسبه و مشخصات سازنده با درصد خودروی دیگری مقایسه کرد.

برای ارزیابی باتری هیبریدی چه پارامترهایی را کنار SOC و SOH بررسی کنیم؟

برای ارزیابی فنی باتری، بهتر است SOC و SOH در کنار سایر داده‌های مرتبط بررسی شوند. بسته به معماری خودرو و اطلاعاتی که سازنده ارائه می‌کند، موارد زیر می‌توانند مفید باشند:

۱. ولتاژ بلوک‌ها یا سلول‌ها

اختلاف ولتاژ میان بلوک‌ها یا سلول‌ها در شرایط یکسان می‌تواند سرنخی برای بررسی بیشتر باشد. بااین‌حال، مقدار قابل‌قبول اختلاف ولتاژ به نوع باتری، وضعیت شارژ، دما و شرایط کاری بستگی دارد و نباید یک حد عمومی را برای تمام خودروها به کار برد.

۲. دمای باتری

تفاوت غیرعادی دما میان بخش‌های مختلف باتری یا افزایش بیش از حد دما ممکن است نیازمند بررسی مسیر خنک‌کاری، حسگرها و شرایط عملکرد باشد.

۳. جریان باتری

بررسی جریان شارژ و دشارژ کمک می‌کند مشخص شود باتری در شرایط مختلف چه میزان جریان دریافت می‌کند یا در اختیار سیستم قرار می‌دهد.

۴. رفتار ولتاژ تحت بار

ولتاژ باتری در حالت بدون بار ممکن است با رفتار آن هنگام درخواست توان بالا متفاوت باشد. به همین دلیل، بررسی شرایط کاری و داده‌های ثبت‌شده در محدوده مجاز سازنده می‌تواند برای ارزیابی عملکرد مفید باشد.

۵. کدهای خطا و داده‌های ثبت‌شده

کدهای خطا، شرایط ثبت آن‌ها و اطلاعات مرتبط با سیستم مدیریت باتری باید در کنار پارامترهای زنده بررسی شوند. وجود یک کد خطا به‌تنهایی لزوماً به معنای خرابی خود باتری نیست.

آیا SOH پایین به معنی نیاز قطعی به تعویض باتری است؟

خیر. پایین‌بودن SOH به‌تنهایی برای تصمیم‌گیری درباره تعویض باتری کافی نیست.

ابتدا باید تعریف SOH در همان خودرو مشخص شود و سپس نتیجه آن با سایر داده‌های فنی، علائم خودرو و معیارهای اعلام‌شده توسط سازنده مقایسه شود.

در بعضی موارد، کاهش شاخص سلامت ممکن است نشان‌دهنده افت ظرفیت قابل‌استفاده باشد؛ در موارد دیگر، برای تشخیص دقیق باید عملکرد بلوک‌ها، وضعیت حرارتی، اتصالات، مدارهای مرتبط و کدهای خطا نیز بررسی شوند.

تصمیم‌گیری درباره تعمیر، تعویض یا ادامه استفاده از باتری باید براساس روش عیب‌یابی معتبر و مشخصات فنی همان خودرو انجام شود، نه صرفاً براساس یک درصد نمایش‌داده‌شده در دیاگ.

اشتباهات رایج در تفسیر SOC و SOH

برای تفسیر درست اطلاعات باتری خودرو هیبریدی، شناخت تفاوت SOC و SOH به‌تنهایی کافی نیست؛ نحوه برداشت از این داده‌ها نیز اهمیت زیادی دارد. بعضی اشتباهات در تحلیل پارامترهای دیاگ می‌توانند باعث تشخیص نادرست، تعویض غیرضروری قطعات یا نادیده‌گرفتن علت اصلی مشکل شوند. در ادامه، رایج‌ترین اشتباهات هنگام بررسی وضعیت شارژ و سلامت باتری را مرور می‌کنیم.

اشتباه اول: یکسان دانستن شارژ و سلامت باتری

SOC وضعیت شارژ را نشان می‌دهد، اما SOH برای ارزیابی سلامت نسبت به یک معیار مرجع استفاده می‌شود. این دو پارامتر جایگزین یکدیگر نیستند.

اشتباه دوم: نتیجه‌گیری براساس یک عدد

هیچ‌کدام از این دو شاخص نباید بدون بررسی شرایط ثبت داده و سایر اطلاعات فنی، معیار قطعی تشخیص خرابی قرار گیرند.

اشتباه سوم: مقایسه اعداد خودروهای مختلف

تعریف پارامترها و روش تخمین آن‌ها ممکن است میان سازندگان متفاوت باشد. بنابراین مقایسه درصدها بدون شناخت روش محاسبه می‌تواند گمراه‌کننده باشد.

اشتباه چهارم: نادیده گرفتن دما و شرایط کاری

دما، جریان و وضعیت شارژ می‌توانند بر رفتار الکتریکی باتری اثر بگذارند. به همین دلیل، مقایسه داده‌ها باید با درنظرگرفتن شرایط اندازه‌گیری انجام شود.

اشتباه پنجم: تعویض باتری فقط به دلیل افت SOH

پیش از تعویض باید نتیجه دیاگ، اطلاعات سازنده، رفتار باتری تحت شرایط آزمون مجاز و سایر شواهد فنی بررسی شوند.

چک‌لیست عیب‌یابی SOC و SOH باتری خودرو هیبریدی

برای بررسی اصولی می‌توان این مراحل را دنبال کرد:

۱. شناسایی خودرو و مشخص‌کردن معماری سیستم هیبریدی
۲. بررسی کدهای خطا و شرایط ثبت آن‌ها
۳. مشاهده SOC و SOH در صورت پشتیبانی سیستم
۴. بررسی تعریف و روش تفسیر پارامترها در اطلاعات فنی خودرو
۵. مشاهده ولتاژ بلوک‌ها یا سلول‌ها در صورت دسترسی
۶. بررسی دمای باتری و جریان شارژ و دشارژ
۷. ارزیابی داده‌ها در شرایط کاری مناسب و مجاز سازنده
۸. مقایسه نتایج با مشخصات فنی همان خودرو
۹. تعیین نیاز به آزمون‌های تکمیلی یا بررسی مدارهای مرتبط
۱۰. تأیید نتیجه عیب‌یابی پس از انجام تعمیر یا سرویس

در کار با باتری ولتاژ بالای خودرو هیبریدی، رعایت دستورالعمل ایمنی سازنده ضروری است. بررسی داده‌های دیاگ با بازکردن باتری یا اندازه‌گیری مستقیم روی مدار ولتاژ بالا یکسان نیست و آزمون‌های فیزیکی باید توسط فرد آموزش‌دیده و با تجهیزات مناسب انجام شوند.

جمع‌بندی

تفاوت اصلی SOC و SOH باتری خودرو هیبریدی در این است که SOC وضعیت شارژ فعلی باتری را نشان می‌دهد، درحالی‌که SOH برای توصیف وضعیت سلامت باتری نسبت به یک معیار مرجع به کار می‌رود.

SOC می‌تواند در طول رانندگی و با شارژ و دشارژ تغییر کند؛ اما SOH معمولاً شاخصی برای ارزیابی وضعیت باتری در بازه زمانی طولانی‌تر است. البته روش محاسبه و تفسیر دقیق هر دو پارامتر به طراحی خودرو و سیستم مدیریت باتری بستگی دارد.

برای عیب‌یابی دقیق، نباید فقط به درصد SOC یا SOH تکیه کرد. بررسی کدهای خطا، ولتاژ بلوک‌ها، دما، جریان و سایر داده‌های فنی در کنار مشخصات سازنده کمک می‌کند وضعیت باتری با دقت بیشتری ارزیابی شود.

برای کسانی که می‌خواهند دانش عملی خود را در زمینه برق خودرو و سیستم‌های هیبریدی گسترش دهند، دوره های آموزش برق خودرو می‌تواند مسیر یادگیری تخصصی‌تری فراهم کند. همچنین می‌توانید آموزش‌ها و مطالب مرتبط را در صفحه اینستاگرام کارنو مهارت دنبال کنید.

سوالات متداول

1. SOC باتری خودرو هیبریدی چیست؟

SOC مخفف State of Charge است و وضعیت شارژ فعلی باتری را نسبت به محدوده شارژ قابل‌استفاده تعریف‌شده توسط سیستم نشان می‌دهد.

2. SOH باتری خودرو هیبریدی چیست؟

SOH مخفف State of Health است و برای توصیف وضعیت سلامت باتری نسبت به یک معیار مرجع، مانند شرایط باتری نو یا مشخصات تعیین‌شده توسط سازنده، استفاده می‌شود.

3. تفاوت اصلی SOC و SOH چیست؟

SOC به میزان شارژ فعلی باتری مربوط است، اما SOH برای ارزیابی وضعیت سلامت و افت عملکرد باتری به کار می‌رود.

4. آیا SOC بالا به معنی سالم بودن باتری هیبریدی است؟

خیر. باتری ممکن است شارژ بالایی داشته باشد، اما به دلیل فرسودگی، ظرفیت قابل‌استفاده یا توان عملکردی آن کاهش یافته باشد.

5. آیا SOC پایین نشانه خرابی باتری است؟

خیر. SOC ممکن است به‌طور طبیعی در اثر مصرف انرژی هنگام رانندگی کاهش پیدا کند. برای تشخیص خرابی باید شرایط کارکرد و سایر داده‌های فنی بررسی شوند.

6. آیا SOH پایین به معنی تعویض باتری است؟

نه لزوماً. تصمیم درباره تعویض باتری باید با توجه به تعریف SOH در همان خودرو، اطلاعات سازنده، داده‌های دیاگ و نتایج آزمون‌های تکمیلی گرفته شود.

7. آیا می‌توان SOC و SOH را با دستگاه دیاگ بررسی کرد؟

در بسیاری از خودروها می‌توان این پارامترها یا داده‌های مرتبط با آن‌ها را مشاهده کرد؛ اما در دسترس بودن و روش تفسیر آن‌ها به مدل خودرو و قابلیت‌های دستگاه دیاگ بستگی دارد.

8. چه پارامترهایی باید کنار SOC و SOH بررسی شوند؟

بسته به خودرو، بررسی ولتاژ بلوک‌ها یا سلول‌ها، دمای باتری، جریان شارژ و دشارژ، کدهای خطا و رفتار ولتاژ تحت بار می‌تواند به ارزیابی دقیق‌تر کمک کند.

9. آیا روش محاسبه SOH در همه خودروهای هیبریدی یکسان است؟

خیر. سازندگان ممکن است از الگوریتم‌ها و معیارهای متفاوتی برای تخمین سلامت باتری استفاده کنند؛ بنابراین تفسیر این عدد باید براساس اطلاعات فنی همان خودرو انجام شود.
