چگونه پس از تعمیر سیستم هیبریدی، عملکرد خودرو را بررسی کنیم؟

تعمیر یک خودروی هیبریدی زمانی کامل محسوب می‌شود که علاوه بر رفع ایراد اولیه، عملکرد خودرو نیز بررسی شود و اطمینان پیدا کنیم که مشکل برطرف شده و اختلال تازه‌ای ایجاد نشده است. تعویض قطعه، پاک‌کردن کد خطا یا روشن‌شدن خودرو به‌تنهایی برای تأیید موفقیت تعمیر کافی نیست.

در خودروهای هیبریدی، عملکرد موتور احتراقی، موتور الکتریکی، باتری ولتاژ بالا، اینورتر و واحدهای کنترل الکترونیکی به یکدیگر وابسته است. بنابراین ممکن است پس از تعمیر یک بخش، ایراد در شرایط دیگری مانند شتاب‌گیری، کاهش سرعت، گرم‌شدن خودرو یا تغییر وضعیت عملکرد دوباره ظاهر شود.

تست نهایی خودرو هیبریدی مجموعه‌ای از بررسی‌های مرحله‌به‌مرحله است که برای ارزیابی عملکرد سیستم، کنترل کدهای خطا، بررسی داده‌های زنده و تأیید نتیجه تعمیر انجام می‌شود.

در این مقاله از سایت کارنو مهارت بررسی می‌کنیم که پس از تعمیر سیستم هیبریدی، چه مراحلی باید انجام شوند، چگونه نتیجه تعمیر را با دستگاه دیاگ بررسی کنیم و چه نکاتی را برای تحویل ایمن خودرو باید در نظر بگیریم.

تست نهایی خودرو هیبریدی چیست و چرا اهمیت دارد؟

تست نهایی یا Post-Repair Verification به بررسی‌هایی گفته می‌شود که پس از پایان تعمیر انجام می‌گیرند تا مشخص شود ایراد موردنظر برطرف شده و سیستم در شرایط کاری مناسب عمل می‌کند.

در خودروهای معمولی نیز بررسی نتیجه تعمیر ضروری است؛ اما در خودروهای هیبریدی، به دلیل وجود مدارهای ولتاژ بالا و ارتباط چندین واحد کنترل، اهمیت این مرحله بیشتر می‌شود.

برای مثال، ممکن است پس از تعمیر مدار اینورتر، خودرو روشن شود و وارد وضعیت READY شود، اما هنگام درخواست توان بیشتر، خطای قبلی دوباره ظاهر شود. در چنین شرایطی، روشن‌شدن خودرو به‌تنهایی تأیید نمی‌کند که تعمیر به‌طور کامل موفق بوده است.

تست نهایی باید با توجه به نوع ایراد اولیه، قطعه

تعمیرشده، دستورالعمل سازنده و شرایطی که خطا در آن رخ داده بود، طراحی شود.

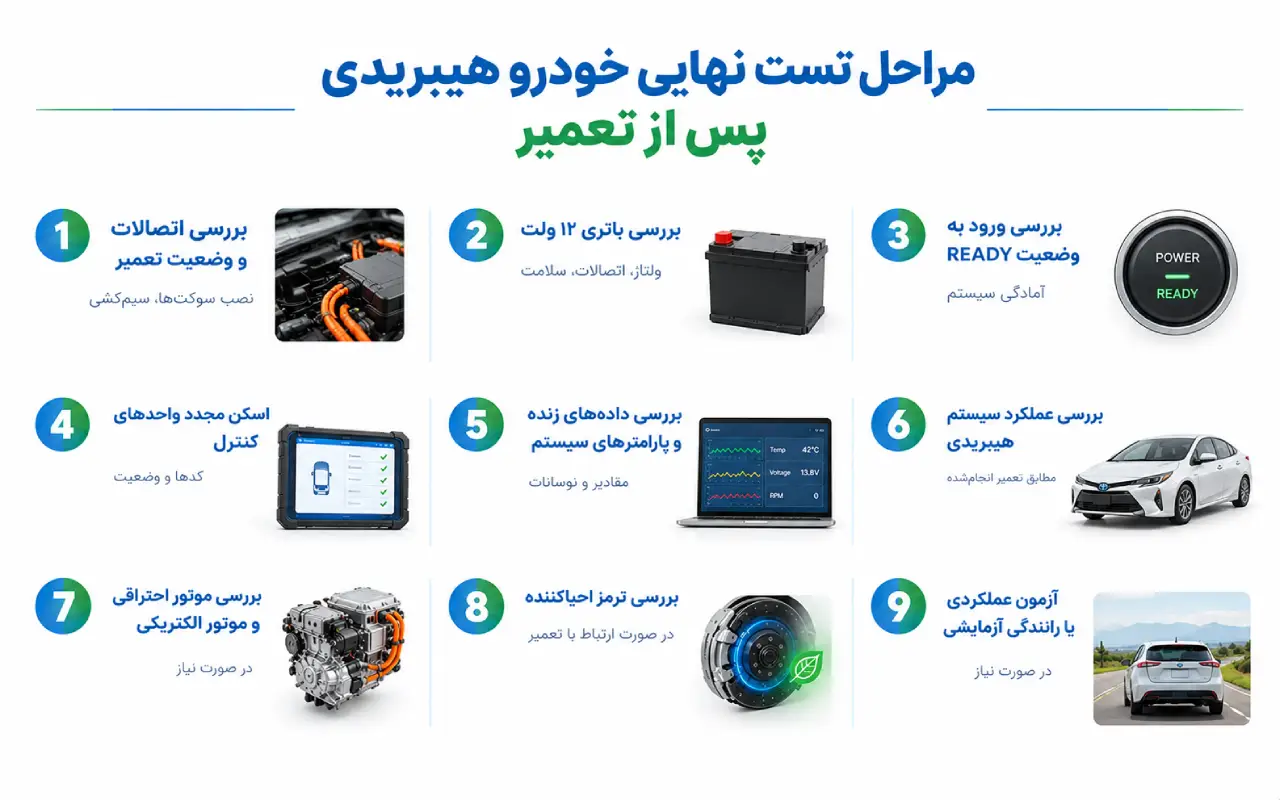

مراحل تست نهایی خودرو هیبریدی پس از تعمیر

برای جلوگیری از جاافتادن مراحل مهم، بهتر است بررسی خودرو با یک ترتیب مشخص انجام شود. ترتیب دقیق آزمون‌ها به نوع تعمیر بستگی دارد؛ بااین‌حال، مراحل زیر چارچوب مناسبی برای ارزیابی اولیه و تأیید نتیجه تعمیر فراهم می‌کنند.

۱. بررسی وضعیت تعمیر و اتصالات

پیش از روشن‌کردن خودرو، باید مطمئن شوید عملیات تعمیر مطابق دستورالعمل فنی انجام شده است.

در این مرحله، موارد زیر بررسی می‌شوند:

• نصب صحیح قطعه تعمیرشده یا جایگزین‌شده
• اتصال کامل سوکت‌ها و کانکتورهای مربوط
• وضعیت سیم‌کشی و محافظ‌های کابل
• نصب صحیح بست‌ها و پوشش‌های محافظ
• نبود ابزار یا قطعه اضافی در محفظه موتور
• بررسی نشتی مایعات، در صورت ارتباط با تعمیر انجام‌شده
• نصب صحیح پوشش‌ها و قطعاتی که برای دسترسی به محل تعمیر باز شده‌اند

اگر تعمیر روی سیستم ولتاژ بالا انجام شده باشد، بررسی نهایی باید مطابق دستورالعمل ایمنی سازنده صورت گیرد. وضعیت مدار، اتصال‌های ولتاژ بالا و قطعات ایمنی نباید صرفاً با نگاه‌کردن یا حدس تأیید شود.

۲. بررسی وضعیت باتری ۱۲ ولت

باتری ۱۲ ولت در بسیاری از خودروهای هیبریدی وظیفه تأمین برق مدارهای کنترلی و فراهم‌کردن شرایط لازم برای راه‌اندازی سامانه‌ها را بر عهده دارد.

ضعف این باتری یا وجود افت ولتاژ در اتصالات آن ممکن است باعث بروز رفتارهای غیرعادی، اختلال ارتباطی یا ثبت کدهای خطا شود.

در نتیجه، اگر ایراد اولیه با روشن‌نشدن خودرو، فعال‌نشدن READY یا خطاهای متعدد واحدهای کنترل مرتبط بوده است، وضعیت باتری ۱۲ ولت باید با روش مناسب بررسی شود.

در این مرحله بهتر است موارد زیر ارزیابی شوند:

• وضعیت ظاهری و اتصالات باتری
• ولتاژ باتری در شرایط اندازه‌گیری مشخص
• نتیجه آزمون سلامت باتری، در صورت نیاز
• وضعیت شارژ باتری و عملکرد مدار مربوط
• افت ولتاژ در مسیرهای مرتبط، در صورت مشاهده نشانه‌های غیرعادی

ولتاژ اندازه‌گیری‌شده به‌تنهایی همیشه برای قضاوت دربار سلامت باتری کافی نیست. نتیجه باید با شرایط آزمون و مشخصات فنی خودرو مقایسه شود.

۳. بررسی ورود خودرو به وضعیت READY

در بسیاری از خودروهای هیبریدی، وضعیت READY نشان می‌دهد که خودرو شرایط لازم برای آماده‌به‌کارشدن و حرکت را فراهم کرده است. بااین‌حال، ورود به این وضعیت به‌تنهایی سلامت تمام اجزای سیستم هیبریدی را ثابت نمی‌کند.

پس از تعمیر، باید بررسی شود که خودرو مطابق دستورالعمل سازنده وارد READY می‌شود و هشدار غیرعادی مرتبط با ایراد اولیه باقی نمانده است.

اگر خودرو وارد این وضعیت نمی‌شود، لازم است کدهای خطا، شرایط تغذیه، مجوزهای راه‌اندازی و وضعیت واحدهای کنترل بررسی شوند.

۴. اسکن مجدد واحدهای کنترل با دستگاه دیاگ

پس از تعمیر، باید خودرو با دستگاه دیاگ مناسب بررسی شود. بهتر است فقط به یک واحد کنترل محدود نشوید و در صورت پشتیبانی ابزار، سامانه‌های مرتبط با تعمیر را نیز اسکن کنید.

هدف از این بررسی، شناسایی کدهایی است که همچنان فعال‌اند، دوباره ثبت شده‌اند یا ممکن است در جریان تعمیر ایجاد شده باشند.

هنگام بررسی کدها، به چند نکته توجه کنید:

• کد خطای اولیه برطرف شده است یا همچنان وجود دارد؟
• آیا کد جدیدی پس از تعمیر ثبت شده است؟
• وضعیت کد فعال است یا فقط در حافظه باقی مانده؟
• آیا واحد کنترل موردنظر به دستگاه دیاگ پاسخ می‌دهد؟
• آیا سایر واحدهای کنترل نیز خطای مرتبط ثبت کرده‌اند؟

پاک‌کردن کدها پیش از ثبت اطلاعات اولیه می‌تواند بخشی از شواهد تشخیصی را از بین ببرد. بنابراین بهتر است پیش از پاک‌کردن خطاها، اطلاعات موجود ذخیره شوند و پس از انجام تعمیر، نتیجه اسکن مجدد با وضعیت اولیه مقایسه شود.

همچنین اگر کدی دوباره ظاهر شد، نباید بلافاصله همان قطعه را تعویض کرد. ابتدا باید مشخص شود که خطا در چه شرایطی ثبت شده و آیا علت اصلی تعمیر قبلی واقعاً برطرف شده است.

۵. بررسی داده‌های زنده و پارامترهای سیستم

کدهای خطا تمام اطلاعات لازم برای ارزیابی نتیجه تعمیر را ارائه نمی‌کنند. به همین دلیل، مشاهده داده‌های زنده یا Live Data در بسیاری از موارد اهمیت دارد.

داده‌های مناسب به نوع تعمیر بستگی دارند. برای مثال، پس از تعمیر مدار مرتبط با باتری هیبریدی ممکن است بررسی پارامترهای ولتاژ، دما و وضعیت‌های گزارش‌شده توسط سیستم مدیریت باتری لازم باشد. پس از تعمیر مدار ارتباطی نیز باید وضعیت ارتباط واحدهای کنترل و پارامترهای مربوط بررسی شوند.

در این مرحله، موارد زیر اهمیت دارند:

• مقایسه مقادیر اندازه‌گیری‌شده با مشخصات فنی سازنده
• بررسی منطقی‌بودن تغییرات پارامترها
• توجه به داده‌های غیرعادی یا ثابت‌مانده
• بررسی شرایطی که پارامتر در آن ثبت شده است
• مقایسه داده‌ها پیش و پس از تعمیر، در صورت وجود اطلاعات قابل‌مقایسه

نکته مهم: این است که صرف نمایش یک مقدار در محدوده ظاهراً طبیعی، سلامت قطعه را در همه شرایط ثابت نمی‌کند. پارامترها باید در شرایط مناسب و مطابق روش آزمون همان خودرو ارزیابی شوند.

۶. بررسی عملکرد سیستم هیبریدی متناسب با تعمیر انجام‌شده

پس از بررسی اولیه و داده‌های دیاگ، باید عملکرد بخشی از سیستم که تعمیر شده است ارزیابی شود.

این آزمون باید متناسب با ایراد اولیه طراحی شود. برای مثال، اگر تعمیر مربوط به سیستم مدیریت باتری بوده است، بررسی پارامترهای مرتبط و شرایط عملکردی مجاز اهمیت دارد. اگر ایراد به مدار اینورتر مربوط بوده، باید مطابق روش سازنده عملکرد سامانه و نبود خطاهای مرتبط بررسی شود.

در این مرحله، بهتر است پرسش‌های زیر پاسخ داده شوند:

• آیا علامت اولیه خرابی برطرف شده است؟
• آیا سیستم در شرایط کاری مورد انتظار رفتار مناسبی دارد؟
• آیا کد خطای مرتبط دوباره ثبت می‌شود؟
• آیا پارامترهای مرتبط با تعمیر با مشخصات فنی سازگارند؟
• آیا نشانه‌ای از ایراد ثانویه یا اختلال در بخش‌های مرتبط دیده می‌شود؟

در خودروهای هیبریدی، نتیجه این بررسی‌ها باید با توجه به معماری همان خودرو تفسیر شود؛ زیرا نحوه عملکرد و کنترل سیستم‌ها در همه مدل‌ها یکسان نیست.

۷. بررسی عملکرد موتور احتراقی و موتور الکتریکی

در برخی تعمیرات، لازم است عملکرد موتور احتراقی و موتور الکتریکی نیز بررسی شود. البته این مرحله برای تمام تعمیرها یکسان نیست و باید بر اساس نوع ایراد و روش پیشنهادی سازنده انجام گیرد.

در صورت ارتباط با تعمیر، می‌توان وضعیت روشن‌شدن موتور احتراقی، پاسخ خودرو به درخواست توان، عملکرد سیستم‌های کنترلی و وجود علائم غیرعادی را بررسی کرد.

نباید انتظار داشت که موتور احتراقی در تمام خودروهای هیبریدی و در همه شرایط بلافاصله روشن شود. روشن‌شدن یا خاموش‌ماندن موتور به طراحی سیستم، وضعیت باتری، درخواست توان و شرایط کاری خودرو بستگی دارد.

همچنین برای بررسی موتور الکتریکی، اینورتر یا مدارهای قدرت نباید آزمون‌های خودسرانه انجام داد. روش بررسی باید با دستورالعمل فنی و محدودیت‌های ایمنی خودرو مطابقت داشته باشد.

۸. بررسی عملکرد ترمز احیاکننده، در صورت ارتباط با تعمیر

ترمز احیاکننده یا Regenerative Braking در بسیاری از خودروهای هیبریدی و برقی بخشی از انرژی جنبشی خودرو را هنگام کاهش سرعت به انرژی الکتریکی تبدیل می‌کند.

اگر تعمیر انجام‌شده به موتور الکتریکی، اینورتر، باتری یا کنترل ترمز احیاکننده مربوط باشد، ارزیابی عملکرد این سامانه می‌تواند بخشی از تست نهایی باشد.

بااین‌حال، بررسی آن باید در شرایط کنترل‌شده، مطابق روش سازنده و با رعایت کامل ایمنی انجام شود. احساس راننده هنگام کاهش سرعت به‌تنهایی برای تأیید عملکرد ترمز احیاکننده کافی نیست.

۹. انجام آزمون عملکردی یا رانندگی آزمایشی در صورت نیاز

در برخی تعمیرات، بررسی ایستا با دیاگ کافی نیست و ممکن است آزمون عملکردی یا رانندگی آزمایشی لازم باشد.

این آزمون باید فقط زمانی انجام شود که خودرو از نظر فنی و ایمنی برای حرکت آماده باشد. اگر ایراد مرتبط با ترمز، فرمان، سیستم ولتاژ بالا یا عملکرد قوای محرکه هنوز برطرف نشده است، نباید برای آزمایش، خودرو را وارد شرایط پرخطر کرد.

در صورت مجازبودن آزمون، باید شرایط مرتبط با ایراد اولیه بررسی شوند؛ برای مثال، عملکرد خودرو در شتاب‌گیری معمول، کاهش سرعت یا شرایطی که پیش‌تر باعث بروز خطا شده بود.

در جریان آزمون، به موارد زیر توجه کنید:

• روشن‌شدن مجدد چراغ هشدار
• بازگشت علائم اولیه خرابی
• افت غیرعادی توان یا تغییر رفتار خودرو
• ثبت مجدد کد خطا
• تغییر غیرعادی در پارامترهای مرتبط
• وجود صدا، لرزش یا نشانه‌های تازه

نباید برای بازتولید خطا، خودرو را عمداً وارد شرایط خطرناک کرد. اگر آزمون جاده‌ای ضروری است، باید روش آن با دستورالعمل سازنده و شرایط ایمن مطابقت داشته باشد.

پس از تعمیر اینورتر، باتری یا مدار CAN چه چیزهایی را بررسی کنیم؟

تست نهایی باید با نوع تعمیر ارتباط مستقیم داشته باشد. یک چک‌لیست ثابت نمی‌تواند برای همه ایرادهای خودرو هیبریدی کافی باشد.

پس از تعمیر اینورتر

اگر تعمیر مربوط به اینورتر بوده است، باید کدهای خطای مرتبط، وضعیت پارامترهای قابل‌دسترسی، شرایط عملکرد سیستم و هرگونه هشدار مرتبط بررسی شوند.

در این مرحله، باید مشخص شود که ایراد اولیه برطرف شده و نشانه‌ای از مشکل در مدارهای مرتبط باقی نمانده است. آزمون‌های الکتریکی تخصصی نیز باید فقط مطابق دستورالعمل سازنده انجام شوند.

پس از تعمیر باتری هیبریدی

اگر باتری ولتاژ بالا تعمیر شده است، ارزیابی نتیجه به نوع تعمیر و معماری باتری بستگی دارد. پارامترهای مربوط به ولتاژ، دما و وضعیت‌های گزارش‌شده توسط سیستم مدیریت باتری، در صورت مرتبط‌بودن، باید با مشخصات فنی سازنده مقایسه شوند.

صرف خاموش‌شدن هشدار باتری برای تأیید سلامت کامل آن کافی نیست.

پس از تعمیر شبکه CAN

اگر تعمیر مربوط به شبکه ارتباطی بوده است، باید ارتباط واحدهای کنترل مرتبط بررسی شود. لازم است مشخص شود که واحدهای موردنظر در دسترس دستگاه دیاگ قرار دارند، کدهای ارتباطی اولیه بازنگشته‌اند و اختلال تازه‌ای در شبکه دیده نمی‌شود.

در این حالت، مقایسه نتایج اسکن قبل و بعد از تعمیر می‌تواند به ارزیابی بهتر نتیجه کمک کند.

اشتباهات رایج در تست نهایی خودرو هیبریدی

حتی اگر تعمیر اولیه به‌درستی انجام شده باشد، اشتباه در مرحله تأیید نتیجه می‌تواند باعث تحویل خودروی دارای ایراد شود.

اکتفا به خاموش‌شدن چراغ هشدار

خاموش‌شدن چراغ هشدار به‌تنهایی ثابت نمی‌کند که همه شرایط خرابی برطرف شده‌اند. باید کدها، داده‌های مرتبط و عملکرد سیستم نیز بررسی شوند.

پاک‌کردن کدها بدون ثبت اطلاعات اولیه

اگر کدها و شرایط ثبت آن‌ها پیش از پاک‌کردن ذخیره نشوند، مقایسه وضعیت پیش و پس از تعمیر دشوارتر خواهد شد.

بررسی‌نکردن واحدهای کنترل مرتبط

گاهی یک ایراد در مدار مشترک یا شبکه ارتباطی بر چند واحد کنترل اثر می‌گذارد. محدودکردن بررسی به یک ECU ممکن است باعث نادیده‌گرفتن بخشی از مشکل شود.

انجام آزمون بدون توجه به شرایط سازنده

مقادیر استاندارد، شرایط اندازه‌گیری و روش آزمون در خودروهای مختلف ممکن است تفاوت داشته باشند. استفاده از یک مقدار عمومی برای همه مدل‌ها می‌تواند به نتیجه‌گیری اشتباه منجر شود.

رانندگی آزمایشی پیش از تأیید ایمنی

اگر هنوز وضعیت سیستم‌های حیاتی یا مدارهای ولتاژ بالا مشخص نیست، رانندگی آزمایشی می‌تواند خطرناک باشد. ابتدا باید ایمنی خودرو تأیید شود و سپس آزمون‌های مجاز انجام گیرند.

چک‌لیست نهایی پیش از تحویل خودروی هیبریدی

پیش از تحویل خودرو، این موارد را متناسب با نوع تعمیر بررسی کنید:

1. بررسی نهایی نصب قطعات و اتصالات
2. کنترل وضعیت مدارهای مرتبط با تعمیر
3. بررسی باتری ۱۲ ولت، در صورت نیاز
4. بررسی ورود خودرو به READY، در صورت ارتباط با ایراد
5. اسکن مجدد واحدهای کنترل مرتبط
6. ثبت و بررسی کدهای خطای باقی‌مانده
7. مقایسه داده‌های زنده با مشخصات فنی
8. بررسی عملکرد سیستم تعمیرشده
9. انجام آزمون عملکردی مجاز، در صورت نیاز
10. اطمینان از نبود نشانه‌های جدید خرابی
11. ثبت نتایج تست نهایی و اقدامات انجام‌شده

این چک‌لیست باید با توجه به نوع تعمیر تنظیم شود. برای مثال، پس از تعمیر یک مدار ساده ممکن است نیازی به تمام آزمون‌های مرتبط با باتری ولتاژ بالا یا ترمز احیاکننده نباشد.

جمع‌بندی

تست نهایی خودرو هیبریدی مرحله‌ای ضروری برای تأیید نتیجه تعمیر است. در این مرحله، وضعیت اتصالات، کدهای خطا، داده‌های زنده و عملکرد بخش تعمیرشده بررسی می‌شوند و در صورت نیاز، آزمون عملکردی متناسب با ایراد اولیه انجام می‌گیرد.

نکته کلیدی این است که خاموش‌شدن چراغ هشدار یا روشن‌شدن خودرو به‌تنهایی به معنای موفقیت کامل تعمیر نیست. نتیجه باید با شواهد فنی، روش‌های آزمون معتبر و مشخصات سازنده تأیید شود.

رعایت اصول ایمنی نیز در تمام مراحل، به‌ویژه هنگام کار روی مدارهای ولتاژ بالا، ضروری است.

اگر می‌خواهید مهارت خود را در تشخیص ایرادهای الکتریکی و بررسی عملکرد سامانه‌های خودرو تقویت کنید، دوره های آموزش برق خودرو می‌تواند بخشی از مسیر یادگیری تخصصی شما باشد. همچنین در صفحه اینستاگرام کارنو مهارت می‌توانید مطالب آموزشی مرتبط با برق خودرو و عیب‌یابی سیستم‌های الکترونیکی را دنبال کنید.

سوالات متداول

1. تست نهایی خودرو هیبریدی چیست؟

تست نهایی مجموعه‌ای از بررسی‌هاست که پس از تعمیر انجام می‌شود تا مشخص شود ایراد اولیه برطرف شده و سیستم در شرایط کاری مناسب عمل می‌کند.

2. آیا خاموش‌شدن چراغ هشدار به معنی رفع کامل ایراد است؟

خیر. برای تأیید نتیجه باید کدهای خطا، داده‌های زنده و عملکرد بخش تعمیرشده نیز بررسی شوند.

3. آیا پس از هر تعمیر باید خودرو را رانندگی آزمایشی کرد؟

خیر. نیاز به رانندگی آزمایشی به نوع تعمیر بستگی دارد. ابتدا باید ایمنی خودرو تأیید شود و سپس، در صورت نیاز، آزمون مجاز انجام گیرد.

4. پس از تعمیر سیستم هیبریدی، آیا باید دوباره دیاگ بزنیم؟

در بسیاری از تعمیرات، اسکن مجدد برای بررسی کدهای باقی‌مانده یا بازگشت خطا ضروری است. دامنه اسکن به نوع تعمیر و قابلیت دستگاه دیاگ بستگی دارد.

5. آیا تست نهایی باتری هیبریدی با بررسی خاموش‌شدن هشدار باتری کامل می‌شود؟

خیر. در صورت ارتباط تعمیر با باتری، باید پارامترهای مرتبط و نتایج آزمون‌های موردنیاز مطابق دستورالعمل سازنده بررسی شوند.

6. آیا تست نهایی اینورتر و شبکه CAN یکسان است؟

خیر. هرکدام آزمون‌های متناسب با ساختار و عملکرد خود را دارند. در تعمیر اینورتر، بررسی‌های مرتبط با مدار و عملکرد آن اهمیت دارند؛ در تعمیر CAN نیز ارتباط واحدهای کنترل و وضعیت شبکه باید ارزیابی شود.

7. چه زمانی خودرو برای تحویل آماده است؟

زمانی که ایراد اولیه برطرف شده، نتیجه تعمیر با آزمون‌های مناسب تأیید شده و خودرو از نظر ایمنی و عملکرد در شرایط قابل‌قبول قرار داشته باشد.
