چراغ Check Hybrid System چیست؟ علت‌ها و روش عیب‌یابی

روشن‌شدن پیام Check Hybrid System  یکی از هشدارهای مهم در خودروهای هیبریدی است. این پیام نشان می‌دهد که سیستم کنترل خودرو، ایرادی را در یکی از بخش‌های مرتبط با سامانه هیبرید تشخیص داده است.

بااین‌حال، نمایش این هشدار به‌معنای خرابی قطعی باتری هیبریدی نیست. مشکل ممکن است به باتری ولتاژبالا، اینورتر، سیستم خنک‌کاری، کابل‌های ولتاژبالا، حسگرها، واحدهای کنترلی یا حتی سیستم برق ۱۲ ولت مربوط باشد.

برای تشخیص دقیق، باید کدهای خطا، داده‌های زنده و شرایط کاری خودرو بررسی شوند. پاک‌کردن پیام هشدار یا تعویض عجولانه یک قطعه، بدون پیدا‌کردن علت اصلی، می‌تواند هزینه تعمیر را افزایش دهد.

Check Hybrid System چیست؟

عبارت Check Hybrid System به معنی «سیستم هیبرید را بررسی کنید» است. این پیام زمانی نمایش داده می‌شود که واحد کنترل خودرو، عملکرد غیرعادی یا خطایی را در یکی از بخش‌های سیستم هیبرید تشخیص دهد.

سیستم هیبرید معمولاً از بخش‌های مختلفی تشکیل شده است، از جمله:

• باتری ولتاژبالا یا باتری کششی
• اینورتر و مبدل‌های قدرت
• موتورهای الکتریکی و ژنراتورها
• سیستم مدیریت باتری یا  BMS
• مبدل DC/DC
• کابل‌ها و اتصالات ولتاژبالا
• سیستم خنک‌کاری
• حسگرها و واحدهای کنترل الکترونیکی

بنابراین این هشدار یک پیام کلی تشخیصی است و برای شناسایی قطعه معیوب، باید اطلاعات دقیق‌تری از خودرو دریافت شود.

آیا رانندگی با خطای Check Hybrid System خطرناک است؟

پاسخ به شدت هشدار و رفتار خودرو بستگی دارد. اگر پیام هشدار همراه با کاهش شدید توان، بوی سوختگی، دود، داغ‌شدن غیرعادی، صداهای غیرمعمول یا هشدارهای قرمز باشد، باید خودرو در محل امن متوقف شود.

در شرایط زیر، ادامه رانندگی توصیه نمی‌شود:

• خودرو توان حرکت یا شتاب‌گیری عادی ندارد.
• پیام توقف فوری یا داغ‌شدن سیستم نمایش داده می‌شود.
• بوی سوختگی یا دود مشاهده می‌شود.
• چراغ‌های هشدار قرمز روشن شده‌اند.
• سیستم هیبرید خاموش می‌شود یا خودرو وارد حالت محدود توان می‌شود.
• نشانه‌ای از آسیب کابل‌ها یا اجزای ولتاژبالا وجود دارد.

اگر خودرو همچنان حرکت می‌کند و هشدار بدون علامت جدی دیگری نمایش داده شده است، باید در اولین فرصت با ابزار مناسب بررسی شود. تصمیم نهایی باید بر اساس دفترچه راهنمای همان مدل و شرایط واقعی خودرو گرفته شود.

نکته ایمنی: سیستم ولتاژبالای خودروهای هیبریدی می‌تواند بسیار خطرناک باشد. بررسی یا بازکردن اجزای HV باید فقط توسط فرد آموزش‌دیده و مطابق دستورالعمل سازنده انجام شود.

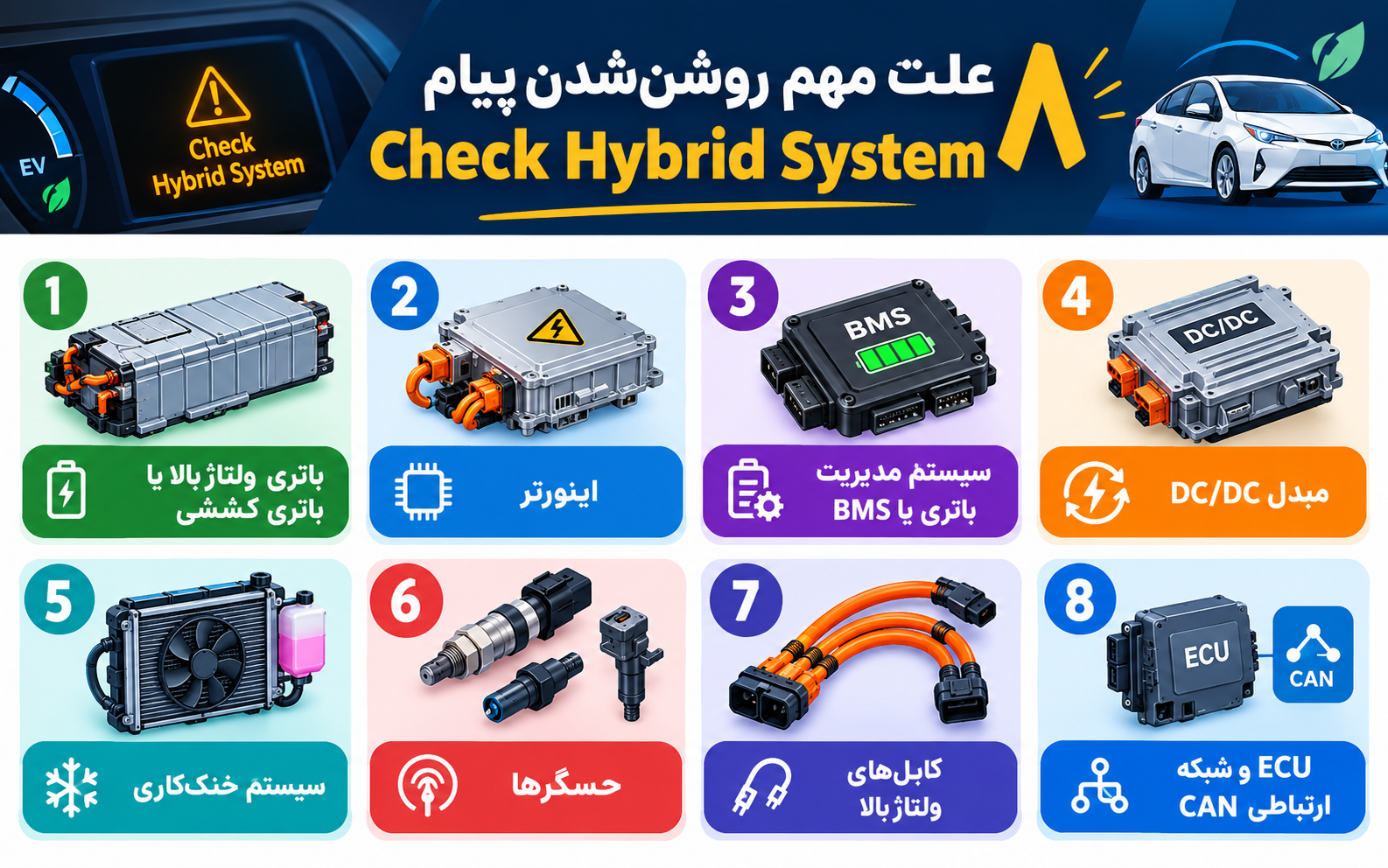

مهم‌ترین علت‌های روشن‌شدن  Check Hybrid System

1. مشکل در باتری هیبریدی

باتری ولتاژبالا وظیفه ذخیره و تأمین انرژی الکتریکی موردنیاز سیستم هیبرید را بر عهده دارد. ضعف یک یا چند ماژول، اختلاف ولتاژ بین بلوک‌ها، افزایش دما یا کاهش ظرفیت قابل‌استفاده می‌تواند باعث ثبت خطا شود.

نشانه‌های احتمالی مشکل باتری عبارت‌اند از:

• تغییرات غیرعادی در نشانگر شارژ
• کاهش توان الکتریکی
• افزایش مصرف سوخت
• روشن‌ماندن بیشتر موتور بنزینی
• اختلاف غیرعادی ولتاژ بلوک‌ها
• ثبت کدهای مرتبط با باتری هیبریدی

بااین‌حال، نباید صرفاً با مشاهده هشدار، باتری کامل را تعویض کرد. وضعیت بلوک‌ها، دما، سیستم خنک‌کاری و داده‌های ثبت‌شده در ECU باید بررسی شوند.

2. خرابی یا اختلال در اینورتر

اینورتر یکی از مهم‌ترین اجزای سیستم هیبرید است. این قطعه انرژی جریان مستقیم باتری را به جریان متناوب موردنیاز موتورهای الکتریکی تبدیل می‌کند و در برخی شرایط، وظایف کنترلی و تبدیل انرژی دیگری نیز دارد.

ایراد در اینورتر ممکن است به دلایل زیر ایجاد شود:

• افزایش دمای بیش از حد
• اختلال در مدارهای قدرت
• خرابی بخش‌های الکترونیکی داخلی
• مشکل در سیستم خنک‌کاری اینورتر
• ایراد در اتصالات یا سوکت‌ها
• خطای نرم‌افزاری یا کنترلی

برخی خطاهای اینورتر ممکن است با کاهش توان، روشن‌شدن چراغ هشدار یا محدودشدن عملکرد سیستم هیبرید همراه باشند.

3. مشکل در  BMS

سیستم مدیریت باتری یا BMS  وظیفه پایش و مدیریت وضعیت باتری را بر عهده دارد. این سیستم می‌تواند پارامترهایی مانند ولتاژ بخش‌های مختلف، دما، جریان و وضعیت شارژ را بررسی کند.

اگر BMS یا مدارهای مرتبط با آن دچار مشکل شوند، ممکن است اطلاعات نادرست به واحد کنترل ارسال شود یا سیستم برای محافظت از باتری، توان آن را محدود کند.

علت‌های احتمالی عبارت‌اند از:

• خرابی حسگرهای ولتاژ یا دما
• قطع‌شدن ارتباط با واحد باتری
• مشکل در سیم‌کشی
• خرابی مدار کنترل
• اختلاف غیرعادی در داده‌های باتری
• خطای ارتباطی بین ECU ها

در این شرایط، بررسی کدهای خطا و داده‌های زنده اهمیت زیادی دارد.

4. خرابی یا ضعف مبدل  DC/DC

مبدل DC/DC  وظیفه تبدیل انرژی ولتاژبالای باتری به ولتاژ مناسب برای شارژ باتری ۱۲ ولت و تأمین برق برخی تجهیزات خودرو را بر عهده دارد.

اگر این مبدل درست کار نکند، ممکن است مشکلاتی مانند موارد زیر ایجاد شود:

• ضعیف‌شدن باتری ۱۲ ولت
• روشن‌شدن چراغ‌های هشدار
• اختلال در عملکرد تجهیزات برقی
• کاهش یا قطع شارژ باتری ۱۲ ولت
• ثبت خطا در سیستم مدیریت انرژی

گاهی مشکل اصلی از باتری HV نیست، بلکه از سیستم شارژ ۱۲ ولت یا مبدل DC/DC ناشی می‌شود. به همین دلیل بررسی ولتاژ و وضعیت باتری ۱۲ ولت نیز ضروری است.

5. مشکل در سیستم خنک‌کاری

اجزای هیبریدی هنگام کار گرما تولید می‌کنند و برای عملکرد ایمن و پایدار به سیستم خنک‌کاری نیاز دارند. گرفتگی مسیر هوا، خرابی فن، کمبود مایع خنک‌کننده یا مشکل پمپ می‌تواند باعث افزایش دما و ثبت خطا شود.

بخش‌هایی که باید بررسی شوند عبارت‌اند از:

• فن خنک‌کننده باتری
• مسیر ورود و خروج هوا
• فیلتر یا دریچه‌های خنک‌کاری
• پمپ خنک‌کننده
• سطح و وضعیت مایع خنک‌کننده
• رادیاتور و مسیرهای گردش مایع

در برخی خودروها، آلودگی یا گرفتگی فن باتری می‌تواند باعث افزایش دما و محدودشدن عملکرد سیستم شود. بنابراین در زمان روشن‌شدن هشدار، نباید سیستم خنک‌کاری نادیده گرفته شود.

6. خرابی یا خطای سنسورها

سیستم هیبرید برای تصمیم‌گیری دقیق به اطلاعات حسگرهای مختلف وابسته است. اگر یکی از حسگرها اطلاعات اشتباه ارسال کند، ECU ممکن است عملکرد سیستم را محدود کرده و پیام Check Hybrid System را نمایش دهد.

حسگرهای مهم شامل موارد زیر هستند:

• حسگر دمای باتری
• حسگر جریان باتری
• حسگر ولتاژ
• حسگر موقعیت موتور
• حسگرهای دمای اینورتر
• حسگرهای مرتبط با سیستم خنک‌کاری

در این حالت، تعویض مستقیم سنسور بدون بررسی سیم‌کشی، سوکت و داده‌های واقعی می‌تواند باعث تعمیر اشتباه شود.

7. آسیب یا اختلال در کابل HV

کابل‌های ولتاژبالا معمولاً با روکش نارنجی مشخص می‌شوند. این کابل‌ها انرژی الکتریکی را بین باتری، اینورتر، موتورهای الکتریکی و سایر اجزای مربوطه منتقل می‌کنند.

آسیب فیزیکی، خوردگی، شل‌شدن اتصال یا مشکل در عایق کابل می‌تواند باعث ثبت خطا شود.

نشانه‌های احتمالی شامل موارد زیر است:

• ثبت خطای عایق یا نشتی جریان
• قطع‌شدن عملکرد سیستم هیبرید
• نمایش هشدارهای مرتبط با ولتاژبالا
• مشاهده آسیب یا تغییر شکل در مسیر کابل

هشدار: بررسی کابل‌های HV نباید با روش‌های معمول و بدون تجهیزات ایمنی انجام شود. اندازه‌گیری یا بازکردن این مدارها نیازمند ابزار مناسب و رعایت کامل دستورالعمل ایمنی سازنده است.

8. اختلال در ECU یا ارتباط بین واحدها

خودروهای هیبریدی از چندین واحد کنترل الکترونیکی استفاده می‌کنند. این واحدها از طریق شبکه ارتباطی خودرو، مانند  CAN، اطلاعات را با یکدیگر تبادل می‌کنند.

اگر ارتباط بین ECU ها قطع یا مختل شود، ممکن است سیستم هیبرید نتواند اطلاعات لازم را دریافت کند و هشدار Check Hybrid System  را نمایش دهد.

علت‌های احتمالی عبارت‌اند از:

• افت ولتاژ باتری ۱۲ ولت
• خرابی فیوز یا رله
• مشکل در سیم‌کشی شبکه ارتباطی
• نفوذ رطوبت به سوکت‌ها
• خرابی یک واحد کنترل
• خطای نرم‌افزاری یا ارتباطی

در این شرایط، باید علاوه بر کدهای اختصاصی سیستم هیبرید، خطاهای ارتباطی و وضعیت تغذیه ECUها نیز بررسی شود.

چگونه با دیاگ علت خطا را پیدا کنیم؟

عیب‌یابی حرفه‌ای با یک روند منظم انجام می‌شود. ترتیب بررسی ممکن است بسته به مدل خودرو متفاوت باشد، اما معمولاً مراحل زیر اهمیت دارند.

مرحله اول: ثبت علائم و شرایط خودرو

قبل از اتصال اسکنر، باید از راننده درباره شرایط بروز خطا سؤال شود:

• هشدار چه زمانی روشن شده است؟
• خودرو در حالت سرد بوده یا گرم؟
• کاهش توان وجود داشته است؟
• مصرف سوخت تغییر کرده است؟
• پیام دیگری روی نمایشگر ظاهر شده است؟
• اخیراً تعمیر، تصادف یا شست‌وشوی موتور انجام شده است؟

این اطلاعات می‌تواند مسیر عیب‌یابی را کوتاه‌تر کند.

مرحله دوم: بررسی وضعیت باتری ۱۲ ولت

ضعف باتری ۱۲ ولت ممکن است باعث اختلال در راه‌اندازی یا ارتباط برخی واحدهای کنترل شود. بنابراین پیش از نتیجه‌گیری درباره خرابی باتری HV ، باید وضعیت باتری ۱۲ ولت، اتصالات و سیستم شارژ آن بررسی شود.

مرحله سوم: خواندن تمام کدهای خطا

اسکنر باید بتواند با ECU های مرتبط با سیستم هیبرید ارتباط برقرار کند. فقط خواندن کدهای موتور کافی نیست؛ زیرا ممکن است خطا در باتری، اینورتر، سیستم مدیریت انرژی یا واحدهای ارتباطی ثبت شده باشد.

کدها باید به‌صورت کامل ثبت شوند، از جمله:

• کدهای فعال
• کدهای ذخیره‌شده
• کدهای موقت
• اطلاعات  Freeze Frame، در صورت وجود
• وضعیت پاک‌شدن یا تکرار خطا

مرحله چهارم: بررسی داده‌های زنده

پس از خواندن کدها، داده‌های زنده باید بررسی شوند. بسته به مدل خودرو، این داده‌ها می‌توانند شامل موارد زیر باشند:

• ولتاژ بلوک‌های باتری
• دمای بخش‌های مختلف باتری
• وضعیت شارژ یا  SOC
• جریان باتری
• وضعیت کنتاکتورها
• دمای اینورتر
• وضعیت فن و سیستم خنک‌کاری
• ولتاژ باتری ۱۲ ولت
• اطلاعات موتور و ژنراتور
• وضعیت ارتباط  ECUها

داده‌ها باید در شرایط مختلف مانند حالت آماده‌به‌کار، شتاب‌گیری، کاهش سرعت و شارژ احیاکننده مقایسه شوند.

مرحله پنجم: تطبیق با دستورالعمل سازنده

مقادیر قابل‌قبول برای همه خودروها یکسان نیست. بنابراین نمی‌توان یک عدد ثابت برای ولتاژ، دما یا اختلاف بلوک‌ها تعیین کرد و آن را برای تمام خودروهای هیبریدی به کار برد.

مقادیر باید با اطلاعات فنی همان مدل، سال ساخت و نوع سیستم هیبرید مقایسه شوند.

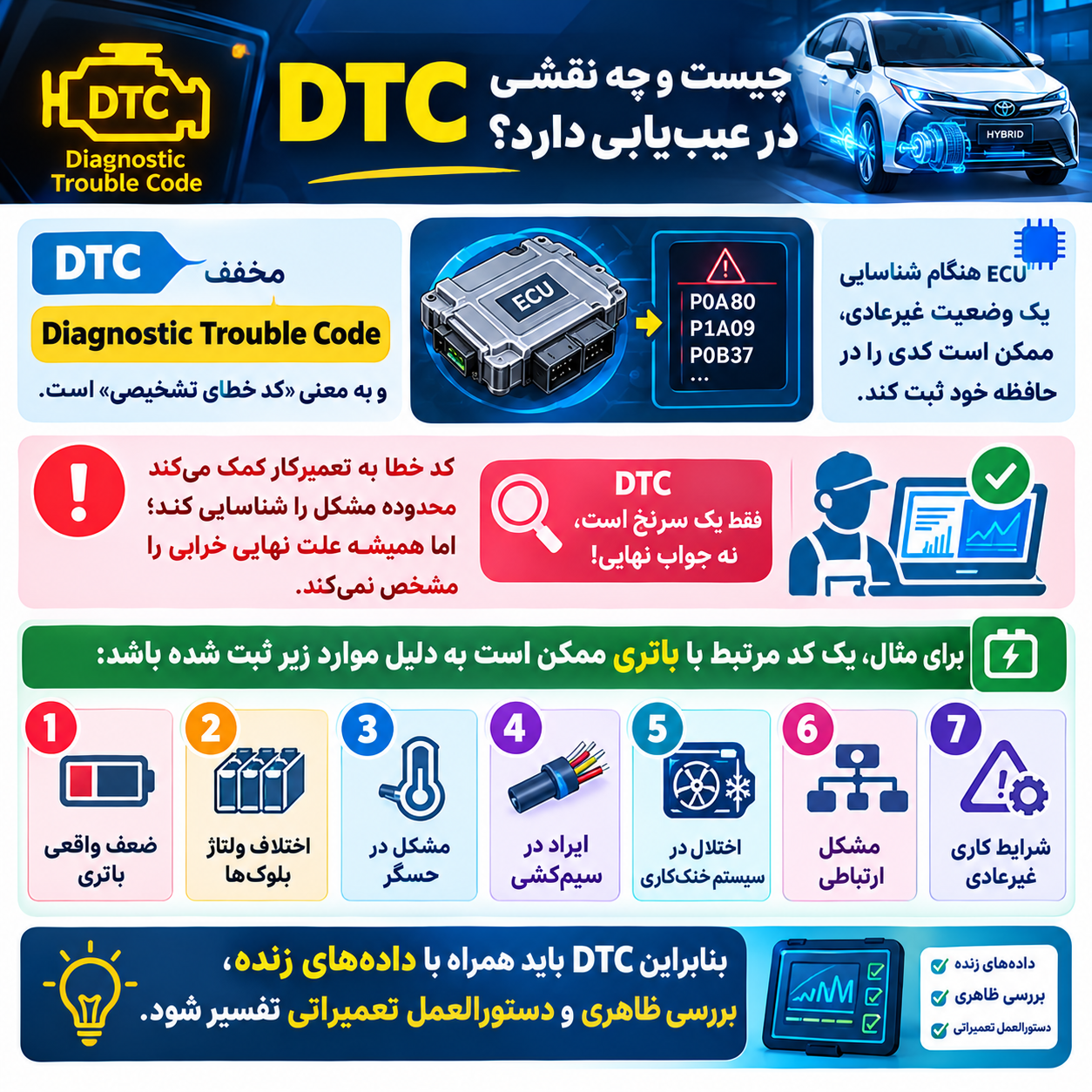

DTC  چیست و چه نقشی در عیب‌یابی دارد؟

DTC  مخفف Diagnostic Trouble Code  و به معنی «کد خطای تشخیصی» است. ECU هنگام شناسایی یک وضعیت غیرعادی، ممکن است کدی را در حافظه خود ثبت کند.

کد خطا به تعمیرکار کمک می‌کند محدوده مشکل را شناسایی کند؛ اما همیشه علت نهایی خرابی را مشخص نمی‌کند.

برای مثال، یک کد مرتبط با باتری ممکن است به دلیل موارد زیر ثبت شده باشد:

• ضعف واقعی باتری
• اختلاف ولتاژ بلوک‌ها
• مشکل در حسگر
• ایراد در سیم‌کشی
• اختلال در سیستم خنک‌کاری
• مشکل ارتباطی
• شرایط کاری غیرعادی

بنابراین DTC باید همراه با داده‌های زنده، بررسی ظاهری و دستورالعمل تعمیراتی تفسیر شود.

چرا پاک‌کردن خطا راه‌حل نیست؟

پاک‌کردن کد خطا ممکن است پیام هشدار را برای مدتی خاموش کند، اما اگر علت اصلی برطرف نشده باشد، خطا دوباره ثبت خواهد شد.

پاک‌کردن زودهنگام خطا می‌تواند اطلاعات مهمی را نیز از بین ببرد؛ از جمله:

• شرایط ثبت خطا
• دمای سیستم
• سرعت خودرو
• وضعیت شارژ باتری
• پارامترهای کاری در لحظه بروز مشکل
• ارتباط خطا با سایر کدها

روش درست این است که ابتدا کدها و اطلاعات مربوط به آن‌ها ثبت و تحلیل شوند. پس از تعمیر و تأیید رفع مشکل، می‌توان طبق دستورالعمل سازنده کدها را پاک کرد و عملکرد خودرو را دوباره بررسی کرد.

مطالعه موردی؛ یک سناریوی آموزشی

توجه: این مثال فرضی است و به یک خودروی مشخص مربوط نمی‌شود.

فرض کنید خودروی هیبریدی هنگام شتاب‌گیری پیام Check Hybrid System را نمایش می‌دهد. راننده همچنین احساس می‌کند توان خودرو کاهش یافته است.

روند بررسی می‌تواند به شکل زیر باشد:

1. بررسی وضعیت باتری ۱۲ ولت و اتصالات آن
2. ثبت علائم و شرایط بروز هشدار
3. خواندن تمام کدهای خطا
4. بررسی داده‌های زنده باتری و اینورتر
5. مقایسه ولتاژ بلوک‌های باتری
6. بررسی دمای باتری و عملکرد فن
7. بررسی سیستم خنک‌کاری اینورتر
8. تطبیق نتایج با دستورالعمل سازنده

اگر داده‌ها اختلاف قابل‌توجهی بین چند بلوک باتری نشان دهند، بررسی باتری در اولویت قرار می‌گیرد. اگر دمای اینورتر غیرعادی باشد یا کد مربوط به سیستم خنک‌کاری ثبت شده باشد، مسیر عیب‌یابی باید به سمت اینورتر و مدار خنک‌کاری هدایت شود.

در این مثال، تصمیم نهایی فقط پس از بررسی داده‌ها گرفته می‌شود؛ نه صرفاً با مشاهده پیام هشدار.

جمع‌بندی

چراغ Check Hybrid System یک هشدار عمومی درباره اختلال احتمالی در سیستم هیبریدی خودرو است و به‌تنهایی خرابی باتری یا اینورتر را اثبات نمی‌کند.

علت این پیام می‌تواند به بخش‌های مختلفی مانند باتری HV، BMS، اینورتر، مبدل DC/DC، سیستم خنک‌کاری، سنسورها، کابل‌های ولتاژبالا یا ECUها مربوط باشد.

برای عیب‌یابی دقیق باید موارد زیر در کنار یکدیگر بررسی شوند:

علائم خودرو، وضعیت باتری ۱۲ ولت، کدهای خطا (DTC)، داده‌های زنده، بررسی ظاهری و دستورالعمل سازنده

مهم‌ترین اصل در تعمیر خودروهای هیبریدی این است که تعمیرکار به‌جای پاک‌کردن هشدار یا تعویض حدسی قطعه، علت اصلی خطا را شناسایی کند.

اگر می‌خواهید برق، عیب‌یابی و تعمیر خودروهای هیبریدی را به‌صورت تخصصی یاد بگیرید، می‌توانید در دوره تخصصی آموزش خودروهای هیبریدی کارنو مهارت شرکت کنید. همچنین برای مشاهده مطالب آموزشی، نکات فنی و اطلاع از دوره‌ها، صفحه اینستاگرام کارنو مهارت را دنبال کنید.

سؤالات متداول

1. آیا Check Hybrid System همیشه به معنی خرابی باتری است؟

خیر. این پیام ممکن است به باتری، اینورتر، سیستم خنک‌کاری، سنسورها، کابل‌های HV، ECU یا سیستم برق ۱۲ ولت مربوط باشد.

2. آیا با روشن‌شدن این پیام می‌توان رانندگی کرد؟

اگر خودرو کاهش توان شدید، بوی سوختگی، دود، داغ‌شدن غیرعادی یا هشدار قرمز دارد، باید متوقف شود. در شرایط دیگر نیز لازم است خودرو در اولین فرصت با اسکنر مناسب بررسی شود.

3. آیا پاک‌کردن خطای Check Hybrid System مشکل را حل می‌کند؟

خیر. پاک‌کردن خطا علت اصلی را برطرف نمی‌کند و ممکن است اطلاعات تشخیصی ارزشمند را از بین ببرد.

4. آیا با دیاگ معمولی می‌توان علت خطا را پیدا کرد؟

همه اسکنرهای عمومی به اطلاعات اختصاصی سیستم هیبرید دسترسی ندارند. برای عیب‌یابی دقیق، استفاده از اسکنر سازگار با مدل خودرو و سیستم‌های هیبریدی ضروری است.

5. آیا ضعف باتری ۱۲ ولت می‌تواند باعث نمایش این هشدار شود؟

بله. افت ولتاژ یا مشکل در اتصالات باتری ۱۲ ولت می‌تواند عملکرد برخی ECUها و ارتباطات سیستم را مختل کند و باعث ثبت خطا شود.
