کد خطای P0A08 در خودرو هیبریدی چیست؟ علائم، علت‌ها و روش عیب‌یابی

اگر هنگام بررسی یک خودروی هیبریدی با دستگاه دیاگ، کد خطای P0A08 را مشاهده کرده‌اید، باید عملکرد مبدل DC-DC و مدار نظارت بر وضعیت آن را بررسی کنید. این کد معمولاً با عنوان DC/DC Converter Status Circuit شناخته می‌شود و به مشکلی در وضعیت یا سیگنال مدار مرتبط با مبدل DC-DC اشاره دارد.

مبدل DC-DC یکی از اجزای مهم سیستم برق خودروهای هیبریدی است. این قطعه انرژی جریان مستقیم باتری ولتاژ بالا را به ولتاژ پایین‌تر، معمولاً برای تأمین برق شبکه ۱۲ ولتی خودرو و شارژ باتری کمکی، تبدیل می‌کند. اگر عملکرد این مجموعه مختل شود، ممکن است باتری ۱۲ ولتی به‌درستی شارژ نشود و بخش‌های مختلف سیستم برق خودرو با مشکل مواجه شوند.

بااین‌حال، مشاهده کد P0A08 به‌تنهایی ثابت نمی‌کند که مبدل DC-DC خراب است. وضعیت باتری ۱۲ ولتی، اتصالات، سیم‌کشی، فیوزها، سیستم خنک‌کاری و شرایط ثبت کد نیز باید بررسی شوند. در برخی خودروها، جزئیات عیب‌یابی و حتی شرایط ثبت این کد به مدل و معماری سیستم هیبریدی وابسته است.

در این مقاله از کارنو مهارت، معنی کد P0A08، علائم احتمالی، علت‌های رایج و مراحل اصولی عیب‌یابی آن را بررسی می‌کنیم.

کد خطای P0A08 به چه معناست؟

کد P0A08 یک کد عیب‌یابی مرتبط با سیستم برق خودروهای هیبریدی و برخی خودروهای برقی است. عنوان رایج آن «اختلال در مدار وضعیت مبدل DC-DC» است.

در بعضی معماری‌ها، واحد کنترل سیستم هیبریدی وضعیت عملکرد مبدل را از طریق یک مدار یا سیگنال مشخص بررسی می‌کند. اگر وضعیت گزارش‌شده با شرایط مورد انتظار سازگار نباشد، ممکن است کد P0A08 ثبت شود.

برای نمونه، در برخی مدل‌های تویوتا پریوس، واحد کنترل سیستم هیبریدی وضعیت مدار مبدل را از طریق ترمینالی با نام NODD بررسی می‌کند. اگر شرایط مشخصی از اختلال داخلی، توقف عملکرد مبدل و افت ولتاژ باتری کمکی ایجاد شود، کد P0A08 ثبت خواهد شد. این منطق مربوط به همان معماری و شرایط تعریف‌شده توسط سازنده است و نباید بدون بررسی دفترچه تعمیراتی به همه خودروها تعمیم داده شود.

بنابراین هنگام مشاهده این کد، باید سه موضوع را مشخص کنید:

• کد در کدام واحد کنترلی ثبت شده است؟
• آیا کد دارای زیرکد یا اطلاعات تکمیلی است؟
• آیا کدهای خطای دیگری نیز هم‌زمان وجود دارند؟

پاسخ این پرسش‌ها مسیر عیب‌یابی را دقیق‌تر می‌کند.

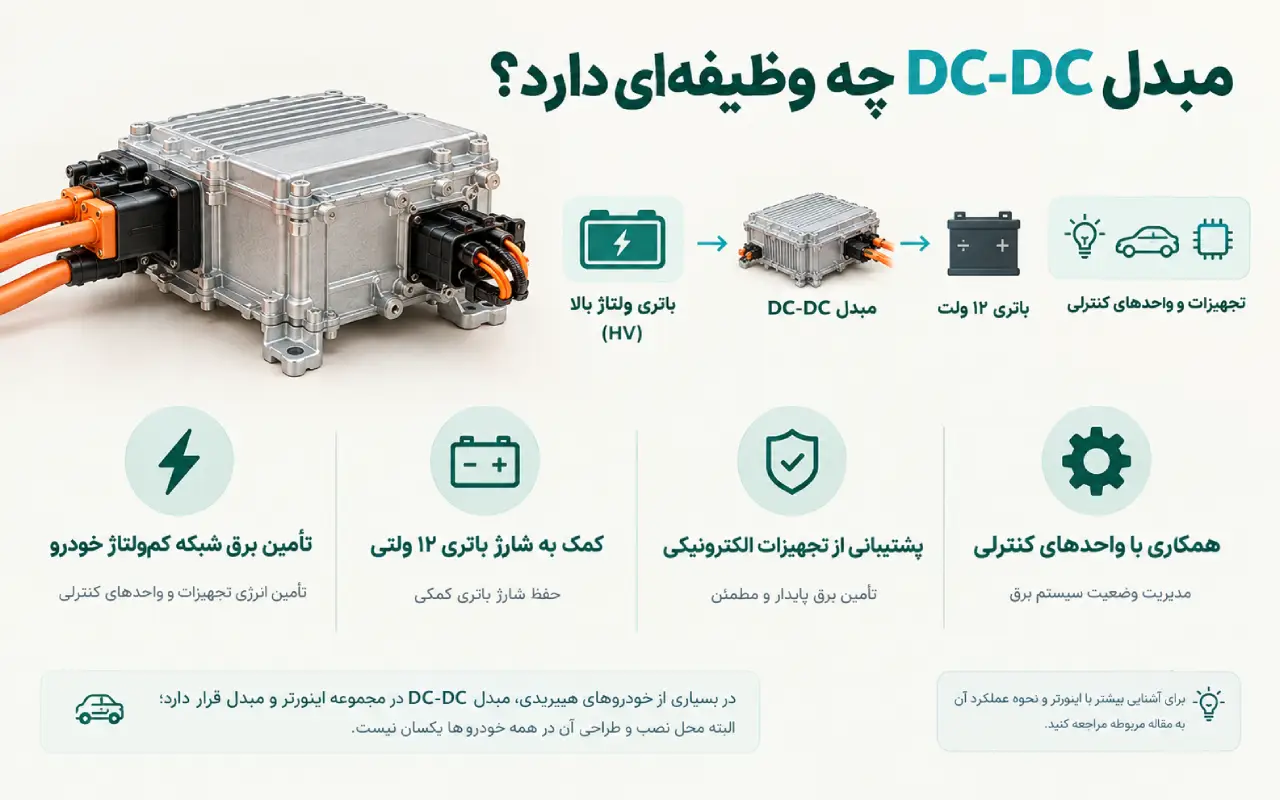

مبدل DC-DC چه وظیفه‌ای در خودرو هیبریدی دارد؟

برای درک بهتر P0A08، ابتدا باید با وظیفه مبدل DC-DC آشنا شوید.

در خودروهای هیبریدی، باتری اصلی انرژی الکتریکی موردنیاز سیستم محرکه را تأمین می‌کند. ولتاژ این باتری از ولتاژ شبکه برق کمکی خودرو بیشتر است؛ به همین دلیل، برای تأمین برق تجهیزات ۱۲ ولتی به یک مبدل مناسب نیاز داریم.

مبدل DC-DC انرژی جریان مستقیم را به سطح ولتاژ مناسب شبکه کم‌ولتاژ تبدیل می‌کند. این شبکه می‌تواند برق تجهیزات و واحدهای کنترلی مختلف را تأمین کند و باتری کمکی ۱۲ ولتی را شارژ کند.

وظایف اصلی این مجموعه عبارت‌اند از:

• تأمین برق شبکه کم‌ولتاژ خودرو
• کمک به شارژ باتری کمکی ۱۲ ولتی
• پشتیبانی از عملکرد تجهیزات الکترونیکی
• همکاری با واحدهای کنترلی برای مدیریت وضعیت سیستم برق

در بسیاری از خودروهای هیبریدی، مبدل DC-DC در مجموعه اینورتر و مبدل قرار دارد؛ البته محل نصب و طراحی آن در همه خودروها یکسان نیست.

برای آشنایی دقیق‌تر با قطعه‌ای که وظیفه تبدیل انرژی الکتریکی در سیستم محرکه را بر عهده دارد، شناخت اینورتر و نحوه عملکرد آن نیز مفید است. اینورتر و مبدل DC-DC وظایف متفاوتی دارند، هرچند ممکن است در یک مجموعه فیزیکی قرار گرفته باشند.

علائم خرابی مرتبط با کد P0A08 چیست؟

علائم این کد با توجه به علت اصلی خطا، نوع خودرو و میزان اختلال در عملکرد مبدل متفاوت است. وجود کد P0A08 لزوماً به معنی مشاهده همه علائم زیر نیست.

۱. افت ولتاژ باتری ۱۲ ولتی

یکی از نشانه‌های مهم، افت ولتاژ باتری کمکی است. اگر مبدل DC-DC نتواند شبکه کم‌ولتاژ را به‌درستی تغذیه کند، باتری ۱۲ ولتی ممکن است به‌تدریج تخلیه شود.

این وضعیت می‌تواند با کاهش توان باتری، اختلال در تأمین برق تجهیزات یا دشواری در فعال‌شدن سیستم خودرو همراه باشد.

البته باتری فرسوده، اتصالات نامناسب یا مشکلات دیگر شبکه کم‌ولتاژ نیز می‌توانند افت ولتاژ ایجاد کنند.

۲. روشن‌شدن هشدار سیستم هیبریدی

ممکن است چراغ هشدار سیستم هیبریدی یا پیام خطای مربوط به سیستم برق روی صفحه نمایش ظاهر شود.

نوع هشدار به سازنده و مدل خودرو بستگی دارد. برای تشخیص دقیق، باید کدهای ثبت‌شده در واحدهای کنترلی مختلف بررسی شوند.

۳. روشن‌نشدن خودرو یا فعال‌نشدن حالت READY

در برخی خودروها، افت ولتاژ شبکه ۱۲ ولتی یا اختلال در عملکرد سیستم هیبریدی می‌تواند مانع ورود خودرو به حالت READY شود.

بااین‌حال، فعال‌نشدن READY دلایل متعددی دارد و نباید بدون بررسی کدهای سایر واحدهای کنترلی، آن را فقط به مبدل DC-DC نسبت داد.

۴. اختلال در تجهیزات الکتریکی

اگر ولتاژ شبکه کم‌ولتاژ از محدوده مناسب خارج شود، ممکن است برخی تجهیزات الکترونیکی رفتار غیرعادی داشته باشند. برای مثال، روشن‌شدن هشدارهای متعدد یا عملکرد ناپایدار بعضی تجهیزات می‌تواند مشاهده شود.

این علائم اختصاصی P0A08 نیستند و برای تشخیص علت باید وضعیت تغذیه و مدارهای مربوط بررسی شود.

۵. محدودشدن توان یا توقف خودرو

در شرایطی که اختلال سیستم برق ادامه پیدا کند و ولتاژ شبکه کم‌ولتاژ کاهش یابد، بعضی خودروها ممکن است توان حرکتی را محدود کنند یا سیستم محرکه را از کار بیندازند.

اگر خودرو هشدار جدی سیستم هیبریدی دارد، در حالت READY باقی نمی‌ماند یا برق آن به‌شدت ناپایدار شده است، ادامه رانندگی می‌تواند خطرناک باشد. خودرو را در محل امن متوقف کنید و برای بررسی تخصصی اقدام کنید.

علت‌های احتمالی ثبت کد P0A08

برای عیب‌یابی صحیح، باید بین خرابی خود مبدل و مشکلات جانبی مدار تفاوت قائل شوید.

۱. خرابی داخلی مبدل DC-DC

در صورت بروز اختلال داخلی در مبدل، ممکن است این قطعه نتواند ولتاژ موردنیاز شبکه کم‌ولتاژ را تأمین کند یا وضعیت عملکرد خود را به شکل مورد انتظار گزارش دهد.

در برخی مدل‌ها، مبدل بخشی از مجموعه اینورتر است؛ بنابراین تشخیص محل دقیق خرابی به ساختار همان خودرو بستگی دارد.

۲. ضعف یا خرابی باتری ۱۲ ولتی

باتری کمکی فرسوده یا معیوب ممکن است باعث افت ولتاژ شبکه شود. از آنجا که در برخی سیستم‌ها شرایط ولتاژ باتری در منطق ثبت خطا دخالت دارد، بررسی باتری ۱۲ ولتی اهمیت زیادی دارد.

البته این موضوع به معنی آن نیست که تعویض باتری همیشه کد P0A08 را برطرف می‌کند. ابتدا باید باتری و عملکرد مدار شارژ آزمایش شوند.

۳. مشکل در سیم‌کشی و اتصالات

قطعی سیم، اتصال کوتاه، خوردگی پایه‌های سوکت یا اتصال نامناسب می‌تواند باعث اختلال در مدار وضعیت مبدل یا تغذیه آن شود.

این مشکلات ممکن است در سوکت مبدل، مسیر سیم‌کشی یا نقاط اتصال بدنه و تغذیه وجود داشته باشند.

۴. خرابی فیوز یا اتصالات توزیع برق

در بعضی خودروها، فیوزها، فیوزلینک‌ها و اتصالات توزیع برق بخشی از مسیرهای موردنیاز سیستم هستند. خرابی این اجزا می‌تواند باعث اختلال در تغذیه یا عملکرد شبکه برق شود.

محل و مشخصات فیوزها باید از نقشه برق همان مدل خودرو استخراج شوند.

۵. اختلال در سیستم خنک‌کاری مبدل

مبدل DC-DC در حین کار گرما تولید می‌کند و در برخی خودروها به سیستم خنک‌کاری اختصاصی یا مشترک با مجموعه اینورتر وابسته است.

خرابی پمپ خنک‌کننده، اختلال در گردش مایع، مشکل فن یا مسدودشدن مسیر خنک‌کاری ممکن است بر عملکرد مجموعه اثر بگذارد. در بعضی خودروها، دستورالعمل تعمیراتی P0A08 بررسی اجزای خنک‌کاری را نیز در نظر می‌گیرد.

۶. مشکل در مدار نظارت یا واحد کنترل

اگر مدار گزارش وضعیت، اتصالات یا ارتباطات کنترلی دچار اختلال باشند، ممکن است ECU وضعیت مبدل را نادرست یا غیرعادی تشخیص دهد.

خرابی واحد کنترل یکی از احتمالات است، اما نباید پیش از بررسی تغذیه، سیم‌کشی، اتصالات و خود مبدل به این نتیجه رسید.

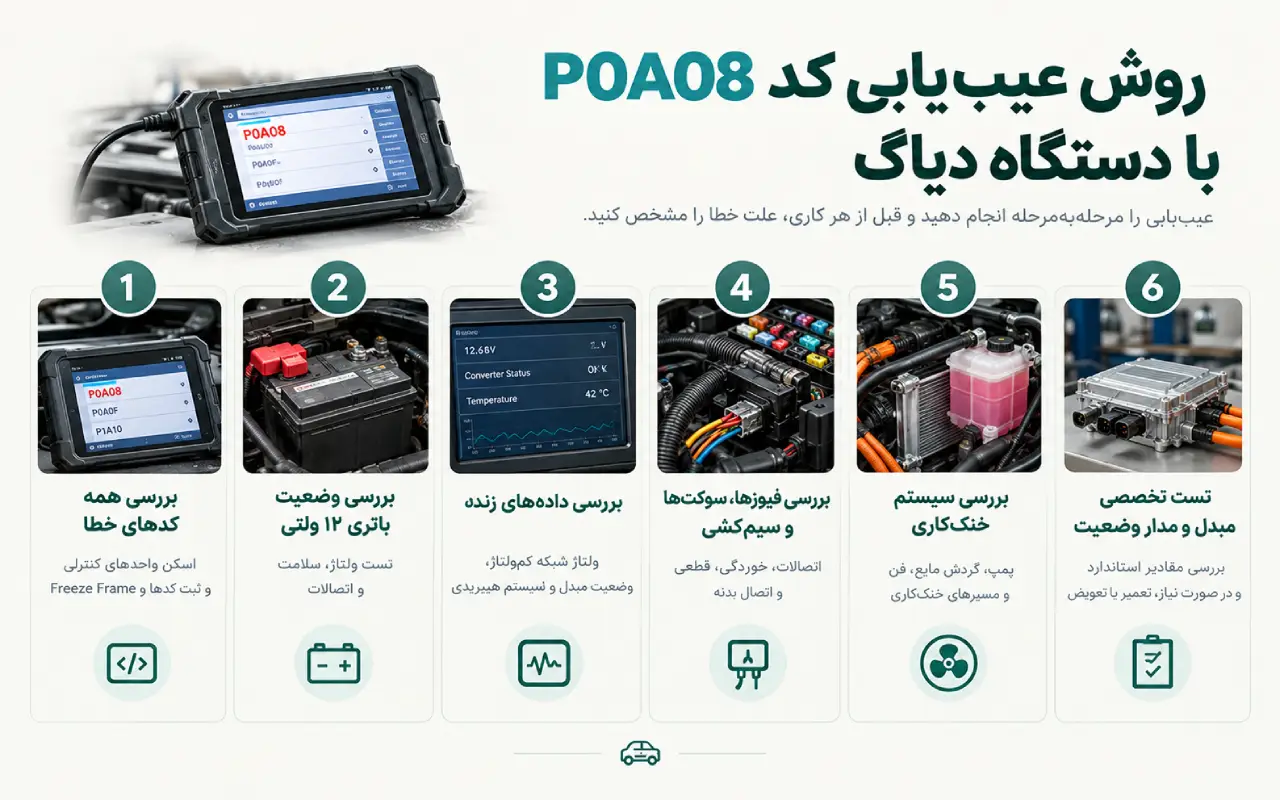

روش عیب‌یابی کد P0A08 با دستگاه دیاگ

عیب‌یابی بهتر است مرحله‌به‌مرحله انجام شود. پاک‌کردن کد یا تعویض فوری مبدل، بدون مشخص‌کردن علت خطا، روش قابل‌اعتمادی نیست.

مرحله اول: بررسی همه کدهای خطا

ابتدا با دستگاه دیاگ سازگار با سیستم هیبریدی خودرو، همه واحدهای کنترلی مرتبط را اسکن کنید.

فقط به P0A08 توجه نکنید. کدهای همراه و اطلاعات تکمیلی می‌توانند مشخص کنند که مشکل بیشتر به مدار مبدل، ولتاژ شبکه کم‌ولتاژ، سیستم خنک‌کاری یا بخش دیگری مربوط است.

کدها را پیش از پاک‌کردن ثبت کنید و در صورت دسترسی، اطلاعات Freeze Frame را نیز ذخیره کنید.

مرحله دوم: بررسی وضعیت باتری ۱۲ ولتی

باتری کمکی را از نظر ولتاژ، سلامت و توانایی حفظ شارژ بررسی کنید. علاوه بر خود باتری، اتصال قطب‌ها، کابل‌ها و نقاط اتصال بدنه نیز باید بررسی شوند.

اگر باتری ضعیف باشد، ممکن است بر رفتار شبکه برق اثر بگذارد. بااین‌حال، نتیجه آزمایش باتری باید در کنار سایر داده‌ها تفسیر شود.

مرحله سوم: بررسی داده‌های زنده

در صورت پشتیبانی دستگاه دیاگ، پارامترهای مربوط به ولتاژ شبکه کم‌ولتاژ، وضعیت عملکرد مبدل و اطلاعات سیستم هیبریدی را بررسی کنید.

مقدار مورد انتظار به مدل خودرو، وضعیت کاری سیستم و دستورالعمل سازنده بستگی دارد؛ بنابراین نباید یک عدد عمومی را برای همه خودروها معیار قطعی قرار داد.

اگر می‌خواهید درک بهتری از تحلیل داده‌های ECU داشته باشید، آشنایی با پارامترخوانی خودرو و تفسیر داده‌های زنده می‌تواند در مسیر عیب‌یابی به شما کمک کند.

مرحله چهارم: بررسی فیوزها، سوکت‌ها و سیم‌کشی

طبق نقشه برق همان خودرو، فیوزها، اتصالات و مدارهای مرتبط با مبدل را بررسی کنید.

به دنبال مواردی مانند این‌ها باشید:

• شل‌شدن یا خوردگی سوکت‌ها
• آسیب‌دیدگی دسته‌سیم
• قطعی یا اتصال کوتاه
• اتصال نامناسب بدنه
• خرابی فیوز یا فیوزلینک مرتبط

اندازه‌گیری پیوستگی و ولتاژ باید با روش تعیین‌شده توسط سازنده انجام شود. پیش از هرگونه تست روی مدارهای مرتبط با ولتاژ بالا، باید الزامات ایمنی همان خودرو رعایت شوند.

مرحله پنجم: بررسی سیستم خنک‌کاری

اگر ساختار خودرو برای مبدل یا مجموعه اینورتر سیستم خنک‌کاری در نظر گرفته است، اجزای مرتبط را طبق دستورالعمل تعمیراتی بررسی کنید.

وضعیت پمپ، گردش مایع، فن و مسیرهای خنک‌کاری ممکن است در تشخیص برخی خرابی‌ها اهمیت داشته باشد. روش تست در خودروهای مختلف متفاوت است.

مرحله ششم: تست تخصصی مبدل و مدار وضعیت

پس از بررسی موارد پایه، نوبت به آزمایش تخصصی مبدل و مدار گزارش وضعیت آن می‌رسد.

در این مرحله باید از نقشه سیم‌کشی، مقادیر استاندارد، شرایط فعال‌سازی سیستم و روش آزمون مختص همان مدل استفاده شود. در صورت اثبات خرابی داخلی مبدل، تعمیر یا تعویض آن بر اساس دستورالعمل سازنده انجام می‌شود.

آیا برای رفع P0A08 باید مبدل DC-DC را تعویض کرد؟

خیر؛ نه در همه موارد.

تعویض مبدل زمانی منطقی است که نتیجه آزمایش‌ها و دستورالعمل تعمیراتی نشان دهد خرابی به خود مبدل مربوط است. اگر مشکل از باتری ۱۲ ولتی، فیوز، سوکت، سیم‌کشی یا سیستم خنک‌کاری باشد، تعویض مبدل ممکن است هزینه اضافی ایجاد کند و ایراد اصلی را نیز برطرف نکند.

در برخی خودروها، مبدل DC-DC داخل مجموعه اینورتر قرار گرفته است. در چنین شرایطی، باید مشخص شود که سازنده چه روش تعمیر یا تعویضی را برای آن مجموعه مجاز می‌داند.

پس از انجام تعمیر نیز باید کدها دوباره بررسی شوند، عملکرد سیستم در شرایط تعیین‌شده آزمایش شود و سلامت باتری کمکی مورد تأیید قرار گیرد.

تفاوت کد P0A08 با خرابی باتری هیبریدی چیست؟

کد P0A08 به مدار وضعیت مبدل DC-DC مربوط است و به‌تنهایی نشانه قطعی خرابی باتری ولتاژ بالای هیبریدی نیست.

باتری ولتاژ بالا انرژی موردنیاز سیستم محرکه را ذخیره می‌کند، در حالی که مبدل DC-DC انرژی الکتریکی را برای شبکه کم‌ولتاژ فراهم می‌کند. اختلال در هرکدام از این بخش‌ها می‌تواند علائم متفاوتی ایجاد کند و گاهی علائم آن‌ها با یکدیگر اشتباه گرفته می‌شوند.

برای تشخیص درست، باید کدهای ثبت‌شده، داده‌های زنده و شرایط عملکرد سیستم بررسی شوند. شناخت باتری خودرو هیبریدی و نحوه عملکرد آن به تفکیک وظیفه باتری اصلی از مبدل DC-DC کمک می‌کند.

نکات ایمنی هنگام عیب‌یابی P0A08

سیستم‌های هیبریدی ممکن است دارای مدارهایی با ولتاژ بالا باشند که تماس با آن‌ها می‌تواند موجب برق‌گرفتگی شدید یا مرگ شود.

هنگام عیب‌یابی این کد، نکات زیر ضروری‌اند:

• کابل‌های نارنجی‌رنگ ولتاژ بالا را لمس یا باز نکنید.
• برای کار روی مدارهای ولتاژ بالا، فقط به روش ایمن و دستورالعمل سازنده همان خودرو عمل کنید.
• قطع‌کردن سرویس‌پلاگ یا بازکردن مجموعه اینورتر و مبدل باید توسط فرد آموزش‌دیده و با تجهیزات حفاظت فردی مناسب انجام شود.
• پیش از اندازه‌گیری، وضعیت فعال یا غیرفعال‌بودن مدار را طبق دستورالعمل فنی تأیید کنید.
• اگر تخصص یا تجهیزات لازم را ندارید، عیب‌یابی مدار ولتاژ بالا را به تعمیرکار آموزش‌دیده خودروهای هیبریدی بسپارید.

هشدار: خاموش‌بودن خودرو به‌تنهایی تضمین نمی‌کند که همه مدارهای ولتاژ بالا ایمن شده‌اند.

چرا آموزش برق خودرو هیبریدی برای عیب‌یابی P0A08 اهمیت دارد؟

عیب‌یابی خودروهای هیبریدی فقط خواندن کد خطا و تعویض قطعه نیست. تعمیرکار باید ارتباط میان باتری کمکی، مبدل DC-DC، اینورتر، واحدهای کنترلی و شبکه برق خودرو را بشناسد.

درک نقشه‌های برق، تحلیل داده‌های دیاگ، اندازه‌گیری اصولی و رعایت الزامات ایمنی باعث می‌شود تشخیص خرابی با دقت بیشتری انجام شود.

اگر قصد دارید مهارت خود را در این حوزه توسعه دهید، می‌توانید جزئیات دوره های آموزش برق خودرو  را بررسی کنید و مسیر یادگیری خود را متناسب با سطح فعلی‌تان انتخاب کنید.

جمع‌بندی

کد خطای P0A08 معمولاً به مدار وضعیت مبدل DC-DC در خودروهای هیبریدی مربوط است. این مبدل وظیفه تأمین برق شبکه کم‌ولتاژ و شارژ باتری کمکی را بر عهده دارد و اختلال در عملکرد آن می‌تواند با افت ولتاژ ۱۲ ولتی، هشدار سیستم هیبریدی یا مشکلات عملکردی خودرو همراه شود.

بااین‌حال، ثبت P0A08 به‌تنهایی خرابی قطعی مبدل را ثابت نمی‌کند. بررسی کدهای همراه، سلامت باتری ۱۲ ولتی، فیوزها، سیم‌کشی، اتصالات و سیستم خنک‌کاری باید پیش از تصمیم‌گیری درباره تعمیر یا تعویض قطعه انجام شود.

در عیب‌یابی حرفه‌ای، داده‌های دیاگ و دستورالعمل تعمیراتی همان خودرو مبنای تصمیم هستند، نه صرفاً نام کد خطا.

برای دنبال‌کردن نکات آموزشی و مطالب مرتبط با برق خودرو، می‌توانید صفحه اینستاگرام کارنو مهارت را نیز دنبال کنید.

سوالات متداول

1. کد خطای P0A08 چیست؟

این کد معمولاً به اختلال در مدار وضعیت مبدل DC-DC اشاره دارد. تعریف و شرایط ثبت دقیق آن باید با توجه به سازنده و مدل خودرو بررسی شود.

2. آیا P0A08 به معنی خرابی قطعی مبدل DC-DC است؟

خیر. باتری ۱۲ ولتی، فیوزها، سیم‌کشی، اتصالات و سیستم خنک‌کاری نیز ممکن است در بروز خطا نقش داشته باشند.

3. علائم کد P0A08 چیست؟

افت ولتاژ باتری کمکی، هشدار سیستم هیبریدی، اختلال در تجهیزات الکتریکی و در برخی شرایط فعال‌نشدن READY از علائم احتمالی هستند.

4. آیا خرابی باتری ۱۲ ولتی می‌تواند در ثبت P0A08 نقش داشته باشد؟

بله، در برخی معماری‌ها وضعیت ولتاژ باتری کمکی در شرایط ثبت کد دخالت دارد. بااین‌حال، باید باتری و مدار مبدل جداگانه آزمایش شوند.

5. چگونه کد P0A08 را عیب‌یابی کنیم؟

ابتدا همه کدهای خطا و اطلاعات تکمیلی را ثبت کنید؛ سپس باتری ۱۲ ولتی، داده‌های زنده، فیوزها، اتصالات، سیم‌کشی و سیستم خنک‌کاری را طبق دستورالعمل خودرو بررسی کنید.

6. آیا پاک‌کردن کد P0A08 مشکل را برطرف می‌کند؟

پاک‌کردن کد، علت اصلی خطا را برطرف نمی‌کند. اگر ایراد همچنان وجود داشته باشد، کد ممکن است دوباره ثبت شود.

7. آیا P0A08 به خرابی باتری ولتاژ بالا مربوط است؟

این کد به‌طور معمول به مدار وضعیت مبدل DC-DC مربوط است و به‌تنهایی خرابی باتری ولتاژ بالا را ثابت نمی‌کند.

8. آیا عیب‌یابی P0A08 خطرناک است؟

بررسی‌های تخصصی روی مدارهای ولتاژ بالای خودرو هیبریدی خطر برق‌گرفتگی دارند. این کار باید توسط فرد آموزش‌دیده و طبق دستورالعمل ایمنی سازنده انجام شود.
