سرویس‌دیسکانکت یا قطع‌کن ایمنی باتری هیبریدی چیست؟ نحوه عملکرد، کاربرد و نکات عیب‌یابی
سرویس‌دیسکانکت خودرو هیبریدی یکی از اجزای مهم سیستم ایمنی مدار ولتاژ بالا است که برای قطع یا ایزوله‌کردن مسیر الکتریکی
سرویس‌دیسکانکت خودرو هیبریدی یکی از اجزای مهم سیستم ایمنی مدار ولتاژ بالا است که برای قطع یا ایزوله‌کردن مسیر الکتریکی باتری هنگام انجام برخی تعمیرات و سرویس‌های تخصصی استفاده می‌شود. این قطعه در بسیاری از خودروهای هیبریدی با نام Service Disconnect، Service Plug یا Service Plug Grip شناخته می‌شود.
وجود این قطعه به تکنسین کمک می‌کند تا مطابق دستورالعمل سازنده، مدار ولتاژ بالای باتری را برای انجام تعمیرات مشخص ایزوله کند. بااین‌حال، خاموش‌کردن خودرو یا خارج‌کردن سرویس‌دیسکانکت به‌تنهایی به معنی بی‌خطرشدن تمام بخش‌های سیستم ولتاژ بالا نیست؛ زیرا خازن‌های اینورتر و برخی اجزای دیگر ممکن است برای مدتی انرژی الکتریکی ذخیره‌شده داشته باشند.
در این مقاله از کارنو مهارت بررسی می‌کنیم سرویس دیسکانکت خودرو هیبریدی چیست، چه وظیفه‌ای دارد، چه تفاوتی با کنتاکتور باتری دارد و هنگام عیب‌یابی سیستم ولتاژ بالا باید به چه نکاتی توجه کرد.
سرویس‌دیسکانکت خودرو هیبریدی چیست؟
سرویس‌دیسکانکت یا قطع‌کن ایمنی باتری هیبریدی، قطعه یا مجموعه‌ای قابل جداسازی است که در طراحی بسیاری از خودروهای هیبریدی برای ایزوله‌کردن بخشی از مدار ولتاژ بالا در زمان سرویس در نظر گرفته می‌شود.
این قطعه معمولاً در مجموعه باتری ولتاژ بالا یا نزدیک آن قرار دارد؛ اما محل نصب، شکل ظاهری، نحوه قفل‌شدن و ساختار داخلی آن به مدل خودرو و طراحی سازنده بستگی دارد.
در برخی خودروها سرویس‌دیسکانکت به شکل یک دسته یا پلاگ مخصوص طراحی شده است. در بعضی طراحی‌ها نیز این مجموعه علاوه بر ایجاد امکان جداسازی مدار، با سازوکارهای مکانیکی یا الکتریکی ایمنی همراه است.
وظیفه اصلی آن، فراهم‌کردن امکان ایزوله‌سازی مشخص‌شده در دستورالعمل تعمیراتی خودرو است؛ نه اینکه به‌عنوان یک کلید عمومی برای قطع‌و‌وصل روزمره سیستم هیبریدی استفاده شود.

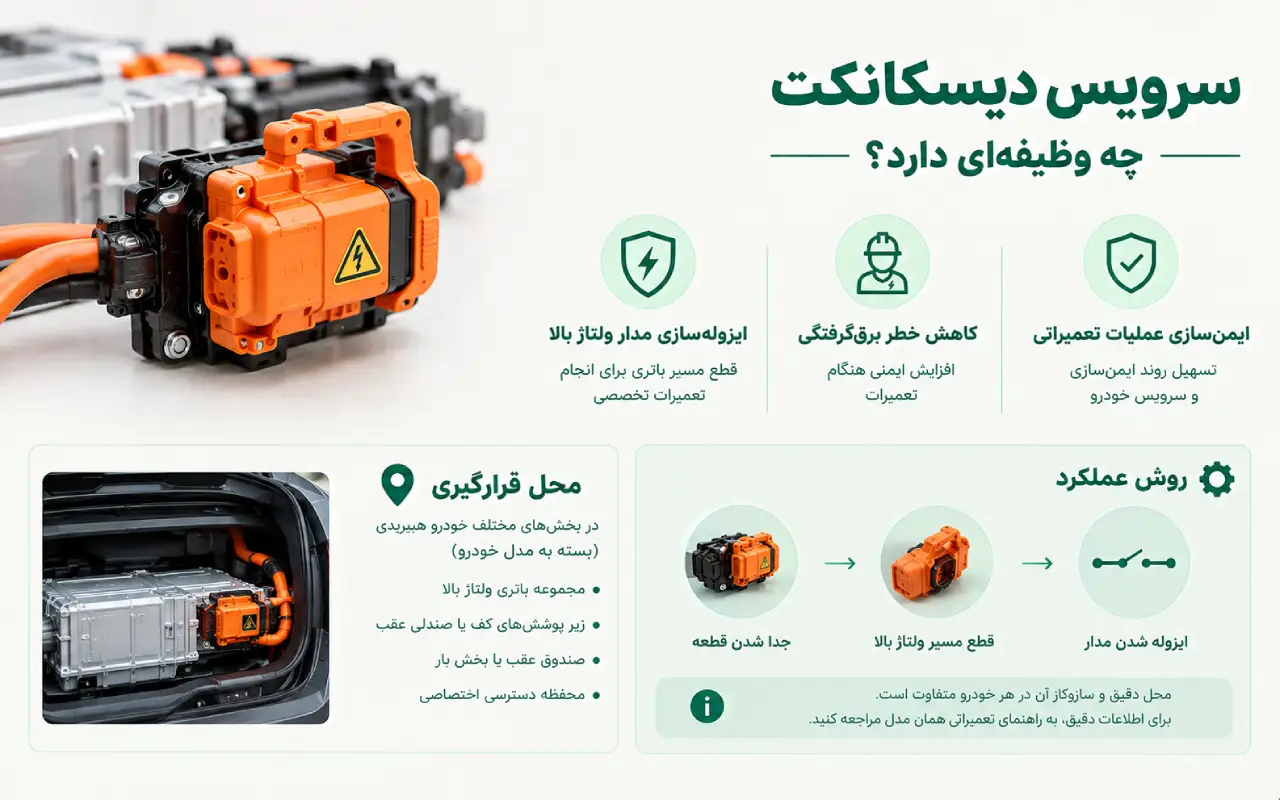

سرویس‌دیسکانکت چه وظیفه‌ای دارد؟
باتری ولتاژ بالای خودرو هیبریدی انرژی لازم برای حرکت الکتریکی خودرو و عملکرد بخش‌هایی از سیستم هیبریدی را تأمین می‌کند. این باتری به مدارهایی مانند اینورتر و موتورهای الکتریکی متصل است و کار روی آن به رعایت الزامات ایمنی ویژه نیاز دارد.
سرویس‌دیسکانکت در این میان چند نقش مهم دارد.
۱. فراهم‌کردن امکان ایزوله‌سازی مدار ولتاژ بالا
هنگام انجام برخی تعمیرات تخصصی، لازم است مسیر ولتاژ بالای باتری مطابق روش تعیین‌شده توسط سازنده ایزوله شود. سرویس‌دیسکانکت برای همین منظور در نظر گرفته شده است.
بااین‌حال، قطع مسیر باتری الزاماً تمام منابع انرژی ذخیره‌شده در سیستم را از بین نمی‌برد. برای مثال، خازن‌های مدار DC اینورتر ممکن است پس از خاموش‌شدن خودرو نیز شارژ داشته باشند.
۲. کاهش خطر برق‌گرفتگی هنگام تعمیرات
مدار ولتاژ بالای خودرو هیبریدی می‌تواند خطر برق‌گرفتگی شدید و سوختگی ایجاد کند. استفاده صحیح از سرویس‌دیسکانکت، در کنار سایر مراحل ایمن‌سازی، به کاهش این خطر کمک می‌کند.
این قطعه جایگزین تجهیزات حفاظت فردی، ابزار مناسب، بررسی نبود ولتاژ و رعایت دستورالعمل تعمیراتی نیست.
۳. کمک به ایمن‌سازی عملیات تعمیراتی
هنگام تعمیر باتری هیبریدی، اینورتر یا برخی اجزای مرتبط، تکنسین باید مطمئن شود که خودرو در وضعیت مناسب برای انجام کار قرار دارد.
سرویس‌دیسکانکت یکی از اجزای این فرایند است. بسته به خودرو، ممکن است مراحل دیگری مانند خاموش‌کردن سیستم، غیرفعال‌سازی منابع تغذیه کم‌ولتاژ، رعایت زمان انتظار و بررسی ولتاژ باقی‌مانده نیز لازم باشد.
سرویس‌دیسکانکت کجای خودرو هیبریدی قرار دارد؟
محل نصب این قطعه در تمام خودروهای هیبریدی یکسان نیست. بسته به معماری خودرو، ممکن است در یکی از محل‌های زیر قرار گرفته باشد:
- داخل یا در مجاورت مجموعه باتری ولتاژ بالا
- زیر پوشش‌های مخصوص بخش بار یا صندوق عقب
- زیر بخشی از پوشش‌های کف یا صندلی عقب
- در محفظه یا محل دسترسی اختصاصی تعیین‌شده توسط سازنده
این موارد فقط نمونه‌هایی از محل‌های احتمالی هستند و نباید آن‌ها را به همه خودروها تعمیم داد.
برای پیدا‌کردن محل دقیق سرویس‌دیسکانکت، باید از راهنمای تعمیراتی همان مدل و سال ساخت استفاده کرد. بازکردن پوشش‌ها یا دست‌کاری قطعه صرفاً بر اساس تجربه مربوط به یک خودروی دیگر می‌تواند خطرناک باشد.
سرویس‌دیسکانکت چگونه کار می‌کند؟
ساختار سرویس‌دیسکانکت به طراحی خودرو بستگی دارد، اما هدف کلی آن ایجاد امکان قطع مسیر مشخصی از مدار ولتاژ بالا برای انجام سرویس است.
در یک طراحی معمول، قطعه در مسیر الکتریکی تعیین‌شده قرار می‌گیرد و با جداشدن صحیح آن، مسیر مربوطه قطع یا ایزوله می‌شود. در برخی طراحی‌ها، سازوکارهای داخلی و اینترلاک‌های ایمنی نیز برای کنترل وضعیت اتصال به کار می‌روند.
باید توجه داشت که عملکرد دقیق سرویس‌دیسکانکت در همه خودروها یکسان نیست. بنابراین نمی‌توان بدون بررسی نقشه مدار و مستندات سازنده، درباره تعداد مسیرهای قطع‌شده یا وضعیت دقیق مدار پس از جداسازی آن حکم کلی داد.
تفاوت قطع مسیر باتری با تخلیه انرژی ذخیره‌شده
یکی از نکات مهم در عیب‌یابی خودروهای هیبریدی این است که قطع منبع انرژی با تخلیه انرژی ذخیره‌شده در مدار یکسان نیست.
اینورتر ممکن است دارای خازن‌هایی باشد که انرژی الکتریکی را برای مدت مشخصی نگه می‌دارند. به همین دلیل، حتی پس از خاموش‌شدن خودرو و ایزوله‌سازی باتری، نباید فرض کرد که پایانه‌های ولتاژ بالا بلافاصله بی‌برق شده‌اند.
زمان انتظار و روش بررسی نبود ولتاژ باید دقیقاً مطابق دستورالعمل همان خودرو انجام شود.
تفاوت سرویس‌دیسکانکت با کنتاکتور باتری هیبریدی چیست؟
سرویس‌دیسکانکت و کنتاکتور باتری هر دو در ارتباط با قطع مدار ولتاژ بالا هستند، اما وظایف یکسانی ندارند.
| ویژگی | سرویس‌دیسکانکت | کنتاکتور باتری |
| کاربرد اصلی | ایزوله‌سازی مدار برای سرویس‌های مشخص | کنترل اتصال الکتریکی باتری در شرایط کاری خودرو |
| نحوه کنترل | معمولاً با جداسازی دستی طبق دستورالعمل سازنده | معمولاً با فرمان الکتریکی واحد کنترل |
| کاربرد روزمره | عموماً برای سرویس و تعمیرات | بخشی از مدیریت عادی سیستم هیبریدی |
| ساختار | پلاگ، دسته یا مجموعه قطع‌کن مخصوص | کلید الکترومکانیکی یا کنتاکتور قدرت |
| ملاحظات ایمنی | نیازمند ایمن‌سازی کامل و بررسی مدار | وابسته به وضعیت کنترلی، مدار و عملکرد کنتاکتورها |
در بعضی طراحی‌ها ممکن است ساختارهای ایمنی دیگری نیز در کنار این اجزا وجود داشته باشند. بنابراین جدول بالا تفاوت کلی این دو مفهوم را توضیح می‌دهد و جایگزین نقشه مدار یک خودرو مشخص نیست.
برای شناخت نقش کنتاکتورهای مثبت، منفی و مدار پیش‌شارژ، بررسی عملکرد کنتاکتورهای اصلی باتری هیبریدی می‌تواند تصویر دقیق‌تری از نحوه کنترل اتصال باتری به مدار قدرت ارائه دهد.
تفاوت سرویس‌دیسکانکت با کنتاکتور پیش‌شارژ
کنتاکتور پیش‌شارژ بخشی از مدار کنترل اتصال باتری به مدار DC است. این مدار در بسیاری از خودروهای هیبریدی برای محدودکردن جریان هجومی هنگام شارژ اولیه خازن‌های اینورتر به کار می‌رود.
سرویس‌دیسکانکت چنین وظیفه‌ای ندارد. هدف اصلی آن فراهم‌کردن امکان ایزوله‌سازی مدار برای سرویس است، درحالی‌که مدار پیش‌شارژ به فرایند اتصال کنترل‌شده باتری به بخش‌های الکتریکی خودرو مربوط می‌شود.
اگر هنگام بررسی سیستم هیبریدی با خطای پیش‌شارژ مواجه شدید، نباید بدون بررسی مدار و اطلاعات فنی خودرو، سرویس‌دیسکانکت را عامل قطعی خطا فرض کنید.
آیا با خارج‌کردن سرویس‌دیسکانکت، خودرو کاملاً بی‌برق می‌شود؟
خیر؛ این برداشت می‌تواند خطرناک باشد.
خارج‌کردن سرویس‌دیسکانکت ممکن است مسیر مشخصی از مدار ولتاژ بالا را ایزوله کند، اما به‌تنهایی ثابت نمی‌کند که تمام اجزای خودرو بدون انرژی الکتریکی هستند.
دلایل این موضوع عبارت‌اند از:
- وجود انرژی ذخیره‌شده در خازن‌های اینورتر
- تفاوت معماری مدارهای ولتاژ بالا بین خودروها
- احتمال وجود منابع یا مسیرهای الکتریکی دیگر
- امکان باقی‌ماندن ولتاژ در بخش‌هایی که هنوز بررسی نشده‌اند
- نیاز به رعایت زمان انتظار و روش تأیید نبود ولتاژ
بنابراین، پیش از تماس با پایانه‌ها یا اجزای ولتاژ بالا، باید فرایند ایمن‌سازی و تأیید نبود ولتاژ طبق دستورالعمل سازنده انجام شود.
علائم خرابی سرویس‌دیسکانکت خودرو هیبریدی چیست؟
خرابی یا اتصال نامناسب سرویس‌دیسکانکت ممکن است با نشانه‌هایی همراه شود، اما هیچ‌کدام از این نشانه‌ها به‌تنهایی خرابی قطعه را ثابت نمی‌کنند.
۱. برقرارنشدن حالت READY
اگر مدار ولتاژ بالا در وضعیت مورد انتظار قرار نگیرد، ممکن است خودرو وارد حالت READY نشود. بااین‌حال، این مشکل می‌تواند به دلایل دیگری مانند ایراد باتری ۱۲ ولت، کنتاکتورها، مدار پیش‌شارژ یا سامانه‌های کنترلی نیز ایجاد شود.
۲. ثبت کد خطای سیستم هیبریدی
ممکن است در صورت تشخیص اختلال در مدار ولتاژ بالا یا مدارهای نظارتی مرتبط، کد خطا ثبت شود. تفسیر کد باید براساس مدل خودرو و اطلاعات تعمیراتی همان سازنده انجام شود.
۳. اختلال در مدار اینترلاک ولتاژ بالا
برخی خودروها از مدار اینترلاک ولتاژ بالا برای نظارت بر وضعیت اتصال برخی کانکتورها و اجزای مشخص استفاده می‌کنند. اگر این مدار وضعیت غیرعادی تشخیص دهد، ممکن است سیستم هیبریدی اجازه فعال‌شدن ندهد.
البته ارتباط دقیق سرویس‌دیسکانکت با اینترلاک در همه خودروها یکسان نیست و باید از نقشه مدار همان خودرو مشخص شود.
۴. آسیب فیزیکی یا اتصال نامناسب
آسیب بدنه قطعه، شکستگی قفل، خوردگی یا مشکل در اتصالات می‌تواند نیازمند بررسی تخصصی باشد. دست‌کاری یا تعمیر غیراصولی این قطعه می‌تواند عملکرد ایمنی سیستم را مختل کند.

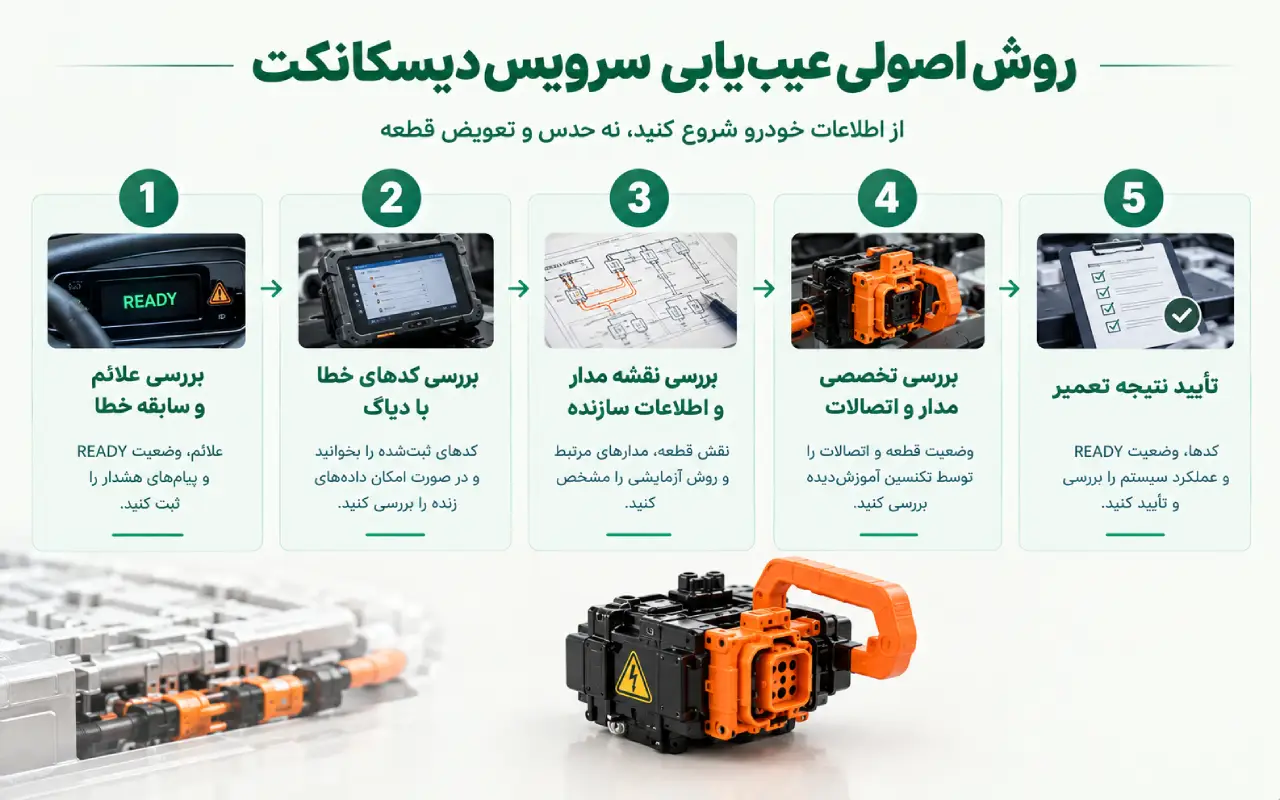

روش اصولی عیب‌یابی سرویس‌دیسکانکت
عیب‌یابی باید با بررسی اطلاعات خودرو و شواهد فنی آغاز شود، نه با خارج‌کردن آزمایشی قطعه یا تعویض آن بر اساس حدس.
مرحله اول: بررسی علائم و سابقه خطا
ابتدا علائم گزارش‌شده، وضعیت READY، پیام‌های هشدار و شرایطی را که خطا در آن رخ داده است ثبت کنید.
مرحله دوم: بررسی کدهای خطا با دیاگ
کدهای ثبت‌شده در واحدهای کنترل مرتبط را با دستگاه دیاگ مناسب بخوانید. در صورت امکان، اطلاعات لحظه ثبت خطا و وضعیت داده‌های زنده را نیز بررسی کنید.
مرحله سوم: بررسی نقشه مدار و اطلاعات سازنده
مشخص کنید سرویس‌دیسکانکت در معماری همان خودرو چه نقشی دارد، چه مدارهایی را تحت تأثیر قرار می‌دهد و چه روش آزمایشی برای آن تعریف شده است.
مرحله چهارم: بررسی تخصصی مدار و اتصالات
بررسی وضعیت فیزیکی قطعه، اتصالات و مدارهای مرتبط باید توسط تکنسین آموزش‌دیده و مطابق روش تعمیراتی سازنده انجام شود. اندازه‌گیری روی مدار ولتاژ بالا نیازمند تجهیزات مناسب و رعایت الزامات ایمنی است.
مرحله پنجم: تأیید نتیجه تعمیر
پس از انجام تعمیر مجاز، کدهای خطا، وضعیت READY و عملکرد سیستم طبق دستورالعمل بررسی شوند. پاک‌کردن کد خطا به‌تنهایی به معنی برطرف‌شدن علت آن نیست.
نکات ایمنی هنگام کار با سرویس‌دیسکانکت
سیستم ولتاژ بالای خودرو هیبریدی می‌تواند حتی در خودروی خاموش خطرناک باشد. سرویس‌دیسکانکت نیز بخشی از همین سیستم است و نباید مانند یک سوکت معمولی یا کلید ساده با آن برخورد کرد.
نکات زیر اهمیت ویژه‌ای دارند:
- تعمیر و ایزوله‌سازی مدار ولتاژ بالا باید توسط فرد آموزش‌دیده و مجاز انجام شود.
- از دست‌کاری سرویس‌دیسکانکت بدون دستورالعمل مخصوص خودرو خودداری کنید.
- کابل‌های نارنجی و پایانه‌های ولتاژ بالا را لمس نکنید.
- زمان انتظار اعلام‌شده توسط سازنده را رعایت کنید.
- نبود ولتاژ باید با ابزار مناسب و روش تأییدشده بررسی شود.
- از روشن‌کردن مجدد خودرو یا اتصال دوباره قطعه برخلاف دستورالعمل تعمیراتی خودداری کنید.
- اگر قطعه آسیب‌دیده است یا روش ایمن‌سازی خودرو را نمی‌دانید، کار را متوقف کنید و از تکنسین متخصص کمک بگیرید.
چرا یادگیری سیستم ولتاژ بالا برای تعمیرکار برق خودرو مهم است؟
با گسترش خودروهای هیبریدی، تعمیرکاران باید علاوه بر شناخت مدارهای ۱۲ ولت، با معماری سیستم ولتاژ بالا، نقش کنتاکتورها، مدار پیش‌شارژ، اینورتر و الزامات ایمنی نیز آشنا باشند.
برای مثال، روشن‌نشدن حالت READY ممکن است از یک ایراد در مدار کم‌ولتاژ، مشکل در فرایند اتصال باتری یا اختلال در یک سامانه کنترلی ناشی شود. تشخیص درست به بررسی مرحله‌به‌مرحله نیاز دارد.
در مسیر یادگیری دوره های آموزش برق خودرو، آشنایی با اصول عیب‌یابی، نقشه‌خوانی و روش صحیح استفاده از دیاگ می‌تواند به توسعه مهارت‌های فنی کمک کند. برای مشاهده محتوای آموزشی مرتبط نیز می‌توان به صفحه اینستاگرام کارنو مهارت مراجعه کرد.
