ماژول ECM چیست؟ راهنمای جامع مغز متفکر خودروی شما
شاید شما هم در میان صحبتهای تعمیرکاران یا در دفترچههای راهنمای خودرو با اصطلاح ماژول ECM برخورد کرده باشید. این
شاید شما هم در میان صحبتهای تعمیرکاران یا در دفترچههای راهنمای خودرو با اصطلاح ماژول ECM برخورد کرده باشید. این قطعهی مرموز و حیاتی که اغلب از آن با نام «کامپیوتر خودرو» یا «مغز موتور» یاد میشود، نقشی کلیدی در عملکرد صحیح و بهینهی خودروی شما ایفا میکند. اما ماژول ECM چیست و چرا شناخت آن برای هر متخصص برق و انژکتور خودرو یک ضرورت است؟
در این مقاله جامع، قصد داریم به زبانی ساده اما تخصصی، به تمام سوالات شما دربارهی این قطعهی الکترونیکی پیچیده پاسخ دهیم. از وظایف اصلی آن گرفته تا علائم خرابی و تفاوتهایش با ای سی یو، همه چیز را با هم بررسی خواهیم کرد. اگر به دنبال درک عمیقتری از قلب تپندهی الکترونیکی خودروهای امروزی هستید، این مقاله برای شما نوشته شده است.

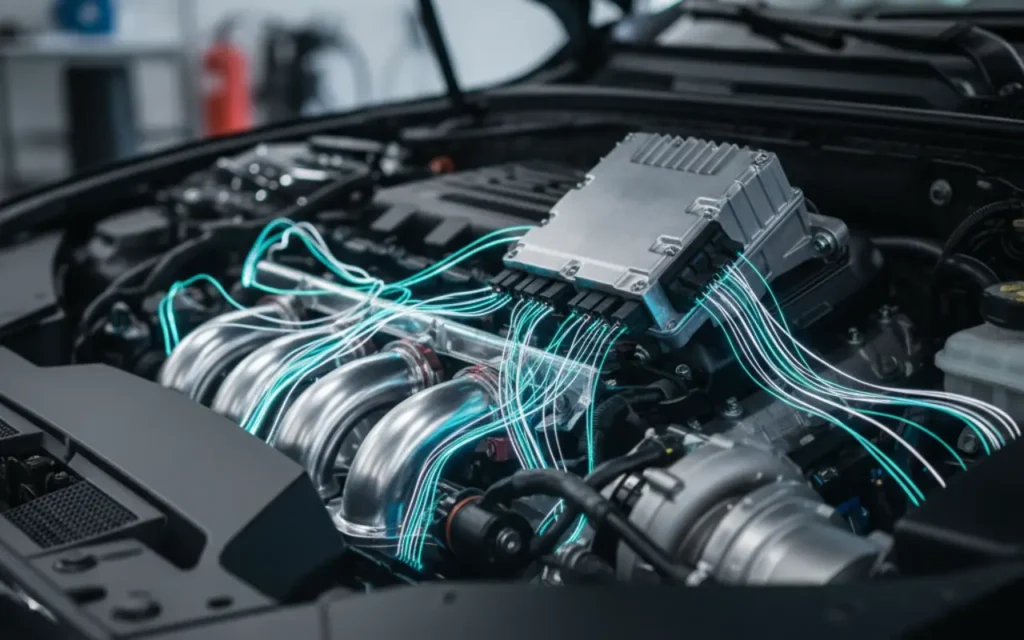

ماژول ECM چیست؟
ECM مخفف عبارت Engine Control Module به معنای «ماژول کنترل موتور» است. همانطور که از نامش پیداست، این یونیت یک کامپیوتر کوچک و تخصصی است که وظیفهی کنترل و مدیریت مستقیم تمام جنبههای عملکردی موتور خودرو را بر عهده دارد.
تصور کنید ECM یک رهبر ارکستر است. این ماژول برای تصمیمگیری، به دادههای ورودی متکی است که توسط قطعات مختلفی تأمین میشود؛ این قطعات همان انواع سنسور خودرو هستند. ECM پس از دریافت لحظهای این دادهها، آنها را در کسری از ثانیه پردازش کرده و دستورات لازم را به عملگرها (Actuators) مانند انژکتورها، کوئلهای جرقهزنی و استپر موتور ارسال میکند تا موتور در بهترین و بهینهترین حالت ممکن کار کند.
تفاوت ECU و ECM چیست؟
یکی از پرتکرارترین سوالات در دنیای برق خودرو، تفاوت بین ECU و ECM است. این دو اصطلاح اغلب بهجای یکدیگر استفاده میشوند که میتواند باعث سردرگمی شود. بیایید این موضوع را روشن کنیم:
- ECU (Electronic Control Unit): این یک اصطلاح کلی و چتر مانند است که به «هر یونیت کنترل الکترونیکی» در خودرو اطلاق میشود. خودروهای مدرن دهها ECU مختلف دارند؛ مانند یونیت کنترل گیربکس (TCU)، یونیت کنترل بدنه (BCM)، یونیت کنترل ایربگ (ACU) و… .
- ECM (Engine Control Module): این یک نوع خاص از ECU است که فقط و فقط وظیفهی کنترل موتور را بر عهده دارد.
بنابراین، میتوان گفت هر ECM یک ECU است، اما هر ECU لزوماً ECM نیست. در بسیاری از خودروهای قدیمیتر یا سادهتر، ممکن است یک یونیت واحد هم کار کنترل موتور و هم گیربکس را انجام دهد که به آن PCM یا ماژول کنترل قوای محرکه میگویند.
نکته مهم برای تعمیرکاران: هنگام عیبیابی، دانستن اینکه با کدام یونیت سروکار دارید (ECM، TCU یا BCM) برای خواندن صحیح نقشهها و کدهای خطا بسیار حیاتی است.
وظایف اصلی ماژول ECM در خودرو چیست؟
مغز متفکر خودروی شما وظایف بیشماری دارد که هرکدام تأثیر مستقیمی بر راندمان، قدرت و آلایندگی موتور میگذارند. در ادامه به مهمترین آنها اشاره میکنیم.
۱. تنظیم نسبت سوخت و هوا
ECM با دریافت اطلاعات از سنسورهایی مانند سنسور اکسیژن و سنسور MAF، میزان دقیق پاشش سوخت توسط انژکتورها را تنظیم میکند. هدف، رسیدن به نسبت استوکیومتریک (حدود ۱۴.۷ واحد هوا به ۱ واحد سوخت) برای احتراق کامل و کاهش آلایندگی است.
۲. کنترل زمانبندی جرقهزنی
این ماژول بر اساس دور موتور، بار موتور و اطلاعات سنسور ناک، بهترین زمان را برای ایجاد جرقه توسط شمعها تعیین میکند. زمانبندی دقیق جرقه، از ناک زدن موتور جلوگیری کرده و حداکثر قدرت را تضمین میکند.
۳. مدیریت دور آرام موتور
وقتی پدال گاز را رها میکنید، ECM با کنترل قطعهای به نام استپر موتور یا دریچه گاز برقی، دور موتور را در حالت آرام (Idle) ثابت و پایدار نگه میدارد تا از لرزش یا خاموش شدن خودرو جلوگیری شود.
۴. کنترل زمانبندی متغیر سوپاپها
در خودروهای مدرن مجهز به سیستم VVT، ماژول ECM زمان باز و بسته شدن سوپاپهای ورودی و خروجی را بر اساس شرایط رانندگی تغییر میدهد. این کار باعث بهبود تنفس موتور، افزایش قدرت و کاهش مصرف سوخت میشود.
۵. مدیریت سیستم آلایندگی
ECM با کنترل قطعاتی مانند شیر برقی کنیستر و سیستم گردش مجدد گازهای اگزوز (EGR)، به کاهش انتشار آلایندههای مضر در محیط زیست کمک میکند.
علائم خرابی ماژول ECM
خرابی ماژول ECM اگرچه رایج نیست، اما در صورت وقوع میتواند مشکلات جدی و گیجکنندهای را برای خودرو ایجاد کند. شناخت این علائم به عیبیابی سریعتر کمک میکند:
- روشن شدن چراغ چک موتور: این اولین و شایعترین علامت است. البته هر چراغ چکی به معنای خرابی ECM نیست، اما اگر پس از بررسی سنسورها و عملگرها مشکل حل نشد، باید به ECM شک کرد.
- مشکلات در استارت خوردن یا روشن نشدن خودرو: اگر ECM نتواند دستورات لازم برای پاشش سوخت یا جرقهزنی را صادر کند، خودرو استارت نمیخورد.
- عملکرد نامنظم و بد کار کردن موتور: ریپ زدن، لرزش شدید، کاهش ناگهانی قدرت و عطسه زدن موتور میتواند از نشانههای یک ECM معیوب باشد.
- افزایش شدید مصرف سوخت: اگر ماژول نتواند نسبت سوخت و هوا را بهدرستی تنظیم کند، مصرف سوخت به شکل چشمگیری بالا میرود.
- توقف ناگهانی موتور: خاموش شدن ناگهانی موتور در حین رانندگی یا در دور آرام، یکی از علائم خطرناک خرابی این قطعه است.
- گرم شدن بیش از حد ماژول: داغ شدن غیرعادی بدنهی ECM میتواند نشانهی وجود یک اتصال کوتاه داخلی باشد.
هشدار: بسیاری از علائم بالا میتوانند ناشی از خرابی سنسورها، عملگرها یا مشکلات سیمکشی باشند. قبل از محکوم کردن ECM، حتماً باید عیبیابی دقیق و اصولی توسط یک متخصص انجام شود.
چگونه ماژول ECM را عیبیابی کنیم؟
عیبیابی ECM یک فرآیند تخصصی است که نیازمند دانش فنی، تجربه و ابزار مناسب است. این فرآیند معمولاً شامل مراحل زیر است:
- استفاده از دستگاه دیاگ: اولین قدم، اتصال دستگاه دیاگ و خواندن کدهای خطا (DTCs) است. کدهایی که به خود یونیت یا مشکلات ارتباطی اشاره دارند (مانند کدهای سری U) میتوانند سرنخهای مهمی باشند.
- بررسی تغذیه و اتصالات: باید از رسیدن ولتاژ مثبت و منفی (برق و بدنه) صحیح به پینهای ECM طبق نقشه اطمینان حاصل کرد. هرگونه قطعی یا ضعف در این اتصالات، عملکرد کل سیستم را مختل میکند.
- تست سیمکشی: بررسی سلامت و عدم وجود قطعی یا اتصالی در سیمکشی بین ECM و سنسورها/عملگرها مرحلهی بعدی و بسیار حیاتی است.
- شبیهسازی سنسورها: در موارد پیشرفته، متخصصان با استفاده از دستگاههای شبیهساز، سیگنالهای مختلفی را به ورودی ECM ارسال میکنند تا واکنش آن را بسنجند.
تعمیر ECM بهصرفهتر است یا تعویض ECM؟
در صورت تأیید خرابی ECM، دو راه پیش روی شماست: تعمیر یا تعویض.
- تعمیر ECM: اگر مشکل ناشی از قطعات قابل تعویض مانند خازنها، رگولاتورها یا آیسیهای خاص باشد، تعمیر آن توسط یک متخصص الکترونیک خودرو میتواند گزینهای بسیار مقرونبهصرفه باشد.
- تعویض ECM: در صورتی که پردازندهی اصلی (CPU) آسیب دیده باشد یا برد چندلایه دچار سوختگی شدید شده باشد، تعمیر دیگر ممکن نیست و باید ماژول را تعویض کرد. هنگام تعویض، باید به شماره فنی دقیق ماژول توجه کرده و در بسیاری از خودروها، عملیات تعریف سوئیچ و پیکربندی مجدد را نیز انجام داد.
نتیجهگیری
ماژول کنترل موتور یا ECM بدون شک یکی از پیچیدهترین و حیاتیترین قطعات خودروهای امروزی است. این مغز الکترونیکی با پردازش سریع اطلاعات و صدور دستورات دقیق، عملکردی روان، قدرتمند و پاک را برای موتور به ارمغان میآورد. درک عمیق وظایف، علائم خرابی و روشهای عیبیابی آن، مرز بین یک تعمیرکار عادی و یک متخصص حرفهای را مشخص میکند. امیدواریم این مقاله توانسته باشد دید جامعی در مورد اینکه ماژول ECM چیست به شما ارائه دهد و راهنمای خوبی برای فعالیتهای حرفهای شما باشد.
تشخیص دقیق خرابی ECM و تعمیر آن نیازمند دانش عمیق نقشهخوانی، کار با اسیلوسکوپ و تجهیزات پیشرفته است. در دورههای تخصصی برق و انژکتور آکادمی کارنو مهارت، شما این مهارتها را به صورت کاملاً عملی و پروژهمحور بر روی خودروهای داخلی، چینی، کیا و هیوندای فرا خواهید گرفت و به سطح بالاتری از تخصص دست پیدا میکنید.
Price range: 20.000.000 تومان through 50.000.000 تومان
یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در 42 فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنیکاران خودرو.مناسب برای فنیکارانی که بهدنبال افزایش درآمد خود هستند.
سوالات متداول
۱. آیا ریمپ کردن به ECM آسیب میزند؟ اگر ریمپ توسط افراد غیرمتخصص و با نرمافزارهای نامعتبر انجام شود، میتواند باعث آسیب نرمافزاری (خرابی دامپ) یا حتی آسیب سختافزاری به حافظهی ECM شود. اما اگر به صورت اصولی و توسط یک تیونر حرفهای انجام شود، معمولاً مشکلی ایجاد نمیکند.
۲. محل قرارگیری ماژول ECM در خودروهای مختلف کجاست؟ محل آن بسته به مدل خودرو متفاوت است. معمولاً در داخل محفظهی موتور (نزدیک باتری یا دیوارهی فایروال)، زیر داشبورد سمت شاگرد یا راننده، یا حتی داخل گلگیر قرار دارد.
۳. هزینه تعمیر یا تعویض ECM چقدر است؟ هزینه بهشدت به نوع خودرو، میزان خرابی و اینکه قطعه تعمیر یا تعویض شود، بستگی دارد. به طور کلی، تعمیر هزینه کمتری نسبت به خرید یک ECM نو دارد، اما همیشه امکانپذیر نیست.
۴. آیا میتوانم خودم ECM را تعویض کنم؟ تعویض فیزیکی ماژول کار سختی نیست، اما چالش اصلی در بسیاری از خودروها، نیاز به برنامهریزی مجدد و تعریف کلید (ایموبلایزر) با استفاده از تجهیزات تخصصی است. بدون این کار، خودرو روشن نخواهد شد. بنابراین، این کار باید توسط متخصص انجام شود.
