کد خطای P0038 چیست؟ از تشخیص تا رفع کامل خطا

روشن شدن چراغ چک موتور، همیشه نگران‌کننده است؛ اما برای یک تعمیرکار حرفه‌ای، این چراغ، آغاز یک چالش فنی جذاب است. وقتی دستگاه دیاگ را متصل می‌کنید و با کد خطای P0038 مواجه می‌شوید، پیام واضح است: «ولتاژ بسیار بالا در مدار گرمکن سنسور اکسیژن (بانک ۱، سنسور ۲)».

این خطا، یکی از کدهای رایج در خانواده کدهای «مدیریت سوخت و هوا» (Fuel and Air Metering) است و مستقیماً به سیستم کنترل آلایندگی و بهینه‌سازی مصرف سوخت خودرو مربوط می‌شود. اما «ولتاژ بالا» دقیقاً به چه معناست؟ آیا سنسور سوخته است؟ آیا مشکل از ECU است؟ یا پای یک اتصالی ساده در میان است؟

در این مقاله جامع، به‌صورت تخصصی و گام‌به‌گام، به سراغ تحلیل، عیب‌یابی و رفع ریشه‌ای خطای P0038 می‌رویم. ما به شما نشان خواهیم داد که چرا تعویض عجولانه سنسور اکسیژن، اغلب راه‌حل نیست و چگونه می‌توانید با تشخیص دقیق، در زمان و هزینه صرفه‌جویی کنید.

کد خطای P0038 به چه معناست؟

برای درک عمیق این خطا، باید تعریف آن را کالبدشکافی کنیم:

• P0038: کد استاندارد OBD-II.
• HO2S (Heated Oxygen Sensor): سنسور اکسیژن گرمکن‌دار.
• Heater Control Circuit High: ولتاژ بالا در مدار کنترل گرمکن.
• Bank 1 (بانک ۱): قسمتی از موتور که سیلندر شماره ۱ در آن قرار دارد (در موتورهای خطی، همان یک بانک است؛ در موتورهای V شکل، یک سمت).
• Sensor 2 (سنسور ۲): سنسور اکسیژن «پائینی» یا «بعد از کاتالیست» (Downstream).

نقش سنسور اکسیژن دوم (سنسور پائینی) چیست؟

برخلاف سنسور اکسیژن اول (سنسور بالادستی) که وظیفه تنظیم لحظه‌ای نسبت سوخت و هوا (Air-Fuel Ratio) را بر عهده دارد، سنسور دوم (پائینی) یک وظیفه نظارتی دارد. این سنسور، دقیقاً بعد از کاتالیست نصب می‌شود و وظیفه‌اش، بررسی راندمان و کارایی کاتالیست است.

ECU با مقایسه سیگنال سنسور اول (قبل از کاتالیست) و سنسور دوم (بعد از کاتالیست)، متوجه می‌شود که کاتالیست چقدر در فرایند تصفیه گازهای خروجی موفق بوده است.

چرا سنسور اکسیژن «گرمکن» دارد؟

سنسورهای اکسیژن (از نوع زیرکونیومی) برای عملکرد صحیح، باید به دمای عملیاتی بسیار بالایی (معمولاً بالای ۳۵۰ درجه سانتی‌گراد) برسند. در زمان استارت سرد، رسیدن به این دما فقط با گازهای اگزوز، زمان‌بر است.

برای حل این مشکل، یک «گرمکن» (هیتر) الکتریکی در داخل سنسور تعبیه شده است. ECU به‌محض روشن شدن خودرو، ولتاژ لازم را به این گرمکن می‌فرستد تا سنسور به‌سرعت داغ شده و وارد «مدار بسته» (Closed Loop) شود. این کار، مصرف سوخت و آلایندگی را در دقیقه‌های ابتدایی روشن بودن موتور به‌شدت کاهش می‌دهد.

«ولتاژ بالا» در کد خطای P0038 یعنی چه؟

این، کلیدی‌ترین بخش ماجراست. ECU نه‌تنها گرمکن را روشن می‌کند، بلکه بر مدار آن نیز نظارت دارد. «ولتاژ بالا» (High Voltage) در کد P0038، معمولاً به این معنا نیست که گرمکن بیش‌ازحد داغ شده است.

نکته مهم: این خطا به این معناست که ECU در مداری که انتظار ولتاژ پائین (نزدیک به صفر یا زمین) را داشته، ولتاژ بالا (معمولاً نزدیک به ولتاژ باتری یا ۱۲ ولت) را تشخیص داده است.

این اتفاق، تقریباً همیشه نشان‌دهنده یک «اتصال کوتاه به مثبت» (Short to Power) در مدار کنترل گرمکن است.

علائم و نشانه‌های رایج کد خطای P0038 چیست؟

اگرچه کد P0038 مستقیماً بر عملکرد کاتالیست نظارت دارد و نه تنظیم سوخت، خرابی مدار گرمکن آن می‌تواند ECU را گیج کرده و منجر به مشکلاتی شود:

• روشن شدن قطعی چراغ چک موتور (CEL): این اولین و بارزترین نشانه است.
• افزایش مصرف سوخت: اگر ECU نتواند به‌درستی راندمان کاتالیست را بسنجد، ممکن است از حالت «مدار بسته» خارج شود یا تنظیمات سوخت را در حالت «غنی» (Rich) نگه دارد تا به کاتالیست آسیب نرسد.
• مردود شدن در تست آلایندگی: از آنجایی که وظیفه سنسور دوم، نظارت بر آلایندگی است، بروز این خطا تقریباً همیشه به معنای عدم قبولی در معاینه فنی است.
• عملکرد ضعیف موتور (در موارد نادر): اگرچه سنسور دوم مستقیماً در تنظیم سوخت نقش ندارد، ECUهای مدرن ممکن است در پاسخ به این خطا، عملکرد موتور را برای محافظت از کاتالیست، محدود کنند (Limp Mode).
• بوی بد اگزوز: در صورت عدم کارکرد صحیح کاتالیست یا تنظیم نادرست سوخت، ممکن است بویی شبیه به تخم‌مرغ گندیده (سولفور) یا بوی بنزین خام از اگزوز به مشام برسد.

دلایل اصلی بروز کد خطای P0038

این خطا، یک «خطای مداری» (Circuit Error) است. یعنی مشکل، ۹۰ درصد مواقع در سیم‌کشی یا اتصالات است، نه خود سنسور.

۱. اتصال کوتاه در سیم‌کشی

این دلیل اصلی P0038 است. مدار گرمکن سنسور اکسیژن (معمولاً شامل دو سیم) در مسیر خود از ECU تا زیر خودرو (محل سنسور) دچار آسیب می‌شود.

• اتصال به مثبت (Short to B+): سیم سیگنال یا سیم کنترل (که از ECU می‌آید) ممکن است در جایی از مسیر، عایق خود را از دست داده و با یک سیم دارای ولتاژ ۱۲ ولت (برق باتری) تماس پیدا کند.
• آسیب فیزیکی: سنسور اکسیژن در معرض گرما، آب، سنگ‌ریزه و… قرار دارد. سوختن عایق سیم‌ها در اثر تماس با اگزوز یا پوسیدگی سیم‌کشی در اثر رطوبت، بسیار رایج است.

۲. خرابی داخلی خود سنسور اکسیژن

اگرچه کمتر شایع است، اما ممکن است اتصال کوتاه در داخل خود سنسور رخ داده باشد. المان گرمکن داخلی ممکن است شکسته و به بدنه سنسور (که برق مثبت دارد) اتصالی کند.

۳. مشکلات کانکتور (اتصال‌دهنده)

کانکتور سنسور اکسیژن به دلیل قرارگیری در معرض عناصر، مستعد آسیب است:

• ورود آب و سولفاته زدن: آب و نمک (مخصوصاً در مناطق مرطوب یا زمستانی) باعث خوردگی پین‌ها و ایجاد مقاومت بالا یا اتصالی می‌شود.
• ذوب شدن کانکتور: نزدیکی بیش‌ازحد به لوله اگزوز می‌تواند پلاستیک کانکتور را ذوب کرده و باعث اتصال پین‌ها به یکدیگر شود.

۴. خرابی فیوز

مدار گرمکن معمولاً توسط یک فیوز محافظت می‌شود. اگر اتصال کوتاه شدیدی رخ دهد، ممکن است این فیوز بسوزد. اما سوختن فیوز معمولاً کدهای «مدار باز» یا «ولتاژ پائین» (مانند P0031 یا P0032) را ایجاد می‌کند، نه P0038 (ولتاژ بالا).

۵. مشکل در واحد کنترل موتور (ECU)

در موارد بسیار نادر، درایور (Driver) کنترل‌کننده مدار گرمکن در داخل ECU می‌سوزد یا دچار اتصال داخلی می‌شود. این باید همیشه آخرین گزینه عیب‌یابی شما باشد.

نکته کاربردی: در بسیاری از خودروهای چینی، دیده شده که کیفیت پایین‌تر عایق سیم‌ها در برابر حرارت، منجر به بروز زودهنگام کدهای خطای مداری مانند P0038 می‌شود.

دوره برق و انژکتور و آپشنال خودروهای چینی

18.800.000 تومان – 24.900.000 تومانPrice range: 18.800.000 تومان through 24.900.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

راهنمای گام‌به‌گام تشخیص و عیب‌یابی خطای P0038

حالا به بخش عملی و تخصصی می‌رسیم. برای عیب‌یابی این کد، شما به یک مولتی‌متر خوب و نقشه سیم‌کشی دقیق خودروی مورد نظر نیاز دارید.

گام اول: بازرسی چشمی

قبل از هرگونه تست، با چشم مسیر سیم‌کشی سنسور اکسیژن بانک ۱ سنسور ۲ را (از زیر موتور تا دسته سیم اصلی) به‌دقت بررسی کنید.

• آیا سیم‌ها به لوله اگزوز چسبیده‌اند؟
• آیا پارگی، سوختگی یا لخت شدن سیم مشاهده می‌کنید؟
• کانکتور سنسور را باز کنید. آیا پین‌ها تمیز هستند یا سولفاته زده‌اند؟ آیا اثری از آب‌خوردگی یا ذوب‌شدگی هست؟

گام دوم: تست خود سنسور اکسیژن

۱. کانکتور سنسور اکسیژن را جدا کنید.

۲. با استفاده از نقشه سیم‌کشی، دو پینی را که مربوط به «مدار گرمکن» (Heater Circuit) در سمت سنسور هستند، پیدا کنید.

۳. مولتی‌متر را روی حالت «اهم‌سنج» (Ω) قرار دهید.

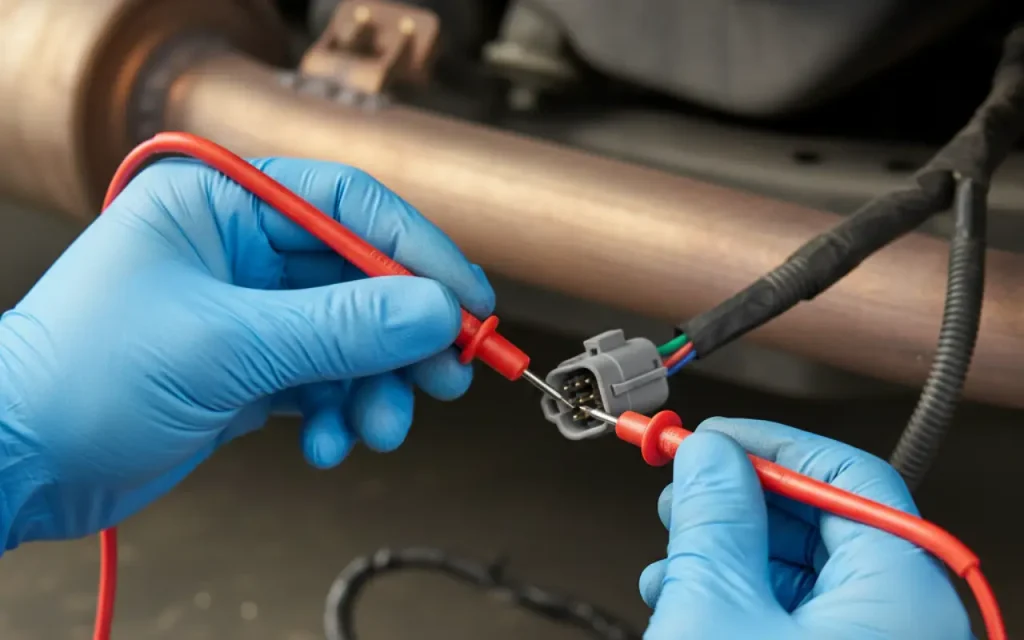

۴. مقاومت بین این دو پین را اندازه‌گیری کنید.

مقدار استاندارد: مقاومت گرمکن معمولاً باید عددی پائین باشد (مثلاً بین ۴ تا ۳۰ اهم، بسته به مدل خودرو). اگر مقاومت «بی‌نهایت» (OL) یا «صفر» (اتصال کوتاه کامل) بود، سنسور قطعاً خراب است و باید تعویض شود.

گام سوم: تست سیم‌کشی

این مهم‌ترین بخش تست P0038 است. ما به سمت دسته سیم خودرو (سمتی که به ECU می‌رود) کار داریم.

۱. سوئیچ را در حالت «باز» (Key On, Engine Off) قرار دهید.

۲. تست برق ورودی گرمکن: یکی از سیم‌های گرمکن (طبق نقشه) باید برق ۱۲ ولت (B+) داشته باشد. مولتی‌متر را روی ولتاژ DC قرار دهید، پراب مشکی را به بدنه سالم و پراب قرمز را به این پین بزنید. باید ولتاژ باتری را ببینید. (اگر نبود، مشکل از فیوز یا رله است).

۳. تست سیم کنترل (محل بروز خطا): سیم دیگر مدار گرمکن، سیم «کنترل» است که مستقیماً به ECU می‌رود. ECU معمولاً با «اتصال به زمین» (Grounding) این سیم، گرمکن را روشن می‌کند.

۴. در حالی که کانکتور جداست و سوئیچ باز است، ولتاژ این سیم کنترل را (نسبت به بدنه) اندازه‌گیری کنید.

۵. نتیجه‌گیری، اگر ولتاژ نزدیک به صفر بود: مدار کنترل احتمالاً سالم است. اگر ولتاژ ۱۲ ولت (یا نزدیک به آن) بود: شما محل خطا را پیدا کردید. این سیم نباید در حالت عادی برق‌دار باشد. این یعنی سیم کنترل در جایی از مسیر، به یک سیم ۱۲ ولت دیگر «اتصال کوتاه» پیدا کرده است.

گام چهارم: تست نهایی (شبیه‌سازی بار)

اگر در گام سوم اتصال کوتاه را پیدا نکردید، ممکن است اتصالی «لحظه‌ای» باشد. می‌توانید با استفاده از یک لامپ تست (Test Light) به‌جای گرمکن سنسور (بین دو پین دسته سیم)، روشن و خاموش شدن آن توسط ECU را (هنگام استارت زدن) بررسی کنید.

چگونه خطای P0038 را رفع کنیم؟

راه‌حل، مستقیماً به علت کشف‌شده در مرحله عیب‌یابی بستگی دارد:

۱. تعمیر سیم‌کشی: اگر اتصال کوتاه (مخصوصاً اتصال به مثبت در سیم کنترل) پیدا شد، باید محل دقیق اتصالی را پیدا کرده و آن را به‌صورت اصولی (با استفاده از هویه، سیم لحیم و وارنیش حرارتی) ترمیم کنید. هرگز سیم‌ها را فقط به هم نتابانید و چسب برق نزنید.

۲. تعویض سنسور اکسیژن: اگر تست مقاومت گرمکن (گام دوم) نشان داد که سنسور از داخل اتصال کوتاه کرده یا مدار آن باز است، سنسور باید تعویض شود. همیشه از قطعات باکیفیت و اصلی استفاده کنید.

۳. تمیز کردن یا تعویض کانکتور: اگر مشکل از سولفاته زدن پین‌ها بود، استفاده از اسپری کنتاکت‌شور خشک و تمیز کردن پین‌ها ممکن است مشکل را حل کند. در صورت ذوب‌شدگی، کانکتور باید تعویض شود.

۴. تعمیر یا تعویض ECU: (فقط در صورتی که ۱۰۰٪ مطمئن شدید سیم‌کشی و سنسور سالم هستند). این کار بسیار تخصصی است و باید توسط کارشناسان مجرب انجام شود.

در خودروهای کیا و هیوندای، ما بارها مشاهده کرده‌ایم که خطای P0038 به دلیل نصب دزدگیر یا سیستم‌های صوتی غیر استاندارد و آسیب دیدن دسته سیم اصلی در حین نصب رخ می‌دهد.

دوره برق و انژکتور و آپشنال خودروهای کره ای

18.800.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در ۴۲ فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

اشتباهات رایج در عیب‌یابی کد خطای P0038

• اشتباه اول: تعویض فوری سنسور اکسیژن. همان‌طور که گفتیم، این خطا معمولاً مداری است. تعویض سنسور، مشکل اتصال کوتاه در سیم‌کشی را حل نمی‌کند و خطا به‌زودی بازمی‌گردد.
• اشتباه دوم: نادیده گرفتن بازرسی چشمی. بسیاری از مشکلات P0038، با یک نگاه دقیق به سیم‌های ذوب‌شده کنار اگزوز قابل تشخیص هستند.
• اشتباه سوم: پاک کردن کد بدون تعمیر. پاک کردن کد خطا با دیاگ، مانند پاک کردن صورت‌مسئله است. ECU به‌محض تست مجدد مدار گرمکن (معمولاً در استارت بعدی)، دوباره خطا را ثبت خواهد کرد.

نتیجه‌گیری

کد خطای P0038 (ولتاژ بالای مدار گرمکن سنسور اکسیژن پائینی) بیش از آنکه یک خطای قطعه باشد، یک «خطای مداری» است و در ۹۰ درصد موارد به اتصال کوتاه به مثبت در سیم‌کشی کنترل ECU اشاره دارد.

یک تعمیرکار حرفه‌ای، با تکیه بر دانش فنی و نه حدس و گمان، عمل می‌کند. او می‌داند که باید ابتدا سیم‌کشی را با مولتی‌متر تست کند، مقاومت سنسور را بسنجد و در نهایت، اگر لازم بود، اقدام به تعویض قطعه کند. این رویکرد علمی، نه‌تنها اعتبار شما را نزد مشتری افزایش می‌دهد، بلکه از هزینه‌های اضافی جلوگیری می‌کند.

در آکادمی کارنو، ما دقیقاً بر همین اصول تأکید داریم. ما به شما «تعویض قطعه» را نمی‌آموزیم؛ ما به شما «هنر عیب‌یابی» را آموزش می‌دهیم.

اگر به دنبال ارتقای سطح دانش فنی خود و تبدیل شدن به یک متخصص واقعی در زمینه برق و انژکتور هستید، دوره‌های تخصصی ما، از جمله دوره جامع آموزش برق خودرو، بهترین انتخاب برای شماست.

برای دریافت مشاوره رایگان در مورد دوره‌ها و اطلاع از جدیدترین ترفندهای عیب‌یابی، می‌توانید با ما تماس بگیرید و پیج اینستاگرام کارنو مهارت را دنبال کنید تا از ویدئوهای آموزشی رایگان بهره‌مند شوید.

سوالات متداول

۱. آیا رانندگی با کد خطای P0038 خطرناک است؟ رانندگی با این خطا معمولاً خطر ایمنی فوری ندارد و خودرو خاموش نمی‌شود. اما نادیده گرفتن آن در طولانی‌مدت، به دلیل عدم نظارت صحیح بر کاتالیست و احتمال تنظیم نادرست سوخت، می‌تواند منجر به آسیب جدی به کاتالیست (که قطعه بسیار گران‌قیمتی است) و افزایش شدید مصرف سوخت شود.

۲. سنسور اکسیژن پائینی (سنسور دوم) دقیقاً چه کاری انجام می‌دهد؟ وظیفه اصلی آن، «نظارت» بر عملکرد کاتالیست است. ECU با مقایسه دیتای سنسور اول (قبل از کاتالیست) و سنسور دوم (بعد از کاتالیست)، متوجه می‌شود که کاتالیست چقدر در کاهش آلاینده‌ها مؤثر بوده است.

۳. هزینه رفع خطای P0038 چقدر است؟ هزینه به‌شدت متغیر است. اگر مشکل، یک اتصالی ساده در سیم‌کشی باشد، هزینه فقط شامل اجرت عیب‌یابی و تعمیر سیم‌کشی است. اما اگر نیاز به تعویض سنسور اکسیژن باشد، هزینه قطعه نیز اضافه می‌شود که بسته به مدل خودرو (داخلی، چینی یا کره‌ای) می‌تواند متفاوت باشد.

۴. آیا می‌توانم خودم سنسور اکسیژن را عوض کنم؟ تعویض فیزیکی سنسور اکسیژن (در صورت داشتن ابزار مخصوص) کار سختی نیست. اما همان‌طور که در مقاله تأکید شد، مشکل اصلی در مورد P0038 معمولاً خود سنسور نیست. اگر دانش فنی و ابزار (مولتی‌متر) برای عیب‌یابی مدار را ندارید، تعویض سنسور به‌تنهایی احتمالاً مشکل شما را حل نخواهد کرد.
