سنسور دریچه گاز (TPS)؛ علائم خرابی، روش تست و آموزش کالیبراسیون

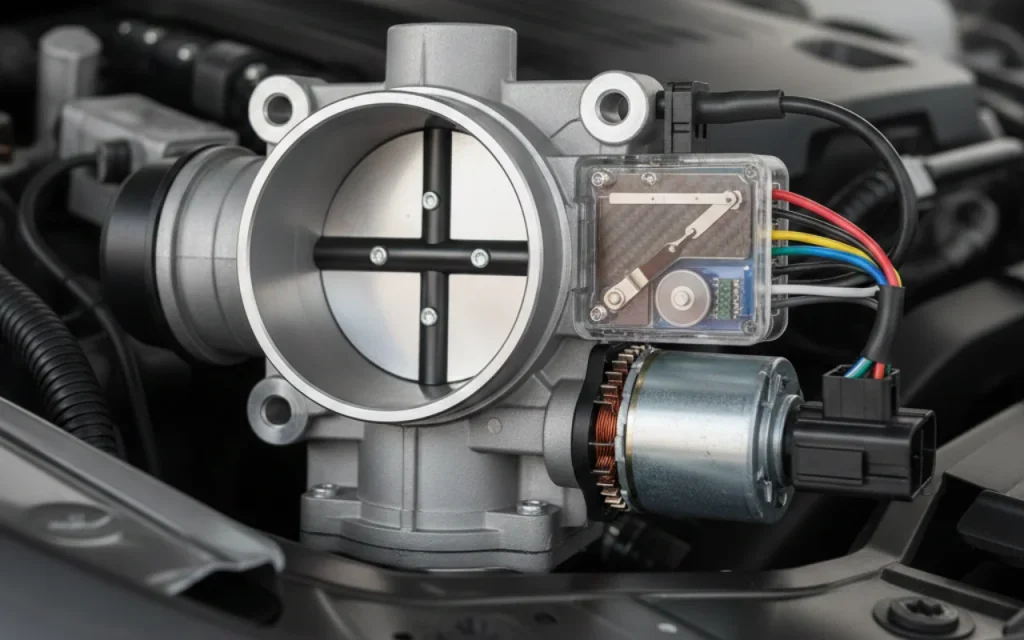

سنسور موقعیت دریچه گاز (Throttle Position Sensor) یا TPS یک دستگاه الکترونیکی است که برای تشخیص و اندازه‌گیری زاویه باز شدن دریچه گاز در خودرو طراحی شده است. این سنسور معمولاً به شفت دریچه گاز موتور متصل می‌شود و اطلاعات دقیقی از موقعیت پولکی دریچه به ECU ارسال می‌کند. این اطلاعات به ایسیو کمک می‌کند تا نسبت سوخت و هوا را بهینه‌سازی کند و در نتیجه، عملکرد کلی موتور را بهبود بخشد.

با توجه به طراحی خاص دریچه گاز در خودروهای مختلف، TPS می‌تواند به صورت آنالوگ یا دیجیتال کار کند.

این مقاله به تحلیل اجزای مختلف سنسور TPS، نحوه عملکرد، انواع و چالش‌های مربوط به آن پرداخته و اهمیت آن را در سیستم‌های خودرویی بررسی می‌کند.

اهمیت سنسور موقعیت دریچه گاز

سنسور موقعیت دریچه گاز یکی از اجزای کلیدی در سیستم‌های مدیریت موتور خودرو است. این سنسور اطلاعات حیاتی را برای واحد کنترل الکترونیکی فراهم می‌آورد که بر اساس آن می‌تواند سوخت و هوای دریافتی به موتور را بهینه‌سازی کند. عملکرد صحیح TPS نه تنها به بهبود میزان سوخت و کارایی موتور کمک می‌کند بلکه به کاهش آلایندگی نیز کمک می‌نماید. در واقع، اگر این سنسور به درستی عمل نکند، ممکن است منجر به افزایش مصرف سوخت، کاهش کارایی موتور و حتی ایجاد مشکلات در عملکرد خودرو شود.

نحوه عملکرد سنسور موقعیت دریچه گاز

سنسور موقعیت دریچه گاز از جمله حسگرهای متفاوتی است که به صورت آنالوگ یا دیجیتال کار می‌کند.

در سیستم‌های آنالوگ، این سنسور به‌وسیله یک پتانسیومتر (مقاومت متغیر) زاویه باز شدن دریچه گاز را اندازه‌گیری می‌کند. در داخل سنسور، یک بازوی متحرک روی یک مسیر کربنی حرکت می‌کند و بر اساس موقعیت، ولتاژ متغیری را ارسال می‌کند. در مقابل، سنسورهای دیجیتال (معمولاً اثر هال) از میدان مغناطیسی بهره می‌برند و بدون تماس فیزیکی کار می‌کنند که استهلاک کمتری دارند.

تحلیل پله‌پله شدن ولتاژ و کُپ کردن موتور

یکی از نکات فنی بسیار مهم در عملکرد TPS، بحث یکنواختی ولتاژ است. با گذشت زمان، ذغال‌های داخل سنسور (مسیر کربنی) در نقاطی که بیشتر استفاده می‌شوند (معمولاً در حالت گاز کم یا کروز)، دچار سایش می‌شوند.

این سایش باعث می‌شود که ولتاژ ارسالی به جای اینکه خطی بالا برود، در یک نقطه خاص دچار افت ناگهانی شود (قطع و وصل لحظه‌ای). اصطلاحاً ولتاژ “پله پله” می‌شود. در این حالت، ECU تصور می‌کند راننده پای خود را از روی گاز برداشته و پاشش سوخت را قطع می‌کند؛ نتیجه این اتفاق، “کُپ کردن” یا سکته موتور در یک دور موتور خاص است که یکی از شایع‌ترین علائم خرابی پتانسیومتر دریچه گاز می‌باشد.

انواع سنسورهای موقعیت دریچه گاز

انواع سنسور موقعیت دریچه گاز شامل نوع آنالوگ (سیمی) و دیجیتال (برقی) می باشد.

سنسورهای آنالوگ (دریچه گاز سیمی)

سنسورهای آنالوگ معمولاً ۳ سیمه هستند (برق ۵ ولت، منفی و سیگنال) و روی دریچه گازهای سیمی قدیمی نصب می‌شوند. از مزایای این نوع سنسور می‌توان به سادگی در طراحی، هزینه پایین و تعمیرات آسان اشاره کرد.

دریچه گازهای برقی (۶ سیمه)

با پیشرفت تکنولوژی، دریچه گازهای مکانیکی جای خود را به دریچه گازهای برقی (Electronic Throttle Body) داده‌اند. در این سیستم، کابل گاز حذف شده و پدال گاز صرفاً یک سنسور است.

دریچه گاز برقی معمولاً دارای ۶ پین است:

1. دو پایه مربوط به موتور الکتریکی دریچه گاز (که وظیفه باز و بسته کردن دریچه را دارد).
2. چهار پایه مربوط به دو عدد سنسور TPS (معمولاً با نام‌های TPS 1 و TPS 2).

تفاوت عیب‌یابی در دریچه گاز برقی

در این سیستم‌ها، ایسیو برای ایمنی بالا از دو سنسور موقعیت استفاده می‌کند که خروجی‌های معکوس یا مکمل دارند. چالش اصلی تعمیرکاران در اینجاست که گاهی خطای ثبت شده مربوط به “اختلاف ولتاژ بین سنسور ۱ و ۲” است. در این حالت، ممکن است مشکل از خودِ سنسورها نباشد، بلکه چرخ‌دنده‌های پلاستیکی موتور دریچه گاز هرز شده باشند یا فنر برگشت ضعیف شده باشد. بنابراین در مدل‌های ۶ سیمه، تنها تعویض سنسور کافی نیست و گاهی باید کل مجموعه دریچه گاز بررسی یا تعویض گردد.

مقایسه انواع سنسور دریچه گاز

نوع سنسور	عمر مفید	مزایا	معایب	کاربردها
سنسور آنالوگ (سیمی)	۳ تا ۵ سال	هزینه پایین، سادگی سیستم	سایش مسیر کربنی، دقت متوسط	خودروهای قدیمی (مانند پراید صبا، پژو ۴۰۵ مدل پایین)
دریچه گاز برقی (دیجیتال)	۵ تا ۱۰ سال	دقت بسیار بالا، امکان کروز کنترل	قیمت بالا، پیچیدگی عیب‌یابی، تاخیر جزئی پدال	خودروهای مدرن (۲۰۶ تیپ ۵، دنا پلاس، خودروهای چینی)

ساختار و اجزای سنسور TPS

اجزای داخلی سنسور TPS شامل پتانسیومتر، فنر، محور گردان، و پین‌های اتصال است. پتانسیومتر که معمولاً از یک عایق و یک ماده رسانا تشکیل شده، با چرخش دریچه، تغییرات ولتاژ را به وجود می‌آورد. فنر نقش بازگرداننده را دارد. در مدل‌های پیشرفته‌تر، از سنسورهای غیر تماسی (Hall Effect) استفاده می‌شود که فاقد سایش فیزیکی هستند.

کاربرد سنسور دریچه گاز

سنسور TPS با ارسال اطلاعات دقیق به ECU، نقش کلیدی در موارد زیر دارد:

1. مدیریت سوخت و هوا: تنظیم دقیق پاشش انژکتورها بر اساس زاویه دریچه.
2. شتاب‌گیری: تشخیص فشردن ناگهانی پدال گاز برای افزایش آنی سوخت.
3. حالت قطع سوخت: تشخیص رها کردن پدال گاز در دور بالا برای قطع پاشش سوخت و کاهش مصرف.
4. کنترل گیربکس اتوماتیک: اطلاع از میزان بار موتور برای تعویض دنده مناسب (معکوس کشیدن یا سبک کردن دنده).

عیب‌یابی سنسور TPS و علائم خرابی

عیب‌یابی صحیح نیازمند شناخت دقیق پارامترهاست.

علائم شایع خرابی

• بالا ماندن دور موتور در حالت درجا (گاز خوردن بی دلیل).
• دیر پایین آمدن دور موتور هنگام رها کردن پدال گاز.
• نوسان دور موتور (بازی کردن عقربه دور موتور).
• کُپ کردن یا مکث موتور هنگام گاز دادن (به دلیل پله‌ شدن ولتاژ).
• خاموش شدن خودرو هنگام ترمزگیری شدید یا ایست کامل.
• روشن شدن چراغ چک.

تست سلامت سنسور دریچه گاز

بسیاری از تعمیرکاران صرفاً به خواندن خطا اکتفا می‌کنند، اما دقیق‌ترین روش، تست ولتاژ سیم سیگنال است. برای این کار نیاز به مولتی‌متر دارید:

1. سوکت سنسور وصل باشد و سوییچ خودرو باز (موتور خاموش).
2. پراب مشکی مولتی‌متر را به منفی باتری و پراب قرمز را به سیم سیگنال سنسور (با سوزن) متصل کنید.
3. حالت دریچه بسته: ولتاژ باید عددی بین ۰.۴ تا ۰.۷ ولت (معمولاً حدود ۰.۵ ولت) باشد. اگر صفر باشد، مدار قطع است و اگر بالای ۱ ولت باشد، خودرو گاز می‌خورد.
4. حالت تمام گاز (WOT): با دست دریچه را تا انتها باز کنید. ولتاژ باید به حدود ۴.۵ تا ۴.۸ ولت برسد.
5. تست سلامت مسیر: دریچه را به آرامی باز کنید؛ ولتاژ باید بدون پرش و به صورت کاملاً خطی افزایش یابد. هرگونه پرش ولتاژ یا افت ناگهانی به معنی خرابی پتانسیومتر است.

کالیبراسیون و تجدید حافظه سنسور دریچه گاز

یکی از مهم‌ترین مراحل پس از تعویض سنسور TPS، تعویض دریچه گاز و یا حتی شستشوی دریچه گاز، انجام عملیات “کالیبراسیون” یا “تعریف دریچه گاز” است.

زمانی که دریچه گاز کثیف می‌شود، ECU به مرور زمان موقعیت جدیدی را به عنوان “صفر” یاد می‌گیرد. وقتی شما دریچه را تمیز می‌کنید، فاصله هوایی تغییر می‌کند اما ECU همچنان با تنظیمات قبلی کار می‌کند که باعث گاز خوردن یا نوسان دور موتور می‌شود.

روش‌های کالیبراسیون

1. خودروهای دارای دریچه گاز سیمی: معمولاً نیاز به دستگاه دیاگ ندارند و با چند سیکل رانندگی خود را تطبیق می‌دهند. اما ریست کردن ECU (برداشتن سرباتری) می‌تواند کمک‌کننده باشد.
2. خودروهای دریچه گاز برقی (مانند ۲۰۶، ۲۰۷، زانتیا، خانواده رنو):

• روش دستی (بدون دیاگ – مخصوص برخی مدل‌ها مثل ۲۰۶ فرانسوی و تندر ۹۰): سوییچ را باز کنید (۱۰ ثانیه صبر کنید)، سوییچ را ببندید (۱۰ ثانیه صبر کنید). این عمل را بدون استارت زدن انجام دهید تا صدای موتور دریچه گاز شنیده شود که موقعیت‌های انتهایی را چک می‌کند. سپس خودرو را استارت بزنید و بدون گاز دادن اجازه دهید گرم شود.
• روش اصولی با دیاگ: در اکثر خودروهای چینی و مدرن، حتماً باید با دستگاه دیاگ وارد منوی “تجهیزات” یا “Special Functions” شده و گزینه Reset Adaptation یا Throttle Body Alignment را اجرا کنید.

نکته طلایی:

اگر خودروی شما ۲۰۶ یا ۲۰۷ است و پس از تعمیرات با مشکل گاز خوردن مواجه شده، پیش از هر اقدامی، ابتدا کالیبره کردن سنسور دریچه گاز 206 را به صورت دستی امتحان کنید. این کار در ۹۰ درصد مواقع مشکل را حل می‌کند.

جدول کدهای خطای سنسور دریچه گاز

شناخت کدهای خطا به تشخیص سریع‌تر کمک می‌کند. جدول زیر کدهای استاندارد OBD2 مرتبط با TPS را نشان می‌دهد:

کد خطا (DTC)	توضیحات فنی	علت احتمالی
کد خطای P0120	نقص در مدار سنسور موقعیت دریچه گاز A	قطعی سیم‌کشی، خرابی خود سنسور
کد خطای P0121	عملکرد نادرست/محدوده غیرمجاز سنسور A	سنسور خراب است یا تنظیم نیست (نیاز به کالیبراسیون)
کد خطای P0122	ورودی ولتاژ پایین در مدار سنسور TPS	اتصال کوتاه به منفی یا قطعی سیم تغذیه (۵ ولت)
کد خطای P0123	ورودی ولتاژ بالا در مدار سنسور TPS	اتصال کوتاه به مثبت یا قطعی سیم منفی (Ground)

نتیجه‌گیری

سنسور موقعیت دریچه گاز (TPS) وظیفه‌ای اساسی در کنترل و بهینه‌سازی عملکرد موتورهای احتراق داخلی ایفا می‌کند. این سنسور نه تنها به کنترل نسبت سوخت و هوای موتور کمک می‌کند، بلکه تاثیر مستقیم بر روی آلایندگی و کیفیت رانندگی دارد.

با گذار از سنسورهای ۳ سیمه قدیمی به سیستم‌های دریچه گاز برقی ۶ سیمه، دقت سیستم‌ها افزایش یافته اما فرآیند عیب‌یابی پیچیده‌تر شده است. توجه به نکاتی مانند تست دقیق ولتاژی (۰.۵ تا ۴.۵ ولت) و انجام صحیح عملیات کالیبراسیون پس از هر بار تعمیر، کلید موفقیت در تعمیرات این سیستم است. آکادمی کارنو مهارت با تجربه و تخصص خود در زمینه برگزاری دوره‌های تخصصی آموزش برق خودرو، آماده ارائه مشاوره فنی برای انواع خودروها می‌باشد.

برای دیدن ویدیوهای آموزشی رایگان و ترفندهای عیب‌یابی همین حالا پیج اینستاگرام کارنو مهارت را دنبال کنید.

سوالات متداول

در این بخش به رایج‌ترین سوالات شما در خصوص خرابی، تعمیر و نگهداری سنسور موقعیت دریچه گاز (TPS) پاسخ داده‌ایم.

۱. آیا شستشوی دریچه گاز باعث خرابی سنسور TPS می‌شود؟

بله، این امکان وجود دارد. اگر هنگام شستشوی دریچه گاز با اسپری انژکتورشوی، مواد حلال وارد بخش الکترونیکی (پتانسیومتر) سنسور شود، باعث از بین رفتن چربی مخصوص کنتاکت‌ها و آسیب به مدار کربنی می‌شود. همیشه توصیه می‌شود هنگام شستشو، سنسورهای الکترونیکی را باز کنید یا اسپری را فقط به بخش فلزی و پولکی دریچه بزنید و سنسور را بالا نگه دارید تا مایع داخل آن نریزد.

۲. تفاوت علائم خرابی “استپر موتور” و “سنسور دریچه گاز” چیست؟

این دو قطعه علائم بسیار مشابهی دارند (مانند نوسان دور موتور)، اما یک تفاوت کلیدی وجود دارد: خرابی استپر موتور معمولاً فقط در حالت درجا و زمانی که پا روی پدال گاز نیست خود را نشان می‌دهد (ماشین خاموش می‌شود یا گاز می‌خورد). اما خرابی سنسور دریچه گاز (TPS) معمولاً حین رانندگی، شتاب‌گیری و تعویض دنده باعث کُپ کردن، ریپ زدن یا تاخیر در گاز خوردن می‌شود.

۳. آیا سنسور دریچه گاز قابل تعمیر است؟

خیر. سنسورهای TPS قطعاتی پرسی و مصرفی هستند. وقتی مسیرهای کربنی داخل سنسور دچار سایش یا قطعی شوند، باز کردن و تمیز کردن آن‌ها تاثیر موقتی و بسیار کوتاه‌مدت دارد. بهترین و مطمئن‌ترین راه حل، تعویض سنسور با یک نمونه اصلی و باکیفیت است.

۴. چرا بعد از تعویض سنسور TPS، خودرو همچنان گاز می‌خورد؟

اگر سنسور نو است اما مشکل پابرجاست، سه دلیل عمده وجود دارد:

1. عدم کالیبراسیون: ایسیو هنوز با مقادیر سنسور قبلی تنظیم است و نیاز به ریست یا تعریف دریچه گاز با دیاگ دارد.
2. خرابی سیم‌کشی: ممکن است سوکت یا سیم‌های متصل به سنسور دچار قطعی یا اتصالی باشند.
3. کیفیت پایین قطعه: متاسفانه سنسورهای تقلبی در بازار زیاد هستند که حتی در حالت نو بودن هم ولتاژ خروجی صحیحی (زیر ۰.۷ ولت در حالت بسته) ندارند.

۵. آیا خرابی سنسور موقعیت دریچه گاز باعث افزایش مصرف سوخت می‌شود؟

بله، صد در صد. وقتی این سنسور اطلاعات غلط به ایسیو بفرستد (مثلاً به اشتباه اعلام کند که دریچه گاز باز است)، ایسیو دستور پاشش سوخت بیشتری می‌دهد. نتیجه این امر، دود سیاه از اگزوز، بوی خام‌سوزی و بالا رفتن محسوس مصرف بنزین است.

۶. عمر مفید سنسور دریچه گاز چقدر است؟

عمر این قطعه بستگی به کارکرد خودرو و کیفیت سنسور دارد. در خودروهای پرکارکرد، معمولاً بین ۱۰۰ تا ۱۵۰ هزار کیلومتر ممکن است مسیرهای کربنی سنسور فرسوده شوند. در دریچه گازهای برقی جدید که از سنسورهای مغناطیسی (بدون تماس) استفاده می‌کنند، عمر این قطعه بسیار بالاتر و گاهی مادام‌العمر است.
