کد خطای P0304 چیست؟

در دنیای پیچیده و پرجزئیات برق و انژکتور خودرو، مواجهه با کدهای خطای مختلف بخشی جدایی‌ناپذیر از کار هر فنی‌کار و تعمیرکار ماهر است. یکی از رایج‌ترین و درعین‌حال چالش‌برانگیزترین کدهای خطا، کد خطای P0304 است. این کد که به معنای «عدم جرقه یا میس‌فایر در سیلندر 4» (Cylinder 4 Misfire Detected) است، می‌تواند نشانه‌ای از مشکلات جزئی تا ایرادات حیاتی در سیستم موتور باشد.

وقتی کامپیوتر خودرو (ECU) متوجه می‌شود که سیلندر شماره 4 عملکرد صحیحی در احتراق ندارد، چراغ چک (MIL) را روشن کرده و این کد را در حافظه خود ثبت می‌کند. در این مقاله جامع، قصد داریم تمامی ابعاد این خطا را از علائم تا روش‌های قطعی عیب‌یابی و رفع، بررسی کنیم. هدف ما این است که شما به‌عنوان یک متخصص، بتوانید به‌راحتی و با اطمینان کامل این کد را در انواع خودروهای داخلی، چینی، کیا و هیوندای تشخیص و رفع نمایید.

کد خطای P0304 به چه معناست؟

کدهای خطای OBD-II ساختار مشخصی دارند. حرف P در ابتدای P0304 به معنای «Powertrain» یا پیشرانه است. عدد 0 نشان‌دهنده استاندارد مشترک (Generic) بودن کد و عدد 300 نشان‌دهنده یک «Misfire» یا خطای عدم جرقه است. اما عدد 4 در انتهای کد، به ما می‌گوید که مشکل به‌طور خاص در سیلندر شماره 4 رخ داده است.

میس‌فایر زمانی اتفاق می‌افتد که یکی از سه عنصر حیاتی برای احتراق سالم – جرقه، سوخت و هوا – به‌درستی به سیلندر نمی‌رسد یا ترکیب آن‌ها به شکل صحیحی انجام نمی‌شود. به عبارت دیگر، در سیلندر 4، فرایند فشرده‌سازی، جرقه زدن و انفجار به‌خوبی صورت نگرفته است و این عدم تعادل در عملکرد موتور توسط سنسور میل‌لنگ (Crankshaft Position Sensor) و سنسور میل‌سوپاپ (Camshaft Position Sensor) شناسایی می‌شود.

🚨 نکته مهم:

تأخیر در رسیدگی به کد خطای P0304 می‌تواند منجر به آسیب‌های جدی و پرهزینه به قطعات گران‌قیمتی مانند کاتالیزور شود. در صورت چشم‌پوشی از این خطا، سوخت نسوخته وارد اگزوز شده و کاتالیزور را از بین می‌برد. پس، تشخیص و تعمیر به‌موقع، شما را از پرداخت هزینه‌های گزاف نجات خواهد داد.

علائم رایج کد خطای P0304

برای اینکه بتوانید به‌عنوان یک فنی‌کار، ایراد را به‌سرعت تشخیص دهید، لازم است با علائمی که خودرو هنگام ثبت خطای P0304 از خود نشان می‌دهد، آشنا باشید.

• روشن شدن چراغ چک موتور: واضح‌ترین نشانه، که ممکن است چشمک‌زن باشد. چشمک زدن چراغ چک معمولاً نشان‌دهنده یک میس‌فایر فعال و خطرناک برای کاتالیزور است.
• لرزش محسوس موتور: به‌خصوص در حالت درجا کار کردن (آیدل) یا دورهای پایین، موتور دچار لرزش می‌شود.
• کاهش قدرت و شتاب خودرو: خودرو توان همیشگی خود را ندارد، به‌ویژه هنگام شتاب‌گیری.
• افزایش مصرف سوخت: به‌دلیل احتراق ناقص در سیلندر 4، ECU سوخت بیشتری را تزریق می‌کند تا این نقص را جبران کند.
• بوی خام‌سوزی یا بنزین: استشمام بوی سوخت از اگزوز به دلیل خروج بنزین نسوخته از سیلندر 4.

دلایل اصلی ثبت کد خطای P0304

همان‌طور که گفته شد، میس‌فایر نتیجه نقص در مثلث جرقه، سوخت و هوا است. در اینجا رایج‌ترین دلایلی که منجر به ثبت کد خطای P0304 می‌شوند، آمده است:

1. مشکلات سیستم جرقه‌زنی

در 90 درصد موارد، منشأ میس‌فایر در سیلندر خاص (مانند سیلندر 4) از سیستم جرقه‌زنی است.

• خرابی کوئل یا کوئل پکیج: کوئل وظیفه تولید ولتاژ بالا برای جرقه را بر عهده دارد. خرابی کوئل یا سیم‌پیچ‌های داخلی آن، مستقیماً باعث عدم جرقه در سیلندر 4 می‌شود.

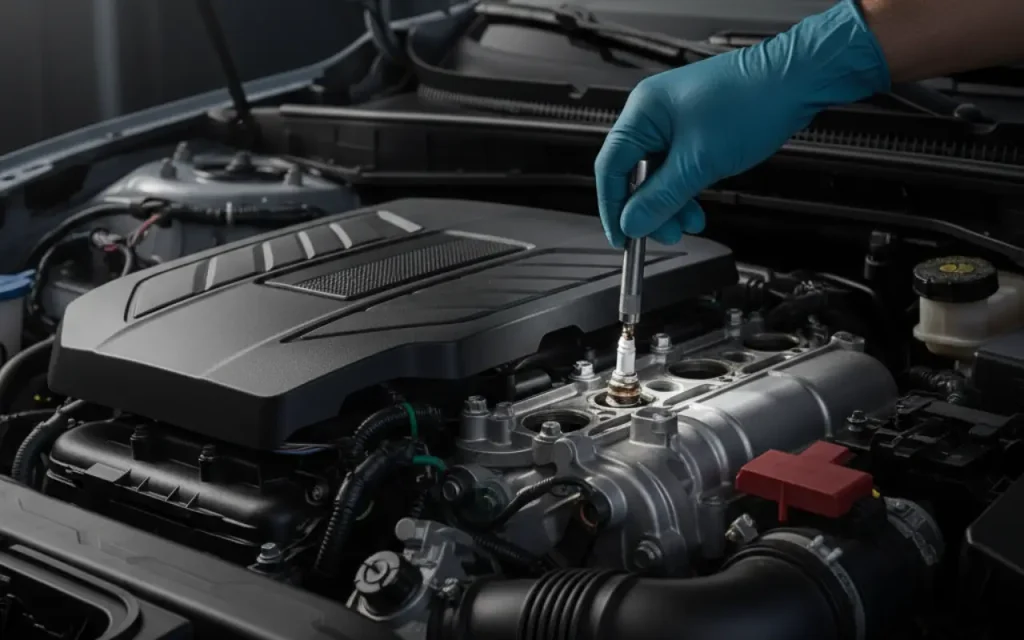

• فرسودگی یا خرابی شمع سیلندر 4: شمع‌های فرسوده، کثیف، یا شکسته نمی‌توانند جرقه مؤثر ایجاد کنند.
• ایراد در وایر شمع: (در خودروهای دارای وایر) پارگی، سوختگی یا اتصالی در وایر شمع سیلندر 4.

2. مشکلات سیستم سوخت‌رسانی

اگر جرقه سالم باشد، باید به سراغ تأمین سوخت رفت.

• خرابی یا گرفتگی انژکتور سیلندر 4: انژکتور کثیف، گرفتگی نازل آن یا سوختن سیم‌پیچ داخلی (سلونوئید) آن، مانع از تزریق مقدار کافی یا مناسب سوخت به سیلندر 4 می‌شود.
• فشار پایین ریل سوخت: هرچند کمتر مرتبط با یک سیلندر خاص است، اما می‌تواند عملکرد انژکتور 4 را تحت تأثیر قرار دهد.

3. مشکلات مکانیکی و فشار کمپرس

این بخش، جدی‌ترین و پرهزینه‌ترین بخش در عیب‌یابی کد P0304 است.

• پایین بودن کمپرس سیلندر 4: نشتی در سوپاپ‌ها (سوپاپ سوزی یا آب‌بندی ناقص)، خرابی واشر سرسیلندر (سوختن واشر) یا خرابی رینگ پیستون در سیلندر 4 باعث از دست رفتن فشار لازم برای احتراق می‌شود.
• تایمینگ موتور: به‌هم‌ریختگی تایمینگ (هرچند نادر) می‌تواند باعث نقص عملکرد در یک یا چند سیلندر شود.

4. مشکلات سیستم هوارسانی و ECU

• نشت هوا (وکیوم لیکیج) در منیفولد ورودی: هرچند این مورد معمولاً باعث میس‌فایر عمومی می‌شود، اما نشتی نزدیک به پورت سیلندر 4 نیز محتمل است.
• خرابی سنسورها: مانند سنسور اکسیژن، سنسور فشار مطلق منیفولد (سنسور MAP) یا سنسور جریان جرمی هوا (سنسور MAF) که به‌طور غیرمستقیم بر ترکیب سوخت و هوا تأثیر می‌گذارند.
• مشکلات در ECU: ایراد در درایور (خروجی) ECU که فرمان فعال‌سازی کوئل یا انژکتور سیلندر 4 را صادر می‌کند.

✅ توصیه تخصصی:

“همیشه عیب‌یابی را از ساده‌ترین و محتمل‌ترین حالت‌ها شروع کنید. قبل از اقدام به باز کردن موتور، ابتدا کوئل سیلندر 4 را با سیلندر 1 یا 2 جابه‌جا کنید. اگر کد خطا از P0304 به کد خطای P0301 یا کد خطای P0302 تغییر کرد، کوئل معیوب است. این تکنیک ساده، 80 درصد مسیر عیب‌یابی را برای شما کوتاه می‌کند.”

مراحل گام‌به‌گام عیب‌یابی و رفع کد خطای P0304

برای یک تشخیص دقیق و حرفه‌ای، لازم است طبق یک پروتکل مشخص پیش بروید. این مراحل برای متخصصان، یک اصل کلیدی است:

گام 1: بررسی کدهای خطا و داده‌های زنده

1. اتصال دستگاه دیاگ: ابتدا دستگاه دیاگ (اسکنر) را به خودرو وصل کرده و کد P0304 را تأیید کنید.
2. بررسی History و Pending Codes: ببینید آیا کدهای میس‌فایر دیگری (مانند کد خطای P0300) یا کدهای مرتبط با سنسورها نیز وجود دارند یا خیر.
3. مانیتورینگ Misfire Counter: در بخش داده‌های زنده، «شمارنده میس‌فایر» (Misfire Counter) را برای هر سیلندر مشاهده کنید. این داده مشخص می‌کند که میس‌فایر در سیلندر 4، فعال و شدید است یا به‌صورت متناوب رخ می‌دهد.
4. بررسی Short/Long Term Fuel Trims: مقادیر اصلاح سوخت را بررسی کنید. اگر این مقادیر بسیار مثبت باشند، نشان‌دهنده کمبود سوخت در سیستم است.

گام 2: تست سیستم جرقه‌زنی

1. جابه‌جایی قطعات: کوئل و شمع سیلندر 4 را با یک سیلندر سالم جابه‌جا کنید.
   • اگر کد به سیلندر جدید منتقل شد: کوئل یا شمع معیوب است.
   • اگر کد ثابت ماند: کوئل و شمع سالم هستند و مشکل جای دیگری است.
2. تست ولتاژ و پالس کوئل: با استفاده از اسیلوسکوپ یا چراغ تست نئون، از رسیدن ولتاژ 12 ولت و پالس تحریک (سیگنال) از ECU به کوئل سیلندر 4 مطمئن شوید.

گام 3: تست سیستم سوخت‌رسانی

1. جابه‌جایی انژکتور: انژکتور سیلندر 4 را با انژکتور یک سیلندر سالم جابه‌جا کنید.
   • اگر کد به سیلندر جدید منتقل شد (مثلاً P0304 به P0301): انژکتور 4 کثیف یا خراب است و نیاز به شستشو یا تعویض دارد.
2. بررسی پالس انژکتور: با استفاده از چراغ تست نئون یا اسیلوسکوپ، مطمئن شوید که ECU پالس تزریق سوخت را به انژکتور 4 ارسال می‌کند.

گام 4: تست مکانیکی

اگر تمامی تست‌های برق و انژکتور موفقیت‌آمیز بودند، باید به سراغ فشار کمپرس موتور بروید.

1. تست کمپرس سنج: ابزار کمپرس سنج را به محل شمع سیلندر 4 وصل کرده و عدد کمپرس را با سایر سیلندرها مقایسه کنید.
2. تست نشت‌یابی (Leak Down Test): اگر کمپرس پایین بود، برای تعیین محل دقیق نشتی (سوپاپ یا رینگ)، باید از این تست تخصصی‌تر استفاده کرد.

تفاوت رفع کد خطای P0304 در خودروهای داخلی، چینی، کیا و هیوندای

اگرچه اصول پایه (جرقه، سوخت، هوا) ثابت هستند، اما تفاوت‌های جزئی در سیستم‌های برقی و مکانیکی خودروهای مختلف وجود دارد که متخصص باید از آن‌ها آگاه باشد.

نتیجه‌گیری

کد خطای P0304 یک زنگ خطر مهم است که خبر از عدم احتراق موفقیت‌آمیز در سیلندر 4 می‌دهد. در این مقاله، ما نشان دادیم که علت این خطا از سه حالت خارج نیست: نقص در جرقه‌زنی (شمع و کوئل)، نقص در سوخت‌رسانی (انژکتور) یا ایراد مکانیکی (کمپرس).

با استفاده از تکنیک‌های جابه‌جایی و بررسی داده‌های زنده (Live Data) که در دوره‌های تخصصی آموزش برق خودرو ما به‌صورت عملی تدریس می‌شود، می‌توانید به‌سرعت و با دقت، منبع اصلی مشکل را در انواع خودروهای داخلی، چینی، کیا و هیوندای شناسایی و برطرف کنید. فراموش نکنید که رفع به‌موقع کد خطای P0304 ضامن سلامت کاتالیزور و افزایش طول عمر موتور خودرو است.

کارنو مهارت با افتخار، به‌عنوان یک مرکز تخصصی و پیشرو در آموزش برق و انژکتور خودرو، دوره‌هایی کاملاً عملی و بازار محور را برای علاقه‌مندان و همکاران فنی‌کار برگزار می‌کند. ما فراتر از مطالب تئوری، بر عیب‌یابی عملی روی خودروهای روز ایران، چین، کیا و هیوندای تمرکز داریم.

دوره برق و انژکتور و آپشنال خودروهای چینی

18.800.000 تومان – 24.900.000 تومانPrice range: 18.800.000 تومان through 24.900.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

برای مشاهده سرفصل‌های دوره‌ها و ویدیوهای آموزشی رایگان ما در زمینه عیب‌یابی کدهایی نظیر کد خطای P0304، حتماً پیج اینستاگرام آکادمی کارنو را دنبال کنید.

سوالات متداول

1. آیا با وجود کد P0304 می‌توانم رانندگی کنم؟

پاسخ: خیر، رانندگی طولانی‌مدت با کد خطای P0304 (به‌خصوص اگر چراغ چک چشمک می‌زند) به‌شدت خطرناک است. این خطا باعث ورود سوخت نسوخته به کاتالیزور شده و می‌تواند این قطعه گران‌قیمت را در مدت کوتاهی ذوب و خراب کند.

2. آیا کد P0304 همیشه به معنی خرابی کوئل است؟

پاسخ: خیر، هرچند خرابی کوئل یا شمع رایج‌ترین دلیل است، اما این کد می‌تواند ناشی از مشکلات مکانیکی جدی مانند پایین بودن کمپرس سیلندر 4 یا گرفتگی انژکتور باشد. همیشه باید مراحل عیب‌یابی را به‌صورت گام‌به‌گام طی کنید.

3. تفاوت P0304 و P0300 چیست؟

پاسخ: P0304 نشان می‌دهد که میس‌فایر به‌طور مشخص در سیلندر شماره 4 رخ داده است. اما P0300 به معنای «Misfire Random Multiple Cylinders» یا میس‌فایر تصادفی در چند سیلندر است و معمولاً ناشی از یک مشکل عمومی مانند کمبود فشار سوخت، نشت وکیوم یا ایراد در ECU است.
