راهنمای کامل و عیب‌یابی چراغ نشانگر ایموبلایزر

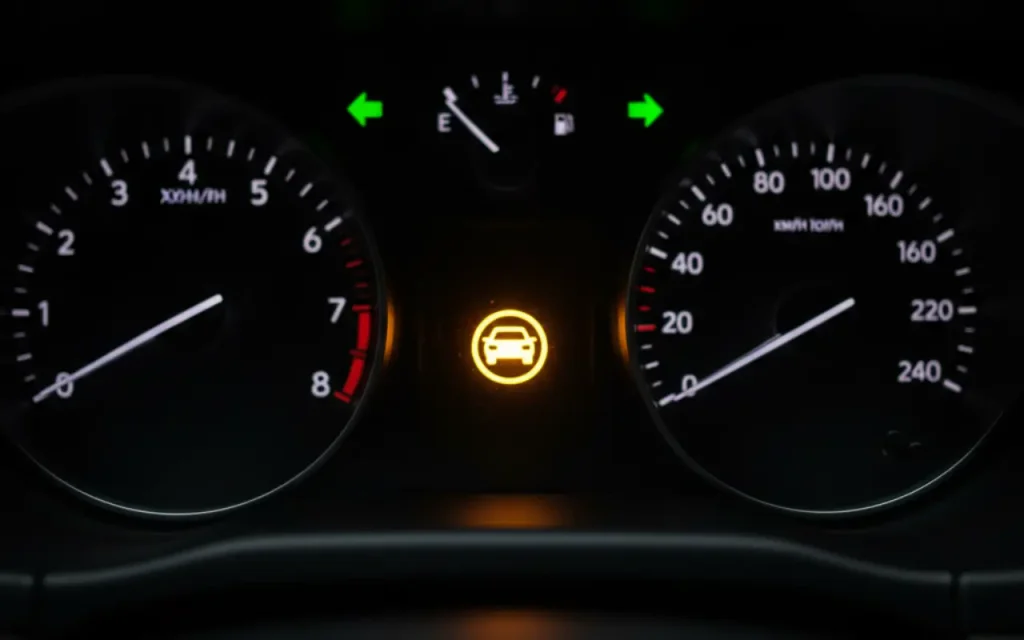

تصور کنید صبح برای رفتن به محل کار سوار خودروی خود می‌شوید، سوئیچ را می‌چرخانید، اما خودرو استارت نمی‌خورد. با نگرانی به صفحه کیلومتر نگاه می‌کنید و متوجه یک چراغ کوچک اما هشداردهنده می‌شوید: چراغ ایموبیلایزر که به شکل یک خودرو و کلید یا یک قفل کوچک است، به‌جای خاموش شدن، مدام در حال چشمک زدن است یا دائم روشن مانده.

این سناریو، کابوس بسیاری از رانندگان و چالش همیشگی تعمیرکاران است. این چراغ کوچک، در واقع نگهبان سیستم امنیتی خودروی شماست و روشن ماندن آن یک معنی واضح دارد: «سیستم ضد سرقت، اجازه روشن شدن موتور را صادر نکرده است.»

اما چرا این اتفاق می‌افتد؟ آیا خودرو دزدیده شده؟ آیا سوئیچ خراب است؟ یا مشکل از ECU است؟

در این مقاله جامع، ما به سراغ قلب سیستم ضد سرقت خودرو می‌رویم. نه‌تنها اجزای سیستم ایموبیلایزر را کالبدشکافی می‌کنیم، بلکه تمام دلایل رایج روشن شدن این چراغ و روش‌های عیب‌یابی قدم‌به‌قدم آن را بررسی خواهیم کرد. اگر مکانیک هستید، این راهنما به شما در تشخیص سریع‌تر کمک می‌کند و اگر صاحب خودرو هستید، به شما می‌آموزد که در این مواقع چه کنید.

سیستم ایموبیلایزر چیست و دقیقاً چه کاری انجام می‌دهد؟

قبل از اینکه مستقیماً به سراغ چراغ هشدار برویم، باید بدانیم با چه سیستمی طرف هستیم. ایموبلایزر (Immobilizer) یا سیستم ضد سرقت، یک فناوری امنیتی الکترونیکی است که در اکثر خودروهای مدرن (از پراید و پژو گرفته تا خودروهای پیشرفته‌تر) نصب می‌شود.

وظیفه این سیستم بسیار ساده اما حیاتی است: جلوگیری از روشن شدن خودرو توسط سوئیچ یا کلید غیرمجاز.

این سیستم چگونه کار می‌کند؟ ایموبلایزر را مانند یک قفل و کلید دیجیتال بسیار هوشمند در نظر بگیرید. برخلاف قفل‌های مکانیکی قدیمی که فقط با شکل فیزیکی کلید کار می‌کردند، ایموبلایزر با کدهای الکترونیکی کار می‌کند.

به‌طور خلاصه، فرایند به این شکل است:

۱. شما سوئیچ را در مغزی احتراق قرار می‌دهید.

۲. یک واحد در خودرو (آنتن ترانسپوندر) سیگنالی به سوئیچ می‌فرستد.

۳. یک چیپست کوچک در داخل سوئیچ (به نام تگ یا ترانسپوندر) با دریافت سیگنال، یک کد منحصربه‌فرد را بازمی‌گرداند.

۴. این کد به ECU (کامپیوتر خودرو) ارسال می‌شود.

۵. ECU کد دریافتی را با کد ذخیره‌شده در حافظه خود مقایسه می‌کند.

۶. اگر کدها مطابقت داشتند: ایموبیلایزر غیرفعال می‌شود، اجازه پاشش سوخت و جرقه‌زنی صادر شده و خودرو روشن می‌شود. (و چراغ ایموبیلایزر خاموش می‌شود).

۷. اگر کدها مطابقت نداشتند: ECU اجازه روشن شدن موتور را نمی‌دهد. (و چراغ ایموبیلایزر روشن می‌ماند یا چشمک می‌زند).

اجزای اصلی سیستم ایموبیلایزر

برای اینکه یک تعمیرکار حرفه‌ای بتواند عیب‌یابی دقیقی انجام دهد، باید تک‌تک اجزای درگیر در این فرایند را بشناسد. چراغ ایموبیلایزر، نوک کوه یخ است؛ در زیر آن، این قطعات در حال کار هستند:

۱. چیپ سوییچ خودرو (Transponder)

چیپ سوییچ خودرو، قلب سیستم در دستان شماست. یک چیپست (Chipset) بسیار کوچک و غیرفعال (بدون نیاز به باتری) که درون بدنه پلاستیکی سوئیچ یا ریموت جاسازی شده است. هر تگ دارای یک کد شناسایی منحصربه‌فرد است که در کارخانه روی آن برنامه‌ریزی شده است.

۲. آنتن ترانسپوندر (Transponder Antenna)

آنتن ترانسپوندر که معمولاً به شکل یک حلقه سیم‌پیچ دور مغزی سوئیچ (جایی که کلید را وارد می‌کنید) قرار دارد، وظیفه برقراری ارتباط با تگ داخل سوئیچ را بر عهده دارد. آنتن، هم برق مورد نیاز تگ را به‌صورت القایی تأمین می‌کند و هم وظیفه ارسال و دریافت کد را دارد.

۳. یونیت ایموبیلایزر (Immobilizer Unit)

در برخی خودروها (مانند بسیاری از مدل‌های داخلی)، یک یونیت یا جعبه جداگانه برای مدیریت سیستم ایموبیلایزر وجود دارد. یونیت ایموبلایزر کد را از آنتن دریافت کرده و پس از پردازش اولیه، آن را برای ECU ارسال می‌کند. در خودروهای جدیدتر، این یونیت اغلب با قطعات دیگر مانند BCM (یونیت کنترل بدنه) یا خود ECU یکپارچه شده است.

۴. واحد کنترل موتور (ECU)

ECU یا کامپیوتر مرکزی خودرو، مغز متفکر همه‌چیز است. در بحث ایموبیلایزر، ECU کد نهایی را دریافت می‌کند و آن را با کدهای مجاز در حافظه خود (که در فرایندی به نام «تعریف سوئیچ» ذخیره شده‌اند) مطابقت می‌دهد. اگر کد تأیید شود، ECU قفل نرم‌افزاری خود را باز کرده و اجازه استارت را صادر می‌کند.

۵. چراغ نشانگر ایموبیلایزر (MIL)

و در نهایت، چراغی که موضوع این مقاله است. این چراغ، زبان گفتاری سیستم ایموبیلایزر با راننده یا تعمیرکار است. وضعیت این چراغ (خاموش، روشن، چشمک‌زن) به ما می‌گوید که در پشت پرده چه اتفاقی در حال رخ دادن است.

معنی روشن شدن یا چشمک زدن چراغ ایموبیلایزر چیست؟

حالا که با اجزا آشنا شدیم، بیایید ببینیم هر حالت این چراغ چه معنایی دارد.

حالت عادی: روشن شدن لحظه‌ای و خاموش شدن

این حالت نرمال است. وقتی سوئیچ را باز می‌کنید، چراغ ایموبلایزر برای چند ثانیه (معمولاً ۱ تا ۳ ثانیه) روشن می‌شود. این یعنی سیستم در حال چک کردن کد سوئیچ است. پس از تأیید کد، چراغ خاموش می‌شود و شما می‌توانید استارت بزنید.

حالت هشدار (۱): چراغ ایموبیلایزر چشمک می‌زند (Flashing)

این شایع‌ترین حالت هشدار است.

• معنی اصلی: سیستم ایموبیلایزر نتوانسته کد سوئیچ را بخواند یا کد خوانده‌شده را معتبر تشخیص نداده است.
• نتیجه: خودرو استارت نمی‌خورد (یا ممکن است بلافاصله پس از روشن شدن، خاموش شود).
• دلایل احتمالی:
  • خرابی تگ داخل سوئیچ (مثلاً به دلیل ضربه خوردن یا خیس شدن).
  • استفاده از سوئیچ اشتباه (سوئیچی که برای خودرو تعریف نشده).
  • خرابی آنتن ترانسپوندر (نمی‌تواند سیگنال را ارسال یا دریافت کند).
  • تداخل فرکانسی (مانند وجود کلیدهای دیگر روی جاسوئیچی).

حالت هشدار (۲): چراغ ایموبیلایزر دائم روشن می‌ماند (Solid On)

این حالت معمولاً نشان‌دهنده یک مشکل عمیق‌تر در خود سیستم است.

• معنی اصلی: ارتباط بین اجزای سیستم (مثلاً بین یونیت ایموبیلایزر و ECU) برقرار نشده یا خود ECU با مشکل مواجه شده است.
• نتیجه: خودرو استارت نمی‌خورد.
• دلایل احتمالی:
  • مشکل در سیم‌کشی بین یونیت ایموبیلایزر و ECU.
  • خرابی نرم‌افزاری یا سخت‌افزاری در ECU (مثلاً به دلیل نوسان برق یا باتری به باتری کردن غیراصولی).
  • خرابی خود یونیت ایموبلایزر.
  • «بی‌کد» شدن یا پریدن کد از حافظه ECU.

دوره سیستم ضد سرقت - دوره آموزش ایموبلایزر و اسمارت کی

6.980.000 تومان

با دوره ۲۰ ساعته "سیستم ضد سرقت" تحت تدریس مهندس سپهر علیمحمدی، به یک متخصص در عیب‌یابی و تعمیر این سیستم‌های پیچیده تبدیل شوید. این دوره جامع، تمام جنبه‌های امنیتی خودروهای مدرن را از صفر تا صد پوشش می‌دهد.

بررسی دلایل اصلی روشن شدن چراغ ایموبیلایزر

وقتی خودرویی با این مشکل به شما مراجعه می‌کند، باید مانند یک کارآگاه عمل کنید. این چک‌لیست به شما کمک می‌کند تا سریع‌تر به نتیجه برسید:

۱. مشکل در سوئیچ

سوئیچ، آسیب‌پذیرترین بخش سیستم است.

• ضربه و رطوبت: افتادن سوئیچ از ارتفاع یا خیس شدن آن می‌تواند به‌راحتی تگ داخلی را از کار بیندازد.
• باتری ریموت (در خودروهای کیلس): در خودروهای دارای سیستم Keyless (بدون کلید)، ضعیف بودن باتری ریموت می‌تواند مانع از شناسایی صحیح آن توسط خودرو شود.
• تداخل: گاهی اوقات وجود کلیدهای ایموبلایزر دیگر (مثلاً کلید خودروی دیگر یا تگ پارکینگ) روی یک جاسوئیچی، باعث تداخل امواج و خوانده نشدن کد می‌شود.

۲. خرابی آنتن ترانسپوندر (حلقه دور سوئیچ)

این قطعه به مرور زمان یا در اثر دستکاری‌های نادرست (مانند نصب دزدگیر غیراصولی) ممکن است آسیب ببیند. اگر آنتن خراب شود، سیگنالی برای خواندن تگ ارسال نمی‌کند و در نتیجه چراغ ایموبلایزر چشمک می‌زند.

۳. عدم همخوانی کد (Desynchronization)

این یکی از رایج‌ترین مشکلات نرم‌افزاری است. گاهی اوقات به دلایلی مانند:

• نوسان شدید برق
• باتری به باتری کردن اشتباه
• دستکاری ECU، حافظه ECU دچار اختلال شده و کدهای ذخیره‌شده با کد سوئیچ همخوانی ندارند. در این حالت، سیستم فکر می‌کند شما در حال استفاده از سوئیچ دزدی هستید.

نکته بسیار مهم: هنگام کار بر روی ECU یا BCM، به‌خصوص در زمان دانلود، فلش یا ریمپ، اگر فرایند ناقص انجام شود یا از تجهیزات غیراستاندارد استفاده گردد، احتمال پریدن کد ایموبلایزر بسیار بالاست. همیشه قبل از این کارها، از کد سوئیچ پشتیبان تهیه کنید.

۴. مشکلات سیم‌کشی و اتصالات

یک دلیل ساده اما دردسرساز است. قطعی یا اتصالی در سیم‌کشی بین آنتن، یونیت ایموبیلایزر و ECU می‌تواند کل سیستم را مختل کند. این مشکل اغلب پس از تعمیرات سنگین موتور یا تصادفات رخ می‌دهد.

وقتی چراغ ایموبلایزر روشن شد چه کنیم؟

اگر صاحب خودرو هستید، چند راه حل ساده وجود دارد که می‌توانید قبل از تماس با امداد خودرو امتحان کنید. اگر تعمیرکار هستید، این‌ها قدم‌های اولیه تشخیص شما هستند.

قدم اول: سوئیچ یدک را امتحان کنید

این ساده‌ترین و مهم‌ترین تست است.

• تمام کلیدهای دیگر را از جاسوئیچی جدا کنید.
• سوئیچ اصلی را کنار بگذارید و با سوئیچ یدک استارت بزنید.
• اگر خودرو با سوئیچ یدک روشن شد: تبریک می‌گوییم، مشکل به احتمال ۹۹٪ از تگ داخل سوئیچ اصلی شماست و باید برای ساخت یا تعریف مجدد آن اقدام کنید.
• اگر خودرو با سوئیچ یدک هم روشن نشد: مشکل جدی‌تر است و به احتمال زیاد از آنتن، یونیت یا ECU است.

قدم دوم: ریست ساده (قطع و وصل کردن باتری)

گاهی اوقات، یک باگ نرم‌افزاری لحظه‌ای باعث هنگ کردن سیستم ایموبیلایزر شده است.

۱. سوئیچ را کامل ببندید.

۲. بست باتری منفی (-) را برای ۱۰ تا ۱۵ دقیقه جدا کنید.

۳. بست را مجدد وصل کرده و محکم کنید.

۴. دوباره تلاش کنید استارت بزنید.

⚠️ هشدار: این کار ممکن است باعث ریست شدن تنظیمات دیگر خودرو (مانند ضبط یا حافظه شیشه‌بالابر) شود. با احتیاط انجام دهید.

قدم سوم: مراجعه به متخصص و دیاگ

اگر دو روش بالا جواب نداد، زمان مراجعه به یک متخصص است. یک تعمیرکار حرفه‌ای با استفاده از دستگاه دیاگ تخصصی:

۱. کدهای خطا (Fault Codes) را از ECU و یونیت ایموبیلایزر می‌خواند.

۲. وضعیت آنتن ترانسپوندر را به‌صورت زنده (Live Data) بررسی می‌کند.

۳. بررسی می‌کند که آیا ECU سوئیچ را می‌شناسد یا خیر.

۴. در صورت نیاز، اقدام به تعریف مجدد سوئیچ (Key Programming) برای ECU می‌کند.

چرا عیب‌یابی ایموبلایزر یک مهارت تخصصی است؟

شاید در نگاه اول ساده به نظر برسد، اما سیستم‌های ضد سرقت، به‌ویژه در خودروهای مدرن، پیچیدگی‌های زیادی دارند. تشخیص اینکه مشکل از تگ سوئیچ، آنتن، سیم‌کشی، یونیت ایموبیلایزر یا خود ECU است، نیاز به دانش عمیق و تجهیزات پیشرفته دارد.

اینجاست که اهمیت آموزش برق خودرو به‌صورت اصولی مشخص می‌شود. یک تعمیرکار عادی ممکن است ساعت‌ها وقت صرف تعویض قطعات اشتباهی کند، اما یک متخصص که دوره‌های پیشرفته را گذرانده، می‌داند که چگونه با خواندن پارامترهای دیاگ، مستقیماً به ریشه مشکل پی ببرد.

در کارنو مهارت، ما معتقدیم که تعمیرکاران ایرانی شایسته بهترین و به‌روزترین دانش فنی هستند. به همین دلیل، در دوره‌های تخصصی خود، نه‌تنها مباحث پایه، بلکه پیچیده‌ترین سیستم‌های الکترونیکی را نیز پوشش می‌دهیم. برای مثال، درک عمیق سیستم‌های ایموبیلایزر در دوره آموزش تعمیرات خودروهای چینی ما، که دارای سیستم‌های امنیتی بسیار پیشرفته‌ای هستند، یک ضرورت مطلق است.

دوره برق و انژکتور و آپشنال خودروهای چینی

18.800.000 تومان – 24.900.000 تومانPrice range: 18.800.000 تومان through 24.900.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

نتیجه‌گیری

روشن شدن چراغ ایموبیلایزر شاید در ابتدا ترسناک باشد، اما در واقع نشان می‌دهد که سیستم امنیتی خودروی شما در حال انجام وظیفه خود است. این چراغ به شما می‌گوید که یک جای کار در فرایند تأیید هویت کلید می‌لنگد.

در این مقاله آموختیم که اجزای اصلی این سیستم شامل تگ سوئیچ، آنتن، یونیت ایموبیلایزر و ECU هستند. همچنین دیدیم که دلایل روشن شدن این چراغ می‌تواند از یک تداخل ساده یا خرابی سوئیچ تا مشکلات پیچیده نرم‌افزاری در ECU متغیر باشد.

به یاد داشته باشید، سیستم‌های الکترونیکی خودرو، به‌ویژه در برندهایی مانند کیا و هیوندای، بسیار حساس هستند. دانش تخصصی در زمینه آموزش تعمیرات کیا و هیوندای نشان می‌دهد که دستکاری غیراصولی این سیستم‌ها می‌تواند منجر به هزینه‌های سنگین تعویض ECU شود.

دوره برق و انژکتور و آپشنال خودروهای کره ای

18.800.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در ۴۲ فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

برای دسترسی به نکات روزانه و ویدئوهای آموزشی رایگان، حتماً پیج اینستاگرام کارنو مهارت را دنبال کنید.

سوالات متداول

۱. آیا باتری به باتری کردن غیراصولی می‌تواند باعث مشکل ایموبلایزر شود؟ بله، بسیار محتمل است. نوسان برق شدید ناشی از باتری به باتری کردن اشتباه (اتصال معکوس قطب‌ها یا جرقه‌های شدید) می‌تواند باعث آسیب به حافظه ECU و پریدن کد سوئیچ‌ها شود و چراغ ایموبلایزر روشن بماند.

۲. چرا خودروی من پس از تعویض باتری دیگر استارت نمی‌خورد و چراغ ایموبیلایزر چشمک می‌زند؟ در برخی خودروها، سیستم ایموبیلایزر به قطع طولانی‌مدت برق حساس است. این اتفاق ممکن است باعث «گم کردن» کد سوئیچ توسط ECU شود. معمولاً با امتحان کردن سوئیچ یدک یا تعریف مجدد سوئیچ توسط دیاگ، مشکل حل می‌شود.

۳. هزینه تعریف سوئیچ یا رفع مشکل ایموبلایزر چقدر است؟ هزینه بسته به نوع خودرو (داخلی، چینی، کره‌ای) و نوع مشکل (آیا فقط تعریف سوئیچ نیاز است یا باید ECU تعمیر شود؟) بسیار متفاوت است. اما به‌طور کلی، عیب‌یابی و تعریف سوئیچ یک خدمت تخصصی محسوب می‌شود.

۴. آیا می‌توان سیستم ایموبلایزر را کلاً حذف کرد؟ از نظر فنی در بسیاری از خودروها این کار امکان‌پذیر است (که به آن Immo Off یا بی‌کد کردن می‌گویند)، اما این کار به هیچ عنوان توصیه نمی‌شود. حذف ایموبلایزر، امنیت خودروی شما را به سطح خودروهای ۳۰ سال پیش کاهش می‌دهد و آن را به یک طعمه بسیار آسان برای سارقان تبدیل می‌کند. عیب‌یابی اصولی همیشه بهترین راه است.
