آنتن ترانسپوندر (ایموبلایزر) چیست؟

روشن نشدن خودرو یکی از کلافه‌کننده‌ترین مشکلاتی است که یک تعمیرکار با آن مواجه می‌شود؛ مخصوصاً وقتی استارت می‌خورد، پمپ بنزین خودرو کار می‌کند، اما خودرو روشن نمی‌شود و چراغ ایموبلایزر چشمک می‌زند. اینجا، یکی از اولین قطعاتی که باید به آن شک کرد، آنتن ترانسپوندر است. این قطعه کوچک اما حیاتی، دروازه ورود به سیستم ضد سرقت خودرو (ایموبلایزر) است. درک نکردن صحیح عملکرد آن می‌تواند ساعت‌ها وقت شما را تلف کند و هزینه‌های اضافی برای مشتری بتراشد.

در این مقاله، قرار است به صورت تخصصی و در عین حال ساده، به سراغ آنتن ترانسپوندر برویم، عملکرد آن را تشریح کنیم، علائم خرابی‌اش را بشناسیم و از همه مهم‌تر، روش‌های قطعی تست و عیب‌یابی آن را یاد بگیریم.

آنتن ترانسپوندر دقیقاً چیست و کجاست؟

آنتن ترانسپوندر (Transponder Antenna) که اغلب به آن «آنتن ایموبلایزر» یا «بوبین سوئیچ» هم گفته می‌شود، در واقع یک سیم‌پیچ القایی (Inductor Coil) است.

وظیفه این قطعه، برقراری ارتباط بی‌سیم بین چیپ یا تگِ (Tag) داخل کلید (ترانسپوندر) و یونیت ایموبلایزر (ICU یا Immobilizer Control Unit) است.

محل قرارگیری آنتن ترانسپوندر

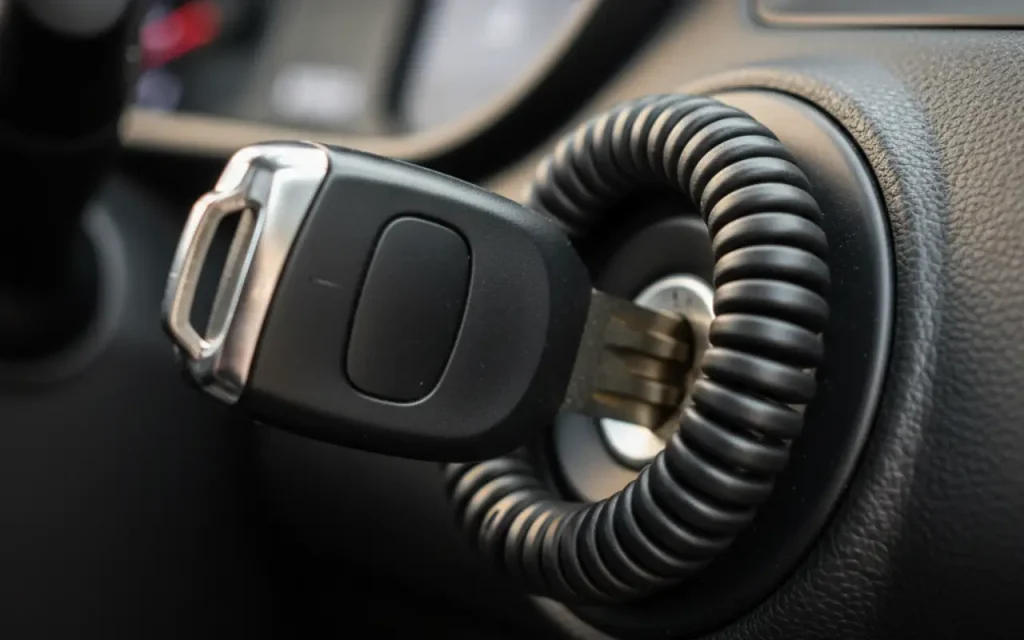

پیدا کردن آنتن ترانسپوندر بسیار ساده است. این قطعه معمولاً به صورت یک حلقه پلاستیکی مشکی‌رنگ، دقیقاً دور مغزی سوئیچ احتراق (جایی که کلید را وارد می‌کنید) نصب شده است.

در برخی خودروهای جدیدتر که از سیستم کی‌لس (Keyless) یا استارت دکمه‌ای استفاده می‌کنند، ممکن است ساختار آنتن متفاوت باشد و چندین آنتن در نقاط مختلف خودرو (مانند دستگیره‌ها یا داخل کابین) وجود داشته باشد؛ اما در اکثر خودروهای داخلی، چینی، کیا و هیوندای که با کلید استارت می‌خورند، محل آنتن همان دور مغزی سوئیچ است.

دوره سیستم ضد سرقت - دوره آموزش ایموبلایزر و اسمارت کی

6.980.000 تومان

با دوره ۲۰ ساعته "سیستم ضد سرقت" تحت تدریس مهندس سپهر علیمحمدی، به یک متخصص در عیب‌یابی و تعمیر این سیستم‌های پیچیده تبدیل شوید. این دوره جامع، تمام جنبه‌های امنیتی خودروهای مدرن را از صفر تا صد پوشش می‌دهد.

آنتن ایموبلایزر چگونه کار می‌کند؟

درک فرایند کاری آنتن ترانسپوندر، کلید عیب‌یابی آن است. برخلاف تصور برخی، این آنتن صرفاً یک «گیرنده» نیست، بلکه یک فرستنده و گیرنده القایی است.

فرایند شناسایی کلید در چند میلی‌ثانیه رخ می‌دهد:

1. ارسال میدان (Powering Up): به محض باز کردن سوئیچ، یونیت ایموبلایزر (ICU) یک سیگنال الکتریکی به آنتن ترانسپوندر ارسال می‌کند.
2. ایجاد میدان مغناطیسی: آنتن (که یک سیم‌پیچ است) این سیگنال را تبدیل به یک میدان مغناطیسی ضعیف در اطراف خود می‌کند.
3. فعال‌سازی چیپ کلید: این میدان مغناطیسی، چیپِ ترانسپوندرِ داخل کلید را (که هیچ باتری داخلی ندارد) به صورت القایی فعال (شارژ) می‌کند.
4. ارسال کد: چیپِ فعال‌شده، کد شناسایی منحصربه‌فرد خود را به صورت امواج رادیویی ضعیف (RF) ارسال می‌کند.
5. دریافت کد: آنتن ترانسپوندر این کد را دریافت می‌کند.
6. ارسال به ICU: آنتن، کد دریافتی را به یونیت ایموبلایزر (ICU) مخابره می‌کند.
7. تطبیق و صدور مجوز: ICU کد را با کدهای ذخیره‌شده خود مقایسه می‌کند. اگر کد معتبر بود، ICU یک سیگنال تایید به ECU (کامپیوتر موتور) ارسال می‌کند و اجازه پاشش سوخت و جرقه‌زنی صادر می‌شود.

اگر هر یک از این مراحل، به خصوص در بخش آنتن، دچار اختلال شود، خودرو استارت می‌خورد اما روشن نخواهد شد.

شایع‌ترین علائم خرابی آنتن ترانسپوندر چیست؟

وقتی آنتن ترانسپوندر خراب می‌شود یا در عملکرد آن اختلال ایجاد می‌شود، علائم معمولاً بسیار واضح و مشخص هستند. تعمیرکاران حرفه‌ای با دیدن این نشانه‌ها، بلافاصله به سراغ سیستم ایموبلایزر می‌روند.

۱. روشن نشدن خودرو (استارت می‌خورد اما روشن نمی‌شود)

این اصلی‌ترین و بارزترین نشانه است. شما سوئیچ را می‌چرخانید، موتور استارت می‌خورد (صدای استارت شنیده می‌شود)، اما موتور روشن نمی‌شود. این اتفاق به این دلیل رخ می‌دهد که ECU موتور، مجوز پاشش سوخت یا جرقه‌زنی را از یونیت ایموبلایزر دریافت نکرده است.

۲. چشمک زدن سریع چراغ ایموبلایزر (چراغ قفل یا کلید)

در حالت عادی، هنگام باز کردن سوئیچ، چراغ ایموبلایزر (معمولاً به شکل کلید یا قفل قرمز رنگ) برای لحظه‌ای روشن و سپس خاموش می‌شود. این یعنی کد کلید با موفقیت خوانده شده است.

اما اگر آنتن ترانسپوندر خراب باشد و نتواند کد کلید را بخواند، این چراغ به صورت سریع و ممتد چشمک می‌زند (یا در برخی مدل‌ها، دائم روشن می‌ماند). این یک کد خطا از طرف سیستم ایموبلایزر است که می‌گوید: «کلید شناسایی نشد».

۳. عدم شناسایی کلید (حتی کلید یدک)

اگر خودرو با هیچ‌کدام از کلیدها (اصلی و یدک) روشن نشود و چراغ ایموبلایزر چشمک بزند، احتمال خرابی آنتن بسیار زیاد است. زیرا احتمال اینکه چیپِ هر دو کلید هم‌زمان خراب شده باشد، بسیار کم است.

نکته مهم: گاهی اوقات، نصب قاب‌های فلزی سنگین روی سوئیچ یا قرار دادن دسته‌کلیدهای حجیم با کلیدهای دیگر (که آن‌ها هم چیپ ایموبلایزر دارند)، می‌تواند در میدان مغناطیسی آنتن اختلال ایجاد کند و باعث بروز خطای موقت شود. همیشه قبل از عیب‌یابی، از مشتری بخواهید کلید را به صورت تنها (بدون قاب و کلیدهای اضافه) تست کند.

چگونه آنتن ترانسپوندر را تست و عیب‌یابی کنیم؟

خب، به بخش مورد علاقه تعمیرکاران رسیدیم. فرض کنیم خودرویی با علائم بالا به شما مراجعه کرده است. قبل از اینکه دستور به تعویض آنتن بدهید، باید آن را به طور قطعی تست کنید. تلف کردن وقت و هزینه مشتری به دلیل تشخیص اشتباه، بزرگ‌ترین آفت برای اعتبار یک تعمیرکار است.

روش‌های تست آنتن ایموبلایزر به ترتیب اولویت:

۱. تست با دستگاه دیاگ

اولین و بهترین راه، اتصال دستگاه دیاگ است.

1. وارد منوی سیستم ایموبلایزر (Immobilizer) شوید. (توجه: نه منوی ECU موتور).
2. به بخش «خواندن کدهای خطا» (Read Fault Codes) بروید.
3. به دنبال خطاهایی مانند زیر بگردید (کدها ممکن است در خودروهای مختلف متفاوت باشند):
   • “Transponder Antenna Malfunction”
   • “No Transponder Signal”
   • “Antenna Circuit Open or Short”
   • “خطای آنتن ایموبلایزر“
   • “عدم شناسایی کلید“
4. اگر چنین خطایی ثبت شده بود، به احتمال ۹۰ درصد مشکل از آنتن یا سیم‌کشی آن است.

۲. تست اهمی آنتن ترانسپوندر

این یک روش بسیار کاربردی و قطعی برای اطمینان از سلامت خودِ سیم‌پیچ (بوبین) آنتن است.

1. قاب دور فرمان را باز کنید تا به سوکت آنتن که معمولاً ۲، ۳ یا ۴ پایه دارد، دسترسی پیدا کنید.
2. سوکت را از آنتن جدا کنید. (در برخی مدل‌ها مانند زیمنس، سوکت مستقیماً به ICU پشت آمپر متصل است).
3. مولتی‌متر خود را روی حالت اهم‌سنج (Ω) قرار دهید.
4. پراپ‌های مولتی‌متر را به دو پایه‌ای که مربوط به خودِ سیم‌پیچ آنتن هستند، متصل کنید.
5. مقدار مقاومت باید چقدر باشد؟ این عدد در خودروهای مختلف، متفاوت است اما معمولاً در یک بازه مشخص قرار دارد:
   • سیستم‌های زیمنس (مانند پراید، پژو ۴۰۵): معمولاً بین ۹ تا ۱۶ اهم.
   • سیستم‌های بوش (مانند ۲۰۶): معمولاً بین ۲ تا ۵ اهم.
   • سیستم‌های CIMM (ساژم): معمولاً بین ۲۵ تا ۳۵ اهم.

نتیجه تست اهمی:

• اگر مقاومت در بازه استاندارد بود: سیم‌پیچ آنتن احتمالاً سالم است.
• اگر مقاومت بی‌نهایت (OL) یا بسیار بالا بود: سیم‌پیچ داخلی آنتن قطع شده است (آنتن سوخته).
• اگر مقاومت صفر یا نزدیک به صفر بود: سیم‌پیچ داخلی آنتن اتصال کوتاه شده است.

در دو حالت آخر، آنتن ترانسپوندر قطعاً خراب است و باید تعویض شود.

۳. بررسی سیم‌کشی و اتصالات

اگر تست اهمی سالم بود و دستگاه دیاگ همچنان خطای آنتن می‌داد، مشکل از کجاست؟ اتصالات.

بسیاری از تعمیرکاران تازه‌کار این بخش را نادیده می‌گیرند. سیم‌کشی بین آنتن ترانسپوندر و یونیت ایموبلایزر (ICU) را به دقت بررسی کنید. سوکت‌ها را از نظر سولفاته زدن، شل بودن پین‌ها یا قطعی سیم (به خصوص در نقاط خمیدگی پشت فرمان) چک کنید.

تعمیر آنتن ترانسپوندر بهتر است یا تعویض آنتن ترانسپوندر؟

آیا آنتن ترانسپوندر قابل تعمیر است؟ در ۹۹ درصد موارد، خیر. آنتن یک قطعه پلمپ و یک‌پارچه است. اگر سیم‌پیچ داخلی آن قطع یا اتصال کوتاه شده باشد، قابل تعمیر نیست و باید مستقیماً تعویض شود. تلاش برای باز کردن و تعمیر آن فقط اتلاف وقت است.

نکات مهم در هنگام تعویض آنتن:

• آیا بعد از تعویض آنتن نیاز به تعریف کلید است؟ خیر. آنتن ترانسپوندر یک قطعه «Passive» (غیرفعال) است و هیچ کدی در خود ذخیره نمی‌کند. آنتن فقط نقش یک واسط را دارد. شما می‌توانید آنتن را با یک قطعه نو و سالم (با همان شماره فنی) تعویض کنید بدون اینکه نیاز به هیچ‌گونه برنامه‌ریزی یا تعریف کلید مجدد باشد.
• آیا می‌توان آنتن را حذف کرد؟ در خودروهایی که سیستم ایموبلایزر فعال است، نمی‌توان آنتن را حذف کرد. حذف آنتن به معنای از کار انداختن کل سیستم ایموبلایزر است که نیازمند «بی‌کد کردن» (Immo Off) ایسیو یا ICU است. این کار تخصصی بوده و توصیه نمی‌شود، مگر در موارد خاص و با دانش فنی بالا.
