چیپ سوئیچ خودرو چیست و چه نقشی در سیستم ایموبلایزر دارد؟

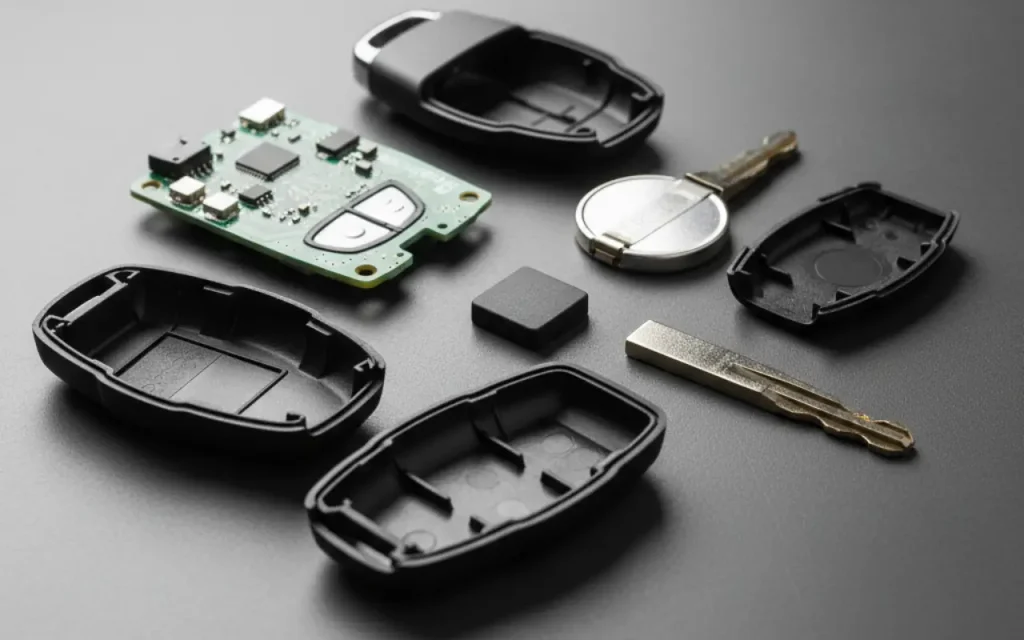

تا همین دو دهه پیش، سوئیچ خودرو فقط یک تکه فلز با شیارهای خاص بود. اگر کلیدساز می‌توانست آن را کپی کند، ماشین روشن می‌شد. اما امروز، داستان کاملاً متفاوت است. اگر کلید مدرن خود را باز کنید، یک قطعه کوچک و اغلب مشکی‌رنگ (شبیه به یک دانه برنج یا یک تراشه کوچک) در آن می‌بینید. این قطعه کوچک، یعنی چیپ سوئیچ خودرو یا تگ (Tag)، مرز بین امنیت و سرقت است.

این چیپ، که در دنیای فنی به آن «ترانسپوندر» (Transponder) هم می‌گویند، قلب تپنده سیستم ایموبلایزر (Immobilizer) خودروی شماست. ایموبلایزر یک سیستم ضد سرقت الکترونیکی پیشرفته است که بدون تشخیص این چیپ، اجازه روشن شدن موتور را به ECU (کامپیوتر خودرو) نمی‌دهد.

فرقی نمی‌کند روی خودروی داخلی کار می‌کنید یا در حال عیب‌یابی یک هیوندای پیشرفته هستید؛ درک عمیق از نحوه عملکرد این چیپ، اولین قدم برای تبدیل شدن به یک متخصص واقعی در حوزه برق و انژکتور است. در این مقاله جامع، به شما نشان خواهیم داد که این قطعه کوچک چطور کار می‌کند، چرا گاهی از کار می‌افتد و فرآیند «کددهی» آن به چه معناست.

سیستم ضد سرقت چطور کار می‌کند؟

قبل از اینکه روی خود چیپ متمرکز شویم، باید ببینیم این چیپ در چه سیستمی بازی می‌کند. سیستم ایموبلایزر یک قفل امنیتی دیجیتال برای خودروی شماست. این سیستم معمولاً از چهار بخش اصلی تشکیل شده است:

۱. تگ یا چیپ سوئیچ (Transponder): چیپ سوییچ خودرو همان قطعه‌ای است که داخل سوئیچ پلاستیکی قرار دارد و حاوی یک کد شناسایی منحصربه‌فرد است.

۲. آنتن ترانسپوندر: یک حلقه سیم‌پیچ که دور مغزی سوئیچ (جایی که کلید را وارد می‌کنید) قرار دارد.

۳. یونیت ایموبلایزر (ICU): یونیت ایموبلایزر مغز متفکر سیستم ضد سرقت است. (در برخی خودروها، این یونیت با ECU یا BCM یکپارچه شده است).

۴. کامپیوتر خودرو (ECU): واحد کنترل موتور که فرمان نهایی استارت و پاشش سوخت را صادر می‌کند.

فرآیند کار بسیار هوشمندانه است: وقتی شما سوئیچ را در مغزی می‌چرخانید، آنتن ترانسپوندر یک میدان مغناطیسی ضعیف ایجاد می‌کند. این میدان، چیپ داخل سوئیچ را (که معمولاً باتری ندارد) فعال کرده و به آن «برق» می‌رساند. چیپ بیدار می‌شود و کد محرمانه خود را از طریق همان آنتن ارسال می‌کند.

یونیت ایموبلایزر (ICU) این کد را دریافت می‌کند و آن را با کدی که از قبل در حافظه‌اش ذخیره شده، مقایسه می‌کند.

• اگر کدها مطابقت داشتند: ICU یک سیگنال تأیید (OK) به ECU می‌فرستد. ECU نیز اجازه پاشش سوخت و جرقه‌زنی را صادر می‌کند و موتور روشن می‌شود.
• اگر کدها مطابقت نداشتند (یا چیپی شناسایی نشد): ICU سیگنال «عدم تأیید» را می‌فرستد. ECU موتور را قفل می‌کند. در این حالت، خودرو یا اصلاً استارت نمی‌خورد، یا برای ۲ تا ۳ ثانیه روشن شده و سپس خاموش می‌شود (اصطلاحاً ۳ استارت می‌خورد).

تگ یا چیپ سوئیچ خودرو (Transponder) چیست؟

حالا بیایید روی خودِ آن قطعه کوچک زوم کنیم. کلمه «ترانسپوندر» ترکیبی از دو کلمه فرستنده (Transmitter) و پاسخ‌دهنده (Responder) است. این یعنی چیپ سوئیچ یک قطعه «پسیو» (Passive) است؛ یعنی باتری داخلی ندارد و انرژی خود را به‌صورت القایی از آنتن دور مغزی سوئیچ می‌گیرد و سپس به سیگنال دریافتی، «پاسخ» می‌دهد.

ساختار داخلی چیپ سوئیچ (تگ) چگونه است؟

اگرچه از بیرون کوچک به نظر می‌رسد، اما در داخل آن یک میکروچیپ پیچیده قرار دارد. این میکروچیپ شامل:

• یک آنتن سیم‌پیچ بسیار ظریف برای دریافت انرژی و ارسال داده.
• یک واحد حافظه (معمولاً از نوع EEPROM) برای ذخیره‌سازی کد امنیتی.
• یک واحد منطقی برای پردازش درخواست آنتن و ارسال پاسخ.

این کدها صرفاً یک عدد ساده نیستند، بلکه اغلب با الگوریتم‌های رمزنگاری پیچیده محافظت می‌شوند تا کپی کردن آن‌ها غیرممکن یا بسیار دشوار باشد.

انواع چیپ‌های ایموبلایزر

چیپ‌ها در طول سال‌ها بسیار پیشرفت کرده‌اند. آشنایی با نسل‌های مختلف آن‌ها برای یک تعمیرکار حرفه‌ای ضروری است:

۱. چیپ‌های کد ثابت (Fixed Code): این‌ها نسل‌های اولیه بودند (مانند چیپ‌های تگزاس یا مگاموس). در هر بار استارت، یک کد ثابت و یکسان را به خودرو ارسال می‌کردند. اگرچه از کپی کردن ساده کلید جلوگیری می‌کردند، اما در برابر ابزارهای کپی‌کننده چیپ آسیب‌پذیر بودند.

۲. چیپ‌های کد متغیر یا کریپتو (Rolling Code / Crypto): این‌ها نسل‌های جدیدتر و بسیار امن‌تر هستند (مانند چیپ‌های Philips Crypto 46, 47, 48). در این مدل‌ها، کد ارسالی در هر بار استارت تغییر می‌کند. این کار بر اساس یک الگوریتم رمزنگاری پیچیده بین چیپ و یونیت ایموبلایزر انجام می‌شود. کپی کردن این چیپ‌ها تقریباً غیرممکن است و تنها راه، «تعریف» یک چیپ خام جدید برای خودرو از طریق دستگاه دیاگ و دسترسی‌های امنیتی است.

نکته فنی: بسیاری از مشکلات استارت نخوردن در خودروهایی مانند پژو ۲۰۶ (با ایموبلایزر زیمنس یا CIM) یا خانواده سایپا، دقیقاً به عدم شناسایی همین چیپ برمی‌گردد. یک تعمیرکار حرفه‌ای باید بتواند با دیاگ بررسی کند که آیا مشکل از چیپ است، از آنتن، از ICU یا از همگام‌سازی ECU.

چرا گاهی ماشین با سوئیچ خودش استارت نمی‌خورد؟

این سؤالی است که بسیاری از مشتریان از شما خواهند پرسید. یک چیپ ترانسپوندر به‌خودی‌خود عمر بسیار طولانی‌ای دارد، اما به چند دلیل ممکن است از کار بیفتد یا شناسایی نشود.

علائم رایج خرابی یا عدم شناسایی چیپ سوئیچ

• روشن شدن چراغ ایموبلایزر: واضح‌ترین نشانه، روشن شدن یا چشمک زدن سریع چراغ چک یا چراغی که عکس کلید یا قفل دارد (در خودروهای مختلف، متفاوت است).
• استارت خوردن و بلافاصله خاموش شدن: همان‌طور که گفتیم، خودرو برای چند ثانیه روشن شده و سپس قطع می‌کند.
• عدم استارت کامل: در برخی مدل‌ها (به‌خصوص مدل‌های جدیدتر)، ECU اصلاً اجازه درگیر شدن استارتر را هم نمی‌دهد.

دلایل اصلی از کار افتادن تگ ایموبلایزر

۱. ضربه خوردن سوئیچ: شایع‌ترین علت. افتادن سوئیچ از ارتفاع می‌تواند باعث شکستن چیپ شیشه‌ای (در برخی مدل‌های قدیمی) یا قطع شدن اتصالات داخلی چیپ‌های جدیدتر شود.

۲. میدان‌های مغناطیسی قوی: قرار دادن سوئیچ کنار آهنرباهای قوی یا تجهیزات الکترونیکی خاص می‌تواند حافظه چیپ را مختل کند.

۳. نوسانات برق خودرو (هنگام باتری به باتری): نوسانات شدید برق گاهی باعث پریدن کد از حافظه یونیت ایموبلایزر یا ECU می‌شود. در این حالت چیپ سالم است، اما خودرو دیگر آن را نمی‌شناسد.

۴. خرابی آنتن ترانسپوندر: گاهی چیپ سالم است، اما آنتن دور مغزی سوئیچ که وظیفه برق‌رسانی و خواندن آن را دارد، قطع شده یا سوخته است.

کددهی و تعریف سوئیچ

اینجا نقطه‌ای است که یک تعمیرکار ساده از یک متخصص برق خودرو جدا می‌شود. «کددهی» یا «تعریف سوئیچ» فرآیندی است که در آن، ما کد یک چیپ جدید (خام) را به حافظه یونیت ایموبلایزر خودرو «معرفی» می‌کنیم تا خودرو آن را به‌عنوان سوئیچ «خودی» بپذیرد.

چه زمانی به تعریف سوئیچ نیاز داریم؟

• گم شدن یا سرقت سوئیچ اصلی: باید سوئیچ جدیدی تعریف و سوئیچ مفقود شده را از حافظه پاک کرد.
• خرید سوئیچ یدک: سوئیچ یدک خام باید برای خودرو تعریف شود.
• تعویض ECU یا یونیت ایموبلایزر: قطعات نو یا استوک باید با چیپ‌های موجود در سوئیچ‌ها همگام (Sync) شوند.
• پریدن کد: پس از نوسانات برقی یا مشکلات نرم‌افزاری.

این فرآیند، بسته به نوع خودرو، بسیار متفاوت است. در برخی خودروهای داخلی، این کار با دستگاه دیاگ و وارد کردن یک کد امنیتی (Access Code) انجام می‌شود. اما در خودروهای پیشرفته‌تر، این فرآیند نیازمند دانش عمیق در مورد نحوه خواندن کد از ECU یا ICU و استفاده از تجهیزات تخصصی (پروگرمرها) است.

هشدار مهم: فرآیند کددهی سوئیچ بسیار حساس است. یک اشتباه در این فرآیند، به‌خصوص در سیستم‌های پیچیده، می‌تواند منجر به قفل شدن کامل ECU یا یونیت ایموبلایزر شود. اینجاست که اهمیت آموزش برق خودرو به‌صورت اصولی و حرفه‌ای مشخص می‌شود.

پیچیدگی‌های ایموبلایزر در خودروهای مدرن

سیستم ایموبلایزر در خودروهای جدید، بسیار هوشمندتر شده است. دیگر خبری از یک یونیت جداگانه نیست و همه‌چیز در قالب سیستم‌های یکپارچه (مانند BCM یا Smart Key Unit) مدیریت می‌شود.

چالش آموزش تعمیرات خودروهای چینی

در بازار ایران، ما با انبوهی از خودروهای چینی مواجهیم. چالش بزرگ در آموزش تعمیرات خودروهای چینی این است که هر شرکت (جک، چری، ام‌وی‌ام، هایما و…) از یک سیستم ایموبلایزر متفاوت (معمولاً زیمنس، دلفی یا بوش) استفاده می‌کند. دسترسی به کدهای امنیتی و روش تعریف سوئیچ در آن‌ها کاملاً متفاوت است و نیازمند تجربه و تجهیزات به‌روز است.

دوره برق و انژکتور و آپشنال خودروهای چینی

18.800.000 تومان – 24.900.000 تومانPrice range: 18.800.000 تومان through 24.900.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

تخصص در آموزش تعمیرات کیا و هیوندای

در سطح بالاتر، خودروهای کره‌ای قرار دارند. سیستم‌های ایموبلایزر در کیا و هیوندای، به‌خصوص در مدل‌های مجهز به کی‌لس (Keyless) و سوئیچ هوشمند (Smart Key)، بسیار پیچیده‌تر هستند. در این مدل‌ها، دیگر چیپ سنتی وجود ندارد؛ بلکه خود سوئیچ هوشمند به‌صورت دائم با خودرو در ارتباط رادیویی است. عیب‌یابی و تعریف سوئیچ در این سیستم‌ها، یکی از تخصصی‌ترین و پرسودترین بخش‌های آموزش تعمیرات کیا و هیوندای در کارنو مهارت محسوب می‌شود.

دوره برق و انژکتور و آپشنال خودروهای کره ای

18.800.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در ۴۲ فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

نتیجه‌گیری

همان‌طور که دیدیم، آن قطعه کوچک و پنهان در سوئیچ خودروی شما، یک دنیا تکنولوژی و امنیت را در خود جای داده است. چیپ سوئیچ خودرو از یک کد ثابت ساده به الگوریتم‌های رمزنگاری پیچیده متغیر تکامل یافته است تا امنیت خودروها را تضمین کند.

برای یک تعمیرکار، درک ناقص از این سیستم یعنی اتلاف وقت، سردرگمی مشتری و در بدترین حالت، تحمیل هزینه سنگین به خود و مالک خودرو. تسلط بر سیستم‌های ایموبلایزر، کددهی سوئیچ و عیب‌یابی آنتن، دیگر یک گزینه لوکس نیست، بلکه یک ضرورت مطلق در بازار کار امروز است.

در آکادمی کارنو، به‌جای آموزش‌های سطحی، بر درک عمیق و اصولی این سیستم‌ها تمرکز داریم. ما از پایه‌ای‌ترین مفاهیم آموزش برق خودرو تا پیچیده‌ترین الگوریتم‌های ایموبلایزر در خودروهای چینی، کیا و هیوندای را به‌صورت کاملاً عملی و کارگاهی به شما آموزش می‌دهیم.

همین امروز برای مشاوره رایگان در مورد دوره‌های تخصصی ما اقدام کنید و یا برای دیدن صدها نکته فنی رایگان، پیج اینستاگرام کارنو مهارت را دنبال کنید.

سوالات متداول

۱. آیا می‌توان چیپ سوئیچ آسیب‌دیده را تعمیر کرد؟ خیر. چیپ‌های ترانسپوندر قطعات الکترونیکی مهروموم‌شده و بسیار ظریفی هستند. در صورت ضربه خوردن یا سوختن، قابل تعمیر نیستند و باید با یک چیپ خام جدید جایگزین و برای خودرو «تعریف» شوند.

۲. اگر باتری سوئیچ ریموت‌دار تمام شود، آیا چیپ ایموبلایزر هم از کار می‌افتد؟ خیر. این یک تصور اشتباه رایج است. باتری داخل ریموت فقط برای باز و بسته کردن درها (سیستم Keyless Entry) است. چیپ ایموبلایزر (ترانسپوندر) همان‌طور که گفتیم «پسیو» است و انرژی خود را از آنتن دور مغزی سوئیچ می‌گیرد. بنابراین حتی با باتری خالی هم ماشین باید روشن شود.

۳. تفاوت سوئیچ یدک (کلید دوم) با سوئیچ اصلی چیست؟ از نظر سیستم ایموبلایزر، هیچ تفاوتی وجود ندارد. هر دو چیپ (اصلی و یدک) در حافظه خودرو به‌عنوان کلیدهای مجاز ذخیره شده‌اند و اعتبار یکسانی برای روشن کردن خودرو دارند.

۴. آیا کپی کردن کلید فلزی برای روشن کردن ماشین کافی است؟ در خودروهای دارای ایموبلایزر، خیر. اگر شما فقط تیغه فلزی کلید را در کلیدسازی کپی کنید، آن کلید فقط می‌تواند درها را به‌صورت مکانیکی باز کند، اما به دلیل نداشتن چیپِ تعریف‌شده، هرگز نمی‌تواند موتور را روشن کند و باعث فعال شدن سیستم ضد سرقت می‌شود.

۵. فرآیند تعریف سوئیچ چقدر طول می‌کشد؟ بستگی کامل به نوع خودرو دارد. در برخی خودروهای داخلی ممکن است با دیاگ در کمتر از ۱۰ دقیقه انجام شود. اما در برخی خودروهای وارداتی یا چینی که نیازمند خواندن کد از ECU یا BCM هستند، این فرآیند می‌تواند بسیار تخصصی و زمان‌بر باشد.
