آشنایی با اجزای ایموبلایزر

امروزه، امنیت خودرو فقط در داشتن یک درِ قفل‌شده یا یک دزدگیر پر سر و صدا خلاصه نمی‌شود. تکنولوژی، لایه‌ای عمیق‌تر و هوشمندتر به نام سیستم ضد سرقت (Anti-Theft System) یا همان ایموبیلایزر (Immobilizer) را به خودروها اضافه کرده است. این سیستم، نگهبان خاموش و بسیار مؤثر خودروی شماست که جلوی روشن شدن موتور توسط افراد غیرمجاز را می‌گیرد.

شاید برایتان پیش آمده باشد که خودرویی استارت می‌خورد اما روشن نمی‌شود، یا چراغی شبیه به کلید یا قفل روی صفحه کیلومتر چشمک می‌زند. این‌ها همه نشانه‌هایی از درگیر بودن سیستم ایموبیلایزر هستند. اما این نگهبان دقیقاً از چه بخش‌هایی تشکیل شده و چگونه کار می‌کند؟

در این مقاله جامع، قصد داریم به صورت تخصصی اما روان، اجزای سیستم ضد سرقت را کالبدشکافی کنیم و ببینیم هر قطعه چه وظیفه‌ای در این پازل امنیتی دارد.

چرا سیستم ضد سرقت (ایموبیلایزر) انقدر مهم است؟

قبل از اینکه به سراغ قطعات برویم، بگذارید یک سناریوی رایج را تصور کنیم: سارقی در خودرو را باز می‌کند، با استفاده از ابزاری، مغزی سوئیچ را می‌شکند و تلاش می‌کند خودرو را روشن کند. اگر خودرو فقط دزدگیر معمولی داشته باشد، شاید آژیر بکشد، اما سارق حرفه‌ای می‌تواند در چند ثانیه آن را قطع کند و با اتصال سیم‌ها (Hotwiring)، موتور را روشن کرده و خودرو را بدزدد.

اینجا دقیقاً جایی است که ایموبلایزر وارد می‌شود.

ایموبلایزر یک سیستم امنیتی الکترونیکی است که در ECU (کامپیوتر موتور) خودرو ادغام شده است. وظیفه آن این است که فقط در صورت شناسایی کلید یا سوئیچ تعریف‌شده برای همان خودرو، اجازه روشن شدن موتور را صادر کند. بدون کلید اصلی، حتی اگر سارق قفل‌ها را بشکند و استارت بزند، سیستم ایموبلایزر جلوی پاشش سوخت یا جرقه‌زنی شمع‌ها را می‌گیرد و موتور هرگز روشن نخواهد شد.

نکته کلیدی: تفاوت اصلی ایموبلایزر با دزدگیر این است که دزدگیر «هشدار» می‌دهد، اما ایموبلایزر «جلوگیری» می‌کند.

سیستم ضد سرقت چگونه کار می‌کند؟

فرآیند کار ایموبلایزر شبیه به یک احراز هویت چندمرحله‌ای بسیار سریع است که در کسری از ثانیه رخ می‌دهد:

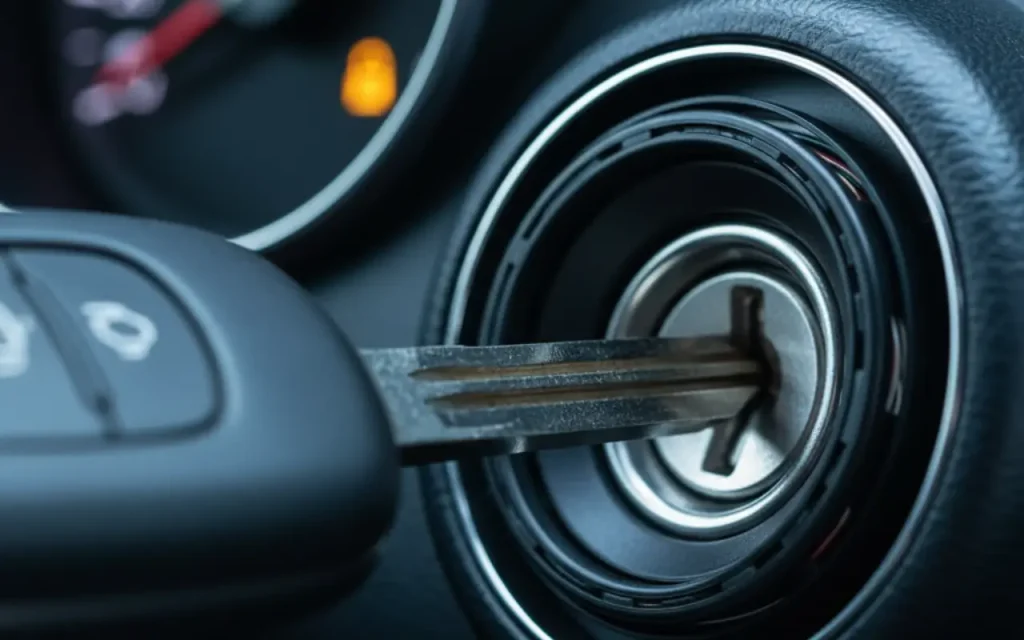

1. ارائه کلید: شما سوئیچ را در مغزی احتراق قرار می‌دهید (یا در خودروهای کی‌لس، ریموت را به همراه دارید).
2. درخواست کد: به محض باز شدن سوئیچ، آنتن ترانسپوندر (دور مغزی سوئیچ) یک میدان مغناطیسی ایجاد می‌کند و از چیپست داخل کلید می‌خواهد که کد شناسایی خود را ارسال کند.
3. ارسال کد: چیپست داخل کلید (تگ) که نیاز به باتری ندارد (Passive)، توسط همین میدان مغناطیسی فعال شده و کد منحصربه‌فرد خود را به آنتن ارسال می‌کند.
4. بررسی اولیه: آنتن کد را دریافت و به یونیت ایموبلایزر (ICU) می‌فرستد.
5. احراز هویت نهایی: ICU کد دریافتی را با کدهای ذخیره‌شده در حافظه خود مقایسه می‌کند. اگر کد معتبر بود، یک سیگنال تأیید (Password) به ECU موتور ارسال می‌کند.
6. اجرای دستور: ECU پس از دریافت سیگنال تأیید، اجازه پاشش انژکتورها و جرقه‌زنی را صادر می‌کند و موتور روشن می‌شود.

اگر در هر یک از این مراحل (مثلاً استفاده از کلید کپی‌شده بدون تگ، یا خرابی یکی از قطعات) کدهای ارسالی و دریافتی مطابقت نداشته باشند، ECU اجازه روشن شدن موتور را نخواهد داد.

معرفی اجزای اصلی سیستم ضد سرقت (ایموبلایزر)

حالا که با کلیات کار آشنا شدیم، بیایید اجزای کلیدی این سیستم را که خرابی یا عدم هماهنگی آن‌ها می‌تواند یک تعمیرکار را به چالش بکشد، بررسی کنیم.

۱. سوئیچ یا کلید خودرو (حامل تگ یا چیپست)

شاید فکر کنید این فقط یک تکه فلز تراش‌خورده است، اما در واقع، قلب امنیتی سیستم در دستان شماست.

• تگ (Tag) یا ترانسپوندر (Transponder): مهم‌ترین بخش، یک چیپست (Chipset) الکترونیکی بسیار کوچک است که معمولاً در قسمت پلاستیکی سوئیچ یا ریموت جاسازی شده است. این چیپست حاوی یک کد شناسایی منحصربه‌فرد و رمزنگاری‌شده است. این قطعه معمولاً «پسیو» (Passive) است، یعنی نیازی به باتری داخلی ندارد و انرژی خود را از میدان مغناطیسی آنتن می‌گیرد.
• تیغه کلید: صرفاً برای چرخاندن مغزی قفل فرمان و احتراق به کار می‌رود.

سوئیچ ایموبیلایزر، فراتر از یک کلید فیزیکی، یک فرستنده کد دیجیتال است. بدون تگِ تعریف‌شده، خودرو هرگز روشن نخواهد شد.

۲. آنتن ترانسپوندر

این قطعه معمولاً به صورت یک حلقه سیم‌پیچ (Coil) مشکی‌رنگ در اطراف مغزی سوئیچ (جایی که کلید را وارد می‌کنید) نصب شده است.

• وظیفه اصلی: ایجاد یک میدان الکترومغناطیسی برای فعال کردن تگ داخل سوئیچ و سپس دریافت کد ارسالی از تگ.
• پل ارتباطی: آنتن به عنوان یک پل ارتباطی، کد دریافتی از سوئیچ را به یونیت ایموبیلایزر (ICU) منتقل می‌کند.

آنتن ایموبیلایزر، وظیفه برقراری ارتباط بی‌سیم بین کلید و یونیت مرکزی سیستم ضد سرقت را بر عهده دارد. خرابی این قطعه ساده، منجر به عدم شناسایی کلید و روشن نشدن خودرو می‌شود.

۳. یونیت ایموبیلایزر (ICU)

این قطعه، مغز متفکر سیستم ضد سرقت است (نباید با ECU موتور اشتباه گرفته شود). در برخی خودروها (مانند پژو ۲۰۶)، ICU یک یونیت جداگانه است، در حالی که در بسیاری از خودروهای جدیدتر (مانند سیستم‌های بوش)، این یونیت با قطعات دیگری مانند BSI یا CBM ادغام شده است.

• وظیفه اصلی: دریافت کد از آنتن، مقایسه آن با کدهای مجاز ذخیره‌شده در حافظه‌اش، و در صورت تأیید، ارسال سیگنال «مجاز» به ECU موتور.
• حافظه سیستم: تمام کدهای سوئیچ‌های مجاز خودرو در این یونیت ذخیره می‌شوند.

یونیت ایموبیلایزر مرکز پردازش اطلاعات امنیتی خودرو است. تمامی عملیات تعریف سوئیچ، خام کردن و بررسی اعتبار کلیدها توسط این یونیت مدیریت می‌شود.

۴. واحد کنترل الکترونیکی موتور (ECU)

ECU یا کامپیوتر موتور، فرمانده اصلی عملیات موتور است (پاشش سوخت، جرقه و…). اما برای مسائل امنیتی، این قطعه به دستورات ICU گوش می‌دهد.

• وظیفه در سیستم ضد سرقت: ECU منتظر دریافت سیگنال تأیید از طرف ICU است.
• قفل نرم‌افزاری: اگر ECU سیگنال تأیید را از ICU دریافت نکند (یا سیگنال اشتباهی دریافت کند)، وارد حالت «قفل» شده و اجازه پاشش سوخت یا جرقه‌زنی را صادر نمی‌کند. به همین دلیل است که خودرو استارت می‌خورد (چون استارتر به ایموبیلایزر ربطی ندارد) اما روشن نمی‌شود.

ارتباط ECU و ایموبیلایزر، مهم‌ترین بخش عملکرد سیستم ضد سرقت است. ECU مجری نهایی دستورات امنیتی است و هماهنگی این دو قطعه (که اغلب نیازمند کددهی است) برای روشن شدن خودرو حیاتی است.

۵. چراغ نشانگر ایموبیلایزر (چراغ چک امنیت)

این چراغ کوچک (معمولاً با نماد کلید، خودرو با قفل، یا عبارت “Security”) روی صفحه کیلومتر، زبان گویای سیستم ایموبیلایزر است.

• حالت عادی: هنگام باز کردن سوئیچ، برای چند ثانیه روشن شده و پس از تأیید کلید، خاموش می‌شود.
• حالت خطا: اگر چراغ به سرعت چشمک بزند یا به صورت دائم روشن بماند، به این معنی است که سیستم کلید را نشناخته یا در یکی از اجزای سیستم ضد سرقت مشکلی وجود دارد.

چراغ ایموبیلایزر، ابزار اصلی عیب‌یابی چشمی این سیستم است. هر الگوی روشن شدن آن (چشمک‌زن سریع، کند یا ثابت) معنای خاصی دارد که تعمیرکار باید آن را بداند.

چالش‌ها و اهمیت یادگیری تخصصی سیستم ضد سرقت

سیستم ایموبیلایزر یکی از پیچیده‌ترین بخش‌های آموزش برق خودرو محسوب می‌شود. مشکلات رایج مانند گم شدن کلید، نیاز به تعریف سوئیچ جدید، خرابی ICU یا ناهماهنگی بین ECU و ایموبیلایزر (مخصوصاً پس از تعویض ECU) می‌تواند هر تعمیرکاری را سردرگم کند.

این سیستم‌ها در خودروهای مختلف، متفاوت هستند. برای مثال، پیچیدگی سیستم ایموبیلایزر در خودروهای چینی به دلیل تنوع زیاد پلتفرم‌ها و یونیت‌ها، چالش‌های خاص خود را دارد.

دوره برق و انژکتور و آپشنال خودروهای چینی

18.800.000 تومان – 24.900.000 تومانPrice range: 18.800.000 تومان through 24.900.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

همچنین، در خودروهای مدرن‌تر، مانند آنچه در دوره‌های آموزش تعمیرات کیا و هیوندای می‌بینیم، سیستم‌های ضد سرقت با سیستم‌های کی‌لس (Keyless Entry/Start) ادغام شده‌اند که لایه‌های امنیتی و پیچیدگی‌های عیب‌یابی را بسیار بیشتر می‌کند.

دوره برق و انژکتور و آپشنال خودروهای کره ای

18.800.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در ۴۲ فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

هشدار فنی: دستکاری غیراصولی یا تلاش برای «حذف ایموبیلایزر» بدون دانش کافی، می‌تواند منجر به آسیب دائمی به ECU یا ICU شده و هزینه‌های سنگینی را به مالک خودرو تحمیل کند.

در گذشته، مشکلات خودرو اغلب مکانیکی بود. اما امروز، بخش بزرگی از مراجعات به تعمیرگاه‌ها به دلیل مشکلات برقی و الکترونیکی، به ویژه سیستم ایموبیلایزر است. تعمیرکاری که نتواند مشکل «استارت خوردن و روشن نشدن» ناشی از ایموبیلایزر را تشخیص دهد، مشتریان زیادی را از دست خواهد داد.

تسلط بر اجزای سیستم ضد سرقت و نحوه عیب‌یابی، کددهی سوئیچ، تعریف ریموت و درک ارتباطات شبکه‌ای بین این قطعات، تفاوت بین یک تعمیرکار معمولی و یک متخصص رده بالا است.

در آکادمی کارنو، ما دوره‌هایی را طراحی کرده‌ایم که دقیقاً بر همین نقاط ضعف بازار کار تمرکز دارند. ما به شما یاد نمی‌دهیم که فقط قطعه عوض کنید؛ به شما یاد می‌دهیم که سیستم را تحلیل کنید.

نتیجه‌گیری: سیستم ضد سرقت، فراتر از یک قفل ساده

همان‌طور که دیدیم، سیستم ایموبیلایزر یک شبکه هوشمند و یکپارچه متشکل از سوئیچ (تگ)، آنتن، یونیت ایموبیلایزر (ICU) و ECU موتور است. درک وظیفه هر یک از این اجزای سیستم ضد سرقت و نحوه ارتباط آن‌ها با یکدیگر، کلید اصلی عیب‌یابی موفق در خودروهای امروزی است.

این سیستم‌ها روزبه‌روز هوشمندتر و پیچیده‌تر می‌شوند و تقاضا برای متخصصانی که بتوانند این سیستم‌ها را عیب‌یابی و تعمیر کنند، به شدت در حال افزایش است.

اگر شما هم یک تعمیرکار یا علاقه‌مند به حوزه برق و الکترونیک خودرو هستید و می‌خواهید به جای آزمون و خطا، با اطمینان کامل مشکلات پیچیده ایموبیلایزر را حل کنید، جای شما در دوره‌های تخصصی ما خالی است.

• از کار با دیاگ و تعریف کلید تا خواندن نقشه‌های پیچیده و کار با پروگرامرها، همه را به صورت عملی و روی خودروهای واقعی (داخلی، چینی، کیا و هیوندای) در آکادمی کارنو مهارت بیاموزید.
• برای دریافت مشاوره رایگان در مورد دوره‌ها، همین حالا با ما تماس بگیرید و به صفحه اینستاگرام کارنو مهارت سر بزنید تا از نزدیک با سطح آموزش‌های ما آشنا شوید.

دوره تخصصی آموزش تعریف ریموت و سوئیچ پیشرفته

6.200.000 تومان

سوالات متداول

۱. اگر کلید خودرویی که ایموبیلایزر دارد را گم کنم، چه باید بکنم؟ شما نمی‌توانید به سادگی یک کلید جدید بتراشید. کلید جدید باید دارای تگ (چیپست) خام باشد و سپس توسط دستگاه دیاگ یا پروگرامرهای تخصصی، در حافظه یونیت ایموبیلایزر خودرو «تعریف» یا «کددهی» شود.

۲. آیا می‌توان سیستم ایموبیلایزر را به طور کامل حذف کرد؟ بله، این کار از نظر فنی (اغلب با تغییرات نرم‌افزاری در ECU یا ICU) امکان‌پذیر است و به آن “Immo Off” گفته می‌شود. اما این کار به شدت امنیت خودرو را کاهش می‌دهد و معمولاً تنها در شرایط خاص (مانند نصب ECU استوک یا مسابقات) و توسط متخصص انجام می‌شود.

۳. علت چشمک زدن سریع چراغ ایموبیلایزر چیست؟ این حالت معمولاً به این معنی است که سیستم نتوانسته کد کلید را بخواند یا کد خوانده‌شده معتبر نبوده است. دلایل رایج آن می‌تواند خرابی تگ داخل سوئیچ، خرابی آنتن ترانسپوندر، یا قطع ارتباط بین آنتن و ICU باشد.

۴. آیا تمام شدن باتری ریموت باعث کار نکردن ایموبیلایزر می‌شود؟ خیر. تگ (چیپست) ایموبیلایزر «پسیو» است و انرژی خود را از آنتن می‌گیرد و ربطی به باتری ریموت (که برای باز و بسته کردن درهاست) ندارد. حتی اگر باتری ریموت شما کاملاً خالی شود، تا زمانی که تگ سالم باشد، خودرو روشن خواهد شد. (البته در سیستم‌های کی‌لس، داستان کمی متفاوت است).
