سیستم BSI خودرو چیست؟

اگر مکانیک یا برق‌کار خودرو باشید، حتماً با اصطلاح «قاطی کردن برق خودرو» مواجه شده‌اید. وضعیتی که در آن چراغ‌ها خودبه‌خود روشن می‌شوند، برف‌پاک‌کن بی‌دلیل کار می‌کند یا قفل مرکزی فرمان شما را گوش نمی‌دهد. در بسیاری از خودروهای مدرن، به‌خصوص فرانسوی‌ها مانند پژو ۲۰۶، رانا یا سمند، مظنون ردیف اول این ماجرا، قطعه‌ای مرموز و حیاتی به نام BSI است.

اما سیستم BSI دقیقاً چیست و چرا درک آن برای هر تعمیرکار حرفه‌ای، از نان شب واجب‌تر است؟ در دنیای امروز که خودروها بیشتر شبیه کامپیوترهای متحرک شده‌اند، سیم‌کشی‌های سنتی و رله‌های جداگانه جای خود را به شبکه‌های هوشمند داده‌اند. BSI، مغز متفکر این شبکه در بخش رفاهی و آسایشی خودرو است.

در این مقاله جامع، سفری عمیق به دنیای یونیت BSI خواهیم داشت. ما به شما نشان می‌دهیم که این قطعه چیست، چه وظایفی دارد، چگونه خراب می‌شود و مهم‌تر از همه، چگونه باید آن را عیب‌یابی و تعمیر کرد. اگر می‌خواهید از یک تعمیرکار سنتی به یک متخصص تمام‌عیار در سیستم‌های مالتی پلکس تبدیل شوید، این مقاله برای شما نوشته شده است.

BSI چیست؟

بیایید از ابتدا شروع کنیم. BSI مخفف عبارت Built-in Systems Interface است که می‌توان آن را «رابط سیستم‌های داخلی» ترجمه کرد. این قطعه، یک واحد کنترل الکترونیکی (ECU) مرکزی است که وظیفه مدیریت و کنترل بخش عظیمی از تجهیزات الکتریکی و رفاهی داخل کابین خودرو را بر عهده دارد.

تصور کنید BSI مانند یک مدیر داخلی یا سرپرست بخش در یک شرکت بزرگ است. موتور خودرو (ECU موتور) وظایف حیاتی مربوط به حرکت را مدیریت می‌کند، اما BSI مسئول هماهنگی تمام امکانات رفاهی است؛ از روشن شدن چراغ سقف هنگام باز شدن در تا فعال شدن سیستم تهویه مطبوع.

چرا به BSI نیاز پیدا کردیم؟

در خودروهای قدیمی، برای هر آپشن (مانند شیشه بالابر برقی، قفل مرکزی یا برف‌پاک‌کن) ده‌ها متر سیم، رله و فیوز مجزا وجود داشت. این موضوع باعث می‌شد:

• وزن خودرو به شدت بالا برود.
• هزینه تولید افزایش یابد.
• عیب‌یابی شبیه به پیدا کردن سوزن در انبار کاه باشد.
• فضای زیادی توسط دسته‌های سیم اشغال شود.

برای حل این مشکل، مهندسان مفهومی به نام «سیستم مالتی پلکس» (Multiplexing) را ابداع کردند. در این سیستم، به‌جای صدها سیم، تنها چند سیم (معمولاً دو سیم به هم تابیده به نام شبکه CAN) وظیفه انتقال داده‌ها را بین تمام نودها (Nodes) یا یونیت‌های کنترلی بر عهده دارند.

BSI، قلب تپنده سیستم مالتی پلکس است. تمام درخواست‌های راننده (مانند فشردن دکمه شیشه بالابر) ابتدا به BSI ارسال می‌شود، BSI این درخواست را پردازش کرده و فرمان لازم را از طریق شبکه برای عملگر مربوطه (مثلاً موتور شیشه بالابر) صادر می‌کند.

تفاوت BSI با BCM و UCH چیست؟

این یکی از سوالات رایج فنی‌کاران است. آیا BSI همان BCM است؟

• BSI (Built-in Systems Interface): این اصطلاح بیشتر توسط گروه PSA (پژو-سیتروئن) و خودروهای فرانسوی (مانند پژو ۲۰۶، ۴۰۵، پارس، سمند، دنا و رانا) استفاده می‌شود.
• BCM (Body Control Module): این نام عمومی‌تر و استاندارد جهانی برای این قطعه است. تقریباً تمام خودروسازان دیگر، از جمله خودروهای چینی، کیا و هیوندای، از این اصطلاح استفاده می‌کنند.
• UCH (Unité Centrale Habitacle): این هم اصطلاح فرانسوی (مخصوصاً رنو) برای همان یونیت کنترل مرکزی بدنه است (مانند ال نود یا مگان).

اگرچه نام‌ها متفاوت است، اما وظیفه اصلی همه آن‌ها یکسان است: مدیریت سیستم‌های الکتریکی بدنه و امکانات رفاهی. BSI در واقع نوعی BCM است که توسط فرانسوی‌ها نام‌گذاری شده است.

دوره آنلاین سوخت رسانی خودروهای داخلی

15.000.000 تومان

با شرکت در این دوره، از سطح مقدماتی تا پیشرفته، مهارت‌های لازم برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای داخلی را کسب کنید. این آموزش جامع، با بهره‌گیری از تجربیات عملی و تدریس مهندس سپهر علیمحمدی، شما را برای ورود به بازار کار آماده می‌کند.

وظایف کلیدی یونیت BSI در خودرو

شاید شگفت‌زده شوید اگر بدانید BSI چه حجم وسیعی از کارهای روزمره خودروی شما را مدیریت می‌کند. این یونیت تقریباً بر تمام تجهیزاتی که مستقیماً به موتور مربوط نیستند، نظارت دارد.

در ادامه، لیست مهم‌ترین وظایف BSI آمده است:

• مدیریت سیستم روشنایی:
  • کنترل چراغ‌های کوچک، نور پایین و نور بالا.
  • روشن و خاموش شدن اتوماتیک چراغ‌ها (اتولایت).
  • کنترل چراغ‌های داخل کابین، چراغ سقف و چراغ مطالعه.
  • مدیریت راهنماها و فلاشر.
• سیستم قفل مرکزی و ضد سرقت (ایموبلایزر):
  • BSI دستور باز و بسته شدن درها را از ریموت دریافت و اجرا می‌کند.
  • در بسیاری از خودروها، BSI به عنوان یکی از بخش‌های اصلی سیستم ایموبلایزر عمل می‌کند و با ECU موتور و سوئیچ در ارتباط است تا اجازه روشن شدن خودرو را صادر کند.
• مدیریت برف‌پاک‌کن و شیشه‌شوی:
  • کنترل سرعت‌های مختلف برف‌پاک‌کن (دور کند، دور تند، تایمری).
  • فعال کردن اتوماتیک برف‌پاک‌کن در سنسور باران.
  • هماهنگی پاشش آب و حرکت تیغه‌ها.
• کنترل شیشه‌ها و آینه‌های برقی:
  • بالا و پایین بردن شیشه‌ها (به صورت تکی یا اتوماتیک).
  • تنظیم آینه‌های جانبی برقی.
• سیستم تهویه مطبوع (HVAC):
  • دریافت فرمان از پنل کولر و بخاری.
  • کنترل کمپرسور کولر، فن و دریچه‌های هوا.
• اطلاعات پشت آمپر (Instrument Cluster):
  • BSI اطلاعاتی مانند دمای آب، سطح سوخت و وضعیت درها را دریافت کرده و برای نمایش به پشت آمپر ارسال می‌کند.
• مدیریت انرژی و باتری:
  • کنترل وضعیت شارژ باتری و در برخی مدل‌ها، جلوگیری از دشارژ شدن باتری (Battery Saver).

علائم خرابی BSI

خرابی BSI یکی از پردردسرترین مشکلات برقی خودرو است. از آنجایی که این قطعه یک «مدیر» است، خرابی آن کل سیستم را دچار هرج‌ومرج می‌کند. اگر خودرویی با علائم زیر به شما مراجعه کرد، BSI باید یکی از متهمان اصلی باشد:

• عملکرد نامنظم و عجیب تجهیزات برقی:
  • روشن ماندن چراغ‌ها پس از خاموش کردن خودرو.
  • کار نکردن ناگهانی راهنماها یا فلاشر.
  • کار کردن خودکار و بی‌وقفه برف‌پاک‌کن.
  • از کار افتادن قفل مرکزی یا شیشه بالابرها.
• مشکلات در سیستم ایموبلایزر:
  • خودرو استارت می‌خورد اما روشن نمی‌شود (علامت رایج عدم همخوانی کد سوئیچ).
  • روشن شدن چراغ چک یا چراغ ایموبلایزر (تصویر کلید).
• تخلیه سریع باتری (برق دزدی):
  • BSI خراب ممکن است حتی در حالت خاموش بودن خودرو، برخی مصرف‌کننده‌ها را فعال نگه دارد و باعث خالی شدن باتری در طول شب شود.
• کار نکردن کولر یا بخاری:
  • با وجود سالم بودن کمپرسور و گاز، BSI فرمان روشن شدن کولر را صادر نمی‌کند.
• از کار افتادن کامل بخشی از خودرو:
  • مثلاً تمام چراغ‌های جلو یا تمام سیستم صوتی از کار می‌افتند.
• عدم ارتباط دستگاه دیاگ با BSI:
  • وقتی دیاگ نمی‌تواند به یونیت BSI متصل شود، نشان‌دهنده یک مشکل جدی در خود یونیت یا شبکه است.

⚠️ نکته بسیار مهم: یکی از شایع‌ترین دلایل سوختن و خرابی BSI، «آب‌خوردگی» است. در خودروهایی مانند پژو ۲۰۶، محل قرارگیری BSI (زیر فرمان) مستعد نفوذ آب از ناحیه شیشه جلو یا رادیاتور بخاری است. همیشه قبل از هر اقدامی، علائم ظاهری آب‌خوردگی، سولفاته شدن پین‌ها و سوکت‌ها را بررسی کنید.

عیب یابی BSI

بسیاری از تعمیرکاران تازه‌کار با دیدن خطای BSI در دستگاه دیاگ، فوراً دستور به تعویض آن می‌دهند. این یک اشتباه بزرگ و پرهزینه است. عیب‌یابی BSI یک فرآیند تخصصی است که به دانش عمیق در مورد آموزش برق خودرو و سیستم‌های مالتی پلکس نیاز دارد.

فرآیند صحیح عیب‌یابی به این شکل است:

مرحله ۱: بررسی‌های اولیه (فیوزها و اتصالات)

قبل از اتصال دیاگ، همیشه جعبه فیوز اصلی و جعبه فیوز داخل کابین (که اغلب با BSI یکپارچه است) را بررسی کنید. گاهی یک فیوز سوخته، تمام علائم خرابی BSI را شبیه‌سازی می‌کند. اتصالات و سوکت‌های BSI را از نظر سولفاته بودن، شل بودن یا آب‌خوردگی چک کنید.

مرحله ۲: اتصال دستگاه دیاگ (آنالیز پارامترها)

تنها به خواندن کدهای خطا (Fault Codes) بسنده نکنید. بخش حیاتی، بررسی «پارامترها» (Parameters) یا «داده‌های زنده» (Live Data) است.

• آیا BSI وضعیت کلیدها (مثلاً دکمه قفل مرکزی) را به‌درستی تشخیص می‌دهد؟
• آیا ورودی‌ها (Input) مانند سنسور دما یا سطح سوخت، مقادیر منطقی نشان می‌دهند؟
• آیا BSI می‌تواند خروجی‌ها (Output) را تست کند؟ (مثلاً تست عملگرها مانند بوق یا چراغ‌ها از طریق دیاگ).

مرحله ۳: بررسی شبکه (CAN و VAN)

BSI از طریق شبکه‌هایی مانند CAN یا VAN با سایر یونیت‌ها (ECU موتور، ABS، پشت آمپر) در ارتباط است. اگر این شبکه قطع شود (مثلاً قطعی سیم یا مشکل در یکی دیگر از نودها)، BSI نمی‌تواند به‌درستی کار کند. بررسی مقاومت شبکه و استفاده از اسیلوسکوپ برای دیدن سیگنال‌های شبکه، کاری تخصصی اما ضروری است.

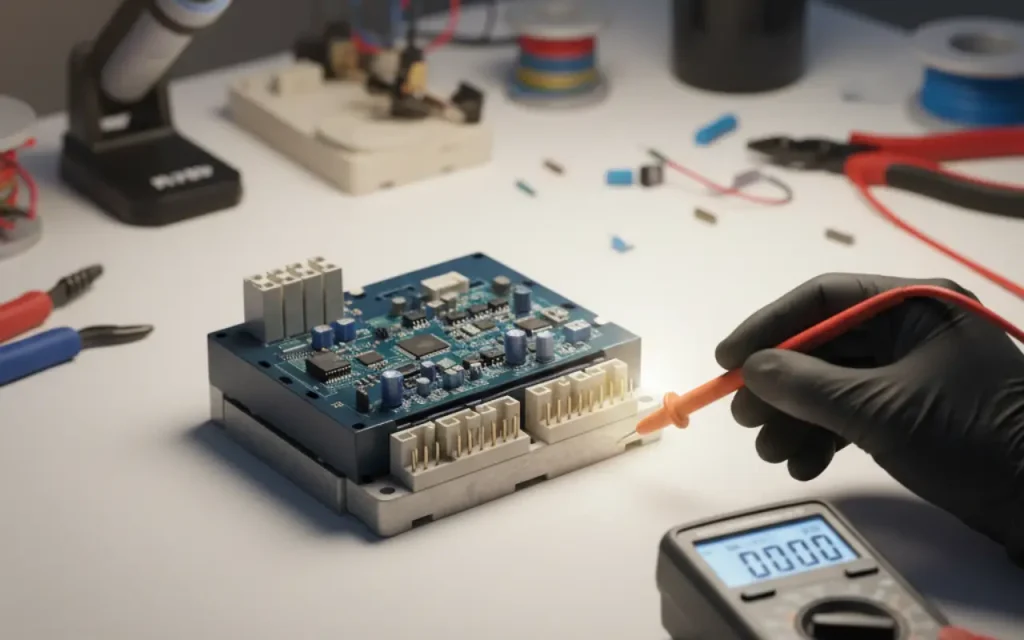

مرحله ۴: تست ورودی و خروجی روی میز کار

اگر تمام موارد بالا سالم بود، باید BSI را باز کرده و روی میز کار تست کرد. اینجاست که دانش الکترونیک و نقشه‌خوانی اهمیت پیدا می‌کند. باید سیگنال‌دهی پایه‌ها، ولتاژ رگولاتورها، سلامت رله‌های داخلی و آی‌سی‌های درایور بررسی شود.

تعمیر BSI بهتر است یا تعویض BSI؟

پس از عیب‌یابی دقیق، به دو گزینه می‌رسیم: تعمیر یا تعویض.

۱. تعمیر BSI

خوشبختانه، بسیاری از خرابی‌های BSI قابل تعمیر هستند. تعمیرات رایج عبارت‌اند از:

• رفع مشکل آب‌خوردگی: شستشوی برد با مواد مخصوص و بازسازی پایه‌های (پین‌های) آسیب‌دیده.
• تعویض رله‌های داخلی: رله‌های مربوط به راهنما، بوق یا شیشه بالابرها به مرور زمان خراب می‌شوند و قابل تعویض هستند.
• تعمیر بخش تغذیه: خرابی رگولاتورها یا خازن‌ها که باعث عدم روشن شدن BSI می‌شود.
• مشکلات نرم‌افزاری (Programing): گاهی برنامه BSI دچار مشکل شده (Corrupt) و نیاز به «فلش» یا برنامه‌ریزی مجدد دارد.

۲. تعویض BSI

اگر برد BSI شکسته باشد، پردازنده اصلی (CPU) سوخته باشد یا آسیب آب‌خوردگی شدید باشد، چاره‌ای جز تعویض نیست. اما این کار به سادگی تعویض یک قطعه مکانیکی نیست.

BSI جدید (چه نو و چه استوک) باید برای خودرو «تعریف» یا «کددهی» شود. چرا؟

1. کد سوئیچ (ایموبلایزر): BSI بخشی از سیستم ضد سرقت است. BSI جدید باید کد سوئیچ خودروی شما را بپذیرد.
2. پیکربندی (Configuration): BSI باید بداند خودروی شما چه آپشن‌هایی دارد (آینه برقی، سنسور باران، تهویه اتوماتیک و…).

برای تعویض BSI یا باید BSI «خام» (Virgin) تهیه کرده و با دیاگ پیکربندی کنید، یا اطلاعات BSI قدیمی (در صورت امکان) خوانده شده و به BSI جدید منتقل شود.

این فرآیندها، به‌ویژه در مدل‌های جدیدتر، پیچیده هستند. برای مثال، درک سیستم‌های ایموبیلایزر درخودروهای چینی نیازمند تجهیزات و دانش به‌روز است، زیرا هر برند پروتکل‌های خاص خود را دارد.

دوره برق و انژکتور و آپشنال خودروهای چینی

18.800.000 تومان – 24.900.000 تومانPrice range: 18.800.000 تومان through 24.900.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

چرا تعمیر BSI یک تخصص گران‌قیمت است؟

شاید از خود بپرسید چرا اجرت تعمیر BSI بالاست. دلیل آن واضح است: تعمیر این قطعه ترکیبی از سه تخصص پیچیده است:

1. برق خودرو: درک کامل نقشه سیم‌کشی و ارتباطات شبکه‌ای خودرو.
2. الکترونیک: توانایی شناسایی قطعات روی برد (آی‌سی، دیود، ترانزیستور)، کار با هیتر، هویه و مولتی‌متر.
3. نرم‌افزار و برنامه‌نویسی: توانایی کار با پروگرمرها، خواندن و نوشتن حافظه‌های EPROM و Flash و درک فایل‌های دامپ (Dump).

تسلط بر این سه حوزه، شما را به یک متخصص تبدیل می‌کند. تعمیرکارانی که بر سیستم‌های پیچیده برقی مسلط هستند، درآمد بسیار بالاتری دارند. این تخصص به‌ویژه در خودروهای وارداتی اهمیت می‌یابد؛ پیچیدگی‌های برقی در دوره‌های آموزش تعمیرات کیا و هیوندای یکی از سرفصل‌های کلیدی است، زیرا سیستم‌های BCM در این خودروها بسیار یکپارچه و هوشمند هستند.

دوره برق و انژکتور و آپشنال خودروهای کره ای

18.800.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در ۴۲ فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

نتیجه‌گیری

سیستم BSI، دیگر یک قطعه لوکس نیست، بلکه بخش جدایی‌ناپذیر خودروهای امروزی است. این یونیت که مغز متفکر امکانات رفاهی خودرو محسوب می‌شود، همان‌قدر که کارآمد است، می‌تواند در صورت خرابی چالش‌برانگیز باشد.

درک عمیق وظایف BSI، آشنایی با علائم خرابی آن و تسلط بر روش‌های عیب‌یابی (فراتر از خواندن کد خطا) و تعمیرات سخت‌افزاری و نرم‌افزاری، مرز بین یک تعمیرکار معمولی و یک متخصص رده بالا را مشخص می‌کند. نترسیدن از سیستم‌های مالتی پلکس و سرمایه‌گذاری روی دانش فنی، کلید موفقیت در بازار رقابتی امروز است.

در کارنو مهارت، ما معتقدیم که با آموزش صحیح و تمرین مستمر، شما هم می‌توانید پیچیده‌ترین سیستم‌های برقی را تعمیر کنید.

برای ارتقای سطح دانش فنی خود و تبدیل شدن به یک متخصص برق خودرو، پیشنهاد می‌کنیم نگاهی به دوره‌های تخصصی ما، از جمله دوره‌های جامع آموزش برق خودرو بیندازید و برای اطلاع از جدیدترین ترفندهای عیب‌یابی، پیج اینستاگرام کارنو مهارت را دنبال کنید.

سؤالات متداول

۱. آیا می‌توان BSI خودرویی دیگر را روی خودروی خودم نصب کنم؟

خیر، حداقل نه به سادگی. BSI استوک (دست دوم) دارای اطلاعات و کد سوئیچ خودروی قبلی است. برای نصب آن، BSI باید ابتدا «خام» (Virgin) یا «بی‌کد» شود و سپس با دستگاه دیاگ مخصوص، بر اساس مشخصات و کد سوئیچ خودروی شما دوباره «پیکربندی» و «تعریف» شود. این کار تخصصی است.

۲. شایع‌ترین علت خرابی BSI چیست؟

بدون شک، آب‌خوردگی و نفوذ رطوبت شایع‌ترین دشمن BSI، به‌خصوص در خودروهایی مانند پژو ۲۰۶ و رانا است. دلیل دوم، دستکاری‌های غیراصولی در سیم‌کشی (مانند نصب دزدگیر، سیستم صوتی یا زنون) و همچنین اتصالی‌های برقی است که می‌تواند به رله‌ها یا آی‌سی‌های خروجی BSI آسیب بزند.

۳. تفاوت BSI با ECU موتور چیست؟

ECU (Engine Control Unit) یا همان کامپیوتر موتور، مغز متفکر بخش «قوای محرکه» است. ECU وظیفه کنترل پاشش سوخت، جرقه‌زنی، زمان‌بندی سوپاپ‌ها و… را بر عهده دارد تا موتور بهینه کار کند. اما BSI (Body Control Module) مغز متفکر بخش «بدنه و رفاهی» است و کارهایی مانند چراغ‌ها، قفل مرکزی، شیشه بالابرها و تهویه مطبوع را مدیریت می‌کند. این دو یونیت از طریق شبکه CAN با هم در ارتباط هستند.

۴. آیا خرابی BSI می‌تواند مانع روشن شدن خودرو شود؟

بله، قطعاً. BSI نقش مهمی در سیستم ضد سرقت (ایموبلایزر) دارد. BSI کد موجود در چیپ سوئیچ را می‌خواند و آن را با ECU موتور تطبیق می‌دهد. اگر BSI خراب شود یا این ارتباط برقرار نگردد، BSI به ECU اجازه روشن شدن موتور را نمی‌دهد. در این حالت، خودرو استارت می‌خورد اما روشن نمی‌شود.
