راهنمای جامع عیب‌یابی کد خطای C1260

آیا تا به حال با خودرویی مواجه شده‌اید که چراغ‌های اخطار ESP یا ESC آن روشن شده و فرمان خودرو رفتاری غیرعادی دارد؟ یکی از کدهای خطای رایج که بسیاری از برق‌کاران و مکانیک‌های خودروهای هیوندای، کیا و برخی خودروهای چینی با آن دست‌وپنج نرم می‌کنند، کد خطای C1260 است. این خطا که مستقیماً با امنیت و پایداری خودرو در ارتباط است، می‌تواند چالش‌برانگیز باشد. اما نگران نباشید؛ در این مقاله، قرار است با رویکردی کاملاً فنی و دقیق، پرونده این خطا را ببندیم.

اگر می‌خواهید به عنوان یک متخصص برق خودرو شناخته شوید، درک عمیق این کد خطا و نحوه رفع آن، گامی بزرگ در مسیر حرفه‌ای شماست. پس تا انتهای این مقاله همراه ما باشید تا با تکنیک‌های طلایی عیب‌یابی آشنا شوید.

کد خطای C1260 چیست و چرا ظاهر می‌شود؟

کد خطای C1260 در اکثر دیاگ‌ها با عنوان “Steering Angle Sensor Circuit Signal” یا “مدار سیگنال سنسور زاویه فرمان” نمایش داده می‌شود. این کد به طور خاص مربوط به سیستم کنترل پایداری الکترونیکی (ESC/ESP) است.

سنسور زاویه فرمان (SAS) وظیفه دارد تا زاویه چرخش غربیلک فرمان و سرعت چرخش آن را به یونیت کنترل پایداری (ESP Unit) و گاهی یونیت فرمان برقی (EPS) گزارش دهد. زمانی که یونیت کنترل، سیگنالی نامعتبر، قطع‌شده یا خارج از محدوده تعریف‌شده از این سنسور دریافت کند، کد C1260 را در حافظه ثبت کرده و برای حفظ ایمنی، سیستم کنترل پایداری را غیرفعال می‌کند.

چرا این خطا خطرناک است؟

شاید مشتری شما بگوید: «فعلاً که ماشین راه می‌رود.» اما شما به عنوان یک متخصص باید او را آگاه کنید. نادیده گرفتن این خطا یعنی از کار افتادن سیستم ESP. در پیچ‌های تند یا جاده‌های لغزنده، خودرو دیگر قادر به کنترل لغزش نخواهد بود و خطر چپ کردن یا انحراف از جاده به شدت افزایش می‌یابد. هزینه تعمیر الان، بسیار کمتر از هزینه تصادف احتمالی در آینده است.

علائم ظاهری و نشانه‌های خرابی

قبل از اینکه دستگاه دیاگ را به خودرو متصل کنید، توجه به نشانه‌های ظاهری می‌تواند در تشخیص سریع‌تر به شما کمک کند:

• روشن شدن چراغ ESP/ESC: رایج‌ترین علامت، روشن شدن چراغ سیستم کنترل پایداری (معمولاً عکس یک خودرو با خطوط لغزنده زیر آن) در پشت آمپر است.
• روشن شدن چراغ EPS: در برخی مدل‌ها که سیستم فرمان برقی وابستگی شدیدی به دیتای زاویه فرمان دارد، ممکن است چراغ فرمان نیز روشن شود.
• سفت شدن فرمان: اگر یونیت فرمان برقی اطلاعات زاویه را دریافت نکند، ممکن است حالت کمکی را کاهش دهد و فرمان کمی سفت‌تر از حالت عادی شود.
• عملکرد نادرست راهنما: در برخی خودروهای پیشرفته (مثل جنسیس یا مدل‌های بالای کیا)، برگشت اتوماتیک دسته راهنما وابسته به این سنسور است.

دلایل اصلی ایجاد کد خطای C1260

این خطا معمولاً ناشی از چهار عامل اصلی است:

1. عدم کالیبراسیون سنسور (شایع‌ترین دلیل): پس از انجام میزان فرمان، تعویض جعبه فرمان، یا حتی باز و بست کردن غربیلک فرمان، نقطه صفر سنسور به هم می‌ریزد.
2. خرابی خود سنسور زاویه فرمان (SAS): این سنسور که معمولاً پشت فنر ساعتی (Clock Spring) یا روی ستون فرمان قرار دارد، قطعه‌ای الکترونیکی است و ممکن است دچار خرابی داخلی شود.
3. مشکلات سیم‌کشی و سوکت‌ها: قطعی در مسیر سیم‌کشی، شل شدن پین‌های سوکت و یا کثیفی و سولفاته شدن اتصالات بین سنسور و یونیت ESP.
4. مشکلات جلوبندی و میزان فرمان: اگر زوایای چرخ‌ها (Toe, Camber) تنظیم نباشند، در حالی که خودرو مستقیم حرکت می‌کند، فرمان کج است. این تضاد اطلاعات باعث ثبت خطا می‌شود.

نکته فنی: در بسیاری از خودروهای هیوندای و کیا، سنسور زاویه فرمان بخشی از مجموعه “فنر ساعتی” نیست و قطعه‌ای مجزا است که پشت آن سوار می‌شود. در زمان تعویض دقت کنید که این دو را اشتباه نگیرید.

مراحل گام‌به‌گام عیب‌یابی و رفع خطا

برای اینکه مانند یک حرفه‌ای عمل کنید و از تعویض بی‌مورد قطعات جلوگیری کنید، این مراحل را به ترتیب طی کنید:

۱. بررسی اولیه و میزان فرمان

ابتدا مطمئن شوید که جلوبندی خودرو سالم است و فرمان خودرو در زمان حرکت مستقیم، کاملاً صاف است. اگر فرمان کج باشد، هیچ تعمیر الکترونیکی‌ای فایده نخواهد داشت. ابتدا مکانیک باید زوایای چرخ را تنظیم کند.

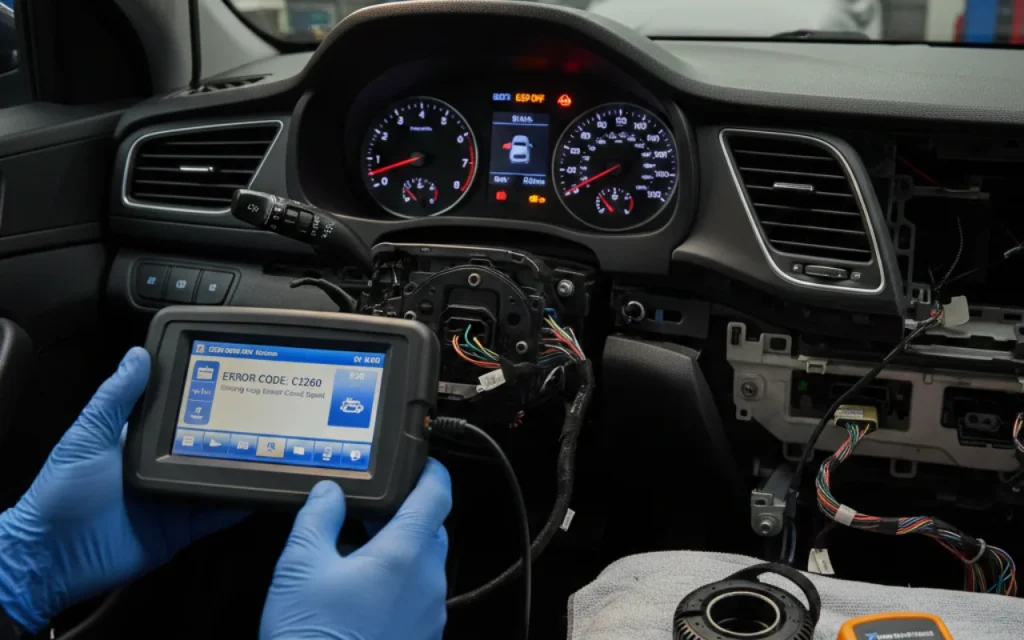

۲. استفاده از دستگاه دیاگ و پارامترخوانی

دستگاه دیاگ را متصل کنید و وارد منوی ترمز ضد قفل (ABS/ESP) شوید.

• بررسی کد خطا: اگر کد C1260 را دیدید، آن را پاک کنید. اگر بلافاصله برگشت، مشکل دائمی است.
• پارامترخوانی (Live Data): این مهم‌ترین بخش است. وارد لیست داده‌ها شوید و گزینه “Steering Angle Sensor” را پیدا کنید.
• فرمان را آرام بچرخانید. آیا اعداد تغییر می‌کنند؟
• وقتی فرمان صاف است، عدد باید نزدیک به ۰.۰ درجه باشد. اگر فرمان صاف است اما دستگاه عدد ۳۶۰ یا اعداد پرت نشان می‌دهد، سنسور کالیبره نیست.

۳. کالیبراسیون سنسور زاویه فرمان

در ۹۰ درصد موارد، مشکل با کالیبراسیون حل می‌شود. برای این کار:

1. خودرو را در سطحی صاف پارک کنید.
2. فرمان را کاملاً صاف کنید (تایرها مستقیم باشند).
3. در دستگاه دیاگ، وارد منوی “عملیات ویژه” (Special Functions) شوید.
4. گزینه “SAS Calibration” یا “Steering Angle Sensor Reset” را انتخاب کنید.
5. طبق دستورالعمل دستگاه عمل کنید (معمولاً سوییچ باز، موتور خاموش).

هشدار: اگر در حین کالیبراسیون فرمان را تکان دهید، عملیات شکست می‌خورد.

۴. بررسی سخت‌افزاری و ولتاژگیری

اگر با کالیبراسیون مشکل حل نشد و یا در پارامترها عدد سنسور روی یک عدد ثابت قفل شده بود، باید دست به آچار شوید.

• قاب دور فرمان را باز کنید.
• سوکت سنسور را بررسی کنید.
• با استفاده از نقشه سیم‌کشی (Pinout)، تغذیه (معمولاً ۱۲ ولت یا ۵ ولت) و بدنه سنسور را چک کنید.
• خطوط شبکه CAN (High & Low) را بررسی کنید. خرابی در شبکه کن می‌تواند مانع ارسال سیگنال شود.

برای یادگیری دقیق نحوه نقشه‌خوانی و کار با مولتی‌متر در سیستم‌های مالتی‌پلکس، پیشنهاد می‌کنیم حتماً در دوره‌های تخصصی آموزش برق خودرو آکادمی کارنو مهارت شرکت کنید. در این دوره‌ها ما به صورت عملی روی خودروهای زنده، این مباحث را آموزش می‌دهیم.

نکات کلیدی در تعویض سنسور زاویه فرمان

اگر تشخیص دادید که سنسور باید تعویض شود، رعایت نکات زیر الزامی است:

• هم‌خوانی شماره فنی (Part Number): سنسورهای کیا و هیوندای بسیار شبیه هم هستند اما پروتکل‌های داخلی متفاوتی دارند. حتماً قطعه اصلی و با شماره فنی دقیق تهیه کنید.
• نصب صحیح: سنسور نباید تحت فشار نصب شود. خارها و زبانه‌های آن باید دقیقاً در جای خود (روی ستون فرمان یا پشت فنر ساعتی) قرار گیرند.
• کالیبراسیون مجدد: فراموش نکنید که سنسور “نو” هم نیاز به معرفی و کالیبراسیون دارد. بدون کالیبراسیون، کد خطا پاک نمی‌شود.

ارتباط کد C1260 با سیستم تعلیق بادی در خودروهای لوکس

در خودروهایی مانند جنسیس سدان یا سنتنیال که دارای سیستم تعلیق بادی (ECS) هستند، خطای سنسور زاویه فرمان می‌تواند باعث خشک شدن سیستم تعلیق شود. زیرا سیستم تعلیق نیاز دارد بداند شما در حال پیچیدن هستید یا حرکت مستقیم، تا سفتی کمک‌ها را تنظیم کند. بنابراین، رفع این کد خطا باعث نرم شدن سواری خودرو نیز خواهد شد.

نتیجه‌گیری

کد خطای C1260 یکی از هشدارهای مهم در سیستم ایمنی خودروهای مدرن، به ویژه محصولات هیوندای و کیا است. همان‌طور که بررسی کردیم، این خطا همیشه به معنای سوختن قطعه نیست و گاهی با یک کالیبراسیون ساده یا تنظیم فرمان برطرف می‌شود. تشخیص صحیح مشکل، مرز بین یک “تعویض‌کار” و یک “تعمیرکار متخصص” است.

فراموش نکنید که سیستم‌های الکترونیکی خودرو مانند زنجیر به هم متصل‌اند؛ یک خطای کوچک در سنسور فرمان می‌تواند سیستم ترمز، تعلیق و فرمان برقی را تحت‌الشعاع قرار دهد.

اگر به یادگیری عمیق و اصولی مباحث برق خودرو، انژکتور و سیستم‌های مالتی‌پلکس خودروهای داخلی، چینی و کره‌ای علاقه‌مند هستید، آکادمی کارنو مهارت بهترین مکان برای شروع یا ارتقای مهارت‌های شماست. ما در دوره‌های عملی خود، تمام این فوت‌وفن‌ها را به شما می‌آموزیم تا با اعتمادبه‌نفس کامل وارد بازار کار شوید.

همین حالا برای مشاوره رایگان دوره‌ها با کارشناسان ما تماس بگیرید.

برای دیدن ویدیوهای آموزشی کوتاه و ترفندهای روزانه عیب‌یابی، حتماً پیج اینستاگرام کارنو مهارت را دنبال کنید.

دوره برق و انژکتور و آپشنال خودروهای کره ای

20.000.000 تومان – 50.000.000 تومانPrice range: 20.000.000 تومان through 50.000.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در 42 فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

سوالات متداول

1. آیا با وجود خطای C1260 می‌توانم رانندگی کنم؟

بله، خودرو حرکت می‌کند و سیستم ترمز معمولی (هیدرولیک) کار می‌کند؛ اما سیستم‌های ایمنی کمکی مانند ESP (کنترل پایداری) و گاهی ABS مختل می‌شوند. رانندگی با احتیاط ممکن است، اما توصیه می‌شود سریعاً برای تعمیر اقدام کنید.

2. هزینه تعمیر کد خطای C1260 چقدر است؟

این هزینه بستگی به علت خرابی دارد. اگر مشکل صرفاً با “کالیبراسیون” حل شود، هزینه آن در حد دیاگ زدن و اجرت تنظیمات است. اما اگر سنسور زاویه فرمان نیاز به تعویض داشته باشد، هزینه قطعه یدکی (بسته به مدل خودرو) به آن اضافه می‌شود.

3. آیا خودم می‌توانم سنسور زاویه فرمان را کالیبره کنم؟

خیر، برای کالیبراسیون دقیق نیاز به دستگاه دیاگ تخصصی (مانند G-Scan یا Launch) دارید که قابلیت دسترسی به یونیت ترمز و انجام عملیات ویژه (Special Functions) را داشته باشد. این کار باید توسط متخصص انجام شود.

4. تفاوت خطای C1260 با C1259 چیست؟

معمولاً کد C1260 به اختلال در سیگنال سنسور (Signal Circuit) اشاره دارد، در حالی که کد خطای C1259 اغلب مربوط به تراز نبودن یا مشکلات فیزیکی سنسور است. با این حال، روش عیب‌یابی هر دو بسیار مشابه است و معمولاً با هم ظاهر می‌شوند.
