سیستم ECS چیست؟

تا به حال برایتان پیش آمده که در اتاق خودروی خود یا اطراف آن، بوی بنزین را حس کنید؟ یا شاید چراغ چک موتور بدون هیچ دلیل مشخصی روشن شده و شما را نگران کرده باشد. این‌ها فقط چند نمونه از نشانه‌هایی هستند که می‌توانند به یک قهرمان پنهان در زیر کاپوت ماشین شما اشاره کنند: سیستم کنترل آلایندگی تبخیری یا ECS.

بسیاری از رانندگان و حتی برخی از تعمیرکاران، با این سیستم و اهمیت حیاتی آن آشنایی کامل ندارند. اما ندانستن اینکه سیستم ECS چیست و چگونه کار می‌کند، می‌تواند منجر به هزینه‌های اضافی، افزایش مصرف سوخت و آسیب به محیط زیست شود.

در این مقاله جامع قصد داریم به زبان ساده اما تخصصی، به تمام سوالات شما درباره این سیستم پاسخ دهیم. با ما همراه باشید تا با اجزای این سیستم، نحوه عملکرد، علائم خرابی و روش‌های عیب‌یابی آن آشنا شوید.

سیستم ECS یا کنترل آلایندگی تبخیری چیست؟

بنزین، مایعی بسیار فرّار است؛ یعنی به‌راحتی از حالت مایع به گاز (بخار) تبدیل می‌شود. این بخارات که از باک بنزین متصاعد می‌شوند، حاوی هیدروکربن‌های مضر (HC) هستند که هم برای سلامت انسان و هم برای محیط زیست خطرناک‌اند. در گذشته، این بخارات مستقیماً وارد جو می‌شدند و آلودگی زیادی ایجاد می‌کردند.

اینجا بود که مهندسان خودرو، سیستم Evaporative Emission Control System یا به‌اختصار ECS را طراحی کردند. وظیفه اصلی این سیستم، به دام انداختن بخارات بنزین تولیدشده در باک و هدایت آن‌ها به سمت موتور برای سوختن است.

به بیان ساده‌تر، سیستم ECS مانند یک ریه هوشمند برای باک بنزین عمل می‌کند. این سیستم، بخارات سمی را جمع‌آوری کرده و در یک زمان مناسب، آن‌ها را به موتور تحویل می‌دهد تا همراه با سوخت اصلی بسوزند و به انرژی تبدیل شوند. با این کار، هم از هدررفت سوخت جلوگیری می‌شود و هم آلایندگی به حداقل می‌رسد.

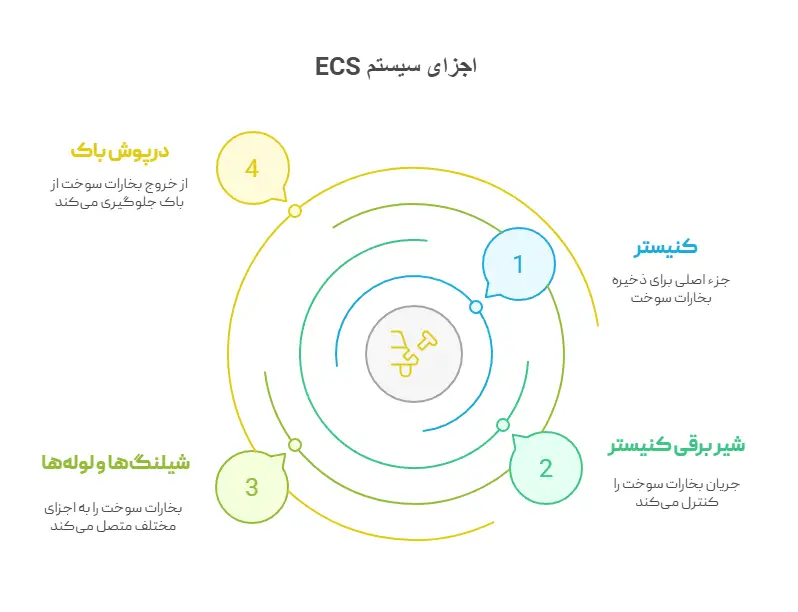

اجزای اصلی سیستم ECS کدام‌اند؟

سیستم ECS از قطعات مختلفی تشکیل شده که هماهنگ با یکدیگر کار می‌کنند. شناخت این اجزا، کلید اصلی برای درک نحوه عملکرد و عیب‌یابی آن است.

۱. کنیستر

کنیستر قلب تپنده سیستم ECS است. این قطعه که معمولاً یک قوطی پلاستیکی مشکی‌رنگ است، با ماده‌ای به نام کربن فعال یا زغال اکتیو پر شده است. کربن فعال به دلیل ساختار متخلخل خود، قابلیت فوق‌العاده‌ای در جذب و نگهداری مولکول‌های بخار بنزین دارد. بخارات از باک وارد کنیستر شده و توسط این زغال‌ها به دام می‌افتند تا زمانی که شرایط برای ارسال آن‌ها به موتور فراهم شود.

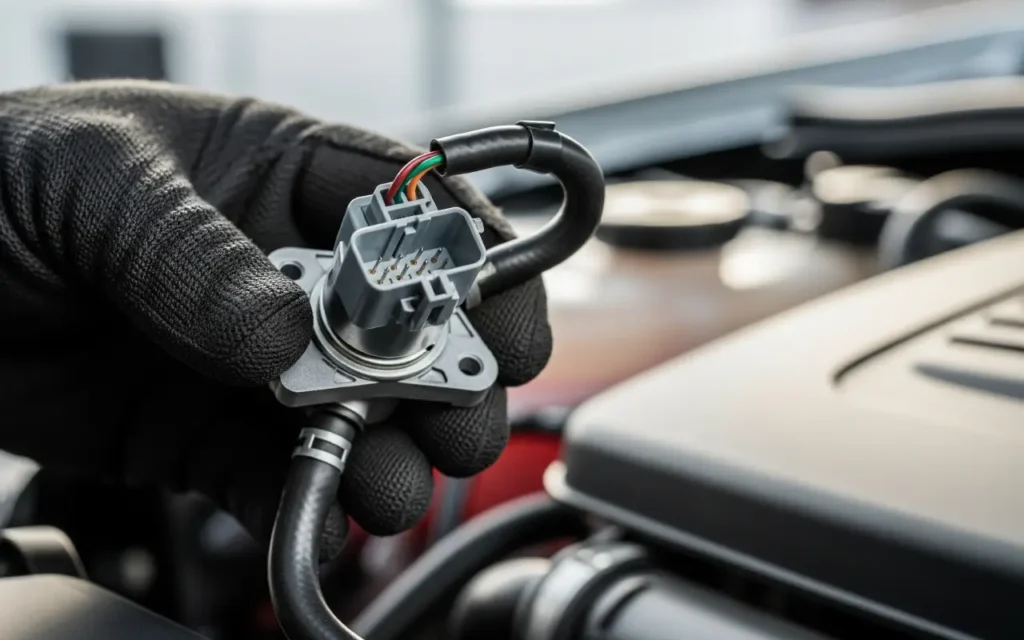

۲. شیر برقی کنیستر

شیر برقی کنیستر یا «شیر تخلیه»، دروازه‌بانی است که تحت فرمان مستقیم ای سی یو کار می‌کند. این شیر در حالت عادی بسته است و اجازه خروج بخارات از کنیستر را نمی‌دهد. زمانی که موتور روشن است و به دمای مناسب رسیده، ایسیو با ارسال یک سیگنال الکتریکی، این شیر را باز می‌کند. با باز شدن آن، مکش ایجادشده توسط منیفولد هوا، بخارات ذخیره‌شده در کنیستر را به داخل موتور می‌کشد.

۳. شیلنگ‌ها و لوله‌ها

شبکه‌ای از شیلنگ‌ها و لوله‌های مقاوم در برابر بنزین، وظیفه انتقال بخارات را بین باک، کنیستر، شیر برقی و منیفولد هوای موتور بر عهده دارند. هرگونه نشتی یا پارگی در این مسیر، عملکرد کل سیستم را مختل می‌کند.

۴. درپوش باک

شاید باورش سخت باشد، اما درپوش باک نیز یکی از اجزای حیاتی این سیستم است. یک درپوش استاندارد و سالم، باک را کاملاً آب‌بندی می‌کند و از فرار بخارات به بیرون جلوگیری می‌کند. خرابی یا شل بستن درپوش باک، یکی از دلایل شایع روشن شدن چراغ چک مربوط به سیستم ECS است.

سیستم ECS چگونه کار می‌کند؟

عملکرد این سیستم را می‌توان در چهار مرحله خلاصه کرد:

1. مرحله جمع‌آوری: با افزایش دما یا تکان خوردن خودرو، بنزین داخل باک بخار می‌شود. این بخارات فشار داخل باک را بالا می‌برند.
2. مرحله جذب: بخارات بنزین از طریق یک شیلنگ به سمت کنیستر هدایت می‌شوند. در آنجا، کربن فعال مولکول‌های هیدروکربن را جذب کرده و هوای پاک را از طریق یک ونت (دریچه تهویه) خارج می‌کند.
3. مرحله تخلیه: هنگامی که شما در حال رانندگی هستید و شرایط موتور پایدار است، ECU به شیر برقی کنیستر دستور باز شدن می‌دهد.
4. مرحله احتراق: مکش موتور، بخارات بنزین را از کنیستر بیرون کشیده و به سمت منیفولد ورودی هدایت می‌کند. این بخارات با مخلوط هوا و سوخت ترکیب شده و در داخل سیلندرها می‌سوزند.

این چرخه به‌طور مداوم تکرار می‌شود تا از انتشار آلاینده‌ها جلوگیری شود.

علائم خرابی سیستم ECS

خرابی این سیستم شاید در نگاه اول مشکل بزرگی به نظر نرسد، اما می‌تواند پیامدهای ناخوشایندی داشته باشد. رایج‌ترین علائم خرابی کنیستر و سیستم ECS عبارت‌اند از:

1. بوی بنزین

واضح‌ترین و شایع‌ترین نشانه، استشمام بوی بنزین در داخل اتاق یا اطراف خودرو است. این بو معمولاً به دلیل نشتی در شیلنگ‌ها، اشباع شدن کنیستر یا خرابی شیر برقی ایجاد می‌شود.

2. روشن شدن چراغ چک موتور

ایسیو به‌طور مداوم فشار داخل سیستم ECS را کنترل می‌کند. هرگونه نشتی یا عملکرد نادرست، باعث ثبت یک کد خطا (مانند کدهای سری P044x) و روشن شدن چراغ چک می‌شود.

3. مشکلات در عملکرد موتور

اگر شیر برقی کنیستر در حالت باز گیر کند، بخارات بنزین به‌طور مداوم وارد موتور می‌شوند. این موضوع ترکیب سوخت و هوا را به هم ریخته و می‌تواند باعث بد کار کردن موتور در دور آرام، سخت روشن شدن پس از سوخت‌گیری یا حتی خاموش شدن ناگهانی شود.

4. افزایش مصرف سوخت

شاید مقدار بنزینی که از طریق بخارات هدر می‌رود، ناچیز به نظر برسد، اما در درازمدت می‌تواند باعث افزایش نامحسوس مصرف سوخت خودروی شما شود.

5. افت شتاب و قدرت

در برخی موارد، ورود بیش از حد بخار بنزین به موتور، راندمان احتراق را کاهش داده و منجر به افت قدرت و شتاب‌گیری ضعیف می‌شود.

نکته تخصصی: عیب‌یابی دقیق سیستم‌های پیچیده‌ای مانند ECS، نیازمند دانش عمیق نقشه‌خوانی و کار حرفه‌ای با دستگاه دیاگ است. تشخیص درست یک نشتی کوچک یا تست دقیق شیر برقی، تفاوت بین یک تعمیرکار حرفه‌ای و یک فرد مبتدی را مشخص می‌کند. در دوره‌های تخصصی برق و انژکتور آکادمی کارنو مهارت، ما به شما یاد می‌دهیم که چگونه مانند یک متخصص، این سیستم‌ها را تحلیل و تعمیر کنید. برای مشاوره رایگان و اطلاعات بیشتر درباره دوره‌ها، همین حالا با ما تماس بگیرید!

دوره آنلاین سوخت رسانی خودروهای داخلی

15.000.000 تومان

با شرکت در این دوره، از سطح مقدماتی تا پیشرفته، مهارت‌های لازم برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای داخلی را کسب کنید. این آموزش جامع، با بهره‌گیری از تجربیات عملی و تدریس مهندس سپهر علیمحمدی، شما را برای ورود به بازار کار آماده می‌کند.

کدهای خطای رایج سیستم ECS

همان‌طور که اشاره شد، یکی از شایع‌ترین علائم خرابی سیستم ECS، روشن شدن چراغ چک موتور است. ایسیو به طور مداوم فشار و عملکرد این سیستم را از طریق سنسورهای مختلف زیر نظر دارد. اگر هرگونه نشتی، گرفتگی یا عملکرد نادرست الکتریکی در قطعات تشخیص داده شود، ECU یک کد خطای تشخیصی (DTC) مشخص را در حافظه خود ثبت کرده و چراغ چک را روشن می‌کند تا به راننده هشدار دهد.

این کدها که با دستگاه دیاگ قابل خواندن هستند، مانند یک نقشه راه دقیق عمل کرده و به تعمیرکار کمک می‌کنند تا منشأ مشکل را به سرعت پیدا کند.

در ادامه با رایج‌ترین کدهای خطای مربوط به این سیستم آشنا می‌شویم:

• کد خطای P0441 (Incorrect Purge Flow): این کد نشان می‌دهد که جریان تخلیه بخارات از کنیستر به موتور صحیح نیست. یعنی یا جریانی وجود ندارد (مثلاً به دلیل گرفتگی شیلنگ یا خرابی شیر برقی) یا جریان در زمان نامناسبی برقرار است (مثلاً شیر برقی در حالت باز گیر کرده است).
• کد خطای P0442 (Small Leak Detected): یکی از متداول‌ترین کدها که به وجود یک نشتی کوچک در سیستم اشاره دارد. شایع‌ترین دلیل ثبت این خطا، شل بودن یا خرابی واشر درپوش باک بنزین است. ترک‌های ریز در شیلنگ‌ها یا خرابی اورینگ‌های شیر برقی نیز می‌تواند باعث آن شود.
• کد خطای P0455 (Large Leak Detected): این کد به معنی وجود یک نشتی بزرگ در سیستم است. دلایل آن می‌تواند شامل باز ماندن کامل درپوش باک، جدا شدن یا پارگی بزرگ در یکی از شیلنگ‌های اصلی سیستم ECS یا حتی ترک خوردن خود کنیستر باشد.
• کد خطای P0456 (Very Small Leak Detected): تشخیص این خطا از همه سخت‌تر است و به وجود یک نشتی بسیار ریز (به اندازه سر سوزن) اشاره دارد. پیدا کردن منشأ این نشتی معمولاً به تجهیزات تخصصی مانند دستگاه دودساز (Smoke Machine) نیاز دارد.
• کد خطای P0443 (Purge Control Valve Circuit Malfunction): این خطا مستقیماً به بخش الکتریکی شیر برقی کنیستر اشاره دارد. مشکل می‌تواند از خود شیر برقی، سیم‌کشی آن، کانکتور و یا حتی خود ECU باشد.

نکته مهم: کدهای خطا شروع فرآیند عیب‌یابی هستند، نه پایان آن. یک تعمیرکار حرفه‌ای با تکیه بر دانش فنی و نقشه‌خوانی، پس از خواندن کد خطا، تست‌های تکمیلی را برای یافتن قطعه معیوب انجام می‌دهد.

آیا حذف کنیستر کار درستی است؟

متأسفانه یک باور غلط در میان برخی افراد وجود دارد که حذف کنیستر و متعلقات آن مشکلی ایجاد نمی‌کند. این کار نه‌تنها غیرقانونی و غیراخلاقی است، بلکه پیامدهای منفی زیادی برای خودروی شما دارد:

• آلودگی محیط زیست: شما مستقیماً در حال انتشار هیدروکربن‌های سمی در هوا هستید.
• بوی دائمی بنزین: بوی بنزین همیشه همراه شما خواهد بود.
• خطر آتش‌سوزی: تجمع بخارات بنزین در فضای بسته موتور یا پارکینگ، خطرآفرین است.
• روشن ماندن چراغ چک: چراغ چک موتور شما به دلیل حذف این سیستم برای همیشه روشن خواهد ماند.
• عدم موفقیت در معاینه فنی: خودروی شما به دلیل آلایندگی بالا، هرگز از آزمون معاینه فنی قبول نخواهد شد.

بنابراین، حذف کنیستر یک اشتباه بزرگ است و به‌جای آن باید سیستم را به‌درستی عیب‌یابی و تعمیر کرد.

نتیجه‌گیری

همان‌طور که دیدیم، پاسخ به سوال سیستم ECS چیست، ما را با یکی از هوشمندانه‌ترین و مهم‌ترین بخش‌های خودروهای امروزی آشنا کرد. این سیستم نه‌تنها دوستدار محیط زیست است، بلکه با جلوگیری از هدررفت سوخت و کمک به عملکرد بهینه موتور، به سلامت خودروی شما نیز کمک می‌کند.

شناخت علائم خرابی کنیستر و شیر برقی آن، به شما کمک می‌کند تا به‌موقع مشکل را تشخیص داده و از هزینه‌های سنگین‌تر جلوگیری کنید. به یاد داشته باشید که رسیدگی به این سیستم، نشان‌دهنده مسئولیت‌پذیری شما در قبال محیط زیست و سرمایه‌تان است.

امیدواریم این مقاله به شما در درک بهتر سیستم ECS کمک کرده باشد. برای یادگیری مباحث پیشرفته‌تر و تبدیل شدن به یک متخصص تمام‌عیار در زمینه برق و انژکتور خودروهای داخلی و خارجی، دوره‌های آموزشی آکادمی کارنو مهارت بهترین انتخاب برای شماست.

برای کسب اطلاعات بیشتر با کارشناسان ما در تماس باشید.

سوالات متداول

در این بخش به چند سوال پرتکرار پاسخ می‌دهیم.

۱. علت اصلی خرابی شیر برقی کنیستر چیست؟

استهلاک طبیعی، گرفتگی به دلیل ورود ذرات معلق یا مشکلات الکتریکی در بوبین داخلی، از دلایل اصلی خرابی این قطعه هستند.

۲. آیا پر کردن بیش از حد باک بنزین (تا خرخره) به کنیستر آسیب می‌زند؟

بله، قطعاً. پر کردن بیش از حد باک باعث می‌شود بنزین مایع به‌جای بخار، وارد کنیستر شود. این کار کربن فعال داخل آن را اشباع و خراب کرده و عمر کنیستر را به‌شدت کاهش می‌دهد. همیشه پس از اولین قطع شدن نازل پمپ بنزین، سوخت‌گیری را متوقف کنید.

۳. هزینه تعمیر سیستم ECS چقدر است؟

هزینه تعمیر بستگی به قطعه معیوب دارد. گاهی تنها با تعویض یک شیلنگ ارزان‌قیمت یا سفت کردن درپوش باک مشکل حل می‌شود. اما در موارد دیگر ممکن است نیاز به تعویض شیر برقی یا خود کنیستر باشد که هزینه بیشتری دارد.

۴. هر چند وقت یک‌بار باید سیستم ECS را بررسی کرد؟

این سیستم نیاز به نگهداری دوره‌ای خاصی ندارد. اما در هر بار سرویس دوره‌ای خودرو، بهتر است از تعمیرکار بخواهید تا نگاهی به شیلنگ‌ها و اتصالات آن بیندازد و از عدم وجود نشتی یا ترک‌خوردگی مطمئن شود.
