سنسور موقعیت پدال کلاچ چیست؟

آیا تا به حال با خودرویی مواجه شده‌اید که کروز کنترل آن ناگهان از کار افتاده باشد؟ یا شاید ماشینی که فقط گاهی اوقات استارت می‌خورد و هیچ خطای مشخصی در دیاگ نشان نمی‌دهد؟ مقصر این مشکلات پیچیده، اغلب یک قطعه کوچک و نه‌چندان گران‌قیمت است: سنسور موقعیت پدال کلاچ.

در دنیای امروز که خودروها بیشتر شبیه به کامپیوترهای متحرک شده‌اند، هر قطعه‌ای، هرچند کوچک، نقشی حیاتی در عملکرد کلی سیستم ایفا می‌کند. به عنوان یک تعمیرکار حرفه‌ای یا علاقه‌مند به مباحث فنی خودرو، درک عمیق عملکرد این سنسورها تفاوت بین یک عیب‌یابی سریع و ساعت‌ها سردرگمی را رقم می‌زند.

در این مقاله جامع، قصد داریم به شکلی تخصصی اما روان، به سراغ یکی از مهم‌ترین سنسورهای خودروهای دنده‌ای، یعنی سنسور کلاچ برویم. همراه ما باشید تا صفر تا صد این قطعه، از وظایف و نحوه عملکرد تا علائم خرابی و روش‌های تست آن را بررسی کنیم.

سنسور موقعیت پدال کلاچ چیست و چه کاری انجام می‌دهد؟

سنسور موقعیت پدال کلاچ (Clutch Pedal Position Sensor – CPPS) که گاهی به اشتباه «سوئیچ کلاچ» هم نامیده می‌شود، قطعه‌ای الکترومکانیکی است که وظیفه دارد موقعیت دقیق پدال کلاچ را به واحد کنترل الکترونیکی (ECU) خودرو گزارش دهد.

به زبان ساده‌تر، این سنسور به ECU می‌گوید که پای شما در حال حاضر چقدر پدال کلاچ را فشار داده است؛ آیا پدال کاملاً رها شده؟ آیا تا نیمه فشرده شده؟ یا تا انتها به کف خودرو چسبیده است؟

وظیفه اصلی سنسور پدال کلاچ در خودرو

ECU از اطلاعات این سنسور برای مدیریت و بهینه‌سازی چندین سیستم کلیدی استفاده می‌کند:

1. سیستم استارت (Start System): در بسیاری از خودروهای مدرن، برای افزایش ایمنی، خودرو فقط زمانی استارت می‌خورد که پدال کلاچ تا انتها فشرده شده باشد. این سنسور به ECU اطلاع می‌دهد که شرط ایمنی برقرار است و اجازه صدور فرمان استارت را صادر می‌کند.
2. کروز کنترل (Cruise Control): حیاتی‌ترین نقش سنسور کلاچ. به محض اینکه راننده پدال کلاچ را (حتی ذره‌ای) فشار دهد، این سنسور سیگنال می‌دهد و ECU بلافاصله سیستم کروز کنترل هوشمند را غیرفعال می‌کند. این کار از افزایش ناگهانی و خطرناک دور موتور (Over-revving) در حالت خلاص جلوگیری می‌کند.
3. تعویض دنده (Gear Shifting): ECU با دانستن موقعیت کلاچ، می‌تواند پاشش سوخت و زاویه دریچه گاز را در لحظه تعویض دنده تنظیم کند. این کار باعث می‌شود تعویض دنده‌ها نرم‌تر انجام شود و از «گاز هرز» خوردن یا «کله زدن» خودرو بین دنده‌ها جلوگیری شود.
4. سیستم‌های کمکی راننده (ADAS): در خودروهای جدیدتر، اطلاعات این سنسور در سیستم‌هایی مانند «دستیار شروع حرکت در سربالایی» (Hill-Start Assist) یا حتی سیستم «استارت-استاپ» (Start-Stop) نیز کاربرد دارد.

نکته مهم: بسیاری از همکاران، سنسور موقعیت کلاچ (CPPS) را با سوئیچ کلاچ (Clutch Switch) اشتباه می‌گیرند. سوئیچ کلاچ یک قطعه ساده صفر و یکی (On/Off) است که فقط می‌گوید پدال فشرده شده یا نه. اما «سنسور موقعیت کلاچ» یک قطعه متغیر (آنالوگ یا دیجیتال پالسی) است که درصد فشرده شدن پدال را گزارش می‌دهد. خودروهای امروزی معمولاً از نوع دوم (سنسور) استفاده می‌کنند.

آشنایی با انواع سنسور موقعیت کلاچ

اگرچه وظیفه نهایی همه آن‌ها یکی است، اما این سنسورها معمولاً به دو روش اصلی کار می‌کنند:

۱. سنسورهای پتانسیومتری (Potentiometer)

این نوع، رایج‌ترین و ساده‌ترین نوع سنسور موقعیت کلاچ است. آن‌ها دقیقاً مانند یک ولوم صدا یا پتانسیومتر دریچه گازهای قدیمی کار می‌کنند.

• یک ولتاژ مرجع (معمولاً ۵ ولت) از ECU دریافت می‌کنند.
• دارای یک پایه «اتصال بدنه» (GND) هستند.
• یک پایه «سیگنال خروجی» دارند.
• با حرکت پدال کلاچ، یک بازوی متحرک روی یک مسیر مقاومتی حرکت کرده و ولتاژ خروجی را تغییر می‌دهد. (مثلاً از ۰.۵ ولت در حالت رها تا ۴.۵ ولت در حالت فشرده کامل).
• ECU با خواندن این ولتاژ متغیر، موقعیت دقیق پدال را درک می‌کند.

۲. سنسورهای اثر هال (Hall Effect)

این نوع سنسورها مدرن‌تر، دقیق‌تر و بادوام‌تر هستند، زیرا هیچ قطعه متحرک تماسی ندارند.

• این سنسورها با استفاده از یک میدان مغناطیسی کار می‌کنند.
• با فشردن پدال کلاچ، موقعیت یک آهنربا نسبت به چیپ سنسور اثر هال تغییر می‌کند.
• این تغییر میدان مغناطیسی، به یک سیگنال ولتاژی دقیق تبدیل شده و به ECU ارسال می‌شود.
• به دلیل عدم وجود سایش فیزیکی، عمر بسیار طولانی‌تری دارند و در خودروهای جدیدتر، به‌ویژه در خودروهای کیا و هیوندای، به‌وفور یافت می‌شوند.

علائم خرابی سنسور موقعیت پدال کلاچ

خرابی سنسور موقعیت کلاچ می‌تواند علائمی ایجاد کند که در نگاه اول، به ده‌ها قطعه دیگر (مانند دریچه گاز، پمپ بنزین خودرو یا حتی ECU) نسبت داده می‌شود. آگاهی از این علائم، کلید عیب‌یابی سریع است.

آیا خودروی مشتری شما یکی از این نشانه‌ها را دارد؟

• از کار افتادن ناگهانی کروز کنترل: این شایع‌ترین و اولین علامت خرابی سنسور پدال کلاچ است. اگر سنسور یک سیگنال اشتباه (حتی لحظه‌ای) مبنی بر فشرده شدن پدال ارسال کند، ECU به دلایل ایمنی، کروز کنترل را قطع می‌کند و دیگر اجازه فعال‌سازی آن را نمی‌دهد.
• مشکل در استارت زدن خودرو (به‌خصوص استارت سرد): اگر خودرو برای روشن شدن نیاز به فشردن کلاچ داشته باشد و سنسور خراب باشد (یا سیگنال «فشرده شدن کامل» را ارسال نکند)، ECU اجازه استارت زدن را صادر نخواهد کرد. راننده ممکن است فکر کند باتری یا استارت خراب است، در حالی که مشکل از این سنسور کوچک است.
• گاز هرز خوردن یا «کُپ کردن» بین تعویض دنده: وقتی کلاچ را رها می‌کنید تا دنده را جا بزنید، ECU انتظار دارد دور موتور کمی افت کند. اگر سنسور خراب باشد و این تغییر وضعیت را به درستی گزارش ندهد، ممکن است دور موتور بیهوده بالا برود (گاز هرز) یا برعکس، خودرو دچار افت ناگهانی توان (کپ) شود.
• بد جا رفتن دنده‌ها (در برخی مدل‌ها): اگرچه عامل اصلی بد جا رفتن دنده مکانیکی است، اما در برخی خودروها که ECU در مدیریت گشتاور هنگام تعویض دنده نقش دارد، خرابی سنسور کلاچ می‌تواند این فرایند را مختل کند.
• روشن شدن چراغ چک موتور (Check Engine): خوشبختانه، در بسیاری از موارد، ECU خرابی این سنسور (چه قطعی سیگنال و چه سیگنال خارج از محدوده) را تشخیص داده و با ثبت کد خطا، چراغ چک را روشن می‌کند.
• گاز نخوردن ناگهانی خودرو: در موارد نادر، اگر سنسور سیگنال دهد که کلاچ فشرده شده (در حالی که رها است)، ECU ممکن است پاشش سوخت یا باز شدن دریچه گاز را برای جلوگیری از آسیب به موتور محدود کند و راننده احساس می‌کند خودرو «گاز نمی‌خورد».

هشدار جدی: هرگز علائم خرابی سنسور کلاچ را نادیده نگیرید. از کار افتادن کروز کنترل در جاده یا استارت نخوردن خودرو در یک موقعیت اضطراری، می‌تواند بسیار دردسرساز باشد. عیب‌یابی این قطعه معمولاً ساده است و نباید به تعویق بیفتد.

چرا سنسور پدال کلاچ خراب می‌شود؟

این سنسورها معمولاً عمر طولانی‌ای دارند، اما مانند هر قطعه دیگری، روزی خراب می‌شوند. دلایل اصلی خرابی عبارت‌اند از:

1. استهلاک طبیعی: سنسورهای پتانسیومتری به دلیل داشتن قطعات متحرک تماسی، به مرور زمان دچار سایش در مسیر مقاومتی خود می‌شوند و سیگنال نویزدار یا نادرست ارسال می‌کنند.
2. نفوذ آب و گرد و غبار: این سنسورها معمولاً در زیر داشبورد و نزدیک به پدال‌ها قرار دارند. نفوذ آب (مثلاً هنگام کارواش یا در روزهای بارانی) یا گرد و غبار زیاد، می‌تواند باعث اتصالی داخلی یا گیر کردن قطعات مکانیکی آن شود.
3. مشکلات برقی و سیم‌کشی: قطعی در سیم‌کشی، اتصال کوتاه یا سولفاته شدن سوکت سنسور، می‌تواند عملکرد آن را مختل کند. این بخش نیازمند دانش دقیق نقشه‌خوانی است که در دوره‌های آموزش برق خودرو به تفصیل به آن پرداخته می‌شود.
4. تنظیم نبودن: گاهی سنسور خراب نیست، بلکه فقط از تنظیم خارج شده است. اگر سنسور به درستی روی پایه خود نصب نشده باشد یا فاصله آن با پدال تنظیم نباشد، سیگنال درستی ارسال نخواهد کرد.

نحوه تست و عیب‌یابی سنسور موقعیت کلاچ

خب، به بخش هیجان‌انگیز ماجرا رسیدیم. چطور مطمئن شویم که مشکل دقیقاً از سنسور پدال کلاچ است؟

گام اول: بررسی چشمی و اتصالات

قبل از هر کار فنی، ابتدا به صورت چشمی سنسور را بررسی کنید.

• محل سنسور کلاچ: این سنسور معمولاً در بالای مجموعه پدال کلاچ، زیر داشبورد نصب شده است.
• سوکت و سیم‌کشی آن را بررسی کنید. آیا سوکت شل، سولفاته یا روغنی شده است؟
• آیا شکستگی فیزیکی در بدنه سنسور یا اهرم متصل به پدال مشاهده می‌کنید؟

گام دوم: استفاده از دستگاه دیاگ

دیاگ، بهترین دوست شما در عیب‌یابی‌های مدرن است.

1. خواندن کدهای خطا: به بخش ECU موتور (Engine) بروید و کدهای خطا (DTCs) را بخوانید. خطاهای مربوط به «Clutch Pedal Position Sensor» (معمولاً با کدهای P08xx مانند P0830 تا P0835) نشان‌دهنده مشکل مستقیم در این سنسور یا مدار آن هستند.
2. بررسی پارامترها (Live Data): این مهم‌ترین بخش تست با دیاگ است.
   • به بخش پارامترهای موتور بروید و پارامتر مربوط به «سنسور کلاچ» یا «Clutch Pedal Position» را پیدا کنید.
   • از همکار خود بخواهید که پدال کلاچ را به‌آرامی تا انتها فشار دهد و رها کند.
   • شما باید تغییر نرم و خطی پارامتر را در دیاگ مشاهده کنید (مثلاً از ۰٪ به ۱۰۰٪ یا تغییر ولتاژ از ۰.۵V به ۴.۵V).
   • اگر با فشردن پدال، عدد ناگهان می‌پرد، گیر می‌کند یا اصلاً تغییر نمی‌کند، سنسور یا مدار آن ایراد دارد.

گام سوم: تست با مولتی‌متر

اگر به دیاگ دسترسی ندارید یا می‌خواهید تست را دقیق‌تر انجام دهید، مولتی‌متر به کارتان می‌آید. (فرض می‌کنیم سنسور از نوع پتانسیومتری ۳ سیمه است):

1. سوکت سنسور را جدا کنید.
2. سوئیچ را باز کنید (موتور خاموش).
3. تست تغذیه: با استفاده از مولتی‌متر (در حالت ولتاژ DC)، ولتاژ بین پایه تغذیه (معمولاً ۵ ولت) و پایه اتصال بدنه (GND) را در سوکت سیم‌کشی خودرو اندازه بگیرید. باید حدود ۵ ولت را ببینید. همچنین ولتاژ بین پایه GND و بدنه خودرو باید صفر اهم (تست بوق) باشد. اگر تغذیه درست نیست، مشکل از سیم‌کشی یا ECU است.

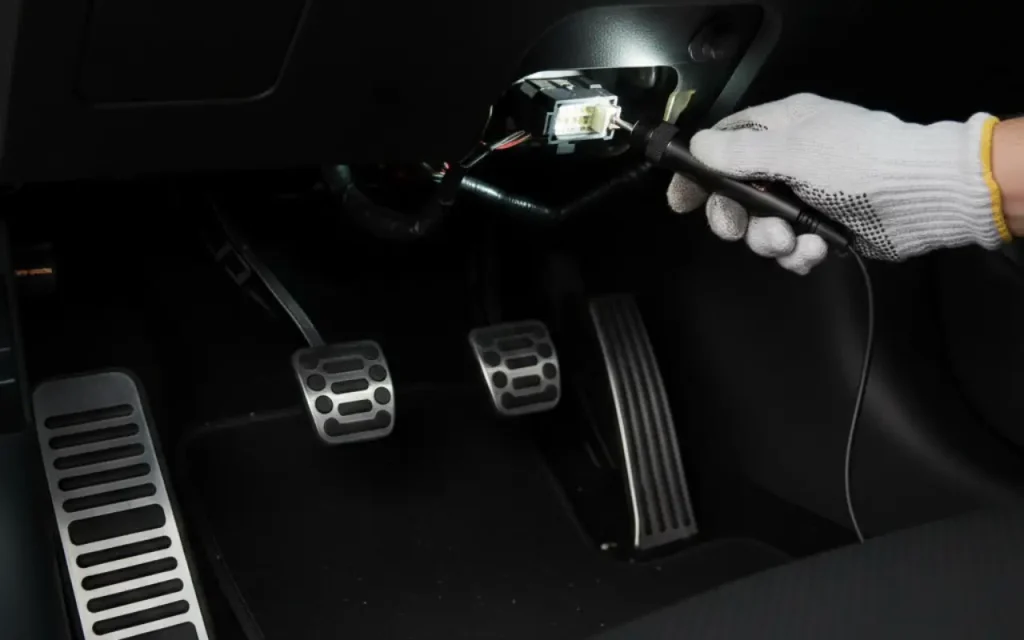

4. تست سیگنال (Sweep Test):
   • سوکت را مجدداً به سنسور وصل کنید.
   • مولتی‌متر را در حالت ولتاژ DC قرار دهید.
   • پراب منفی را به یک نقطه بدنه خوب وصل کنید.
   • پراب مثبت را با استفاده از یک سوزن تست (Back-probing) به سیم سیگنال خروجی سنسور (بدون جدا کردن سوکت) متصل کنید.
   • در حالی که پدال رها است، ولتاژ را بخوانید (مثلاً ۰.۵ ولت).
   • به‌آرامی پدال را تا انتها فشار دهید و تغییرات ولتاژ را روی مولتی‌متر مشاهده کنید.
   • ولتاژ باید به نرمی و بدون پرش تا مقدار حداکثر (مثلاً ۴.۵ ولت) افزایش یابد. هرگونه پرش ناگهانی یا قطع شدن ولتاژ، نشانه خرابی سنسور است.

آیا سنسور موقعیت کلاچ قابل تعمیر است یا باید تعویض شود؟

در ۹۹ درصد موارد، سنسور موقعیت پدال کلاچ یک قطعه پرسی و غیر قابل تعمیر (Sealed Unit) است. اگر تست‌ها نشان داد که سنسور خراب است، به‌ویژه در نوع پتانسیومتری که دچار سایش داخلی شده، تنها راه‌حل، تعویض آن با یک قطعه نو و اصلی است.

تلاش برای باز کردن، تمیز کردن یا «تعمیر» این سنسورها معمولاً نتیجه موقتی دارد و به دلیل اهمیت ایمنی این قطعه (به‌خصوص در عملکرد کروز کنترل)، هرگز توصیه نمی‌شود.

البته گاهی مشکل از تنظیم نبودن سنسور است. برخی سنسورها دارای پایه‌های کشویی برای تنظیم دقیق نقطه صفر هستند. قبل از تعویض، مطمئن شوید که سنسور به درستی نصب و تنظیم شده است. این‌گونه ریزه‌کاری‌های فنی در عیب‌یابی، به‌ویژه در خودروهای متنوع بازار، اهمیت زیادی دارد؛ مبحثی که در دوره آموزش تعمیرات انواع خودرو در کارنو مهارت به آن توجه ویژه‌ای داریم.

دوره برق و انژکتور و آپشنال خودروهای چینی

18.800.000 تومان – 24.900.000 تومانPrice range: 18.800.000 تومان through 24.900.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

نتیجه‌گیری

همان‌طور که دیدیم، قطعه‌ای به سادگی سنسور موقعیت پدال کلاچ می‌تواند منشأ مشکلات پیچیده‌ای مانند استارت نخوردن، از کار افتادن کروز کنترل یا گاز نخوردن خودرو باشد. یک تعمیرکار حرفه‌ای می‌داند که قبل از رفتن به سراغ تعویض قطعات گران‌قیمتی چون ECU یا استارت، باید این سنسورهای حیاتی را بررسی کند.

درک عمیق مدارها، نحوه عملکرد سنسورها و روش‌های دقیق تست آن‌ها با دیاگ و مولتی‌متر، تفاوت اصلی یک تعمیرکار متخصص و یک تعویض‌کار قطعه است.

در آکادمی کارنو، ما معتقدیم که دانش فنی، کلید موفقیت و افزایش درآمد در بازار رقابتی امروز است. دوره‌های تخصصی ما، از جمله دوره‌های جامع آموزش برق خودرو، به شما کمک می‌کند تا با تسلط کامل بر سیستم‌های الکترونیکی و شبکه‌های مالتی‌پلکس، هر چالشی را به یک فرصت تبدیل کنید.

اگر به دنبال ارتقای سطح دانش فنی خود و تبدیل شدن به یک متخصص عیب‌یابی هستید، توصیه می‌کنیم نگاهی به سرفصل‌های دوره‌های ما بیندازید یا برای مشاوره رایگان با ما تماس بگیرید.

دوره برق و انژکتور و آپشنال خودروهای کره ای

18.800.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در ۴۲ فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

فراموش نکنید که برای اطلاع از نکات فنی روزانه و ویدیوهای آموزشی کوتاه، پیج اینستاگرام کارنو مهارت را دنبال کنید.

سؤالات متداول

۱. آیا خرابی سنسور کلاچ مانع روشن شدن ماشین می‌شود؟ بله، در اکثر خودروهای دنده‌ای مدرن که برای استارت نیاز به فشردن پدال کلاچ دارند، اگر این سنسور خراب باشد و سیگنال «کلاچ فشرده شده» را به ECU ندهد، خودرو استارت نخواهد خورد.

۲. محل دقیق سنسور پدال کلاچ کجاست؟ این سنسور تقریباً همیشه در قسمت بالای مجموعه پدال کلاچ، زیر داشبورد و در دسترس راننده قرار دارد. معمولاً با یک یا دو پیچ به بدنه پدال متصل است و یک اهرم کوچک آن را به پدال مرتبط می‌کند.

۳. تفاوت سنسور کلاچ بالا و پایین چیست؟ در برخی خودروها (مانند ۲۰۶)، دو سوئیچ (یا سنسور) روی پدال کلاچ وجود دارد. یکی برای نقطه بالایی (رها بودن پدال – معمولاً برای کروز کنترل) و دیگری برای نقطه پایینی (فشرده شدن کامل – معمولاً برای استارت). اما در خودروهای جدیدتر، یک «سنسور موقعیت» واحد، کار هر دو را با دقت بسیار بالاتر انجام می‌دهد.

۴. آیا می‌توان سنسور کلاچ را حذف کرد یا یکسره کرد؟ از نظر فنی بله، اما این کار به‌شدت خطرناک و غیرحرفه‌ای است. حذف این سنسور به معنای از کار انداختن سیستم ایمنی استارت و از کار انداختن کروز کنترل است. همچنین می‌تواند در فرایند تعویض دنده اختلال ایجاد کرده و مصرف سوخت را بالا ببرد. هرگز این کار را انجام ندهید.
