آشنایی با استارت خودرو – وظیفه استارت خودرو

آیا تا به حال برایتان پیش آمده است که مشتری با شکایت از «استارت نخوردن خودرو» به تعمیرگاه شما مراجعه کند و شما پس از ساعت‌ها کلنجار رفتن با قطعات، متوجه شوید مشکل نه از خود استارت، بلکه از یک قطعه کوچک الکترونیکی یا افت ولتاژ در مسیری پنهان بوده است؟ در دنیای مدرن تعمیرات خودرو، دوران «تعویض قطعه به جای عیب‌یابی» به پایان رسیده است. یک برق‌کار حرفه‌ای کسی است که پیش از باز کردن حتی یک پیچ، با تحلیل دقیق مدار و نقشه‌خوانی، محل دقیق عیب را شناسایی کند.

سیستم استارت خودرو، دروازه ورود به دنیای عملکرد پیشرانه است. اگر این سیستم به‌درستی کار نکند، بهترین خودروهای دنیا هم چیزی جز یک توده آهن ساکن نخواهند بود. در این مقاله جامع، قصد داریم از صفر تا صد سیستم استارت را کالبدشکافی کنیم؛ از بررسی مسیر جریان الکتریکی در خودروهای داخلی گرفته تا پیچیدگی‌های یونیت‌های کنترل در خودروهای چینی، کیا و هیوندای.

کالبدشکافی مدار برقی استارت؛ از سوئیچ تا اتوماتیک

برای درک عمیق سیستم استارت، باید بدانیم که این قطعه در واقع یک موتور الکتریکی بسیار قدرتمند است که انرژی الکتریکی باتری را به انرژی مکانیکی تبدیل می‌کند تا میل‌لنگ به گردش درآید. اما این قدرت عظیم نیازمند یک سیستم کنترلی دقیق است.

نقش رله استارت در حفاظت از سیم‌کشی

بسیاری از هنرجویان در دوره‌های آموزش برق خودرو می‌پرسند که چرا جریان مستقیم را از سوئیچ به استارت وصل نمی‌کنند؟ پاسخ ساده است: استارت در لحظه پیک خود، جریانی بین ۱۰۰ تا ۳۰۰ آمپر (و در برخی خودروها بیشتر) مصرف می‌کند. عبور چنین جریانی از داخل سوئیچ، باعث ذوب شدن کنتاکت‌ها و آتش‌سوزی سیم‌کشی می‌شود.

رله استارت به عنوان یک واسطه عمل می‌کند. شما با چرخاندن سوئیچ، یک جریان ضعیف (حدود ۵ تا ۱۰ آمپر) را به بوبین رله می‌فرستید. رله تحریک شده و کنتاکت‌های داخلی آن، جریان قوی را به اتوماتیک استارت هدایت می‌کنند. این ساختار، ضامن طول عمر سیم‌کشی و ایمنی خودرو است.

تحلیل پایه ۵۰ و ۳۰ در اتوماتیک استارت (نقشه برقی)

در نقشه‌خوانی استارت، دو پایه اصلی روی اتوماتیک (سلونوئید) وجود دارد که هر تعمیرکاری باید مثل کف دست با آن‌ها آشنا باشد:

1. پایه ۳۰: این پایه مستقیماً با یک کابل ضخیم به قطب مثبت باتری متصل است. در اینجا همیشه برق ۱۲ ولت مستقیم (Direct Battery) وجود دارد.
2. پایه ۵۰: این پایه ورودی فرمان است. زمانی که سوئیچ را در وضعیت استارت قرار می‌دهید، برق به این پایه می‌رسد تا بوبین اتوماتیک فعال شود.

فراموش نکنید که اتوماتیک استارت دو وظیفه هم‌زمان دارد: اول، جلو راندن دنده استارت برای درگیری با فلایویل؛ دوم، برقراری اتصال پل درونی برای رساندن برق اصلی به موتور استارت.

علائم خرابی استارت که شما را به اشتباه می‌اندازد

تشخیص اشتباه، نه تنها وقت شما را تلف می‌کند، بلکه باعث تحمیل هزینه‌های اضافی به مشتری و کاهش اعتبار شما می‌شود. در اینجا به دو چالش رایج می‌پردازیم.

تفاوت صدای «تیک‌تیک» ناشی از ضعف باتری با خرابی سلونوئید

صدای تیک‌تیک سریع (Rapid Clicking) معمولاً نشانه کمبود توان الکتریکی است. وقتی ولتاژ باتری زیر ۱۰.۵ ولت باشد، بوبین اتوماتیک قدرت کافی برای نگه داشتن کنتاکت‌ها را ندارد؛ در نتیجه مدام وصل و قطع می‌شود. اما صدای تک‌تیک (Single Click) که با هر بار استارت زدن فقط یک‌بار شنیده می‌شود، اغلب نشان‌دهنده خرابی تیغه‌های مسی داخل اتوماتیک یا تمام شدن زغال‌هاست.

چرا استارت در حالت داغ گیر می‌کند؟ (مشکلات بوش و آرمیچر)

این یکی از معماهای رایج برای تعمیرکاران تازه‌کار است. خودرو در حالت سرد به‌راحتی روشن می‌شود، اما بعد از نیم ساعت رانندگی و گرم شدن موتور، استارت سنگین می‌چرخد (اصطلاحاً می‌بندد). علت اصلی این پدیده، استهلاک بوش‌ها یا تاب داشتن آرمیچر است. با گرم شدن قطعات، فواصل مابین آرمیچر و بالشتک‌ها تغییر کرده و به دلیل انبساط، اصطکاک افزایش می‌یابد. در این حالت، جریان مصرفی استارت به‌شدت بالا می‌رود اما گشتاور خروجی آن ناچیز است.

آموزش تست‌های تخصصی سیستم استارت (بدون باز کردن قطعه)

به عنوان یک متخصص که دوره‌های آموزش تعمیرات کیا و هیوندای را گذرانده، باید بدانید که در خودروهای پیشرفته، دسترسی به استارت بسیار دشوار است. پس باید بتوانید روی کار تست بگیرید.

تست افت ولتاژ (Voltage Drop Test) در مسیر مثبت و منفی

این تست، دقیق‌ترین روش برای شناسایی کابل‌های پوسیده و اتصالات ضعیف است.

• مسیر مثبت: پروب مثبت مولتی‌متر را روی قطب مثبت باتری و پروب منفی را روی پایه ۳۰ استارت قرار دهید. هنگام استارت زدن، افت ولتاژ نباید بیش از ۰.۵ ولت باشد.
• مسیر منفی: پروب منفی را روی بدنه استارت و پروب مثبت را روی قطب منفی باتری بگذارید. در لحظه استارت، افت ولتاژ نباید از ۰.۲ ولت تجاوز کند.

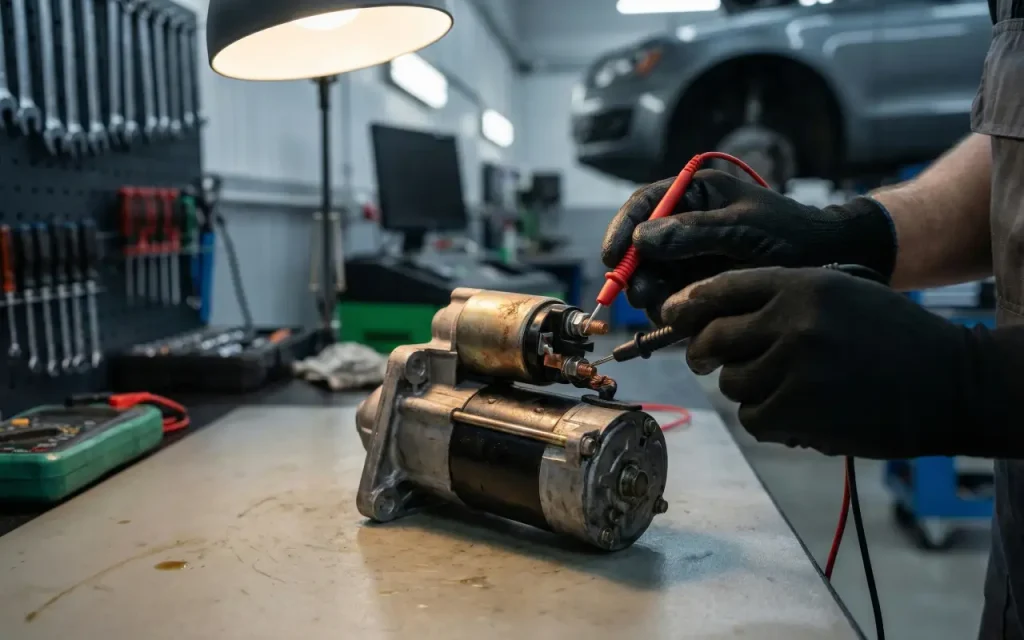

تست آمپر کشی استارت با کلمپ‌متر

با استفاده از یک آمپرمتر کلمپی DC، جریان مصرفی کابل اصلی استارت را اندازه بگیرید. اگر جریان بیش از حد مجاز (مثلاً بالای ۲۵۰ آمپر برای یک خودروی ۴ سیلندر معمولی) باشد، نشان‌دهنده گیر مکانیکی یا اتصال کوتاه در سیم‌پیچ‌های استارت است.

قلق‌های تعمیر استارت در خودروهای چینی (MVM، جک و لیفان)

تعمیر خودروهای چینی چالش‌های خاص خود را دارد. در بسیاری از مدل‌های چینی مانند جک S5 یا لیفان ۶۲۰، سیستم ایموبلایزر و یونیت‌های الکترونیکی به‌صورت مستقیم بر مدار استارت نظارت دارند.

یکی از نکات کلیدی که در آموزش تعمیرات خودروهای چینی بر آن تأکید می‌کنیم، نقش یونیت BSI یا BCM است. در برخی مدل‌ها، رله استارت مستقیماً در داخل جعبه فیوز هوشمند (یونیت BCM) تعبیه شده است. اگر یونیت، خطایی در سیستم ترمز (در خودروهای اتوماتیک) یا سیستم ایموبلایزر دریافت کند، فرمان خروجی به استارت را قطع می‌کند. بنابراین، اگر برق به پایه ۵۰ نمی‌رسد، حتماً با دستگاه دیاگ، وضعیت پارامترهای اجازه استارت را بررسی کنید.

دوره برق و انژکتور و آپشنال خودروهای چینی

20.000.000 تومان – 50.000.000 تومانPrice range: 20.000.000 تومان through 50.000.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

راهنمای تست آرمیچر با دستگاه گرولر و مولتی‌متر

اگر استارت را باز کردید، تست آرمیچر حیاتی است.

1. دستگاه گرولر: آرمیچر را روی دستگاه قرار دهید و یک تیغه اره روی آن بگیرید. اگر تیغه در یک نقطه خاص شروع به لرزش کرد، آن کلاف اتصال کوتاه دارد.
2. تست اتصال به بدنه: با مولتی‌متر (در حالت بوق یا اهم‌متر)، عدم اتصال بین کلکتور و بدنه فلزی آرمیچر را چک کنید. مقاومت باید بی‌نهایت باشد.

جدول عیب‌یابی سریع سیستم استارت

نتیجه‌گیری: مسیر حرفه‌ای شدن از اینجا می‌گذرد

سیستم استارت خودرو پیچیده‌تر از یک موتور ساده است؛ این سیستم ترکیبی از الکترومکانیک و کنترل‌های الکترونیکی مدرن است. در این مقاله آموختیم که چگونه با استفاده از تست‌های افت ولتاژ و آمپرکشی، بدون باز کردن بی دلیل قطعات، عیب را ردیابی کنیم. همچنین به اهمیت یونیت‌های کنترل در خودروهای چینی و تفاوت‌های ظریف در صداهای خرابی پی بردیم.

اگر می‌خواهید از یک تعویض‌کار ساده به یک مهندس عیب‌یاب تبدیل شوید، مطالعه تئوری تنها قدم اول است. دنیای خودرو با سرعت عجیبی به سمت الکترونیکی شدن پیش می‌رود. در آکادمی کارنو مهارت، ما محیطی را فراهم کرده‌ایم که شما بتوانید روی واقعی‌ترین خودروها و با به‌روزترین تجهیزات، تجربه کسب کنید.

بازار کار برق خودرو تشنه نیروهای متخصص است که بتوانند سیستم‌های پیچیده خودروهای کیا، هیوندای و چینی را به‌درستی تحلیل کنند. با شرکت در دوره‌های ما، شما نه تنها دانش فنی، بلکه اعتمادبه‌نفس لازم برای پذیرش هرگونه خودروی لوکس و مدرن را به دست خواهید آورد.

• برای مشاهده ویدیوهای آموزشی رایگان و نکات روزانه، پیج اینستاگرام کارنو مهارت را دنبال کنید.
• جهت مشاوره رایگان و ثبت‌نام در دوره‌های جامع آموزش برق خودرو، همین حالا با کارشناسان ما تماس بگیرید.

دوره برق و انژکتور و آپشنال خودروهای کره ای

20.000.000 تومان – 50.000.000 تومانPrice range: 20.000.000 تومان through 50.000.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در 42 فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

سوالات متداول

۱. آیا ضعیف بودن باتری می‌تواند باعث سوختن استارت شود؟

بله. ولتاژ پایین باعث افزایش آمپر مصرفی می‌شود. این جریان بالا حرارت زیادی در سیم‌پیچ‌ها ایجاد کرده و می‌تواند منجر به سوختن لاک سیم‌ها و اتصال کوتاه شود.

۲. چرا گاهی با ضربه زدن به بدنه استارت، ماشین روشن می‌شود؟

این حرکت معمولاً زمانی جواب می‌دهد که زغال‌های استارت تمام شده باشند یا در جای خود گیر کرده باشند. ضربه باعث می‌شود زغال لحظه‌ای با کلکتور تماس پیدا کند. این یک راه حل موقت است و استارت باید سریعاً سرویس شود.

۳. تفاوت استارت خودروهای چینی با خودروهای داخلی در چیست؟

از نظر مکانیکی شباهت زیادی دارند، اما از نظر کنترلی، خودروهای چینی اغلب از شبکه CAN و یونیت‌های مرکزی برای تحریک رله استارت استفاده می‌کنند که عیب‌یابی را نیازمند استفاده از دیاگ می‌کند.

۴. هزینه تعمیر استارت بیشتر است یا تعویض آن؟

در اکثر موارد، تعمیر و سرویس (تعویض زغال، بوش و اتوماتیک) بسیار به‌صرفه‌تر از تعویض کامل است، مگر اینکه سیم‌پیچ آرمیچر یا بالشتک سوخته باشد.
