رله خودرو چیست؟

صدای یک «تق» ضعیف از جعبه‌فیوز می‌شنوید اما چراغ‌ها روشن نمی‌شوند؟ استارت می‌زنید ولی پمپ بنزین وارد مدار نمی‌شود؟ این مشکلات، که می‌توانند هر تعمیرکاری را برای مدتی درگیر کنند، اغلب به یک قطعه کوچک اما حیاتی به نام رله مربوط می‌شوند. رله‌ها، این کلیدهای الکترومکانیکی هوشمند، در سراسر سیستم برق خودرو پخش شده‌اند و وظیفه مدیریت جریان‌های الکتریکی بالا را بر عهده دارند. تسلط بر روش تست رله خودرو یکی از مهارت‌های بنیادی و ضروری برای هر متخصص برق و انژکتور خودرو است.

در این مقاله جامع، قصد داریم به صورت کاملاً عملی و قدم‌به‌قدم، شما را با دنیای رله‌ها آشنا کنیم. از شناخت انواع رله و درک وظایف آن‌ها گرفته تا بررسی علائم خرابی و مهم‌تر از همه، آموزش روش‌های دقیق عیب‌یابی و تست، همه چیز را پوشش خواهیم داد. اگر می‌خواهید مشکلات برقی خودرو را سریع‌تر و با اطمینان بیشتری حل کنید، این راهنما برای شما نوشته شده است.

رله خودرو چیست و چرا اهمیت دارد؟

تصور کنید می‌خواهید یک دستگاه بسیار قدرتمند را با یک کلید کوچک و ظریف روشن کنید. اگر جریان بالای مورد نیاز آن دستگاه مستقیماً از کلید شما عبور کند، در کسری از ثانیه کلید ذوب خواهد شد. رله دقیقاً برای حل این مشکل طراحی شده است.

رله (Relay) یک کلید الکترومکانیکی است که با دریافت یک سیگنال الکتریکی ضعیف (مثلاً از ECU یا یک کلید روی داشبورد)، یک مدار با جریان بسیار قوی‌تر را قطع یا وصل می‌کند.

این قطعه از دو بخش اصلی تشکیل شده است:

1. مدار فرمان (بوبین): یک سیم‌پیچ که با دریافت جریان ضعیف، به یک آهنربای موقت تبدیل می‌شود.
2. مدار قدرت (کنتاکت‌ها): یک کلید فلزی که تحت تأثیر میدان مغناطیسی بوبین، حرکت کرده و جریان اصلی را وصل یا قطع می‌کند.

به زبان ساده، شما با یک جریان ضعیف به رله دستور می‌دهید و رله به جای شما، کلید یک جریان قوی (مانند جریان پمپ بنزین خودرو، فن رادیاتور، چراغ‌های اصلی یا بوق) را می‌زند. این کار باعث می‌شود سیم‌کشی‌های داخل کابین خودرو نازک‌تر، کلیدها ارزان‌تر و سیستم برق خودرو ایمن‌تر باشد.

انواع رله‌های پرکاربرد در خودرو

رله‌ها بر اساس ساختار و کاربردشان به انواع مختلفی تقسیم می‌شوند. شناخت این دسته‌بندی به شما در فرآیند عیب‌یابی کمک شایانی می‌کند.

رله‌های تک کنتاکت

این‌ها ساده‌ترین و رایج‌ترین نوع رله‌ها هستند که معمولاً ۴ پایه دارند.

• رله Normally Open (NO): در حالت عادی، مدار قدرت آن قطع است. با برق‌دار شدن بوبین، کنتاکت وصل شده و جریان برقرار می‌شود. اکثر رله‌های خودرو (مثل رله پمپ بنزین، رله چراغ‌ها) از این نوع هستند.
• رله Normally Closed (NC): این رله برعکس مدل قبلی عمل می‌کند. در حالت عادی مدار آن وصل است و با فعال شدن بوبین، مدار قطع می‌شود. کاربرد این نوع رله‌ها کمتر است.

رله‌های ۵ پایه (Change-over)

این رله‌ها یک ورودی مشترک (پایه ۳۰) و دو خروجی (پایه‌های ۸۷ و 87a) دارند. در حالت عادی، پایه ۳۰ به پایه 87a (خروجی NC) متصل است. وقتی بوبین فعال می‌شود، ارتباط با 87a قطع و پایه ۳۰ به پایه ۸۷ (خروجی NO) متصل می‌شود. از این رله‌ها برای کنترل موتورهای دو جهته یا سیستم‌هایی که نیاز به تغییر وضعیت دارند، استفاده می‌شود.

رله دوبل

یکی از مهم‌ترین رله‌های موجود در خودروهای انژکتوری، رله دوبل است. این قطعه در واقع مجموعه‌ای از دو یا چند رله در یک بدنه واحد است که وظیفه برق‌رسانی به اجزای کلیدی سیستم سوخت‌رسانی مانند ECU، پمپ بنزین، انژکتورها و کوئل را بر عهده دارد. خرابی آن می‌تواند باعث روشن نشدن خودرو شود.

رله فن

همان‌طور که از نامش پیداست، رله فن وظیفه کنترل روشن و خاموش شدن فن رادیاتور را برای تنظیم دمای موتور بر عهده دارد. این رله سیگنال خود را از ECU یا فشنگی آب دریافت می‌کند و با فعال کردن فن، از جوش آوردن خودرو جلوگیری می‌کند.

علائم خرابی رله خودرو

خرابی رله می‌تواند علائم متنوعی ایجاد کند که گاهی با مشکلات دیگر اشتباه گرفته می‌شود. اگر با موارد زیر مواجه شدید، حتماً به سلامت رله‌ها شک کنید:

• عمل نکردن یک قطعه برقی: ساده‌ترین علامت است. مثلاً بوق کار نمی‌کند، پمپ بنزین فعال نمی‌شود یا چراغ‌های نور بالا روشن نمی‌شوند.
• کارکرد منقطع و نامنظم: قطعه‌ای مانند فن یا پمپ بنزین، به صورت اتفاقی قطع و وصل می‌شود. این مشکل می‌تواند به دلیل اتصال ضعیف داخل رله باشد.
• شنیدن صدای «کلیک» سریع و ممتد از جعبه‌فیوز: این صدا نشان می‌دهد که بوبین رله در حال قطع و وصل شدن سریع است اما کنتاکت قدرت به درستی عمل نمی‌کند یا ولتاژ کافی به آن نمی‌رسد.
• روشن ماندن یک قطعه پس از خاموش کردن: در موارد نادر، ممکن است کنتاکت‌های داخلی رله به یکدیگر «جوش» بخورند و حتی پس از قطع برق بوبین، مدار قدرت همچنان وصل بماند.
• داغ شدن بیش از حد رله: اگر بدنه رله به طور غیرعادی داغ می‌شود، نشانه وجود مقاومت اضافی یا عبور جریان بیش از حد مجاز است.

آموزش گام‌به‌گام تست رله خودرو

تست رله خودرو فرآیند پیچیده‌ای نیست، اما به دقت و ابزار مناسب نیاز دارد. در ادامه دو روش عملی را توضیح می‌دهیم.

ابزارهای مورد نیاز

• مولتی‌متر دیجیتال: برای اندازه‌گیری مقاومت و تست پیوستگی.
• منبع تغذیه ۱۲ ولت: می‌توانید از باتری خود خودرو استفاده کنید.
• سیم‌های جامپر: برای اتصال موقت پایه‌ها.

قدم اول: شناسایی پایه‌های رله

قبل از هر کاری، باید پایه‌های رله را بشناسید. روی بدنه اکثر رله‌های استاندارد، اعداد زیر حک شده‌اند:

• پایه ۸۵ و ۸۶: این دو پایه، ورودی و خروجی بوبین یا مدار فرمان هستند. جهت اتصال مثبت و منفی در اکثر رله‌های معمولی تفاوتی ندارد (مگر اینکه رله دارای دیود داخلی باشد).
• پایه ۳۰: ورودی اصلی برق مدار قدرت است که معمولاً مستقیماً از باتری (با یک فیوز در مسیر) تغذیه می‌شود.
• پایه ۸۷: خروجی اصلی مدار قدرت است که به مصرف‌کننده (مثلاً پمپ بنزین) متصل می‌شود.
• پایه 87a (در رله‌های ۵ پایه): خروجی دوم که در حالت غیرفعال بودن رله، به پایه ۳۰ متصل است.

نکته مهم: همیشه قبل از تست، دیاگرام روی بدنه رله را بررسی کنید. این دیاگرام به وضوح نقشه داخلی و عملکرد پایه‌ها را به شما نشان می‌دهد.

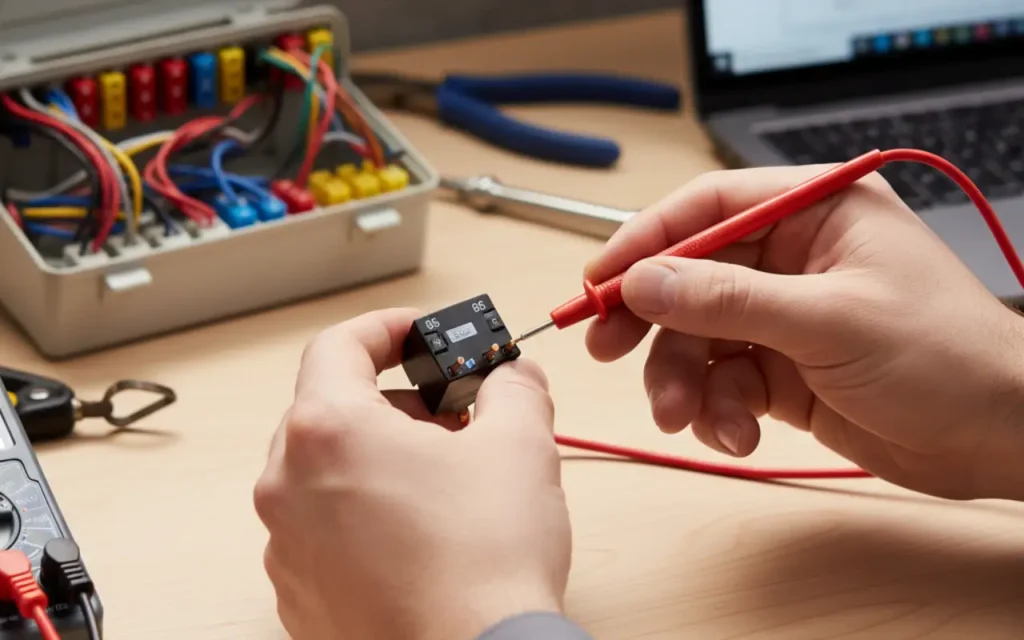

قدم دوم: روش تست رله خودرو با مولتی‌متر

این روش دقیق‌ترین راه برای اطمینان از سلامت کامل رله است.

1. تست مقاومت بوبین:
   • مولتی‌متر را روی حالت اُهم (Ω) قرار دهید.
   • پراب‌های مولتی‌متر را به پایه‌های ۸۵ و ۸۶ متصل کنید.
   • یک رله سالم باید مقاومتی بین ۵۰ تا ۱۲۰ اهم نشان دهد. اگر مقاومت بی‌نهایت (OL) بود، یعنی سیم‌پیچ داخلی قطع شده و رله خراب است. اگر مقاومت صفر بود، سیم‌پیچ اتصال کوتاه شده است.
2. تست پیوستگی کنتاکت‌ها (حالت غیرفعال):
   • مولتی‌متر را روی حالت پیوستگی یا بیزر (Continuity) قرار دهید.
   • در یک رله ۴ پایه، پراب‌ها را به پایه‌های ۳۰ و ۸۷ وصل کنید. نباید هیچ ارتباطی وجود داشته باشد و مولتی‌متر باید سکوت کند.
   • در یک رله ۵ پایه، با اتصال پراب‌ها به پایه‌های ۳۰ و 87a، باید صدای بوق را بشنوید که نشانه وجود اتصال است.
3. تست عملکرد رله زیر بار:
   • با استفاده از سیم‌های جامپر، برق ۱۲ ولت را به پایه‌های ۸۵ و ۸۶ اعمال کنید (مثبت به یک پایه و منفی به دیگری).
   • بلافاصله پس از اتصال برق، باید صدای واضح «کلیک» از رله شنیده شود. این صدا نشانه حرکت کردن کنتاکت داخلی است.
   • در حالی که بوبین برق‌دار است، تست پیوستگی را دوباره انجام دهید.
   • پراب‌های مولتی‌متر را به پایه‌های ۳۰ و ۸۷ وصل کنید. این بار باید صدای بوق را بشنوید که یعنی کلید قدرت وصل شده است.
   • اگر رله ۵ پایه است، ارتباط بین پایه‌های ۳۰ و 87a باید قطع شده باشد.

اگر رله در هر یک از این مراحل شکست بخورد، معیوب است و باید تعویض شود.

روش سریع: تست رله با جابه‌جایی

اگر مولتی‌متر در دسترس ندارید، می‌توانید از این روش ساده استفاده کنید.

1. یک رله کاملاً مشابه (از نظر تعداد پایه، آمپر و نقشه داخلی) که از سلامت آن مطمئن هستید را در خودرو پیدا کنید (مثلاً رله بوق یا چراغ‌ها).
2. رله مشکوک را از جای خود خارج کرده و رله سالم را به جای آن قرار دهید.
3. سیستم مربوطه را تست کنید. اگر مشکل برطرف شد (مثلاً پمپ بنزین کار کرد)، پس رله اولیه خراب بوده است.

هشدار: هرگز از رله‌ای با مشخصات متفاوت برای این تست استفاده نکنید. استفاده از رله با آمپر پایین‌تر می‌تواند باعث سوختن آن و آسیب به سیستم برقی شود.

مبحث تست رله خودرو یکی از پایه‌ای‌ترین مهارت‌ها در دنیای برق و انژکتور است. اما سیستم‌های امروزی خودروها بسیار پیچیده‌تر شده‌اند. یک تعمیرکار حرفه‌ای باید بتواند دیاگرام‌های برقی را تحلیل کند، ارتباط بین یونیت‌های مختلف را درک کرده و عیب‌یابی را به صورت شبکه‌ای انجام دهد.

در آکادمی کارنو مهارت، ما به شما کمک می‌کنیم تا از یک تعمیرکار سنتی به یک متخصص تمام‌عیار تبدیل شوید. در دوره جامع سوخت‌رسانی خودروهای داخلی، شما به صورت کاملاً عملی و کارگاهی، با تمام جزئیات سیستم‌های انژکتوری، از سنسورها و عملگرها گرفته تا تحلیل پارامترها و عیب‌یابی‌های پیچیده آشنا خواهید شد.

برای کسب اطلاعات بیشتر و ثبت‌نام در دوره‌های تخصصی برق و انژکتور خودرو، همین امروز با ما ارتباط بگیرید و آینده شغلی خود را متحول کنید.

دوره آنلاین سوخت رسانی خودروهای داخلی

15.000.000 تومان

با شرکت در این دوره، از سطح مقدماتی تا پیشرفته، مهارت‌های لازم برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای داخلی را کسب کنید. این آموزش جامع، با بهره‌گیری از تجربیات عملی و تدریس مهندس سپهر علیمحمدی، شما را برای ورود به بازار کار آماده می‌کند.

نتیجه‌گیری: تست رله خودرو، مهارتی کلیدی برای هر تعمیرکار

در این مقاله، به طور کامل به بررسی انواع رله، علائم خرابی و مهم‌تر از همه، روش‌های عملی تست رله خودرو پرداختیم. آموختیم که رله یک قطعه ساده اما حیاتی است که خرابی آن می‌تواند کل یک سیستم را از کار بیندازد. با دنبال کردن مراحل تست با مولتی‌متر، می‌توانید با اطمینان کامل سلامت این قطعه را بررسی کرده و از تعویض‌های غیرضروری و اتلاف وقت جلوگیری کنید. به خاطر داشته باشید که تسلط بر این مهارت‌های پایه، سنگ بنای تبدیل شدن به یک متخصص حرفه‌ای در زمینه تعمیرات خودرو است.

برای دیدن صدها نکته آموزشی رایگان، ویدیوهای کارگاهی و ارتباط مستقیم با مهندس سپهر علیمحمدی، صفحه اینستاگرام کارنو مهارت را دنبال کنید. ما هر روز دانش و تجربه خود را با شما به اشتراک می‌گذاریم.

سوالات متداول

۱. تفاوت اصلی رله ۴ پایه و ۵ پایه در چیست؟ رله ۴ پایه یک کلید ساده قطع یا وصل (معمولاً وصل‌شونده) است. اما رله ۵ پایه یک کلید دوطرفه است که می‌تواند بین دو مدار مختلف سوئیچ کند و یک خروجی در حالت فعال و یک خروجی دیگر در حالت غیرفعال دارد.

۲. آیا می‌توانم از هر رله‌ای به جای رله معیوب استفاده کنم؟ خیر. حتماً باید از رله‌ای با ولتاژ، آمپر و نقشه پایه‌های یکسان استفاده کنید. استفاده از رله با آمپر پایین‌تر می‌تواند خطرناک باشد و باعث آتش‌سوزی شود.

۳. چرا رله من صدای «کلیک» می‌دهد اما قطعه مورد نظر کار نمی‌کند؟ این حالت معمولاً به دو دلیل رخ می‌دهد: یا کنتاکت‌های داخلی رله (مدار قدرت) اکسید شده یا سوخته‌اند و جریان را به خوبی عبور نمی‌دهند، یا اینکه برق ورودی به پایه ۳۰ (ورودی قدرت) به دلیل سوختن فیوز یا قطعی سیم، وجود ندارد.

۴. محل قرارگیری رله پمپ بنزین معمولاً کجاست؟ محل رله پمپ بنزین در خودروهای مختلف متفاوت است، اما معمولاً در جعبه‌فیوز داخل محفظه موتور یا زیر داشبورد سمت راننده قرار دارد. برای یافتن محل دقیق، به دفترچه راهنمای خودرو مراجعه کنید.
