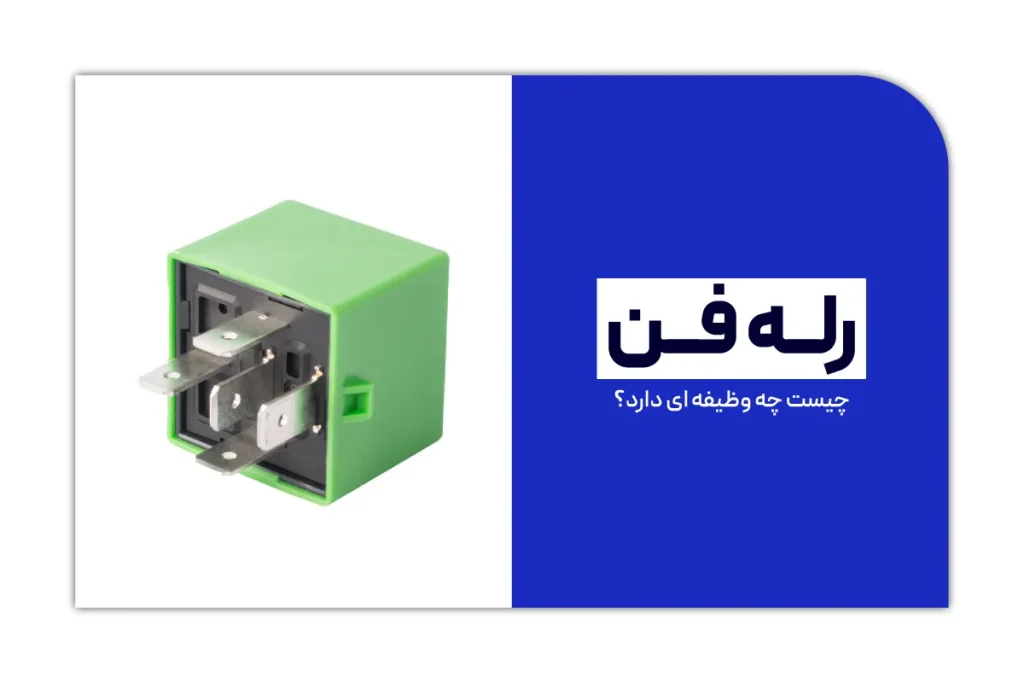

رله فن چیست؟ و چه وظیفه ای دارد؟

رله فن یکی از اجزای حیاتی در سیستم خنک‌کننده خودرو است که نقش اصلی آن کنترل و مدیریت عملکرد فن رادیاتور برای تنظیم دمای موتور است. این قطعه با دریافت سیگنال از سنسور دمای موتور و ارسال فرمان به فن، تضمین می‌کند که موتور در دمای بهینه کار کند و از گرمای بیش از حد یا سرمازدگی جلوگیری شود.

فهرست مطالب

عملکرد صحیح رله فن تأثیر مستقیمی بر راندمان موتور، مصرف سوخت و طول عمر قطعات دارد. اهمیت این قطعه به‌ویژه در خودروهای مدرن که با سیستم‌های پیشرفته مدیریت دما تجهیز شده‌اند، دوچندان است. برای مکانیک‌ها و علاقه‌مندان به خودرو، شناخت کامل رله فن و نحوه نگهداری آن یکی از مهارت‌های ضروری است. مؤسسه آموزشی کارنو با ارائه دوره‌های تخصصی، بهترین انتخاب برای یادگیری و ارتقای دانش شما در این زمینه است.

رله فن چیست؟

رله فن یک قطعه الکترومکانیکی در سیستم خنک‌کننده خودرو است که وظیفه اصلی آن، کنترل و مدیریت جریان برق فن رادیاتور بر اساس دمای موتور است.

وظیفه رله فن چیست؟

رله فن به عنوان یک سوئیچ هوشمند عمل می‌کند که با دریافت سیگنال از ECU یا مستقیماً از سنسور دمای آب، جریان برق را به فن ارسال کرده یا آن را قطع می‌کند. رله فن از اجزایی مانند سیم‌پیچ الکترومغناطیسی، کنتاکت‌ها و بدنه محافظ تشکیل شده است و با استفاده از یک مدار مغناطیسی، فن را در زمان مناسب فعال یا غیرفعال می‌کند.

• یونیت فن چیست

ارتباط رله فن با فن رادیاتور و سنسورهای دمایی در عملکرد صحیح سیستم خنک‌کننده بسیار حیاتی است. سنسور دمای آب، تغییرات دمای مایع خنک‌کننده را به ECU گزارش می‌دهد. در صورت افزایش دمای موتور، ECU سیگنال لازم را برای فعال‌سازی رله فن ارسال می‌کند و این قطعه جریان برق را به فن هدایت می‌کند تا فرآیند خنک‌سازی آغاز شود. عملکرد هماهنگ رله فن با این اجزا، دمای موتور را در محدوده مطلوب حفظ می‌کند، که این امر به افزایش راندمان موتور، کاهش مصرف سوخت و جلوگیری از آسیب به قطعات داخلی موتور کمک می‌کند.

چرا از رله فن استفاده می‌شود؟

رله فن در سیستم خنک‌کننده خودرو به دلیل نیاز به مدیریت دقیق جریان برق و کنترل عملکرد فن رادیاتور طراحی شده است. فن رادیاتور برای خنک‌سازی مایع خنک‌کننده و تنظیم دمای موتور به مقدار زیادی جریان برق نیاز دارد. اگر این جریان مستقیماً از باتری به فن هدایت شود، احتمال گرم شدن سیم‌ها، کاهش عمر باتری و حتی آسیب به سیستم برقی وجود دارد. رله فن به عنوان یک کلید هوشمند و قوی، جریان برق با ولتاژ بالا را به فن منتقل می‌کند، در حالی که سیستم کنترلی با جریان بسیار کم (سیگنال از ECU یا سنسور دما) رله را فعال می‌کند. این طراحی، ایمنی سیستم و دقت کنترل دما را بهبود می‌بخشد.

• رله دوبل چیست

استفاده از رله فن در مقایسه با سیستم‌های مستقیم مزایای بسیاری دارد. اولاً، رله فن به کاهش فشار روی ECU و سایر اجزای کنترلی کمک می‌کند، زیرا نیازی نیست جریان بالا از این اجزا عبور کند. ثانیاً، امکان کنترل چندسرعته فن را فراهم می‌کند، که به بهینه‌سازی فرآیند خنک‌سازی و کاهش مصرف انرژی کمک می‌کند. همچنین، رله فن از سایش زودرس در فن و قطعات مرتبط جلوگیری می‌کند و طول عمر سیستم خنک‌کننده را افزایش می‌دهد. این مزایا باعث شده‌اند که رله فن به یک جزء ضروری در خودروهای مدرن تبدیل شود و عملکردی بهینه‌تر و قابل‌اعتمادتر را تضمین کند.

اجزای رله فن و ساختار آن

نحوه عملکرد رله فن در سیستم خنک‌کننده

رله فن به عنوان یک واسطه هوشمند، سیگنال‌های دریافتی از سنسور دمای موتور یا واحد کنترل الکترونیکی (ECU) را به جریان برق برای فن رادیاتور تبدیل می‌کند. هنگامی که دمای مایع خنک‌کننده از یک حد مشخص فراتر می‌رود، سنسور دمای موتور این افزایش دما را تشخیص داده و اطلاعات را به ECU ارسال می‌کند. ECU با تحلیل این داده‌ها، سیگنال کنترلی را به رله فن ارسال می‌کند. در این مرحله، سیم‌پیچ داخلی رله فعال شده و کنتاکت‌های داخلی را جابه‌جا می‌کند تا مدار برق فن بسته شود و جریان برق از باتری به فن منتقل گردد. این فرآیند تضمین می‌کند که فن رادیاتور تنها در زمان‌های مورد نیاز فعال شود و دمای موتور در محدوده‌ای بهینه باقی بماند.

یکی دیگر از وظایف رله فن، مدیریت سرعت‌های مختلف فن در خودروهای مدرن است. در این سیستم‌ها، فن معمولاً دارای دو یا چند سرعت مختلف است که بر اساس دمای موتور و شرایط کاری فعال می‌شود. رله‌های چندپایه می‌توانند با تغییر اتصال مدارهای برق، سرعت فن را کنترل کنند.

برای مثال، در دماهای پایین‌تر، رله تنها یکی از مدارها را فعال کرده و فن با سرعت پایین کار می‌کند. اما در دماهای بالاتر، با فعال‌سازی مدار دوم، فن با سرعت بیشتری عمل می‌کند. این مدیریت دقیق سرعت فن، علاوه بر بهبود راندمان خنک‌سازی، باعث کاهش مصرف انرژی و افزایش طول عمر فن می‌شود. هماهنگی رله با سیستم‌های مدرن خنک‌کننده، از داغ شدن بیش از حد موتور جلوگیری کرده و کارایی خودرو را تضمین می‌کند.

انواع رله فن

رله فن‌ها بر اساس تعداد پایه‌ها و کاربردشان به دو نوع اصلی تقسیم می‌شوند: رله‌های 4 پایه و رله‌های 5 پایه. هرکدام از این رله‌ها در سیستم خنک‌کننده وظایف متفاوتی دارند و برای خودروهای مختلف با فناوری‌های متنوع طراحی شده‌اند. رله‌های معمولی اغلب در سیستم‌های ساده‌تر استفاده می‌شوند، در حالی که رله‌های پیشرفته قابلیت‌هایی مانند کنترل چندسرعته فن را ارائه می‌دهند.

رله‌های 4 پایه، طراحی ساده‌ای دارند و تنها وظیفه قطع و وصل جریان برق فن را بر عهده دارند. این رله‌ها برای خودروهایی با فن‌های تک‌سرعته مناسب هستند و هزینه کمتری دارند. در مقابل، رله‌های 5 پایه علاوه بر کنترل جریان برق، می‌توانند با فعال کردن پایه اضافی، سرعت‌های مختلف فن را مدیریت کنند و برای خودروهایی با سیستم خنک‌کننده پیشرفته کاربرد دارند. رله‌های پیشرفته‌تر، با بهره‌گیری از فناوری‌های جدید، ارتباط بهتری با ECU دارند و قادرند دمای موتور را با دقت بیشتری کنترل کنند. این رله‌ها باعث افزایش راندمان سیستم خنک‌کننده، کاهش مصرف انرژی و افزایش طول عمر قطعات می‌شوند، که این مزایا آن‌ها را برای خودروهای مدرن به گزینه‌ای ایده‌آل تبدیل کرده است.

علائم خرابی رله فن

خرابی رله فن می‌تواند باعث بروز مشکلاتی در عملکرد سیستم خنک‌کننده خودرو شود. از جمله علائم رایج می‌توان به خاموش نشدن فن اشاره کرد که نشان‌دهنده گیر کردن کنتاکت‌های رله در حالت بسته است. این مشکل می‌تواند به تخلیه باتری و کاهش طول عمر فن منجر شود. در مقابل، عدم کارکرد فن، حتی در دمای بالا، نشانه قطع مدار رله یا خرابی سیم‌پیچ آن است. افزایش دمای موتور، که در اثر کار نکردن به‌موقع فن رخ می‌دهد، می‌تواند به جوش آوردن مایع خنک‌کننده و آسیب جدی به قطعات موتور منجر شود. عملکرد نامناسب رله باعث کاهش راندمان سیستم خنک‌کننده و ایجاد خطراتی نظیر سوختن واشر سرسیلندر یا دیگر آسیب‌های حرارتی به موتور می‌شود.

نگهداری و تعویض رله فن

برای بررسی عملکرد رله فن، استفاده از مولتی‌متر روش مناسبی است. ابتدا جریان برق رله باید چک شود تا اطمینان حاصل شود که کنتاکت‌ها به‌درستی باز و بسته می‌شوند. همچنین، مقاومت سیم‌پیچ داخلی با مولتی‌متر اندازه‌گیری می‌شود تا خرابی احتمالی مشخص گردد. هنگام تعویض، انتخاب رله استاندارد و متناسب با مدل خودرو بسیار حیاتی است، چرا که استفاده از قطعات نامناسب ممکن است باعث آسیب به فن یا دیگر اجزای سیستم شود. در نصب رله، اطمینان از اتصال صحیح پایه‌ها و استفاده از روکش‌های محافظ برای جلوگیری از ورود رطوبت و گرد و غبار، از نکات مهم است. نگهداری منظم و استفاده از قطعات باکیفیت می‌تواند طول عمر سیستم خنک‌کننده را افزایش داده و از خرابی‌های پرهزینه جلوگیری کند.

نقش فناوری و مواد در دوام رله فن

رله فن با استفاده از مواد با کیفیت بالا و فناوری‌های پیشرفته مانند روکش‌های ضدسایش و طراحی عایق‌بندی داخلی، طول عمر و کارایی بهینه را تضمین می‌کند. این اجزا با هم هماهنگ عمل می‌کنند تا جریان برق به‌طور ایمن و دقیق به فن رادیاتور منتقل شود و سیستم خنک‌کننده خودرو با حداکثر بهره‌وری عمل کند.

جدول سوالات متداول درباره رله فن

این جدول سوالات، به نیازهای متخصصان و مکانیک‌ها پاسخ می‌دهد و اطلاعات دقیقی برای درک بهتر عملکرد و نگهداری رله فن ارائه می‌کند.

جمع بندی

رله فن یکی از اجزای حیاتی در سیستم خنک‌کننده خودرو است که وظیفه کنترل و مدیریت جریان برق فن رادیاتور را بر عهده دارد. این قطعه با دریافت سیگنال از ECU یا سنسور دمای موتور، فن را به‌موقع فعال یا غیرفعال می‌کند و نقش مهمی در تنظیم دمای موتور، بهبود راندمان خنک‌سازی و کاهش مصرف انرژی دارد.

خرابی رله می‌تواند به علائمی مانند خاموش نشدن فن، افزایش دمای موتور و جوش آوردن مایع خنک‌کننده منجر شود و در صورت عدم توجه، آسیب‌های جدی به قطعات موتور وارد کند. استفاده از رله‌های استاندارد، بررسی دوره‌ای سیستم و تعویض به‌موقع رله خراب، از مهم‌ترین نکات در نگهداری این قطعه است. اگر می‌خواهید دانش خود را در زمینه سیستم خنک‌کننده و اجزای آن مانند رله فن به‌طور حرفه‌ای ارتقا دهید، دوره‌های تخصصی آکادمی کارنو بهترین گزینه برای شماست.
