واحد قفل مرکزی خودرو چیست و چگونه عیب‌یابی می‌شود؟

صدای «کلیک» هم‌زمان قفل‌شدن تمام درهای خودرو، یکی از آشناترین صداها برای رانندگان امروزی است. این صدای ساده، نتیجه عملکرد سیستمی پیچیده به نام «سیستم قفل مرکزی» است. اما مغز متفکر این سیستم کجاست؟ قطعه‌ای به نام واحد قفل مرکزی خودرو (Central Locking Unit) که گاهی آن را «یونیت قفل مرکزی» یا «کنترل یونیت قفل» نیز می‌نامند.

در گذشته‌ای نه‌چندان دور، راننده مجبور بود درها را یک‌به‌یک قفل کند. اما امروز، قفل مرکزی نه‌تنها یک آپشن رفاهی، بلکه بخشی حیاتی از سیستم امنیت خودرو محسوب می‌شود. برای یک تعمیرکار حرفه‌ای، درک عمیق این سیستم دیگر یک انتخاب نیست، بلکه یک ضرورت است. خرابی این یونیت می‌تواند مشتری شما را کلافه کرده و امنیت خودروی او را به خطر بیندازد.

در این مقاله جامع، ما به کالبدشکافی کامل این قطعه حیاتی می‌پردازیم. از وظایف و اجزای آن گرفته تا شایع‌ترین علائم خرابی و البته، مهم‌ترین بخش برای شما: روش‌های عیب‌یابی و تعمیر آن. اگر می‌خواهید در این زمینه به یک متخصص تبدیل شوید، این مقاله نقطه شروع شماست.

یونیت قفل مرکزی دقیقاً چه کاری انجام می‌دهد؟

اگر سیستم قفل مرکزی (Central Locking Unit) را به بدن انسان تشبیه کنیم، موتورهای قفل‌کننده درها (اکچویتورها) عضلات هستند و واحد قفل مرکزی، مغز سیستم است. این یونیت یک ماژول الکترونیکی (ECU کوچک) است که وظیفه اصلی آن دریافت سیگنال‌های دستور قفل یا باز شدن و ارسال فرمان دقیق به تمام عملگرها است.

وظایف اصلی واحد قفل مرکزی عبارت‌اند از:

1. دریافت سیگنال: این یونیت سیگنال‌ها را از منابع مختلفی دریافت می‌کند:
   • ریموت کنترل: رایج‌ترین روش که سیگنال رادیویی (RF) ارسال می‌کند.
   • سوئیچ قفل‌کن دستی: دکمه‌ای که معمولاً روی پنل در راننده یا کنسول وسط قرار دارد.
   • میکروسوئیچ قفل در: زمانی که قفل درِ راننده (یا گاهی شاگرد) را به‌صورت دستی با کلید می‌چرخانید.
2. پردازش دستور: یونیت سیگنال دریافتی را تحلیل می‌کند که آیا دستور «قفل» است یا «باز».
3. ارسال فرمان (خروجی): پس از پردازش، یونیت ولتاژ (معمولاً با پلاریته معکوس برای باز و بسته شدن) را به‌طور هم‌زمان برای تمام موتورهای عملگر (اکچویتور) درها ارسال می‌کند.
4. ارتباط با سیستم‌های دیگر: در خودروهای مدرن‌تر، یونیت قفل مرکزی با سیستم دزدگیر (Alarm)، چراغ‌های راهنما (برای فلاشر زدن هنگام قفل/باز) و گاهی سیستم ایموبلایزر در ارتباط است.

اجزای اصلی سیستم قفل مرکزی خودرو

برای عیب‌یابی دقیق، ابتدا باید با تمام بازیگران این سیستم آشنا باشید. خرابی هر یک از این بخش‌ها می‌تواند عملکرد کل سیستم را مختل کند.

۱. واحد کنترل مرکزی (ECU)

همان‌طور که گفتیم، این مغز سیستم است. معمولاً یک جعبه پلاستیکی کوچک حاوی برد الکترونیکی (PCB)، چندین رله، خازن، مقاومت و یک میکروکنترلر است. محل قرارگیری آن بسته به نوع خودرو متفاوت است (زیر داشبورد، داخل ستون، یا گاهی داخل خودِ یونیت BCM).

۲. اکچویتور یا عملگر درب

این‌ها موتورهای الکتریکی کوچکی هستند که در داخل هر درب نصب شده‌اند. با دریافت ولتاژ از یونیت مرکزی، یک حرکت خطی (جلو و عقب) یا چرخشی ایجاد می‌کنند که مستقیماً میله قفل را حرکت می‌دهد. اکچویتور درب راننده معمولاً «مستر» (Master) است و دارای میکروسوئیچ‌های اضافی برای ارسال فیدبک به یونیت است.

۳. میکروسوئیچ‌های درب

این‌ها سنسورهای حیاتی سیستم هستند. آن‌ها به یونیت اطلاع می‌دهند که آیا قفل درب (معمولاً درب راننده) به‌صورت دستی با کلید چرخانده شده است یا خیر. خرابی این میکروسوئیچ‌ها یکی از دلایل رایج عملکرد نادرست سیستم است (مثلاً قفل کردن بلافاصله پس از باز کردن).

۴. ریموت کنترل و گیرنده

ریموت، فرستنده سیگنال رادیویی و گیرنده (که اغلب با یونیت مرکزی یکپارچه است یا در نزدیکی آن قرار دارد) دریافت‌کننده آن است.

۵. سیم‌کشی، کانکتورها و فیوزها

رگ‌های حیاتی سیستم هستند. بخش اعظمی از مشکلات قفل مرکزی، نه از یونیت یا اکچویتور، بلکه از قطعی سیم (به‌ویژه در لولای بین درب و بدنه) یا سولفاته‌شدن کانکتورها ناشی می‌شود. همچنین یک فیوز مشخص در جعبه فیوز، وظیفه حفاظت از این مدار را بر عهده دارد.

نکته مهم: در خودروهای بسیار قدیمی (مانند برخی مدل‌های بنز یا پژو ۴۰۵ های اولیه)، سیستم قفل مرکزی به‌جای موتور الکتریکی (برقی)، از سیستم پنوماتیک (بادی) استفاده می‌کرد. در آن سیستم‌ها، یک پمپ باد مرکزی وظیفه ایجاد خلأ یا فشار برای حرکت دادن عملگرها را بر عهده داشت. عیب‌یابی آن‌ها کاملاً متفاوت و بر مبنای نشت هوا بود.

دوره آنلاین سوخت رسانی خودروهای داخلی

15.000.000 تومان

با شرکت در این دوره، از سطح مقدماتی تا پیشرفته، مهارت‌های لازم برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای داخلی را کسب کنید. این آموزش جامع، با بهره‌گیری از تجربیات عملی و تدریس مهندس سپهر علیمحمدی، شما را برای ورود به بازار کار آماده می‌کند.

علائم خرابی واحد قفل مرکزی

چگونه بفهمیم مشکل از خودِ یونیت است یا سایر اجزا؟ برخی علائم، مستقیماً به واحد قفل مرکزی خودرو اشاره دارند. اگر مشتری شما با این موارد مراجعه کرد، باید به یونیت شک کنید:

• عدم پاسخ کامل: سیستم نه با ریموت، نه با کلید و نه با دکمه داخلی کار نمی‌کند (پس از اطمینان از سلامت فیوز).
• عملکرد متناوب (Intermittent): سیستم گاهی کار می‌کند و گاهی نه. این اغلب نشانه لحیم‌سردی (Cold Solder) روی برد یونیت یا خرابی رله‌های داخلی آن است.
• قفل‌کردن یا بازکردن خودبه‌خودی: خودرو در حال حرکت یا در حالت پارک، خودبه‌خود درها را قفل یا باز می‌کند (معروف به Ghost Locking).
• صدای «کلیک» ضعیف از زیر داشبورد: رله‌های داخل یونیت فرمان می‌دهند (صدا می‌دهند) اما ولتاژ کافی به اکچویتورها نمی‌رسد یا اصلاً نمی‌رسد.
• کارنکردن هم‌زمان همه درها: اگر فقط یک در کار نمی‌کند، مشکل معمولاً از اکچویتور یا سیم‌کشی همان در است. اما اگر همه درها هم‌زمان از کار بیفتند (درحالی‌که فیوز سالم است)، یونیت مظنون اصلی است.
• سوختن مکرر فیوز: اگر با تعویض فیوز قفل مرکزی، فیوز جدید بلافاصله یا پس از چند بار استفاده می‌سوزد، احتمالاً در مدار داخلی یونیت یا سیم‌کشی خروجی آن اتصالی شدیدی وجود دارد.

چگونه یونیت قفل مرکزی خودرو را عیب‌یابی کنیم؟

عیب‌یابی این سیستم نیازمند رویکردی منظم است. هرگز مستقیماً سراغ تعویض یونیت نروید. این کار می‌تواند هزینه‌بر و غیرحرفه‌ای باشد.

مرحله اول: بررسی‌های اولیه

1. تست فیوز: اولین قدم همیشه چک‌کردن جعبه فیوز (داخلی و گاهی موتور) است. فیوز مربوط به قفل مرکزی (C.Lock یا Door Lock) را پیدا و با مولتی‌متر تست کنید.
2. تست باتری ریموت: اگر مشکل فقط با ریموت است، باتری آن را چک کنید.
3. بررسی مکانیکی: مطمئن شوید قفل‌ها به‌صورت مکانیکی (با دست) به‌راحتی حرکت می‌کنند و گیر ندارند.

مرحله دوم: تست ریموت و گیرنده

اگر سیستم با دکمه داخلی یا کلید کار می‌کند اما با ریموت نه، مشکل یا از ریموت (نیاز به تعریف مجدد یا تعویض باتری) یا از گیرنده RF است. برای این کار به دستگاه تستر فرکانس ریموت نیاز دارید.

مرحله سوم: بررسی اکچویتورها و سیم‌کشی

اگر سیستم گاهی کار می‌کند یا برخی درها کار نمی‌کنند، به‌احتمال زیاد مشکل در سیم‌کشی است.

1. لولای درها: خرطومی لاستیکی بین درب (مخصوصاً درب راننده) و ستون را باز کنید. این ناحیه به دلیل باز و بسته‌شدن مکرر درب، مستعد شکستگی و قطعی سیم است.

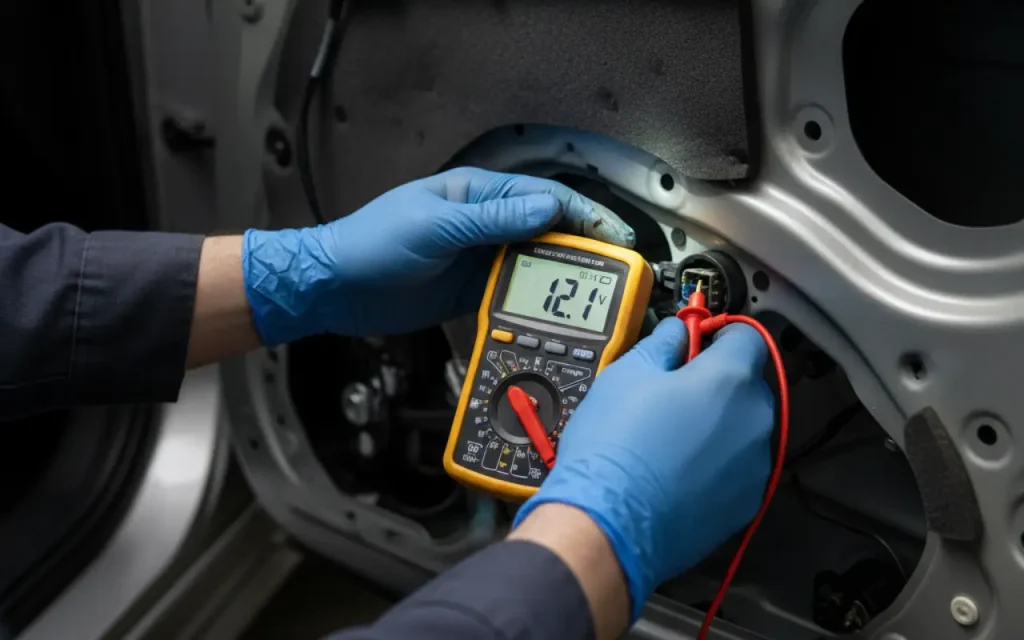

2. تست مستقیم اکچویتور: کانکتور اکچویتور معیوب را جدا کرده و با اعمال ولتاژ ۱۲ ولت مستقیم (با رعایت پلاریته)، آن را تست کنید. اگر کار نکرد، اکچویتور سوخته است.

مرحله چهارم: تست مستقیم یونیت

اگر تمام موارد بالا سالم بودند، نوبت به تست خودِ واحد قفل مرکزی خودرو می‌رسد.

1. پیداکردن یونیت: با استفاده از راهنمای تعمیراتی خودرو، محل دقیق یونیت را پیدا کنید.
2. بررسی تغذیه (برق و بدنه): مهم‌ترین بخش. کانکتور اصلی یونیت را جدا کنید. با استفاده از نقشه سیم‌کشی، پایه‌های برق دائم (B+) و اتصال بدنه (GND) را پیدا کنید. با مولتی‌متر یا لامپ تست، مطمئن شوید که تغذیه یونیت برقرار است. بسیاری از تعمیرکاران مبتدی این مرحله را نادیده می‌گیرند.
3. بررسی سیگنال‌های ورودی (Trigger): پایه‌های مربوط به سیگنال ریموت، میکروسوئیچ در و دکمه داخلی را پیدا کنید. هنگام فعال‌کردن هرکدام، باید تغییر ولتاژ (مثلاً از ۰ به ۱۲ یا برعکس، یا ارسال پالس منفی) را روی آن پایه ببینید.
4. بررسی خروجی‌ها: پایه‌های خروجی به سمت اکچویتورها را پیدا کنید. هنگام زدن دکمه قفل یا باز، باید برای لحظه‌ای کوتاه (کمتر از یک ثانیه) ولتاژ ۱۲ ولت (با پلاریته‌های متفاوت برای قفل و باز) را روی این پایه‌ها مشاهده کنید.

این بخش نیازمند دانش دقیق نقشه‌خوانی و کار حرفه‌ای با مولتی‌متر است. تسلط بر این مباحث پایه‌ای، ستون فقرات موفقیت شما در تعمیرات سیستم‌های الکتریکی است. این مباحث به‌طور کامل و عملی در دوره‌های آموزش برق خودرو در آکادمی کارنو مهارت تدریس می‌شود.

واحد قفل مرکزی در خودروهای مدرن

توجه داشته باشید که در خودروهای امروزی (به‌ویژه خودروهای مجهز به سیستم مالتی‌پلکس یا شبکه CAN)، دیگر قطعه‌ای مجزا به نام «یونیت قفل مرکزی» وجود ندارد. وظایف این یونیت به ماژول بزرگ‌تری به نام BCM (Body Control Module) یا یونیت کنترل بدنه واگذار شده است.

در این خودروها، عیب‌یابی کاملاً متفاوت است. BCM از طریق شبکه با سایر یونیت‌ها (مانند یونیت درب یا SAM) ارتباط برقرار کرده و دستور قفل را صادر می‌کند. عیب‌یابی در این سطح نیازمند دستگاه دیاگ تخصصی برای خواندن کدهای خطا، بررسی پارامترها و تست عملگرها است.

درک این سیستم‌های پیچیده، به‌ویژه در سیستم‌های مالتی‌پلکس، یکی از چالش‌های اصلی در خودروهای چینی و خودروهای وارداتی است که نیاز به دانش عمیق شبکه و پروتکل‌های ارتباطی دارد.

این مباحث به صورت کامل در دوره های آموزش تعمیرات خودروهای چینی کارنو مهارت آموزش داده می‌شود.

دوره برق و انژکتور و آپشنال خودروهای چینی

18.800.000 تومان – 24.900.000 تومانPrice range: 18.800.000 تومان through 24.900.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

تعمیر واحد قفل مرکزی به‌صرفه‌تر است یا تعویض آن؟

فرض کنیم طبق مراحل عیب‌یابی، مطمئن شدید که خودِ یونیت معیوب است. آیا باید فوراً آن را تعویض کرد؟

چه زمانی یونیت قابل تعمیر است؟ خبر خوب این است که بسیاری از خرابی‌های یونیت‌های قفل مرکزی قابل تعمیر هستند. شایع‌ترین مشکلات عبارت‌اند از:

1. لحیم‌سردی (Cold Solder): به دلیل لرزش و تغییرات دما، پایه‌های رله‌ها یا پین‌های کانکتور روی برد دچار ترک‌های ریز و قطعی لحظه‌ای می‌شوند. با هویه‌کاری و شارژ مجدد قلع، مشکل به‌راحتی حل می‌شود.
2. خرابی رله‌های خروجی: رله‌ها قطعات مکانیکی-الکتریکی هستند که عمر مفیدی دارند. کنتاکت‌های آن‌ها به دلیل جرقه‌زدن هنگام قطع و وصل جریان موتورها، فرسوده شده یا می‌چسبند. تعویض این رله‌ها (که معمولاً ارزان هستند) یونیت را به زندگی برمی‌گرداند.
3. سوختن دیودها یا مقاومت‌ها: گاهی قطعات حفاظتی روی برد می‌سوزند که با دانش الکترونیک پایه قابل تعویض هستند.

چه زمانی باید تعویض شود؟ اگر میکروکنترلر اصلی (CPU) یونیت سوخته باشد یا برد به دلیل نفوذ آب به‌شدت آسیب دیده و چندلایه شده باشد، تعمیر آن مقرون‌به‌صرفه یا ممکن نیست.

توصیه تخصصی: تعمیر یونیت به‌جای تعویض آن، نشان‌دهنده سطح بالای تخصص شماست. این کار حاشیه سود شما را به طور چشمگیری افزایش داده و رضایت مشتری را به دلیل کاهش هزینه‌ها جلب می‌کند.

در دوره تخصصی آموزش تعمیرات کیا و هیوندای در کارنو مهارت، با جدیدترین نقشه‌ها و تکنولوژی‌های این خودروها آشنا شوید و درآمد خود را متحول کنید.

دوره برق و انژکتور و آپشنال خودروهای کره ای

18.800.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در ۴۲ فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

نتیجه‌گیری

سیستم قفل مرکزی شاید در نگاه اول ساده به نظر برسد، اما همان‌طور که دیدیم، ترکیبی از مکانیک، الکترونیک و در مدل‌های جدیدتر، دانش شبکه است. تسلط بر عیب‌یابی واحد قفل مرکزی خودرو فقط تعمیر یک آپشن رفاهی نیست؛ بلکه به معنای تأمین امنیت خودروی مشتری و جلب اعتماد کامل اوست.

مشتری که می‌بیند شما به‌جای تعویض گران‌قیمت قطعات، با تخصص خود یونیت را تعمیر می‌کنید، به شما وفادار خواهد ماند.

در کارنو مهارت، ما اعتقاد داریم که یک تعمیرکار حرفه‌ای باید «چرا»ی هر سیستم را بداند. دوره‌های آموزش برق خودرو کارنو مهارت، همگی بر مبنای درک عمیق مدارها، نقشه‌خوانی و عیب‌یابی اصولی طراحی شده‌اند.

پیج اینستاگرام آکادمی کارنو را دنبال کنید تا از نکات آموزشی روزانه و وبینارهای رایگان مطلع شوید.

سوالات متداول

۱. چرا قفل مرکزی فقط با ریموت کار می‌کند ولی با کلید درِ راننده نه؟ به‌احتمال زیاد، میکروسوئیچ داخل قفل درب راننده (که وظیفه ارسال سیگنال دستی به یونیت را دارد) خراب شده یا سیم‌کشی آن قطع است.

۲. چرا بعد از زدن دکمه باز کردن ریموت، درها بلافاصله دوباره قفل می‌شوند؟ این مشکل معمولاً به دلیل خرابی یکی از میکروسوئیچ‌های «لای دری» (Door Ajar Switch) یا میکروسوئیچ داخل یکی از قفل‌ها است. سیستم فکر می‌کند یکی از درها باز مانده یا به‌درستی باز نشده و برای امنیت، دوباره فرمان قفل می‌دهد.

۳. آیا یونیت قفل مرکزی همان BCM است؟ در خودروهای قدیمی‌تر (مانند پراید، پژو ۴۰۵، سمندهای اولیه) یونیت قفل مرکزی یک قطعه مجزا است. اما در خودروهای مدرن‌تر (مانند ۲۰۶، دنا، و اکثر خودروهای چینی، کیا و هیوندای)، وظایف آن در ماژول بزرگ‌تری به نام BCM ادغام شده است.

۴. چرا فقط درب راننده قفل نمی‌شود ولی بقیه درها کار می‌کنند؟ اگر بقیه درها به‌درستی کار می‌کنند، پس یونیت مرکزی سالم است. مشکل به‌احتمال ۹۹ درصد از اکچویتور (موتور قفل‌کن) خودِ درب راننده یا سیم‌کشی همان درب (معمولاً در لولا) است.

۵. آیا برای تعویض یونیت قفل مرکزی نیاز به کددهی (Programming) است؟ در مدل‌های قدیمی‌تر که یونیت مجزا دارند، معمولاً خیر (فقط شاید نیاز به تعریف ریموت‌ها باشد). اما اگر یونیت بخشی از BCM باشد، در بسیاری از خودروها، BCM جدید باید با استفاده از دیاگ برای خودرو پیکربندی و کددهی شود.
