آفتامات دینام (رگولاتور ولتاژ) چیست؟

تصور کنید قلب سیستم برقی خودروی شما، یعنی دینام، بدون هیچ کنترلی شروع به تپیدن کند. گاهی آن‌قدر ضعیف بتپد که خون (برق) کافی به اعضا نرسد و گاهی آن‌قدر قوی که رگ‌ها (سیم‌کشی و قطعات) را منفجر کند. این سناریوی ترسناک، دقیقاً اتفاقی است که بدون حضور قطعه‌ای کوچک اما حیاتی به نام آفتامات دینام (Alternator Regulator) یا رگولاتور تنظیم ولتاژ رخ می‌دهد.

به عنوان یک تعمیرکار حرفه‌ای یا علاقه‌مند به مباحث فنی خودرو، حتماً با مشتریانی مواجه شده‌اید که از نوسان نور چراغ‌ها، خوابیدن باتری یا حتی سوختن پیاپی لامپ‌ها شکایت دارند. ریشه بسیاری از این مشکلات پیچیده، در همین قطعه کوچک نهفته است.

ما معتقدیم که درک عمیق «چرایی» عملکرد قطعات، مهم‌تر از «چگونگی» تعویض آن‌ها است. در این مقاله جامع، به سراغ یکی از کلیدی‌ترین اجزای سیستم شارژ می‌رویم. با ما همراه باشید تا به زبان ساده اما تخصصی، بررسی کنیم که آفتامات دینام چیست، چگونه کار می‌کند و مهم‌تر از همه، چطور آن را عیب‌یابی و تست کنیم.

آفتامات دینام (رگولاتور ولتاژ) چیست؟

اگر دینام (Alternator) را کارخانه تولید برق خودرو در نظر بگیریم، آفتامات دینام، مدیر هوشمند و سخت‌گیر این کارخانه است.

به بیان فنی، آفتامات یا رگولاتور ولتاژ، یک قطعه الکترونیکی (و در گذشته الکترومکانیکی) است که وظیفه اصلی آن، ثابت نگه داشتن ولتاژ خروجی دینام در یک محدوده مشخص و ایمن (معمولاً بین ۱۳.۸ تا ۱۴.۵ ولت) است، صرف نظر از اینکه دور موتور چقدر بالا یا پایین باشد یا چه میزان بار الکتریکی (چراغ‌ها، کولر، سیستم صوتی و…) از سیستم کشیده شود.

این قطعه مانند یک سد عمل می‌کند؛ اجازه نمی‌دهد ولتاژ تولیدی دینام (که می‌تواند با افزایش دور موتور به ۱۶، ۱۷ ولت یا حتی بیشتر هم برسد) مستقیماً به باتری و سایر مصرف‌کننده‌های حساس مانند ECU، پشت آمپر و سنسورها آسیب بزند.

محل قرارگیری آفتامات کجاست؟

در اکثر خودروهای امروزی، آفتامات دینام به صورت یک مجموعه واحد همراه با جازغالی (Holder Brush) در قسمت پشت دینام نصب می‌شود. در برخی مدل‌های قدیمی‌تر یا خاص، ممکن است به صورت یک قطعه جداگانه روی بدنه خودرو نصب شده باشد.

آفتامات دینام چگونه کار می‌کند؟

برای اینکه بدانیم آفتامات چطور ولتاژ را کنترل می‌کند، ابتدا باید خیلی سریع مرور کنیم که دینام چطور برق تولید می‌کند.

دینام بر اساس القای الکترومغناطیسی کار می‌کند. یک آهنربای چرخنده (روتور یا آرمیچر) درون یک سیم‌پیچ ثابت (استاتور) می‌چرخد و برق AC تولید می‌کند. این برق AC سپس توسط دیودها (یکسوکننده) به برق DC تبدیل می‌شود.

اما نکته کلیدی اینجاست: «روتور» یک آهنربای دائمی نیست، بلکه یک آهنربای الکتریکی است. یعنی تا زمانی که به سیم‌پیچ داخل آن برق ندهیم، خاصیت مغناطیسی ندارد و در نتیجه، دینام برقی تولید نمی‌کند.

اینجا نقش آفتامات شروع می‌شود:

1. نظارت (Monitoring): آفتامات به طور مداوم ولتاژ باتری (یا ولتاژ خروجی دینام) را اندازه‌گیری می‌کند.
2. تصمیم‌گیری (Switching):
   • اگر ولتاژ پایین باشد (مثلاً زیر ۱۳.۸ ولت، به دلیل روشن کردن کولر یا دور پایین موتور): آفتامات مسیر برق به روتور را «وصل» می‌کند. روتور مغناطیسی‌تر شده، دینام برق قوی‌تری تولید می‌کند و ولتاژ بالا می‌آید.
   • اگر ولتاژ بالا باشد (مثلاً بالای ۱۴.۵ ولت، به دلیل دور گرفتن موتور): آفتامات مسیر برق روتور را «قطع» (یا ضعیف) می‌کند. خاصیت مغناطیسی روتور کم شده، تولید برق دینام کاهش می‌یابد و ولتاژ به حد استاندارد بازمی‌گردد.

این فرآیند «قطع و وصل» کردن برق روتور، صدها بار در ثانیه اتفاق می‌افتد و نتیجه آن، یک خروجی ولتاژ صاف و پایدار در محدوده ۱۴ ولت است.

نکته تخصصی: در خودروهای مدرن، به‌خصوص سیستم‌های مالتی‌پلکس، گاهی آفتامات مستقیماً توسط ECU موتور (یا واحدی به نام BCM) کنترل می‌شود. در این حالت، ECU بر اساس پارامترهایی مانند دمای باتری، بار موتور و وضعیت کلی شبکه، تصمیم می‌گیرد که ولتاژ شارژ چقدر باشد. اینجاست که اهمیت دوره‌های تخصصی مانند آموزش برق خودرو در کارنو مهارت مشخص می‌شود، زیرا عیب‌یابی فراتر از یک تست ولتاژ ساده می‌رود.

علائم خرابی آفتامات دینام

خرابی آفتامات دینام یکی از شایع‌ترین مشکلات برقی است. از آنجایی که این قطعه هم می‌تواند باعث «کمبود شارژ» و هم «شارژ بیش از حد» (اورشارژ) شود، علائم آن گسترده است. اگر مشتری شما با این موارد مراجعه کرد، حتماً آفتامات را در لیست مظنونین قرار دهید:

۱. روشن شدن چراغ هشدار باتری

این اولین و واضح‌ترین نشانه است. این چراغ فقط به معنی خرابی باتری نیست، بلکه نشان‌دهنده «مشکل در سیستم شارژ» است. چه ولتاژ بیش از حد باشد و چه کمتر از حد، ECU این خطا را تشخیص داده و چراغ را روشن می‌کند.

۲. نوسان نور چراغ‌ها

یکی از کلاسیک‌ترین علائم خرابی آفتامات دینام، نوسان نور چراغ‌های جلو و نورپردازی داخلی است.

• کم‌نور شدن (Dimming): وقتی آفتامات ضعیف عمل کند و ولتاژ پایین بیاید (مخصوصاً در دور آرام)، چراغ‌ها کم‌نور می‌شوند.
• بیش از حد روشن شدن (Brightening) یا سوختن: اگر آفتامات بسوزد و ولتاژ را کنترل نکند (اورشارژ)، با گاز دادن، نور چراغ‌ها به شدت زیاد شده و اغلب منجر به سوختن پیاپی لامپ‌ها می‌شود.

۳. مشکلات باتری (خوابیدن یا جوش آوردن)

• خوابیدن مکرر باتری: اگر آفتامات اجازه ندهد دینام به اندازه کافی باتری را شارژ کند (Undercharging)، باتری به مرور خالی شده و خودرو استارت نمی‌خورد.
• جوش آوردن یا بوی اسید (بوی تخم‌مرغ گندیده): این نشانه خطرناک «اورشارژ» (Overcharging) است. وقتی ولتاژ بالای ۱۵ ولت برود، اسید باتری شروع به جوشیدن می‌کند، آب باتری بخار شده و بوی بد اسید به مشام می‌رسد. این وضعیت می‌تواند باعث باد کردن و ترکیدن باتری شود.

۴. عملکرد نامنظم موتور و قطعات برقی

ECU، انژکتورها، کوئل‌ها و پمپ بنزین خودرو برای کارکرد دقیق به یک ولتاژ ثابت (مثلاً ۱۴ ولت) نیاز دارند. نوسان ولتاژ ناشی از خرابی آفتامات می‌تواند باعث ریپ زدن موتور، خطاهای کاذب سنسورها، قطع و وصل شدن رادیو یا حتی خاموش شدن ناگهانی خودرو شود.

۵. صدای نویز در سیستم صوتی

اگرچه امروزه کمتر شایع است، اما در سیستم‌های صوتی، نوسان ولتاژ می‌تواند خود را به صورت صدای «ویز ویز» یا نویز که با دور موتور هماهنگ است، نشان دهد.

چگونه آفتامات دینام را تست کنیم؟

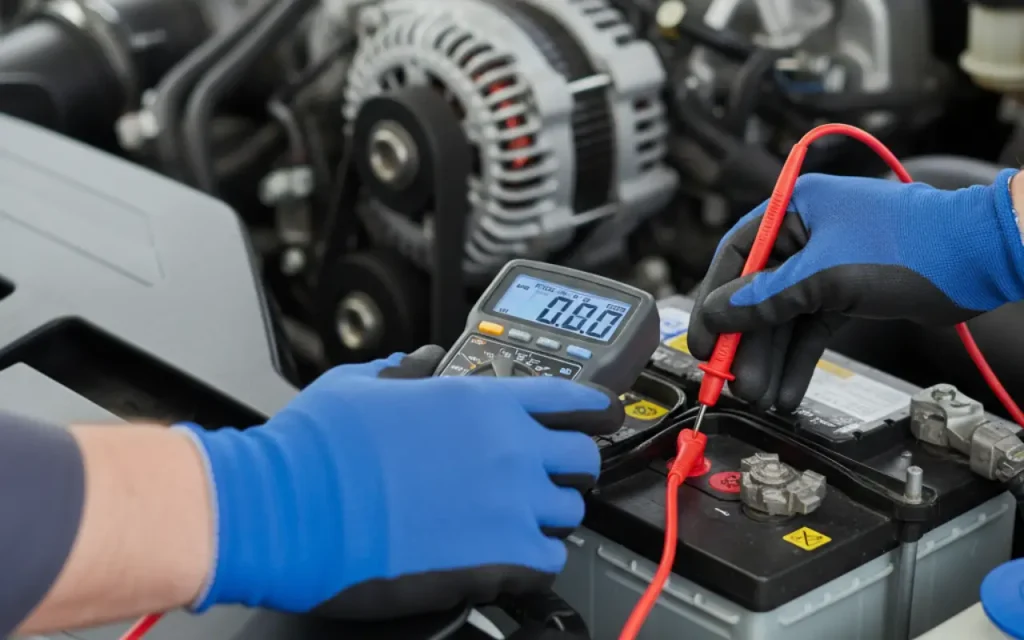

تست آفتامات دینام بخشی از فرآیند تست کلی سیستم شارژ است. شما به یک ابزار ساده اما ضروری نیاز دارید: مولتی‌متر.

هشدار ایمنی: همیشه هنگام کار با باتری و دینام در حال کار، مراقب قطعات متحرک (تسمه) و اتصال کوتاه باشید.

مرحله ۱: تست ولتاژ باتری در حالت خاموش

1. موتور خودرو را خاموش کنید.
2. مولتی‌متر را روی حالت ولتاژ DC (VDC) تنظیم کنید.
3. پراب قرمز را به قطب مثبت (+) باتری و پراب مشکی را به قطب منفی (-) وصل کنید.
4. نتیجه: یک باتری سالم باید ولتاژی بین ۱۲.۲ تا ۱۲.۸ ولت نشان دهد. اگر ولتاژ زیر ۱۲ ولت است، ابتدا باتری را شارژ یا تعویض کنید، سپس به سراغ تست دینام بروید.

مرحله ۲: تست ولتاژ شارژ در دور آرام

1. خودرو را روشن کنید و اجازه دهید در دور آرام کار کند.
2. تمام مصرف‌کننده‌های برقی (چراغ، کولر، گرمکن و…) را خاموش کنید.
3. دوباره ولتاژ دو سر باتری را اندازه‌گیری کنید.
4. نتیجه: ولتاژ باید به سرعت بالا رفته و در محدود ۱۳.۸ تا ۱۴.۵ ولت ثابت بماند.
   • اگر ولتاژ زیر ۱۳.۵ ولت باشد: یعنی سیستم شارژ ضعیف است (احتمالاً خرابی آفتامات یا دیود دینام).
   • اگر ولتاژ بالای ۱۴.۸ یا ۱۵ ولت برود: قطعاً آفتامات خراب است و در وضعیت «اورشارژ» قرار دارید.

مرحله ۳: تست سیستم شارژ زیر بار

1. در حالی که موتور در دور آرام کار می‌کند، تمام مصرف‌کننده‌های سنگین را روشن کنید (چراغ‌های نور بالا، کولر در آخرین درجه، گرمکن شیشه عقب).
2. ولتاژ را مجدداً چک کنید.
3. نتیجه: ولتاژ ممکن است برای لحظه‌ای افت کند، اما باید بتواند خود را بازیابی کرده و بالای ۱۳.۲ تا ۱۳.۸ ولت نگه دارد. افت شدید ولتاژ زیر ۱۳ ولت، نشانه ضعف در دینام یا آفتامات است.

مرحله ۴: تست اورشارژ

1. از دستیار خود بخواهید دور موتور را به حدود ۲۰۰۰ تا ۲۵۰۰ RPM برساند و نگه دارد (یا کمی گاز بدهید).
2. به دقت صفحه مولتی‌متر را نگاه کنید.
3. نتیجه: ولتاژ نباید تحت هیچ شرایطی از ۱۴.۸ ولت (و در برخی خودروها ۱۴.۵ ولت) فراتر برود. اگر با گاز دادن ولتاژ به ۱۵، ۱۶ ولت یا بیشتر می‌رسد، آفتامات ۱۰۰٪ خراب است و باید فوراً تعویض شود.

اهمیت تشخیص صحیح مشکل در خودروهای مدرن

در گذشته، عیب‌یابی آفتامات ساده بود. اما امروز، تشخیص دقیق تفاوت‌ها حیاتی است.

برای مثال، در برخی سیستم‌های پیشرفته، ECU ممکن است در هوای سرد ولتاژ را تا ۱۴.۸ ولت بالا ببرد (برای شارژ بهتر) و در هوای گرم آن را روی ۱۳.۵ ولت نگه دارد (برای جلوگیری از آسیب به باتری). یک تعمیرکار غیرمتخصص ممکن است این را به اشتباه خرابی آفتامات تشخیص دهد.

اینجاست که تخصص در خودروهای خاص اهمیت می‌یابد. عیب‌یابی سیستم شارژ در یک خودروی کره‌ای مدرن، نیازمند دانش متفاوتی نسبت به یک خودروی داخلی است.

• در دوره‌های آموزش تعمیرات کیا و هیوندای، ما به صورت تخصصی روی سیستم‌های شارژ هوشمند (AMS – Alternator Management System) که توسط ECU کنترل می‌شوند، کار می‌کنیم.

دوره برق و انژکتور و آپشنال خودروهای کره ای

18.800.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در ۴۲ فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

• همچنین در دوره‌های آموزش تعمیرات خودروهای چینی، با توجه به تنوع بالای سیستم‌های برقی در این خودروها، روش‌های تست دینام‌های تحت کنترل شبکه CAN را آموزش می‌دهیم.

دوره برق و انژکتور و آپشنال خودروهای چینی

18.800.000 تومان – 24.900.000 تومانPrice range: 18.800.000 تومان through 24.900.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

نتیجه‌گیری

آفتامات دینام یا رگولاتور ولتاژ، قطعه‌ای حیاتی برای حفظ سلامت باتری و تمام اجزای الکترونیکی گران‌قیمت خودروی شما است. خرابی آن می‌تواند در بهترین حالت منجر به خوابیدن باتری و در بدترین حالت، منجر به سوختن ECU و هزینه‌های هنگفت شود.

درک دقیق نحوه کار آفتامات دینام و تسلط بر علائم خرابی و روش‌های تست آن، یک مهارت اساسی برای هر تعمیرکار حرفه‌ای است. تشخیص اشتباه در این مورد، نه تنها مشکل مشتری را حل نمی‌کند، بلکه می‌تواند منجر به تعویض بیهوده باتری یا دینام شود.

آکادمی کارنو، افتخار دارد که با ارائه دوره‌های تخصصی و کاملاً عملی، دانش فنی شما را به سطح بالاتری ارتقا دهد. اگر به دنبال تسلط کامل بر سیستم‌های برقی و انژکتوری هستید، توصیه می‌کنیم نگاهی به دوره‌های جامع ما، از جمله دوره‌های تخصصی آموزش برق خودرو بیندازید.

برای اطلاع از آخرین نکات فنی، ویدئوهای آموزشی و تاریخ شروع دوره‌ها، حتماً صفحه اینستاگرام کارنو مهارت را دنبال کنید. ما به شما کمک می‌کنیم تا از یک تعمیرکار ساده، به یک متخصص عیب‌یاب تبدیل شوید.

سوالات متداول

۱. آیا آفتامات دینام قابل تعمیر است؟ در ۹۹ درصد موارد، خیر. آفتامات‌های مدرن قطعات الکترونیکی پلمب و یکپارچه (Solid-State) هستند. در صورت خرابی، کل مجموعه آفتامات (که معمولاً همراه با جازغالی است) باید تعویض شود. تلاش برای تعمیر آن مقرون‌به‌صرفه و قابل اعتماد نیست.

۲. عمر مفید آفتامات دینام چقدر است؟ عمر مشخصی ندارد و به عوامل زیادی بستگی دارد (کیفیت قطعه، شرایط کارکرد، سلامت باتری). اما به طور معمول، آفتامات‌ها قطعات بادوامی هستند و ممکن است بیش از ۱۰۰ تا ۱۵۰ هزار کیلومتر بدون مشکل کار کنند.

۳. تفاوت آفتامات دینام با دیود دینام چیست؟ این دو اغلب با هم اشتباه گرفته می‌شوند.

• دیودها (پل دیود): برق متناوب (AC) تولیدی دینام را به برق مستقیم (DC) قابل استفاده برای باتری تبدیل می‌کنند. خرابی آن‌ها معمولاً باعث «کمبود شارژ» می‌شود.
• آفتامات (رگولاتور): ولتاژ DC خروجی را روی حد استاندارد (مثلاً ۱۴ ولت) «تنظیم و ثابت» نگه می‌دارد. خرابی آن هم باعث کمبود شارژ و هم اورشارژ می‌شود.

۴. آیا خرابی آفتامات می‌تواند به ECU آسیب بزند؟ بله، به شدت. این خطرناک‌ترین پیامد خرابی آفتامات است. اگر آفتامات در حالت «اورشارژ» بسوزد و ولتاژ بالای ۱۵ یا ۱۶ ولت به سیستم وارد کند، اولین قربانیان، قطعات حساسی مانند ECU، پشت آمپر، سیستم صوتی و ماژول‌های الکترونیکی خواهند بود.
