قفل برقی فرمان (ESCL) چیست و چرا باعث استارت نخوردن خودروی شما می‌شود؟

تصور کنید با عجله سوار خودروی خود می‌شوید، سوئیچ را می‌چرخانید یا دکمه استارت را فشار می‌دهید، اما هیچ اتفاقی نمی‌افتد! فرمان قفل کرده و خودرو روشن نمی‌شود. باتری سالم است، استارتر مشکلی ندارد، اما یک قطعه کوچک الکترونیکی به نام ESCL (Electronic Steering Column Lock) تصمیم گرفته است که شما را به دردسر بیندازد. این سناریو برای بسیاری از تعمیرکاران و صاحبان خودروهای مدرن، به‌ویژه کیا، هیوندای، رنو و برخی خودروهای چینی، کاملاً آشناست.

اما ESCL چیست و چرا خرابی آن می‌تواند کل سیستم استارت خودرو را فلج کند؟ در این مقاله جامع، قصد داریم به زبان ساده اما تخصصی، به دنیای این قطعه مهم سفر کنیم، با علائم خرابی آن آشنا شویم و راهکارهای عملی برای تشخیص و تعمیر آن را بررسی کنیم. اگر به دنبال درک عمیق این سیستم و حل یکی از رایج‌ترین مشکلات برقی خودروهای امروزی هستید، این مقاله برای شما نوشته شده است.

ESCL چه ارتباطی با سیستم ضد سرقت دارد؟

سیستم‌های ایموبلایزر در چند دهه گذشته پیشرفت چشمگیری داشته‌اند. دیگر از قفل‌های صرفاً مکانیکی خبری نیست؛ امروز با شبکه‌ای از یونیت‌های الکترونیکی هوشمند سروکار داریم که با یکدیگر صحبت می‌کنند تا امنیت خودرو را تضمین کنند. قفل برقی فرمان یا ESCL یکی از بازیگران کلیدی در همین سناریوی امنیتی است.

وظیفه اصلی این قطعه، قفل کردن فیزیکی ستون فرمان پس از خاموش شدن خودرو و خارج کردن سوئیچ است تا از سرقت خودرو از طریق هل دادن یا بکسل کردن جلوگیری شود. ESCL یک جزء حیاتی از سیستم «اسمارت کی» (Smart Key) یا استارت بدون کلید است و به‌طور مستقیم با یونیت‌های مهمی مانند ای سی یو موتور و BCM در ارتباط است. تا زمانی که ESCL باز بودن فرمان را تأیید نکند، اجازه استارت به موتور داده نخواهد شد.

قفل برقی فرمان (ESCL) چگونه کار می‌کند؟

عملکرد ESCL شاید در ظاهر ساده به نظر برسد، اما در باطن، یک فرآیند الکترومکانیکی دقیق است. بیایید مراحل آن را مرور کنیم:

1. ورود به خودرو: وقتی شما با ریموت نزدیک خودرو می‌شوید یا درب را باز می‌کنید، یونیت اسمارت کی حضور شما را تشخیص می‌دهد.
2. فشار دکمه استارت: با فشار دادن دکمه استارت (یا قرار دادن سوئیچ)، سیستم به ESCL دستور می‌دهد که وضعیت خود را بررسی کند.
3. ارتباط و تأیید: ESCL یک کد شناسایی منحصربه‌فرد را با یونیت ایموبلایزر تبادل می‌کند. اگر کدها مطابقت داشته باشند، موتور الکتریکی کوچکی که داخل ESCL قرار دارد، فعال می‌شود.
4. باز شدن قفل: این موتور، یک زبانه فلزی را از روی ستون فرمان به عقب می‌کشد و فرمان را آزاد می‌کند.
5. ارسال سیگنال نهایی: پس از باز شدن موفقیت‌آمیز، ESCL یک سیگنال تأیید به ECU می‌فرستد و اجازه می‌دهد که فرآیند استارت خودرو تکمیل شود.

تفاوت اصلی آن با قفل‌های مکانیکی قدیمی در همین هوشمندی و ارتباط شبکه‌ای است. در سیستم‌های قدیمی، صرفاً چرخش کلید فیزیکی باعث آزاد شدن فرمان می‌شد؛ اما اینجا، یک مجوز الکترونیکی پیچیده نیاز است.

علائم خرابی قفل برقی فرمان (ESCL)

خرابی ESCL معمولاً به‌صورت ناگهانی رخ می‌دهد و می‌تواند راننده را کاملاً غافلگیر کند. به‌عنوان یک تعمیرکار حرفه‌ای، شناخت این علائم به شما کمک می‌کند تا سریع‌تر به سراغ قطعه اصلی بروید. شایع‌ترین نشانه‌های خرابی قفل برقی فرمان عبارت‌اند از:

• قفل ماندن فرمان و عدم چرخش آن: واضح‌ترین علامت است. حتی پس از فشار دادن دکمه استارت، فرمان آزاد نمی‌شود.
• استارت نخوردن خودرو: با وجود اینکه برق پشت آمپر می‌آید و باتری سالم است، خودرو هیچ واکنشی به دکمه استارت نشان نمی‌دهد.

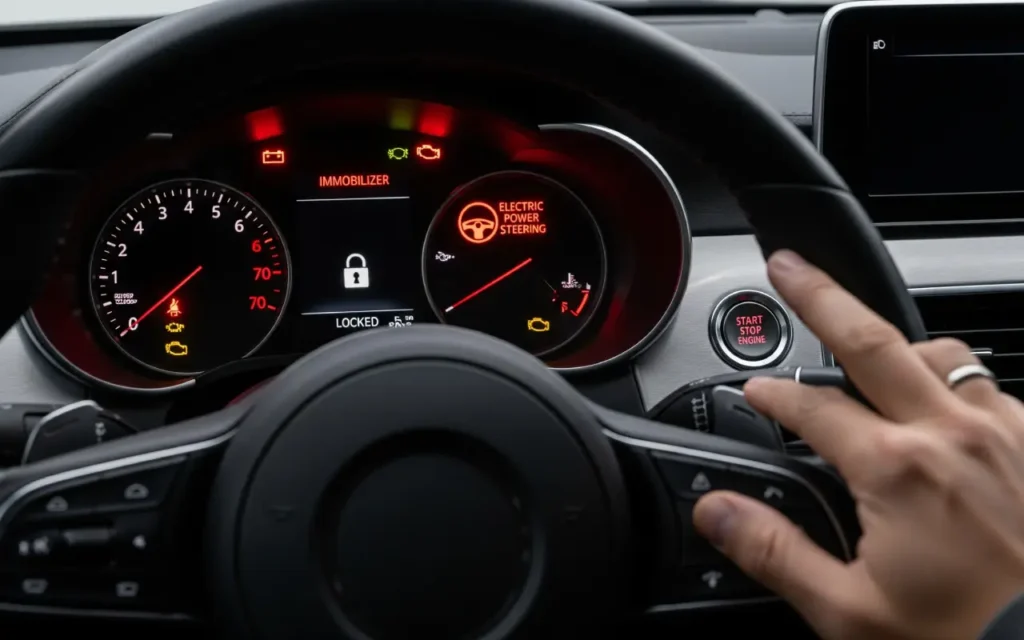

• روشن شدن چراغ‌های هشدار: معمولاً چراغ چک موتور، چراغ ایموبلایزر (با نماد کلید یا قفل) یا چراغ هشدار سیستم EPS روی داشبورد روشن می‌شود.
• شنیدن صدای غیرعادی: گاهی اوقات هنگام فشار دادن دکمه استارت، صدای ضعیف و تکرارشونده‌ای شبیه «تیک تیک» از زیر ستون فرمان به گوش می‌رسد که نشان‌دهنده تلاش ناموفق موتور داخلی ESCL برای آزاد کردن زبانه است.
• عدم شناسایی سوئیچ: در برخی موارد، خودرو پیغام «Key Not Detected» یا «کلید شناسایی نشد» را نمایش می‌دهد، زیرا فرآیند تأیید به دلیل مشکل ESCL کامل نشده است.

چرا قفل برقی فرمان خراب می‌شود؟

هیچ قطعه‌ای تا ابد کار نمی‌کند و ESCL نیز از این قاعده مستثنی نیست. دلایل اصلی خرابی این ماژول را می‌توان در سه دسته تقسیم‌بندی کرد:

1. فرسودگی مکانیکی: رایج‌ترین دلیل است. موتور الکتریکی کوچک و چرخ‌دنده‌های پلاستیکی داخل ماژول ESCL به مرور زمان و با هزاران بار باز و بسته شدن، فرسوده شده و از کار می‌افتند.
2. مشکلات الکترونیکی: خرابی قطعات روی برد الکترونیکی ESCL، مانند میکروکنترلر یا درایور موتور، می‌تواند عملکرد آن را مختل کند. این مشکل گاهی به دلیل نوسانات برق خودرو یا استهلاک طبیعی قطعات الکترونیکی رخ می‌دهد.
3. مشکلات نرم‌افزاری: در موارد نادر، ممکن است داده‌های ذخیره‌شده روی حافظه ESCL دچار اختلال شوند و ماژول دیگر نتواند با سیستم ایموبلایزر ارتباط برقرار کند.

روش‌های تشخیص و عیب‌یابی خرابی ESCL

عیب‌یابی دقیق، نیمی از فرآیند تعمیر است. برای تشخیص مشکل ESCL، مراحل زیر را دنبال کنید:

• قدم اول: استفاده از دستگاه دیاگ: اولین و مهم‌ترین ابزار شما دستگاه دیاگ است. به یونیت‌های Smart Key، BCM و ECU متصل شوید و به دنبال کدهای خطا (DTC) بگردید. کدهایی مانند C1604 یا کدهای مرتبط با «Steering Lock Failure» مستقیماً به ESCL اشاره دارند.
• قدم دوم: گوش دادن دقیق: از راننده بخواهید دکمه استارت را فشار دهد و شما با دقت به صدای ستون فرمان گوش دهید. آیا صدای تلاش موتور ESCL را می‌شنوید؟ اگر هیچ صدایی نمی‌آید، احتمالاً مشکل برقی یا خرابی کامل موتور است. اگر صدای ضعیف و ناموفق می‌آید، احتمالاً مشکل مکانیکی است.
• قدم سوم: بررسی‌های فیزیکی: ولتاژ ورودی به سوکت ESCL را با مولتی‌متر بررسی کنید. آیا برق به ماژول می‌رسد؟ همچنین سیم‌کشی و اتصالات را از نظر سلامت ظاهری چک کنید.

نکته مهم: قبل از محکوم کردن ESCL، همیشه از سلامت باتری خودرو و باتری ریموت اطمینان حاصل کنید. ضعف باتری گاهی می‌تواند ولتاژ کافی برای عملکرد صحیح موتور قفل فرمان را فراهم نکند و علائمی مشابه خرابی ESCL ایجاد کند.

دوره برق و انژکتور و آپشنال خودروهای چینی

20.000.000 تومان – 50.000.000 تومانPrice range: 20.000.000 تومان through 50.000.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

تعمیر ESCL بهتر است یا حذف آن؟

پس از تأیید خرابی ESCL، سه راه پیش روی شماست که هرکدام مزایا و معایب خود را دارند.

1. تعمیر ESCL

در بسیاری از موارد، به‌خصوص زمانی که مشکل از موتور الکتریکی داخلی باشد، می‌توان با باز کردن ماژول و تعویض موتور، آن را با هزینه بسیار کمتری تعمیر کرد. این روش اقتصادی است اما نیازمند دقت و مهارت فنی بالایی است.

2. تعویض با قطعه نو

این راهکار مطمئن‌ترین روش است. شما یک قطعه نو و اصلی را جایگزین قطعه معیوب می‌کنید. اما چالش اصلی، هزینه بالای قطعه و نیاز به تعریف و کدینگ آن با سیستم ایموبلایزر خودرو توسط دستگاه دیاگ تخصصی است. بدون کدینگ صحیح، قطعه نو نیز کار نخواهد کرد.

3. استفاده از شبیه‌ساز

شبیه‌ساز قفل فرمان یک راهکار هوشمندانه و دائمی برای حذف این مشکل است. امولاتور یک برد الکترونیکی کوچک است که جایگزین ماژول ESCL می‌شود. این قطعه، سیگنال‌های «باز بودن فرمان» را برای ایسیو شبیه‌سازی می‌کند و به خودرو اجازه استارت می‌دهد. در واقع، با نصب امولاتور، قفل فیزیکی فرمان برای همیشه حذف می‌شود، اما سیستم ایموبلایزر خودرو همچنان فعال باقی می‌ماند. این روش به دلیل هزینه مناسب و حذف دائمی مشکل، محبوبیت زیادی در میان تعمیرکاران پیدا کرده است.

بررسی تخصصی ESCL در خودروهای چینی و کیا هیوندای

مشکل خرابی ESCL در خودروهایی مانند کیا سراتو (TD)، هیوندای النترا (MD)، رنو سفران و برخی مدل‌های جک و ام‌وی‌ام بسیار شایع است. ساختار ESCL در این خودروها تقریباً مشابه است و اغلب به دلیل فرسودگی موتور داخلی دچار مشکل می‌شوند.

استفاده از شبیه‌ساز در این خودروها یک راه‌حل بسیار کارآمد است، زیرا هزینه تهیه قطعه اصلی آن‌ها نسبتاً بالاست. با این حال، انتخاب یک شبیه‌ساز باکیفیت و نصب صحیح آن اهمیت زیادی دارد تا از بروز مشکلات بعدی جلوگیری شود.

تشخیص و تعمیر تخصصی سیستم‌های پیچیده ضد سرقت نیازمند دانش عمیق و تجربه عملی است. برای یادگیری کامل عیب‌یابی و تعمیر ESCL، ایموبلایزر و سیستم‌های اسمارت کی، در دوره های جامع برق و انژکتور خودروهای کیا و هیوندای در آکادمی کارنو شرکت کنید و به یک متخصص تمام‌عیار تبدیل شوید.

دوره برق و انژکتور و آپشنال خودروهای کره ای

20.000.000 تومان – 50.000.000 تومانPrice range: 20.000.000 تومان through 50.000.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در 42 فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

نتیجه‌گیری

ESCL یک نگهبان الکترومکانیکی برای فرمان خودروی شماست که نقشی حیاتی در سیستم ایمنی و فرآیند استارت ایفا می‌کند. اگرچه خرابی آن می‌تواند بسیار دردسرساز باشد، اما با دانش کافی و ابزار مناسب، تشخیص و رفع آن کار دشواری نیست. یک تعمیرکار حرفه‌ای باید با شناخت دقیق علائم خرابی، روش‌های عیب‌یابی و گزینه‌های مختلف تعمیر یا جایگزینی، بهترین و اقتصادی‌ترین راه‌حل را به مشتری خود ارائه دهد. به یاد داشته باشید که در دنیای خودروهای مدرن، دانش به‌روز، کلید موفقیت شماست.

سوالات متداول

۱. آیا خرابی ESCL می‌تواند ناگهانی اتفاق بیفتد؟ بله، در اکثر موارد خرابی این قطعه کاملاً ناگهانی و بدون هیچ هشدار قبلی رخ می‌دهد. ممکن است خودروی خود را پارک کنید و چند ساعت بعد دیگر روشن نشود.

۲. هزینه تعمیر یا تعویض قفل برقی فرمان چقدر است؟ هزینه بسیار متغیر است. تعمیر قطعه (در صورت امکان) کم‌هزینه‌ترین گزینه است. استفاده از شبیه‌ساز هزینه متوسطی دارد و تعویض با قطعه اصلی نو، گران‌ترین راهکار محسوب می‌شود. قیمت‌ها بسته به مدل خودرو و دستمزد تعمیرکار متفاوت خواهد بود.

۳. آیا استفاده از شبیه‌ساز ESCL ایمن است؟ بله، اگر از یک شبیه‌ساز باکیفیت استفاده و به‌درستی نصب شود، کاملاً ایمن است. شبیه‌ساز فقط عملکرد قفل فرمان را حذف می‌کند و هیچ اختلالی در سایر بخش‌های سیستم ایموبلایزر یا امنیت خودرو ایجاد نمی‌کند. خودرو همچنان بدون ریموت اصلی روشن نخواهد شد.
