تحلیل تخصصی تایمینگ موتور؛ عیب‌یابی تسمه تایم با دیاگ و اسیلوسکوپ

آیا تا‌به‌حال برایتان پیش آمده که ساعت‌ها وقت صرف عیب‌یابی سیستم انژکتور، شستشوی سوزن‌ها و تعویض شمع‌ها کنید، اما در نهایت متوجه شوید که مشکل اصلی، نه در سیستم برق، بلکه در جابجایی یک دندانه‌ی ساده تسمه تایم بوده است؟ این کابوس بسیاری از برق‌کاران و مکانیک‌های خودرو است.

در دنیای مدرن تعمیرات خودرو، مرز بین مکانیک و الکترونیک روزبه‌روز کمرنگ‌تر می‌شود. ما همیشه تأکید می‌کنیم که یک متخصص برق خودرو باید دید مکانیکی داشته باشد و یک مکانیک باید زبان سنسورها را بفهمد. امروز می‌خواهیم یک‌بار برای همیشه، نحوه تشخیص عیوب مکانیکی تایمینگ را با استفاده از ابزارهای دقیق الکترونیکی (دیاگ و اسیلوسکوپ) بررسی کنیم. اگر می‌خواهید از یک «تعویض‌کار» به یک «عیب‌یاب حرفه‌ای» تبدیل شوید، این مقاله نقشه راه شماست.

ارتباط پنهان پیستون‌ها و سوپاپ‌ها

سیستم مدیریت موتور (ECU) برای اینکه بداند چه زمانی باید جرقه بزند و چه زمانی سوخت بپاشد، نیاز دارد دقیقاً بداند پیستون‌ها و سوپاپ‌ها در چه موقعیتی هستند. اینجاست که دو نگهبان اصلی موتور وارد صحنه می‌شوند:

1. سنسور موقعیت میل‌لنگ (CKP): گزارشگر حرکت پیستون‌ها.
2. سنسور موقعیت میل‌سوپاپ (CMP): گزارشگر وضعیت باز و بسته شدن سوپاپ‌ها.

در یک موتور سالم، این دو سنسور کاملا با یکدیگر هماهنگ هستند. اما اگر تسمه تایم حتی یک دندانه جابجا شود (تایم رد کردن)، این هماهنگی به هم می‌خورد. هنر شما به عنوان تکنسین این است که این ناهماهنگی را قبل از باز کردن موتور تشخیص دهید.

سنسور میل‌لنگ و میل‌سوپاپ

برای درک عیب‌یابی تایمینگ، ابتدا باید منطق ECU را درک کنیم. کامپیوتر خودرو (ECU) یک نقشه مرجع در حافظه خود دارد. این نقشه می‌گوید: “وقتی دندانه شماره X از فلایویلِ میل‌لنگ از جلوی سنسور رد شد، سنسور میل‌سوپاپ باید دقیقاً در وضعیت Y باشد.”

این فرآیند همگام‌سازی یا Synchronization نام دارد. اگر سیگنال‌های دریافتی با نقشه مرجع مطابقت نداشته باشند، ECU گیج می‌شود. بسته به شدت اختلاف، ممکن است خودرو روشن نشود، بد کار کند و یا چراغ چک را روشن کند.

نکته کلیدی: در بسیاری از خودروهای جدید، اگر سیگنال میل‌سوپاپ قطع شود، خودرو همچنان روشن می‌ماند (چون ECU به صورت تخمینی پاشش می‌کند)، اما اگر تایمینگ به هم بریزد، عملکرد موتور به شدت افت می‌کند.

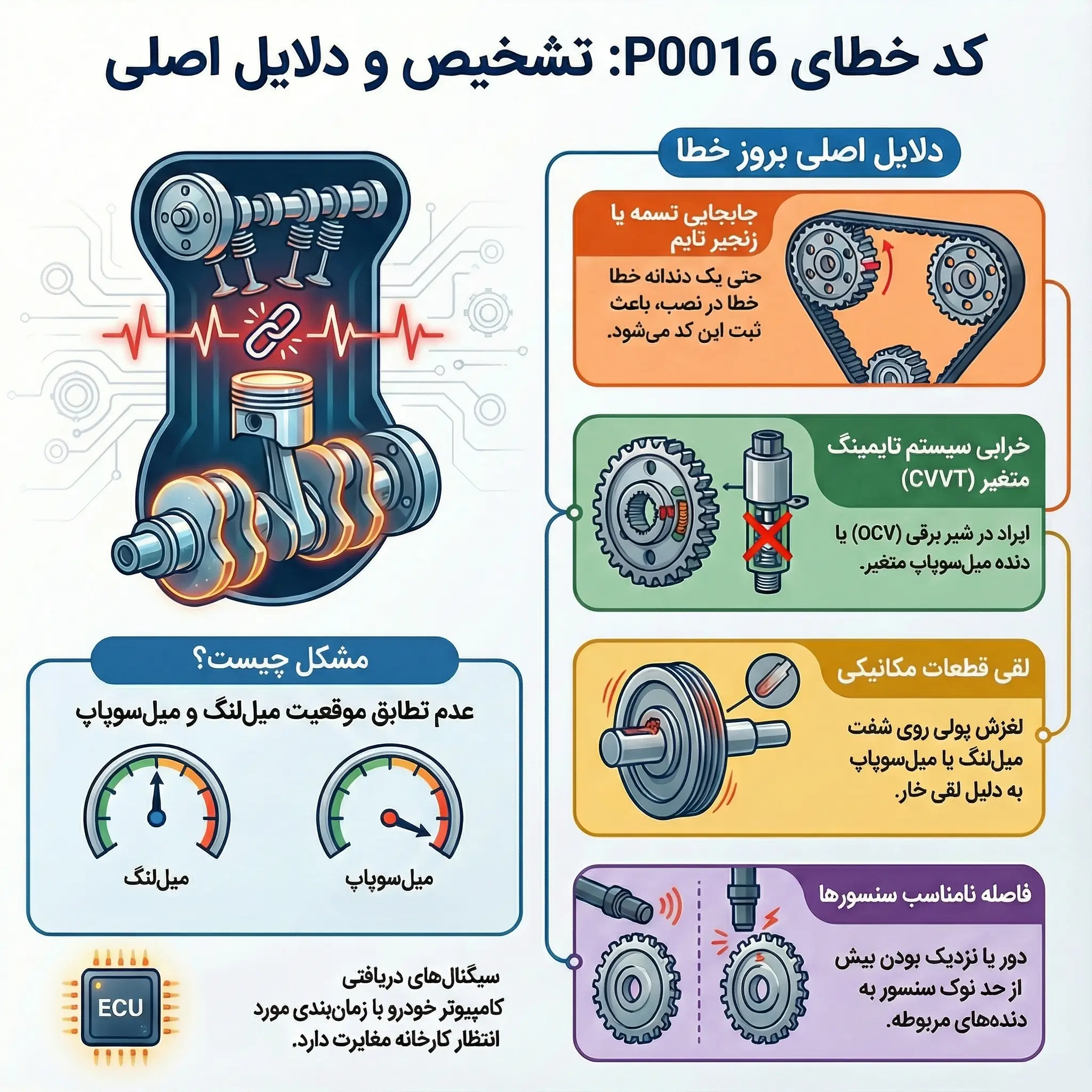

کد خطای P0016 دقیقا چیست؟

یکی از رایج‌ترین کدهایی که بعد از تعویض تسمه تایم یا تعمیرات موتور با آن مواجه می‌شوید، کد خطای P0016 (و کدهای مشابه مثل P0017) است.

این کد به معنای Crankshaft Position – Camshaft Position Correlation (عدم تطابق موقعیت میل‌لنگ و میل‌سوپاپ) است. به زبان ساده، ECU فریاد می‌زند: “من طبق دستور کارخانه انتظار داشتم وقتی پیستون یک بالاست، سوپاپ هوا باز شود، اما سیگنال‌ها چیز دیگری می‌گویند.”

دلایل بروز این خطا

• جابجایی تسمه/زنجیر تایم: حتی یک دندانه خطا باعث ثبت این کد می‌شود.
• مشکل در سیستم CVVT: خرابی شیر برقی OCV یا دنده میل‌سوپاپ متغیر.
• لقی خار میل‌لنگ یا میل‌سوپاپ: گاهی تسمه درست است، اما پولی روی شفت لغزش دارد.
• فاصله هوایی (Air Gap) نامناسب سنسورها: دور یا نزدیک بودن نوک سنسور به دنده‌ها.

تشخیص جابجایی تسمه تایم با اسیلوسکوپ

اینجاست که تفاوت یک استادکار با یک آماتور مشخص می‌شود. دیاگ ممکن است فقط یک کد خطا به شما بدهد، اما اسیلوسکوپ حقیقت را به تصویر می‌کشد. استفاده از اسیلوسکوپ دقیق‌ترین روش برای بررسی تایمینگ بدون باز کردن قاب تسمه است.

روش انجام تست

1. پروب کانال 1 اسیلوسکوپ را به سیم سیگنال سنسور میل‌لنگ وصل کنید.
2. پروب کانال 2 را به سیم سیگنال سنسور میل‌سوپاپ وصل کنید.
3. خودرو را روشن کنید (یا استارت بزنید) و شکل موج‌ها را روی صفحه مانیتور کنید.

تحلیل شکل موج

در این مرحله شما باید شکل موجِ گرفته شده از خودروی معیوب را با یک “شکل موج نمونه سالم” (Waveform Library) مقایسه کنید.

• شمارش دندانه‌ها: در شکل موج سالم، افت پتانسیل (Trigger) سنسور میل‌سوپاپ باید دقیقاً روبروی دندانه خاصی از سنسور میل‌لنگ (مثلاً دندانه دهم بعد از گپ خالی) باشد.
• تشخیص جابجایی: اگر این همپوشانی حتی به اندازه یک دندانه به چپ یا راست جابجا شده باشد، یعنی موتور تایم نیست.

در دوره‌های تخصصی آموزش برق خودرو در آکادمی کارنو، ما نحوه ایجاد بانک اطلاعاتی از شکل‌موج‌های خودروهای مختلف را به دانشجویان آموزش می‌دهیم تا در زمان تعمیرات، سریع‌ترین تشخیص را داشته باشند.

جدول راهنمای زمان تعویض تسمه تایم خودروهای چینی

برای راحتی شما همکاران گرامی، جدولی از زمان استاندارد تعویض تسمه تایم برخی از خودروهای چینی پرتردد تهیه کرده‌ایم:

برند و مدل خودرو	زمان پیشنهادی تعویض (کیلومتر)	حداکثر زمان (سال)	نکات فنی و حساسیت‌ها
خانواده MVM (315, X33, X22)	۶۰,۰۰۰	۴ سال	در مدل‌های X33، سلامت سفت‌کن‌ها هم‌زمان با تسمه باید بررسی شود.
چری (Tiggo 5, Arrizo 5)	۶۰,۰۰۰	۴ سال	در این خودروها، جابجایی تایم بلافاصله خطای P0011 را فعال می‌کند.
جک (JAC J5, S5)	۶۰,۰۰۰	۳ سال	موتور S5 به دلیل توربوشارژ بودن، حساسیت بالایی به سلامت تایمینگ دارد.
برلیانس (سری ۲۰۰ و ۳۰۰)	زنجیر تایم / ۸۰,۰۰۰	–	مدل‌های ۱.۵ و ۱.۶ معمولاً زنجیر دارند، اما مدل‌های قدیمی تسمه‌ای نیاز به بازبینی دارند.
لیفان (620, X60)	۶۰,۰۰۰	۳ سال	در لیفان X60، شل بودن تسمه باعث لرزش غیرعادی در دور آرام می‌شود.

چالش‌های تایمینگ در خودروهای چینی

خودروهای چینی، به‌خصوص محصولات مدیران خودرو (MVM و چری) و کرمان موتور (جک و لیفان)، قلق‌های خاصی در زمینه تایمینگ دارند. با توجه به تجربه ما در آموزش تعمیرات خودروهای چینی، چند نکته حیاتی وجود دارد که باید بدانید:

1. تاثیر شل بودن تسمه بر سیگنال سنسور

در خودروهای چینی، سیستم‌های الکترونیکی به شدت به نویز حساس هستند. اگر تسمه تایم شل باشد (یا سفت‌کن اتوماتیک ضعیف شده باشد)، در دورهای بالا تسمه دچار لرزش (Whip) می‌شود. این لرزش باعث می‌شود فاصله هوایی سنسور میل‌سوپاپ مدام تغییر کند و شکل موج خروجی دچار اعوجاج شود. در نتیجه خطای کاذب سنسور موقعیت میل‌سوپاپ رخ می‌دهد، در حالی که سنسور سالم است.

2. خطر سیستم CVVT و ابزار مخصوص

بسیاری از تعمیرکاران سنتی، تسمه تایم خودروهایی مثل آریزو یا تیگو را بدون ابزار مخصوص (قفل کن میل‌سوپاپ) تعویض می‌کنند.

⚠️ هشدار جدی: در خودروهای مجهز به سیستم زمان‌بندی متغیر سوپاپ (سیستم CVVT)، باز کردن پولی سر میل‌سوپاپ یا تعویض تسمه بدون قفل کردن میل‌سوپاپ‌ها، باعث می‌شود تنظیمات اولیه سیستم VVT به هم بریزد. این مشکل باعث خطای دائمی عملکرد سیستم می‌شود که با دیاگ هم پاک نمی‌شود و حتماً باید تایم‌گیری مجدد با ابزار مخصوص انجام شود.

3. خودروهایی که زنجیر تایم دارند

یک تشخیص اشتباه می‌تواند اعتبار شما را نابود کند. بسیار مهم است بدانید کدام خودروها تسمه دارند و کدام‌یک زنجیر. به طور مثال، خودروهای فیدلیتی و دیگنیتی مجهز به زنجیر تایم هستند و نیازی به تعویض دوره‌ای مثل تسمه ندارند (مگر در کارکردهای بسیار بالا یا خرابی). دانستن همین نکته ساده، تخصص شما را به رخ مشتری می‌کشد.

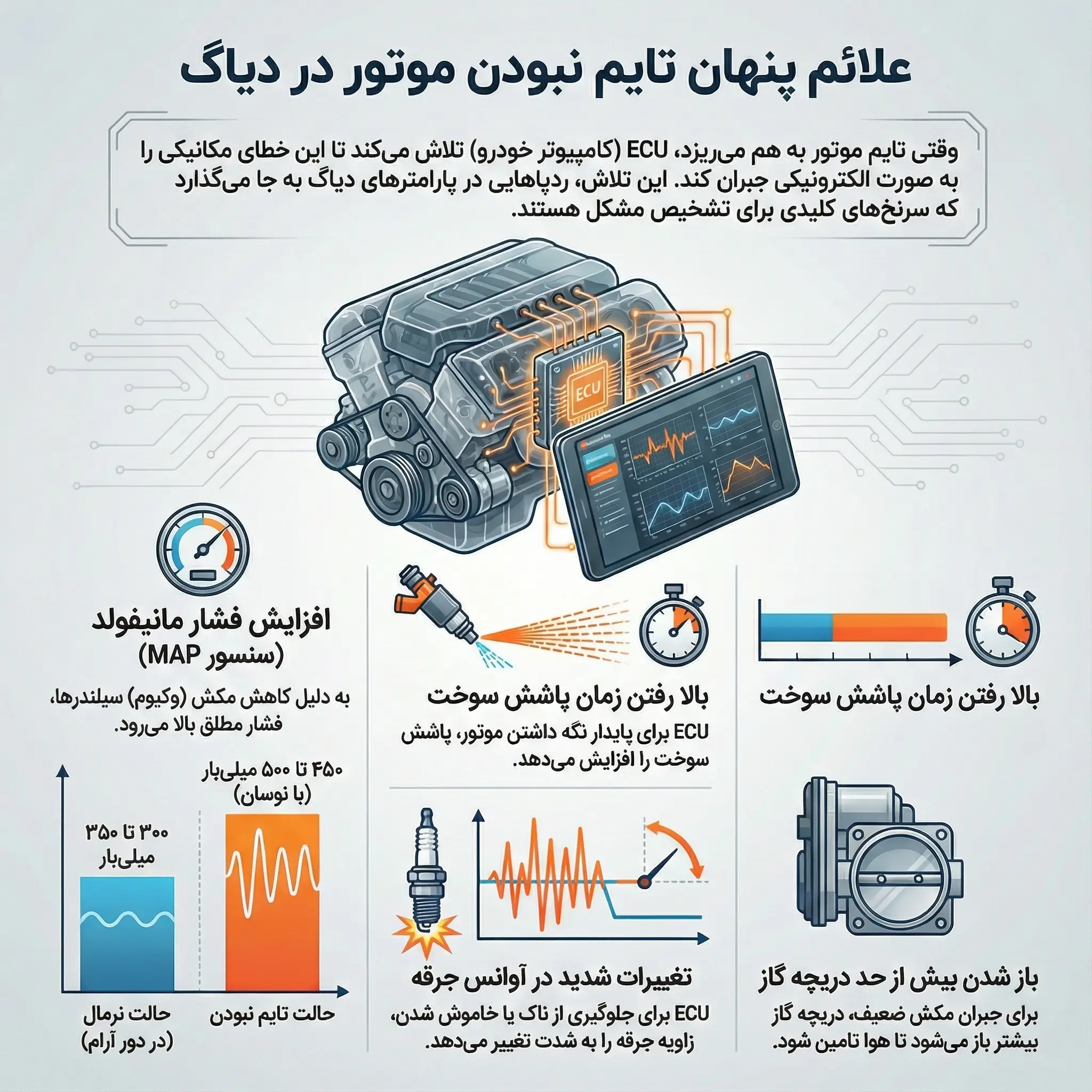

علائم «برقی» تایم نبودن موتور در پارامترها

فرض کنید اسیلوسکوپ در دسترس ندارید. آیا با دیاگ معمولی هم می‌توان به تایم نبودن شک کرد؟ بله.

اگر در آموزش تعمیرات کیا و هیوندای یا خودروهای داخلی عمیق شده باشید، می‌دانید که ECU همیشه سعی می‌کند اشتباهات مکانیکی را جبران کند. این “تلاش برای جبران” ردپاهایی در پارامترها باقی می‌گذارد:

• فشار مانیفولد (سنسور MAP): یکی از مهم‌ترین نشانه‌هاست. وقتی موتور تایم نیست، مکش سیلندر (Vacuum) کاهش می‌یابد. در نتیجه، فشار مطلق مانیفولد بالا می‌رود.
  • حالت نرمال: حدود 300 تا 350 میلی‌بار (در دور آرام).
  • حالت تایم نبودن: ممکن است به 450 تا 500 میلی‌بار برسد و نوسان داشته باشد.
• زمان پاشش سوخت: چون راندمان حجمی موتور کم شده، ECU برای پایدار نگه داشتن عملکرد سنسور دور موتور، زمان پاشش را به طور غیرعادی بالا می‌برد.
• زاویه آوانس جرقه: ECU ممکن است برای جلوگیری از ناک یا خاموش شدن موتور، آوانس جرقه را به شدت تغییر دهد (ریتارد یا آوانس بیش از حد).
• استپر موتور یا دریچه گاز برقی: زاویه دریچه گاز بیش از حد استاندارد باز می‌شود تا هوای مورد نیاز موتور تامین شود (چون مکش ضعیف است).

نتیجه‌گیری

تشخیص عیب‌یابی تایمینگ موتور دیگر محدود به باز کردن پیچ و مهره نیست. امروز، یک متخصص ماهر با استفاده از تحلیل پارامترهای دیاگ (مثل فشار منیفولد) و مشاهده دقیق سیگنال‌ها با اسیلوسکوپ، می‌تواند قبل از اینکه دست به آچار شود، مشکل را با دقت 100% شناسایی کند.

در آکادمی کارنو مهارت، هدف ما پرورش متخصصینی است که با تلفیق دانش مکانیک و الکترونیک، دقیق‌ترین و سریع‌ترین خدمات را ارائه دهند. اگر علاقه‌مند هستید که کار با اسیلوسکوپ، تحلیل نقشه‌های برقی و عیب‌یابی‌های پیشرفته را به صورت کاملاً عملی و روی خودرو یاد بگیرید، جای شما در دوره‌های تخصصی ما خالی است.

برای مشاهده ویدیوهای آموزشی رایگان و نکات فنی روزانه، حتماً پیج اینستاگرام کارنو مهارت را دنبال کنید. همچنین برای مشاوره در خصوص ثبت‌نام در دوره‌های “برق و انژکتور” یا “تعمیرات خودروهای چینی” می‌توانید با کارشناسان ما در تماس باشید.
