مفهوم سیستم CVVT در خودرو چیست؟

آیا تاکنون از خود پرسیده‌اید که چگونه موتورهای مدرن با وجود حجم کمتر، قدرت بیشتری تولید می‌کنند و در عین حال مصرف سوخت پایین‌تری دارند؟ پاسخ بخش بزرگی از این معما در تکنولوژی پنهان شده در سرسیلندر نهفته است: سیستم CVVT.

اگر شما یک تعمیرکار هستید، یا به دنیای فنی خودرو علاقه دارید، اینکه بدانید موتور CVVT چیست و چگونه کار می‌کند، یکی از پایه‌ای‌ترین نیازهای شماست. در مجموعه‌ی «کارنو مهارت»، ما معتقدیم که دانش فنی، کلید موفقیت در بازار پررقابت امروز است. در این مقاله، به بررسی عمیق این سیستم می‌پردازیم؛ سیستمی که از خودروهای داخلی تا پیشرفته‌ترین مدل‌های کیا، هیوندای و چینی دیده می‌شود.

CVVT مخفف چیست و چه هدفی را دنبال می‌کند؟

واژه‌ی CVVT مخفف عبارت Continuous Variable Valve Timing به معنای «زمان‌بندی متغیر و پیوسته‌ی سوپاپ‌ها» است. در موتورهای قدیمی، زمان باز و بسته شدن سوپاپ‌ها توسط میل‌سوپاپ و تسمه‌تایم به‌صورت کاملاً صلب و ثابت تعیین می‌شد. اما در موتورهای مجهز به سی وی وی تی، این زمان‌بندی دیگر ثابت نیست.

فلسفه وجودی سیستم CVVT چیست؟

در حالت ایده‌آل، یک موتور در دورهای پایین به زمان‌بندی متفاوتی نسبت به دورهای بالا نیاز دارد.

• در دورهای پایین: هدف، پایداری موتور و کاهش آلایندگی است.
• در دورهای بالا: هدف، ورود حداکثری هوا و سوخت برای تولید قدرت بیشتر است.

سیستم CVVT دقیقاً همین وظیفه را بر عهده دارد؛ یعنی با تغییر زاویه‌ی میل‌سوپاپ نسبت به میل‌لنگ، اجازه می‌دهد که سوپاپ‌ها کمی زودتر یا دیرتر باز و بسته شوند. این یعنی «تنفس بهتر موتور در هر لحظه».

سیستم CVVT چگونه کار می‌کند؟

بسیاری از هنرجویان در دوره‌های آموزش برق خودرو از ما می‌پرسند که سیستم cvvt چگونه کار میکند؟ برای درک این موضوع، باید بدانید که این سیستم تلفیقی از مکانیک، هیدرولیک و الکترونیک است.

اجزای اصلی این سیستم شامل موارد زیر است:

1. واحد کنترل موتور (ECU): مغز متفکر سیستم.
2. شیر برقی OCV: هدایت‌کننده‌ی جریان روغن.

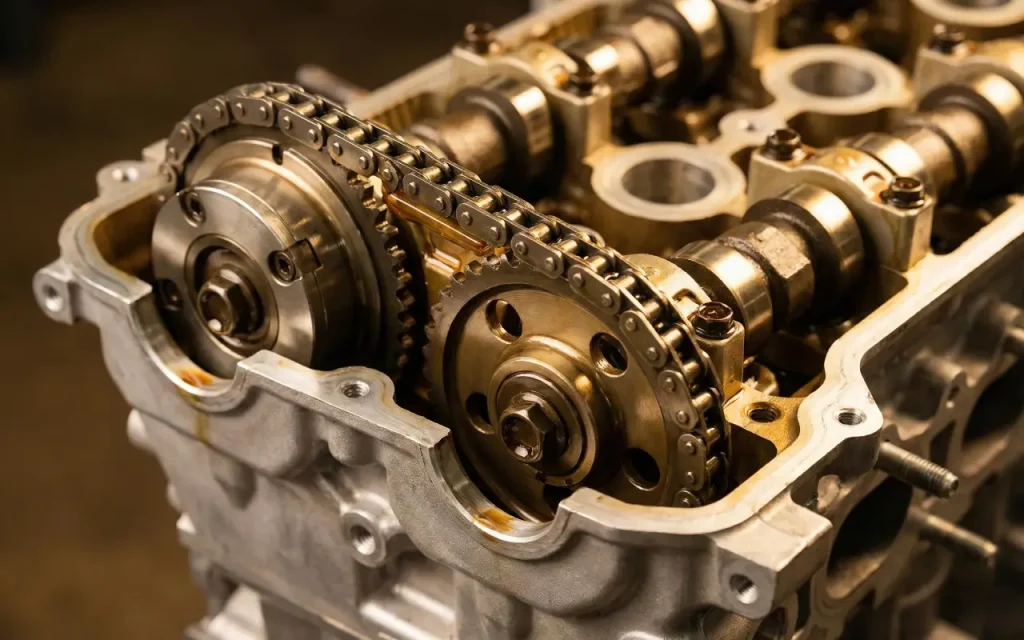

3. چرخ‌دنده یا فیزر CVVT: قطعه‌ای که روی میل‌سوپاپ نصب شده و تغییر زاویه می‌دهد.

مراحل عملکرد سیستم CVVT

وقتی شما پدال گاز را فشار می‌دهید، ECU با تحلیل داده‌های سنسورها (مثل سنسور دور موتور و سنسور دریچه گاز)، تشخیص می‌دهد که نیاز به تغییر زمان‌بندی داریم. سپس فرمانی به شیر برقی OCV ارسال می‌کند. این شیر، فشار روغن موتور را به یکی از محفظه‌های داخل چرخ‌دنده CVVT هدایت می‌کند. فشار روغن باعث می‌گردد که بخش داخلی چرخ‌دنده (که به میل‌سوپاپ متصل است) نسبت به بخش بیرونی (که توسط تسمه یا زنجیر تایم می‌چرخد) چند درجه بچرخد.

این چرخش، باعث آوانس (Advance) یا ریتارد (Retard) شدن میل‌سوپاپ می‌گردد. در نتیجه راندمان حجمی موتور به حداکثر می‌رسد.

نکته مهم: سیستم CVVT برای کارکرد صحیح، به‌شدت به فشار و کیفیت روغن موتور وابسته است. کوچک‌ترین جرم یا کثیفی در روغن می‌تواند مجاری ریز شیر OCV را مسدود کرده و کل سیستم را مختل کند.

جدول مقایسه‌ای سیستم ثابت و متغیر

ویژگی	موتور با زمان‌بندی ثابت	موتور مجهز به CVVT
مصرف سوخت	نسبتاً بالا (به‌دلیل احتراق ناقص در برخی دورها)	بهینه و اقتصادی
گشتاور در دور پایین	معمولی	بسیار عالی و نرم
قدرت در دور بالا	محدود	حداکثری
آلایندگی خروجی	بیشتر	به‌شدت کمتر (استاندارد یورو ۵ و ۶)
لرزش در دور آرام	ممکن است وجود داشته باشد	کارکرد بسیار نرم و یکنواخت

تفاوت سیستم CVVT با VVT؛ آیا این دو یکی هستند؟

یکی از سوالات پرتکرار کاربران این است که تفاوت CVVT با VVT در چیست؟ در واقع، سیستم VVT یک اصطلاح کلی برای تمام سیستم‌های زمان‌بندی متغیر است. شرکت‌های مختلف از نام‌های متفاوتی استفاده می‌کنند:

• VVT-i: استفاده شده توسط تویوتا.
• VANOS: استفاده شده توسط بی‌ام‌و (BMW).
• CVVT: اصطلاحی که بیشتر در خودروهای کره‌ای (کیا و هیوندای) و برخی خودروهای چینی به کار می‌رود.

تفاوت اصلی در کلمه Continuous (پیوسته) است. سیستم‌های قدیمی VVT ممکن بود فقط در دو یا سه حالت خاص (پله‌ای) تغییر کنند، اما CVVT می‌تواند در هر لحظه و به‌صورت کاملاً پیوسته، زاویه را بین کمترین و بیشترین مقدار تغییر دهد. اگر در جایی شنیدید که این دو بی‌ربط هستند، بدانید که در اصل یک هدف را دنبال می‌کنند اما CVVT تکامل‌یافته‌تر و دقیق‌تر است.

اجزای سیستم و بررسی سنسور CVVT

در ساختار این سیستم، چیزی به نام سنسور CVVT به‌صورت مستقیم (به‌عنوان یک قطعه مجزا با این نام) وجود ندارد، بلکه سیستم از داده‌های سنسور موقعیت میل‌سوپاپ استفاده می‌کند تا متوجه شود میل‌سوپاپ در چه زاویه‌ای قرار دارد.

شیر برقی OCV

این شیر وظیفه دارد روغن را با فشار مناسب به سمت فیزر هدایت کند. اگر این شیر دچار سوختگی سیم‌پیچ یا گرفتگی مکانیکی شود، سیستم عملاً از کار می‌افتد. در دوره های آموزش تعمیرات خودروهای چینی در مجموعه کارنو مهارت، ما به‌صورت تخصصی نحوه تست این شیرها را با مولتی‌متر و دستگاه دیاگ آموزش می‌دهیم.

علائم خرابی CVVT در خودرو چیست؟

با توجه به نقش کلیدی این سیستم، خرابی آن می‌تواند به‌شدت روی لذت رانندگی تأثیر منفی بگذارد. اگر با موارد زیر روبه‌رو شدید، حتماً سیستم تایمینگ متغیر خودروی خود را بررسی کنید:

1. لرزش شدید موتور در دور آرام: وقتی سیستم نمی‌تواند میل‌سوپاپ را به حالت اولیه (Idle) برگرداند، موتور ریپ می‌زند.
2. صدای ناهنجار (مانند صدای دیزل): معمولاً در لحظه استارت سرد یا در دورهای خاص، صدای «تیک‌تیک» یا برخورد فلز از سمت سرسیلندر شنیده می‌شود که نشانه خرابی چرخ‌دنده CVVT است.
3. کاهش چشمگیر شتاب: اگر عملکرد CVVT مختل شود، خودرو در سربالایی‌ها و شتاب‌گیری‌های ناگهانی تنبل عمل می‌کند.
4. روشن شدن چراغ چک: کدهایی مثل P0011 یا کد خطای P0012 معمولاً مربوط به عدم انطباق موقعیت میل‌سوپاپ درخواستی با موقعیت واقعی هستند.
5. افزایش مصرف سوخت: به‌دلیل عدم احتراق کامل، بنزین بیشتری هدر می‌رود.

اهمیت روغن موتور در سیستم CVVT

به‌عنوان یک متخصص که سال‌ها در زمینه تعمیرات فعالیت کرده‌ام، با اطمینان می‌گویم: بزرگ‌ترین دشمن CVVT، روغن کثیف است. سیستم‌های تایمینگ متغیر دارای مجاری روغنی بسیار باریکی هستند (گاهی به باریکی یک سوزن). اگر روغن موتور را به‌موقع عوض نکنید یا از روغن‌های تقلبی و بی‌کیفیت استفاده کنید، لجن‌های نفتی باعث گرفتگی این مجاری می‌شوند.

• توصیه کارنو مهارت: در خودروهایی که دارای این سیستم هستند، هرگز اجازه ندهید کارکرد روغن از ۵۰۰۰ تا ۶۰۰۰ کیلومتر فراتر رود. هزینه‌ی تعویض یک چرخ‌دنده CVVT در خودروهای وارداتی بسیار بالاست؛ پس با یک تعویض روغن به‌موقع، از هزینه‌های میلیونی جلوگیری کنید. این یک استراتژی هوشمندانه برای صرفه‌جویی در هزینه‌های نگهداری خودرو است.

عیب‌یابی تخصصی CVVT با دستگاه دیاگ

برای اینکه متوجه شویم کار CVVT چیست و آیا به‌درستی انجام می‌شود یا خیر، باید از دستگاه دیاگ استفاده کرد. در بخش پارامترها، باید به دنبال گزینه‌هایی بگردید که زاویه مطلوب (Desired) و زاویه واقعی (Actual) میل‌سوپاپ را نشان می‌دهند. در حالت ایده‌آل، این دو عدد باید بسیار به هم نزدیک باشند.

اگر در حین گاز دادن، زاویه واقعی تغییر نمی‌کند، احتمالاً:

• شیر OCV سوخته است.
• فشار روغن کافی نیست (کثیفی فیلتر کوچک داخل سرسیلندر).
• چرخ‌دنده CVVT قفل شده است.

چرا یادگیری سیستم CVVT برای تعمیرکاران ضروری است؟

امروزه دیگر دوران موتورهای ساده به سر آمده است. حتی در خودروهای داخلی مثل تارا، شاهین و دنا پلاس نیز از سیستم‌های مشابه استفاده شده است. اگر می‌خواهید در بازار کار حرفی برای گفتن داشته باشید، باید در آموزش تعمیرات کیا و هیوندای و خودروهای چینی متخصص شوید، چرا که این خودروها به‌شدت به سیستم‌های CVVT و نسل‌های جدیدتر آن مثل سیستم CVVD وابسته هستند.

در آکادمی کارنو مهارت، ما در دوره‌های تخصصی، تمامی این مباحث را به‌صورت عملی روی موتورهای واقعی به شما آموزش می‌دهیم تا با اعتمادبه‌نفس کامل وارد بازار کار شوید.

نتیجه‌گیری

سیستم CVVT یکی از شاهکارهای مهندسی خودرو است که تعادلی بی‌نظیر میان قدرت و مصرف سوخت ایجاد کرده است. شناخت دقیق عملکرد CVVT و توانایی عیب‌یابی آن، وجه تمایز یک تعمیرکار معمولی با یک متخصص حرفه‌ای است.

اگر به دنبال ارتقای سطح دانش فنی خود هستید و می‌خواهید تعمیرات تخصصی خودروهای مدرن را از صفر تا صد بیاموزید، ما در کارنو مهارت در کنار شما هستیم. دوره‌های ما، کوتاه‌ترین مسیر برای ورود به بازار کار پردرآمد خودرو است.

همین حالا برای مشاوره رایگان و شرکت در دوره‌های حضوری و آنلاین با ما تماس بگیرید یا به وب‌سایت ما سر بزنید.

برای مشاهده ویدیوهای آموزشی رایگان، پیج اینستاگرام آکادمی کارنو را دنبال کنید.

سوالات متداول

۱. آیا می‌توان با CVVT خراب رانندگی کرد؟

بله، خودرو حرکت می‌کند اما موتور در شرایط فشار قرار می‌گیرد. رانندگی طولانی‌مدت با این وضعیت باعث آسیب به کاتالیزور، افزایش شدید مصرف سوخت و حتی آسیب به یاتاقان‌ها (به‌دلیل احتراق ناقص) می‌شود.

۲. علت صدای “چق‌چق” در هنگام استارت سرد مربوط به CVVT است؟

بیشتر اوقات بله. وقتی روغن موتور پس از چند ساعت خاموش بودن خودرو از داخل فیزر تخلیه می‌شود، در لحظه استارت تا زمانی که فشار روغن دوباره به آن برسد، قطعات داخلی فیزر با هم برخورد کرده و صدا تولید می‌کنند.

۳. آیا تمیز کردن شیر OCV تأثیری در رفع عیب دارد؟

در برخی موارد که گرفتگی جزئی باشد، شستشو با اسپری انژکتور شور می‌تواند موثر باشد. اما اگر اورینگ‌های داخلی یا سیم‌پیچ آسیب دیده باشد، تعویض تنها راه چاره است.

۴. تفاوت CVVT با CVVD در چیست؟

تفاوت CVVT و CVVD این است که CVVT فقط زمان باز شدن را تغییر می‌دهد، اما CVVD (Continuous Variable Valve Duration) که در خودروهای جدیدتر هیوندای و کیا به کار می‌رود، می‌تواند «مدت زمان» باز ماندن سوپاپ را هم کنترل کند که یک پله فراتر از CVVT است.
