ارتباط سیستم CVVT با تنظیم موتور خودروهای داخلی و چینی

اگر با خودروهای مدرن سر و کار دارید، احتمالاً بارها نام سیستم CVVT را شنیده‌اید؛ اما دقیقاً می‌دانید این سیستم چه کاری انجام می‌دهد و چرا خرابی آن می‌تواند کل تنظیم موتور را به هم بریزد؟

CVVT مخفف Continuously Variable Valve Timing است؛ یعنی سیستمی که زمان‌بندی باز و بسته شدن سوپاپ‌های موتور را به‌صورت پیوسته و متناسب با شرایط کارکرد تغییر می‌دهد. این فناوری در خودروهای کیا، هیوندای و بسیاری از خودروهای چینی و حتی موتور EF7 (موتور پایه بسیاری از خودروهای داخلی) به‌کار رفته است.

نکته مهم: CVVT یکی از پیچیده‌ترین سیستم‌هایی است که تکنسین‌های موتور با آن روبه‌رو می‌شوند. درک درست آن، مستقیماً بر کیفیت تنظیم موتور تأثیر می‌گذارد.

مکانیزم کارکرد CVVT چگونه است؟

برای اینکه بفهمیم CVVT چطور کار می‌کند، باید ابتدا با مفهوم تایمینگ سوپاپ آشنا شویم.

در موتورهای معمولی، زمان باز و بسته شدن سوپاپ‌های ورودی و خروجی ثابت است. این یعنی موتور در همه دورها چه دور آرام، چه دور بالا، با همان تایمینگ کار می‌کند. اما این روش بهینه نیست؛ چون موتور در دورهای مختلف، نیاز به تایمینگ‌های متفاوتی دارد.

سیستم CVVT این مشکل را حل می‌کند. این سیستم با تغییر موقعیت زاویه‌ای میل‌سوپاپ نسبت به میل‌لنگ، زمان‌بندی سوپاپ‌ها را در لحظه تنظیم می‌کند. در نتیجه موتور در هر شرایطی بهترین عملکرد را ارائه می‌دهد.

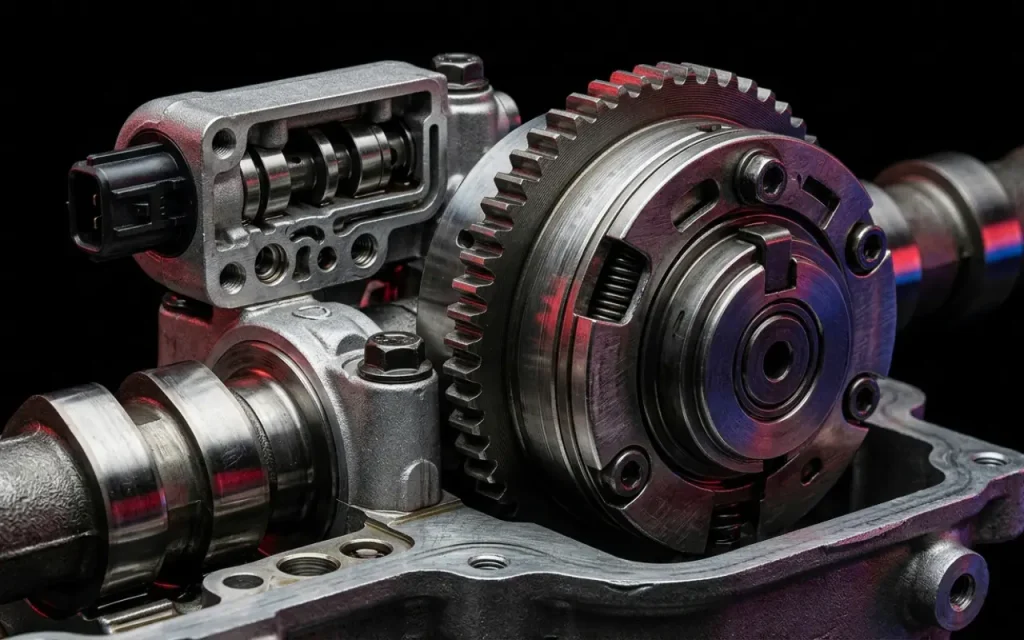

اجزای اصلی سیستم CVVT

• اکچویتور CVVT (VVT Actuator): قطعه‌ای که روی میل‌سوپاپ نصب می‌شود و زاویه آن را تغییر می‌دهد.
• شیر برقی OCV: مغز متفکر سیستم که جریان روغن را به اکچویتور کنترل می‌کند.
• سنسور موقعیت میل‌سوپاپ: موقعیت دقیق میل‌سوپاپ را به ECU گزارش می‌دهد.
• ECU: با دریافت اطلاعات از سنسورها، فرمان لازم را به OCV می‌فرستد.

شیر برقی OCV چیست و چه نقشی دارد؟

شیربرقی OCV یا Oil Control Valve قلب تپنده سیستم CVVT است. این شیر برقی با دریافت سیگنال PWM از ECU، جریان روغن موتور را به کانال‌های داخل اکچویتور CVVT هدایت می‌کند.

به زبان ساده‌تر: ECU تصمیم می‌گیرد که تایمینگ سوپاپ باید چقدر تغییر کند، سپس این دستور را از طریق OCV به اکچویتور می‌رساند. اکچویتور هم با فشار روغن، میل‌سوپاپ را به زاویه مطلوب می‌چرخاند.

چرا OCV اینقدر حساس است؟

OCV با روغن موتور کار می‌کند. اگر روغن کثیف باشد، تعویض روغن به‌موقع انجام نشده باشد یا ویسکوزیته روغن مناسب نباشد، رسوبات داخل شیر جمع می‌شوند و عملکرد آن مختل می‌شود.

هشدار: بسیاری از خرابی‌های OCV ریشه در تعویض نکردن به‌موقع روغن موتور دارند. این نکته را به مشتریان خود یادآوری کنید.

علائم خرابی OCV Valve چیست؟

خرابی شیر OCV معمولاً با علائم مشخصی همراه است که تکنسین باتجربه می‌تواند آن‌ها را تشخیص دهد:

۱. کپ کردن موتور

یکی از شایع‌ترین علائم خرابی OCV، کپ کردن موتور هنگام شتاب‌گیری است. وقتی شیر OCV نتواند به‌درستی جریان روغن را کنترل کند، اکچویتور CVVT در موقعیت نادرستی قفل می‌شود و موتور در لحظه گاز دادن دچار تأخیر و لرزش می‌شود.

۲. بدکاری موتور در دورهای بالا

اگر مشتری از بدکاری موتور در دورهای بالا شکایت دارد، CVVT را جدی بگیرید. در دورهای بالا، موتور به تایمینگ دقیق‌تری نیاز دارد. خرابی OCV در این شرایط باعث می‌شود موتور نتواند به حداکثر توان برسد.

۳. روشن شدن چراغ Check Engine

ECU به‌طور مداوم عملکرد CVVT را پایش می‌کند. خرابی OCV معمولاً کدهای خطایی مانند P0010، P0011، P0012، P0014، P0015 را در حافظه ECU ثبت می‌کند.

۴. افزایش مصرف سوخت

تایمینگ نادرست سوپاپ‌ها مستقیماً بر راندمان احتراق تأثیر می‌گذارد. اگر مشتری از افزایش ناگهانی مصرف سوخت شکایت دارد، CVVT را در لیست بررسی قرار دهید.

۵. لرزش موتور در دور آرام

در دور آرام، اگر اکچویتور CVVT در موقعیت پیشرفته (Advanced) گیر کند، موتور دچار لرزش و ناپایداری می‌شود.

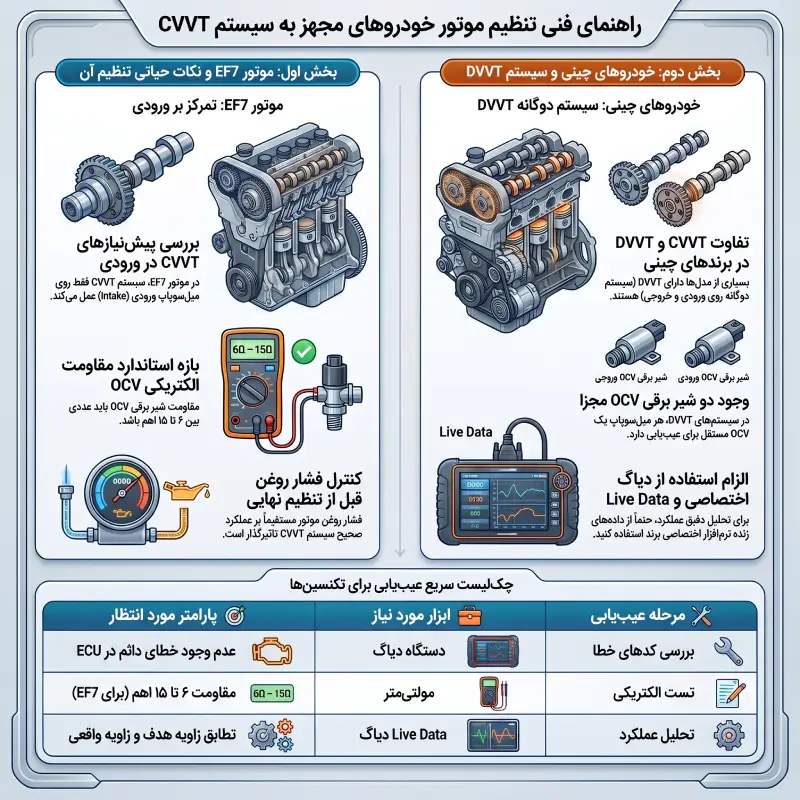

ارتباط سیستم CVVT با تنظیم موتور خودروهای داخلی و چینی

موتور EF7 و سیستم CVVT

موتور EF7 که در خودروهایی مانند دنا، سمند EF7 و رانا به‌کار رفته، نسخه‌های مجهز به CVVT دارد. در این موتور، سیستم CVVT فقط روی میل‌سوپاپ ورودی (Intake) عمل می‌کند.

نکته مهم برای تکنسین‌های ایرانی این است که تنظیم موتور EF7 مجهز به CVVT با نسخه‌های بدون CVVT کاملاً متفاوت است. اگر هنگام تنظیم موتور، وضعیت CVVT را در نظر نگیرید، نتیجه کار رضایت‌بخش نخواهد بود.

برای تنظیم صحیح موتور EF7 با CVVT باید:

1. ابتدا کدهای خطای ECU را بخوانید و بررسی کنید.
2. وضعیت OCV را با دستگاه دیاگ بررسی کنید.
3. مقاومت الکتریکی OCV را اندازه‌گیری کنید (معمولاً بین ۶ تا ۱۵ اهم).
4. فشار روغن موتور را کنترل کنید.
5. پس از اطمینان از سلامت CVVT، تنظیم‌های نهایی را انجام دهید.

خودروهای چینی و CVVT

خودروهای چینی موجود در بازار ایران مانند چری، لیفان، برلیانس، جک و MVM، اغلب از موتورهایی با سیستم CVVT استفاده می‌کنند. چالش اصلی در این خودروها، کمبود اطلاعات فنی دقیق و تفاوت در نحوه پیاده‌سازی سیستم است.

در برخی موتورهای چینی، CVVT هم روی میل‌سوپاپ ورودی و هم خروجی (DVVT) عمل می‌کند. این یعنی دو OCV جداگانه وجود دارد که هر کدام می‌توانند به‌طور مستقل دچار خرابی شوند.

توصیه کاربردی: هنگام کار با خودروهای چینی، همیشه از نرم‌افزار دیاگ اختصاصی آن برند استفاده کنید. داده‌های Live Data مربوط به CVVT می‌توانند اطلاعات ارزشمندی درباره وضعیت واقعی سیستم بدهند.

تشخیص گام‌به‌گام خرابی OCV

اگر با علائم خرابی CVVT روبه‌رو شدید، این مراحل را دنبال کنید:

مرحله اول: خواندن کدهای خطا

با دستگاه دیاگ، کدهای مربوط به CVVT را بخوانید. کدهای P001x معمولاً به مشکلات تایمینگ اشاره دارند.

مرحله دوم: بررسی Live Data

در حین کارکرد موتور، مقدار درخواستی ECU از CVVT (Desired) و مقدار واقعی (Actual) را مقایسه کنید. اختلاف زیاد بین این دو مقدار نشانه مشکل است.

مرحله سوم: تست الکتریکی OCV

مقاومت سیم‌پیچ OCV را اندازه‌گیری کنید. مقدار خارج از محدوده مشخص‌شده در دیتاشیت، نشانه خرابی الکتریکی است.

مرحله چهارم: بررسی مکانیکی

OCV را از موتور جدا کنید و کانال‌های روغن آن را بررسی کنید. رسوب و گرفتگی از شایع‌ترین دلایل خرابی است.

مرحله پنجم: بررسی فشار روغن

فشار روغن موتور باید در محدوده استاندارد باشد. فشار پایین روغن، حتی با OCV سالم هم باعث عملکرد نادرست CVVT می‌شود.

تأثیر CVVT بر تنظیم موتور: چرا نمی‌توان آن را نادیده گرفت؟

یکی از اشتباهات رایج تکنسین‌ها این است که هنگام تنظیم موتور، سیستم CVVT را نادیده می‌گیرند. این اشتباه می‌تواند نتایج زیر را به دنبال داشته باشد:

• تنظیم نادرست زمان‌بندی جرقه: ECU برای محاسبه زمان جرقه، موقعیت میل‌سوپاپ را در نظر می‌گیرد. اگر CVVT درست کار نکند، این محاسبه غلط خواهد بود.
• مشکل در تنظیم نسبت هوا به سوخت: تایمینگ سوپاپ ورودی مستقیماً بر مقدار هوای ورودی به سیلندر تأثیر می‌گذارد.
• عدم رفع مشکل پس از تنظیم: مشتری برمی‌گردد و می‌گوید موتور هنوز مشکل دارد.

اگر می‌خواهید در تنظیم موتورهای مدرن حرفه‌ای باشید، باید سیستم‌های CVVT را عمیقاً بشناسید. این دانش تفاوت بین یک تکنسین معمولی و یک متخصص واقعی است.

دوره‌های آموزشی آکادمی کارنو مهارت، تنها مرجع تخصصی آموزش سیستم‌های مدرن انژکتوری در ایران، شامل آموزش کامل CVVT، OCV و تمام سیستم‌های مرتبط در خودروهای داخلی، چینی، کیا و هیوندای است.

اگر می‌خواهید از تکنسین‌هایی باشید که جواب هر مشکلی را دارند، همین حالا در دوره‌های تخصصی ما ثبت‌نام کنید.

برای اطلاعات بیشتر و مشاوره رایگان، با کارشناسان ما تماس بگیرید.

نتیجه‌گیری

سیستم تایمینگ متغیر سوپاپ (CVVT) یکی از مهم‌ترین فناوری‌های موتورهای مدرن است که تأثیر مستقیمی بر عملکرد، مصرف سوخت و کیفیت احتراق دارد. شیر برقی OCV به‌عنوان عنصر کنترلی این سیستم، نقش کلیدی دارد و خرابی آن می‌تواند علائمی مانند کپ کردن، بدکاری در دورهای بالا و روشن شدن چراغ Check Engine را به دنبال داشته باشد.

برای تکنسین‌هایی که با خودروهای داخلی مانند EF7 یا خودروهای چینی کار می‌کنند، شناخت دقیق این سیستم ضروری است. تنظیم موتور بدون توجه به وضعیت CVVT، نتیجه‌ای ناقص و ناپایدار خواهد داشت.

اگر می‌خواهید این دانش را به‌صورت عملی و کامل فرا بگیرید، دوره‌های تخصصی آموزش برق خودرو آکادمی کارنو مهارت، در حوزه خودروهای داخلی، چینی و کره‌ای، بهترین انتخاب برای شماست.

برای دیدن آخرین محتواهای آموزشی و نکات تخصصی برق خودرو، صفحه‌ اینستاگرام کارنو مهارت را دنبال کن.

سوالات متداول

۱. آیا می‌توان OCV خراب را تمیز کرد یا باید تعویض شود؟

در بسیاری از موارد، اگر خرابی ناشی از رسوب روغن باشد، تمیز کردن OCV با حلال مناسب می‌تواند مشکل را برطرف کند. اما اگر سیم‌پیچ داخلی آسیب دیده باشد، تعویض الزامی است.

۲. خرابی CVVT چه کدهای خطایی در ECU ثبت می‌کند؟

شایع‌ترین کدها عبارت‌اند از: P0010، P0011، P0012 (برای میل‌سوپاپ ورودی) و P0013، P0014، P0015 (برای میل‌سوپاپ خروجی). هر کد به نوع خاصی از خرابی اشاره دارد.

۳. آیا روغن موتور بر عملکرد CVVT تأثیر دارد؟

بله، تأثیر مستقیم و بسیار مهمی دارد. استفاده از روغن با ویسکوزیته نامناسب یا تعویض نکردن به‌موقع روغن، از اصلی‌ترین دلایل خرابی زودهنگام OCV و اکچویتور CVVT است.

۴. آیا موتور EF7 همه نسخه‌ها CVVT دارد؟

خیر. برخی نسخه‌های قدیمی‌تر EF7 فاقد CVVT هستند. برای تشخیص، می‌توانید به پلاک موتور یا نرم‌افزار دیاگ مراجعه کنید.

۵. آیا می‌توان بدون دستگاه دیاگ، خرابی CVVT را تشخیص داد؟

تشخیص اولیه با توجه به علائم ممکن است، اما تشخیص دقیق و قطعی بدون دستگاه دیاگ و خواندن Live Data عملاً غیرممکن است. سرمایه‌گذاری روی دستگاه دیاگ مناسب، یک ضرورت حرفه‌ای است.
