کاربرد نوسان‌نما (اسکوپ) در تنظیم موتور و عیب‌یابی سنسورها

تصور کنید خودرویی وارد تعمیرگاه می‌شود که لرزش موتور دارد، اما دستگاه دیاگ هیچ کد خطایی نشان نمی‌دهد. حافظه‌ی خطا خالی است، همه‌چیز روی صفحه‌ی نمایش «سالم» به نظر می‌رسد، ولی موتور همچنان بدکار می‌کند. در این لحظه است که مرز میان یک تعمیرکار معمولی و یک متخصص واقعی مشخص می‌شود.

دیاگ تنها به شما می‌گوید که سنسور «هست» یا «نیست»، اما هرگز نمی‌گوید که سنسور با چه کیفیتی کار می‌کند. اینجاست که نوسان‌نما در تنظیم موتور وارد میدان می‌شود و پرده از حقایقی برمی‌دارد که هیچ دستگاه دیاگی قادر به نمایش آن‌ها نیست.

در این مقاله، به‌صورت کاربردی و فنی بررسی می‌کنیم که اسکوپ چیست، چرا برای عیب‌یابی سنسورها ضروری است و چگونه می‌توانید با کمک آن، شکل موج سنسور دور موتور، سنسور میل سوپاپ و زمان دقیق پاشش انژکتورها را تحلیل کنید. اگر می‌خواهید از یک تعمیرکار «کدخوان» به یک عیب‌یاب واقعی تبدیل شوید، تا انتهای این مطلب همراه ما باشید.

نکته‌ی مهم: بیش از ۴۰ درصد ایرادهای عملکردی موتور، کد خطای مشخصی در دیاگ ثبت نمی‌کنند. این ایرادها فقط با تحلیل شکل موج قابل شناسایی هستند.

نوسان‌نما (اسکوپ) در تنظیم موتور چیست؟

نوسان‌نما یا اسیلوسکوپ (Oscilloscope) دستگاهی است که رفتار الکتریکی یک قطعه را در طول زمان، به‌صورت یک نمودار موج به شما نشان می‌دهد. برخلاف مولتی‌متر که تنها یک عدد ثابت (مثلاً ۵ ولت) نمایش می‌دهد، اسکوپ به شما نشان می‌دهد که این ولتاژ در هر لحظه چگونه تغییر می‌کند.

به بیان ساده‌تر، اگر مولتی‌متر یک عکس ثابت باشد، نوسان‌نما یک فیلم زنده و کامل از رفتار سنسور است. همین تفاوت، دنیای عیب‌یابی را متحول می‌کند.

تفاوت بنیادین اسکوپ با دیاگ و مولتی‌متر

برای درک بهتر جایگاه نوسان‌نما، به این مقایسه توجه کنید:

• دیاگ: تنها کدهای خطای ثبت‌شده در ECU را می‌خواند و پارامترها را به‌صورت عددی نمایش می‌دهد.
• مولتی‌متر: مقدار لحظه‌ای ولتاژ، جریان یا مقاومت را اندازه می‌گیرد، اما تغییرات سریع را از دست می‌دهد.
• نوسان‌نما: رفتار کامل و لحظه‌به‌لحظه‌ی سیگنال را ترسیم می‌کند و کوچک‌ترین اختلال را آشکار می‌سازد.

یک سنسور ممکن است ولتاژ درستی داشته باشد و در دیاگ هم «سالم» نشان داده شود، اما شکل موج آن دارای پرش، افت یا نویز باشد. تنها اسکوپ می‌تواند این نقص پنهان را نمایان کند.

هشدار فنی: تکیه‌ی صرف به دیاگ در خودروهای امروزی، به‌ویژه خودروهای چینی و کره‌ای با سیستم‌های پیچیده، می‌تواند شما را ساعت‌ها به‌دنبال ایراد اشتباه بفرستد.

چرا عیب‌یابی سنسورها بدون نوسان‌نما ناقص است؟

سنسورهای خودرو، زبان گویای موتور هستند. آن‌ها اطلاعات را به‌صورت سیگنال‌های الکتریکی به ECU می‌فرستند و ECU بر اساس همین سیگنال‌ها تصمیم می‌گیرد که چه مقدار سوخت بپاشد و در چه زمانی جرقه بزند.

حالا تصور کنید یکی از این سنسورها، سیگنالی معیوب اما «قابل قبول» به ECU بفرستد. مغز خودرو این سیگنال ناقص را می‌پذیرد، خطایی ثبت نمی‌کند، اما تصمیم‌های اشتباهی می‌گیرد. در نتیجه مصرف بالای سوخت، لرزش، افت شتاب و ریپ‌زدن موتوری که هیچ کد خطایی ندارد اتفاق می‌افتد.

سنسورهایی که فقط با اسکوپ درست عیب‌یابی می‌شوند

سه سنسور کلیدی وجود دارند که تحلیل دقیق آن‌ها بدون نوسان‌نما تقریباً غیرممکن است:

1. سنسور دور موتور (Crankshaft Sensor)
2. سنسور میل سوپاپ (Camshaft Sensor)
3. انژکتورها و زمان‌بندی پاشش سوخت

در ادامه، هرکدام را جداگانه بررسی می‌کنیم.

بررسی شکل موج سنسور دور موتور با نوسان‌نما

سنسور دور موتور، قلب زمان‌بندی خودرو است. این سنسور با شمارش دندانه‌های چرخ‌دنده‌ی فلایویل (یا پولی سر میل‌لنگ)، موقعیت دقیق میل‌لنگ و سرعت چرخش موتور را به ECU گزارش می‌دهد.

هنگامی که این سنسور را با اسکوپ بررسی می‌کنید، باید یک شکل موج منظم و یکنواخت ببینید که در محل دندانه‌ی مفقود (Missing Tooth) یک شکاف مشخص دارد. این شکاف، نقطه‌ی مرجع میل‌لنگ است.

نشانه‌های خرابی که فقط اسکوپ نشان می‌دهد

• ارتفاع نامنظم پالس‌ها که نشان‌دهنده‌ی لقی یا فاصله‌ی نادرست سنسور است.
• وجود نویز یا پرش‌های ناخواسته در سیگنال.
• افت ناگهانی دامنه‌ی موج هنگام گرم شدن موتور.
• نامشخص بودن یا مخدوش شدن نقطه‌ی دندانه‌ی مفقود.

اگر شکل موج سنسور دور موتور دارای این نواقص باشد، ECU در تشخیص موقعیت میل‌لنگ دچار خطا می‌شود و این موضوع مستقیماً بر زمان‌بندی جرقه و پاشش اثر می‌گذارد؛ حتی اگر دیاگ هیچ چیزی ثبت نکند.

توصیه‌ی کاربردی: همیشه شکل موج سنسور دور موتور را در دو حالت دور آرام و دور بالا مقایسه کنید. بسیاری از ایرادها فقط در دور بالا خود را نشان می‌دهند.

تحلیل شکل موج سنسور میل سوپاپ

سنسور میل سوپاپ وظیفه دارد موقعیت میل سوپاپ را تشخیص دهد تا ECU بداند کدام سیلندر در مرحله‌ی احتراق قرار دارد. این اطلاعات برای پاشش ترتیبی سوخت و زمان‌بندی صحیح جرقه حیاتی است.

در خودروهایی که مجهز به سیستم زمان‌بندی متغیر سوپاپ (سیستم CVVT) هستند، عملکرد این سنسور اهمیتی دوچندان پیدا می‌کند. کوچک‌ترین خطا در سیگنال میل سوپاپ می‌تواند باعث اختلال در همگام‌سازی میل‌لنگ و میل سوپاپ شود.

همگام‌سازی دو سنسور؛ کلید تشخیص دقیق

یکی از قدرتمندترین کاربردهای نوسان‌نما، نمایش هم‌زمان شکل موج سنسور دور موتور و سنسور میل سوپاپ روی یک صفحه است. با این کار می‌توانید رابطه‌ی زمانی این دو سیگنال را بسنجید و متوجه شوید که آیا زنجیر یا تسمه‌ی تایم دچار پرش (کشیدگی) شده است یا خیر.

این نوع تشخیص، بدون اسکوپ عملاً امکان‌پذیر نیست و همین‌جاست که ارزش واقعی یک متخصص مجهز به دانش نوسان‌نما مشخص می‌شود.

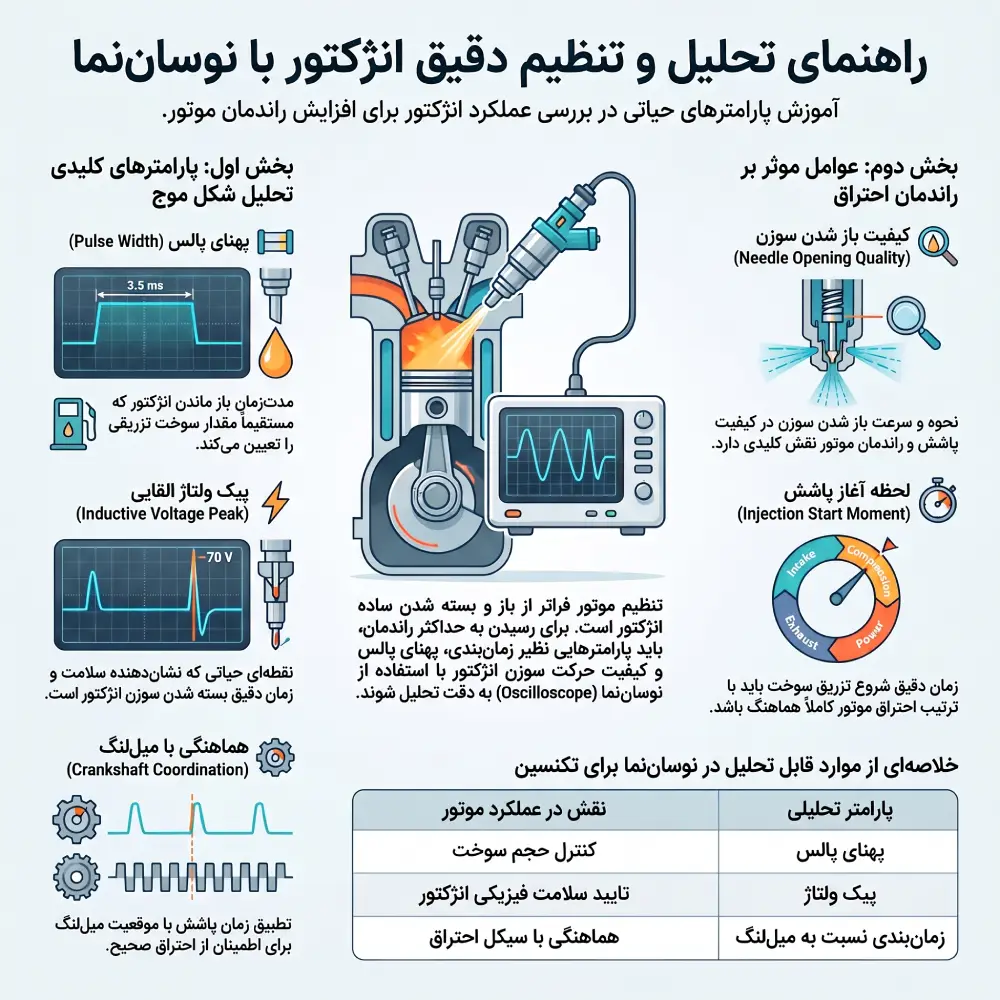

تنظیم زاویه پاشش انژکتور و بررسی زمان دقیق پاشش

رسیدیم به یکی از حساس‌ترین بخش‌های تنظیم موتور: تنظیم زاویه پاشش انژکتور و بررسی زمان‌بندی دقیق آن. عملکرد انژکتور تنها به «باز و بسته شدن» خلاصه نمی‌شود؛ بلکه مدت‌زمان پاشش، لحظه‌ی دقیق آغاز پاشش و کیفیت باز شدن سوزن انژکتور، همگی در راندمان موتور نقش دارند.

با نوسان‌نما می‌توانید شکل موج فرمان انژکتور را مشاهده کنید و موارد زیر را دقیق تحلیل کنید:

• پهنای پالس: مدت‌زمانی که انژکتور باز می‌ماند و مقدار سوخت را تعیین می‌کند.
• پیک ولتاژ القایی: نقطه‌ای که نشان می‌دهد سوزن انژکتور به‌درستی بسته شده است.
• زمان‌بندی پاشش نسبت به موقعیت میل‌لنگ: برای اطمینان از هماهنگی پاشش با ترتیب احتراق.

چرا زوایای پاشش در تنظیم موتور مهم هستند؟

اگر انژکتورها در زمان نامناسبی سوخت را به داخل سیلندر بپاشند، ترکیب سوخت و هوا پیش از آنکه سوپاپ ورودی بسته شود یا زمان جرقه زنی فرا برسد، دچار مشکل می‌شود. این یعنی کاهش قدرت موتور، افزایش مصرف سوخت و تولید دوده در محفظه احتراق. تنظیم دقیق این پارامترها نیازمند درک عمیق از شکل موج است.

فرصت یادگیری: اگر می‌خواهید روش‌های پیشرفته‌ی بررسی شکل موج انژکتورها و کار با اسکوپ را به صورت تخصصی بیاموزید، دوره‌های آموزش برق خودرو آکادمی کارنو مهارت بهترین نقطه شروع برای شماست.

در دنیای خودروهای مدرن که هر روز پیچیده‌تر می‌شوند، ابزارهای سنتی جای خود را به ابزارهای تحلیل سیگنال داده‌اند. اگر به عنوان یک تعمیرکار می‌خواهید در بازار کار دوام بیاورید و مشتریان وفاداری داشته باشید، باید زبانِ الکترونیکِ خودرو را بلد باشید.

کارنو مهارت، با تمرکز بر آموزش عملی و پروژه‌محور، تمامی مفاهیم مربوط به نوسان‌نما، عیب‌یابی سنسورها و تنظیم موتور را در قالب دوره‌های آموزش برق خودرو به شما ارائه می‌دهد. ما به شما کمک می‌کنیم تا از یک تعویض‌کار به یک عیب‌یاب حرفه‌ای تبدیل شوید که می‌تواند سخت‌ترین گره‌های فنی را با اسکوپ باز کند.

نتیجه‌گیری

نوسان‌نما یا اسکوپ، فراتر از یک ابزار ساده است؛ این دستگاه «چشم» یک مکانیک مدرن برای دیدن نادیدنی‌های موتور است. از بررسی سنسور دور موتور و میل سوپاپ گرفته تا تحلیل دقیق زمان‌بندی پاشش انژکتورها، اسکوپ ابزاری است که مرز بین حدس و گمان و دانش قطعی را مشخص می‌کند.

به یاد داشته باشید که در دنیای تنظیم موتور، دانستنِ «چرا» مهم‌تر از دانستنِ «چگونه» است. اگر به دنبال تسلط بر این تکنولوژی هستید، همین حالا نگاهی به دوره‌های آکادمی کارنو مهارت بیندازید. برای کسب اطلاعات بیشتر و مشاهده سرفصل‌های تخصصی دوره‌ها، می‌توانید با کارشناسان ما تماس بگیرید.

فراموش نکنید که برای دیدن ترفندهای آموزشی و ویدئوهای کوتاه عیب‌یابی، صفحه اینستاگرام کارنو مهارت را دنبال کنید.

سوالات متداول

۱. آیا برای استفاده از اسکوپ حتماً باید مهندسی برق بدانم؟

خیر، اصول کار با اسکوپ در تنظیم موتور با آموزش‌های تخصصی و کاربردی قابل یادگیری است. ما در کارنو مهارت این مباحث را ساده و کاربردی آموزش می‌دهیم.

۲. بهترین مدل اسکوپ برای تعمیرگاه چیست؟

بسته به بودجه و نیاز شما (تک‌کانال یا چهارکانال)، برندهای مختلفی در بازار وجود دارد. مهم‌تر از برند، مهارت شما در تفسیر شکل موج‌هاست.

۳. آیا نوسان‌نما برای خودروهای چینی و داخلی هم کاربرد دارد؟

بله، اتفاقاً برای این خودروها که سیستم‌های انژکتوری و سنسورهای حساسی دارند، استفاده از اسکوپ برای عیب‌یابی دقیق الزامی است.

۴. آیا می‌توان بدون اسکوپ، تنظیم موتور حرفه‌ای انجام داد؟

تنظیم موتور حرفه‌ای بدون اسکوپ شبیه به جراحی چشم بدون میکروسکوپ است؛ ممکن است انجام شود، اما دقت و کیفیت آن هرگز با روش مدرن قابل مقایسه نیست.
